Как самому сделать щепорез для изготовления арболитовых блоков

Изготавливаем щепорез самостоятельно

Отдельные детали для изготовления по чертежам щепореза своими руками потребуется выточить на токарном станке. Другие же вполне реально смастерить в домашних условиях.

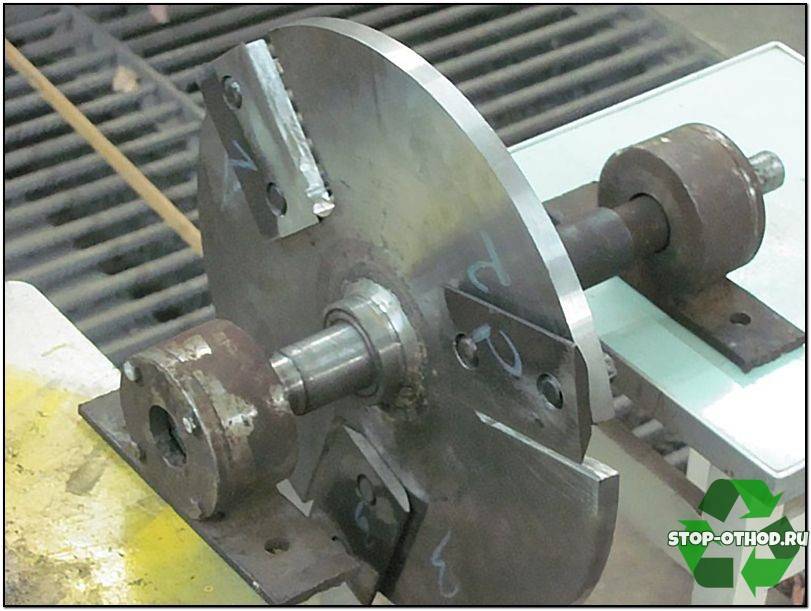

Диск с ножами

Диаметр маховика, представляющего собой диск, должен находиться в пределах от 300 до 350 мм. Толщина его должна составлять 20 мм. Диск функционирует как маховик, это предотвращает застревание в механизмах щепореза больших кусков дерева и исключает незапланированные паузы в работе. По этой причине маховик изделия должен обладать значительным весом.

Для данного узла щепореза потребуется заготовка из металла. На токарном станке или с использованием других приспособлений необходимо пропилить в заготовке отверстие, которое послужит гнездом для установки вала. Также необходимо проделать крепежные отверстия и три паза. Через эти пазы части древесины будут транспортироваться к молоткам.

Для ножей отлично подходят автомобильные рессоры. Каждый будущий нож должен содержать 2 отверстия, которые необходимо зенковать, ведь головки винтов должны сидеть очень плотно.

Следующей операцией является закрепление ножей на диске, которое производится болтами с потайной шляпкой под шестигранник. Такой тип крепления обеспечит надежность соединения и неподвижность болтов во время подкручивания гаек с другой стороны изделия.

Молотки

Молотки представляют собой плоские пластины, располагающиеся на роторе. Толщина этих пластин должна составлять 5 мм. Их задача состоит в дополнительном дроблении деревянной щепы, после работы диска с ножами. Рекомендуется использовать покупные молотки, так как их изготовление своими руками — трудоемкий процесс.

Для изготовления арболитовой щепы расстояние между молотками в составе измельчителя должно составлять 24 мм.

Сито для щепореза

Внутри сита по чертежам размещается камера для растирки. Материалом для сита служит цилиндр из металла диаметром 30-35 см. Для того, чтобы смастерить такой цилиндр потребуется стальной лист длиной 942-1000 мм. В нем нужно пробить отверстия с радиусом 4-6 мм. Эти отверстия рекомендуется проделывать пробойником или иным приспособлением, поскольку их края должны быть неровными и острыми. Поэтому просверливание для данной операции не годиться.

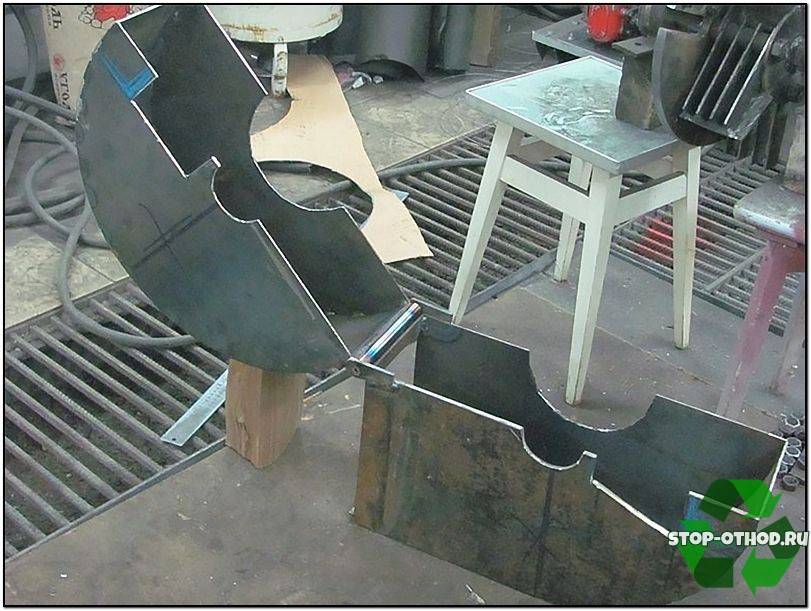

Защитный кожух, воронка, приемный бункер и рама

Для защитного кожуха щепореза, а также воронки приемного бункера изделия сгодятся листы металла толщиной не менее 8-12 мм. Для нарезки нужного размера заготовок применяют чертежи. Удобнее будет подготовить выкройки из плотного материала, например картона, а затем вырезать заготовки уже из металла. Следом производятся сварочные работы для формирования объемного вида изделий и устанавливаются ребра жетскости, в качестве которых используют уголки из металла или трубы.

Стоит учесть, что режущая часть при работе не должна задевать защитный корпус щепореза. Поэтому при его проектировании необходимо оставить зазор, то есть корпус должен иметь больший диаметр, чем режущая часть, на 3-5 см.

Дробильную часть щепореза оборудуют цапфой вала с подшипниками, молотками и режущим диском.

Следующий шаг в изготовлении щепореза предполагает проделывание отверстий для установки вала изделия, а также для подачи древесины и выхода готового продукта.

Устройство, предназначенное для подачи древесины, присоединяется к корпусу под углом, как правило, параллельно полу или станине.

Двигатель

Двигатель является важной частью готового агрегата, так как от его производительности зависит мощность щепореза, изготовленного своими руками, а также величина затрат по его эксплуатации. Электрический мотор имеет ряд преимуществ:

Электрический мотор имеет ряд преимуществ:

  • производит мало шума
  • имеет меньшую массу
  • экологичен
  • не требует производить заправку

Однако стоит заметить, что зависимость двигателя от перепадов напряжения и привязанность к источнику питания может одним махом перечеркнуть все плюсы.

Бензиновый двигатель обладает большей мощностью и длительностью эксплуатации. При этом он громко работает, загрязняет окружающую среду и требует частой заправки.

Сборка готовых узлов

Порядок изготовления:

  1. Нужно собрать все пилы на валу. Между каждой проложить по шайбе и укрепить режущие элементы с двух сторон гайками.
  2. Напрессовать подшипники.
  3. Укрепить на концах маховик и шкив.
  4. В нескольких миллиметрах от набора пил укрепить контрнож.
  5. Установить двигатель и передаточный механизм.
  6. Натянуть ремень.

Контрнож устанавливать на раму лучше с помощью болтов, а не сварки, делая при этом овальные отверстия. Это нужно для регулирования расстояния между пилами и плитой. Так можно менять размер фракции готовой щепы.

При завершении монтажа всех необходимых элементов нужно сделать защитный кожух. Для него можно брать тонкий листовой метал. Размеры кожуха могут быть разными. Главное, чтобы работать было удобно и безопасно. Подключать электродвигатель к сети стоит через автомат в 25 А.

Чтобы конструкция была ремонтопригодной, корпус не стоит делать сварным.

Лучше выполнить болтовое соединение.

Тогда измельчитель можно будет в любой момент разобрать для переточки или замены ножей.

Одна из частых проблем вращающихся механизмов – повышенная вибрация.

Другая причина появления вибрации – дисбаланс (неуравновешенность) роторов. Для ее устранения нужно провести балансировку.

Можно использовать готовые подшипниковые узлы самоустанавливающейся конструкции.

Они «прощают» ошибки в соосности отверстий, при которых обычные радиальные подшипники будут перекашиваться и перегреваться.

Кроме того, размеры их корпусов часто не позволяют соблюсти требуемое межосевое расстояние между роторами.

Чтобы избежать несоосности, в качестве букс используют боковины корпуса дробилки. Посадочные отверстия растачивают в станке с четырехкулачковым шпинделем, сложив детали вместе.

Если изготовить корпус с соосными отверстиями не выйдет, можно подобрать подходящие по грузоподъемности двухрядные сферические подшипники.

Как выполнить щепорез

Когда все детали в отдельности подготовлены, приступаем к сборке всей машины. Выполняют это в следующей очередности:

Собираются детали рубильного блока. На вал одеваются подшипники, маховик (диск с ножами), молотки.

Дальше исследуется рама на наличие всех нужных отверстий: для вала, выгрузки щепы, приемного бункера, для болтов.

К раме варится воронка для приемного бункера. Выполняется это под угол.

Другой этап предполагает подготовку привода. На раме устанавливается мотор, шкивы, одеваются ремни.

К раме устанавливается рубильный блок в сборе.

Заключительным шагом на рубильный блок одевается кожух с защитной функцией для гарантии безопасности.

После полной сборки щепореза выполняется его проверочный пуск. Выполняется он попусту. Первое время после начала работы (ориентировочно 5-7 дней) щепорез рекомендуется использовать в легком режиме, не перегревая его. По прошествии этого времени все детали «притрутся» друг к другу. Вследствии этого уменьшится риск их «заклинивания». Уже через пару дней работы рукодельная машина готова к частому применению при обыкновенных условиях.

Пошаговая инструкция и нюансы работ

1. Пилы набираются на ось, диаметр которой определяется посадочным диаметром дисков (20мм). Для этого подойдет шпилька с резьбой М20. Соответственно, необходимы будут шайбы и гайки того же диаметра.

Пилы, набранные на ось будущего измельчителя

Если мы установим диски на шпильке вплотную друг к другу, то нож работать не будет. И вот почему: ширина зубьев пилы больше, чем ширина самого диска, поэтому при вращении зубья будут цепляться друг за друга. Чтобы этого не происходило необходимо развести диски на небольшое расстояние. Сделать это проще простого при помощи самодельных шайб, которые вы можете вырезать из тонкого пластика. Их количество должно быть на 1 штуку меньше, чем количество дисковых пил.

2. На ось-шпильку надевается шкив (от генератора ВАЗ или от помпы). Для вращения оси используются также два подшипника промежуточного вала ВАЗ с внутренним диаметром 20мм.

3. Из профилированных металлических труб сваривается рама, на которую крепится штанга мотоблока. Двигатель крепится на раме так, чтобы была возможность перемещать его относительно дисковых пил. Это необходимо, чтобы изменять при необходимости натяжение ремня привода.

К раме крепится ось с дисковыми пилами

4. Для удобства эксплуатации на раме закрепляется упорный брусок из металлопрофиля, в который будут упираться ветки и стебли при дроблении.

5. На режущий блок необходимо надеть металлический кожух, который сваривается из листового металла или вырезается из оцинкованной стали. Для надежности лучше применить первый вариант.

Кожух лучше выполнить из листового железа — это надежнее!

6. Сверху крепится еще один бункер с раструбом для загрузки подлежащего измельчению материала. К этой детали особых требований не предъявляется, поэтому чаще всего ее делают из гибкой оцинкованной стали.

Приемный бункер легко сделать из оцинкованной стали

Вольер для собак: фото конструкций, рассчитанных на свору

Для содержания целой своры можно построить одну конструкцию, которая будет учитывать потребности нескольких животных. Подобные сооружения необходимы в тех случаях, если на участке содержится несколько собак или владелец занимается их разведением. Чаще всего встречающиеся на фото вольеры на две собаки или большее количество животных имеют вид конструкций-туннелей. Они хороши для содержания своры, но совершенно не подходят для размещения одного питомца.

Покупать или сделать щепу своими руками

Как только частный застройщик принял решение самостоятельно изготовить арболитовые блоки, возникает вопрос, выгоднее купить или сделать самому щепу для строительных заготовок. Если планируется постройка небольшого загородного дома, то покупка готового сырья сократит рабочее время и финансовые затраты.

Специализированное оборудование для изготовления щепы — недешёвая техника. Обработка химическими реагентами занимает время.

Если принято решение изготавливать деревобетонные блоки в большом количестве, либо заняться строительной деятельностью, то выгоднее самостоятельно производить древесную щепу.

Процесс изготовление щепы для арболита своими руками заключается в последовательности действий:

  • подбор подходящей древесины;
  • получение щепы с помощью специального оборудования;
  • обработка щепы химическими реагентами с целью удаления сахаров.

Требования к щепе для арболитовых блоков:

  1. Отсутствие посторонних примесей: камней, льда, глины, песка.
  2. Отсутствие гнили, плесневых грибков, иных повреждений.
  3. Содержание древесной коры в пределах 10%, хвои — 5% от общего объёма массы.
  4. Стандартный размер 40105 мм.

При изготовлении арболита своими руками допускается присутствие опилок до 30%. В этом случае расход цемента увеличивается, а показатели прочности готового материала снижаются. Арболитовые блоки с примесью опилок отличаются повышенными теплосберегающими свойствами. Применяются в качестве изолирующего стройматериала.

Какие опилки нужны для арболита? Применяются опилки хвойных и лиственных пород дерева, как и при заготовках щепы. С целью приобретения возможно обратиться на деревообрабатывающие предприятия.

Принцип работы

Чтобы понять, как работает измельчитель, нужно рассмотреть, из чего он состоит. Устройство щепореза представлено на чертеже ниже.

Основой является рубильно-дробильный механизм. Он состоит из рубильного диска, на котором расположены радиальные ножи. Также имеется ротор с лопастями и молоточками. Диск вращается за счет соединения с валом, который в свою очередь установлен в роликовых подшипниках. Через приемный бункер древесина попадает к ножам. Срезанные части падают вниз к молоточкам, которые еще большие измельчают щепу. За счет вращения образуется центробежная сила. Под ее воздействием щепа попадает на сито и удаляется сквозь разгрузочное отверстие.

Имеющиеся чертежи щепореза отличаются некоторыми отдельными деталями. Но принципиальная схема не изменяется. Так как детали могут отличаться, то размеры некоторых из них приходится подгонять во время сборки.

Преимущества и недостатки

За счет особых эксплуатационных характеристик арболит совмещает в себе преимущества 2 стройматериалов.

Он может использоваться в качестве:

  1. Материала для возведения всевозможных сооружений.
  2. Утепляющего слоя.

Решение обладает как плюсами, так и минусами, которые мешают применять его во всех направлениях строительства. Ключевым недостатком блоков является их уязвимость к воздействию влаги. Однако если вовремя оштукатурить поверхность снаружи и внутри здания, проблема будет устранена.

Плюсы

Среди ключевых достоинств арболита выделяют такие пункты:

  1. Большой срок службы. Постройки на основе таких блоков могут простоять без деформаций больше 100 лет — при условии, что строителями были соблюдены все правила и технологические моменты.
  2. В материале отсутствует точка росы, что исключает проблему его промерзания.
  3. Простота монтажа и обслуживания.
  4. Соответствие всем экологическим стандартам и требованиям.
  5. Снижение финансовых затрат.
  6. Возможность установки на любом фундаменте.

Минусы

Список минусов относительно небольшой, но его нужно учитывать при изготовлении арболита своими руками:

  1. Чрезмерное поглощение влаги при несоблюдении технологии производства арболита. Материал нуждается в хорошей гидроизоляции, в противном случае он будет подвергаться разрушительному воздействию высокой влажности.
  2. Специалисты рекомендуют использовать блоки на основе арболита в регионах с преобладающими отрицательными температурами.

Расчет систем хранения вещей

Существует несколько приложений, которые могут оказать хорошую помощь в упорядочивании гардеробной:

Stylebook — стоимость около 160 руб. Можно приобрести и скачать в iTunes AppStore ссылка: .

Обе программы являются виртуальными гардеробными, которые имеют множество функций. Они не только помогут рассчитать объем системы хранения вещей, но и посоветует их оптимальное расположение. Также проследят, какую именно одежду и обувь вы чаще всего носите.

Заливка монолита

Чтобы залить монолитные стены, необходимо задействовать раствор с суперпластифицирующей добавкой. Еще нужно позаботиться об армировании, как при обустройстве монолитного железобетона. Металлические элементы защитят конструкцию от расползания при интенсивной нагрузке и обеспечат ей улучшенные прочностные свойства.

Армирование производится с помощью арматуры из стали, стекловолокна или углепластика диаметром 16 мм (для вертикального армирования) или 8-10 мм (для горизонтального). Закреплять каркас нужно до установки опалубки. В противном случае соединение элементов между собой станет более проблематичным.

Для обустройства опалубки подходят все подручные материалы.

Это могут быть:

  1. Цементно-стружечные плиты.
  2. Стенки от старых шкафов или дверей.

Еще допускается применение несъемной конструкции из полистирола или пенопласта. Однако они ухудшат паропроницаемость арболита. Лучшим решением является фибролитовая плита.

Полезные советы

Если вы решили взяться за самостоятельное изготовление качественного и эффективного пескоструя, то вам стоит взять на вооружение некоторые полезные советы.

Специалисты, которые изготавливают подобное оборудование на дому, утверждают, что прибор будет работать гораздо дольше, если в нем будет присутствовать влагоотделитель. Если речь идет о самодельном поршневом оборудовании, то на входном такте рекомендуется установить систему, которая будет эффективно фильтровать масло.

В этом видео вы узнаете, как можно сделать небольшой, но мощный пескоструй своими руками.

Как сделать щепорез своими руками: чертежи, устройство конструкции

На завершающем этапе щепа с помощью лопастей попадает на сито и вылетает из щепореза через отверстие для выгрузки. На входе приемный бункер выполнен в виде воронки для того, чтобы упростить подачу сырья для переработки и сделать этот процесс безопасным для рук.

При увеличении частоты вращения вала с диском какое-то количество древесного сырья может перемолоться в труху естественно, это плохо , хотя производительность щепореза при этом возрастает.

Необходимые чертежи, по которым для производства арболита может быть изготовлена самодельная роторно-молотковая дробилка, представлены ниже. Так как оборудование самодельное, то и размеры деталей придется подбирать, исходя из собственного материала. Рабочие чертежи разных щепорезов могут отличаться размерами и наличием тех или иных узлов, но принцип работы остается одинаковым. После подачи на оборудование напряжения В электродвигатель предает свое вращение при помощи клиноременной передачи на барабан с лезвиями 4 через шкив 14 и вал.

Нужно только закладывать в подающий бункер древесные отходы, которые сразу перерабатываются в щепу оптимальной длины до 25 мм. Собрав щепорез для арболита своими руками и выдержав расстояние между молотками в дробилке арболита можно производить щепу длиной до 25 миллиметров и шириной около 5 миллиметров. Такая щепа идеально подходит для изготовления арболитовых блоков или приготовления монолитного арболита. Оно выполняется под определенным углом, за счет чего ветки не выбрасываются назад.

Если вы планируете заниматься строительством дома из самостоятельно изготовленных арболитовых блоков или монолитного арболита, то вам понадобиться щепа. Используя его, вы значительно улучшите качество блоков, да и впоследствии, после завершения всех строительных работ, он вам пригодится в качестве садового измельчителя для переработки отходов, оставшихся после осенней уборки огорода, а также обрезки кустарников и деревьев. Изготовить щепорез для арболита можно, используя определенный набор инструментов и подручных материалов. Основными узлами станка являются рубильный диск с ножами и ротор с молотками и лопастями.

Прежде чем конструировать щепорез своими руками, необходимо подготовить все детали. Для изготовления диска понадобится металлический лист толщиной мм.

Из чего состоит щепорез

Диаметр готового изделия должен быть примерно мм. В центре делается отверстие, куда помещается шпонка, а по внешнему периметру — симметричные прорези. Через них будет отводиться стружка.

Для крепежа ножей подготавливаются отверстия. Щепорез своими руками можно собрать с применением готового диска. В любом случае диск одновременно будет являться маховиком.

Для подготовки ножей, каждый из которых должен иметь два отверстия, чаще всего рекомендуют брать рессоры от легкового автомобиля. Ножи для щепореза закрепляются с помощью болтов, которые откручиваются закручиваются шестигранным ключом. Этот факт объясняется тем, что болты под отвертку закручиваются не так плотно. Под молотками понимают плоские пластины металла, толщина которых составляет порядка 5 мм.

Располагаются они на роторе. Это те детали, которые лучше купить уже готовые. Необходимо подготовить сито. При установке ножей в рубительную машину необходимо обеспечить требуемую выставку ножей за плоскость диска.

Разница в выставке ножей не должна превышать 0,2 мм.

Режим шлифования

Режущие кромки ножей должны лежать в одной плоскости, зазор между режущими ножами и контрножами должен быть равномерным 0, С целью повышения стойкости режущей кромки ножей к выкрашиванию сколы в процессе эксплуатации рекомендуется:.

После заточки ножей под требуемый угол, произвести дополнительную заточку с обратной стороны фаски на ширине 0, После каждой переточки ножи должны находится в покое вылеживании не менее х часов для снятия усталостных напряжений. Примечание: Ножи рубильные изготовленные из других марок сталей сопровождаются дополнительной информацией к инструкции.

О компании. Фотогалерея Видеогалерея. В наличии на складе : 26 ед. Отгрузка рубилки Junkkari hjg в г. Дровокол гидравлический станок для колки дров Japa Финляндия Количество : 1 шт. Упаковщик для дров Palax Motti Количество : 4 шт.

Упаковщик для дров Palax Packer Количество : 2 шт. HJ — Измельчитель древесины от трактора с гидравлической подачей Количество : 3 шт. Заточной станок — IRM Количество : 1 шт. Ленточная пилорама ZL- 60V Количество : 1 шт. W-Forrest — роторный мульчер диаметр до мм. Количество : 1 шт. Заказ запасных частей. Рубительные машины Измельчители древесины. Дровокольное оборудование Дровоколы и колуны.

Технология изготовления

Станок для измельчения деревяшек и веток в щепу можно сделать своими руками на основе болгарки или фуганка (электрорубанка).

Из дисковых пил

Основой для работы станка послужит болгарочный привод. Для изготовления такого станка выполните следующие шаги.

  1. Отрежьте фрагмент швеллера и уменьшите высоту его горизонтальных (продольных) частей.
  2. Разметьте доработанный таким образом кусок швеллера и просверлите 4 одинаковых отверстия под болты. Это можно сделать с помощью сверлильного станка или посредством дрели.
  3. На образованную площадку поставьте пару корпусных подшипников, затянув их по центру болтами. Болты могут быть, например, размера М12 с головкой под шестигранный трубчатый ключ.
  4. Приварите получившуюся конструкцию с подшипниками к фрагменту листовой стали. Отрежьте пластину, просверлите в ней отверстие и приварите к получившейся конструкции под прямым углом.
  5. Изготовьте вал из куска толстого штыря идеальной круглой формы. Наденьте на него стальную шайбу и обварите её.
  6. Вставьте этот вал в подшипники. Здесь шайба выполняет функцию добавочной подпорки.
  7. Наденьте на вал пильные диски по дереву одинакового диаметра и шага зубьев. Не рекомендуется применять разные по диаметру отрезные круги с разным количеством зубьев. Между соседними дисками установите по две дополнительные шайбы-проставки.
  8. Вырежьте вторую пластину под вал. Приварите её к основе.
  9. К верхнему ребру двух пластин приварите третью. Для придания эстетичности зачистите сварные швы при помощи болгарки.
  10. Приварите к основанию получившейся конструкции предметный столик, через который подаётся готовое к измельчению древесное сырьё.
  11. Изготовьте и приварите крепления для углошлифовальной машинки (болгарки).

Из фуганка

Фуганок или электрорубанок сам по себе делает стружку с неплохой производительностью. Но данный строгальный станок работает лишь с прямыми обрезками досок, реек, оставшихся после строительно-отделочных, реконструкционных работ на участке у пользователя. С максимально выступающим за плоскость, по которой выравнивается обстругиваемая доска, промышленный электрорубанок производит крупнофракционные опилки. Для переработки деревяшек и веток в щепу потребуется несколько отличающееся по конструкции устройство. Для его изготовления сделайте следующее.

  1. Изготовьте раму с колёсной базой.
  2. Закрепите на ней подходящий по мощности двигатель (например, асинхронный).
  3. Закрепите на раме значительно выше мотора вращающийся нож-рубанок, изготовленный по образу и подобию того, что работает в электрорубанке. Ножи у него должны значительно выходить за пределы диаметра, ограниченного крутящим валом.
  4. Установите на валы двигателя и ножа-измельчителя шкивы с передаточным числом 1: 2 или 1: 3.
  5. Наденьте на шкивы подходящий по размеру и толщине ремень. Жёсткость (усилие), с которой он натянут, должна быть достаточна для преодоления эффекта проскальзывания – это, в свою очередь, сделало бы работу двигателя бесполезной.
  6. Установите подающий рупор (воронку) квадратной формы. Её внутренние размеры должны соразмеряться с длиной рабочей части (измельчителя) электрофуганка.

Преимущества и недостатки измельчения

Технику для измельчения пней используют только в тех случаях, когда не стоит задачи полного уничтожения крупных корней. Чаще всего необходимость измельчения пней возникает при подготовительных работах перед изменением дизайна участка или во время прокладки/ремонта дорог или пешеходных дорожек.

Кроме того, измельчают пни в тех случаях, когда их корчевание может привести к слишком сильному нарушению структуры грунта.


К примеру, нельзя корчевать пень, который стоит рядом с домом, ведь велика вероятность, что один или несколько корней проходят под фундаментом.

Во время корчевания такие корни могут повредить фундамент или разрыхлить грунт под ним, из-за чего внутри фундамента возрастет напряжение на излом.

Кроме того, удаление корней под фундаментом приводит к образованию полостей, которые затем заполняет вода. Если фундамент установлен выше уровня промерзания грунта, то во время морозов вода в полостях замерзнет и сильно повредит стены дома из-за морозного пучения.

Также измельчение предпочтительней при подготовке траншеи под фундамент, ведь извлечение корней разрыхляет грунт, поэтому придется многократно уплотнять дно, досыпая землю и песок по мере заполнения пустот.

Кроме того, корчевание предпочтительней там, где планируется выращивать злаковые или плодовые растения, ведь при распашке или бороновании почвы толстые поверхностные корни могут повредить оборудование или трактор.

Технология производства арболитовых блоков

Арболит относится к легким бетонам, технология практически стандартна, за исключением некоторых нюансов: необходимости прессовки и использовании при замесе не обычной гравитационной бетономешалки, а принудительной. В ней лучше перемешивается щепа с остальными компонентами.

Состав

В состав арболита входят четыре компонента:

  • высокомарочный цемент (М 400 или М 500);
  • древесная щепа;
  • вода;
  • химические добавки.

Состав арболита

Цемент должен быть сухим и свежим. Щепа — определенного размера. Чем меньше будет пересортицы, тем крепче будет блок. Химические добавки — это нитрат и хлорид кальция (пищевая добавка E509), жидкое стекло, сернокислый алюминий и некоторые другие вещества

Обратите внимание, что они сначала разводятся в воде и только потом добавляются в щепу, перемешиваются. Вода допускается любая питьевая, но не техническая, без загрязнений

После того, как щепки равномерно намокли, добавляют цемент. Другая последовательность недопустима.

Виды и размеры блоков

В зависимости от плотности арболитовые блоки разделяют на теплоизоляционные (до 500 кг/м3) и конструкционные (от 500 кг/м3 до 850  кг/м3). Для постройки одноэтажных домов можно использовать самые легкие из конструкционных плотностью 500 кг/м3. Для особняков в 1,5 и 2 этажа минимальная плотность — 600 кг/м3 и выше.

Размеры арболитных блоков могут быть разные. Наиболее распространенный — 500*200 мм и разной толщины — от 100 мм до 400-500 мм. Но разные заводы и цеха выпускают разные по габаритам блоки. Формы для них можно сварить из обычного листового железа, так что это не проблема. На фото пример ассортимента одного из цехов.

Размеры и вес блоков из арболита

Как видите, блоки 600*200 мм и 600*250 мм тоже есть и толщина от 100 до 500 мм. Можно и для несущих стен и для перегородок межкомнатных выбрать подходящие. Также для самостоятельного изготовления арболитовых блоков можно будет сделать подходящую форму. Это если вы решите их делать сами.

Пропорции

Как любой строительный материал арболит подразделяют по классам прочности. Для возведения несущих стен домов необходимый класс прочности B 2.5.

Количество и пропорции компонентов арболита в зависимости от марки

Количество необходимых материалов на один кубометр арболитового раствора есть в таблице (фото выше).

Технологии прессования

Все эти компоненты перемешиваются, из них формуются блоки. Есть несколько технологий:

  • просто прессованием :
    • ручное на полу (необходимы большие усилия);
    • ручная трамбовка на вибростоле.
  • прессование с вибрированием на вибростанке.

Проще всего реализуется ручное прессование. Но контролировать таким способом плотность и прочность получаемых блоков сложно.

Ручная формовка арболитовых блоков

Условия нормального производства

Для нормального процесса гидратации цемента необходима температура не ниже +12°C. Других условий нет. Особенность производства состоит в том, что после формования блока до начала его использования должно пройти не менее 2-3 недель. За это время цемент наберет порядка 50-60% прочности (зависит от температуры) и с блоками уже можно работать. То есть, делать блоки надо задолго до начала стройки. Если учесть, что щепа до ее использования должна вылежаться, как минимум, 4 месяца, то начинать можно за год до стройки.

Так можно хранить арболитовые блоки, сделанные своими руками

Еще один практический момент: если собираетесь делать арболитовые блоки своими руками, кроме площадки для замеса и хранения компонентов, необходима площадка для отстаивания блоков. Место должно быть крытым, защищенным от дождя и солнца. Не должно быть и сквозняков.

Как сделать щепорез своими руками?

Тем, кто захочет сделать собственный щепорез, потребуется чертеж устройства, материалы, определенные знания и навыки. Чертеж можно найти в интернете, к примеру, тот, что прилагается.

Узлы и детали придется делать и собирать самостоятельно.

Один из основных элементов механизма – диск диаметром порядка 350 мм и толщиной примерно 20 мм. Если ничего подходящего в хозяйстве не имеется, придется вытачивать из листа. Для посадки на вал потребуется сделать хорошо центрированное отверстие с пазом под шпонку. Кроме того, нужно будет выпилить три паза, сквозь которые древесина станет попадать под молотки, и нужное количество монтажных отверстий.

Несколько проще обстоят дела с ножами. Их делают из автомобильных рессор. На ножах просверливаются по два отверстия под крепеж. Кроме сверла, потребуется зенкер. Зенковка позволит утопить потайные головки крепежных деталей. Плотно прикрепить ножи к диску не составит труда любому взрослому мужчине.

Молотки представляют собою обычные стальные пластины, имеющие толщину около 5 мм. Крепятся они на роторе с шагом 24 мм. Купить молотки можно в магазине.

Сито для щепореза – это длинный (около 1100 мм) цилиндр (Д= 350 мм), свернутый и сваренный из листа. Примечательно, что отверстия в сите должны иметь не ровные, а рваные края. Поэтому их не высверливают, а вырубают, к примеру, пробойником с диаметром от 8 до 12 мм.

Все режущие и вращающиеся детали должны закрываться кожухом. Кожух, как и приемный бункер, изготавливают из листовой стали. Отдельные детали вырезают по картонным шаблонам и сваривают в единое целое. Для жесткости конструкции к листам приваривают ребра жесткости из труб или уголков. В корпусе следует предусмотреть все отверстия: для вала, загрузочного бункера и для выхода щепы.

Готовые детали собираются в механизм. На рабочий вал насаживается диск, молотки и подшипники. Вся конструкция закрывается кожухом. Диск ни в коем случае не должен касаться корпуса. Зазор должен составлять порядка 30 мм.

Привод монтируется на заключительном этапе. Самодельный щепорез может работать от электродвигателя напряжением 220 или 380 В. Допускается работа от бензинового или дизельного мотора.

Электродвигатели обладают небольшой мощностью, зато малошумные и более экологичные. Двигатели внутреннего сгорания более производительны, но их работа сопровождается выделением вредных выхлопных газов.

Самодельные щепорезы выгодны при изготовлении арболита для частного строительства.

О том, как сделать щепорез своими руками, смотрите в следующем видео.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
