Буферная емкость теплоаккумулятор для системы отопления

Сравнение популярных моделей

Выпуском бак-аккумуляторов тепла занимается множество отечественных и зарубежных производителей. Приведем сравнительную таблицу некоторых моделей российских и иностранных моделей емкостью 500 литров.

МодельNIBE
BU-500.8
Reflex
PFH-500
ACV AK 500Meibes PSX-500Сибэнерго-термPROFBAK
ТА-ВВ-500
Страна-производительШвецияГерманияБельгияГерманияРоссияРоссия
Объем бака, л.500500500500500500
Высота, мм175719461790159020001500
Диаметр, мм750597650760700650
Вес, кг14511515012016570
Мах рабочее давление, бар635363
Мах рабочая температура, °C959590959090
Подключение к ГВСопциянетнетнетнетопция
Дополнительный нагревопциянетопциянетнетТЭН 1,5 кВт
Примерная стоимость, руб.43 20035 10053 20062 70028 50055 800

Главным образом стоимость зависит от материала (углеродистая сталь или нержавейка), ее формы (обычная или тороидальная), а также наличия дополнительных опций или возможности их установки.

ТОП-1: S-TANK АТ PRESTIGE -500

Преимущества

Их у модели достаточно:

  • простое обслуживание и установка;
  • быстрый нагрев воды, не зависящий от условий;
  • защита от перегрева, благодаря чему эксплуатация разрешена даже в коммерческих зданиях;
  • уникальные параметры и многофункциональность, выбор которых определяется размером обогреваемого помещения;
  • непрерывное накопление тепла благодаря встроенным теплообменникам;
  • совместимость с источниками теплоснабжения любого вида.

Повысить эффективность позволяет дополнительная теплоизоляция. Утеплителем может служить пенополиуретан или минеральная вата, замедляющие остывание теплоносителя.

Стоимость

Теплоаккумуляторы для котлов отопления купить дешево можно в Интернете:

Где купитьЦена в российских рублях
https://www.termokit.ru/catalog/kotelnoe_oborudovanie/teploakkumulyatory/teploakkumulyatory_s_tank/teploakkumulyatory_s_tank_serii_at_prestige/teploakkumulyator_s_tank_serii_at_prestige_500.htm?frommarket=https%3A//market.yandex.ru/catalog/69097/list%3Ftext%3D%D1%82%D0%B5%D0%BF%D0%BB%D0%BE%D0%B2%D1%8B%D0%B5+%D0%B0%D0%BA%D0%BA%D1%83%D0%BC%D1%83%D0%BB%D1%8F%D1%82%D0%BE%D1%80%D1%8B%26cvredirect%3D3%26track%3Dsrch_ddl%26onstock%3D1%26deliveryincluded%3D0%26local-offers-first%3D0&ymclid=28496097064179047330000135800
https://www.termokit.ru/catalog/kotelnoe_oborudovanie/teploakkumulyatory/teploakkumulyatory_s_tank/teploakkumulyatory_s_tank_serii_at_prestige/teploakkumulyator_s_tank_serii_at_prestige_5000.htm310000
https://tiu.ru/p184282861-bufernaya-emkost-tank.htmlпо запросу

Видео: 5 причин использовать теплоаккумулятор в системе отопления!

Разновидности ремонта кухни

Мы воплотили в жизнь огромное число проектов и на основании многолетнего опыта можем выделить 3 главные разновидности ремонта:

  • евроремонт кухни,
  • капитальный ремонт кухни,
  • косметический ремонт кухни.

Если говорить о стоимости каждого вида ремонта, то последний является самым недорогим. Сделать его можно очень быстро, при этом потратить совсем не много средств.

Установка и подключение теплоаккумулятора

Аккумулирующий бак для системы отопления, котел и обвязка нуждаются в большой площади под установку — желательно в отдельном утепленном помещении. Кстати, нужно учесть, что стандартная ширина дверных проемов около 800 мм. Покупая бак большего диаметра, придется снимать дверную коробку. Габарит емкости необходимо считать не по диаметру цилиндрической части, а по крайним точкам патрубков.

На второй этаж теплоаккумулятор объемом более 1 000 л лучше не ставить, так как перекрытие может не выдержать. Если бак будет монтироваться на первом этаже или в подвале дома, то под его установку желательно залить бетонную плиту толщиной 40 — 50 мм.

Буферный бак, как и любая емкость под давлением, должен оборудоваться автоматическим воздушником, предохранительным клапаном и манометром. В нижней точке емкости к баку подключается дренажная линия для слива воды при ремонте. По высоте бак комплектуется температурными датчиками. Устройство бака включает в себя лаз для внутреннего ремонта.

Диаметр патрубков бака должен совпадать с диаметром подводящих и отводящих трубопроводов котельного, отопительного или любого другого контура. Подсоединение, как правило, резьбовое, но баки с давлением выше 6 атм соединяются с системой через фланцы.

Чтобы обеспечить естественную циркуляцию в контуре при отключении электроэнергии, патрубок обратки бака нужно сделать выше патрубка обратки котла, а высота между трубами подачи и обратки в котельном контуре должна составлять не менее 2,5 — 3 метров.

ТОП-9: ETS 200

Обзор

У этих теплоаккумуляторов для котлов отопления корпус стальной и жаропрочная изоляция сверху. Под ней находятся блоки, накапливающие тепло. Они изготовлены из композитного материала высокой теплопроводности, которые нагреваются с помощью ТЭНов.

Для быстрейшего нагрева, в конструкцию вмонтирован вентилятор.

Важно: Чтобы моно было регулировать температуру помещения, а иными словами управлять разрядом, необходим встроенный регулятор, который не предусмотрен комплектацией, поэтому обязательно приобретается отдельно. На лицевой панели предусмотрен переключатель, благодаря которому есть возможность ручной регулировки объема заряда

На лицевой панели предусмотрен переключатель, благодаря которому есть возможность ручной регулировки объема заряда.

Чтобы была возможность устанавливать время начала зарядки и ее окончания (во время действия льгот на оплату энергии) обязательна установка электрического оповещателя (сигнала) или таймера. Его тоже комплекте нет. Приобретают его за дополнительную плату.

Технические показатели

  • Величина мощности, кВт – 2.0;
  • Габариты, мм – 650х605х245 (ВхШхГ);
  • Масса, кг – 118;
  • Диапазон рабочих температур, град- +7-+30;
  • Производитель – Германия;
  • Тип крепления –напольный;
  • Гарантийный срок – 3 года.

Назначение модели – регулировка отдачи полученного от того или иного источника тепла для эффективного обогрева помещения.

Устройство

Внутри есть трубчатый нагреватель, для изготовления которого использована высококачественная сталь. Он нагревает камни, способные аккумулировать тепло, о них отдают его, охлаждаясь естественным образом, воздуху, проходящему через них под действием вентилятора.

Установив в помещении датчик, можно тепло регулировать с высокой точностью, экономя (за счет встроенного аккумулятора) значительную часть электрической энергии.

Стоимость

Где купитьЦена в рублях
https://tepla.shop/product/ets-200?_openstat=bWFya2V0LnlhbmRleC5ydTvQotC10L_Qu9C-0L3QsNC60L7Qv9C40YLQtdC70YwgKNCi0LXQv9C70L7QsNC60LrRg9C80YPQu9GP0YLQvtGAKSBTVElFQkVMIEVMVFJPTiBFVFMgMjAwO1R2VmMzTG5DdG56OGgwQ25OODhVdnc7&frommarket=https%3A//market.yandex.ru/catalog/69097/list%3Ftext%3D%D1%82%D0%B5%D0%BF%D0%25B&ymclid=28574273583495099220000455000
http://www.vseinstrumenti.ru/klimat/obogrevateli/konvektory/elektricheskie/stiebel_eltron/ets_200_74484/29900
http://thermomir.ru/subitem/teploakkumulyatoryi-stiebel-eltron-ets-20055000
http://aley.ru/cash/info/11039.html49500
http://otmorozok.com/index.php?route=product/product&product_id=290877600

Как рассчитать объем ТА

Чтобы теплоаккумулятор для отопления выполнял свои функции, надо правильно выбрать его объем. Есть несколько методик:

  • по отапливаемой площади;
  • по мощности котла;
  • по запасу времени.

Большая часть методов основана на опыте использования. По этой причине существует «вилка» в рекомендациях. Например, от 35 до 50 литров на квадратный метр отапливаемой площади

Как конкретно определить цифру? Стоит принять во внимание регион проживания и степень утепления дома. Если живете в регионе с не самой суровой зимой или дом утеплен отлично, лучше брать по нижней границе или около того

В противном случае — по верхней.

Можно от ТА запитать не только радиаторы, но и теплый пол, а можно поставить и теплообменник для горячей воды

При выборе объема теплоаккумулятора для отопления также надо принимать во внимание два момента. Первый — большое количество воды позволит намного реже ее греть

За счет запасенного тепла можно длительное время поддерживать температуру. Но, с другой стороны, сильно возрастает время «разгона» этого объема до нужной температуры (нормальной считается нагрев до 85-88°С). При этом система становится очень инерционной. Можно, конечно, взять более мощный котел, но, в паре с буферной емкостью, выльется это в немалую сумму. Поэтому приходится лавировать, находя оптимальное решение.

По отапливаемой площади

Подобрать объем аккумулятора тепла для системы отопления можно по площади помещения. Считается, что на десять квадратных метров необходимо от 35 до 50 литров. Выбранное значение умножают на квадратуру, поделенную на десять, получают искомый объем.

Например, в систему отопления дома площадью 120 м² со средним утеплением лучше установить теплоаккумулятор для отопления на 120 м²  / 10 * 45 л = 12 * 45 = 540 литров.  Для Средней полосы этого будет маловато, так что стоит смотреть на емкости объемом примерно 800 литров.

Чем больше производительность системы, тем больше должен быть ТА

Вообще, чтобы проще было ориентироваться, для дома площадью 160-200 квадратных метров, расположенного в Средней полосе, со средним утеплением, оптимальный объем бака — 1000-1200 литров. Да, при таком объеме в холода придется топить чаще. Зато это и не слишком подорвет ваш бюджет, и позволит достаточно комфортно существовать практически всю зиму.

По мощности котла

Так как трудиться над нагревом воды в баке придется котлу, есть смысл рассчитать объем исходя из его возможностей. В этом случае на 1 кВт мощности берут 50 литров емкости.

Можно сделать еще проще — воспользоваться таблицей (желтым закрашены оптимальные по затратам и производительности значения)

С расчетом все просто. Для котла на 20 кВт подходит ТА на 1000 литров. При таком объеме теплоаккумулятора для отопления, топить придется раза два в сутки.

По желаемой длительности простоя и теплопотерям

Этот способ — более точный, так как позволяет подобрать размеры конкретно под параметры вашего дома (теплопотери) и ваши пожелания (длительность простоя).

Рассчитаем объем теплоаккумулятора для дома с теплопотерями 10 кВт/час и время простоя — 8 часов. Нагревать воду будем до 88 °C, а остывать она будет до 40°C. Расчет такой:

  • Для сохранения нормальной температуры емкость должна накопить 80 кВт тепла (10 кВт * 8 часов).
  • Дельта температур: 88 °C — 40°C = 48°C.
  • Далее высчитаем по формуле определения теплоемкости воды.

  • Подставляя значения получаем: 80000 Вт / 1,163 Вт/кг°C * 48°C = 80000 / 55,824 = 1433 литра.

Для данных условий, необходимая емкость теплового аккумулятора для отопления — 1500 литров. Это потому, что теплопотери 10 кВт/час — слишком много. Это дом практически без отопления.

Как вытащить бутылочницу из пазов видео

Собрали с мужем сами всю кухню, а на бутылочнице (точно такая как на фото) застопорились)) Слава богу это была последняя секция. Подскажите, пожалуйста: 1. Как крепится корзина к направляющим? (в комплекте к ним не было фурнитуры кроме самих направляющих) 2. Каков порядок сборки? (направляющие — корпус — фасад?)

Дубликаты не найдены

Если сам шкаф вставили под столешницу—его лучше вынуть —снять одну сторону и дальше—расскажу как я ставлю. Направляющие я прищелкиваю к корзине и в таком виде прикладываю к боковой стенке шкафа, корзины и направляющие должны быть утоплены на 5 мм в глубь — и в этом случае при креплении фасада бутылочница будет закрываться полностью. После этого размечаем отверстия для крепления направляющих в закрытом виде в сборе с корзиной,после этого намеченные точки просверливаем, отодвигаем направляющие от корзины и прикручиваем их в нужные места. Дальше все так же в лежачем положении шкафа я ставлю метки для отверстий в фасаде приложив его шкафу, и соответственно прикручиваю фасад. Очень важная деталь!! если у вас фасады массив -будьте осторожны так как узорчатый внешний вид фасада в некоторых местах очень тонкий и крепления бутылочницы иногда попадают именно в эти тонкие элементы и есть вероятность просверлить насквозь фасад — ! после всего этого можно прикручивать боковую стенку. Вставив шкаф на свое место -подтяните его ножки под уровень всей кухни и притяните его из соседнего шкафа(стягивать все шкафы друг с другом можно шурупами 30 мм—это придаст всей конструкции целостность ) после всего перечисленного регулировка фасада )

В этой версии никак — это кухня для трезвенников.

  1. Характеристики направляющих
  2. Последовательность установки
  3. Как вставить ящик (видео)
  4. Как вынуть ящик (видео)
  5. Ремонт шариковых направляющих
  6. Где купить направляющие

Привет! Когда Вы последний раз мучились с открыванием выдвижного ящика? Думаю не так давно, если зашли на эту страницу. Вы находитесь в нужном месте, в нужное время! Потому-что, благодаря этой статье, Вы с лёгкостью отремонтируете выдвижные ящики.

Подставка под авто своими руками

Создаем теплоаккумулятор своими руками

На рисунке-схеме показан самый распространенный вариант подключения теплового аккумулятора в систему автономного отопления.

На первый взгляд сложно в конструкции накопительного бака ничего нет. Большая стальная емкость, в которую помещены змеевики. Однако сложность работы в домашних условиях кроется именно в тонкостях и в нюансах.

Этап первый — теоретический

Начинать работу следует с поиска необходимой емкости. Потребуется резервуар достаточно большой вместимости и объема. Чем больше, тем лучше. Конечно, не стоит вдаваться в крайности и гнаться за огромными размерами вашего будущего детища. В противном случае, вы встанете перед проблемой, как втиснуть громоздкое устройство внутрь котельного помещения.

На данном этапе помимо поиска и подбора, соответствующих комплектующих и деталей конструкции, придется заняться теоретическими расчетами для определения оптимального в данном случае объема бака. Расчёт емкости теплоаккумулятора для домашнего твердотопливного котла поможет вам в дальнейшем разобраться с размещением агрегата в котельной, подскажет  каким образом осуществить обвязку оборудования. Для начала определим объем емкости самым простым способом, в котором ключевое место занимают физические законы.

Располагая исходными данными:

  • тепловая мощность, необходимая для обогрева жилых помещений дома;
  • промежуток времени, в течение которого твердотопливный котел будет остановлен и его место в снабжении системы отопления горячей водой займет теплоаккумулятор.

Дальнейшие действия рассмотрим на примере:

Площадь дома примерно 100 м2, твердотопливный котел простаивает в ночное время 5 часов. Берем среднюю тепловую мощность для обогрева дома в 10 кВт.

Исходя из этого, ясно, что тепловой аккумулятор должен выдавать в систему до 10кВт тепловой энергии. За все время простоя нагревательного агрегата это значение составит 50 кВт. Эти расчеты проводятся с учетом того, что вода в накопительной емкости нагрета до температуры 90 С. а в отопительном контуре не более 60 С. Разница температур составляет 30 градусов. Исходные данные подставляем в формулу:

Q = cmΔt Если нам интересно количество воды, которая должна поступать в бак, то формула примет иной вид m = Q / c Δt, где:

Q —  расход тепловой энергии, требуемый для обогрева дома плоащадью 100 м2 (в нашем случае 50 кВт);

c  — удельная теплоемкость воды 4.187 кДж/кг. (0,0012 кВт/кг)

Δt – разность между температурой котловой воды в емкости и в радиаторах отопления (30С)

Получаем 50 /0,0012 х 30 = 1,388 кг, что означает, ориентировочный объем бака для теплоаккумулятора должен составлять 1,4 м3. Соответственно тепловой накопитель для вашего твердотопливного агрегата должен быть не меньше 1,4 куб. метров.

Этап второй —  технологический

Сделав необходимый расчет, занимайтесь подбором соответствующей емкости. В качестве основного корпуса можно использовать баки для подогрева воды, используемые в столовых и предприятиях общественного питания. Обычно такие приспособления изготавливаются из нержавеющей стали. Если вам не удалось найти подобные предметы, используйте для своих целей любые стальные емкости, желательно с крышкой. При одном условии: стенка резервуара не должна быть тонкой (минимум 4-5 мм).

Более перспективный вариант — металлическая бочка. Для установки в загородном доме оптимальный объем емкости – 1000 литров. Большие резервуары, более 5 м3 необходимо оснастить ребрами жесткости. Грамотная установка и расположение бака позволят в дальнейшем, при возросшей металлоемкости, занять агрегату необходимую устойчивость. Для простоты изготовления бака с нуля, выбирайте прямоугольную форму.

В случае работы с бочкой, нужно врезать в корпус патрубки, по количеству змеевиков. Змеевики делаются из стальных водопроводных труб. В данном случае необходимо создать как можно большую поверхностную площадь, через которую будет происходить отъем тепловой энергии. Готовые теплообменники изнутри привариваются к патрубкам. Сколько теплообменников, соответственно и столько пар патрубков, на вход и на выход.

Выбираем теплоаккумулятор

ТА выбирают проектируя систему отопления. Правильно подобрать теплоаккумулятор помогут инженеры-теплотехники. Но, если невозможно воспользоваться их услугами, придется выбирать самостоятельно. Сделать это не трудно.

Теплоаккумулятор для твердотопливного котла

Главными критериями при подборе этого устройства принято считать следующие :

  • давление в системе отопления;
  • объем буферной емкости;
  • наружные размеры и вес;
  • оснащение дополнительными теплообменниками;
  • возможность установки дополнительных устройств.

Напор воды (давление) в системе отопления — основной показатель. Чем он выше, тем теплее в обогреваемом помещении

Учитывая этот параметр, при выборе теплоаккумулятора для твердотопливных котлов обращается внимание на максимальное давление, которое он способен выдерживать. Теплоаккумулятор для твердотопливного котла, показанный на фото, изготовлен из нержавеющей стали, выдерживает высокое давление воды. Объем буферной емкости

От него зависит способность накопления тепла для системы отопления при работе. Чем он больше, тем больше тепла накопится в емкости. Здесь нужно учитывать, что повышать предел до бесконечности бессмысленно. Но если воды будет меньше нормы, устройство просто не будет выполнять возложенную на него функцию накопления тепла. Поэтому для правильного выбора теплоаккумулятора придется сделать расчет его буферной емкости. Чуть позднее будет показано, как он выполняется

Объем буферной емкости. От него зависит способность накопления тепла для системы отопления при работе. Чем он больше, тем больше тепла накопится в емкости. Здесь нужно учитывать, что повышать предел до бесконечности бессмысленно. Но если воды будет меньше нормы, устройство просто не будет выполнять возложенную на него функцию накопления тепла. Поэтому для правильного выбора теплоаккумулятора придется сделать расчет его буферной емкости. Чуть позднее будет показано, как он выполняется.

Наружные размеры и вес. Это тоже важные показатели при выборе ТА. Особенно в уже построенном доме. Когда расчет теплоаккумулятора для отопления произведен, доставка к месту установки осуществлена, возможно возникновение проблемы с самой установкой. По габаритным размерам он может просто не вписаться в стандартный проем двери. Помимо этого, ТА большой емкости (от 500 л.) устанавливаются на отдельный фундамент. Массивное устройство, заполненное водой станет еще тяжелее. Эти нюансы нужно учитывать. Но выход найти легко. В этом случае приобретается два теплоаккумулятора для твердотопливных котлов с суммарным объемом буферных емкостей, равным расчетному для всей системы отопления.

Оснащение дополнительными теплообменниками. При отсутствии в доме системы ГВС, собственного контура подогрева воды в котле, лучше сразу приобрести ТА с дополнительными теплообменниками. Для проживающих в южных районах полезным будет подключение солнечного коллектора к ТА, что станет дополнительным бесплатным источником тепла в доме. Простой расчёт системы отопления покажет, сколько дополнительных теплообменников желательно иметь в теплоаккумуляторе.

Возможность установки дополнительных устройств. Здесь подразумевается установка ТЭНов (трубчатых электрических нагревателей), КИП (контрольно-измерительных приборов), предохранительных клапанов и других устройств, обеспечивающих бесперебойную и безопасную работу буферной емкости в устройстве. Например, в случае аварийного затухания котла, температуру в системе отопления будут поддерживать ТЭНы. В зависимости от объема обогрева помещений комфортной температуры они могут не создать, но размораживание системы предотвратят обязательно

Наличие КИП позволит своевременно обратить внимание на возможные неполадки, возникшие в системе отопления

Важно

Выбирая теплоаккумулятор для отопления заостряйте внимание на его теплоизоляцию. От нее зависит сохранение полученного тепла

Что такое теплоаккумулятор и какую функцию он выполняет

При сильном горении происходит перегрев системы, при слабом она остывает. Сократить амплитуду и увеличить период колебаний можно за счет вместительного бака с теплоаккумулятором. Последний представляет собой теплообменник с большой емкостью, заполненой теплоностилем. Одна часть системы забирает излишки энергии с котла, вторая постепенно отдает тепло в отопительную систему, не давая температуре резко упасть. Весь это процесс происходит автоматически через змеевики под управлением трехходовых клапанов.

Принцип действия

Теплоаккумулятор – это емкость, внутри которого циркулирует горячий жидкий теплоноситель. Температура поддерживается в нужном диапазоне благодаря дозированию энергии, передаваемой в контур. Разогретый бак отдает тепло в комнаты постепенно. В результате пропадает необходимость постоянно поддерживать горение в топке котла.

Решаем проблему конденсата

Логичное решение проблемы слишком холодной воды на обратке — добавить горячую с подачи. Реализуется это при помощи перемычки и установленного на отводе регулируемого трехходового смесительного клапана. Клапан должен быть смесительного типа: при достижении выставленной температуры, он плавно начинает сдвигать клапана в двух подключенных трубах. Таким образом получается постепенное и плавное изменение температуры.

Обвязка теплоаккумулятора: добавочный контур для подмеса теплой воды в обратку

Холодная вода в обратном трубопроводе появляется в нескольких случаях: при разгоне котла, когда вода в теплоаккумуляторе сильно остыла (после простоя), а котел в работе. Давайте рассмотрим, как работает эта схема подключения аккумулятора тепла в обоих случаях. Движение теплоносителя показано на иллюстрациях ниже.

Пока котел не разогрелся, теплоноситель совсем холодный. В этом случае трехходовой клапан перекрывает поток теплоносителя на ТА и он движется по малому кругу (рисунок внизу, верхняя левая картинка). Прогрев происходит быстро, так как воды мало, время, образования конденсата минимально. На рисунке принято, что трехходовой клапан настроен на 55°C. Пока вода в малом круге не достигнет этой температуры, она так и циркулирует в нем.

Когда теплоноситель в малом кольце разогревается до 55°C, клапан сдвигает заслонки, включается в работу теплоаккумулятор для отопления. В этом случае одновременно идут три потока (правый рисунок в верхнем ряду):

  • малый, как на первой картинке;
  • часть теплоносителя идет на ТА через клапан;
  • из ТА по обратке, через клапан, на насос и в теплообменник котла (третий круг).

В таком положении все находится до тех пор, пока теплоноситель в баке не прогреется до выставленной температуры (в данном случае до 55°C).

Как работает трехходовой смесительный клапан в схеме с ТА

Когда температура в баке достигает 55°C, трехходовой клапан отсекает подмес. Жидкость движется по большому кругу (нижний рисунок):

  • подача — не заходя на клапан — в ТА;
  • обратный поток — через клапан, на насос, в котел.

В таком состоянии все работает до тех пор, пока горит топливо. Чтобы обвязка теплоаккумулятора была завершенной, добавим контролирующие элементы — в трубопровод подачи устанавливается группа безопасности: манометр, предохранительный (аварийный) клапан сброса давления, автоматический воздухоотводчик. Для установки аварийного клапана, в некоторых котлах есть специальные штуцера. В противном случае аварийный клапан ставят с остальными компонентами сразу на выходе котла — до первого ответвления.

Окончательный вид обвязки ТА со стороны котла (группа безопасности не нарисована, стоит на подаче после котла)

Еще устанавливается расширительный бак мембранного типа. Он будет принимать в себя лишнюю воду по мере расширения (при нагреве жидкости увеличиваются в объеме). Теплоаккумулятор для отопления к котлу мы подключили. На этом обвязка теплоаккумулятора со стороны котла окончена.

Устройство и присоединение к отопительной сети

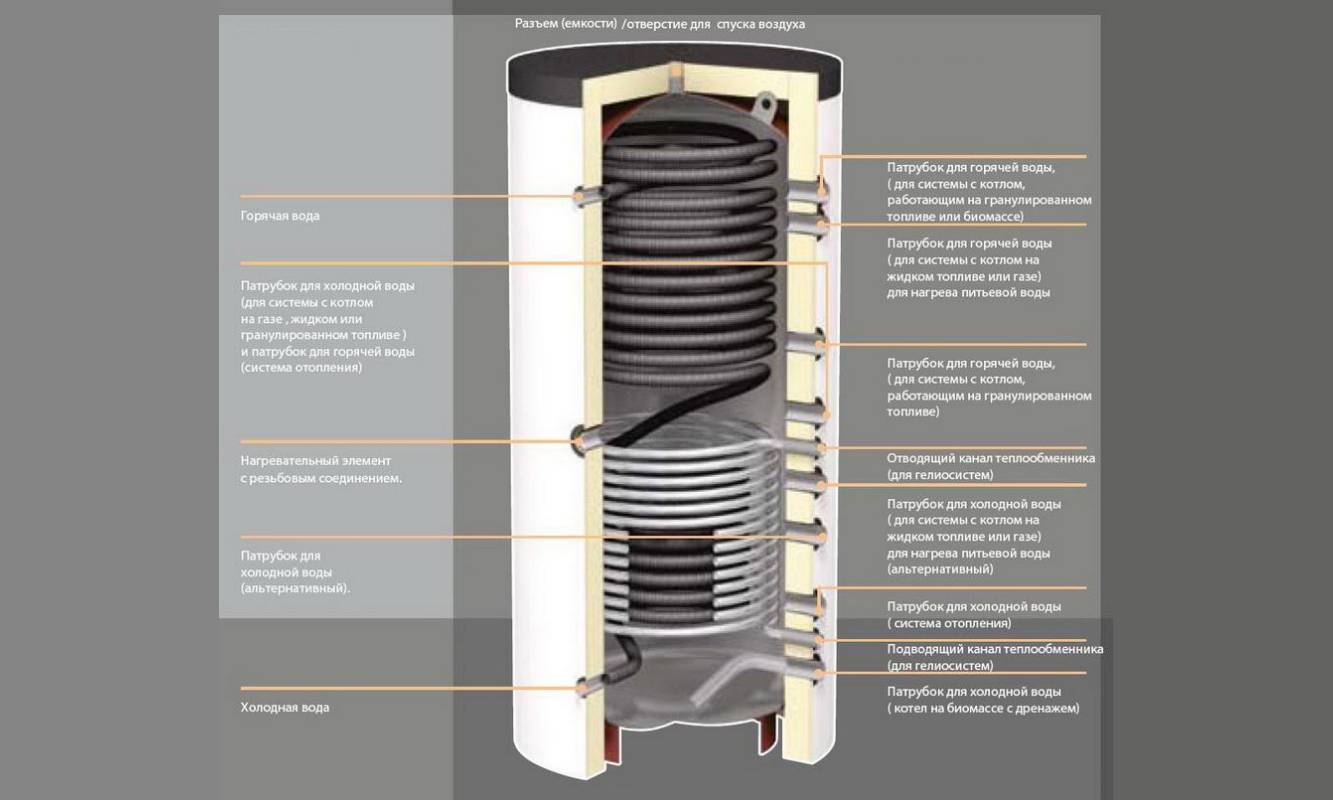

Простейший тепловой аккумулятор представляет собой утепленную стальную емкость. Устойчивость корпуса к давлению воды обеспечивается за счет круглой формы с полусферическими крышками. Более продвинутые теплоаккумуляторы для отопления комплектуются спиралевидным теплообменником для ГВС, электрическими нагревателями и змеевиком, нагревающим воду от солнечных коллекторов.

Чтобы подключить теплоаккумулятор к источнику тепла и отопительной сети, чаще всего используется стандартная схема с первичным (котловым) и вторичным (система отопления) контуром, в состав которой входят:

  • циркуляционный насос котлового контура;
  • насос, обслуживающий тепловую сеть;
  • смесительный трехходовой клапан с термоголовкой либо сервоприводом;
  • вентиль балансировочный;
  • расширительный бак мембранного типа;
  • группа безопасности;
  • запорная арматура.

Система отопления с теплоаккумулятором, собранная по стандартной схеме, работает следующим образом:

  1. Отопительный агрегат греет теплоноситель, поступающий в верхнюю зону буферной емкости.
  2. Схема отрегулирована таким образом, что теплоноситель, попавший в бак для отопления, идет через его верхнюю зону сразу на выход, к радиаторной системе или теплым полам. Регулировка осуществляется балансировочным вентилем, установленным на входе в аккумулятор тепла со стороны отопительной сети.
  3. Достигнув трехходового клапана, часть воды проходит дальше, к радиаторам. Клапан пропускает ровно столько теплоносителя, сколько требуется для поддержки температуры в батареях. Поскольку котел в это время продолжает работать, а тепло уходит в систему не полностью, то аккумулятор начинает «заряжаться» послойно, сверху вниз.
  4. Остывшая вода из тепловой сети проходит циркуляционный насос, балансировочный вентиль и снова попадает в буферную емкость, только в нижнюю зону бака.
  5. Пройдя ее напрямую, теплоноситель очищается в грязевике, минует насос котлового контура и снова подается на подогрев в котел. Перед насосом установлен расширительный бак, воспринимающий лишний объем воды.

Для компенсации теплового расширения воды в тепловом аккумуляторе для отопления к нему подключается собственный расширительный бачок вместительностью 1/10 от объема резервуара.

Выбираем теплоаккумулятор

ТА выбирают проектируя систему отопления. Правильно подобрать теплоаккумулятор помогут инженеры-теплотехники. Но, если невозможно воспользоваться их услугами, придется выбирать самостоятельно. Сделать это не трудно.

Главными критериями при подборе этого устройства принято считать следующие
:

  • давление в системе отопления;
  • объем буферной емкости;
  • наружные размеры и вес;
  • оснащение дополнительными теплообменниками;
  • возможность установки дополнительных устройств.

Напор воды (давление) в системе отопления – основной показатель. Чем он выше, тем теплее в обогреваемом помещении

Учитывая этот параметр, при выборе теплоаккумулятора для твердотопливных котлов обращается внимание на максимальное давление, которое он способен выдерживать. Теплоаккумулятор для твердотопливного котла, показанный на фото, изготовлен из нержавеющей стали, выдерживает высокое давление воды

Объем буферной емкости
. От него зависит способность накопления тепла для системы отопления при работе. Чем он больше, тем больше тепла накопится в емкости. Здесь нужно учитывать, что повышать предел до бесконечности бессмысленно. Но если воды будет меньше нормы, устройство просто не будет выполнять возложенную на него функцию накопления тепла. Поэтому для правильного выбора теплоаккумулятора придется сделать расчет его буферной емкости. Чуть позднее будет показано, как он выполняется.

Наружные размеры и вес
. Это тоже важные показатели при выборе ТА. Особенно в уже построенном доме. Когда расчет теплоаккумулятора для отопления произведен, доставка к месту установки осуществлена, возможно возникновение проблемы с самой установкой. По габаритным размерам он может просто не вписаться в стандартный проем двери. Помимо этого, ТА большой емкости (от 500 л.) устанавливаются на отдельный фундамент. Массивное устройство, заполненное водой станет еще тяжелее. Эти нюансы нужно учитывать. Но выход найти легко. В этом случае приобретается два теплоаккумулятора для твердотопливных котлов с суммарным объемом буферных емкостей, равным расчетному для всей системы отопления.

Оснащение дополнительными теплообменниками
. При отсутствии в доме системы ГВС, собственного контура подогрева воды в котле, лучше сразу приобрести ТА с дополнительными теплообменниками. Для проживающих в южных районах полезным будет подключение солнечного коллектора к ТА, что станет дополнительным бесплатным источником тепла в доме. Простой расчёт системы отопления покажет, сколько дополнительных теплообменников желательно иметь в теплоаккумуляторе.

Возможность установки дополнительных устройств
. Здесь подразумевается установка ТЭНов (трубчатых электрических нагревателей), КИП (контрольно-измерительных приборов), предохранительных клапанов и других устройств, обеспечивающих бесперебойную и безопасную работу буферной емкости в устройстве. Например, в случае аварийного затухания котла, температуру в системе отопления будут поддерживать ТЭНы. В зависимости от объема обогрева помещений комфортной температуры они могут не создать, но размораживание системы предотвратят обязательно

Наличие КИП позволит своевременно обратить внимание на возможные неполадки, возникшие в системе отопления
