Способ обогрева голландкой

Печь из кирпича — голландка. Зачастую печь применяться для обогрева частного дома в пригороде либо в сельской местности, где не получится применить другие методы обогрева. Обогрев дома таким способом в большинстве случаев считается самым подходящим вариантом для отопления загородного дома, как при непрерывном нахождении людей в помещении, так и в период редких посещений. В качестве носителя тепла данной методике отопления считается горячий воздух. Почти все эти печи отапливают дом собственными стенками, существуют проекты, где воздух идет по стенкам изнутри, в процессе его перемещения он становится горячим и выходит наружу. И если воздух нагревается лишь от поверхности очага, в таком случае площади теплогенератора должно хватить, чтобы прогреть комнату.

Кладка корпуса, облицовка

Печь голландка своими руками складывается из кирпича легче, чем классическая русская печь. Разработаны чертежи голландских печек на любой вкус и размер.

Если вы собрались сооружать голландку самостоятельно, то позаботьтесь, чтобы у вас была хорошая порядовка — «из головы» сложить печь не получится.

Как сложить печь голландку по порядовке? Порядовку можно сравнить с нотами в музыке. Не зря о хорошем печнике говорят, что он «кладет кирпичи как по нотам».

Порядовая схема состоит из специальных символов, значение которых указано на самом чертеже.

Правильная схема будет гарантией того, что вы сможете построить печь, которая будет функционировать как положено.

При укладке кирпичей соблюдают общие правила:

  • первый ряд выкладывают без раствора;
  • топку выкладывают огнеупорными кирпичами и не связывают их с кирпичами, из которых сложен корпус;
  • кирпичи скрепляют глиной или промышленными жаростойкие смесями, специально предназначенными для укладки печей;
  • огнеупорные кирпичи укладывают со швом толщиной 4 мм, для обычного шов должен составлять 7 мм.

После постройки конструкция должна просохнуть с открытыми дверцами не меньше двух недель.

В первый отопительный сезон еще не начинают отделку печи — нужно подождать, чтобы конструкция осела.

Отделать печку можно кафелем, изразцами или просто оштукатурить. В последнее время в связи с тенденцией к минимализму голландки часто оставляют без отделки, если они сложены из качественных кирпичей.

Оштукатурить печь можно глиной или специальной огнеупорной штукатуркой. Для крепости слои раствора наносят на каркас из оцинкованной сетки.

Первый слой делают из более жидкой смеси, толщина — не более 5 мм. Второй слой после нанесения тщательно выравнивают и затирают.

Нельзя протапливать печь для ускорения высыхания раствора. Если в процессе высыхания на поверхности штукатурки появились трещины, то их нужно расшить, смочить водой и затереть заново.

Облицевав голландку своими руками кафелем, можно избавиться от необходимости ежегодно белить печку.

Для отделки нужно использовать специальную клинкерную плитку. Обычный кафель не подойдет, так как он снизит КПД печи и быстро отвалится.

Плитку можно выкладывать двумя способами:

  • сделать независимый каркас из металлического уголка;
  • закрепить на клей.

Клей тоже потребуется специальный, для печных конструкций.

Разумеется, лучшим «нарядом» для голландки будет отделка на голландский же манер — изразцами, но они далеко не каждому по карману.

Изразцами печь отделывают еще на этапе строительства. Их насаживают на специальные крепления, вмурованные в кладку.

Вместо изразцов можно использовать искусственный камень. Это не идеальный вариант, так как он передает тепло хуже керамики.

Тем не менее, искусственный камень можно использовать, если нужен яркий и недорогой вариант отделки.

Как правильно класть печку

Возведение кирпичной печи – голландки ведется по определенным правилам, которые необходимо соблюдать при строительстве своими руками:

  1. Приготовьте набор измерительных приспособлений и инструментов, изображенных на фото.
  2. Прежде чем класть очередной ряд на раствор, разложите кирпичи на сухую согласно порядовке. Это позволит выбрать лучшие камни на топливник и заранее сделать подрезки в нужных местах.
  3. Кирпич перед укладкой погружается в воду на 2—4 минуты, пока не выйдут пузырьки воздуха.
  4. Правильность кладки контролируется строительным уровнем и отвесом через каждые 2 яруса.
  5. Выдерживайте максимальную толщину шва 5 мм, пристукивая кирпичи и убирая вылезающий по бокам раствор.

Внутренние поверхности каналов делаются гладкими, дабы уменьшить сопротивление потоку дымовых газов. Это достигается протиранием стенок изнутри мокрой тряпкой после укладки 3—5 рядов. Правило соблюдается и в процессе строительства дымоходной трубы.

Преимущества голландки, выложенной из кирпича

Те, кто постоянно использует кирпичную печь Голландку, могут очень легко назвать большое число положительных качеств, отличающих эту конструкцию от аналогичных устройств:

  • Небольшие размеры, очень компактный вид. Для желающих, специально делается порядовка отопительной голландки, выдерживая габариты 0,5х0,5 метра;
  • Строительство не требует большого количества материала. Чтобы выложить печь большого размера, понадобится 650 кирпичей. Это намного меньше, чем требуется для создания небольшой русской печи. Такая экономичность позволяет не вкладывать большие деньги в строительство;
  • Топка выкладывается шамотным кирпичом. Другие элементы изготавливаются из красного кирпича. Небольшая масса, не требует строительство мощного фундамента;
  • Печь Голландка может свободно отапливать два этажа. Существуют профессионалы, которые создают такие печи, обогревающие сразу четыре этажа;
  • Обладает великолепной теплоотдачей, причем нагрев стенок не достигает 70 градусов;
  • Очень простая кладка. Ее может выложить даже новичок в печном деле;
  • Не требуется регулярная топка. Она легко растапливается даже после долго простоя.
  • Идеально подходит для отопления дачного домика.

Устройство голландской печи на фундаменте

Один из основных плюсов голландской печки – возможность вписать ее в любой дизайн при качественном обогреве помещений. Формы и конструкции этих печек разнообразны, и можно выбрать модель по нужному размеру и функциям. Компактность голландок и тот факт, что площади комнаты как печка, так и зона ее обслуживания отнимает совсем мало, говорит в пользу этих отопительных агрегатов. Возможно соорудить печь конструкции Утермарка – она отлично подойдет для отопления дачного домика или частного дома. Кирпичная печь с облицовкой плиткой, майоликой или изразцами будет не только обогревать, но и служить дополнительным украшением дома.

Все кирпичные печи массивны и требуют прочного надежного основания. Железобетонный фундамент в этом качестве подходит более всего. Армирование необходимо выполнять не плоскими сетками и каркасами, а объемным каркасом. Армирование, бетонирование и уход за бетоном выполняют по стандартной технологии, полный набор прочности происходит через 28 суток. Начинать кладочные работы возможно раньше, при наборе прочности от 75% от марочной. Перед тем, как выполнять кладку, выполняют его гидроизоляцию фундамента, вертикальную и горизонтальную. Можно применять как обмазочные, так и рулонные материалы.

Основные материалы для кладки печи:

  • Растворная смесь из глиняно-песчаная в примерной пропорции 1:1 (соотношение нестабильно и должно меняться, чтобы скорректировать жирность раствора. Все зависит от жирности применяемой глины, чем она больше – тем большая требуется доля песка в растворе).
  • Кирпич для топочной камеры – шамотный или красный керамический огнеупорный; кирпич для дымоходных каналов и стенок печи – обычный керамический кирпич, возможно применение щелевидного и пустотного кирпича. Не применяется силикатный кирпич и изделия сухого прессования – сырцовые, шликерные кирпичи и т.п.

Специфика печей-голландок – это особая вытянутая вертикальная конструкция, поэтому высота топочной камеры от уровня обреза фундамента может быть больше, чем у других моделей печей. Но топливники обычно располагают не выше, чем 250 мм над уровнем пола, чтобы печь прогревалась равномернее.

Порядок кладки (пример – печь небольшого размера 52*52 см)

  • На фундаментную гидроизоляцию насыпают песок слоем до 50 мм, разравнивают его по горизонту и аккуратно проливают водой до полного смачивания слоя.
  • Особенность печной кладки многих моделей печей – первые ряды укладывают насухо – без скрепления раствором. Для небольшой печи на укладку рядов по основанию нужно 12-14 кирпичей. Первый ряд кирпичей укладывают постелью.
  • Второй и третий ряд кирпича кладут на постель, но уже на раствор.
  • Четвертый и пятый ряд будет началом внутренней перегородки дымоходного канала. Для будущих очисток дымохода требуется оставлять отверстия, для этого в данных рядах укладывают кирпичи насухо, они будут «вышибными». Кладка, даже без раствора, удерживает тепло намного лучше, чем встроенная металлическая дверца, по этой причине предпочитают не дверцы, а именно вышибной кирпич, уложенный без раствора.
  • Монтируют дверцу топки, но высота ее установки зависит от общей высоты печки, и может быть назначена не в шестом ряду, а намного выше.
  • В седьмом ряду кирпичи кладут плашмя (постелью), кроме задних – их ставят ребром. Дальше все ряды идут кладкой на постель, а в восьмом ряду, (или в ряду, закрывающем дверцу топки – кладку ведут как в каминах – со скосами.
  • По девятому ряду выполняют смещение к внутренней поверхности топочной камеры. По полке выкладывают жаростойкий материал под варочную плиту – каолиновую вату, асбестовые шнуры. Затем устанавливают плиту.
  • В данном примере дымоходные каналы формируются с десятого ряда. В небольших печках более рационально выполнять дымоходы из металла, а не из кирпича, для того чтобы не утяжелять конструкцию.
  • Вьюшку, или печную задвижку, монтируют в этом примере в одиннадцатом ряду, затем идет установка трубы дымохода.
  • Песок, служащий амортизационным слоем, не должен высыпаться по контуру, поэтому его ограждают планкой или плинтусом, установив их на верхний обрез фундамента до первого кирпичного ряда или чуть выше.
  • Выполняют отделку печки – расшивку, штукатурку или облицовку плиткой, изразцами и так далее.

Высыхает печь и схватывается глиняный раствор в швах только естественным путем, и первую топку делают не раньше, чем через две недели – после полной просушки кладки печи.

Общее устройство печи-голландки

В классическом варианте голландская печь — чисто отопительная, со стенкой в один кирпич, имеет прямоугольную форму, над топкой выстраиваются протяженные дымоходные каналы. Именно поэтому при малом расходе топлива греет она хорошо: горячий дым прогревает кирпичи внутренних каналов и уже значительно охлажденным выходит в дымоход. Изначально эти печи облицовывались изразцами.

Так классические печки голландки — без колосника и поддувала выглядят изнутри». Особенность любой печи этого типа — наличие в верхней части дымовых каналов

В той же классической голландке выход дымового канала находится сбоку: платили голландцы налог с дыма, потому в общую трубу выводили несколько печей. Причем проблемы с задымлением менее протопленных печей не возникает: длинные дымовые каналы нелегко продуть даже при наличии обратной тяги.

Так выглядят современные печи-голландки, облицованные изразцами (прототипом кафеля)

Все это, да еще пластичность конструкции, привело к тому, что появилось много форм печей-голландок: кроме традиционных прямоугольных и квадратных, есть треугольные, трапециевидные и круглые. Не меньше и вариантов использования: чисто отопительная, отопительно-варочная, с лежанкой,  на один, два или на три этажа, с камином, емкостью для нагрева воды и с баком для водяного отопления. Не удивительно, что эта конструкция популярна. Причем все настолько просто, что сложить голландку своими руками может тот, кто хотя бы раз клал стенку из кирпича с перевязкой. Если вы задумали попробовать свои силы в качестве печника, выбирайте порядовку голландки и приступайте к работе.

Возможно, вам будет интересно узнать про печь-шведку.

Достоинства и недостатки

Начинаем с плюсов:

  • На кладку печи-голландки требуется немного материала — примерно в два раза меньше, чем на аналогичную русскую печь. Следствием является малый вес, который выдерживают без особых проблем почти все типы перекрытия.
  • Конструкция ее такова, что ее можно «подгонять» под требуемые размеры, не особо опасаясь значительного ухудшения показателей. Минимальный размер голландки — 50*50 см.
  • Она нетребовательная к качеству материалов: запас прочности и конструкция таковы, что печи-голландки не боятся возможных тепловых деформаций. Желательно использовать качественный шамотный кирпич для кладки топки, для корпуса можно брать любой мало-мальски нормальный полнотелый керамический.
  • Пластичность конструкции: в зону дымовых каналов можно встраивать водогрейный бак, духовку.
  • Каналы над топкой можно вытягивать на несколько этажей: два и даже три этажа — не проблема.
  • После долгого простоя голландки, ее не нужно медленно греть. Сразу можно топить на прогрев помещения: трещин не будет. Причем разогревается она быстро, а остывает (если не забыли закрыть заслонку) медленно.

Достоинств много, и все они весомые. Но без недостатков никуда. Есть они и у этого чуда отопительной техники:

  • Требовательна к качеству топлива. В том смысле, что топить нужно дровами или углем, а не бросовым топливом или мусором. Она оптимальна именно в режиме тления, а не горения, а при топке опилками, хворостом или соломой тлеть нечему.
  • Если после протопки забыть закрыть вьюшку, выстывает очень быстро: тепло выносит через каналы.
  • Невысокий КПД — порядка 40%.
  • Так как кирпича на нее идет немного, теплоемкость тоже невелика. Потому для поддержания стабильной температуры ее нужно топить не менее чем два раза в сутки. Причем ее перетапливать нельзя: может даже пойти угарный газ.
  • Если использовать мокрое низкокачественное топливо, каналы быстро зарастают сажей, их приходится часто чистить.

Как видите, основные недостатки связаны с особенностями эксплуатации. Если все делать правильно, печь-голландка — отличный отопительный прибор.

А это чудо — тоже отопительная печь галанка в палатах митрополита

Этапы изготовления круглой голландки

Фундамент

Как и в любой другой конструкции, чтобы печь голландка круглая была устойчивой и могла правильно функционировать, для начала необходимо изготовить фундамент:

  1. Для этого нужно выкопать углубление, в которое будет установлено основание для печи.
  2. Сначала проведите измерения и разберите напольное покрытие, заранее определившись с будущим местоположением системы.
  3. Выкопайте углубление и залейте в него цементный раствор такой консистенции: 1 ведро цемента, 3 ведра песка.
  4. Сверху на получившееся будущее основание нужно положить арматурную стяжку, чтобы фундамент лучше держал конструкцию голландки.
  5. Дайте просохнуть раствору 10-15 дней, перед началом работ по возведению печи.

Изготовление металлического кожуха

Устанавливать металлический кожух на голландскую печь было придумано в Российской Империи немецким конструктором Утенмарком, зачастую именно в честь него называют подобные системы – «утенмарковка».

Сегодня на рынке отопительных систем и товаров к ним существует широкий ассортимент уже готовых металлических кожухов для голландских печей. Продаются они готовыми размерами, поэтому если вы решили использовать «утенмарковку» приобретенную в магазине, то следует заранее сопоставить её с размерами печи. Выглядят готовые сборные металлические кожухи так:

Металлический кожух

Если же было решено изготовить кожух из металла своими руками, то в виде материала можно использовать обычный оцинкованный лист или кровельное железо:

Заготовки лучше подготовить к монтажу заранее, предварительно сделав отверстия для топки, задвижки, поддувала и дверки для прочистки

Важно понимать, что кладку формируют размеры кожуха, поэтому учтите это при его изготовлении.

Заготовки для кожуха

Скрепляется лист железа в округлую формочку при помощи клепок, в крайнем случаем можно конструкцию сварить, если позволяет это сделать толщина металла.

Кладка и порядовка

Важной особенностью в кладке голландской печи, является порядок её рядов, не каждый мастер готов взяться за установку подобных конструкций, поэтому решение делать круглую голландскую печь своими руками является рискованным. Но если вы уверены в своих умениях, то важно использовать специально изобретенную порядовку данной конструкции

Внешний вид

В разрезе печь голландка круглая в кожухе выглядит так:

Схема круглой голландки в разрезе

Особенность кладки кирпичей

Монтаж кожуха производится одновременно с укладкой голландки. Участок системы до перекрытия топки кладут в пол кирпича – то есть первые три ряда. Затем при помощи отвеса и уровня устанавливается кожух — его первое, нижнее кольцо. Расстояние между стенкой футляра и кладкой заливается готовым полужидким глиняным раствором.

Теперь производится формирование топки, при этом важно соблюдать порядовку и перевязку, чтобы конструкция имела хорошую устойчивость и высокий КПД. Когда топка сформирована можно приступать к кладке последующих частей голландской системы

Первые ряды

Не смотря на кажущуюся простоту конструкции, главным здесь является порядовка системы, без неё каменщик не сможет установить всю систему правильно. Первые двенадцать рядов начинаются так, на схеме указаны размеры и вся порядовка голландки:

1-12 ряды

С 13 по 29 ряд и схема трубы изображены на следующей порядовке конструкции:

13-29 ряды

30-32 ряды

Обратите внимание, что если неправильно сложить один ряд, не говоря уже о большем количестве ошибок, то дым будет валить в дом, и система не сможет функционировать правильно.

Первая тестовая топка печи

Важно произвести первую топку в соответствии с определенными правилами:

  • Производить тестовую протопку отопительной системы нужно после полного высыхания всей конструкции, в том числе кладочного и облицовочного раствора. Преждевременный тест печи может привести к растрескиванию конструкции, что ухудшит её технические характеристики и приведет к нарушениям в работе.
  • Первая топка производится с использованием 1/5 частью топлива. Сначала необходимо заложить щепку, стружку, а затем можно уже подкладывать поленья побольше. При этом все задвижки и заслонки должны быть открыты.

Мнение эксперта
Павел Круглов
Печник с 25-летним стажем

Если у вас установлен термометр, то следите чтобы температура в системе не достигла 600 градусов по Цельсию – проводить тестовую топку нужно осторожно, постоянно осматривая всю конструкцию на наличие повреждений в системе.

Основание — монолитный бетонный фундамент

Под печь лучше сделать отдельный фундамент. Она может устанавливаться и на перекрытие в случае его достаточной несущей способности, которое проверено расчетом.

В помещениях, где круглый год положительная температура, на глубину заложения фундамента влияет прочность грунта, глубина грунтовых вод. При благоприятных условиях минимальное расстояние между низом фундамента и планировочной отметкой у наружной стороны стены должно быть 0,5 м.

Если здание имеет перерывы в отоплении зимой и в пределах 2-х метров под печкой находятся грунты с водой: супеси, пылеватые и мелкие пески, суглинки, глины, глубину фундамента принимают больше расчетной глубины замерзания грунта. Для песков она составляет 1,8 м, для суглинков, глин — 1,6 м в средней полосе России.

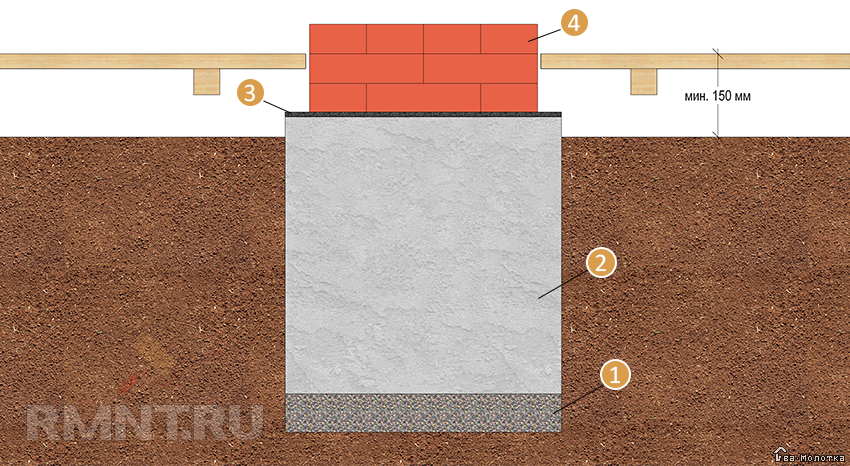

1 — песчано-гравийная подушка 150–200 мм; 2 — бетонный фундамент; 3 — гидроизоляция 2 слоя рубероида; 4 — кирпичная кладка печи

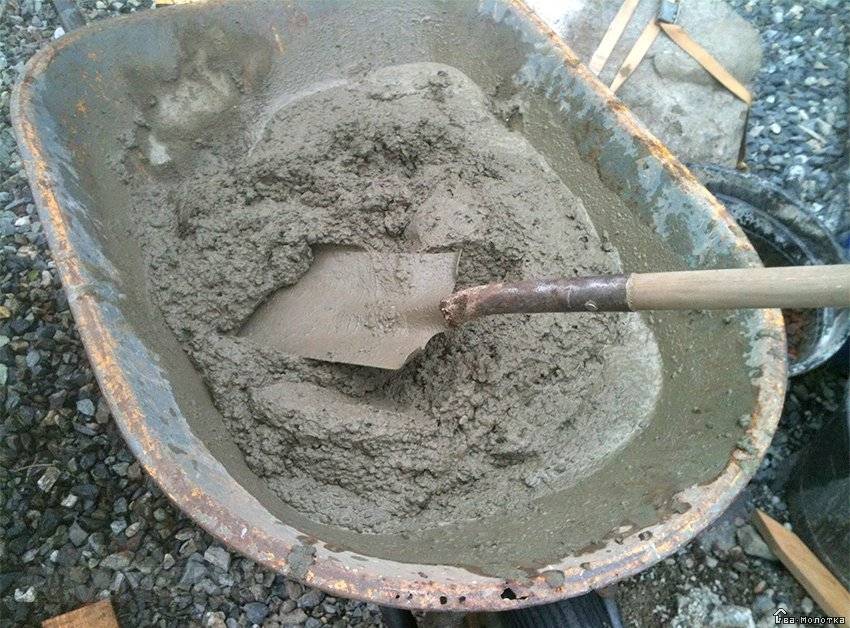

Если бетонная смесь готовится самостоятельно, то потребуется на 1 м3 бетона:

  1. Цемент М400 — 325 кг.
  2. Песок средней крупности — 1300 кг.
  3. Щебень или гравий — 1300 кг.
  4. Вода — 205 л.

Важно! Ко всем ингредиентам предъявляются требования, соответствующие нормам СНиП и ГОСТ. Для бетонирования потребуется следующий инструмент:

Для бетонирования потребуется следующий инструмент:

  1. Лопата для укладки смеси.
  2. Мастерок для более мелких работ.
  3. Трамбовки самодельные или вибратор для уплотнения свежего бетона.
  4. Бетономешалка, либо емкость для приготовления бетонной смеси.
  5. Гладилка для выравнивания уложенного бетона.

В плотных неосыпающихся грунтах для укладки бетона можно не устанавливать опалубку. Яма роется по размерам фундамента. Он в плане превышает размер печи на 10 см по всему периметру. На грунтовое утрамбованное основание укладывается гравийная (щебеночная), песчано-гравийная либо песчаная утрамбованная подушка толщиной 15–20 см.

В осыпающихся грунтах необходима опалубка. Если печь устанавливается недалеко от стены, под который заложен сплошной ленточный фундамент, то бетонное основание печи должно отстоять от него на 5–10 см. Паз между ними заполняется утрамбованным песком. Лучше оба фундамента закладывать вместе, чтобы не ослабить конструкцию стены.

Для обеспечения прочности всего фундамента печи лучше смесь укладывать за один раз. Процесс укладки бетона проводится слоями с обязательным уплотнением трамбовками или глубинным вибратором.

Распалубку можно делать, если не будет опасности разрушения не набравшего достаточную прочность бетона. При температуре выше +5 °С это возможно спустя 1–2 недели.

С момента укладки свежего бетона ему нужно обеспечить нормальный режим твердения. Его утепляют при температуре ниже +5 °С и поливают, когда жарко и ветрено, минимум 3 раза в сутки.

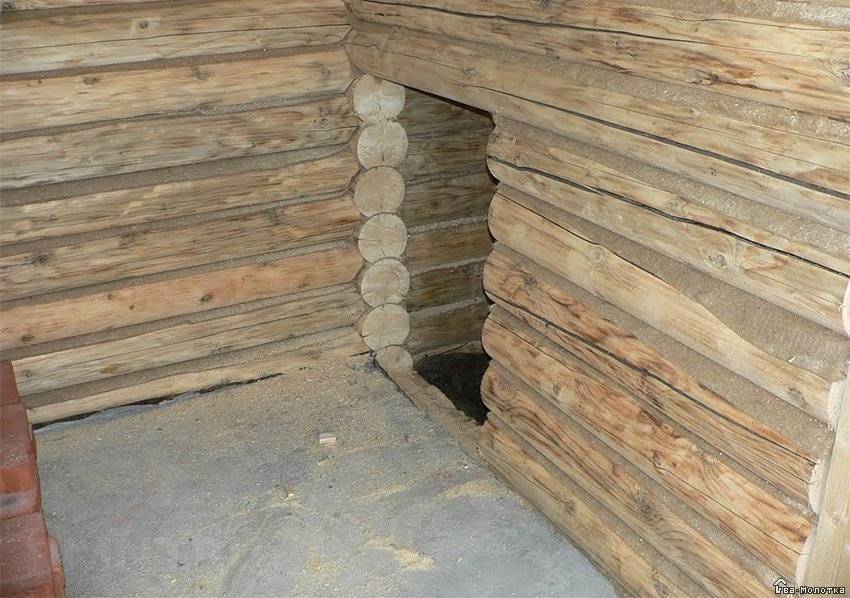

Бетонирование фундамента заканчивается на отметке ниже отметки чистого пола на 15 см. Далее на поверхность основания печи укладывается 2 слоя гидроизоляции (рубероид).

Принцип работы голландки

Отличительной особенностью голландской печи является шестиканальная система дымохода, по которому циркулирует нагретый газ.

Выходя из топочной камеры, дым по восходящему потоку поднимается вверх. За время своего пути он успевает нагреть стенки печи. Затем он остывает и опускается вниз к топке. Нагреваясь, он поднимается по второму каналу и т.д. Шестой канал уже выводит дым наружу через дымоход.

Система работы голландки

Шестиканальная система позволяет печи прогреваться равномерно, без резких перепадов и долго сохранять тепло.

Если говорить о конструкции голландки, то здесь главными элементами являются:

  • большая топка;
  • дымовая труба;
  • 6 дымовых каналов.

Каких бы габаритов не выкладывалась голландская печь, топливник у нее всегда большой и имеет прямоугольную форму, при этом сама конструкция голландки может быть полукруглой, треугольной и т.д.

Элементы печи-голландки

Большая топка значительно повышает эффективность и позволяет в дальнейшем дополнить конструкцию системой водяного отопления.

Дымовая труба голландки соединяется боковой частью с дымоходом, а их соединительным звеном выступает металлическая труба.

Если печь необходимо быстро остудить, то достаточно открыть заслонку.

Стандартная схема печи

Другие советы

Гостиная с кухней может быть совмещена и декорирована с разными недочетами

Важно просчитать и предвидеть все заранее.
Оформители и мастера делятся советами, которые помогут избежать проблем при ремонте и обустройстве:

О того, насколько детально будет составлен проект, зависит результат. Как ни странно, стоит учесть рост близких и родных. Также советуют просчитать примерное количество возможных гостей.
Избавиться от запаха пищи можно, если установить сильную вытяжку или систему вентиляции

Небольшие модели больше подходят хозяйкам, которые мало готовят.
Если в гостиной планируется спальное место, то важно, чтобы звон приборов и другой кухонной утвари не был слышен. Бесшумные посудомоечные машины и прочая техника придутся кстати.

Кроме того, можно установить раздвижную дверь и поставить перегородку со звукоизоляцией. Если есть чувствительность к ультрафиолету, хозяева вешают плотные занавеси из светонепроницаемой ткани.
Если бытовые приборы не подходят к направлению интерьера, их прячут за мебелью или убирают в кухонные шкафчики.
При установке светильников и ламп руководствуются несколькими критериями

Важно, чтобы свет равномерно падать на все пространство. Особенно яркое освещение предпочтительно в кухонной зоне и там, где установлен обеденный стол

В гостиной дизайнеры создают приглушенную атмосферу, используя настенные светильники и настольные лампы. Многоуровневые натяжные потолки со светодиодной лентой тоже хорошо смотрятся в этой комнате.
Влагостойкие отделочные материалы более долговечны, их легко мыть. Таким образом, они долго сохраняют свой внешний вид.
Кухня, совмещенная с гостиной, сочетает в себе:

  • личные вкусы хозяев;
  • надежные материалы для отделки;
  • актуальные дизайнерские идеи;
  • удобство;
  • тенденции. Лучшие фото дизайна кухни гостиной

Устройство конструкции

Конструкцию голландской печи с полным правом можно назвать бесхитростной. Главная особенность состоит в том, что топка сообщается с дымоходом не напрямую, а посредством лабиринта из каналов (от того печи данной разновидности и называют канальными), проходя через который дымовые газы успевают отдать больше тепла кирпичной кладке. Классическая голландская печь в разрезе показана на рисунке.

Схема устройства голландской печки

Какие-либо сложные расчёты при проектировании «голландки» не требуются и что-либо в ней существенно нарушить практически невозможно. Поэтому и какой-либо определённой порядовки, которой нужно строго следовать, не существует. Достаточно выдержать в определённых пределах соотношения основных размеров.

Быстрый прогрев печи обусловлен сочетанием двух факторов:

  • увеличена площадь внутренней поверхности газохода (за счёт устройства канального лабиринта);
  • уменьшена материалоемкость печи.

Заметим, что объем используемых материалов уменьшен в разумных пределах — теплоёмкость печи является вполне достаточной. Однако, на целые сутки её не хватит — печь придётся топить как минимум два раза.

Выходной дымоотводящий канал направлен не вверх, как у многих других печей, а в сторону, то есть наличие насадной трубы не предусмотрено. Эта особенность даёт возможность подключать несколько печей к одному приставному (коренному) дымоходу

Для старинной Голландии это было принципиально важно, поскольку налог там взимался именно по количеству дымовых труб

Свод топки является не арочным, а плоским, что делает печь ещё более простой в изготовлении.

Некоторые изобретатели с той или иной целью видоизменяли голландскую печь. Например, И. Г. Утермарк придал ей круглую форму.

Утермарковка

На схеме показан упрощённый дымооборот, состоящий из 3-х каналов, но в некоторых разновидностях утермарковок их число могло достигать 12-ти. Печь оснащена стальным кожухом, благодаря чему появилась возможность уменьшить толщину стенок до ¼ кирпича. Это резко снизило стоимость утермарковки, в силу чего она прочно укрепилась в «бюджетном» сегменте. Но при этом сильно понизилась и теплоёмкость — топить такую печь приходится довольно часто. Кроме того, из-за особенностей конструкции она имеет низкий КПД, сильно чадит и быстро зарастает сажей.

Более высокими техническими характеристиками обладает голландка советского изобретателя В. Е. Грум-Гржимайло. В отличие от утермарковки, она снабжена колосниковой решёткой, а в надтопочной части имеется колпак. Колпаковая версия оказалась весьма экономичной — по КПД она почти сравнялась с русской печью (свыше 80%).

Печь Грум-Гржимайло

Сообразно потребностям владельцев домиков на садово-огородных участках, большая голландская печь преобразилась в малую дачную, причём существует несколько разновидностей таких печей.

Пример дачной голландской печки с варочной плитой

Одну из них — оснащённую варочной поверхностью — мы научимся строить самостоятельно.

Плюсы и минусы голландских печей

У конструкции немало плюсов, иначе бы голландка не имела столь почтенной истории.

Достоинства голландок:

  • конструкцию можно изменять без ущерба для прочности и КПД печки, главное, чтобы не было чересчур грубых просчетов;
  • многофункциональность — можно взять схему отопительной голландки и дополнить ее плитой, при этом конструкция будет обогревать ничуть не хуже;
  • компактность — можно выложить печь размером 50х50 см;
  • умеренный расход кирпича — большую голландскую печь складывают из 600 – 700 шт., в то время как малая русская печка требует для своего изготовления не менее 1300 кирпичей, при этом греет хуже большой голландки;
  • мало кирпичей означает малый вес — маленькую голландку без проблем выдерживает стандартное перекрытие;
  • топочную часть можно «растянуть» на 2-3 этажа без уменьшения КПД;
  • простая конструкция дымохода — в нем всегда можно найти место для водогрейного котла или духовки;
  • голландка мгновенно прогревается и долго остывает, что дает возможность экономить топливо на предварительном прогреве;
  • голландку не нужно топить регулярно — после перерыва можно затапливать сразу на прогрев, и конструкция не треснет;
  • высокий коэффициент теплоотдачи — большая голландка обогревает 60 квадратных метров, большая русская печка – 45 квадратных метров;
  • можно строить из любого кирпича, так как тонкие стенки и продуманное устройство делают голландку нечувствительной к тепловому деформированию.

Видео:

Минусы печи голландки:

  • небольшой коэффициент полезного действия — около 40 %, существуют сложные конструкции с увеличенным КПД, но даже им далеко до показателей русской печки;
  • после протопки нужно быстро закрывать вьюшку, иначе кирпичи остынут с феноменальной скоростью, потому что дымоходные каналы затягивают холодный воздух внутрь конструкции, действуя как сифон;
  • нельзя топить быстросгорающими материалами: хворостом, соломой, опилками — КПД печи в этом случае будет практически нулевым;
  • недостаточно высокая теплоемкость, поэтому зимой печь приходится топить два и более раз в день;
  • дымоход быстро забивается сажей и может загореться;
  • оптимальный режим протопки голландки — тление, при разведении сильного огня в ней начинает выделяться угарный газ.

Существуют правила пожарной безопасности, обязательные для всех печей.

Хотя голландка считается безопаснее других конструкций, при ее эксплуатации все равно нужно соблюдать все положенные противопожарные меры.

Видео:

Чтобы защитить перекрытие от случайно выпавшего из топки уголька, пол перед топкой застилают металлическим листом. Дымоход чистят от сажи не меньше двух раз в год.

Нельзя использовать топливо, не соответствующее по размеру габаритам топки, так как торчащие из топочного отверстия концы поленьев могут стать причиной пожара.

Предметы интерьера должны находиться не ближе, чем в 50 см от любой из поверхности печки.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
