Гидрострелка с коллектором - схема изготовления и расчет

Гидрострелка с коллектором: преимущества использования и особенности выполнения конструкции

Что такое программируемое реле?

Небольшое по размерам коммутируемое устройство, которое включает в состав конструкции несколько входов и выходов, обеспечивающих:

Содержание

  • функции реле,
  • функции таймера,
  • функции счётчика в одном устройстве,

получило название – программируемое реле. Большая часть такого рода приборов содержат относительно небольшое количество входов / выходов. Тем не менее, разработаны также конструкции с поддержкой более двух десятков дискретных входов и выходов, поддерживающие до восьми аналоговых входов и восьми аналоговых выходов.

Одна из конструкций релейного устройства, которую можно рассматривать в качестве распространённого (классического) варианта исполнения. При достаточно солидных габаритах, функционал прибора явно ограничен

Программируемые реле часто включают в состав конструкции встроенный ЖК-дисплей (6-ти строчный, 20 символьный) для отображения функций программы, переменных и конфигурации. Также устройство наделяется клавишами и кнопками управления на передней панели:

  • для навигации;
  • ввода и редактирования программы и параметров;
  • запуска, останова, настройки устройства.

Между тем встроенные дисплеи приборов имеют определённые ограничения. Поэтому знания работы приложения и переменных, использование рабочей инструкции, всё это зачастую требуется оператору, учитывая недостаток вывода информации на дисплее.

Даже при условии обеспечения программируемым реле простой установки, минимальной проводки и удобства программирования — микро ПЛК рассматриваются серьёзными конкурентами таких приборов.

Программируемое реле и ПЛК: требования к обучению работе

Распространённое заблуждение в отношении программируемых реле заключается в том, что, по мнению пользователей, на такие приборы не требуется никакого обучения для освоения программной среды. Но практика показывает — если есть необходимость организации нескольких точек ввода / вывода, сложность разработки кода для программируемого реле сопоставима с разработкой кода под микро ПЛК. Как правило, требуется использование программного обеспечения на базе ПК.

Так, обзор трёх из наиболее популярных программируемых реле высокого класса показал — объём на техническое руководство достигает 200 — 550 страниц. Кроме того, каждое устройство сопровождает почти 200 страниц руководства пользователя. Каждое из трёх рассмотренных приборов, при этом, оценивается на рынке дороже, чем микро ПЛК, демонстрируя отсутствие многих функций и возможностей логического контроллера.

Как программируемые логические контроллеры, так и программируемое реле зачастую используют программное обеспечение для создания аппаратной конфигурации в соответствии с требованиями индустриального приложения. Программное обеспечение, как правило, доступно загрузить бесплатно с ресурса онлайн или с носителя, прилагаемого в комплекте производителем.

Дополнительные функции гидрострелок

Усовершенствованные модели совмещают функции разделителя, регулятора температуры и сепаратора. Клапан-терморегулятор обеспечивает температурный градиент вторичных контуров. Выделение растворенного кислорода из теплоносителя снижает риск эрозии внутренних поверхностей оборудования. Удаление из потока взвешенных частиц продлевает срок службы рабочего колеса и подшипников циркуляционных насосов.

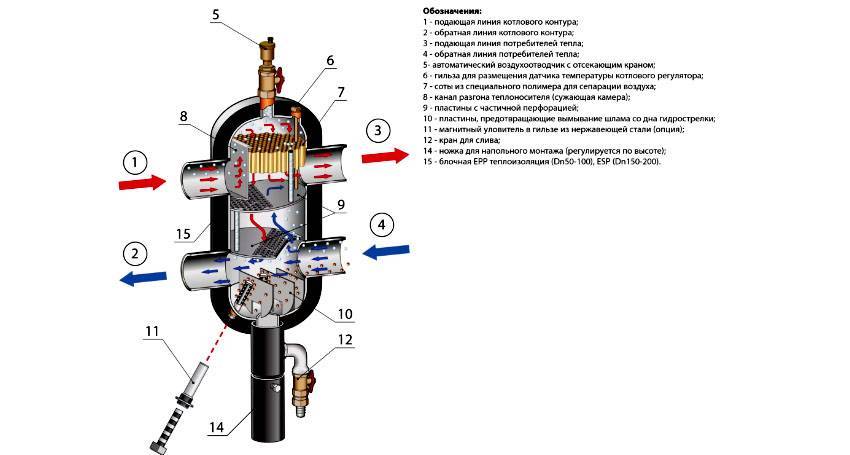

На фото изображена модель гидрострелки для отопления в разрезе:

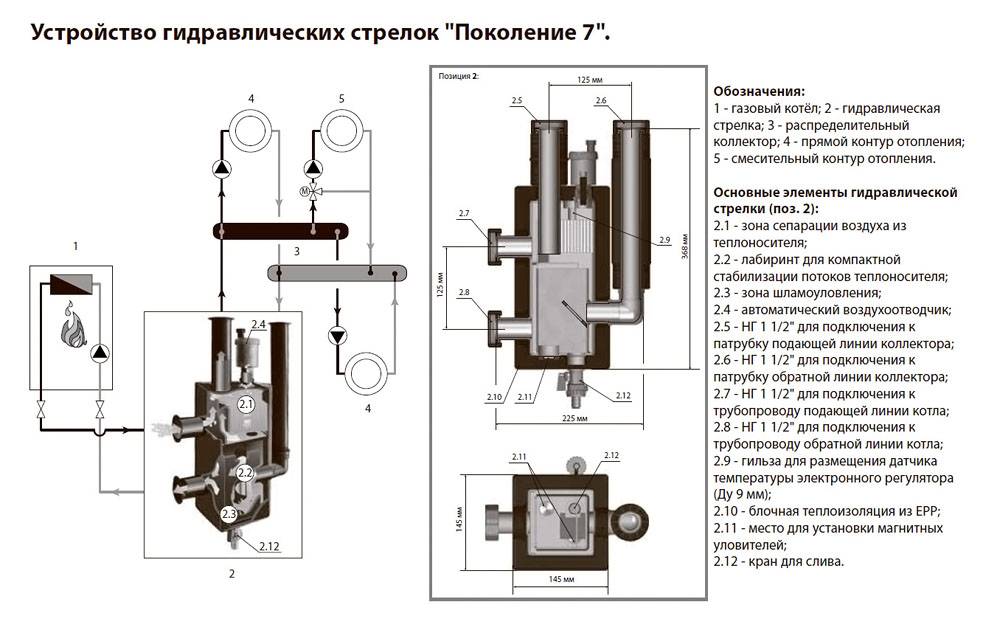

Устройство гидрострелки — вид в разрезе

Горизонтальные перфорированные перегородки разделяют внутренний объем пополам. Потоки подачи-обратки соприкасаются в зоне «нулевой точки» и скользят в разные стороны, не создавая дополнительное сопротивление.

Сверху, в высокотемпературной зоне, расположены пористые вертикальные пластины деаэрации. Сборник шлама и магнитный уловитель (магниевый анод) расположены в нижней части корпуса.

Конструктивные опции гидрострелки: манометр, датчик температуры, клапан терморегулятор и линия для запитки системы при запуске. Сложному оборудованию необходима наладка, регулярные осмотры и техническое обслуживание.

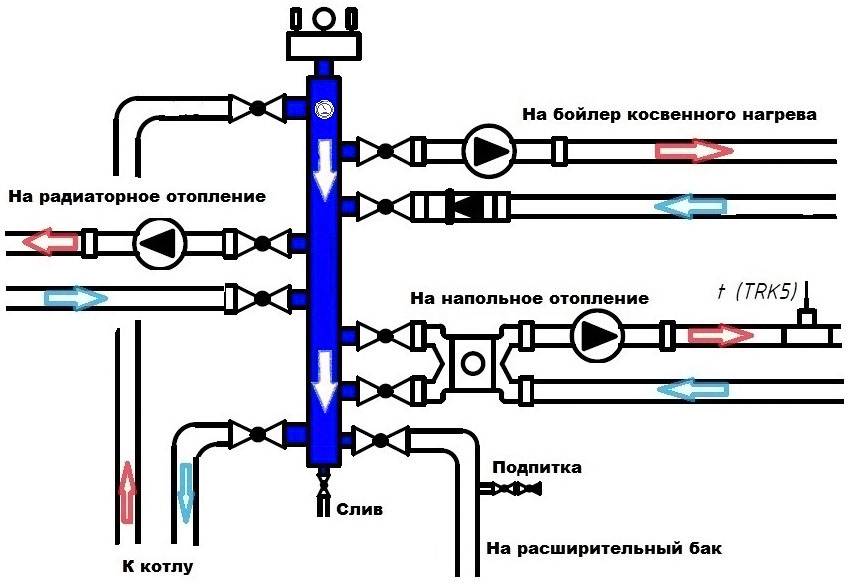

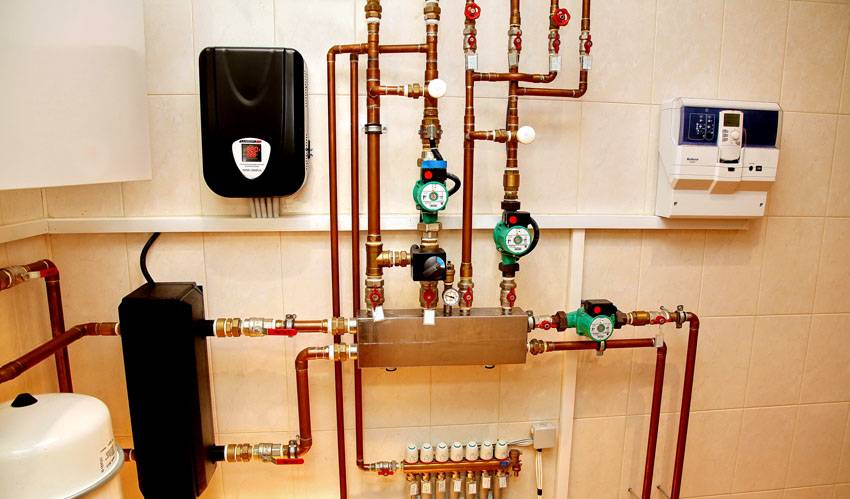

Принцип работы коллектора с гидрострелкой на 3 контура отопления

По каким параметрам выбирается гидрострелка в системе отопления частного дома

Есть всего два параметра, по которым можно выбрать гидрострелку:

  • Мощность. Для определения данного параметра необходимо сложить тепловые мощности контуров системы отопления. Мощность гидрострелки должна быть равна суммарной мощности котлов, входящих в данную систему. Не будет проблемой, если этот показатель гидравлического разделителя будет выше, однако прибор с меньшей мощностью недопустим. К примеру, аппарат с параметром 100 кВт подойдет для системы в 85, 90 или 95 кВт. Но если суммарный показатель котлов составляет 105 кВт, то необходимо выбрать другую гидрострелку, с большей производительностью.
  • Общий объем пропускаемого теплоносителя.

Принцип функционирования

Гидрострелка для отопления в разрезе представляет собой отрезок полой трубы с квадратным сечением. Работает такое устройство очень просто. Воздух сепарируется и устраняется автоматическим отводчиком воздуха. Отопительная система разбивается на 2 разных контура – большой и малый. Малый контур представляет собой котел/гидрострелку, а большой – котел/гидрострелку/потребитель.

Когда отопительный котел обеспечивает количество носителя тепла, которое равно его потреблению, то в гидрострелке жидкость идет только горизонтально. Если это равновесие нарушается, то носитель тепла идет в малый контур, после чего увеличивается температура перед котлом. Котел на такие изменения реагирует отключением, а носитель тепла продолжает двигаться до того момента, пока температура понизится до определенного значения. Затем котел опять включается. Таким образом, гидроразделитель в системе отопления обеспечивает баланс контуров котла и котельной, при этом гарантируя независимую работу каждого отдельного контура.

Как рассчитать

Гидрострелки отличают по определенным параметрам:

  • порядку подачи воды в систему;
  • порядку отвода воды;
  • местонахождению входящих или же исходящих патрубков;
  • по емкости.

Для того, чтобы рассчитать диаметр гидрострелки (или же патрубка, который подводится), нужно знать некоторые значения, указанные ниже. Механизм сопоставляется, учитывая самый большой поток воды, который может прогнаться через систему и самую низкую скорость воды в гидрострелке и патрубках.

Замечание специалиста: самая большая скорость потока воды через поперечное сечение должна быть не более 0,2 мс.

А также при расчете необходимо еще знать такие значения:

  • диаметр гидравлической стрелы в мм (D);
  • диаметр патрубка подводного в мм (d);
  • максимальный проток воды по стрелке в м3час (G);
  • максимальная быстрота хода воды в мс (w);
  • теплоемкость (т.е. тепловая мощность) (c);
  • производительность котла в кВа (Р);
  • разница температуры подачей и возвратом в градусах (∆Т).

И когда собраны все вышеперечисленные данные, переходим к самим вычислениям.

Итак, с помощью калькулятора вычисляем:

насколько зависим диаметр гидравлической стрелки от водотока: D=3*d=1000*√((4*G)/(П*3600*w)) Либо же: D=3*d=18.8*√(G/W)

Рекомендация специалиста: при отсутствии насоса, нужно указать разницу температур в пределах 10◦С между подаваемой и возвращаемой жидкостью отопительной системы.

зависимость диаметра гидравлической стрелки от самой высокой мощности котла: D=3*d=18.8*√(G/W)=18.8*√(7.6/0.2=11.6).

Устройство гидрострелки

В продаже есть гидроразделители разной формы и размера. В любом случае устройство гидрострелки максимально простое. Независимо от конфигурации и габаритов прибора его конструкция соответствует определенным принципам. Также в продаже есть универсальные модели, объединяющие в себе коллектор и разделитель.

Разделитель имеет цилиндрический корпус, от которого отходят несколько патрубков. При желании его можно изготовить самостоятельно. Обычно гидроразделитель устанавливается вертикально, но это не обязательно. Такое расположение является классическим, потому что при вертикальной установке проще отводить газы и удалять нерастворимый осадок. В большинстве случае это сварная конструкция из металлических труб. Но такое устройство можно сделать из отрезков медных или полипропиленовых труб.

Расчет гидрострелки

Расчет гидравлического распределителя выполняют по формуле D для учета максимального режима по заводским параметрам котла:

D = 3*d=1000* √ (4*Q)/(π *3600*ω)=18.8*√G/ ω,мм

Расчет диаметра гидрострелки с учетом проектной тепловой мощности котлоагрегата и разности температур на прямой и обратке:.

D = 3*d=1000* √ (4*P)/(π *C* ∆T*ω)=17.4*√G/(ω* ∆T),мм

Диаметр патрубка гидрострелки для входящего теплоносителя:

d = √ (4*Q)/(π*V), мм

Где:

  • D — Д корпуса распределителя, мм;
  • D — Д входного патрубка, мм;
  • P — проектная теплопроизводительность напольного котла, кВт;
  • G — наибольший расход теплоносителя через распределитель, м3/час;
  • C — теплоемкость воды, Вт/(кг*C);
  • V — скорость воды через КО, м/с;
  • Q — расчетный часовой расход воды в КО, м3/ч.

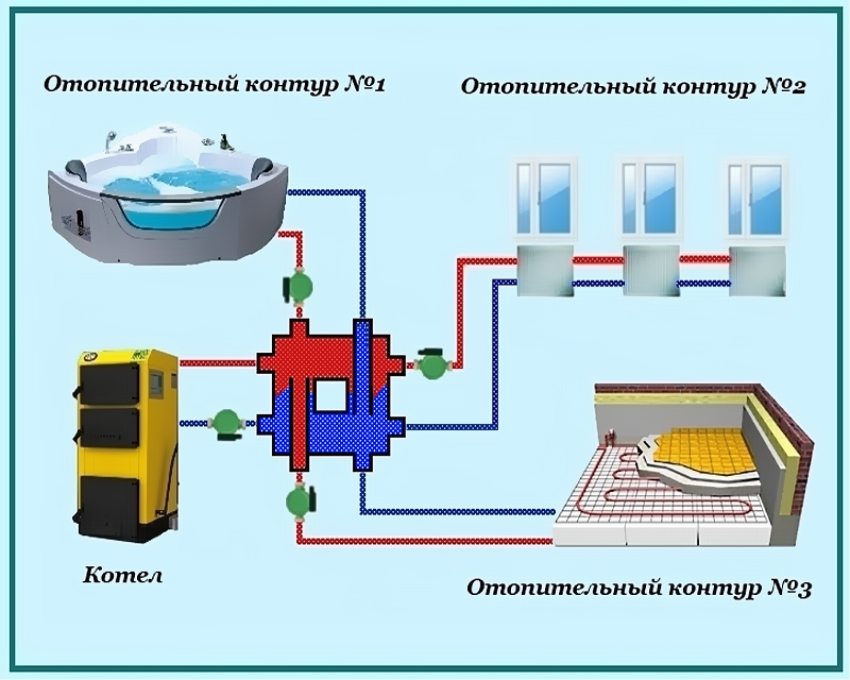

Использование гидрострелки для нескольких контуров

Для того, чтобы подобное устройство можно было использовать для нескольких контуров, его устройство должно быть следующим. С одной стороны цилиндра на определенной высоте находится два патрубка – подача и обратка котла. С другой пары патрубков, по одной на каждый из контуров. При этом следует понимать, что чем выше будет расположена подача контура, тем горячее будут радиаторы отопления на нем. Если смотреть со стороны, все кажется довольно простым. На самом деле так и есть. Единственной сложностью здесь могут стать необходимые расчеты, как высоты расположения отводов, так и их диаметр и размер основного цилиндра емкости.

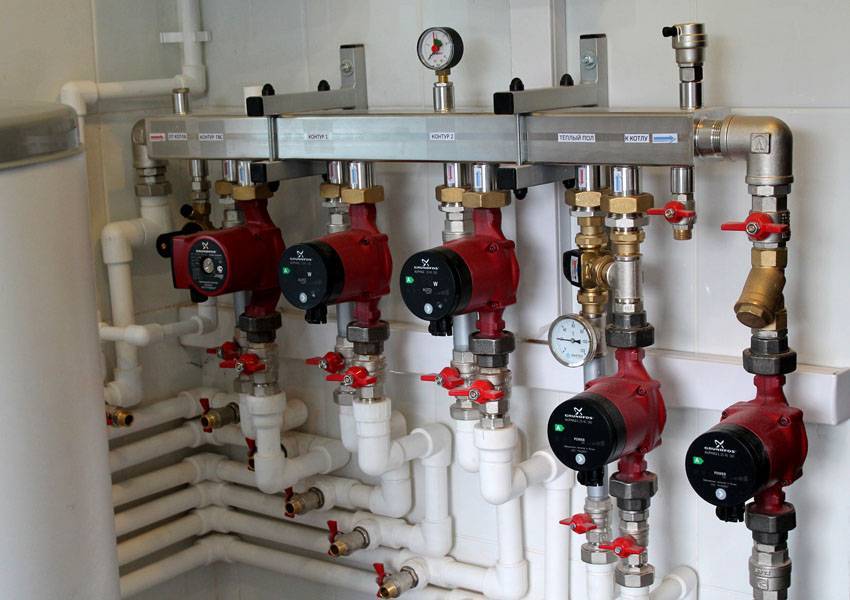

Судя по размерам гидравлического разделителя, система достаточно велика

Полезная информация

Гидрострелка и солнечный коллектор

Гидрострелка и солнечный коллектор относятся к устройствам, выполняющим аналогичные водопроводным гребенкам функции – собирают в одном корпусе носитель из нескольких источников и распределяют его по контурам различного назначения.

Гидравлический распределитель устанавливают в тех случаях, когда для отопления используют значительные объемы теплоносителя, связанные с большим количеством контуров и площадями отапливаемых помещений. К стояковой гидрострелке подключают котел, гидроаккумулятор, коллекторы радиаторов отопления и теплых полов, бойлер, насосное оборудование с установкой циркуляционного насоса на каждое коллекторное звено.

Устройство предназначено для стабилизации давления и выравнивания температуры в подключенных контурах, обеспечивает удобство подсоединения распределительных узлов. Гидрострелка представляет собой вертикально (иногда используют горизонтальную установку) расположенную емкость (трубу большого диаметра) круглого или прямоугольного сечения с приваренными боковыми штуцерами, в верхней части которой находится клапан для развоздушивания, а снизу вмонтирован кран для слива теплоносителя.

Рис. 12 Плоский солнечный коллектор

Солнечные батареи применяют в районах с большим количеством солнечных дней в году, также для экономии энергоресурсов используют солнечные коллекторы дополнительного подогрева теплоносителя, используемого для отопления и других хозяйственных целей.

Если солнечные батареи преобразуют ультрафиолетовое излучение в электрическую энергию, то солнечные коллекторы предназначены для нагревания теплоносителя, которым является воздух или жидкость.

Наиболее простое и популярное в быту коллекторное устройство сконструировано и работает следующим образом. В металлическом корпусе под защитным стеклом размещается теплоприемник – пластина черного цвета с запрессованным змеевиком из меди или алюминия, покрытом черным абсорбентом, приемник солнечного излучения располагается на слое утеплителя. Охлажденный теплоноситель перемещается по змеевику с помощью циркуляционного насоса системы отопления и после нагревания солнечным излучением поступает в котел.

Описанная система имеет высокие тепловые потери, поэтому в более дорогих схемах используют покрытый абсорбирующим слоем трубопровод, помещенный в вакуум. Внешне устройство напоминает ряд стеклянных колб с откачанным воздухом, внутри которых размещены нагреваемые медные трубы с хладагентом, каждая труба подключена к распределительному солнечному коллектору. В подобных системах в качестве теплоносителя используется специальный хладагент, имеющий низкую температуру кипения, при нагревании он превращается в пар и передает свою энергию протекающему в теплообменном коллекторе носителю.

Рис.13 Вакуумный солнечный коллектор – принцип действия

Печь на отработанном масле: варианты изготовления устройства своими руками

Для чего нужна гидрострелка: принцип работы, назначение и расчеты

Многие системы теплоснабжения в частных домовладениях отличаются разбалансировкой. Гидрострелка позволяет разделить контур отопительного агрегата и вторичный контур отопительной системы. Это позволяет повысить качество и надежность системы.


Особенности работы устройства

Выбирая гидрострелку, нужно внимательно изучить принцип работы, назначение и расчеты, а также узнать достоинства прибора:

  • разделитель необходим для гарантии выполнения технических характеристик;
  • устройство поддерживает температурный и гидравлический баланс;
  • параллельное подсоединение обеспечивает минимальные потери тепловой энергии, производительности и давления;
  • защищает котел от теплового удара, а также выравнивает циркуляцию в контурах;
  • позволяет сэкономить топливо и электроэнергию;
  • сохраняется постоянный объем воды;
  • снижает гидравлическое сопротивление.


Функционирование прибора с четырех ходовым смесителем

Особенности работы гидрострелки позволяют нормализовать гидродинамические процессы в системе.

Устройство гидрострелки отопления

Прежде, чем купить гидрострелку для отопления нужно разобраться в устройстве конструкции.


Внутреннее устройство современного оборудования

Гидроразделитель представляет собой вертикальный сосуд из труб большого диаметра со специальными заглушками по торцам. Размеры конструкции зависят от протяженности и объема контуров, а также от мощности. При этом металлический корпус устанавливается на опорные стойки, а изделия небольшого размера крепятся на кронштейнах.

Подсоединение к отопительному трубопроводу производится с помощью резьбы и фланцев. В качестве материала для гидрострелки применяется нержавеющая сталь, медь или полипропилен. При этом корпус обрабатывается антикоррозийным веществом.


Особенности конструкции

Дополнительные функции оборудования

Принцип работы, назначение и расчеты гидрострелки можно узнать и выполнить самостоятельно. В новых моделях присутствуют функции сепаратора, разделителя и регулятора температуры. С помощью терморегулирующего клапана обеспечивается градиент температур для вторичных контуров. Устранение кислорода из теплоносителя позволяет уменьшить риск эрозии внутренних поверхностей оборудования. Удаление лишних частиц увеличивает срок службы рабочего колеса.

Внутри устройства есть перфорированные перегородки, которые делят внутренний объем пополам. При этом не создается дополнительное сопротивление.

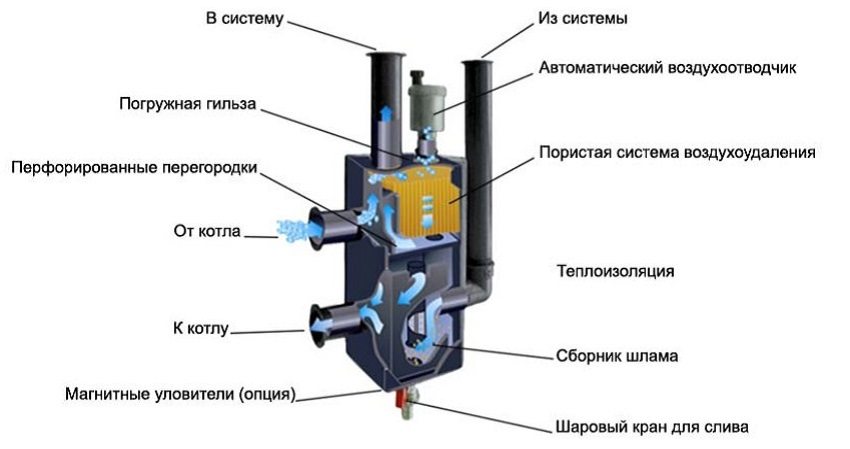

На схеме показано устройство в разрезе

Принцип работы гидрострелки в системах отопления

От скоростного режима теплоносителя зависит выбор гидрострелки. При этом буферная зона отделяет отопительную цепь и котел отопления.

Существуют следующие схемы подключения гидрострелки:

нейтральная схема работы, при которой все параметры соответствуют расчетным значениям. При этом конструкция обладает достаточной суммарной мощностью;


Использование контура теплого пола

определенная схема применяется, если котел не обладает достаточной мощностью. При недостатке расхода требуется подмес охлажденного теплоносителя. При разнице температур срабатывают термодатчики;


Схема системы отопления

 объем потока в первичном контуре больше, чем расходование теплоносителя в второстепенной цепи. При этом отопительный агрегат функционирует в оптимальном режиме. При отключении насосов во втором контуре теплоноситель перемещается через гидрострелку по первому контуру.


Вариант использования гидрострелки

Производительность циркуляционного насоса должна быть на 10 % больше, чем напор насосов во втором контуре.


Особенности работы системы

В данной таблице продемонстрированы некоторые модели и их стоимость.

ИзображениеМоделиСвойстваСтоимость, руб.
Cidruss TПК -40-20*3Низколегированная сталь. Мощность отопительной системы – 40 кВт. Максимальная температура теплоносителя 110 градусов.5 680
Север – 60 К2 AISIСоединяет два контура отопления, коллектор и гидравлический усилитель. Гарантийный срок 5 лет. Мощность – 50 кВт.7 180
IVR Гидравлическая стрелкаМаксимальное давление – 6 бар. Материал – сталь. Максимальная температура – 110 градусов.8 700
Meibes ВТ 25 до 50 кВт.Подходит для отопительной системы закрытого типа. Рабочее давление – 6 бар. Максимальная температура – 110 градусов.15 200
ValtecМощность -104. Корпус выполнен из бронзы. В комплекте воздухоотводчик, стальные кронштейны и шаровые краны.16 500
Эверест, фланцевый гидравлический разделитель.Предназначен для защиты чугунного оборудования от тепловых ударов.13 900
Гидрострелка WattsМатериал изготовления – высоколегированная сталь11 800


Расчет устройства

Принцип работы гидрострелки.

Гидрострелка отделяет котловые контура от контуров потребителей, которые подключаются к коллектору (контура радиаторные, теплые полы, водонагреватели и тд.). Благодаря конструкции гидрострелки разница перепадов давления между подающей линией и обратной линией системы отопления к котлам практически равна нулю.

dP— будет неизменно и постоянно, независимо от включения насосов котлов КН1 и КН2, насосов контуров отопления Н1 — Н4.

Постоянно работающий насос КН1 и Кн2 обеспечивает постоянный расход теплоносителя через котел, это снижает разницу температуры теплоносителя выходящего из котла и приходящего обратно, вдобавок снижает риск разрушения чугунного теплообменника котла практически до нуля (0,001%).

В случае применения настенного котлапостоянный расход через проточный теплообменник, не дает перегреваться теплообменнику и увеличивает срок его службы.

Для чего нужна гидрострелка

Если у вас в доме планируется монтаж простой системы отопления закрытого типа, где задействовано не более 2 циркуляционных насосов, то гидравлический разделитель вам точно не понадобится.

Когда контуров и насосов – три, при этом один из них предназначен для работы с бойлером косвенного нагрева, то и здесь можно обойтись без гидрострелки. Задуматься о разделении отопительных контуров надо в ситуации, когда схема выглядит следующим образом:

В представленной схеме гидрострелки нет, но без ее монтажа тут явно не обойтись. Есть 4 контура, в которых действует столько же насосов разной производительности. Самый мощный из них создаст в подающем коллекторе разрежение, а в обратном – повышенное давление. При одновременной работе насосу меньшей производительности просто не хватит сил на преодоление этого разрежения и он не сможет отобрать теплоноситель на свой контур. По итогу ветвь не будет функционировать, поскольку насосы мешают друг другу.

Чтобы устранить перепад давления ΔР, возникающий между коллекторами и дать возможность всем насосам спокойно отбирать нужное количество теплоносителя, в схему включается гидрострелка. Она представляет собой полую трубу расчетного сечения, чьей задачей является создание зоны нулевого давления между теплогенератором и несколькими потребителями. Как действует этот элемент в схеме обвязки котла, описано в следующем разделе.

Схемы самостоятельного изготовления гидрострелки

При сборке гидрострелки своими руками, главное – верно произвести расчеты и обладать навыками работы со сварным аппаратом.

Прежде всего, необходимо найти оптимальные размеры гидроразделителя:

  • внутренний диаметр: разделить сумму всех мощностей нагревательных котлов в кВт на температурную разницу подачи и обратки, извлечь из полученного параметра квадратный корень, а затем умножить последнее значение на 49;
  • высота: умножить внутренний диаметр на шесть.
  • промежутки между патрубками: умножить внутренний диаметр на два.

Основываясь на полученных параметрах нужно составить чертеж или использовать одну из представленных ресурсом «Сантехник Портал» схем будущего гидрораспределителя. После этого нужно подготовить стальную трубку круглого или квадратного сечения, которая соответствует вычисленным показателям, и вварить в нее требуемое число патрубков с резьбовыми соединениями.

Вопреки простоте прибора, характеристики гидрострелки все равно должны соответствовать конкретным условиям. Также при самостоятельной сборке нужно понимать, от чего отталкиваться.

Классическая сборка типичной гидравлической стрелки основывается на «правиле трех диаметров». То есть диаметр патрубков — втрое меньше диаметра главного цилиндра разделителя. Патрубки находятся диаметрально противоположно, а их расположение по высоте тоже привязано к основному диаметру.

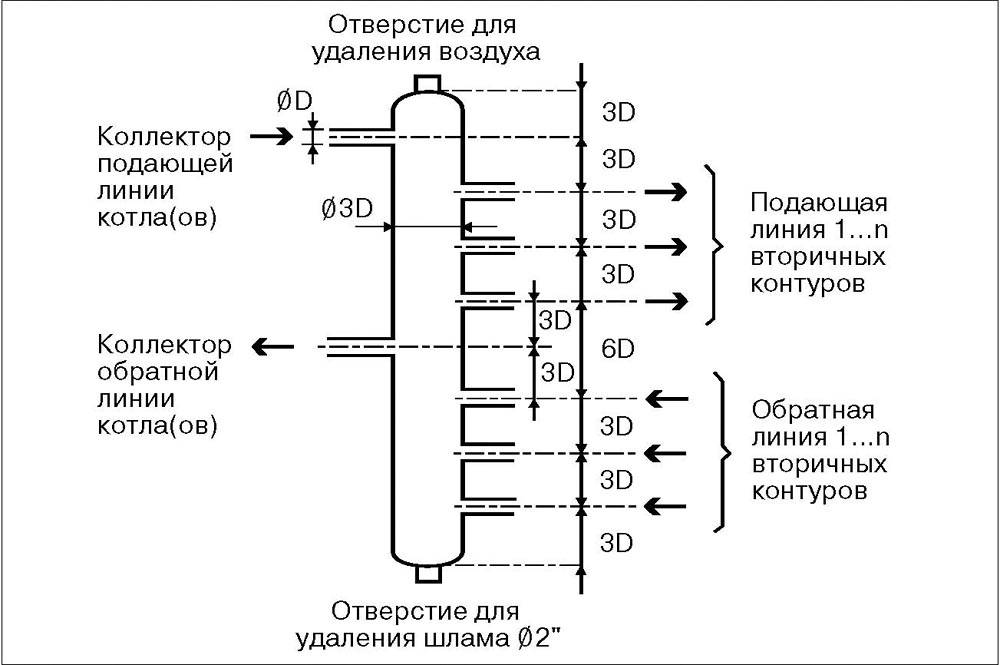

Классическая схема гидравлического разделителя:

Применяется также некоторое изменение положения патрубков – своеобразной «лесенкой». Данная модификация ориентирована главным образом на более результативное выведение газа и нерастворимых взвесей. При циркуляции по трубе подачи незначительное изменение направленности потока жидкости зигзагообразно вниз содействует наиболее лучшему устранению пузырьков газа.

На обратном потоке, наоборот, ступенька вверх, и это упрощает выведение твердого осадка. Кроме этого, данное размещение содействует оптимальному смешению потоков. Соотношения пропорций выбраны таким образом, чтобы создать условия скорости вертикального потока в диапазоне от 0,1 до 0,2 метров в секунду.

Превышать данный предел – запрещено. Чем меньше быстрота вертикального потока, тем эффективнее будет отделение воздуха и шлама. Чем медленнее движение, тем качественнее совершается смешение потоков с разной температурой. В результате по высоте устройства формируется температурный градиент.

Схема гидрострелки со ступенчатым расположением патрубков:

Если система обогрева содержит контуры с различными температурными режимами, то стоит использовать гидрораспределитель, выполняющий функции коллектора, причем на разных парах патрубков будет свое температурное давление. Это существенно сократит нагрузку на термостатические приспособления, сделает более управляемой всю систему, эффективной и экономной.

Чем ближе пара патрубков к середине, тем меньше напор температуры в трубке подачи, и тем меньше разница температур в подаче и обратке. К примеру, для батарей наилучший режим — 75 градусов в подаче с разницей Δt = 20 ºС, а для системы теплого пола хватает 40÷45 с Δt = 5 ºС.

Схема гидравлического разделителя с тремя выходами на контуры отопления:

Горизонтальное размещение. В подобных вариациях, разумеется, уже не идет речи об удалении осадка и воздуха. Размещение штуцеров значительно различается — для эффективного перемещения жидкости нередко используются схемы даже во встречным направлением потоков «малого» и отопительного контура.

Такую гидравлическую стрелку делают для того, чтобы, к примеру, более компактно разместить оборудование в котельном помещении, поскольку встречное направление потоков позволяет немного сократить диаметр трубок. Однако при этом конструкция должна соответствовать некоторым требованиям:

  • между патрубками одного контура должно сохраняться промежуток не менее 4d;
  • если входные патрубки обладают диаметром меньше 50 мм, то дистанция между ними не должна быть менее 200 мм.

Варианты схем гидравлического разделителя горизонтального расположения:

Встречаются также совершенно «диковинные» конструкции. К примеру, один умелец смог соорудить гидрострелку из двух секций обычного чугунного радиатора. С гидравлическим разделением данное приспособление справляется без проблем. Однако такой способ требует очень надежной термоизоляции прибора, иначе благодаря ему, возникнут абсолютно непроизводительные потери тепла.

По какой стоимости можно купить гидрострелку для отопления: обзор популярных производителей

На российских рынках в наше время достаточно большое количество производителей, которые предлагают подобные изделия. Рассмотрим самые известные марки и модели гидрострелок для отопления с указанием некоторых технических характеристик. Гидравлический разделитель может продаваться:

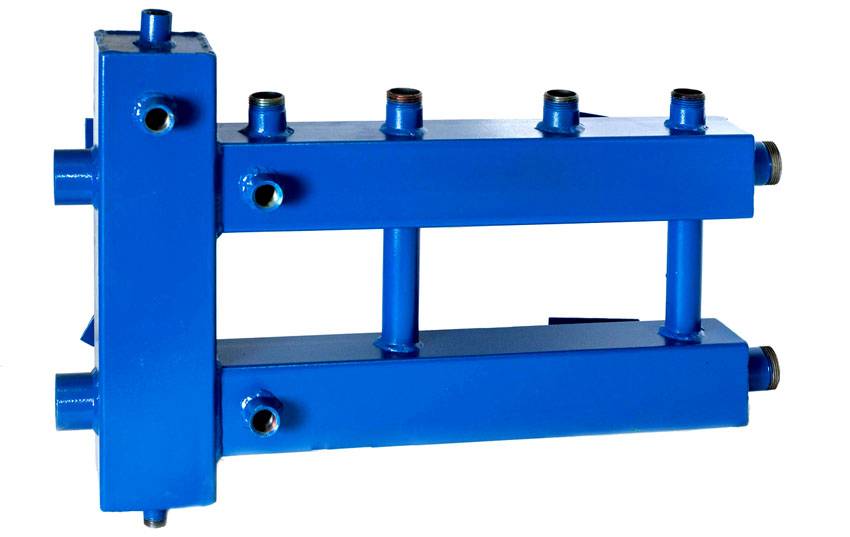

  • в комплекте с коллектором;
  • без коллектора.

Разделитель, изготовленный своими руками домашним мастером

Рассмотрим и тот и другой вариант

Марка и модельКоличество подключаемых контуровВозможная мощность котла, кВтМатериал изготовленияСредняя стоимость, руб.
Rilano Компакт350Сталь5400
GS 32-1160-130Нержавеющая сталь8200
Гидролого Супер-стандарт340Сталь7800
Gidruss GR-40-20140Углеродистая сталь3100
GS 32-2260-85Нержавеющая сталь10200
Эверест х5570Сталь8300
Эверест х3370Сталь6600
GS 25-3360-85Нержавеющая сталь12500

Интересна гидрострелка производства фирмы Valtek. Ее особенность в том, что сама фирма не занимается подобными изделиями. Из гидравлических разделителей в ее линейке всего одна модель – VALTEC VT.VAR00.G. Именно ее хотелось бы рассмотреть подробнее.

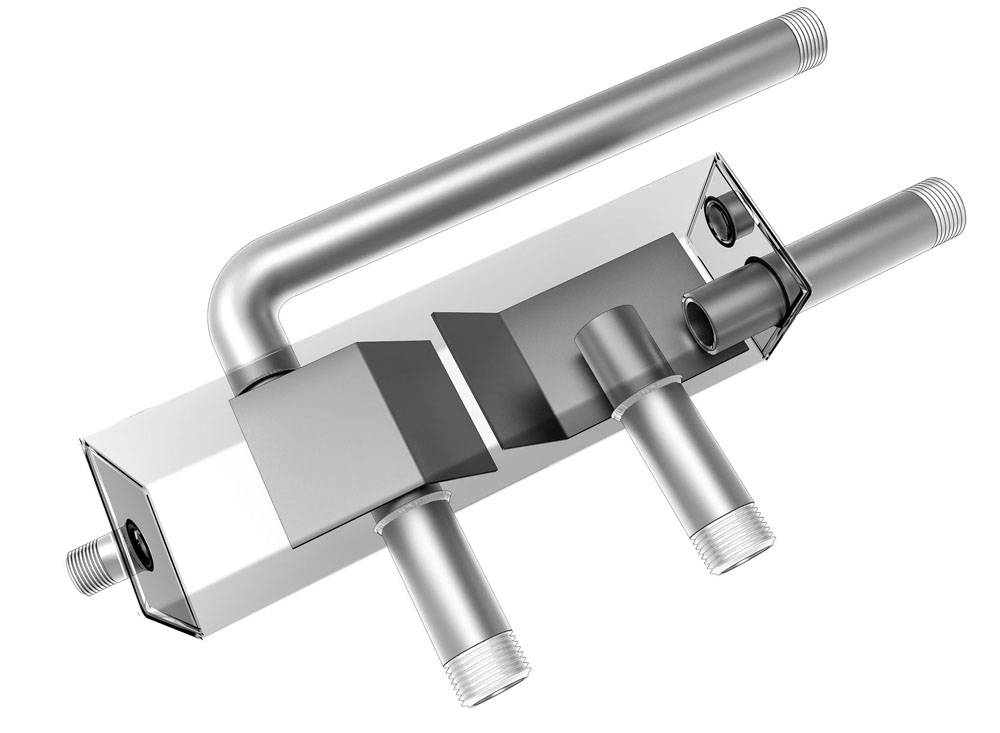

Многофункциональная гидрострелка в разрезе – схематическое изображение

В комплекте с изделием идет все необходимое, что требуется для этого узла системы отопления – шаровые краны, манометры и необходимые клапаны. Рассмотрим некоторые технические характеристики товара.

ХарактеристикаЗначение
Рабочее давление, МПа1,0
Пробное давление, МПа1,5
Максимальная температура рабочей среды, °С120
Допустимая температура окружающей среды, °СОт 0 до +60
Допустимая относительная влажность окружающей среды, %80
Максимальный расход теплоносителя, кг/ч4500
Максимальная подсоединенная тепловая мощность (при ΔТ = 20 °С), кВт104
Масса комплекта, г4500
Соединение с коллекторамиФитинг VT.0 606 1 1/4
Средний полный срок службы, лет50

Стоимость такого гидроразделителя на российском рынке составляет от 17 000 до 20 000 руб. в зависимости от региона продажи.

Гидравлическая стрелка справляется, даже если количество насосов велико

Как можно понять, купить гидрострелку (с коллектором или без него), можно достаточно просто. Вопрос в другом. Стоит ли тратить немалые деньги на оборудование, которое можно изготовить своими руками. Ведь даже если домашний мастер не владеет навыками сварного дела, всегда можно обратиться к профессионалам, которые за умеренную плату сделают все по чертежам и размерам. Экономия в этом случае будет внушительной. Главное – это правильные расчеты. К слову, вычисления производить необходимо и тогда, когда планируется приобретение готового изделия. Иначе как выбрать устройство, подходящее именно к определенной системе отопления.

Этнические направления

Основные характеристики коллекторной системы

Главное различие между коллекторным и стандартным линейным методом перераспределения теплового носителя – деление потоков на несколько независимых друг от друга каналов. Могут применяться различные модификации коллекторных установок, различающиеся комплектацией и размерным рядом.

Нередко коллекторную схему отопления называют лучевой. Это связано с конструкционными особенностями гребенки. При осмотре устройства с верхней точки можно заметить, что отходящие от нее трубопроводы напоминают изображение солнечных лучей

Конструкция сварного коллектора достаточно проста. К гребенке, представляющей из себя трубу круглого или квадратного сечения, подключают необходимое количество патрубков, которые, в свою очередь, подсоединяются к индивидуальным линиям контура обогрева. Сама коллекторная установка сопрягается с главным трубопроводом.

Также устанавливается и запорная арматура, посредством которой осуществляется регулировка объема и температуры нагреваемой жидкости в каждом из контуров.

Коллекторную группу, укомплектованную всеми необходимыми деталями, можно приобрести в готовом виде или же собрать самостоятельно, что существенно снизит расходную смету при проектировании обогрева

Положительные стороны эксплуатации системы обогрева, в основе которой находится распределительный коллектор, следующие:

  1. Централизованное распределение гидравлической схемы и температурных показателей происходит равномерно. Самая простая модель кольцевой гребенки двух- или четырехконтурного типа может достаточно эффективно сбалансировать показатели.
  2. Регулирование рабочих режимов тепломагистрали. Процесс воспроизводится за счет наличия специальных механизмов – счетчиков-расходомеров, узла подмеса, запорно-регулировочной арматуры и термостатов. Однако их установка требует правильных расчетов.
  3. Удобство обслуживания. Надобность в проведение профилактических или ремонтных мер не требует отключения всей сети отопления. За счет задвижной трубопроводной арматуры, монтированной на каждый отдельный контур, можно легко перекрыть поток теплоносителя на требуемом участке.

Тем не менее есть и недостатки в такой системе. В первую очередь – повышается расход труб. Компенсация гидравлических потерь осуществляется посредством монтажа циркуляционного насоса. Его требуется устанавливать на все коллекторные группы. Помимо этого, это решение актуально исключительно в отопительных системах закрытого типа.

Шаг укладки трубы теплого пола

Роль гидрострелки в современных отопительных системах

Дабы выяснить, что собой представляет гидрострелка и какие функции она выполняет, вначале ознакомимся с особенностями работы индивидуальных отопительных систем.

Простой вариант

Самый простой вариант отопительной системы, оборудованной циркуляционным насосом, будет выглядеть примерно следующим образом.

Безусловно, данная схема существенно упрощена, поскольку многие элементы сети в ней (к примеру, группа безопасности) попросту не показаны, чтобы «облегчить» картинку для восприятия. Итак, на схеме вы можете увидеть, прежде всего, отопительный котел, благодаря которому и нагревается рабочая жидкость. Также виден циркуляционный насос, посредством которого жидкость движется по подающему (красному) трубопроводу и так называемой «обратке». Что характерно, такой насос может устанавливаться как в трубопровод, так и непосредственно в котел (последний вариант присущ больше приборам настенного типа).

Обратите внимание! Еще в замкнутом контуре имеются отопительные радиаторы, благодаря которым и осуществляется теплообмен, то есть генерируемое тепло передается в помещение. Если насос грамотно подобран в плане давления и производительности, то его одного будет вполне достаточно для одноконтурной системы, следовательно, нет никакой необходимости в использовании иных вспомогательных устройств

Если насос грамотно подобран в плане давления и производительности, то его одного будет вполне достаточно для одноконтурной системы, следовательно, нет никакой необходимости в использовании иных вспомогательных устройств.

Более сложный вариант

Если площадь дома достаточно большая, то представленной выше схемы для него будет явно недостаточно. В таких случаях применяется сразу несколько отопительных контуров, поэтому схема будет выглядеть несколько по-другому.

Здесь мы видим, что посредством насоса рабочая жидкость поступает в коллектор, а оттуда уже передается на несколько отопительных контуров. К последним можно отнести следующие элементы.

  1. Контур высокой температуры (или несколько), в котором имеются коллекторы или же обычные батареи.
  2. Системы ГВС, оснащенные бойлером косвенного нагрева. Требования к перемещению рабочей жидкости здесь особенные, поскольку температура подогрева воды в большинстве случаев регулируется изменением расхода жидкости, проходящей через бойлер.
  3. Теплые полы. Да, температура рабочей жидкости для них должна быть на порядок ниже, поэтому и используются особые термостатические устройства. Тем более что контуры теплого пола имеют длину, существенно превышающую стандартную разводку.

Вполне очевидно, что один циркуляционный насос с такого рода нагрузками не справится. Безусловно, сегодня продаются высокопроизводительные модели повышенной мощности, способные создавать достаточно высокое давление, однако стоит подумать и о самом отопительном приборе – его возможности, увы, не безграничны. Дело в том, что элементы котла изначально предназначаются на определенные показатели напора и производительности. И данные показатели превышать не стоит, поскольку это чревато поломкой дорогостоящей отопительной установки.

Помимо того, сам циркуляционный насос, функционируя на пределе собственных возможностей для того, чтобы обеспечивать жидкостью все контуры сети, долго прослужить не сможет. Чего уж говорить о сильном шуме и расходе электрической энергии. Но вернемся к теме нашей статьи – к гидрострелке для отопления .

Заключение

Комната девочки-подростка делается функциональной, красивой и удобной. При выборе стиля желательно ориентироваться на пожелания и вкус девочки. Рекомендуется покупать только качественные и дорогостоящие материалы и мебель. Периодически придется повторно проводить ремонтные работы, изменяя помещение в соответствии с возрастом подростка.

Поделитесь в социальных сетях:FacebookXВКонтактеredditWhatsApp
Напишите комментарий
