Выбор и установка гибридного инвертора для солнечных батарей

Критерии выбора автономных инверторов

При выборе автономного инвертора обратите внимание на несколько главных характеристик. Выделим главные параметры и их особенности

Количество фаз

При выборе числа фаз учтите следующие моменты:

  • Если к вашему дому походит трехфазное напряжение (380 В), автономный инвертор также должен быть трехфазным.
  • В ситуации, когда к автомату подключено только однофазное напряжение (220 В), оборудование должно быть соответствующим.

Номинальная / пиковая мощность на выходе

Оптимально, чтобы номинальная мощность автономного инвертора равнялась сумме нагрузок (потребителей в доме). Для надежности лучше покупать оборудование с запасом и учетом пусковых токов.

Фактор пусковых I характерен для холодильного оборудования, насосов и иной техники с индукционной нагрузкой. В ней токи в момент запуска могут в 7-10 раз превышать номинальный параметр.

Для расчета перемножьте пусковой ток на напряжение в доме и сравните с пиковым параметром мощности (первый показатель должен быть ниже).

Если разработчик не указал пиковый мощностной параметр автономного инвертора, это означает, что номинальный параметр в реальности пиковый.

Форма U вых

Это ключевой параметр, от которого зависит качество работы приемников.

Здесь выделяется три типа:

  • Чистый синус.
  • Квази синусоида.
  • Прямоугольная синусоида.

Во избежание проблем в эксплуатации и повреждения оборудования рекомендуется выбирать автономный инвертор с правильной синусоидой.

Это связано с тем, что индуктивная нагрузка очень чувствительная к форме напряжения. Если на выходе устройства прямоугольная синусоида, основное оборудование не будет работать и может поломаться.

Квази синусоида — некий компромисс между чистой и прямоугольной синусоидой. Большая часть моделей автономных инверторов, представленных на рынке и имеющих такую характеристику, являются качественными. Но нужно быть осторожным, ведь попадаются и малонадежные варианты.

Защита оборудования

Хорошая модель автономного инвертора должна обладать полным набором разного рода защитных характеристик.

Выделим основные виды защит:

  • от перегрева;
  • защита АКБ;
  • от КЗ;
  • от перегруза на выходе.

Если на модели установлен вентилятор для принудительного снижения температуры, уточните у консультанта, функционирует ли он во всех ситуациях или включается только при повышении нагрузки выше определенного значения.

В лучших моделях вентилятор выключается при минимальной нагрузке

Как результат, автономный инвертор издает меньше шума, что важно при его установке в жилом доме

КПД

По параметру КПД можно понять, сколько энергии устройство расходует без пользы. Лучшие представители имеют КПД в диапазоне от 90 до 95%. Если этот параметр меньше 90%, 1/10 часть энергии будет расходоваться впустую, что является недопустимым для солнечных станций.

Собственное потребление

Показатель отображает, какую мощность потребляет оборудование без подключенной к нему нагрузки. Оптимально, если этот параметр составляет не больше 1% от номинальной мощности.

К примеру, если Sном автономного инвертора (номинальная мощность) составляет 3000 Вт, собственное потребление не должно превышать 30 Вт. Если устройство будет постоянно включено в сеть, лучше выбирать модель с низким параметром мощности.

Наличие спящего / дежурного режима

Суть опции состоит в отключении устройства, если оно не используется длительное время и отсутствует нагрузка.

В этом случае собственная мощность опускается до трех-шести Ватт. При этом автономный инвертор находится в режиме постоянного отслеживания тока, чтобы в любой момент включиться на полную мощность.

Но есть особенность. Во избежание трудностей с питанием девайсов, имеющих небольшие нагрузки, нужна опция ручного отключения дежурного / спящего режима. В этом случае владелец сможет сам активировать и деактивировать функцию в случае необходимости.

Если отключение не предусмотрено, возможна ситуация, когда автономный инвертор останется в дежурном режиме при подключении маломощной нагрузки, к примеру, зарядки.

В завершение отметим, что не берите слишком дешевые устройства, ведь их качество может оказаться далеким от идеала. Лучше выбирать модели с учетом производителя, характеристик и других параметров.

Виды инверторов для солнечных батарей и их характеристики

Существует два типа инверторов:

Сетевые

Предназначенные для установки между солнечной батареей и сетью переменного тока напряжением 220 вольт. Используются они исключительно днем и обеспечивают работоспособность единичных электроприборов, подсоединяемых непосредственно к инвертору.

Автономные

Используемые в системах солнечного энергоснабжения с применением аккумуляторов. В этом случае инвертор используют для преобразования постоянного тока от аккумулятора, который заряжается от солнечных батарей. Эти инверторы применяют в системах бесперебойного питания, обеспечивая полную независимость потребителя от нестабильной работы сети энергоснабжения.

Работа инвертора характеризуется формой выходного сигнала переменного тока.

Сформированный выходной сигнал бывает в виде:

  • чистой синусоиды;
  • квази-синусоиды (модифицированный синус);

Синусоидальные инверторы обеспечивают на выходе идеальную синусоиду сигнала переменного тока, которая намного превосходит имеющуюся в обычной сети энергоснабжения. Именно этот параметр обеспечивает надежную работу электроприборов, обладающих высокой чувствительностью к нестабильному напряжению. Такие инверторы отличаются высокой стоимостью и большими габаритами.

Инверторы с квази-синусоидой, вырабатывают переменный ток, имитирующий синусоиду в виде сигнала прямоугольной или треугольной формы, а также формы сигнала в виде трапеции. Такие инверторы наиболее востребованы, так как они намного меньше и дешевле синусоидальных инверторов. Правда их использование для электропитания приборов, чувствительных к перепадам сетевого напряжения крайне нежелательно.

Форма сигнала инвертора — синусоидальная (слева), модифицированный синус (справа)

Основные технические характеристики

Преобразователь частоты

Выбирать ИВ нужно, соразмеряя его возможности с условиями установки в той или иной схеме снабжения электрическим током. Выбор связан непосредственно с техническими характеристиками прибора:

  • Мощность должна быть равной общей нагрузке от домашних приборов и различных электроустройств. При этом нужно добавлять к величине параметра 15-25% на случай пикового потребления электроэнергии;
  • Вид выходного сигнала, который отображается формой синусоиды, влияет на подключение к нагрузке определённого электрооборудования. Дешёвые модели с квази-синусоидальной формой сигнала могут вызывать осложнения эксплуатации чувствительной аппаратуры по качеству сигнала. Это котлы, электронасосы и различные электронные устройства;
  • Входное и выходное напряжение связано с характеристиками солнечных панелей. Батареи вырабатывают ток напряжением 12, 24 и 48 вольт. Напряжение на выходе инвертора может быть 220 и 380 в.
  • Вид защиты связан с конкретной моделью ИВ. Качественные инверторы оснащены защитой от короткого замыкания и скачков напряжения;
  • Дополнительные возможности зависят от класса преобразователя. Это могут быть такие опции, как наличие ЖК экрана, зарядного устройства и пр.

Нюансы подключения инвертора к солнечной батарее

Подключение инвертора, как и установку всей солнечной электростанции лучше предоставить специалисту. Он проведет работу по всем правилам, соблюдая необходимые нюансы. В момент подключения нужно учитывать следующее:

  • соединительный кабель выбирается средней длины, чтобы он доставал от инвертора к остальным элементам цепи, но при этом не путался потом под ногами, если буде слишком длинным. Длина проводов от панелей до инвертора не должна превышать трех метров;
  • сечение кабеля должно быть максимальным;
  • крепление кабеля к преобразователю должно быть очень прочным, иначе при малейших внешних воздействиях может образоваться искра, а в дальнейшем и пожар.Если устанавливается автономный тип устройства, тодля обеспечения бесперебойного электроснабжения, электроцепь должна быть укомплектована автоматическими выключателями;
  • необходимо знать, какая чистота сигнала предпочтительней. Это поможет избежать поломок электротехники, т.к., например, газовые котлы, насосы, аудио-и видеокамеры не смогут работать при искаженной форме синуса.

Подключение инвертора также зависит от его типа. Автономные, сетевые и многофункциональные устройства устанавливаются в разных местах системы, что обеспечивает ее корректную работу.

Краткий обзор известных брендов инверторов

ChintPower Systems Co., LTD

Данный тип инвертора достаточно дорогой. Страна производства Китай. Выдает чистый синус с пониженным шумом около 30 децибел. Мощность 1000 ВА, напряжение до 230 вольт. Мощность СБ с данным преобразователем доходит до 1200 ват. Ценник варьирует в пределах 40 000 р.

Инвертор фирмы Cyber Power

Считается бюджетным микроинвертором для солнечных батарей. Выдает сигнал в виде чистого синуса. Отлично подойдет для приборов малой мощности. Может автоматически выполнять переключение. Выходная мощность 200 ВА. Напряжение на выходе 220 v. Выполняет переход на АКБ за 4 мс. Его стоимость всего около 5000 р.

Voltronicpower

Устройство этой компании имеет встроенный контроллер заряда. Так же имеет чистый синус. Он обладает максимальной мощностью в 1600 ват. На выходе напряжение 230 v. Частота 50 герц на выходе. Чтобы его приобрести придется выложить около 20 000 р.

Чтобы получить максимальный выхлоп со всей электростанции необходимо чтобы каждый компонент системы гармонизировал друг с другом.

МАП «Энергия»

Данная фирма выпускает преобразователи российского производства. Она создает инверторы мощностью от 800 – 1200 Ват.

С ее конвейера выходят следующие варианты преобразователей:

  • 3-х фазные.
  • Инверторы генерирующие чистый синус.
  • Приборы заимствовавшие дополнительную энергию с АКБ.

Каждый из этих приборов способен выполнять зарядку аккумулятора. Данный тип используют повсеместно как для домашних нужд, так и для промышленных.

Данная фирма выпустила прибор мощностью до 20 квт. Это ее гордость! Он держит нагрузку до 25 квт.

Schneider Electric

Данная фирма производит инверторы для солнечных батарей с хорошими эксплуатационными характеристиками. Эти устройства спокойно можно использовать в пасмурную погоду. Корпус покрыт антикоррозийной защитой, это позволяет противостоять соляным осадкам.

При изготовлении французская компания отказалась от электрохимических конденсаторов. Это дало ей преимущество на рынке потребителей.

КПД устройств выпускаемых этой компанией составляет 97,5%. Используя инвертор от этой компании вполне можно соорудить солнечную электростанцию на 3-20 квт.

TBS Electronics

Предприятие изготавливает преобразователи с 1996 года. Их приборы подойдут к солнечным модулям Poversine мощностью от 175 до 3500 ват. Металлическая поверхность защищает его от разных вредных факторов. Хорошая электроника позволяет ему работать очень надежно.

Данный тип устройств защищен от короткого замыкания и перегрузок.

Kostal

Производит преобразователи разного типа и мощности. В некоторых приборах имеется встроенный выключатель переменного тока. Множество приборов уже встроены в данное устройство.

Овладеть этим прибором сможет любой желающий. Он легко ставиться и очень удобен в эксплуатации. Производитель дает гарантию целых 5 лет. Его создают по Европейским Гостам.

Тайваньские инверторы ABi-Solar

Это автономники SL/ SLP и гибриды. В них встроены контроллеры для подзарядки АКБ. Тайваньские разработчики совместили в одном устройстве 3 прибора: контроллер, инвертор и зарядник.

Встроенный экран позволит наблюдать за поступающими данными. КПД 93%. В некоторых подобных приборах есть защита от разной пыли.

Модель ABi-Solar SL 1012 PWM выдает мощность 800 вт. С ним легко сделать автоматическим процесс зарядки.

Производитель GoodWE

Китайский изготовитель выполняет качественные устройства и продает их за небольшую цену в России. С помощью специального программного обеспечения можно произвести расчеты. Это позволит выжать из солнечной станции максимальный КПД.

Контролировать работу установки можно с помощью обычного мобильника.

Таким образом поставив нужный инвертор для солнечных батарей можно полностью не зависеть от стандартного электроснабжения.

Виды инверторов для солнечной батареи

Существует множество разновидностей данных приборов. И выбрать их не так-то просто.

Модифицированные или сетевые инверторы

В основе производства лежат диоды варикапы. У них есть низкочастотный модулятор. Это позволяет совершать вариации. Они отлично подойдут к круглым солнечным панелям. Большинство из них обладают проводностью более 40 мк. У них есть подкладки в изоляторах. Существуют даже такие, которые работают сквозь контроллер подзарядки.

У выпрямителей для инверторов имеется частота около 30 Гц, а иногда и выше.

Сетевой инвертор для солнечных батарей имеет следующие плюсы:

  • Малый размер.
  • Хорошая защита.
  • Малое потребление энергии.
  • Быстрая конвертация напряжения.

Иногда в корпусе инвертора встроен контроллер. Многие продавцы называют данный прибор гибридным. Но в действительности это не так, он комбинированный.

Гибридный инвертор

Сочетает в себе особенности всех остальных устройств данного типа. Это самый дорогой, но наиболее подходящий инвертор для солнечных батарей.

Гибридный прибор может дополнительно приобретать нагрузку из сети и АКБ. У него в приоритете постоянное напряжение. Если по каким-то причинам в аккумуляторе будет мало тока, то он возьмет его из сети.

Инверторы работающие в автономном режиме

Отлично подойдут для СБ разной мощности. Работают даже в момент возникновения перенапряжения до 4А. Идут на 3-и обкладывания. На них можно встретить обозначение «OFF Grid». Они не контактируют с бытовой сетью. Мощность может быть от 100 – 8000 ват.

Если встретился прибор с пометкой On Grid то это означает что у него есть дополнительная функция. Он может контролировать амплитудные перепады и частоту.

Если внешняя сеть выдает неисправность автономный инвертор отключится.

  • Со стороны многократного тока инвертор выбирают как следует из номинальной мощности солнечных панелей.
  • Ежели суммарная мощность применяемых в жилище устройств меньше возможных полномочий солнечной электростанции, тогда избытки произведенной электричества попадают во наружные электрические сети.
  • В случае если же мощности мало для нормальной работы домашних устройств, тогда осуществляется подпитка извне.
  • При неимении напряжения кормление сервируется от заряженного аккума. В случае, когда в систему не интегрированы аккумуляторные батареи, энергия, сделанная солнечной электростанцией, уходит в единую сеть.
  • Сетевые фотоэлектрические инверторы с великой эффективностью употребляют энергию, получаемую от солнечных батарей.

Основные плюсы:

  1. Стоимость в пределах нормы.
  2. Быстро преобразуют напряжение.
  3. Стабильно работают при высокой влажности.
  4. Легко устанавливается пониженный варикап.
  5. Имеется подстройка частоты.
  6. Электрическая проводимость пониженная.

Генерируют сигнал: 1) псевдо синусоидальный; 2) прямоугольный; 3) синусоидальный. Может встречаться название миандровые. То есть это не синусоидальные.

Первый имеет следующие особенности

Нечто среднее между двумя другими сигналами. Его особенности:

  • Небольшая стоимость.
  • Все приборы отлично работают.
  • Генерирует шумовые волны, создает помехи.
  • Чувствительные приборы при наличие данного сигнала работать не могут.

Характеристики второго

Лучше всего использовать этот тип для передачи напряжения к световым устройствам.

Особенности:

  • Работают просто и понятно.
  • Стоимость низкая.
  • Не защищены от скачков напряжения.
  • Подходят не для каждого бытового прибора. Могут быть с ним просто не совместимы.

Синусоидальный сигнал и его характеристики

Продуцируют хороший ток с нужной синусоидой. Отлично подойдет для крупной бытовой техники.

Основные особенности:

  • Защищает технику от резкого изменения напряжения.
  • Стоят дорого.

Чем отличаются сетевые инверторы от автономных?

Автономные способны функционировать без доп АКБ. Работают данные приборы только с теми устройствами, которые способны выполнять контроль мощности. Когда мощность в норме они подключаются автоматически и генерируют электричество. В них встроены стандартные розетки.

Сетевые требуют приборы, которые будут заряжать АКБ. Так же у них есть специальные штуки, позволяющие не перепутать полярность при подключении. Они контролируют зарядку батареи.

Обзор популярных гибридных преобразователей

Среди потребителей хорошие отзывы получили инверторы иностранных компаний: Xtender (Швейцария), Prosolar (Китай), Victor Energy (Голландия), SMA (Германия) и Xantrex (Канада). Отечественный представитель – МАП Sine.

Линейка многофункциональных инверторов Xtender

Гибридный преобразователь Studer от компании Xtender – воплощение швейцарского стандарта качества в силовой электроники. Солнечные инверторы серии Xtender отличаются показательными прочностными характеристиками и обширной функциональностью.

Многообразие моделей: ХТS – маломощные представители, ХТМ – модели средней мощности, ХТН – высокомощные инверторы.

Диапазоны мощностей Xtender: ХТS – 0,9-1,4 кВт, ХТМ – 1,5-4 кВт, ХТН – 3-8 кВт. Напряжение на выходе – 230 Вт, частота – 50 Гц

Каждой серии гибридных преобразователей Xtender присущи следующие характеристики и опции:

  • чистая синусоида подачи;
  • «подмес» мощности к сети от аккумулятора;
  • при снижении сетевого напряжения потребление от центрального электроснабжения сокращается;
  • два режима выбора приоритета: первый – «мягкий» с подпиткой от сети в пределах 10%, второй – полное переключение на аккумулятор;
  • многообразие инстайллерских настроек;
  • управление работой резервного генератора;
  • режим ожидания с широким диапазоном регулирования;
  • удаленный мониторинг параметров системы.

Во всех модификациях есть функция Smart Boost –подключение к разным «поставщикам» питания (генераторная установка, сетевой инвертор) и Power Shaving – гарантированное покрытие пиковых нагрузок.

Оптимальные преобразователи Prosolar Hybrid

Модель китайского производства имеет хорошие характеристики и приемлемую стоимость (около 1200 у.е.). Преобразователь оптимизирует работу солнечных батарей, сохраняя неизрасходованную энергию в аккумуляторе.

Технические характеристики: форма напряжения – синусоида, КПД преобразования – 90%, вес установки – 15,5 кг, допустимая влажность – 90% без конденсации, температура -25 °С – +60 °С

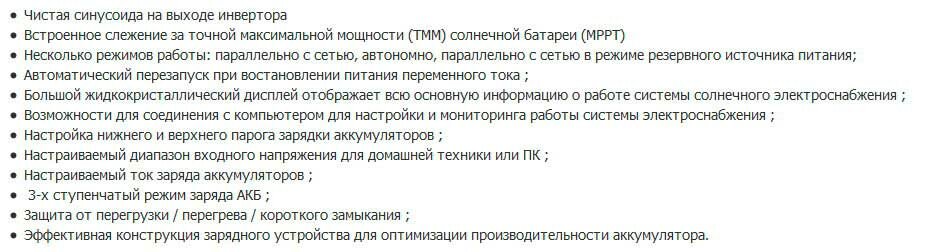

Отличительные особенности:

  • опция отслеживания за точкой граничной мощности солнечной батареи;
  • информационный ЖК-дисплей с отображением рабочих параметров системы;
  • 3-х уровневое зарядное устройство аккумулятора;
  • регулировка максимального тока до 25А;
  • коммуникативность инвертора.

Преобразователь подсоединяется к ПК посредством программного обеспечения (поставляется комплектом). Есть возможность модернизации инвертора путем инновационной перепрошивки.

Синусоидальные инверторы Phoenix Inverter

Инверторы Phoenix удовлетворяют высоким требованиям и подходят для производственного применения. Серия Phoenix Inverter выпущена без встроенного зарядного устройства.

Преобразователи оснащены информационной шиной VE.Bus и допускают эксплуатацию в параллельных или трехфазных конфигурациях.

Диапазон мощностей модельного ряда – 1,2-5 кВт, КПД – 95%, тип напряжения – синусоида.


В таблице приведены характеристики гибридной модификации инвертора 48/5000 от компании Victron Energy. Ориентировочная стоимость Phoenix Inverter мощностью 5 кВт – 2500 у.е.

Конкурентные преимущества:

  • технология «SinusMax» поддерживает запуск «тяжелых нагрузок»;
  • два режима сбережения энергии – опция поиска нагрузки и понижение тока холостого хода;
  • наличие реле сигнализации – оповещение о перегреве, недостаточном напряжении батареи и т.д.;
  • настройка программируемых параметров через ПК.

Для достижения высокой мощности возможно параллельное подключение к фазе до шести преобразователей. Например, комбинация из шести приборов номиналом 48/5000 способна обеспечить выходную мощность – 48кВт/30кВА.

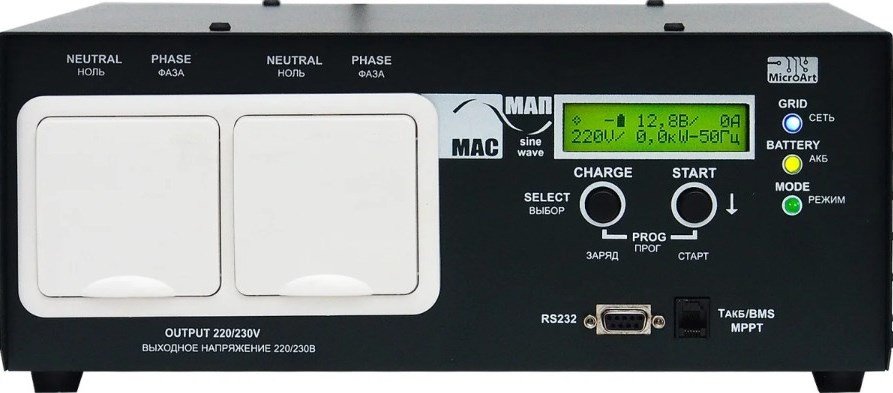

Отечественные приборы МАП Gibrid и Dominator

Компания МАП «Энергия» разработала две модификации гибридного преобразователя: Gibrid и Dominator.

Диапазон мощностей оборудования составляет 1,3-20 кВт, временной промежуток на переключение между режимами – до 4-х мс, предусмотрена возможность «подкачки» электроэнергии в городскую сеть.


Сравнительная таблица возможностей преобразователей. Оба вида способны работать в ЭКО режиме, каждая модель «связывается» с Web-сервером для удаленного мониторинга и корректировки

Общие характеристики конвертеров напряжения Gibrid и Dominator:

  • трансформатор на базе тора;
  • стабилизация входного напряжения отсутствует;
  • режим «подкачки» мощности;
  • выход – чистый синус;
  • генерация переизбытка энергии в сеть;
  • ограничение тока потребления на входе АС;
  • класс IP21;
  • расход в «спящем» режиме – 2-5Вт.

КПД преобразователей достигает 93-96%. Приборы успешно прошли испытания на использование при сверхнизких температурах (граничное значение -25°, допустимы кратковременное снижение до -50 °С).

Обзор популярных гибридных преобразователей

Среди потребителей хорошие отзывы получили инверторы иностранных компаний: Xtender (Швейцария), Prosolar (Китай), Victor Energy (Голландия), SMA (Германия) и Xantrex (Канада). Отечественный представитель – МАП Sine.

Линейка многофункциональных инверторов Xtender

Гибридный преобразователь Studer от компании Xtender – воплощение швейцарского стандарта качества в силовой электроники. Солнечные инверторы серии Xtender отличаются показательными прочностными характеристиками и обширной функциональностью.

Многообразие моделей: ХТS – маломощные представители, ХТМ – модели средней мощности, ХТН – высокомощные инверторы.

Диапазоны мощностей Xtender: ХТS – 0,9-1,4 кВт, ХТМ – 1,5-4 кВт, ХТН – 3-8 кВт. Напряжение на выходе – 230 Вт, частота – 50 Гц

Каждой серии гибридных преобразователей Xtender присущи следующие характеристики и опции:

  • чистая синусоида подачи;
  • «подмес» мощности к сети от аккумулятора;
  • при снижении сетевого напряжения потребление от центрального электроснабжения сокращается;
  • два режима выбора приоритета: первый – «мягкий» с подпиткой от сети в пределах 10%, второй – полное переключение на аккумулятор;
  • многообразие инстайллерских настроек;
  • управление работой резервного генератора;
  • режим ожидания с широким диапазоном регулирования;
  • удаленный мониторинг параметров системы.

Во всех модификациях есть функция Smart Boost –подключение к разным «поставщикам» питания (генераторная установка, сетевой инвертор) и Power Shaving – гарантированное покрытие пиковых нагрузок.

Prosolar Hibrid – оптимизация выработки электроэнергии

Модель китайского производства имеет хорошие характеристики и приемлемую стоимость (около 1200 у.е.). Преобразователь оптимизирует работу солнечных батарей, сохраняя неизрасходованную энергию в аккумуляторе.

Технические характеристики: форма напряжения – синусоида, КПД преобразования – 90%, вес установки – 15,5 кг, допустимая влажность – 90% без конденсации, температура -25°С – +60°С

Отличительные особенности:

  • опция отслеживания за точкой граничной мощности солнечной батареи;
  • информационный ЖК-дисплей с отображением рабочих параметров системы;
  • 3-х уровневое зарядное устройство аккумулятора;
  • регулировка максимального тока до 25А;
  • коммуникативность инвертора.

Преобразователь подсоединяется к ПК посредством программного обеспечения (поставляется комплектом). Есть возможность модернизации инвертора путем инновационной перепрошивки.

Синусоидальные преобразователи Phoenix Inverter

Инверторы Phoenix удовлетворяют высоким требованиям и подходят для производственного применения. Серия Phoenix Inverter выпущена без встроенного зарядного устройства. Преобразователи оснащены информационной шиной VE.Bus и допускают эксплуатацию в параллельных или трехфазных конфигурациях.

Диапазон мощностей модельного ряда – 1,2-5 кВт, КПД – 95%, тип напряжения – синусоида.

В таблице приведены характеристики гибридной модификации инвертора 48/5000 от компании Victron Energy. Ориентировочная стоимость Phoenix Inverter мощностью 5 кВт – 2500 у.е.

Конкурентные преимущества:

  • технология «SinusMax» поддерживает запуск «тяжелых нагрузок»;
  • два режима сбережения энергии – опция поиска нагрузки и понижение тока холостого хода;
  • наличие реле сигнализации – оповещение о перегреве, недостаточном напряжении батареи и т.д.;
  • настройка программируемых параметров через ПК.

Для достижения высокой мощности возможно параллельное подключение к фазе до шести преобразователей. Например, комбинация из шести приборов номиналом 48/5000 способна обеспечить выходную мощность – 48кВт/30кВА.

Отечественные лидеры: МАП Gibrid и Dominator

Компания МАП «Энергия» разработала две модификации гибридного преобразователя: Gibrid и Dominator.

Диапазон мощностей оборудования составляет 1,3-20 кВт, временной промежуток на переключение между режимами – до 4-х мс, предусмотрена возможность «подкачки» электроэнергии в городскую сеть.

Сравнительная таблица возможностей преобразователей. Оба вида способны работать в ЭКО режиме, каждая модель «связывается» с Web-сервером для удаленного мониторинга и корректировки

Общие характеристики конверторов напряжения Gibrid и Dominator:

  • трансформатор на базе тора;
  • стабилизация входного напряжения отсутствует;
  • режим «подкачки» мощности;
  • выход – чистый синус;
  • генерация переизбытка энергии в сеть;
  • ограничение тока потребления на входе АС;
  • класс IP21;
  • расход в «спящем» режиме – 2-5Вт.

КПД преобразователей достигает 93-96%. Приборы успешно прошли испытания на использование при сверхнизких температурах (граничное значение -25°, допустимы кратковременное снижение до -50°С).

Возможные схемы подключения

При построении фотоэлектрического комплекса, комбинированного с центральной сетью, существуют разные варианты подсоединения инвертора.

Вариант #1 – схема с контроллером заряда DC

Наиболее популярный вариант, где заряжение аккумуляторной батареи осуществляется через солнечный контроллер МРРТ (анализ точки пиковой мощности).

В схеме используется преобразователь, поддерживающий передачу электричества в сеть или нагрузку, если напряжение аккумулятора превосходит заданный пользователем параметр

Особенности решения:

  • эффективное использование возобновляемой энергии при наличии/отключении сети;
  • возможность активации работы от солнечной системы после разрядки аккумулятора.

А также еще одним решением является несколько увеличенные потери на преобразование энергии на участке «контроллер-аккумулятор-инвертор».

Вариант #2 – схема с гибридным и сетевым преобразователем

Сетевой преобразователь на выходе батарейного инвертора. Согласно схеме два конвертера подсоединены к разным солнечным батареям.

Гибридный преобразователь подведен к опционной фотоэлектрической панели для подзарядки аккумулятора, сетевой – соединен с основным солнечным модулем.

При нормальных условиях (наличие сетевого тока) сетевой преобразователь питает резервируемую нагрузку, КПД преобразование – около 95%. Излишек энергии поступает на аккумулятор, а при его наполнении – в общую сеть

  • бесперебойная работа независимо от наличия центрального сетевого напряжения;
  • высокий КПД и минимизация потерь на стороне DC благодаря достаточному уровню напряжения солнечной батареи;
  • аккумуляторы почти всегда функционируют в буферном режиме, что увеличивает их срок службы;
  • использование гибридных инверторов, рассчитанных на заряд аккумулятора с выхода;
  • необходимость регулировки работы сетевого инвертора.

Суммарная мощность сетевого преобразователя не должна превышать мощность гибридного «конвертера» – это позволяет утилизировать энергию солнечных батарей в случае разряда аккумулятора, отключения сети.

Независимо от выбранной схемы, при подключении инвертора следует учитывать ряд нюансов:

  1. Проводные соединения для DC не должны быть длинными. Инвертор желательно располагать в близости (до 3-х м) от солнечных батарей, а далее «наращивать» магистраль с AC.
  2. Преобразователь недопустимо монтировать на конструкции из горючих материалов.
  3. Стеновой инвертор располагается на уровне глаз для удобства считывания информации с дисплея.

К подключению моделей мощностью более 500 Вт предъявляются особые требования. Соединение должно быть жестким с надежным контактом между клеммами прибора и проводами.

Также на нашем сайте есть другие статьи по солнечной энергетике и подключению отдельных компонентов и модулей при сборке автономной системы.

Рекомендуем к ознакомлению следующие материалы:

  • Схема подключения солнечных батарей: к контроллеру, к аккумулятору и обслуживаемым системам
  • Зарядное устройство на солнечных батареях: устройство и принцип работы зарядки от солнца
  • Как сделать солнечную батарею своими руками: способы сборки и монтажа солнечной панели

Что такое гибридный инвертор


В последнее время возникла путаница в определении этого понятия, так как многие производители называют свои инверторы гибридными, хотя на самом деле они таковыми не являются.

Инвертор может включать в себя контроллер для заряда аккумуляторов от источника постоянного тока — солнечных батарей или ветроустановок. Очень часто и такие инверторы производителя называют «гибридными». Основанием для этого является тот факт, что в этом инверторе совмещены 2 различных устройства — инвертор и контроллер для солнечных панелей или ветрогенератора. Однако такие устройства лучше называть «комбинированными«, а не гибридными.

Особенностью гибридного инвертора является именно возможность параллельной работы с источником переменного тока — сетью или генератором — в режиме инвертора. Гибридный инвертор может использовать энергию от аккумуляторов, заряжаемых от возобновляемого источника энергии, одновременно с энергией от сети/генератора, не отключаясь от сети. При этом должна быть возможность выставлять приоритет для источника постоянного или переменного тока; например, при выставлении приоритета для источника постоянного тока в первую очередь нагрузка питается от аккумуляторов, а недостающая энергия берется от источника переменного тока. Часто имеется возможность ограничивать ток или мощность, которые берутся от сети или генератора.

Приоритет для источника постоянного тока возможен только путем полного отключения сети от входа и переходом на работу полностью от аккумуляторов. Это приводит к «дерганной» работе системы и дополнительному циклированию аккумуляторов. Хорошо, если имеется возможность выбирать напряжение, при которых сеть отключается и подключается. Но во многих недорогих ББП такой возможности нет и пороговые напряжения жестко заданы без возможности регулирования.

Некоторые гибридные инверторы имеют функцию добавления мощности инвертора к мощности источника переменного тока. Эта функция очень полезна, если источник переменного тока имеет ограниченную мощность, которая недостаточна для электроснабжения пиковой нагрузки. В этом случае в ББП устанавливается максимальный ток, который можно брать от сети или генератора, а недостающая мощность берется от аккумуляторов и подмешивается к сетевой. Таким образом можно питать нагрузку мощностью, равной сумме мощностей инвертора и источника переменного тока (сети или генератора). Различные производители называют эту функцию по разному — например, в инверторах Studer Xtender она называется Smart Boost, в инверторах Schnieder Electric Conext XW — Power Shaving, в инверторах Outback G(V)FX — Grid support и т.п.

Сравнение блока бесперебойного питания и гибридной установки

Некоторые компании непроизвольно вводят потребителя в заблуждения, именуя блок бесперебойного питания (ББП) гибридным инвертором. Казалось бы, оба прибора выполняют схожие задачи, но есть существенное отличие.

ББП представляет собой инвертор с зарядным приспособлением. Модуль в первую очередь обеспечивает расходование энергии от фотоэлектрической установки, а при ее недостатке – переключается на потребление от сети.


ББП не способен выполнять функцию «подмеса» накопленной электроэнергии от аккумуляторных батарей с сетевой. Приоритетное потребление от источника DC реализовано путем отключения от сети и переходом на работу от аккумулятора

Функционирование системы в «дерганом» режиме провоцирует дополнительное циклирование аккумулятора и ускоряет его износ. В большинстве недорогих ББП пороговое напряжение установлено без возможности регулирования.

В моделях гибридных инверторов для солнечных батарей подобные скачки исключены – агрегат подстраивается под требуемую мощность и работает одновременно с разными источниками тока.

Можно самостоятельно выбирать приоритетное потребление. Как правило, упор делается на расходование энергии от солнечных батарей. В некоторых гибридных агрегатах предусмотрена опция ограничения мощности, поступающей от городской сети.


Сравнение функций популярных модификаций гибридных «конвертеров» и ББП. В серии моделей Victron предусмотрена возможность увеличения инверторной мощности за счет сетевой

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
