Как построить дымоход из кирпича

Гидроизоляция трубы на крыше своими руками

Для выполнения работы потребуются следующие материалы:

  • Полимерно-битумная мастика.
  • Металлические фартуки.
  • Жаропрочный герметик.

Схема герметизации печной трубы

А теперь рассмотрим, как сделать гидроизоляцию трубы на крыше:

  1. Гидроизоляция дымохода на крыше начинается с прокладки в кровельном пироге отверстия для установки противопожарного короба. Его проще всего приобрести готовым, но в некоторых случаях приходится изготавливать самостоятельно. Гидроизолирующая пленка или мембрана в месте прохода надрезается крест-накрест, края пленки загибаются вверх. Устанавливается короб, к которому с помощью битумной мастики приклеиваются края пленки. Она плотно прижимается по всему периметру, поверх надо нанести еще один слой мастики.
  2. Затем на подготовленную обрешетку устанавливаются металлические фартуки, отводящие воду. Размеры фартуков должны быть такими, чтобы перекрывать со всех сторон проход на 20-30 см. Напуск на трубу должен выступать над кровельным покрытием не менее 10 см. Фартук крепится по периметру трубы дюбель-гвоздями, все щели и зазоры тщательно заполняются жаропрочным герметиком. Некоторые мастера советуют устанавливать фартуки верхним концом в заранее пройденную штробу с последующим обмазыванием щели герметиком.
  3. После этого устанавливается кровельное покрытие. Гидроизоляция трубы на крыше из шифера(ондулина) или профнастила начинается с прорезки в кровельном материале отверстия, которое должно по размеру повторять контур противопожарного короба. Монтаж осуществляют над фартуками, стараясь сделать зазоры минимальными. Гидроизоляция трубы на крыше из металлочерепицы аналогична гидроизоляции кровли из профнастила (статья про гидроизоляцию металлической крыши).
  4. Последним шагом будет установка дополнительного фартука поверх кровли. Он может быть как металлическим, так и сделанным из полимерных материалов, специально выпускающихся для таких целей, например гидроизоляционной ленты Вакафлекс. Она имеет липкий слой, с помощью которого надежно приклеивается к трубе и к кровельному покрытию, прикатывается валиком. Стыки располагаются по направлению стока воды.

Пожаробезопасный короб для круглых труб. После установки швы герметизируются герметиком

Различные варианты герметизации труб (гидроизоляция печной трубы на шиферной крыше)

Герметизация битумной мастикой

Монтаж сэндвич-дымохода из нержавейки

Монтаж элементов металлического дымоход несложен, главное – соблюдать направление соединения элементов «по дыму» и «по конденсату». Что это значит? При топке печи дым поднимается вверх. Если на его пути встречается препятствие в виде пусть даже незначительной плоскости, образованной предыдущим элементом и обращенной вниз, твердые частицы дыма оседают на ней, и дымоход со временем засоряется. С конденсатом все наоборот: он стекает вниз, задерживаясь на ребрах элементов, направленных вверх, и проникает в утеплитель, ухудшая его теплоизоляционные и противопожарные свойства. Наглядно это видно на рисунке.

Сборка элементов дымохода «по дыму» и «по конденсату»

При работе обязательно используйте плотные перчатки – тонкий металл может порезать кожу. При установке элементов необходимо проверять их вертикальность с помощью уровня и следить, чтобы рсстояние до неизолированных сгораемых конструкций не превышало 25 см для сэндвич-элементов и 60 см для одинарных труб.

Дымоход сэндвич из металла: последовательность монтажа

1. На выход дымосборника печи устанавливают одинарную металлическую трубу. Ее высота обуславливает теплоотдачу внутрь помещения. Трубу ставят «по дыму» – надевают на патрубок снаружи. До или после трубы ставят шибер, перекрывающий дымоход. Все стыки промазывают жаропрочным герметиком.

2. На одинарную трубу устанавливают стартовый сэндвич-дымоход: двойная труба, закрытая с нижнего торца. На нее впоследствии устанавливают сэндвич-трубы. Стартовый элемент монтируют на трубу «по дыму», надевают на трубу. Стыки также промазывают герметиком.

3. Начинают сборку дымохода из необходимых элементов, возможные элементы дымохода приведены на рисунке. Трубы и колена монтируют «по конденсату», то есть вставляют внутрь предыдущего элемента, чтобы стекающий конденсат не попадал в волокнистый утеплитель. Стыки также желательно промазывать герметиком.

Элементы сэндвич-дымохода из металла

4. При проходе через перекрытия используют разгрузочные платформы, а саму трубу через каждые два метра стягивают хомутами и крепят к жестким конструкциям. Лучше это делать в местах, где трубы соединяются, так придается дополнительная прочность всему дымоходу. От сгораемых конструкций трубу отделяют слоем базальтовой ваты, уложенной в специальный короб.

Проход дымохода через сгораемые конструкции

5. Для труб, имеющих много изгибов и ответвлений, обязательна установка ревизионных элементов с окном для чистки. Их устанавливают в местах с открытым доступом к трубе также «по конденсату».

6. Проход через кровлю и герметизацию выполняют с использованием специальной накладки – конусной крызы, и фартука. Верхнюю часть трубы оснащают оголовком или дефлектором.

7. При первой топке и нагреве трубы герметик затвердевает и создает дополнительную прочность и непроницаемость для дыма и конденсата.

Что способствует возникновению?

Какие инструменты потребуются для работы

Чтобы самостоятельно установить дымоход необходимо не только запастись терпением, но также некоторыми инструментами. Если делать всё «на коленке», то это приведёт только к большей трате средств в будущем. На строительстве не стоит экономить.

Короткая инструкция и основной перечень инструментов, необходимых для монтажа:

Болгарка. Основной инструмент тех, кто хочет сделать ровную и аккуратную систему отвода продуктов горения. Не стоит пытаться заменить даже самую простую болгарку ножовкой по металлу. Ни к чему хорошему это не приведёт.


Болгарка

Дрель-шуруповёрт. Чтобы не тратить лишние средства, можно приобрести комбинированный вариант, так как для сверления тонкого металла не требуется дрель высокой мощности.


Комбинированный вариант – дрель-шуруповёрт

Электролобзик. Пригодится только в частном доме с деревянными перекрытиями. С помощью электролобзика можно очень быстро и аккуратно сделать отверстие необходимого диаметра.


Электролобзик

Кельма со шпателем. Когда требуется обработать слишком большие стыки, эти инструменты становятся незаменимыми. Подходят также для работы с огнеупорным герметиком.

Дополнительно: обработка дерева пропитками

Пожарные нормы требуют обрабатывать дерево специальными пропитками, которые снижают его горючесть. Однако мы прекрасно знаем, что в бане пропитки не особо желательны, потому что при высокой температуре внутри парилки вся химия начинает выделяться в воздух и отравлять человека. Не затем мы ходим в баню.

И все-таки, не все помещения испытывают такую температурную нагрузку, как парилка, поэтому разумно было бы обработать антипиренами хотя бы их, а также чердачное помещение, тем более, что немалая доля пожаров случается из-за искр, вылетающих из дымохода (тут бы еще искрогаситель поставить или дефлектор с ним).

Наносить состав следует в два или три слоя, дожидаясь просыхания между этапами не менее 6 часов

Да, и обращайте внимание на наличие пигментов для индикации пропитки, если не хотите, чтобы дерево стало, к примеру, ярко-розового цвета. (То есть цвет не от химикатов, он добавляется специально, чтобы отличать обработанную древесину от необработанной.)

***

Итак, представление о том, как правильно поставить печь вы получили, пора применять приобретенные знания на практике. Пишите комментарии, нам интересно ваше мнение о прочитанном.

Если же вы еще не определились в видом необходимой печи, то следует ознакомиться с характеристиками и моделями разных типов: газовые, дровяные, электрические. Разнообразие видов конструкций, размеров и цен обеспечивает широчайший выбор печей для бань и саун. А уж какая лучше каждый имеет возможность решить самостоятельно.

Дружная компания «второгодников»

Нюансы применения дымохода для отопительного котла

При устройстве дымохода для котла надо учитывать некоторые нюансы. Диаметр выходного патрубка генератора тепловой энергии должен соответствовать сечению дымоходного канала, к которому он подключается. Если к вытяжному устройству подключаются две единицы теплового оборудования, сечение дымохода увеличивается до суммарного размера выходных патрубков.

Дымоход для котла может размещаться как внутри, так и снаружи здания

Функционирование котельного оборудования связано со значительным образованием сконденсированной влаги. Соединяясь с продуктами сгорания топлива, вода образует различные химические соединения, в частности, при соединении с серой получается серная кислота. В этом случае на наружной поверхности кирпичной кладки появляются влажные пятна бурого цвета.

Для защиты стенок дымохода от воздействия агрессивных химических сред выполняется гильзование конструкции, то есть внутрь вставляется труба из металла, не подверженного воздействию коррозионных процессов или керамический вкладыш цилиндрической формы. Пространство между гильзой и стенками дымохода заполняется материалом, не поддерживающим горение.

Уважаемый читатель! Ваши замечания, предложения или отзыв послужат наградой автору материала

Спасибо за внимание

Следующий видеоролик тщательно подобран и обязательно поможет восприятию изложенного.

Ошибки в монтаже дымохода

Так как правильно установить печь в доме и вывести трубу через стену получается не всегда, следует рассмотреть самые распространённые ошибки монтажа, чтобы избежать их. Некорректная робота конструкции возможна в таких случаях:

  • Недостаточное количество утеплителя на стыке элементов. В этом случае труба будет перегреваться.
  • Наличие стыков в местах прохождения через стену или кровельный свес. Такой монтаж повышает риск возгорания капитального сооружения.

Видео описание

В этом видеоролике наглядно показан пример нарушения правил монтажа сэндвич-дымохода:

  • Не соблюдено положение трубы. Она устанавливается строго вертикально. При утеплении капитальных стен пенопластом или минеральной ватой для крепления дымохода используются длинные дюбеля.
  • Отсутствует отлив на боковом скате кровли. В этом случае осадки могут попасть на утеплитель и ухудшить его функции.
  • Недостаточная общая высота вертикальной части. Эта ошибка приводит к ухудшению тяги.

Проблемы возникают при использовании некачественного изолирующего материала. Дешёвый утеплитель со временем усаживается, поэтому существует вероятность локального перегрева некоторых частей дымохода.

Советы специалистов

Перед покупкой необходимых материалов для обустройства наружного дымохода определяется мощность оборудования. Она влияет на диаметр труб. Ещё можно воспользоваться такими советами специалистов:

  • если отопительное оборудование оснащено принудительной тягой, то необязательно наращивать вертикальный участок конструкции, достаточно вывести горизонтальную трубу;
  • слишком длинный горизонтальный участок способствует замедлению дымового потока (значение не должно превышать 1-1,5м);

Правила монтажа труб дымоходаИсточник krovgid.com

Ревизионные отверстия обустраиваются не только на наружной части конструкции, но и на внутреннем горизонтальном элементе.

Срок эксплуатации наружного дымохода

Срок службы конструкции зависит от материала её изготовления и правильности монтажа. Керамические трубы при правильном использовании буду выполнять свою функцию до 40 лет. Кирпичный дымоход можно эксплуатировать более 50 лет. Нержавеющую сталь придётся поменять через 15-20 лет, но тут все зависит от толщины металла. Оцинковка имеет самый короткий срок службы: до 10 лет.

На долговечность конструкции влияет температура нагрева отходящих газов. Качественная сэндвич-система простоит до 20 лет. Сооружения служат дольше, если отопительное оборудование работает на газу или пеллетах.

Коротко о главном…

Дымоходы бывают одно- и двустенными. По материалу изготовления выделяются металлические, кирпичные сооружения и конструкции из сэндвич-труб. Последний вариант является оптимальным для частных домов. При монтаже дымохода соблюдаются правила его размещения в помещении. От правильности определения диаметра и высоты конструкции зависит её функциональность, а также наличие тяги в отопительном оборудовании.

Технология монтажа через деревянную и кирпичную стену одинаковая, но есть некоторые нюансы: древесина больше подвержена воспламенению и требует максимальной защиты. Во время монтажа нужно соблюдать пожарные нормы, а также учитывать возможные ошибки.

Конструкция дымоходной трубы и принцип работы

Классическая конструкция дымохода — это вертикальная башня, внутри которой расположено сквозное отверстие, соединяющее топку печи с открытым пространством вне дома. Согласно законам физики давление воздуха уменьшается по мере удаления от поверхности земли. Вследствие этого внутри трубы возникает тяга — стремление воздушной массы к движению снизу вверх. Если доступ воздуха снизу перекрыть, тяга пропадает. Поэтому в дымоход обязательно устанавливается дымовая заслонка или вьюшка, с помощью которой возможно регулировать тягу.

При помощи заслонки можно регулировать размер дымового канала, а следовательно, и тягу

Так как труба эксплуатируется в жилых домах, она не должна представлять опасности в пожарном отношении, поэтому кладку выполняют с учётом максимальной защиты от возможного возгорания. Среди печников утвердилась определённая терминология, которая отражает строение и функциональное назначение отдельных элементов трубы.

Надставная труба. Размещена непосредственно на печи, соединяется с топочной камерой. Обычно не доходит до горизонтального перекрытия на 5–6 кирпичных рядов (35–40 см). В этой части расположена задвижка.
Распушка (или разделка). Утолщение наружного корпуса внутри перекрытия. Цель — предотвратить тепловой контакт материала перекрытия и поперечных балок с трубой

В этом месте температура кирпичей достигает максимальных значений, поэтому важно предпринять все меры по обеспечению безопасности. Внутренние размеры дымохода остаются неизменными.
Стояк

Часть трубы от распушки до крыши. Размеры стояка обычно совпадают с размерами надставной трубы. Размер внутреннего сечения сохраняется. Если чердачное пространство оборудуется как жилое помещение, стояк выполняет функцию обогревателя.
Выдра. Утолщение наружных размеров дымохода с целью перекрытия отверстия в крыше от возможного попадания осадков. Минимальным считается нахлёст в 10 см по всему периметру трубы. Высота выдры зависит от скоса кровли. Верхняя её часть заканчивается сточными отмостками из цементного раствора повышенной влагостойкости.
Шейка трубы. Часть дымохода, выполненная кладкой кирпича на водостойкий раствор. Расположена над выдрой, имеет такие же геометрические параметры, как и стояк.
Оголовок трубы. Расширение кирпичной кладки на конце дымохода. Имеет защитные функции, препятствует попаданию внутрь трубы посторонних предметов. Часто усиливается металлическим каркасом, дефлектором или флюгаркой.

В некоторых случаях практикуется комбинированная конструкция трубы. Кирпичная кладка заканчивается на чердаке и далее к ней монтируется металлическая или асбестовая труба, выходящая на крышу. В таком случае отпадает необходимость в выдре, шейке и оголовке, что значительно экономит время и средства. При этом нельзя забывать, что площадь поперечного сечения металлической трубы не должна отличаться от поперечного сечения кирпичной в меньшую сторону. Хорошо зарекомендовала себя комбинация трубы из нержавеющей стали, вложенная в асбестовую трубу.

В верхней части дымохода, где температура дымовых газов не такая большая, можно сделать переход с кирпичной трубы на металлическую

И в том и другом варианте верхнее отверстие необходимо закрыть при помощи зонта (или дефлектора), который предотвратит прямое попадание дождя и снега внутрь трубы.

Что это такое

При топке происходит сильный нагрев внешних поверхностей не только стенок корпуса печи, котла, но и конструкций газохода отводящего в атмосферу раскаленные дымовые газы.

Противопожарная разделка – это увеличение ширины стенок корпусов отопительных агрегатов – печей, каминов, котлов или дымовых труб, каналов в местах/зонах непосредственного контакта со строительными конструкциями объектов, выполненными из горючих, трудногорючих материалов.

Противопожарная отступка – это пространство, расстояние между наружными поверхностями стенок корпусов печных агрегатов, отопительного оборудования или дымовых каналов и незащищенными или защищенными от постоянного нагрева, воспламенения стенами, перегородками из сгораемых, трудногорючих строительных материалов.

Определяемся с размерами и формой конструкции

Правильно рассчитанный размер дымохода имеет прямое отношение к созданию качественной тяги, процесс сгорания топлива в этом случае происходит с высокой продуктивностью. Считается, что для эффективной работы минимальная высота вытяжной трубы должна составлять приблизительно пять метров. Пожарную безопасность сооружения обеспечивает толщина ее стенок.

Размеры и форма дымохода как предмет фантазии

Промежуток между дымоходом и стеной составляет порядка сорока сантиметров, при проходе сквозь перекрытие выполняются специальные расширения толщины стенок. Размеры и форма дымохода рассчитываются в зависимости от конструктивных особенностей здания и кровли, величины обогреваемых помещений и так далее. Дымоход должен находиться в соответствии с общим архитектурным обликом, так, в маленьком дачном домике неуместна большая труба.

Дальнейшая настройка

Все силовые элементы схемы должны иметь качественное охлаждение. Транзисторные ключи необходимо «сажать» на термопасту и радиатор. Желательно применять радиаторы от микропроцессоров мощного типа (Athlon). Наличие вентилятора для охлаждения в корпусе обязательно. Схему БП можно доработать, поставив конденсаторный блок перед трансформатором. Нужно использовать К78−2 или СВВ-81, так как другие варианты недопустимы.

После подготовительных работ нужно приступить к настройке сварочного инвертора. Для этого нужно:

  1. При помощи осциллографа выполнить проверку платы на наличие прямоугольных импульсов, идущих к HCPL3120 после срабатывания К1 и К2. Кроме того, реле К1 должно быть подключено после зарядки конденсаторов. Во время работы инвертора без нагрузки (холостой ход) сила тока должна быть менее 100 мА.
  2. Правильность установки фаз высокочастотного трансформатора проверяется 2-лучевым осциллографом. Для этого нужно выставить частоту ШИМ 50..55 Гц и измерить значение U, которое должно быть менее 330 В. Потребление моста должно быть 120..150 мА. При работе сварочного инвертора трансформаторы не должны сильно шуметь, а если такое происходит, нужно разобраться в этом. Шум часто происходит из-за плохо зажатых пластин магнитопровода. Смотреть на осциллограф и плавно крутить ручку переменного резистора.
  3. Параметры U не должны превышать 540 В (345 В является оптимальным значением U). После измерений нужно отсоединить осциллограф и начать варить металл. Время сварки нужно начинать с 10 секунд и постепенно увеличивать его до 5 минут. Если все сделано верно, то шума не должно быть.

Существуют и более совершенные модели сварочников инверторного типа, в силовую схему которых входят тиристоры. Широкое распространение также получил инвертор «Тимвала», который можно найти на форумах радиолюбителей. Он имеет более сложную схему. Подробнее с ним можно ознакомиться в интернете.

Таким образом, зная устройство и принцип работы сварочного аппарата инверторного типа, собрать его своими руками не представляется непосильной задачей. Самодельный вариант практически не уступает заводскому и даже превосходит его некоторые характеристики.

Источники

  • https://www.asutpp.ru/kak-sobrat-svarochnyy-apparat-svoimi-rukami.html
  • https://stankiexpert.ru/spravochnik/svarka/svarochnyi-invertor-svoimi-rukami.html
  • http://instrument-blog.ru/svarka/invertornyj-svarochnyj-apparat-svoimi-rukami.html
  • https://WikiMetall.ru/oborudovanie/svarochnyiy-invertor-svoimi-rukami.html
  • https://tytmaster.ru/svarochnyj-invertor-svoimi-rukami/
  • https://svarka.guru/oborudovanie/vidy-apparatov/invertor-svoimi-rukami.html
  • https://pochini.guru/sovety-mastera/sborka-invertornogo-svarochnogo-apparata

Безопасность стен и пола

Если стены и перегородки сделаны из горючих материалов, их участки, примыкающие к печи, необходимо защитить слоем штукатурки толщиной от 25 мм. Также для этих целей используется металлический лист с основой из восьмимиллиметрового асбестового картона. Высота укрепления зависит от высоты топки. Стена защищается от пола и доходит выше топки не менее, чем на 250 мм.

Для защиты пола от возгорания пространство вокруг печи защищается металлическим листом достаточного размера. Лист должен быть укреплен на картоне из асбеста толщиной не менее 8 мм.

В местах, где печь примыкает к стенам или перегородкам из воспламеняющихся материалов, их защищают с помощью отступок и разделок.

Разделка

Это утолщение на печи или дымоходе шириной от 380 до 500 мм. Толщина разделки зависит от материала стены, который примыкает к печи. Если это горючий материал, разделка должна быть широкой — 500 мм., если стена защищена штукатуркой или металлом — 380 мм.

Отступка

Она представляет собой зазор между стеной и примыкающей частью печи. Отступка бывает двух видов — открытой и закрытой. Для закрытой отступки сверху и внизу делаются отверстия, площадь которых от 150 см2 каждое. Отступка не соприкасается с полом, она крепится на 70 мм. выше пола помещения.

В зависимости от толщины стенок печи и дымохода, закрытая и открытая уступка имеют разную ширину.

Преимущества и недостатки кирпичных дымоходов

Начнем с преимуществ кирпичных дымоотводных труб:

  • Основной из них – длительный срок эксплуатации. Можно привести много примеров, в которых дымоходы из кирпича прослужили уже более 1000 лет.
  • Теплопроводность и теплоемкость кирпича позволяет дымоотводу выступать в качестве дополнительного отопительного элемента. Это актуально в домах в несколько этажей, особенно для мансарды.
  • Эстетические качества кирпича надо также поставить в категории «плюсов» этого вида конструкции. Этот строительный материал прекрасно впишется в любой дизайн интерьера дома.

Кирпичный дымоход в интерьере частного домаИсточник orchardo.ru

В принципе, на этом преимущества заканчиваются. Остальное только минусы:

  • Сложность кладки печной трубы над крышей и по всей остальной высоте.
  • Возведение кирпичной конструкции занимает много времени.
  • Это тяжелое сооружения, под которое нужно залить прочное и надежное основание. А это дополнительные затраты.
  • Если печь с дымоходом возводится в уже эксплуатируемом здании, то придется проводить перестройку многих помещений с проделыванием отверстий в перекрытиях и кровле.
  • Кирпичные дымоходы нельзя эксплуатировать над печами, угарные газы которых имеют низкую температуру. К примеру, над пиролизными котлами. Потому что внутри трубы будет образовываться кислотный конденсат, который просто «разъест» кирпич, приведя его в негодное состояние. А это не так далеко от разрушения дымохода.
  • Большая конструкция в сечении занимает достаточно большое пространство в комнате.
  • Прямоугольная форма внутреннего сечения шахты – это не самый лучший вариант. По круглому сечению дым и газы отходят лучше, а значит, и тяга у таких дымоходов лучше. В частных домах собрать трубы круглого сечения не получится.

Прямоугольное сечение – не лучший вариант для отведения угарных газовИсточник mosnovosty.ru

Надо отметить, что самый сложный момент – это проход конструкции из кирпичей сквозь перекрытие постройки и кровельное покрытие. Здесь приходится учитывать требования СНиПа и правил пожарной безопасности. Главное – грамотно провести изоляцию, особенно это касается узлов здания, сооруженных из горючих материалов. А это обычно стропильная система крыши.

Видео описание

В видео показана технология прохода кирпичного дымохода сквозь кровельную конструкцию дома:

Заключение по теме

Необходимо отметить, что кирпичные дымоотводящие трубы постепенно свои позиции теряют. Им не смену пришли собирающиеся по типу раструбной конструкции дымоходы, изготовленные по типу сэндвича, то есть двух металлических труб, между которыми уложен теплоизоляционный материал. При этом трубы изготовлены из нержавеющей стали, что гарантирует долгосрочную эксплуатацию дымохода. Но статистика показывает, что традиции наши люди чтут, поэтому трубы из кирпича еще сооружаются.

Инструменты

Понадобятся только режущие инструменты: болгарка, лобзик, нож. Все работы проводятся вручную и особых приспособлений не требуют.

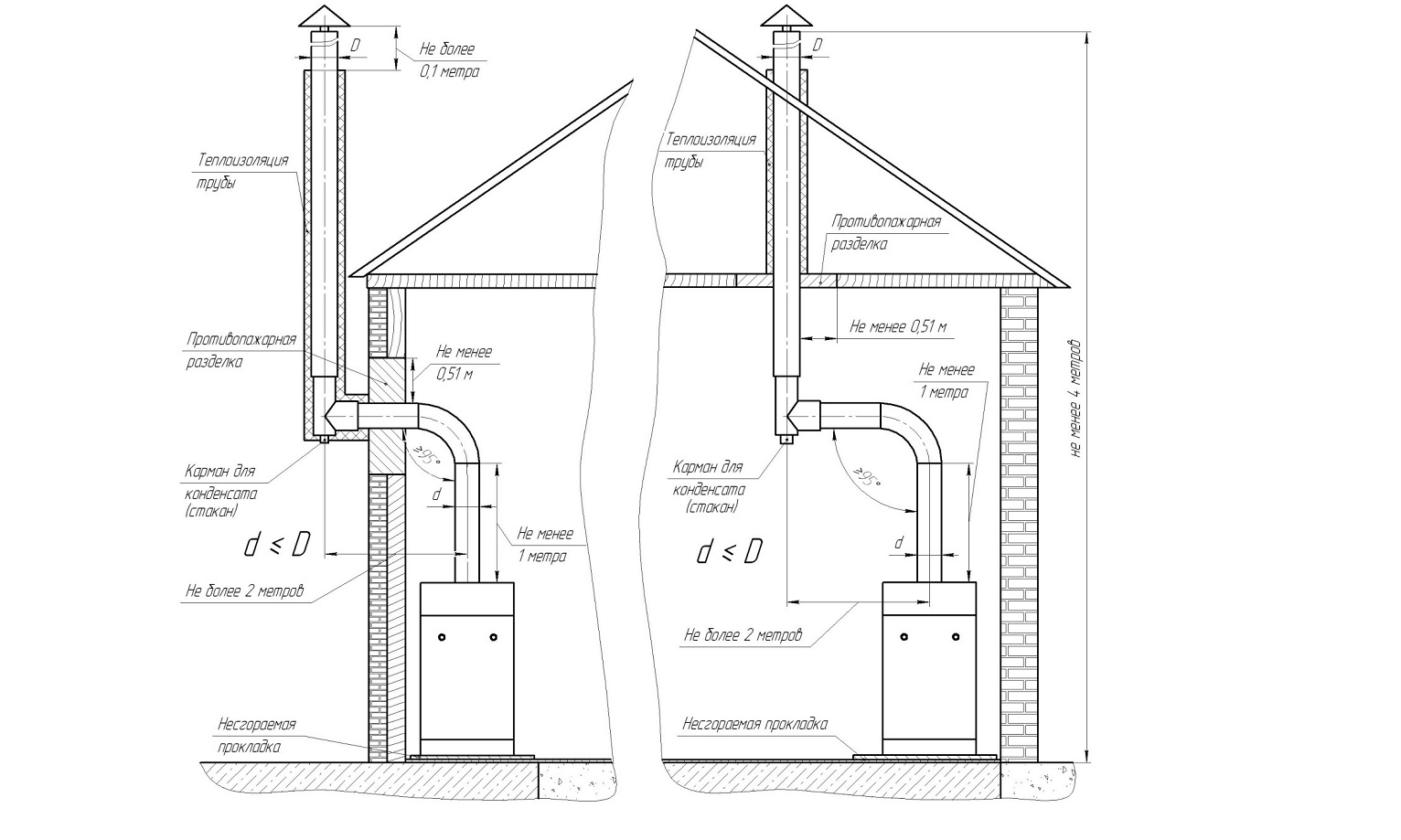

Схема монтажа

Существует несколько типов дымоходов, в индивидуальном порядке подбирается наиболее подходящий тип конструкции.

Способы монтажа

В системе важно учесть сбор конденсата, поэтому обязательно наличие заглушки, конденсатоотводчика и емкости для сбора конденсата. Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии

Если буржуйка будет установлена через стену от трубопровода, находящегося на улице, то целесообразным будет вывести дымоход через окно, чтобы не пришлось подготавливать отверстие для трубопровода в потолочном перекрытии.

Наружная часть дымохода утепляется при помощи теплоизоляции, покрывается защитным материалом. На конец трубы устанавливается грибок, который защитит дымоход от мусора, дождя, различных мелких животных и инородных предметов.

Подготовка перекрытия

Дымоходная труба для буржуйки чаще всего устанавливается таким образом, что она проходит через потолочное перекрытие, поэтому перед началом установки и фиксации конструкции трубопровода необходимо сделать отверстие для него в потолке: при помощи лобзика или другого режущего инструмента, имеющее диаметр подходящий для прохода в него стакана для колена внутреннего дымохода.

Пример отверстия для трубы дымохода

Проходной стакан

Проходной стакан устанавливается в отверстие до того, как будет собираться дымоход для печи буржуйки. Диаметр стакана следует выбирать соответственно диаметру внутренней трубы, хотя иногда стык производят до прохода дымохода через потолочное перекрытие

Следует понимать, что важно крепко закреплять стакан – он служит фиксатором. Но кроме него трубопроводу нужно прикрепить и к поверхности стены

При неправильном монтаже могут быть такие последствия

Если в перекрытии есть легко возгораемые материалы, утеплитель или деревянные детали, то необходимо их убрать, чтобы они не соприкасались с проходным стаканом.

После того как труба была вставлена, всё это нужно загерметизировать огнеупорным материалом, например жаростойким герметиком или специальной огнеупорной ватой.

Следующие этапы работ на фото:

Герметизация

Вывод трубы на крышу

Работы на крыше

На последнем этапе нужно поставить на трубу дефлектор

Советы при работе

  • Трубы, используемые в конструкции располагаются исключительно в вертикальном положении, для их фиксации лучше всего использовать специальные кронштейны, с размерами, соответствующими коленям системы. В целях экономии изготовить кронштейны можно самостоятельно, используя металлический уголок.
  • Все соединения нужно обрабатывать герметиком, чтобы не оставалось отверстий через которые может выходить дым в воздух помещения. На рынке существует большой выбор герметиков которые подойдут для заделки швов трубопровода для выхода дыма:
  1. Высокотемпературные герметики;
  2. Термостойкие герметики;
  3. Жаростойкие герметики;
  4. Жаропрочные герметики;

Высокотемпературные и термостойкие герметики используются для герметизации мест, которые достигают температуры в 350 градусов Цельсия. Так как дымоход для печки буржуйки нагревается до более высоких температур, эти виды герметиков подойдут только для деталей вне системы трубопровода.

Жаропрочные и жаростойкие полимеры выдерживают огромные температуры, вплоть до 1500 градусов по Цельсию – они наиболее подходящий выбор для дымохода буржуйки.

Подключение дымохода к буржуйке

Дымоход, выходящий из буржуйки, именуемый внутренним, стыкуется с уличным, внешним трубопроводом, на чердаке или в подкровельной части крыши. Началом внутреннего дымохода является отрезок выходящий из печного патрубка, который стыкуется коленом до потолочного перекрытия.

При установке внутреннего дымохода, важно правильно подключить трубу к патрубку буржуйки – так как если неправильно это сделать, возможен выход дыма в воздух помещения, что сделает невозможным правильное функционирование отопительной системы. Мнение эксперта

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Подсоединяется дымоход к буржуйке при помощи термостойкого уплотнителя и специального хомута

Важно сделать полностью герметичную конструкцию, так как любой прорыв газов может привести к отравлению находящихся внутри помещения

Дымоход подключенный к буржуйке

Виды дымоходов

Для постройки нужно определиться с типом трубы. В зависимости от расположения выделяют:

Коренные трубы. Они имеют своё основание — опираются прямо на фундамент. Могут быть как внутри дома, так и снаружи. Преимущества — возможность подсоединения нескольких отопительных приборов, а также строительство «про запас», с последующим подключением ещё не приобретённого отопительного оборудования. Вариант отлично подойдёт для металлических печей любого типа.

Насадные трубы. Они опираются непосредственно на саму печку, стоящую на фундаменте.

Для металлических печей насадной дымоход лучше не использовать — слишком большая масса приводит к деформациям.

Подвесные трубы. Они опираются на специальный кронштейн, прикреплённый к стене или перекрытиям.

Из кирпича такой дымоход не соорудить, лучше использовать металлические лёгкие трубы, теплоизолированные и зашитые в корпус (сэндвич-дымоходы).

Стеновые трубы. В случае если внешняя стена или простенок выкладываются из кирпича, в ней можно спроектировать канал для выхода дыма. Этот приём применялся при строительстве каменных зданий ещё со времён Римской империи.

Это экономит материал и не скрадывает свободное пространство, трубу можно сделать в несколько этажей без потери прочности. Минусы — при возгорании сажи стена превращается в раскалённый столб, что приводит к пожару, а при постоянном размокании от конденсата труба может разрушиться.

Если из материалов для дымохода железной печи доступен только кирпич, стоит остановиться на варианте коренной или стеновой трубы. Она не давит на саму печь, подключиться можно на различном уровне и не составляет сложностей.

Основные составляющие конструкции дымохода из кирпича

Строительство любого объекта требует разработки проекта, поэтому сооружение дымохода из кирпича не является исключением. Для эффективной его работы следует учитывать специфику конструкции и соблюдать следующие правила:

  • Основные параметры трубы должны подбираться в соответствии с техническими характеристиками теплотехнического оборудования, применяемого для отопления. При этом труба не должна быть ниже 5 м. Связь ширины и высоты трубы с качеством тяги прямо пропорциональна. В случае, если отопительное оборудование имеет малую мощность, а труба – значительную величину сечения, произойдет ухудшение отвода дымовых газов. При достаточной высоте трубы, но малом внутреннем сечении ее, может появиться обратная тяга, и возникнет чад в помещении.
  • В отапливаемых помещениях дымоход, как правило, не изолируют. Там, где имеется прилегание к перекрытию (около 600 мм), создают теплоизолирующую конструкцию по типу сэндвича.
  • Для обслуживания дымоотводящего устройства необходимо организовать свободный доступ к нему. С этой целью стыки следует располагать таким образом, чтобы они находились в разных уровнях с потолком. В противном случае могут возникнуть неудобства при эксплуатации дымохода.

Основные составляющие конструкции

Чтобы понимать, как выложить дымоход, следует понимать, из каких конструктивных элементов он состоит.

Основными узлами считаются:

  • Труба. Прокладывается от отопительного устройства до первой разделки.
  • Распушка. Это часть кладки, проходящая через чердачное перекрытие, расширяющаяся в этом месте с сохранением внутреннего сечения.
  • Стояк. Часть трубы, расположенная на чердаке, и идущая до уровня, на котором расположена кровля.
  • Выдра. Сооружается с расширением, предназначен для препятствования проникновению осадков.
  • Шейка. Располагается вне дома и находится над выдрой.
  • Оголовок. Завершает конструкцию дымохода, выполняется с расширением.
