Совершенство технологий твердотопливные котлы длительного горения с водяным контуром

5 Шахтный теплогенератор

Отличие шахтного агрегата от других заключается в продолжительности горения и особенности его устройства. Он оснащён большой топливный камерой, поэтому не требует частой загрузки топлива, горение проходит в медленном режиме. Существует два вида подобных котлов: с обычным горением и пиролизным. У них похожее устройство, они оснащены двумя камерами: первая предназначена для сжигания топлива, а вторая снабжена теплообменником.

Устройство топливного прибора с обычным видом горения более простое. Основную часть его корпуса составляет вместительная загрузочная камера, её называют шахтой. При вертикальном положении она способна вместить большое количество топлива. С боковой стороны или сверху оборудован люк для закладки дров.

Если заглянуть в топочное отделение, то можно обнаружить, что оно напоминает шахту, отсюда и произошло название котла. Под камерой для топки расположен зольник, отделяющийся от неё колосником. Посредством дверки можно получить доступ к зольнику, а также к топке. При помощи шибера, расположенного под дверкой, можно регулировать доступ воздуха.

Вторая часть котла представляет собой камеру со встроенным теплообменником, который заполнен водой. Если агрегат не будет применяться для обогрева дома водяным отоплением, используется жаротрубный теплообменник. Газы из топки через отверстие поступают в камеру с теплообменником, нагревают воду в нём и устраняются через дымоотвод. Горячая вода по трубам поступает в отопительную систему, а разогретый воздух в помещение.

Конструкция пиролизного котла шахтного типа почти такая же. Однако в ней присутствуют некоторые дополнительные элементы:

  1. 1. Две камеры, в одной из которых горит топливо, а в другой — догорают угарные газы.
  2. 2. Несколько перфорированных труб, через отверстия которых поступает воздух, обогащая камеры горения и догорания.
  3. 3. Задвижки, которые разделяют камеры.

Принцип работы пиролизного аппарата несколько отличается. Топочный процесс происходит с ограничением поступления воздуха, следовательно, медленно и с выделением большого количества газа. Он через перфорированные трубы поступает в дополнительные камеры и там сгорает. Такие котлы применяются с любыми видами твёрдого топлива: углем, дровами, пеллетами.

Установка и монтаж

Пожарные требования, предъявляемые к дымоходам

Обязательным условием является то, чтобы устройство дымохода для твердотопливного котла полностью отвечало правилам пожарной безопасности. Характерной чертой использования таких конструкций, является высокий температурный режим отходящих газов, более 300°С. Когда происходит возгорание сажи, нагрев доходит до 1000°С. И как итог — возрастает риск случайного возгорания здания.

В нормах пожарной безопасности указывается необходимость в противопожарных разрывах при прохождении плит перекрытия, кровли.

Пример теплоизоляции трубы дымохода

В правилах пожарной безопасности описаны следующие пункты:

  1. В процессе прохождения через кровельные и межэтажные перекрытия, выполненные из горючих материалов, следует позаботиться о противопожарных разрывах. От утепленного дымохода, толщина теплоизоляции которого составляет 50 мм и более, с применением стальной одностенной трубы, разрыв должен равняться 25 см. В зазоры помещается негорючая теплоизоляция. В бетонных плитах нет нужды в обеспечении разрывов. Для установки следует прорезать отверстие, на 10 мм превышающего диаметр трубы.
  2. Для рулонной битумной кровли обязательно нужно использовать фильтр искроулавливателя, который монтируется на оголовок дымохода. Узел не снижает характеристики тяги, но он не позволяет горящим частичкам уйти из дымоходного канала. Такое же требование предъявляется к домам, которые окружены зелеными насаждениями. В качестве межэтажного утеплителя можно использовать бальзатовую вату с высокими теплоизоляционными характеристиками, огнестойкостью и стойкостью к деформации. Рабочий температурный режим — от 500°С. Весь дымоход необходимо утеплять при помощи ваты с идентичными характеристиками.
  3. Монтаж дымохода на выходной патрубок осуществляется посредством отрезка нержавеющей трубы или специального адаптера, который подсоединен к системе дымоотведения. Если вы производите установку дымохода для твердотопливного котла в деревянном доме, то прилегающие к трубе стены необходимо обработать огнезащитой и выполнить обшивку огнестойким материалом.
  4. Максимальная длина горизонтальных участков дымохода равняется 3 м. Если кусок трубы больше одного метра, то его устанавливают под небольшим уклоном. Это необходимо для увеличения характеристик тяги.
  5. Дистанция до несущих конструкций и узлов здания начинается от одного метра.
  6. Система периодически подвергается обслуживанию — чистятся трубы и удаляется конденсат. Когда вы избавляетесь от сажи, то это способствует снижению количества периодических возгораний в дымоходе. В процессе горения сажи происходит резкий выброс тепловой энергии, а также поднимается температура в самой трубе, доходит до 1000°С. Что очень часто становится причиной разгерметизации системы дымоотведения, в результате чего дымоход попросту ломается.
  7. Дистанция от дымохода твердотопливного котла до близлежащего дома должна быть как минимум 8 метров. Это безопасная дистанция, если вдруг случайно произойдет возгорание. Можно произвести монтаж искрогасителя в оголовке дымохода. Пользователи отмечают, что чаще всего инспекторы пожарной безопасности дают согласие на эту процедуру, при уменьшении расстояния до 5 метров.
  8. Ни в коем случае нельзя совмещать конструкцию для твердотопливного агрегата и газового. Если одновременно функционирует несколько приборов отопления, работающих на твердом топливе, то согласно правилам безопасности, следует монтировать обособленную систему дымоотведения для каждого.

Искрогаситель для дымохода. Для чего он нужен можно узнать здесь

Пожарные нормы обустройства дымохода могут различаться, все зависит от конкретной местности. Именно поэтому, прежде чем начинать монтажные работы, следует ознакомиться с существующими требованиями в пожарной инспекции МЧС.

Печи с водяным контуром из регистров

Теплообменники из медных сплавов считаются самыми капризными в эксплуатации. Из-за невысокой температуры плавления медь легко прогорает при отсутствии жидкости в контуре, поэтому многие заказчики останавливают свой выбор на более жаростойких материалах, таких как нержавейка, сталь или даже чугун.

За редким исключением, трубы из чугуна и стали, и тем более нержавейки, очень сложно изогнуть в форме спирали или змейки, поэтому при изготовлении теплообменника трубчатые заготовки просто сваривают в виде регистров.

Например, на фото ниже изображен один из наиболее удачных вариантов переоборудования известной модели «Булериан» в печь для бани с водяным контуром.

В нижней и верхней части корпуса печки видны коллекторы подвода и отвода горячей воды, при этом трубы не мешают установке корзины для камней.

Принципы самостоятельного конструирования

Конструирование котла условно можно разбить на четыре части: теоретические расчеты, составление схемы будущего котла (или коррекция имеющейся схемы), приобретение необходимых компонентов и непосредственно сборка и налаживание.

Зная необходимую мощность можно определяться с типом топлива и соответственно с конструкцией котла.

Конкретные схемы и расчеты в статье не приводятся — это материал отдельной брошюры. Формат этого материала предусматривает лишь предварительное ознакомление и теоретическое обоснование для самостоятельного моделирования. Даётся общее направление поиска необходимой для конструирования справочной информации.

Какой материал выбрать

Змеевик по классической технологии сооружается из трубы. Ее длина, диаметр устанавливается в зависимости от нужной теплоотдачи. Точная эффективность работы зависит от теплопроводности материалов. Обычно берут трубы из:


Стальной

  • меди – коэффициент теплопроводности 380;
  • стали – 50;
  • металлопластика– 0,3.


Медный теплообменник для буржуйки, выполненный своими руками

При одних и тех же показателях теплоотдачи, одинаковом поперечном размере труб длина из металлопластика в 11 раз, а из стали в семь раз больше меди. По этой причине выбирают отожженные медные трубы для змеевика. Они пластичные, поэтому легко принимают требуемую форму с помощью прогиба. Также к такой трубе легко с помощью резьбы подсоединить фитинг.

Лучшие печи-камины с водяным контуром отопления

Принцип работы и разновидности

Если вы решили сделать электрокотел своими руками для отопления дома, то можно изготовить индукционную и электродную разновидность таких приборов. Все остальные разновидности котлов являются модификациями двух основных видов. Поскольку в электродном приборе электроэнергия преобразуется в тепловую энергию, его еще называют ионным.

Электродный котел

Самодельный котел довольно компактный, поэтому может закрепляться просто на трубе. Для него не нужно выделять отдельное место на полу или стене. Для безопасности его фиксируют на двух саморезах, но и без них можно обойтись.

Внешне нагреватель напоминает отрезок трубы длиной около 40 см. В одном его торце находится металлический стержень, а с другого торца прибор наглухо заварен или имеет отдельный патрубок для перегонки теплоносителя по отопительной системе.

Если вы делали тэновый котел своими руками, то в нем должны быть два патрубка для подключения подачи теплоносителя в систему и присоединения обратного контура.

При этом расположение этих патрубков может быть следующим:

  1. Один патрубок устанавливается в торце нагревательной трубы, а другой приваривается в боковой части перпендикулярно первому.
  2. Оба патрубка крепятся с боковой стороны трубы. При этом оба отвода труб располагаются параллельно относительно друг друга и перпендикулярно в отношении основной нагревательной трубы.

Принцип работы самодельного котла:

  • в теплоносителе находятся катоды и аноды, то есть положительно и отрицательно заряженные электроды;
  • поскольку они пребывают под напряжением, запускается перемещение ионов, полярность которых периодически меняется (частота смены заряда составляет 50 раз/сек);
  • такое движение ионов приводит к трению, из-за чего температура жидкости повышается.

Недостатки самодельного нагревательного оборудования:

  1. Теплоноситель постоянно находится под напряжением.
  2. Тепловой носитель перед заливкой в систему необходимо очищать от примесей и солей.
  3. В таких системах строго запрещено использовать в качестве теплоносителя антифриз. Для этого подходит только очищенная вода.

Индукционный котел

Котлы индукционного типа, которые работают на электричестве, нагревают теплоноситель за счет магнитного поля, создаваемого электрическим током.

Такие приборы состоят из следующих частей:

  • корпус агрегата;
  • катушка;
  • утеплитель;
  • сердечник, в котором происходит нагревание теплового носителя.

Для подключения медной обмотки катушки к сети используется специальная автоматика. За счет этого в катушке создается магнитное поле, разогревающее трубу, которая выполняет функции сердечника. Такой сердечник тут же начинает отдавать тепло циркулирующей жидкости. При этом корпус котла будет оставаться холодным, поскольку в его конструкции предусмотрен слой утепляющего материала.

Отдельно стоит сказать о сердечнике. Он не прямой, а изогнутой спиральной конфигурации. Это обеспечивает медленное продвижение теплоносителя по нему для лучшего прогревания жидкости. Индукционный котел может прослужить более 25 лет. Выход из строя произойдет по причине ржавления трубы, выполняющей функции сердечника.

Лайфхак № 6: Капельный полив из пластиковой бутылки

Еще один лайфхак хочу проверить. Видел несколько роликов, тоже с бутылкой. Примерно на высоте 3-4 см от дна делается отверстие. Из-за открывания и закрывания крышки вода льется или не льется. Под этой струйкой можно помыть руки.Фото: Отверстие делается на высоте 3-4 см от дна

С помощью обычного шила 2-3 мм в диаметре я делаю отверстие. Когда крышка закрыта, вода течь не должна. Открываю крышку – заработало! Закрываю – вода течь перестает. Магия? На самом деле – физика. Мне лайфхак понравился даже больше, чем вариант с 1,5-литровой бутылкой.Фото: Отверстие в бутылке делается с помощью шила

Кстати, этот лайфхак можно использовать при организации капельного полива растений. Делаете такие отверстия по всем сторонам бутылки. Вкатаете бутылку в землю на уровне корневой системы ваших растений. И еще одну дырочку сделаете сверху. Вода будет поступать к корням растений. Вы сделаете капельный полив легко и просто, за несколько минут.Фото: Вода льется, когда крышка открывается

Лайфхак работает!

____________________________________

Итог: я проверил 6 лайфхаков. Счет 3:3. Получается, что роликам из Интернета можно доверять, но лучше все-таки перепроверять!

____________________________________

Котлы длительного горения – закладка дров два раза в сутки!

Эта конструкция понравится тем, кто нечасто бывает дома или не хочет постоянно загружать топливо. Агрегаты длительного горения представляют собой разновидность твердотопливного котла, в котором процесс горения (тления) происходит в верхней части топливного слоя, соответственно, и воздух подается сверху. По всему диаметру корпуса идет встроенный водяной контур, благодаря чему теплоноситель прогревается хорошо независимо от того, на какой глубине происходит горение. За счет горения только верхнего слоя длительность работы котла на одной загрузке дров составляет до 30 часов, а некоторые модели, которые подходят для любого вида топлива, могут работать на угле почти неделю! В большинстве котлов нет никакого энергозависимого оборудования, к тому же стоят они относительно недорого, и их можно сконструировать самостоятельно.

Правда, у таких конструкций есть и минусы, в частности, подкидывать топливо в процессе горения котла невозможно. Влажные дрова для топки не подходят, они должны быть хорошо просушены как минимум до 20 % влажности и распилены на короткие бруски. Если отапливать углем, то только высококачественным, с низким содержанием шлаков. Еще один существенный минус – ограниченные мощности агрегатов. Большинство самых популярных моделей работают в рамках 40 кВт.

Упомянем также и о пеллетных котлах – это разновидность твердотопливных, с той лишь разницей, что вместо дров или угля используются топливные гранулы из отходов деревообрабатывающей промышленности. Большинство агрегатов оборудованы специальным бункером, откуда топливо попадает в топочную в автоматическом режиме.

Некоторые особенности

Конфигурация котла, его характеристики, чертежи будут зависеть от многих факторов:

  • Материала. Подойдет обычная сталь (лист), но лучше всего – жароустойчивая нержавейка или чугун.
  • Возможности хорошей обработки стали, надежного соединения деталей конструкции. Обычно для этого используют в основном болгарку, газовый резак и электросварку.
  • Вида, характеристик топлива (жидкое или твердое). Сталь должна выдерживать высокие температуры, не деформироваться, не плавиться под их воздействием. Выдерживать внутреннее давление паров и газов без разрывов и трещин.
  • Правильного расчета способа циркуляции теплоносителя. Будет ли она естественной ( за счет правильной манипуляции диаметрами труб, их наклоном, высоты бака и прочего) или принудительной (с использованием в схеме  насоса).
  • Учета давления паров, использования клапанов для сброски излишек газов, конденсата (монтаж обратки).

Виды котлов

Реализация принципа длительного горения может осуществлять по-разному. Каждый вид котлов имеет свои отличительные особенности. Предлагаем познакомиться с существующими разновидностями твердотопливных котлов, чтобы было проще сделать выбор.

Принцип работы и внешний вид котла может отличаться

Пиролизный котел длительного горения

Пиролизные котлы с водяным контуром комплектуются двумя топливными камерами. В первой происходит сгорания твердого топлива. Вторая предназначена для сгорания газа, выделяющегося в первой (пиролиза древесины). Такое конструктивное исполнение позволяет повысить КПД устройства до 80%, учитывая, что топливо сгорает практически без остатка. К преимуществам таких котлов с водяным контуром стоит отнести высокую температуру сгорания, повышенную теплоотдачу, минимизацию отходов и экологичность процесса.

К преимуществам стоит отнести возможности загрузки топлива раз в сутки, длительный срок службы, достигающий 20 лет. Достаточная толщина стенки устройства делает его эксплуатацию безопасной при значительном разогреве топки.

Из недостатков стоит отметить высокую стоимость, которая полностью компенсируется за счет низкой стоимости используемого топлива. Повышенные требования к мощности монтируемого пиролизного котла с водяным контуром. Если агрегат будет работать вполовину мощности, дымоходная труба быстро забьется.

Производители предлагают котлы с водяным контуром, имеющие ряд дополнительных функциональных возможностей. Например, предусмотрена возможность использования различных видов топлива.

Схема работы пиролизного котла

Watch this video on YouTube

Котлы с принципом верхнего горения

Занимают промежуточное положение между обычными и пиролизными котлами. Нагрев теплоносителя осуществляется за счет сгорания дров и угарных газов. Закладка топлива производится внутрь высокой узкой вертикальной емкости, по внешнему контуру которой проходит водный контур. Сгорание топлива осуществляется сверху вниз, с догоранием выделяемых газов в верхней жаровой камере. Закладка очередной партии топлива осуществляется после полного выгорания предыдущей.

Схема работы агрегата с принципом верхнего горения

Пеллетные

Твердотопливный котел работает на специальных гранулах – пеллетах. Для их изготовления используются торф, древесные и сельскохозяйственные отходы, что способствует значительно снижению стоимость пеллет. Они бывают нескольких категорий: премиум (белые), стандарт (темные) и предназначенные для использования в промышленном производстве. Они гипоаллергены, имеют высокий КПД. Отличаются малой зональностью, что позволяет производить чистку котла раз в месяц. Для их хранения следует выделить сухое помещение, чтобы не допустить отсыревания пеллет.

Пеллетный котел может иметь компактные размеры

Как сделать твердотопливный котел длительного горения своими руками: чертежи, видео

Прежде чем выполнить установку твердотопливного котла длительного горения своими руками нужно подготовить основу. Для этого делается бетонная стяжка. Чтобы установка стояла ровно с помощью уровня необходимо сделать возвышенность из бетона. Монтировать оборудование можно в отдельном помещении, в котором необходимо оборудовать систему вентиляции.

К месту установки котла есть определенные требования:

  • расстояние от корпуса конструкции до стены должно быть 2 метра,
  • окружающие стены, потолок и пол должны быть устойчивыми к огню,
  • высота потолков должна быть не менее 2,5 метра,
  • ширина двери – не менее 80 см,
  • по желанию можно поставить даже противопожарную дверь.

Важно обеспечить свободный доступ к котлу для регулярных осмотров и для очистки. Из топки необходимо периодически убирать шлак и золу

Нельзя рядом хранить воспламеняющиеся материалы.

Чтобы осуществить правильную установку нужно соблюдать противопожарную инструкцию и следовать технологии монтажа. Перед дверцей в топку можно расположить лист металла, если вдруг горячее топливо выпадет наружу. Все места стыков дымохода и дымоотвода следует пройти с герметиком. Тягу нужно проверить перед запуском отопительного агрегата.

Некоторые умельцы делают такое сложное оборудование самостоятельно. Для этого необходимо найти чертежи и схемы в интернете, а также выбрать качественный материал.

Как сделать котел можно посмотреть в этом видео:

Виды котлов на дровах

Такие агрегаты бывают с автоматической и ручной загрузкой топлива. Второй тип оборудования работает на пеллетах. Их помещают в специальный бункер, дальше они подаются в топку. Котел способен работать в автоматическом режиме продолжительный период.

К устройству при желании подключают электрическое оборудование, что позволяет минимизировать участие людей в отопительном процессе. Приборы функционируют параллельно, при этом электрокотел поддерживает определенную температуру воды.

Существует альтернативный вариант – применение теплоаккумулятора. Он предполагает работу системы теплоснабжения в автоматическом режиме, при котором в течение дня в специальной емкости накапливается тепло, расходуемое в ночное время.

Дровяные агрегаты с ручной загрузкой бывают трех видов:

  1. Традиционными, со стандартной конструкцией, имеющей внизу топочную камеру. Подобные котлы отличаются трудоемкостью обслуживания.
  2. Пиролизными. Функционирует данное оборудование на основании принципа разделения дров на газообразные и твердые вещества. У пиролизных приборов масса преимуществ: достаточно высокий КПД, небольшое количество сажи и золы. Они работают на древесине, у которой влажность не превышает 20%.
  3. Длительного горения. В таких котлах у дров сгорает верхняя часть, а оставшееся топливо начинает медленно тлеть. Самодельные котлы длительного горения на дровах отличаются высоким уровнем КПД и возможностью регулировать потребляемую мощность. Прибор требует одноразового обслуживания в сутки.

Как сделать своими руками котел твердотопливный длительного горения чертежи и схемы

Перед тем, как начать изготовление котла, необходимо определиться с его конструкцией. Ее выбор зависит от назначения агрегата. Если он предназначен для отопления небольшого хозяйственного помещения, гаража или дачного домика, то делать в нем водяной контур не обязательно. Обогрев такого помещения будет происходить непосредственно от поверхности котла, путем конвекции воздушных масс в помещении, как от печи. Для большей эффективности можно устроить принудительное обдувание агрегата воздухом при помощи вентилятора. При наличии системы жидкостного отопления в помещении, необходимо предусмотреть устройство в котле контура в виде змеевика из трубы или другой аналогичной конструкции.

Схема подключения твердотопливного котла к системе отопления

Выбор варианта зависит и от типа твердого топлива, которое нужно будет использовать. Для отопления обычными дровами требуется увеличенный объем топки, а для применения мелких топливных гранул можно устроить специальную емкость, из которой гранулированное топливо подается в котел автоматически. Для изготовления котла твердотопливного длительного горения своими руками, чертеж можно взять и универсальный. Он подойдет для любого вида используемого твердого топлива.

Чертеж твердотопливного котла длительного горения мощностью 25/30/40 кВт

Расскажем пошагово, каким образом и из каких деталей можно сделать котел отопления на твердом топливе длительного горения по предложенной схеме:

  • подготовим место, где будет установлен будущий агрегат. Основание, на котором он будет стоять, должно быть ровным, прочным, жестким и огнеупорным. Лучше всего для этого подойдет бетонный фундамент или толстая чугунная либо стальная плита. Стены нужно обить тоже огнеупорным материалом, если они деревянные;
  • собираем весь необходимый материал и инструменты: из которых нам понадобиться аппарат для электродуговой сварки, болгарка и рулетка. Из материалов: листовая 4-мм сталь; 300 – мм стальная труба со стенками 3 мм, а также другие трубы 60 и 100 мм диаметром;
  • для того, чтобы изготовить котел на твердом топливе длительного горения, нужно из большой 300 – мм трубы вырезать кусок длиной 1 м. Можно и немного меньше, если в этом есть необходимость;
  • из стального листа вырезаем дно по диаметру трубы и привариваем его, снабдив ножками из швеллера длиной до 10 см;
  • распределитель воздуха выполняем в виде круга из листа стали с диаметром на 20 мм меньшим, чем труба. В нижнюю часть круга приваривается крыльчатка из уголка с размером полки 50 мм. Для этого можно использовать и швеллер аналогичного размера;
  • сверху в середину распределителя привариваем 60 – мм трубу, которая должна быть выше котла. В середине диска распределителя прорезаем отверстие по трубе, так, чтобы был сквозной туннель. Он нужен для подачи воздуха. В верхней части трубы врезается заслонка, которая позволит осуществлять регулировку подачи воздуха;

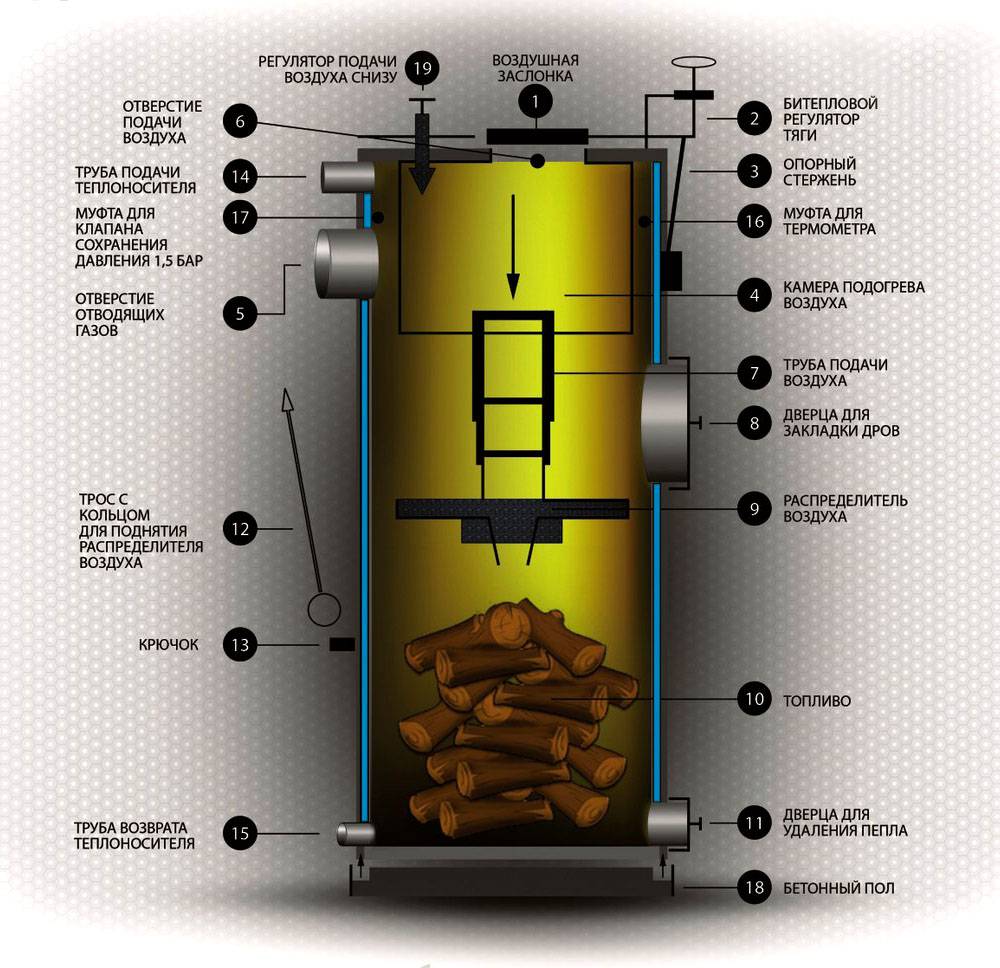

Схематическое изображение устройства котла, работающего на твердом топливе

  • в самой нижней части котла изготавливаем небольшую дверку, снабженную задвижкой и петлями, ведущую в зольник для удобства удаления золы. Сверху в котле прорезаем отверстие для дымохода и привариваем в это место 100 – мм трубу. Вначале она идет под небольшим углом вбок и вверх на 40 см, а потом строго вертикально вверх. Проход дымохода через перекрытие помещения должен быть защищен по правилам противопожарной безопасности;
  • заканчиваем сооружение котла отопления на твердом топливе длительного горения изготовлением верхней крышки. В ее центре должно быть отверстие для трубы распределителя потока воздуха. Прилегание к стенкам котла должно быть очень плотным, исключающим попадание воздуха.

Чертеж с размерами для создания твердотопливного котла своими руками

Полезный совет!Чтобы разжечь, изготовленный своими руками, котел твердотопливный длительного горения, чертеж которого был представлен выше, необходимо: снять крышку и поднять регулятор, заполнить котел топливом доверху и облить его горючей жидкостью, все поставить на место и бросить горящую лучину в трубу регулятора. Когда топливо разгорится, снизить поток воздуха до минимума, чтобы оно начало только тлеть. После этого произойдет возгорание пиролизного газа и котел запустится.

Принцип работы твердотопливного котла длительного горения

Отопительное оборудование длительного горения имеет особое конструктивное исполнение. Производители используют один из возможных вариантов:

  • увеличивают объем камеры сгорания;
  • используют пиролизную схему горения топлива;
  • предусматривают автоматическую подачу горючего в камеру сгорания.

Увеличение объемности камеры сгорания позволяет добиться того, что время сгорания одной порции топлива составит 5÷6 часов. Пиролизные котлы с водяным контуром используют газогенераторную схему: при сгорании древесины выделяются горючие продукты, которые затем поступают в специальную камеру дожигания. Это способствует медленному сгоранию топлива и интенсивному сгоранию продуктов пиролиза с образованием большого количества тепла.

Автоматический котел на твердом топливе отличается сложным конструктивным исполнением. В процессе его работы происходите непрерывная подача пеллетного горючего, загружаемого в специальный вместительный бункер. Оказавшись в топке, топлива сгорает по пиролизной либо простой схеме, выделяя большое количество тепла. Производители предлагают модели, оснащенные бункером объемом несколько кубов. Такой котел с водяным контуром способен вырабатывать тепло на протяжении нескольких недель при одной загрузке.

Схема работы обычного и пиролизного котла

Делаем контур для стальной печки

Чтобы изготовить теплообменник самоварного типа на дымоход, подберите 2 трубы: одна по диаметру должна равняться размеру патрубка печки, а вторая – на 3—4 см больше (например, 102 и 133 мм).

Самодельный теплообменник самоварного типа

Дальше действуйте в таком порядке:

  1. Определите теплообменную площадь, как описано в предыдущем разделе, после чего отрежьте обе трубы по расчетному размеру.
  2. В кожухе водяной рубашки проделайте 2 отверстия 20—30 мм и приварите к ним патрубки подачи и обратки с резьбами.
  3. Вставьте одну трубу в другую и сварите между собой, сделав перемычки из стальной полосы. Из нее же изготовьте верхнюю и нижнюю крышку для самодельного водяного контура.
  4. Проверьте агрегат на герметичность и установите на дымоход как можно ближе к масляной или дровяной печи. Больше подробностей об изготовлении показано на видео.

В отличие от внутренних водяных контуров, экономайзер без проблем подключается к различным системам отопления – с принудительной и естественной циркуляцией теплоносителя

Во втором случае важно выполнить уклон магистралей 2 мм на 1 м. п

трубы и поставить в верхней точке открытый расширительный бак.
