Что такое шибер для дымохода и как это используется

Установка

Желательно, чтобы задвижка в печной или каминной трубе располагалась на высоте до метра от места топки — это наилучший вариант. А в целом порядок действий по установке на трубу должен быть таким.

Сначала к патрубку топки присоединяется первый сегмент трубы (если патрубок имеет горизонтальное положение) или тройник (если положение патрубка вертикальное). Стыки смазывают герметиком с повышенной стойкостью к высоким температурам.

Затем сверху на тройник или трубу устанавливают непосредственно шибер. После этого на шибер надевают ещё один отрезок дымоходной трубы. Сам этот отрезок в свою очередь будет присоединяться к дымоходу.

Дополнительно закреплять чем-то стыки вряд ли понадобится, так как все части конструкции совмещаются друг с другом достаточно плотно. Приведённый способ установки актуален для шиберов любой конструкции.

Монтаж задвижки на разные виды труб

Монтаж заслонки на печь производится во время сборки дымохода. Последовательность выполнения работы зависит от материала изготовления дымоотводного канала.

Установка на кирпичный дымоход

При сборе кирпичного дымоотводного канала заслонка устанавливается на расстоянии 1 м от топки, что соответствует приблизительно 6 ряду кладки. Монтаж шибера осуществляется в следующем порядке:

  1. размечается область монтажа заслонки;
  2. производится выемка части кирпича для правильного размещения устройства в печи и плотного прилегания следующих слоев кладки;
  3. в месте установки задвижки укладывается бетонный раствор, который используется для кладки печи. Раствор должен быть нанесен строго по периметру рамы шиберной задвижки;
  4. на раствор укладывается рамка заслонки;

Крепление заслонки к дымоходу

  1. проверяется работоспособность задвижки (плавность движения или вращения);

Контроль работоспособности шиберной заслонки при монтаже

  1. продолжается кладка печного дымохода;
  2. все щели, образовавшиеся вокруг заслонки, дополнительно замазываются раствором. Если щели не заделать, то будут возникать потери тяги.

Правила монтажа шибера на кирпичный дымоход представлены на видео.

Установка на стальной дымоход

Произвести монтаж шиберной заслонки на стальной дымоход своими руками можно по следующей схеме:

  1. выбирается место установки устройства. Шибер, как и в предыдущей ситуации, можно расположить на расстоянии 1 м от топки или в любом ином месте. Главное, чтобы участок трубы с устройством не подлежал утеплению;
  2. на трубу надевается шибер и придавливается последующей трубой;

Правила сборки труб стального дымохода

  1. все стыки, образовавшиеся при соединении труб или труб и заслонки, замазываются герметиком.

Для устранения зазоров в стыках труб можно использовать исключительно устойчивым к высоким температурам герметик. В противном случае изоляционный слой может  разрушаться и/или выделать вещества, вредные для здоровья людей.

Герметизирующий состав для печей

Таким образом, выбор и монтаж шибера полностью зависит от вида дымохода. Если выполнить работу самостоятельно не получается, то рекомендуется обратиться за профессиональной помощью.

Как установить задвижку на печную трубу

Задвижку, как правило, устанавливают во время строительства и сборки печки. Процесс осуществляется в несколько этапов:

  • Укладка кирпича вокруг арматуры в выбранном месте на определенной стадии возведения дымохода. При этом размеры оставленного отверстия должны полностью совпадать с размерами задвижки. Зачастую в уголках корпуса устанавливают проволоку, монтируя ее в тело кладки.
  • Монтаж рамки задвижки с фиксацией верхней части с помощью цементного раствора.
  • Нанесение цементного раствора по периметру рамы и проволоки толщиной около 1 см, с последующей укладкой ряда кирпичей.
  • Установка задвижки в дымоход.

Обычная чугунная печная задвижка запирается щитовой заслонной, которая монтируется в корпусе рамы сквозь щель. Ее можно установить и после монтажа рамы. Заслонка у вьюшки закрывается вручную, поэтому над корпусом такой конструкции нужно установить специальную дверцу, с помощью которой можно будет управлять крышкой.

После этого продолжается укладка дымохода соответствующим образом.

О дровах

Как уже говорилось выше, качество топлива имеет большое значение. И для эффективности работы отопительного оборудования, и для увеличения срока его эксплуатации. Особенно это касается дров — очень нестабильного вида топлива. Эффективность работы котла зависит от равномерного поступления топлива, причём выровненного по своим теплотворным способностям

Это наиболее важно для современных технологичных отопительных приборов, обременённых автоматикой

Дрова же различаются по своим техническим качествам — влажности, удельной теплоте сгорания. Именно поэтому производители котельного оборудования настаивают на выборе качественного топлива.

Пеллеты и топливные брикеты — более эффективное топливо для дровяного котла

Наиболее простым способом достижения этого требования будет выбор искусственных «поленьев» — пеллет, топливных брикетов.

О различиях дров и их разновидностях можно более подробно прочесть в статье Плюсы и минусы различных видов твердого топлива для котлов: древесина и её производные.

В рекомендациях производителя, как правило, есть указание, какой длины поленья подходят для топки конкретной модели. Существуют варианты котлов, которые вмещают в камеру сгорания поленья метровой длины.

Полено полену рознь

Древесина разных пород деревьев имеет разную плотность, а значит — способность к выдаче тепла. Но, кроме неё, важны и другие особенности дров, влияющие на работу котла: количество негорючих (балластных) веществ и наличие смол, загрязняющих при горении дымоход и внутреннее устройство прибора.

Берёзовые дрова

Берёза имеет плотную древесину, поэтому горит жарко и выделяет много тепла — 3750 ккал, даже если дрова сырые. Она легко воспламеняется. Но при горении таких дров, особенно сырых, выделяется дёготь — вещество, полезное в медицине, косметологии или для защиты поверхностей от гниения, но крайне вредное для внутренностей котла.

Сажа на теплообменнике котла

Ольховые дрова

Горящие ольховые дрова практически не выделяют сажи. Более того, сжигание дров из ольхи способствует очищению дымохода. Ольха легко воспламеняется, хорошо горит и выделяет достаточное количество тепла — 2100 ккал.

Осиновые дрова

Сжигание осины, так же как и ольхи, очищает дымоход. Но сами по себе такие дрова при горении выделяют немного тепла — до 1650 ккал.

Сосновые дрова

Хорошо и довольно жарко горят (3800 ккал), но сосновая древесина смолистая, при сгорании образуется много сажи.

Дрова в складометре

Еловые дрова

Дрова из ели сопоставимы по своим качествам с сосновыми, но имеют немного большую удельную теплоту сгорания — 3900 ккал, к тому же они менее смолистые.

Тополевые дрова

Тополь горит жарко, но быстро сгорает.

Дрова из яблони и груши

Дрова из фруктовых деревьев — яблони или груши — имеют плотную древесину, а значит, выделяют много тепла, горят и тлеют долго. Но эти породы обычно выращивают ради плодов, поэтому такие дрова встречаются не часто. Ещё одна особенность: стволы груш и яблонь корявые, чурки плохо колются, а поленья получаются узловатые, их сложно плотно укладывать в топке.

Дубовые, буковые, ясеневые дрова

Дуб, бук, ясень имеют плотную древесину, при горении этих пород выделяется много тепла — до 3600 ккал. Из минусов дубовых или буковых дров можно назвать их редкость в продаже и сложность в раскалывании и растапливании ими котла.

Учитывая описанные качества древесины как топлива, хороший хозяин запасает разные виды дров: одни — чтобы легко разгорались, вторые — чтобы долго и жарко горели, третьи — чтобы периодически очищать дымоход от сажи.

Что такое шибер?

Шибер – это пластина из металла, способствующая при перекрытии потока разделению механических включений, проходящих сквозь заслонку. В общем, главное направление работы шибера – регулировка дымоходной тяги. Благодаря данному свойству, такие затворы на трубопроводах применяются с разнообразными средами: газами, сухими и сыпучими смесями, нефтепродуктами и т.д.

Так же, как и многие запорные устройства, шиберы могут управляться вручную либо гидравлическим и электрическим приводом. Данный вид затвора используется при строительстве дымохода и вентиляционной системы. Существенным качеством данной детали считается ее полное отсутствие в «теле» трубы в открытом виде. Таким образом, он создает маленькое сопротивление остаткам газа, выходящим наружу.

Функциональные возможности

Чтобы понять, зачем нужен шибер в дымоотводной системе нужно изучить сферы применения устройства. Оно используется в трубопроводных системах, где выступает запорной арматурой. Шибер служит ограничителем потока жидкости, сыпучих смесей. С научной стороны такой прибор называют «перекидным».

В дымоходной системе шиберное устройство устанавливается в качестве регулирующего элемента, который обеспечивает частичное или полное перекрытие дымового канала. Так уменьшаются потери тепла, образовавшегося внутри парилки после топки. Шибер обеспечивает регулировку тяговой силы, поскольку выполняет роль заслонки по направлению движения дыма.

С уменьшением сечения дымоотводной трубы в результате продвижения заслонки вглубь конструкции, тяговая сила снижается. При полном перекрытии полностью прекращается. Когда шиберный элемент полностью открывает канал для движения дыма, тяга усиливается, процесс горения происходит лучше, помещение нагревается быстрее.

Чтобы понять назначение этой детали для дымоходной конструкции, нужно разобраться с тем, что такое шибер в печи. Заслонка обеспечивает изменение силы тяги в агрегате за счет регулировки горения топлива в топке.

Этот элемент имеет немаловажное преимущество – он обладает низким сопротивлением относительно оставшихся газовых пузырьков, которые необходимо выводить наружу из помещения. Когда дымоход находится в нерабочем состоянии, тогда задвижка полностью закрыта.. Так как шибер является основным регулятором тяги внутри дома, то именно от него зависит интенсивность горения топлива

Чтобы уменьшить тягу и интенсивность пламени в топке, нужно всего лишь прикрыть заслонку. Для увеличения огня осуществляются противоположные действия

Так как шибер является основным регулятором тяги внутри дома, то именно от него зависит интенсивность горения топлива. Чтобы уменьшить тягу и интенсивность пламени в топке, нужно всего лишь прикрыть заслонку. Для увеличения огня осуществляются противоположные действия.

Современные модели шибера могут быть установлены как в одностенных, так и двустенных котлах. Если же камин или печь не эксплуатируется, то в это время задвижка поворотного шибера для дымохода должна быть полностью закрытой. Чаще всего мастера устанавливают заслонку на первом метре дымохода, так как этот участок не утеплён.

Данное устройство регулирует тягу

К основным функциональным возможностям заслонки относятся:

  1. Частичное перекрытие дымоходного канала.
  2. Качественное регулирование тяги.
  3. Контроль над интенсивностью горения пламени в топке.

Как сделать шиберную задвижку своими руками

Рассмотрим, как сделать оба варианта задвижек для дымоходов – выдвижной и поворотный. Каждый из них имеет свои нюансы изготовления и монтажа. Начнем с выдвижного вида.

Подготовка материалов и инструментов

Для создания простейшей модели выдвижного шибера подойдет оцинкованная сталь. Она обладает небольшим весом, благодаря гладкой поверхности легко очищается от сажи, а при необходимости движущуюся часть легко можно заменить.

Главные инструменты – сварочный аппарат, электроды, болгарка, ножницы по металлу (выбираем в зависимости от толщины листа), дрель со шлифовальным диском, сверла по металлу, напильник. Работы лучше выполнять на рабочем верстаке с тисками. Кроме прочего понадобится лист бумаги для шаблона, рулетка, маркер.

Составление схемы (чертежа)

К снятию размеров нужно отнестись серьезно, так как даже несколько миллиметров могут стать причиной неправильной работы дымохода. Чтобы узнать габариты рамки, следует рулеткой измерить сечение дымоотводного канала – оно будет совпадать с размерами внутренней стороны рамки. К этому значению следует прибавить по 20-30 мм с трех сторон и высчитать наружную сторону рамки.

Чтобы задвижка выдвигалась легко, без усилий, она должна по ширине быть чуть уже ширины рамки (если учитывать внешние стороны). Для упрощения расчетов необходимо начертить схему конструкции и обозначить все возможные размеры, чтобы в дальнейшем, во время работы с металлом, ориентироваться по ним.

Для металлических труб обычно совмещают конструкцию плоской заслонки с фрагментом дымоотвода, расположенным перпендикулярно.

Для кирпичных дымоходов достаточно плоской рамы из проволоки или профиля с двигающейся по направляющим (двум параллельным сторонам) задвижкой.

Разметка и вырезание деталей

Определив точные размеры, вырезаем раму для шибера. Если дымоход небольшой (например, в бане или в летней кухне), можно использовать толстую проволоку, согнув ее в виде буквы П.

Более обстоятельная рама – это прочный угловой профиль. Чтобы его сделать, вырезаем из листовой стали полосу и сгибаем ее вдоль под углом 90º. Чтобы придать профилю нужную форму, в местах, где намечены углы, одну из плоскостей разрезаем. При сгибании получаем рамку. Места сгибов привариваем.

Далее вырезаем саму заслонку. Она должна быть примерно на 5-10 мм быть уже ширины рамы. Длину подгоняем так, чтобы в закрытом состоянии наружу выглядывал только небольшой фрагмент задвижки. Оформить его можно по-разному: в виде ушка с отверстием или просто подогнутого края.

Края вырезанного шибера зачищаем диском, чтобы процесс закрывания/открывания проходил легко и бесшумно. Красить детали нельзя.

Этапы установки задвижки

На фото показаны этапы установки шибера заводского производства. По тому же принципу монтируется и самодельное устройство.

Высота установки заслонки во многом зависит от конструкции печи, в банных печах она ниже, в отопительных для дома – выше. Минимальная высота – 0,9-1 м от пола, максимальная – около 2 м.

Нужна ли задвижка в банной печи?

Безусловно нужна. Хорошая тяга в бане – залог успешного построения печи. Как утверждают эксперты, все зависит от конструкции банной печи. Если в наличие есть дымоотвод, то в нужности шибера нет никаких сомнений.

Печная заслонка используется в любых типах печи. Принцип работы у них немного похож, поэтому и заморачиваться не стоит. Шибер точно нужен. Если же только горение производиться благодаря приточному воздуху, задвижка не устанавливается. Шибер поможет вам сэкономить на топливе, выжимая из каждого захода максимум. Топливо не будет прогорать впустую.

Регулировка

При эксплуатации отопительных агрегатов важным аспектом является правильная регулировка тяговой силы, которая влияет на эффективную работу и безопасность системы отопления. Задвижной элемент, даже при полном проникновении внутрь дымоходного канала, полностью не защищает банное помещение от проникновения угарного газа. Закрытие проводится после окончания топки, дрова должны успеть прогореть, покрыться пепельным слоем.

Если за этим не проследить возникает риск надышаться вредными газообразными веществами. Просачиваясь, угарные продукты заполняют помещение. Следует помнить, что установка средств регулировки тяги (шибер, дефлектор, флюгер) не освобождает от регулярной чистки трубы. Если оборудование вовремя не очистить от сажи, неприятных последствий не избежать.

Нужно внимательно следить за состоянием дымоходной конструкции и наличием достаточной силы тяги.

Для контроля тяги разработана формула расчета оптимального значения для шиберного элемента, который называется коэффициент «альфа. При установке требуемого значения обеспечивается равномерное сгорания дровяных материалов при минимальном образовании пепла.

Виды шиберных задвижек

Существует два основных типа шиберных задвижек – выдвижной и поворотный (дроссельный). Особенности конструкций понятны из названия: первый тип работает за счет перпендикулярного движения металлической пластинки относительно трубы дымохода.

Рекомендуем ознакомиться:  Как сделать искрогаситель своими руками на дымоход?

Для усиления тяги заслонка отодвигается и практически полностью выходит за пределы дымохода, а для уменьшения потока задвигается обратно в трубу.

Шибер выдвижного типа

Наиболее популярен шибер для дымохода выдвижного типа. Он выгодно отличается от прочих разновидностей надежность в работе при удобстве эксплуатации. Выдвижной шибер представляет собой пластинку с гладкой ровной поверхностью, в которой имеется специальное продольное отверстие. Она проходит по пазам в дымоходе.

Данный тип задвижки устанавливается строго горизонтально. Для изменения силы тяги в дымоходе достаточно передвинуть заслонку в нужном направлении, увеличивая или, наоборот, сокращая сечение для трубы.

Этот вариант подходит для стальных труб, но в большей степени подходит для печей, выполненных из кирпича. Для его установки не требуется специальных знаний и значительных усилий.

В некоторых моделях предусматривается небольшой вырезанный участок. Это обеспечивает безопасность конструкции: даже если полностью закрыть эту задвижку, движение угарного газа в нем продолжится.

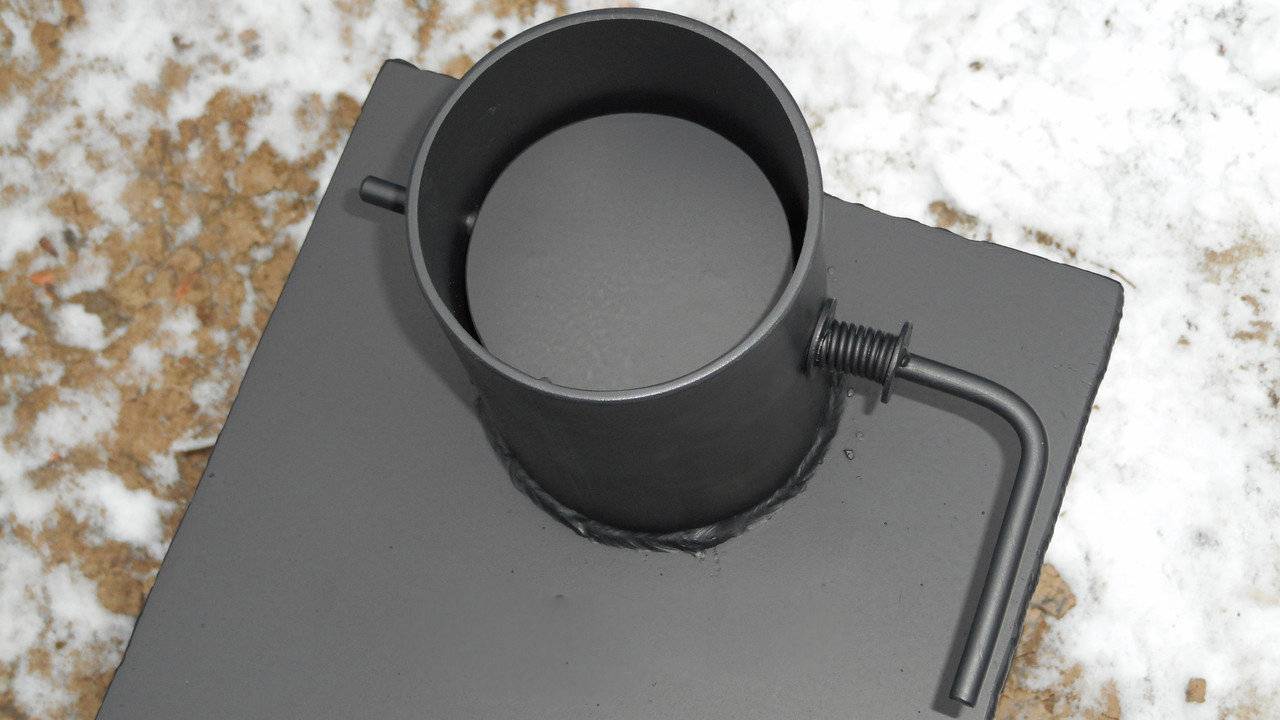

Шибер поворотного типа

Другая разновидность – это поворотный шибер. Он представляет собой выполненную из металла пластину, которую закрепляют в центральной части направляющей посредством сварки.


Габариты и принцип работы поворотного шибера

Основная ее доля находится во внутренней части дымохода, но кончик всегда должен оставаться снаружи. На фоне вращения данной пластины относительно собственной оси происходит регулирование тяги в дымоходе.

Недостаток указанного типа состоит в необходимости крепления посредством сварки. Именно это место является слабым местом конструкции: заслонка откроется, если крепление расслабится.

Поворотный шибер отличается небольшой надежностью. Но этот показатель может варьироваться в зависимости от того, из чего его изготовили. Чаще всего к нему обращаются для установки в дымоходах из стали. А также его устанавливают в тех случаях, когда оказывается недостаточно места для выдвижения классической задвижки.

Шибер чугунного типа

Чугунный шибер нашел довольно широкое применение в рамках печей различного типа, каминов. Недостаток таких изделий состоит в их значительной массе. При этом сам чугун с давних времен применяли в производстве задвижек для печей. Объясняется это его высокой надежностью, долговечностью и прочностью.


Модельный ряд чугунных шиберов

Шибер стального типа

Шиберный узел, выполненный из нержавеющей стали – не самый дешевый вариант. Но конструкция характеризуется высоким качеством и прекрасными эксплуатационными характеристиками. Преимущества его состоят в следующем:

  • сохранение эффективности печи;
  • небольшая масса;
  • продолжительный срок службы;
  • не подвержен коррозии металла;
  • не допускает накопления сажи.

Указанные шиберы могут иметь различную конструкцию в зависимости от особенности печи. Они актуальны для дымоходов, выполненных из стали либо из кирпича.

Как самостоятельно изготовить и установить шибер в дымоходе

Как правило, шиберную заслонку для дымохода устанавливают в дымоход ещё во время его возведения. Причём для того, чтобы удобно было пользоваться шибером, его располагают на первом метре дымохода. Чтобы шибер не заклинило, ни в коем случае нельзя утеплять участок, на котором он находится. Можно сказать, что шибер – это начальная часть дымохода, и только после него начинается непосредственно труба.

Именно при помощи шибера регулировать тягу проще всего. В этом нет абсолютно ничего сложного, и разобраться с этим инструментом под силу любому человеку.

Если вы осуществляете строительство кирпичной печи, то шибер для бани необходимо устанавливать в таком порядке. Для начала нужно выложить из кирпича первый ряд дымохода. Потом, выкладывая второй ряд, требуется вырезать фрагмент для задвижки. Затем в одном кирпиче необходимо вырезать паз для ручки.

Самое важное во всём этом процессе – как можно более тщательно выложить второй кирпичный ряд, чтобы в нём не было ни малейшей щели. Если всё же щели образовались, их необходимо заполнить цементным раствором

В дымоход шибер можно установить даже без крепления, так как он будет держаться благодаря плотному прилеганию к конструкции.

Назначение и виды данных устройств

Задвижка на дымоход или, как ее еще называют, шибер предназначена для регулирования тяги в дымоотводе. Выполняется операция следующим образом. Во время горения задвижка перекрывает определенный участок дымоходного канала. Уменьшая или, наоборот, увеличивая площадь шибера можно контролировать воздушные потоки в дымоотводе и, соответственно, силу пламени в отопительном приборе и тягу. После прекращения процесса горения задвижка закрывается, чтобы воздушные потоки не уносили тепло из помещения. Однако даже в этом состоянии  шибер не должен полностью перекрывать дымоход: это противоречит нормам безопасности. Системы должны быть установлены практически на всех видах отопительных приборов кроме самых последних моделей, где тяга регулируется автоматически с помощью дефлектора.

По своей форме задвижки для дымоходов должны очень точно воспроизводить сечение трубы. Существует два отличных друг от друга по конструкции варианта шиберов:

Выдвижной. Наиболее простая и надежная конструкция. Двигается только в горизонтальном направлении. Устанавливается чаще всего в стальных или кирпичных дымоходах. Представляет собой гладкую пластину с отверстиями легко передвигающуюся в направляющих пазах.

Поворотный или дроссельный.

Устройство вращается вокруг своей оси, вследствие чего может открывать или перекрывать дымовой канал. Устанавливается в случаях, когда выдвижную заслонку по разным причинам нельзя использовать.

Выдвижной вариант. В процессе горения шиберная заслонка открывается. Возможность регулирования площади перекрытия дымового канала позволяет регулировать тягу. После того, как огонь погаснет, заслонка закрывается

Дроссельная шиберная задвижка поворачивается вокруг своей оси, перекрывая или, наоборот, открывая дымовой канал. Устанавливается в тех случаях, когда использование выдвижной заслонки невозможно

Нужный вариант системы подбирается исходя из особенностей конструкции дымохода. Кроме типа устройства важную роль играет и материал. Чаще всего используется:

  • Чугун. Из него получаются очень прочные, надежные и долговечные изделия. Традиционно использовался для изготовления устройств. Главный недостаток – большой вес, поэтому такие задвижки могут быть установлены только на кирпичных трубах.
  • Нержавеющая сталь. Легкий, прочный и устойчивый к коррозии материал. Не влияет на теплоотдачу отопительного прибора, поэтому позволяет добиваться максимального КПД печи. Стальные шиберы обычно полируются, чтобы гладкая поверхность препятствовала осаждению сажи. Устанавливаются на любых трубах.

Что это такое, какие виды шиберных заслонок бывают

Шиберная задвижка являет собой широкий круглый участок трубы со встроенной заслонкой, которая достаточно свободно выдвигается и задвигается до упора, располагается на рамке, фиксирующей положения листа. За счет подобной установки можно осуществлять регулировку или абсолютное перекрытие трубы после того, как топливо прогорит. Является одной из обязательных частей дымохода.

Подбор разновидности агрегата производится на основании основного набора критериев. Первым выступает материал изготовления, который выбирают в соответствии с тем, из какого вида сырья сделана сама труба. Вид шиберной заслонки также соотносится с формой, материалом изготовления дымоотвода. Размер всегда должен соответствовать ширине сечения трубы дымоотведения. Выделяют всего два основных вида данного оборудования, каждое из которых имеет свои преимущества.

Горизонтальное перекрытие предполагает размещение параллельно полу, за счет внутренней преграды обеспечивается перемена сечения дымохода. Перегородка, обычно, оснащена несколькими дырочками, оставляя возможность прохода воздуха, что обеспечивает снижение риска возникновения пожара. Можно доставать на максимально допустимый уровень или вынимать на время прочистки полностью. Работа дымохода контролируется за счет того, что пластину двигают ближе или дальше.

Прямой агрегат

Классическая вариация иначе называется шибер поворотный. Регулировка потока воздуха осуществляется посредством управления вращательными движениями. Направляет поток встроенный круглый диск из легкого металла, который можно менять по мере необходимости. Очень удобен в эксплуатации и не требует постоянного контроля хозяином дома. Разницей с горизонтальной вариацией заключается в том, что направляющая часть приварена к пластинке.

Поворотная вариация

Прежде, чем попытаться оборудовать подобную систему перекрытия, следует разобраться, как правильно устанавливается шиберная задвижка для дымохода.

Применение шиберных задвижек

Особенности конструкции шиберных задвижек делают их присутствие особенно уместным в трубопроводных системах, обеспечивающих перемещение сложных рабочих сред. Например, сред, отличающихся высоким содержанием механических включений, обладающих повышенной вязкостью, пульпообразных (пульпа образуется при смешивании твердых частиц и жидкости) и даже сыпучих.

Перечень технологических процессов, для которых имеет принципиальное значение свойственное шиберным задвижкам умение управляться с абсолютно неприемлемыми для многих других разновидностей трубопроводной арматуры материалами, очень широк.

Горнодобывающая промышленность

Важнейший сегмент горной отрасли – обогащение полезных ископаемых. По мере истощения запасов рудного и нерудного сырья и снижения в его составе доли полезных компонентов, значение обогащения только увеличивается. Шиберные задвижки широко используются в технологических установках обогатительных фабрик для обеспечения эффективности процессов транспортировки, промывки, химической обработки, дозирования сырья, классификации и подготовки пульп, отвода фильтрата и многих других операций.

Нефтегазодобывающая промышленность

Наряду с горнодобывающей отраслью становой хребет российской экономики составляет нефтегазовая промышленность.

Шиберные задвижки входят в состав фонтанной арматуры, используемой при добыче углеводородов. Шиберные задвижки также устанавливают на магистральных нефтепроводах, где они служат гарантом немедленного перекрытия потока сырой нефти. Есть даже специальный нормативный документ ─ «ГОСТ 55020-2012. Арматура трубопроводная. Задвижки шиберные для магистральных нефтепроводов. Общие технические условия».

Химическая промышленность

Шиберные задвижки монтируют на производственно-технологических линиях, обеспечивающих выпуск широкого спектра химической продукции – аммиака, ароматических углеводородов, жидкого стекла, мастик, минеральных удобрений, парафинов, растворителей, кислот и др.

Производство строительных материалов

Шиберными задвижками комплектуют установки для промывки песка, изготовления сыпучих и гранулированных материалов ─ гипса, доломита, извести, мела.

Шиберные задвижки широко используют в оборудовании для производства цемента.

Электроэнергетика и коммунальное хозяйство

Шиберные задвижки применяют в электроэнергетике, включая такой ответственный сегмент этой отрасли как атомная энергетика. В частности, шиберные задвижки производства компании АРМАТЭК поставлены на Ростовскую АЭС.

Шиберные задвижки устанавливают городские водоканалы на водопроводных и канализационных сетях. Они чрезвычайно эффективны при комплектации оборудования, обеспечивающего транспортировку производственных и коммунальных стоков к местам переработки.

Шиберные задвижки с успехом применяют в целом ряде не перечисленных выше отраслей ─ пищевой, целлюлозно-бумажной, деревообрабатывающей, металлургической, текстильной. А также в сельском хозяйстве, на очистных сооружениях и во многих иных направлениях технологий.

Как выполнять регулирование тяги при помощи шибера

Дрова сгорают полностью, а сажи при этом получается очень мало только в том случае, если тяга соответствует значению «альфа», то есть, находится в пределах 2,0-2,5 (для её вычисления существует специальная формула). Важным условием для существования хорошей тяги является обеспечение подачи воздуха в зону горения.

Необходимо хорошо запомнить следующий момент: если вы закрыли шибер, в баню всё равно будет просачиваться угарный газ, причём вы можете не видеть дыма и не чувствовать запаха гари. Угарный газ очень опасен, ведь за несколько часов можно полностью угореть. Шибер можно закрывать лишь в самом конце топки, когда абсолютно все дрова полностью перегорели и слегка покрылись пеплом.

Видео «Регулятор тяги»:

Видео «Самодельный шибер дымохода»:

Будьте внимательны, не рискуйте своим здоровьем и своей жизнью! Берегите себя!

Что такое шибер и зачем он нужен

Начнём с определения. Шибер – это регулируемая, металлическая заслонка в дымоходе, которая перекрывает дымоходный канал. Это нужно для того, чтобы поменять интенсивность горения и уменьшить скорость потока дымовых газов. Помимо этого шибер препятствует вытягиванию воздуха из вашего дома через дымовую трубу, а также наоборот, не позволяет наружным потокам воздуха проникать в дом. Однако, когда заслонка работает не эффективно это грозит сразу двумя проблемами: неприятным запахом, который будет проникать из дымохода в дом и высокими коммунальными расходами.

Как правило, заслонка для дымохода расположена чуть выше камина на входе в дымоход. Она образует уплотнение, которое не позволяет проходить потокам воздуха. Однако из-за постоянного воздействия тепла и влаги шибер может деформироваться, став абсолютно неэффективным и бесполезным устройством. Но как узнать, в каком состоянии находиться ваш шибер? Сделать это довольно легко, всё что вам понадобиться это любая купюра, например 20 гривен или один доллар. Чтобы выяснить насколько плотно прилегает задвижка в вашем камине, оставьте купюру между пластинами шибера и плотно закройте его. Теперь попробуйте вытащить деньги. Если купюра легко выдвигается, задвижка определенно пропускает много воздуха.

Если использовать деньги для эксперимента вы не хотите есть ещё один эффективный способ. Для него вам понадобятся только спички. Зажгите ее в камине и сразу же погасите. Взгляните внимательно, куда уходит дым от спички, если он поднимается по трубе, это признак того, что вы теряете много тепла.

Известно, что каминные заслонки большую часть времени остаются открытыми, а это значит, что нагретый воздух из дома постоянно выходит по трубе на улицу. Из-за этого затраты на отопление увеличиваются минимум на 30%. Поэтому не забывайте закрывать шибер, после того, как огонь погаснет. Ещё одной проблемой является частично закрытые заслонки во время работы камина. Так делать не стоит, шибер должен быть открыт, чтобы огонь получал достаточное количество воздуха для чистого горения.

Изготовление своими руками

Простота конструкции пластины шибера для дымохода позволяет сделать ее своими руками, чтобы обеспечить в дальнейшем регулирование тяги в нем.

Вариант 1. Изготовление поворотного шибера из нержавейки

Мы предлагаем подробную инструкцию изготовления заслонки уже при готовом печном отоплении, когда конструкция выполнена, но механизм шибера был не предусмотрен.

Для изготовления и установки шибера своими руками вам понадобятся следующие материалы:

  • болгарка, отрезной и шлифовальный абразивный круг;
  • дрель;
  • метчик;
  • масло для смазки метчика при нарезке резьбы;
  • молоток;
  • тиски;
  • плоскогубцы;
  • сварка;
  • керн;
  • электроды для нержавеющей стали;
  • циркуль;
  • рулетка;
  • маркер перманентный.

Из материалов следует сразу подготовить:

  • лист нержавеющей стали толщиной 1.5 -2 мм.
  • трубку нержавейку с внутренним диаметром 6 мм;
  • 2 болта 8мм,
  • гвоздь (или металлический прут).

Когда все инструменты и материалы подготовлены, можно приступать к выполнению работ.

  1. Измерьте внутренний диаметр трубы и отметьте его на листе нержавеющей стали с помощью циркуля.шаг 1
  2. Теперь с помощью болгарки вырежьте круг по выполненной разметке.Шаг 2
  3. Примеряем вырезанную заслонку, при необходимости дорабатываем шлифовальным кругом до тех пор, пока она четко не будет входить в трубу.Примеряем заслонку
  4. Возьмите подготовленную трубку из нержавеющей стали и приложите к готовому кругу. Отмерьте маркером по размеру заслонки. Делаем ее меньше внутреннего диаметра на 3 мм с каждой стороны.Шаг 4
  5. Отрезаем трубу болгаркой с отрезным кругом.
  6. Рассверливаем внутреннее отверстие в трубке 6,8 мм для нарезки резьбы. При сверлении необходимо периодически смазывать машинным маслом внутреннюю поверхность трубки.Рассверливаем трубку
  7. Нарезаем с двух сторон трубки метчиком резьбу 8мм, не забывая смазывать в процессе метчик. Для удаления нарезаемой стружки, необходимо через каждые пол оборота метчика по резьбе, делать пол оборота возврат.Шаг 5
  8. Теперь необходимо выполнить три отверстия в заслонке. Сразу с помощью маркера поставьте метки.
  9. Зажмите в струбцине трубку и заслонку и приварите трубку к заслонке через эти отверстия (сварные заклепки). Сварку начинаем производить с центрального отверстия, потом освобождаем любую одну струбцину и привариваем в освободившееся отверстие.Шаг 6
  10. Делаем разметку будущих отверстий на дымаре. Для того чтобы четко совпала ось отверстий, оберните трубу рулеткой и отмерьте центра по горизонтали и вертикали. Сверлим.Делаем разметку
  11. Собираем заслонку в трубку.Шаг 7
  12. Делаем шаблон для фиксатора заслонки.Шаг 8
  13. Переносим разметку на металлический лист. Можно использовать циркуль.Шаг 9
  14. Отмечаем середину для отверстий фиксатора, вырезаем и сверлим по разметке.
  15. Привариваем к трубе.Привариваем фиксатор

Вариант 2. Изготовление горизонтального выдвижного шибера из нержавейки

Для этого варианта необходимо приобрести уже готовую заводскую шиберную задвижку из нержавейки. Конструкция представляет рамку, внутри которой двигается механизм.

  1. Выложите 2 ряда печи или камина согласно используемой схеме порядовки.горизонтальный выдвижной шибер
  2. На ряду, где будет устанавливаться задвижка, вырезаем в кирпиче пазы. Это небольшие бороздки, в которые будет входить металлический элемент. Лучше всего для этих работ использовать угловую шлифовальную машину с кругом. Но если нет такого профессионального инструмента, то можно обойтись и напильником.
  3. Устанавливается заслонка.
  4. В боковом кирпиче необходимо вырезать углубление под ход ручки заслонки, ведь ее в процессе эксплуатации необходимо будет очищать от сажи.Перекрываем шибер рядом кирпичей
  5. Укладывается следующий ряд кирпичей и хорошо заделываются все образовавшиеся зазоры.

Как видите, изготовление шибера не требует много времени и большого опыта. Вместе с тем, это очень важная деталь, которая позволит существенно повысить эффективность работы котла или камина.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
