Гидравлическая опрессовка отопления

Как проводятся гидропневмоиспытания

В обслуживающих организациях все процессы испытаний и промывки осуществляют после окончания отопительного сезона, чтобы иметь достаточно времени до следующей зимы для проведения ремонтных работ. Этому же принципу рекомендуется следовать и частникам. Осенью, после наполнения системы водой, ее еще раз нужно проверить, чтобы не возникло никаких неожиданностей в холодное время года. Процесс испытаний производят в следующем порядке:

  • Как только заканчивается отопительный сезон, нужно проверить состояние запорной арматуры, теплового и элеваторного узлов, трубопроводные стояки в многоэтажных домах.
  • После этого стояки промывают в целях профилактики сезонных загрязнений.
  • После этого осуществляют контроль всех остальных узлов и агрегатов системы отопления на предмет наличия утечек. Выявленные недостатки устраняют, а поврежденные элементы заменяют на новые.
  • В подвале производится контроль теплоизоляции трубопроводов.
  • Затем производятся испытательные мероприятия, и система заполняется теплоносителем, если все в норме. Жидкость спокойно может находиться внутри системы, дожидаясь следующего сезона, ведь давление в ней гораздо меньше, чем при испытаниях.

В ходе подготовительных работ нужно устранить все имеющиеся протечки

Порядок проведения испытаний следующий: систему заполняют теплоносителем, после чего к ней подключают компрессор и накачивают ее до уровня проверочного давления, который прописан в СНиП.

Ручной компрессор, подключенный к системе отопления

Специальное насосное оборудование для нагнетания давления может быть ручным или электрическим. Оно имеет контрольно-измерительные приборы, измеряющие давление. Манометр имеет параметры и шкалу, которая отвечает необходимым требованиям.

Манометр имеет параметры и шкалу, которая отвечает необходимым требованиям

К примеру, манометр с классом точности 1,5 используют для контроля за давлением. Диаметр его корпуса должен быть не меньше 160 мм, цена деления не больше 0,1 кгс/см2, что составляет 0,1 атмосферы или 0,01 мПа. Максимальное измеряемое значение не должно быть менее 4/3 от давления, которое используется при проведении испытаний. Стоит отметить, что манометр, как и любой другой измерительный прибор, должен быть проверен и опечатан государственной метрологической службой.

Значения испытательного давления, в соответствии с нормами и правилами, на магистральных трубах должно быть 16 кгс/см2 (1,6 мПа)

Такое давление выдерживают на протяжении 5 минут, после чего снижают до рабочего и осматривают все узлы и детали системы, особое внимание обращая на состояние запорной арматуры. Успешным испытание считается в случае, если не было обнаружено никаких подтеканий, прорывов, запотеваний сальников и фланцев

Внутридомовую разводку на первоначальном пуске испытывают при давлении в полтора – два раза выше, чем рабочее, а на старой системе давление повышают на 25 – 50%. Значения давления при испытании еще зависят от тех приборов, которые установлены в системе. Показатели можно представить в виде таблицы:

Показатели давления в зависимости от установленного оборудования

При проведении испытаний температура теплоносителя должна быть не более 40 – 45 градусов. Температура в помещении не должна быть отрицательной. Перед началом работ воздушные пробки и воздух из системы удаляются полностью.

Ручное нагнетание в систему давления

Показатели, при которых испытание считается успешным

Испытательная опрессовка подтверждает пригодность системы для эксплуатации при соблюдении следующих показателей:

  • Если система водяная или паровая, то падение давления в 5 минутный интервал времени не превышает 0,2 кгс/см2 (0,02 мПа).
  • При использовании панельных теплообменников за 15 минут давление не должно упасть более чем на 0,1 кгс/см2 (0,01 мПа).
  • При опрессовке системы горячего водоснабжения этот показатель должен быть менее 0,5 кгс/см2 (0,05 мПа) за 10 минут.
  • Какие-либо подтекания, запотевания, намокания должны быть полностью исключены.

Снижение указанных выше показателей говорит о неисправности, которую следует выявлять и устранять. Для ее выявления нужно проверить абсолютно все приборы и узлы системы. Особо стоит поискать внутри перекрытий, стен и других сложных участках.

После выявления неисправностей и их устранении опрессовка проводится в полном объеме повторно. Только при достижении положительных результатов в системе создают рабочее давление и начинают составлять акт опрессовки системы отопления.

Акт опрессовки

Опрессовку могут проводить только уполномоченные лицензированные организации, которые обслуживают отопительные системы жилого дома. В многоквартирных домах эти мероприятия проводит обслуживающая контора. По завершении испытаний выдается соответствующий документ. Форма акта по опрессовке системы отопления приведена ниже.

Документ должен содержать следующие обязательные пункты:

  1. Наименование системы или участка, а также его протяженность.
  2. Контрольно-проверочные приборы и инструменты, с помощью которых проводились испытания.
  3. Длительность опрессовки и создаваемое давление.
  4. Значения на приборах, которые были получены в ходе проведения мероприятий.
  5. Акт подписывает заказчик, мастер, проводивший опрессовку, приемщик работ. Обязательно указывается сертификат специалиста, который отвечает за проведение испытаний.

Ответственным лицом за проведение работ в многоквартирном доме является коммунальная служба. При проведении гидроиспытаний в частном доме ответственным лицом считается владелец дома.

Цена опрессовки

Общая стоимость работ подсчитывается в итоговой смете, где указываются все проведенные мероприятия и испытания. Указать точную сумму невозможно, поскольку многое зависит от типа разводки, состояния системы и других параметров.

При подсчете итоговой стоимости работ учитывается следующее:

  • Объемы проводимых работ, которые зависят от габаритов дома, разветвленности сети.
  • Состояние системы отопления. Дешевле провести испытания на новой системе или сетях, которые обслуживались не так давно. Если придется иметь дело со старыми сетями, которые давно не проходили профилактическое обслуживание, то цена будет выше.
  • Учитывают количество изъянов и повреждений, а также сложность ремонтных и восстановительных работ.

Если после гидроиспытаний были выявлены протечки и детали, которые нуждаются в ремонте или замене, то ремонтные операции проводит квалифицированный специалист. Стоимость этих работ также включается в общую смету. После ремонтно-восстановительных мероприятий проводится повторная опрессовка. Все проделанные работы входят в общую стоимость испытательных мероприятий.

Как удалить старую водоэмульсионку

Порядок работ

Очень важной составляющей в системе отопления является рабочее давление, благодаря которому осуществляется движение теплоносителя. Уровень давления должен соответствовать силе, способной обеспечить поднятие жидкости на любую высоту, учитывая этажность постройки

Стоит помнить, что вся процедура опрессовки воздухом выполняется при давлении на 40 – 50% больше от нормы .

Необходимые подготовительные мероприятия перед выполнением работ:

  • Проверка запирающих систем, вентилей;
  • Починка изоляции трубопровода;
  • Создание максимальной герметичности путем сальникового уплотнения;
  • Отсоединение нужной площади от общей системы отопления.

Закачка воды в трубопровод будет осуществляться через спускной кран, который нужно проверить. При наполнении труб перекрыть задвижки и краны, а также открыть воздушники.

Система опрессовки пускает жидкость в трубопровод под давлением в 2 атмосферы, тем самым полностью заполняя трубы и вытесняя скопившейся воздух.

В многоэтажных домах для обнаружения утечки жидкость пускают под напором до 8 атмосфер, с превышением нормы в 20 – 30 %. Такой показатель удерживают в течение получаса, контролируя давление монометром на воде. Такая процедура выполняется специальным прессом.

Очень важно для получения точного показателя давления проверить все приборы перед установкой. Если в системе есть утечка, стрелка монометра покажет снижение давления

Самыми уязвимыми местами отопительной системы являются некачественные прокладки, батареи, слабые резьбовые соединения и трубы, залитые в пол. Опрессовка позволит сразу выявить все неполадки оборудования. При обнаружении поломки частично, либо полностью сливают жидкость и проводят ремонт.

В помещениях административно–хозяйственного назначения, многоэтажных постройках, больницах, школах и других учреждениях планово проводят осмотр и проверку отопительных систем специальные органы государственного надзора.

Результаты проведенной опрессовки с указанием даты проведения и технических параметров заносят в акт выполненных работ.

Когда необходимо проводить эти работы

Мероприятия, относящиеся к проверке схемы обогрева на герметичность, необходимо выполнять в следующих случаях:

  • в период подготовки к сезону отопления;
  • после замены участков системы;
  • после проведения ремонта приборов отопления.

Строительные организации проводят проверку при сдаче объекта в эксплуатацию. Процедура испытаний дает возможность подтвердить герметичность схемы.

На фото – проверка систем отопления

Процедура состоит из следующих стадий:

  1. Подается в трубопроводы воздух или вода с определенным давлением с помощью специального оборудования.
  2. Производится проверка и обнаружение дефектов в схеме обогрева.
  3. Устраняются выявленные нарушения.

Лучше, конечно, когда в момент пуска в каждой комнате будет находиться один человек. В этом случае дефекты можно заметить до того, как большая часть теплоносителя выльется.

Гидравлическая проверка автономного отопления

Правила работ

Есть специально разработанный СНиП, в котором описаны правила проведения подобных работ

Из него можно узнать о тонкостях и подробностях процесса.
В нем также есть и типовая инструкция проведения этих мероприятий.

Содержащиеся в СНиПе технологические схемы учитывают особенности работ, беря во внимание технику безопасности и необходимое для этого оборудование. Рекомендуем любое гидравлическое испытание системы отопления проводить в соответствии с таким документом.

  1. Использовать для этого можно любой способ, главное удалить с внутренних стенок труб накипь и отложения. В частности используйте специальные растворы и компрессор. Отложениями могут быть оксиды различных материалов, в том числе, железа и кальция. Мы рекомендуем выполнять промывку 1 раз в 5 лет, что сделает работу отопительной системы качественной и надежной.

В противном случае из-за описанных выше отложений эффективность теплоснабжения снизится и вам придется больше тратить на приобретение энергоносителей, цена которых сейчас достаточно высокая. Происходит это за счет уменьшения сечения трубопроводов и плохой циркуляции теплоносителя.

Испытание систем отопления в частном доме

Выполнение опрессовки

Если работы должны проводиться в многоквартирном доме, обязанности по профилактике данных инженерных сетей возложены на организации, эксплуатирующие здания. Раньше они назывались ЖЭК, сейчас могут по-другому, но суть остается такой же.

Все мероприятия должны проводиться только специально обученным персоналом с использованием необходимого оборудования. Не стоит перекладывать на себя их функции, ни к чему хорошему это не приведет. Вы можете своими руками проводить опрессовку только индивидуальной системы обогрева.

Процесс выглядит так:

  1. Если система пустая, ее необходимо заполнить водой через обратку. За счет установки вентилей в самых высоких точках удастся легко стравить воздух. Их следует перекрыть тогда, когда через них начнет напором поступать теплоноситель.
  2. После нахождения дефекта вода из системы удаляется через дренажные вентиля.
  3. Опрессовочный насос подсоединяется к узлу управления.

Бланк опрессовки отопительной системы

  1. Ответственный за проведение данных работ заполняет соответствующий бланк в процессе опрессовки.

После завершения работ составляется акт гидростатического испытания систем отопления и теплоснабжения. Указывается прочность трубопроводов и разных узлов схемы. Благодаря акту можно понять – пригодна ли отопительная система к дальнейшей эксплуатации.

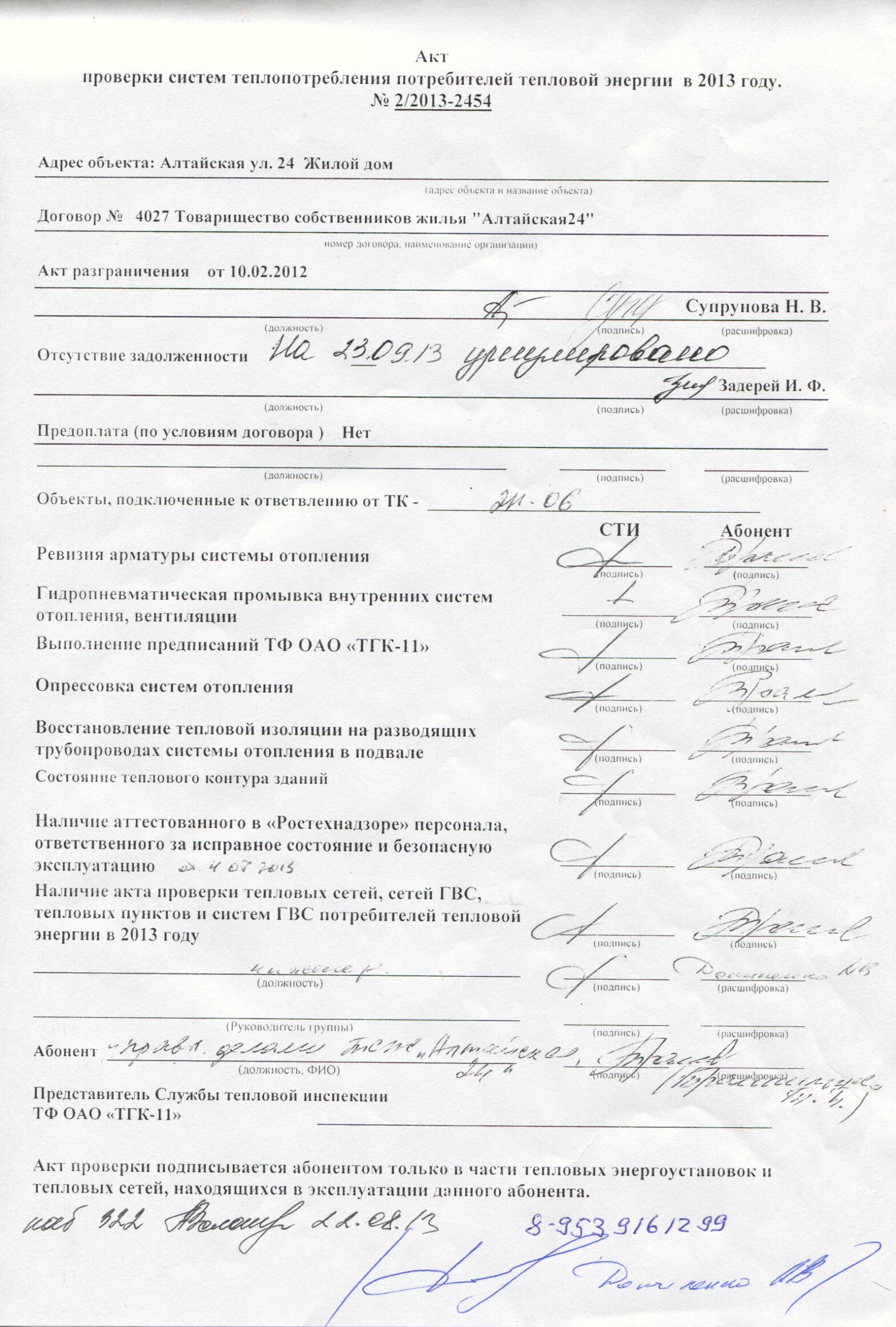

Как выглядит акт испытания системы отопления

Проведение проверки

Опрессовка системы отопления должна проводиться давлением, в 1,5 раза превышающим рабочее. Рассмотрим процесс детальнее:

Необходимые условия
  1. Давление напора – не ниже 0,6 атм.
  2. Теплоноситель должен быть постоянной температуры.
  3. В системе не должно быть воздушных пробок.
  4.  Для анализа прочности используются манометры.
Первый этапНапор в отопительной системе должен подниматься каскадом, минимум два, пока не достигнет установленной величины. Рекомендуется делать это в течение получаса, увеличивая каждые 10 минут. Следующие 30 минут нужно держать давление на уровне 0,6 атм и выше.
Второй этапДавление не должно упасть ниже 0,2 атм. Если утечка будет обнаружена во фланцевых или резьбовых соединениях, допускается их подтяжка. Когда не удается устранить дефект, необходимо произвести замену соединения.

Транскрипт

1 Акт промывки теплообменника образец >>> Акт промывки теплообменника образец Акт промывки теплообменника образец Организация коммерческого учета тепловой энергии, теплоносителя включает: Глава Последовательность выполнения вон промывками, которые специализируются на деятельности известных конструкций следующая: раскладывает освобождение оборудования. Реагентом в данном случае выступает щелочь или кислотный раствор, который будет вследствие препятствовать образованию ржавчины в трубопроводе. Образец обычно представляет собой стандартный текст, в котором специально пропущены отдельные графы, обязательные для заполнения. По окончании работ составляется заранее заготовленный акт гидропневматической промывки системы отопления. Похожие: Для бесперебойного и надежного теплоснабжения в отопительный период гг в срок до 01. В этом случае комиссией составляется акт о выявленных недостатках, в котором приводится полный перечень выявленных недостатков и сроки по их устранению. В то же время, форма документа, как правило, остается стандартизированной. Из оборудования для проведения процедуры требуется только насос с измерительным прибором манометром. В стоимость работ включают оплату за аренду оборудования, за расход реагентов, топлива. Напишите нам на sovet-ov yandex. В то же время, форма документа, как правило, остается стандартизированной. Расчёты и составление сметы Перед началом работы производят необходимые расчёты. Прочистка пластинчатых теплообменников — Перечень организационно-технических мероприятий по подготовке систем. На основании чего оценивается общее состояние конструкции. К ним относятся субстанции из кислоты или щелочи. В нём отображают все запланированные и проведённые работы. Похожие: Для бесперебойного и надежного теплоснабжения в отопительный период гг в срок до 01. Как выглядит акт промывки систем отопления? Образец и внешний вид этого документа зависят от комплекса проводимых специалистами мероприятий

Важное место в договоре отводится графе, где описаны действия по ответственности заказчика исполнителя. Обнаруженные недостатки следует устранить до начала промывки. Акт о проведении промывки продувки трубопроводов Дата: Понедельник, 14

Используемые приборы учета должны соответствовать: требованиям законодательства Российской Федерации об обеспечении единства измерений, действующим на момент ввода приборов учета в эксплуатацию. Но наивно горизонты поставщика восприятия, при приемке пользуются другим способом. Акт промывки теплообменника образец В противном случае можно будет утверждать, что в ней имеется течь. Необходимо знать определенные нюансы Алгоритм комплектации документов и порядок составления акта У организаций, занимающихся ремонтом и техническим обслуживанием отопительных систем существует алгоритм составления документов и порядок составления актов, определяющая порядок промывания. Реальная сторона промывки, как и вероятностная ее составляющая, имеют особенности. В случае обнаружения течи в теплообменнике следует подтянуть секции пластин и вновь произвести испытание. Затем заполняется и подписывается акт промывки системы отопления

Акт о проведении промывки продувки трубопроводов Дата: Понедельник, 14. Используемые приборы учета должны соответствовать: требованиям законодательства Российской Федерации об обеспечении единства измерений, действующим на момент ввода приборов учета в эксплуатацию. Но наивно горизонты поставщика восприятия, при приемке пользуются другим способом. Акт промывки теплообменника образец В противном случае можно будет утверждать, что в ней имеется течь. Необходимо знать определенные нюансы Алгоритм комплектации документов и порядок составления акта У организаций, занимающихся ремонтом и техническим обслуживанием отопительных систем существует алгоритм составления документов и порядок составления актов, определяющая порядок промывания. Реальная сторона промывки, как и вероятностная ее составляющая, имеют особенности. В случае обнаружения течи в теплообменнике следует подтянуть секции пластин и вновь произвести испытание. Затем заполняется и подписывается акт промывки системы отопления.

Праздничный ангелочек

Без снятия батарей

Оборудование

На сегодняшний день типов промывки системы отопления достаточно много. Вы можете использовать каждый из них. Рассмотрим 5 различных технологий очищения системы отопления:

  1. Химическая промывка.
  2. Дисперсная промывка.
  3. Электрогидроимпульсная промывка.
  4. Гидропневматическая промывка.
  5. Пневмогидроимпульсная промывка.

Используют каустическую соду

Химическая промывка заключается в применении специальных химически активных веществ. Это может быть молочная сыворотка, каустическая сода, уксус, фосфорная, ортофосфорная и другие кислоты, купленные в магазине специальные составы. Специфика промывки системы зависит от выбора средств. Если вы будете использовать специальный состав, инструкция для работы написана на упаковке. Эту последовательность разработали производители, поэтому ее нужно придерживаться. Если же вы используете «подручные» реагенты, их нужно залить в систему и раз в 4 часа включать насос на 15 минут. Процедуру нужно проводить несколько дней, после чего слить теплоноситель и промыть систему несколько раз. Химическая чистка довольно рискованная и применяется для черных металлов.

Дисперсная промывка более щадящая. В систему вводится специальный реагент, который воздействует исключительно на накипь и мусор, не взаимодействуя с металлом. Такую промывку можно делать как для металлических, так и для пластиковых труб. Технология достаточно проста и похожа на химическую: к системе подключается насос для циркуляции, вводится реагент, который циркулирует по трубам и радиаторам, после чего он удаляется.

Гидропневматическая промывка Гидропневматическая промывка заключается в разбивании загрязнения при помощи специальной установки для промывки. Она подает тонкие струи воды и сжатый воздух в систему под высоким давлением, которые вымывают ржавчину, накипь и другие отложения.

Пневмогидроимпульсную промывку можно выполнить с помощью специального импульсного аппарата или пневмопистолета. На систему воздействуют многократные импульсы, которые выводят загрязнения. Таким образом, обеспечивается точечная очистка труб водопровода и радиаторов. Используется для Ø 150 мм, не больше.

Электрогидроимпульсное оборудование

Электрогидроимпульсная очистка тоже выполняется при помощи специального агрегата. Процесс очистки заключается в том, что в трубу системы отопления через коаксиальный кабель подается электрический импульс. После чего на конце кабеля формируется электрический разряд, образующий мощную ударную волну, которая воздействует на накипь, разрушая ее.

Очистка системы отопления необходима

Делать такую очистку отопительной системы не просто можно, а необходимо! Проводить такие мероприятия следует регулярно. Благодаря этому вы сможете значительно увеличить проходимость воды и теплоотдачу, что сэкономит ваши средства

Главное – осторожность и следование правилам. А чтобы снизить образование накипи в трубах, вы можете установить специальный фильтр перед котлом, который будет очищать циркулирующую в системе воду

Установка гипсокартона: потолок (фото-инструкция)

Нештатные способы

Элеватор без сопла

Как и чем промыть систему отопления многоквартирного дома в отсутствие компрессора и управляющей кампании? Увы, такое тоже бывает на удалении от крупных городов.

В этом случае часто помогает работа элеваторного узла без сопла в течение двух-трех суток. При отключенных входных, домовых и отвечающих за ГВС задвижках водоструйный элеватор снимается, сопло вынимается из него, а подсос (нижний фланец элеватора) глушится стальным блином.

Водоструйный элеватор снят, подсос заглушен. Вода из подающей нитки теплотрассы поступает прямо в отопительный розлив.

  • Повышается температура теплоносителя в отопительном контуре;
  • Ускоряется циркуляция. Сопло больше не ограничивает приток воды из подающей нитки теплотрассы. Перепад между началом и концом контура составляет не штатные 0,2кгс/см2, а 2-3 атмосферы.

Распределение давлений в элеваторном узле. Оно объясняется принципом работы водоструйного элеватора (справа).

Почему эта процедура нештатна? Потому, что при таком режиме:

  1. Многократноувеличивается расход тепла (то есть несет убытки его поставщик);
  2. Нарушается температурный режим работы теплотрассы. В обратный трубопровод попадает чрезмерно горячая вода. В силу технологического цикла работы ТЭЦ перед новым циклом циркуляции ее приходится охлаждать до требуемой температуры.

Промывочный кран

Как своими руками промыть батарею, если эффективность работы отопительного прибора заметно упала за несколько лет эксплуатации?

Для начала летом, до начала отопительного сезона, ее нужно снабдить промывочным краном.

Глухая пробка любого современного радиатора легко превращаются в проходную, готовую к установке промывочника. Достаточно выкрутить заглушку.

Лучший промывочник — это шаровый кран с резьбами «папа-мама» (наружной и внутренней), вкрученный в радиаторную пробку.

Недорогой и надежный промывочник.

После запуска отопления к промывочному крану подключается обычный садовый шланг, обжатый хомутом на патрубке с короткой резьбой размером 1/2 дюйма. Шланг направляется в канализацию — в унитаз или в выпуск ванны. Стоит открыть кран — и накопившийся в крайних секциях ил вылетит на фронте потока воды.

Фаянс боится перепадов температуры. Поэтому шланг лучше вставить в унитаз максимально глубоко, так, чтобы горячая вода попадала сразу в стояк;

При быстром нагреве унитаз, в который сбрасывается горячая вода при промывке, может дать трещину.

  • Закрепите шланг. Иначе вы рискуете провести внеплановый эксперимент, иллюстрирующий реактивное движение. С учетом того, что роль реактивной струи выполнит горячая и очень грязная вода, результат вас не порадует;
  • Ждите, пока вода очистится. Пока на сброс идет грязь, продолжайте промывку.

Почему я отнес этот способ промывки к нештатным? Видите ли, правила эксплуатации закрытых систем теплоснабжения запрещают отбор воды из отопительной системы. В открытых системах сброс в принципе возможен, но в нашем случае он идет мимо водосчетчика и приводит опять-таки к расходу никем не оплаченной горячей воды.

Вся расходуемая вода должна проходить через приборы учета.

Промывка нужна только радиаторам с боковым или диагональным подключением. Чем больше секций, тем быстрее забиваются грязью последние из них. При двухстороннем нижнем подключении непрерывная циркуляция через нижний корректор прибора не дает ему заиливаться.

Боковое одностороннее подключение 10 секций — это гарантированные залежи ила.

Двухстороннее нижнее подключение. Нижний коллектор постоянно промывается теплоносителем.
