Расчет потери давления в воздуховодах в системе вентиляции. Испытание системы отопления

Расчет потери давления в воздуховодах в системе вентиляции и кондиционирования

Формулы для расчета напора вентилятора

Напор представляет собой соотношение воздействующих сил и площади, на которую они направлены. В случае с вентканалом речь идет о воздухе и сечении.

Поток в канале распределяется неравномерно и не проходит под прямым углом к поперечному разрезу. Узнать точный напор по одному замеру не удастся, придется искать среднее значение по нескольким точкам. Сделать это нужно и для входа, и для выхода из вентилирующего прибора.

Осевые вентиляторы используют отдельно и в воздуховодах, они эффективно работают там, где нужно переносить большие массы воздуха при относительно низком давлении

Полное давление вентилятора определяют по формуле Pп = Pп (вых.) – Pп (вх.), где:

  • Pп (вых.) — полное давление на выходе из устройства;
  • Pп (вх.) — полное давление на входе в устройство.

Для статического давления вентилятора формула отличается незначительно.

Ее записывают как Рст = Рст (вых.) – Pп (вх.), где:

  • Рст (вых.) — статическое давление на выходе из устройства;
  • Pп (вх.) — полное давление на входе в устройство.

Статический напор не отображает нужное количество энергии для ее передачи системе, а служит дополнительным параметром, по которому можно узнать полное давление. Последний показатель — основной критерий при выборе вентилятора: как домашнего, так и промышленного. Снижение полного напора отображает потерю энергии в системе.

Статическое давление в самом вентиляционном канале получают из разницы статического давления на входе и выходе из вентиляции: Рст = Pст 0 – Рст 1. Это второстепенный параметр.

Проектировщики подают параметры с учетом небольшого засорения или без такового: на изображении показано несоответствие статического давления одного и того же вентилятора в разных вентиляционных сетях

Правильный выбор вентилирующего устройства включает такие нюансы:

  • подсчет расхода воздуха в системе (м³/с);
  • подбор устройства на основе такого расчета;
  • определение скорости на выходе по выбранному вентилятору (м/с);
  • расчет Pп устройства;
  • измерение статического и динамического напора для сравнения с полным.

Для расчета места для замера напора ориентируются на гидравлический диаметр воздуховода. Его определяют формулой: D = 4F / П. F — это площадь сечения трубы, а П — ее периметр. Расстояние для определения места замера на входе и выходе измеряют количеством D.

Расчет воздуховодов приточных и вытяжных систем механической и естественной вентиляции

Аэродинамический
расчет воздуховодов обычно сводится
к определению размеров их поперечного
сечения,
а также потерь давления на отдельных
участках
и в системе в целом. Можно определять
расходы
воздуха при заданных размерах воздуховодов
и известном перепаде давления в системе.

При
аэродинамическом расчете воздуховодов
систем вентиляции обычно пренебрегают
сжимаемостью
перемещающегося воздуха и пользуются
значениями избыточных давлений, принимая
за условный
нуль атмосферное давление.

При
движении воздуха по воздуховоду в любом
поперечном
сечении потока различают три вида
давления:
статическое,
динамическое

и полное.

Статическое
давление

определяет потенциальную
энергию 1 м3
воздуха в рассматриваемом сечении (рст
равно давлению на стенки воздуховода).

Динамическое
давление

– это кинетическая энергия потока,
отнесенная к 1 м3
воздуха, определяется
по формуле:

(1)

где
– плотность
воздуха, кг/м3;
– скорость
движения воздуха в сечении, м/с.

Полное
давление

равно сумме статического и динамического
давлений.

(2)

Традиционно
при расчете сети воздуховодов применяется
термин “потери
давления”
(“потери
энергии потока”).

Потери
давления (полные) в системе вентиляции
складываются из потерь на трение и
потерь в местных
сопротивлениях (см.: Отопление и
вентиляция, ч. 2.1 “Вентиляция”
под ред. В.Н. Богословского, М., 1976).

Потери
давления на трение определяются по
формуле
Дарси:

(3)

где
– коэффициент
сопротивления трению, который
рассчитывается по универсальной формуле
А.Д. Альтшуля:

(4)

где

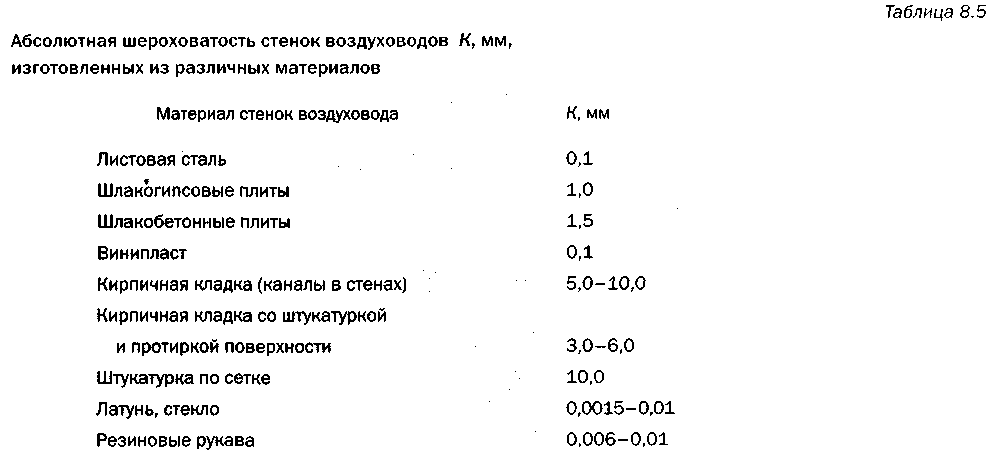

– критерий Рейнольдса; К – высота
выступов шероховатости (абсолютная
шероховатость).При
инженерных расчетах потери давления
на трение
,
Па (кг/м2),
в воздуховоде длиной /, м, определяются
по выражению

(5)

где
– потери
давления на 1 мм длины воздуховода,
Па/м [кг/(м2
* м)].

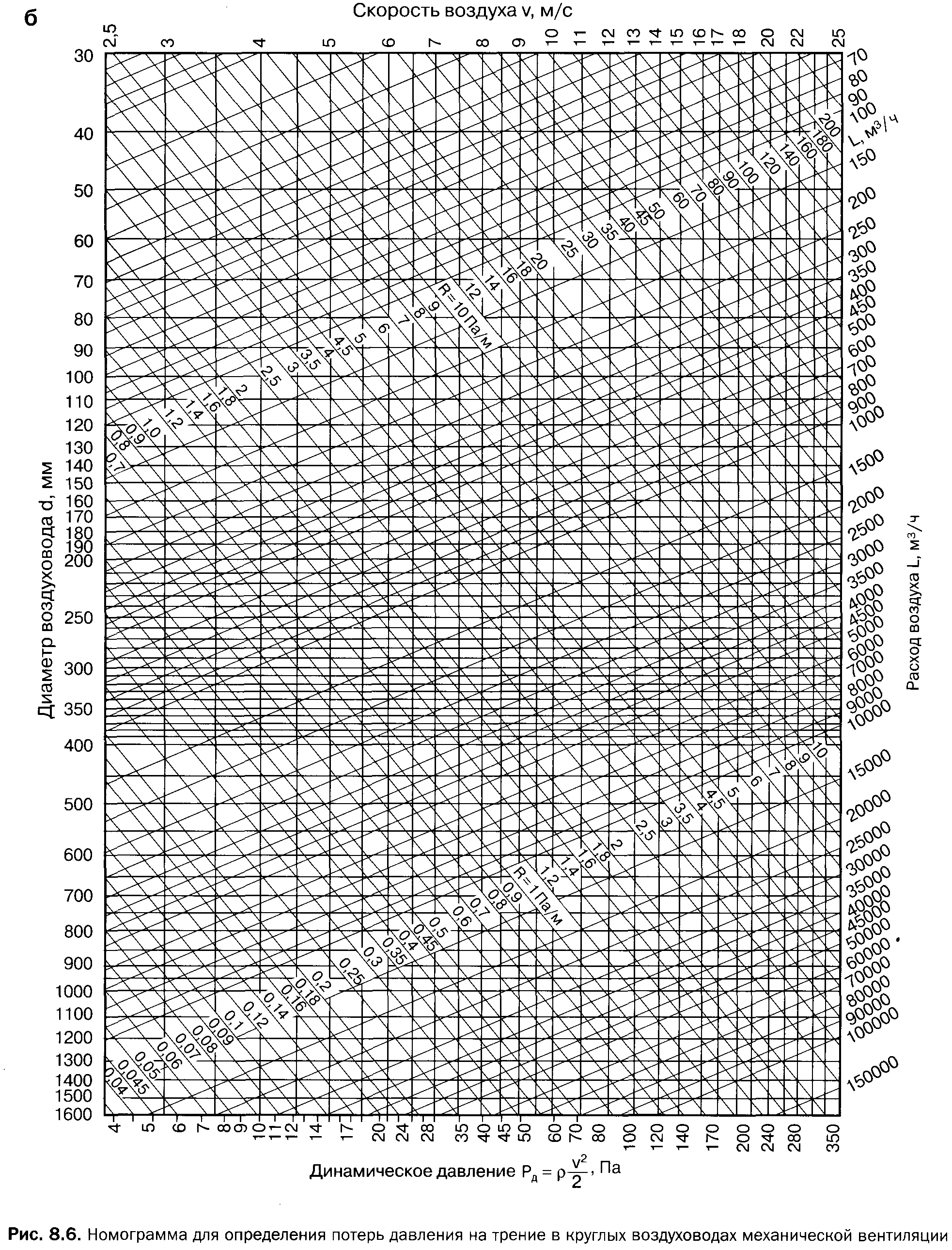

Для
определения Rсоставлены
таблицы и номограммы. Номограммы (рис.
1 и 2) построены для условий: форма сечения
воздуховода круг диаметром,
давление воздуха 98 кПа (1 ат), температура
20°С, шероховатость= 0,1 мм.

Для
расчета воздуховодов и каналов
прямоугольного сечения пользуются
таблицами и номограммами
для круглых воздуховодов, вводя при
этом
эквивалентный диаметр прямоугольного
воздуховода, при котором потери давления
на трение в
круглом
и прямоугольном
~
воздуховодахравны.

В
практике проектирования получили
распространение
три вида эквивалентных диаметров:

■ по скорости

при
равенстве скоростей

■ по
расходу

при
равенстве расходов

■ по
площади поперечного сечения

при равенстве
площадей сечения

При
расчете воздуховодов с шероховатостью
стенок,
отличающейся от предусмотренной в
таблицах или в номограммах (К = ОД мм),
дают поправку к
табличному значению удельных потерь
давления на
трение:

(6)

где
– табличное
значение удельных потерь давления
на трение;

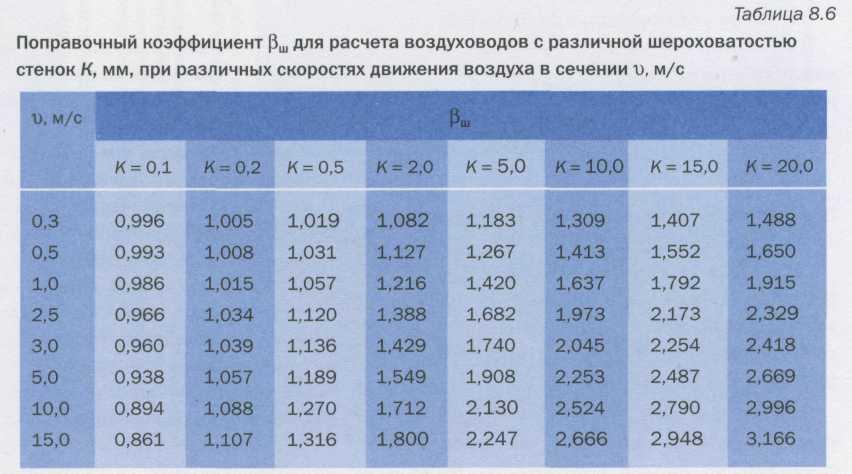

– коэффициент
учета шероховатости стенок (табл. 8.6).

Потери
давления в местных сопротивлениях. В
местах поворота воздуховода, при делении
и слиянии
потоков в тройниках, при изменении
размеров
воздуховода (расширение – в диффузоре,
сужение – в конфузоре), при входе в
воздуховод или в
канал и выходе из него, а также в местах
установки
регулирующих устройств (дросселей,
шиберов, диафрагм) наблюдается падение
давления в потоке
перемещающегося воздуха. В указанных
местах происходит
перестройка полей скоростей воздуха в
воздуховоде и образование вихревых зон
у стенок, что сопровождается
потерей энергии потока. Выравнивание
потока происходит на некотором расстоянии
после прохождения
этих мест. Условно, для удобства проведения
аэродинамического расчета, потери
давления в местных
сопротивлениях считают сосредоточенными.

Потери
давления в местном сопротивлении
определяются
по формуле

(7)

где

коэффициент местного сопротивления
(обычно,
в отдельных случаях имеет место
отрицательное значение, при расчетах
следует
учитывать знак).

Коэффициентотносится
к наибольшей скорости
в суженном сечении участка или скорости
в сечении
участка с меньшим расходом (в тройнике).
В таблицах
коэффициентов местных сопротивлений
указано, к какой скорости относится.

Потери
давления в местных сопротивлениях
участка, z,
рассчитываются по формуле

(8)

где

– сумма
коэффициентов местных сопротивлений
на участке.

Общие
потери давления на участке воздуховода
длиной,
м, при наличии местных сопротивлений:

(9)

где
– потери
давления на 1 м длины воздуховода;

– потери
давления в местных сопротивлениях
участка.

Жидкие обои: достоинства и недостатки

Общество

Важность правильного воздухообмена

Основным назначением вентиляции является создание и поддержание благоприятного микроклимата внутри жилых и производственных помещений.

Если воздухообмен с наружной атмосферой будет слишком интенсивным, то воздух внутри здания не успеет прогреться, особенно в холодное время года. Соответственно, в помещениях будет холодно и недостаточно влажно.

И наоборот, при низкой скорости обновления воздушной массы мы получаем переувлажненную, избыточно теплую атмосферу, которая вредна для здоровья. В запущенных случаях нередко наблюдается появление на стенах грибков и плесени.

Нужен определенный баланс воздухообмена, который позволит поддерживать такие показатели влажности и температуру воздуха, которые положительно сказываются на здоровье людей. Эта важнейшая задача, которая требует решения.

Воздухообмен зависит в основном от скорости прохождения воздуха по вентиляционным каналам, сечения самих воздуховодов, количества изгибов трассы и длины участков с меньшими диаметрами воздухопроводящих труб.

Все эти нюансы учитываются при проектировании и расчетах параметров вентиляционной системы.

Эти вычисления позволяют создать надежную внутридомовую вентиляцию, которая отвечает всем нормативным показателям, утвержденным в «Строительных нормах и правилах».

Рекомендованная норма

Самостоятельно рассчитать скорость воздуха не так просто. Для этого используется сложная формула, в которой главным параметром будет диаметр и радиус сечения труб, а также размер вентиляционной решетки. Вычисления лучше доверить специалисту, который сможет получить максимально точный результат.

Стоит отметить, что показатели шума играют важную роль, поскольку при превышении нормы необходимо увеличивать сечение труб. Иногда исправить ситуацию можно с помощью установки труб из другого материала или устранения одного из загибов. Прямой канал всегда снижает показатель. При создании проекта здания специалисты учитывают каждый участок и делают расчеты.

Перед монтированием вентиляционной системы рабочие уже знают размеры каждой трубы, длину, ширину и направление, а также количество загибов, без которых практически невозможно установить конструкцию. Еще на стадии проектирования того или иного здания специалисты учитывают его назначение. После этого составляют схемы, опираясь на нормы, предоставленные в специальном документе (СНиП).

Считается, что в жилом помещении скорость воздуха в воздуховоде не должна превышать отметки 0,3 м/с. В случае проведения ремонтных работ допускается превышение этой нормы, но не более, чем на 30%. В производственных помещениях с большой площадью нередко функционируют две вентиляционные системы для повышения эффективности воздухообмена.

Каждая из систем работает не на полную мощность, поскольку так снижается эффективность обогрева помещения. В случае возникновения пожара одну из вентиляций останавливают принудительно, чтобы снизить скорость воздуха и исключить возгорание соседних объектов. Именно для этого устанавливаются специальные клапаны, которые при необходимости можно закрыть.

Фотогалерея

Алгоритм выполнения расчетов

При проектировании, настройке или модификации уже действующей вентиляционной системы обязательно выполняются расчеты воздуховода. Это необходимо для того, чтобы правильно определить его параметры с учетом оптимальных характеристик производительности и шума в актуальных условиях.

При выполнении расчетов большое значение имеют результаты замеров расхода и скорости движения воздуха в воздушном канале.

Расход воздуха – объем воздушной массы, поступающий в систему вентиляции за единицу времени. Как правило, этот показатель измеряется в м³/ч.

Скорость движения – величина, которая показывает, насколько быстро воздух перемещается в системе вентиляции. Этот показатель измеряется в м/с.

Если известны эти два показателя, можно рассчитать площадь круглых и прямоугольных сечений, а также давление, необходимое для преодоления локального сопротивления или трения.

Составляя схему, нужно выбрать угол зрения с того фасада здания, который расположен в нижней части планировки. Воздуховоды отображаются сплошными толстыми линиями

Чаще всего используется следующий алгоритм проведения вычислений:

  1. Составление аксонометрической схемы, в которой перечисляются все элементы.
  2. На базе этой схемы рассчитывается длина каждого канала.
  3. Измеряется расход воздуха.
  4. Определяется скорость потока и давление на каждом участке системы.
  5. Выполняется расчет потерь на трение.
  6. С использованием нужного коэффициента выполняется расчет потерь давления при преодолении локального сопротивления.

При выполнении расчетов на каждом участке сети воздухораспределения получаются разные результаты. Все данные нужно уравнять посредством диафрагм с веткой наибольшего сопротивления.

Вычисление площади сечения и диаметра

Правильный расчет площади круглых и прямоугольных сечений очень важен. Неподходящий размер сечения не позволит обеспечить нужный воздушный баланс.

Слишком большой воздуховод займет много места и уменьшит эффективную площадь помещения. Если выбрать слишком маленький размер каналов, будут появляться сквозняки, так как увеличится давление потока.

Для того, чтобы рассчитать необходимую площадь сечения (S), нужно знать значения расхода и скорости движения воздуха.

Для вычислений используется следующая формула:

S = L/3600*V,

при этом L – расход воздуха (м³/ч), а V – его скорость (м/с);

Используя следующую формулу, можно посчитать диаметр воздуховода (D):

D = 1000*√(4*S/π), где

S – площадь сечения (м²);

π – 3,14.

Если планируется установка прямоугольных, а не круглых воздуховодов, вместо диаметра определяют необходимую длину/ширину воздушного канала.

Все полученные значения сопоставляют со стандартами ГОСТ и выбирают изделия, наиболее близкие по диаметру или площади сечения

При выборе такого воздуховода в расчет берется примерное сечение. Используется принцип a*b ≈ S, где a – длина, b – ширина, а S – площадь сечения.

Согласно нормативам, соотношение ширины и длины не должно быть выше 1:3. Также следует пользоваться таблицей типовых размеров, предоставляемой заводом-изготовителем.

Чаще всего встречаются такие размеры прямоугольных каналов: минимальные габариты – 0,1 м х 0,15 м, максимальные – 2 м х 2 м. Преимущество круглых воздуховодов в том, что они отличаются меньшим сопротивлением и, соответственно, создают меньше шума при работе.

Расчет потери давления на сопротивление

По мере продвижения воздуха по магистрали создается сопротивление. Для его преодоления вентилятор приточной установки создает давление, которое измеряют в Паскалях (Па).

Потерю давления можно снизить, увеличив сечение воздуховода. При этом может быть обеспечена примерно одинаковая скорость потока в сети

Для того, чтобы подобрать подходящую приточную установку с вентилятором нужной производительности, необходимо рассчитать потерю давления на преодоление локального сопротивления.

Применяется эта формула:

P=R*L+Ei*V2*Y/2, где

R – удельная потеря давления на трение на определенном участке воздуховода;

L – длина участка (м);

Еi – суммарный коэффициент локальной потери;

V – скорость воздуха (м/с);

Y – плотность воздуха (кг/м3).

Значения R определяются по нормативам. Также этот показатель можно рассчитать.

Если сечение воздуховода круглое, потери давления на трение (R) рассчитываются следующим образом:

R = (X*D/В) * (V*V*Y)/2g, где

X – коэфф. сопротивления трения;

L – длина (м);

D – диаметр (м);

V – скорость воздуха (м/с), а Y – его плотность (кг/ м³);

g – 9,8 м/с².

Если же сечение не круглое, а прямоугольное, в формулу необходимо подставить альтернативный диаметр, равный D = 2АВ/(А + В), где А и В – стороны.

Применение бытовых настенных кондиционеров

Технические расчеты бесплатно и анонимно =)

  • Отопление

    • Расчет тепловой нагрузки по укрупненным показателям МДК 4-05.2004
    • Расчет диаметра коллектора
    • Расчет расширительного бака для отопления
    • Расчет количества ступеней теплообменника ГВС
    • Расчет нагрева ГВС
    • Расчет длины компенсаторов температурных удлинений трубопроводов
    • Расчет скорости воды в трубопроводе
    • Разбавление пропилен и этиленгликоля
    • Расчет диаметра балансировочной шайбы
    • Проверка работоспособности элеваторной системы отопления
    • кг/с в м3/ч. Перевод массового расхода среды в объемный.
    • Онлайн замена радиаторов Prado на Purmo
    • Примеры гидравлических расчетов систем отопления
    • Sanext

      • Расчет диаметра и настройки клапана Sanext DPV
      • Расчет этажного коллектора системы отопления Sanext
      • Маркировка РКУ Sanext
      • Замена клапана Danfoss AB-QM на Sanext DS
      • Быстрая замена L и T-образных трубок на трубу Стабил
  • Вентиляция

    • Расчет гравитационного давления
    • Расчет расхода воздуха на удаление теплоизбытков
    • Расчет теплоснабжения приточных установок
    • Расчет осушения помещений по методике Dantherm
    • Расчет эквивалентного диаметра и скорости воздуха в воздуховоде
    • Расчет дымоудаления с естественным побуждением
    • Расчет площади воздуховодов и фасонных частей онлайн
    • Расчет естественной вентиляции онлайн
    • Расчет потерь давления на местных сопротивлениях
    • Расчет воздушного отопления совмещенного с вентиляцией
    • Расчет вентиляции в аккумуляторной
    • Расчет температуры приточного и вытяжного воздуха системы вентиляции
    • Расчет углового коэффициента луча процесса
    • Кратности воздухообмена и температуры воздуха
    • Расчет количества облучателей-рециркуляторов медицинских по Р 3.5.1904-04
  • Кондиционирование

    • Расчет мощности кондиционера по теплопритокам в помещение
    • Расчет теплопритоков от солнечной радиации. Инсоляция помещения.
    • Расчет теплопоступлений от источников искусственного освещения
    • Расчет теплопоступлений от оборудования
    • Расчет теплопоступлений от людей
    • Расчет теплопритоков и влаги от остывающей еды
    • Расчет теплопоступлений от инфильтрации воздуха
    • Расчет полной теплоты из явной теплоты
  • Водоснабжение

    • Расчет сопротивления в трубопроводе ВК
    • Расчет глубины промерзания грунта
    • Расчетные расходы дождевых вод
  • Газоснабжение

    • Технико-экономический расчет тепла и топлива
    • Расчет диаметра газопровода
    • Расчет теплотворной способности энергоносителей
  • Смета

    • Расчет площади окраски металлического профиля
    • Расчет площади окраски чугунных радиаторов
    • Расчет расхода теплоизоляции с учетом коэффициента уплотнения
    • Расчет количества досок из кубометра древесины
    • Примеры смет

      • Пример сметы на авторский надзор
      • Пример сметы на перебазирование техники
      • Пример расчета коэффициента к ФОТ при сверхурочной работе.
      • Пример расчета коэффициента к ФОТ при многосменном режиме работы.
      • Пример расчета коэффициента к ФОТ при вахтовом методе работы.
      • Списание материалов в строительстве. Пример формы отчета.
      • Списание материалов в строительстве. Пример формы ведомости.
  • Разные

    • Конвертер технических величин
    • Проверка показаний теплосчетчика онлайн
    • Расчет категории склада для хранения муки
    • Линейная интерполяция онлайн
    • Онлайн расчет маржинальности и точки безубыточности
    • НДС калькулятор онлайн, расчет %
    • Юнит-экономика онлайн калькулятор
    • Онлайн калькулятор стоимости покупки автомобиля по зарплате и доходу семьи
    • Расчет стоимости системы учета энергоресурсов
    • Винный калькулятор
    • Закон Ома
    • Расчет фундамента
    • Статьи

      • Нормы
      • Сравнение типов отопительных приборов
      • Настройка AutoCAD
      • Температура воздуха в Краснодаре за 10 лет зимой
      • Сравнение ИП с ООО
  • Вход

Литература

Сортамент арматуры: классы по ГОСТ, таблица

Методика расчёта

Самый распространенный вариант, когда оба параметра — сила напора и площадь сечения — неизвестны. В этом случае каждый из них определяется отдельно, с применением своих формул.

Скорость

Она необходима для получения параметров динамического давления на проектируемом участке. Надо помнить, что расход воздуха известен заранее, причем, не для всей системы, а для каждого участка. Измеряется в м/с.

υ фак = L/(3600×Fф), где

L — расход воздуха на исследуемом участке, м3/ч

Давление

Вентиляционная система делится на отдельные ветки (участки) по местам изменения расхода воздуха или изменениям площади сечения. Каждый нумеруется. Естественное располагаемое давление определяется по формуле:

Δре = h .g ( ρн –ρвн), где

 h – разница при подъёме между верхней и нижней точкой
ρн и ρвн – плотность внутри/снаружи

Плотности определяются с использованием параметров перепада температуры воздуха внутри и наружи помещения. Они указаны в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Далее берётся формула:

Σ(R . L .βш +Z) ≤Δ ре, где

Σ(R . L .βш +Z) – сумма расхода давления на рассматриваемом участке, где

R – удельные потери от трения (Па/м);
L – длина рассматриваемого участка (м);
βш – коэффициент шероховатости стенок вентканалов;
Z – потери давления в местных сопротивлениях;
Δре – естественное располагаемое давление.

Важно заложить небольшой запас по давлению, будет вполне достаточно 5-10%.

Подбор воздуховода ведётся по специальным таблицам. Если необходим квадратного или прямоугольного сечения, то его приводят по формуле эквивалента круглого канала:

dэкв= 2а . в /(а+в), где

а,в – геометрические размеры канала, см

Бланк расчета системы вентиляции

№ участка (см. рис. 2.2)

P

Д,


Па Значения R

определяют или по специальным таблицам, или по номограмме (рисунок 3.2), составленной для стальных круглых воздуховодов диаметромd . Этой же номограммой можно пользоваться и для расчета воздуховодов прямоугольного сеченияab , только в этом случае под величинойd понимают эквивалентный диаметрd э = 2ab /(a +b ). На номограмме указаны также значения динамического давления потока воздуха, соответствующие плотности стандартного воздуха (t = 20 о C; φ = 50 %; барометрическое давление 101,3 кПа;


= 1,2 кг/м 3 ). При плотности


динамическое давление равно показанию шкалы, умноженному на отношение


/1,2

Подбирают вентиляторы по аэродинамическим характеристикам, показывающим графическую взаимозависимость их полного давления, подачи, частоты вращения и окружной скорости рабочего колеса. Эти характеристики составлены для стандартного воздуха.

Удобно вести подбор вентиляторов по номограммам, представляющим собой сводные характеристики вентиляторов одной серии. На рисунке 3.3 изображена номограмма для выбора центробежных вентиляторов серии Ц4-70 * , получивших широкое применение в вентиляционных системах сельскохозяйственных производственных зданий и сооружений. Эти вентиляторы обладают высокими аэродинамическими качествами, бесшумны в работе.

Из точки, соответствующей найденному значению подачи L

в, проводят прямую до пересечения с лучом номера вентилятора (№ вент.) и далее по вертикали до линии расчетного полного давления


вентилятора.

Точка пересечения соответствует КПД вентилятора


и значению безразмерного коэффициентаА

, по которому подсчитывают частоту вращения вентилятора (мин -1 ).

Горизонтальная шкала номограммы показывает скорость движения воздуха в выпускном отверстии вентилятора.

Подбор вентилятора надо вести с таким расчетом, чтобы его КПД был не ниже 0,85 максимального значения.

Необходимая мощность на валу электродвигателя для привода вентилятора, кВт:

Рис.3.2 Номограмма для расчетов круглых стальных воздуховодов

Рис.3.3 Номограмма для подбора центробежных вентиляторов серии Ц4-70

Этап третий: увязка ответвлений

Когда проведены все необходимые расчёты необходимо произвести увязку нескольких ответвлений. Если система обслуживает один уровень, то увязывают ответвления не входящие в магистраль. Расчёт проводят в том же порядке, что и для основной линии. Результаты заносятся в таблицу. В многоэтажных зданиях для увязки используются поэтажные ответвления на промежуточных уровнях.

Критерии увязки

Здесь сопоставляются значения суммы потерь: давления по увязываемым отрезкам с параллельно присоединённой магистралью. Необходимо чтобы отклонение составляло не более 10 процентов. Если установлено, что расхождение больше, то увязку можно проводить:

  • путём подбора соответствующих размеров сечения воздуховодов;
  • при помощи установки на ответвлениях диафрагм или дроссельных клапанов.

Иногда для проведения подобных расчётов необходим всего лишь калькулятор и пара справочников. Если же требуется провести аэродинамический расчёт вентиляции больших зданий или производственных помещений, то понадобится соответствующая программа. Она позволит быстро определить размеры сечений, потери давления как на отдельных отрезках, так и во всей системе в целом.

https://www.youtube.com/watch?v=v6stIpWGDow Video can’t be loaded: Проектирование систем вентиляции. (https://www.youtube.com/watch?v=v6stIpWGDow)

Целью аэродинамического расчета является определение потерь давления (сопротивления) движению воздуха во всех элементах системы вентиляции — воздуховодах, их фасонных элементах, решетках, диффузорах, воздухонагревателях и других. Зная общую величину этих потерь, можно подобрать вентилятор, способный обеспечить необходимый расход воздуха. Различают прямую и обратную задачи аэродинамического расчета. Прямая задача решается при проектировании вновь создаваемых систем вентиляции, состоит в определении площади сечения всех участков системы при заданном расходе через них. Обратная задача – определение расхода воздуха при заданной площади сечения эксплуатируемых или реконструируемых систем вентиляции. В таких случаях для достижения требуемого расхода достаточно изменения частоты вращения вентилятора или его замены на другой типоразмер.

По площади F

определяют диаметрD (для круглой формы) или высотуA и ширинуB (для прямоугольной) воздуховода, м. Полученные величины округляют до ближайшего большего стандартного размера, т.е.D ст ,А ст иВ ст (справочная величина).

Пересчитывают фактические площадь сечения F

факт и скоростьv факт .

Для прямоугольного воздуховода определяют т.н. эквивалентный диаметр DL = (2A ст * B ст ) / (Aст+ Bст), м. Определяют величину критерия подобия Рейнольдса Re = 64100* Dст* v факт. Для прямоугольной формыD L = D ст . Коэффициент трения λ тр = 0,3164 ⁄ Re-0,25 при Re≤60000, λтр= 0,1266 ⁄ Re-0,167 при Re>60000. Коэффициент местного сопротивления λм

зависит от их типа, количества и выбирается из справочников.

Комментариев:

  • Исходные данные для вычислений
  • С чего начинать? Порядок вычислений

Сердцем любой вентиляционной системы с механическим побуждением воздушного потока является вентилятор, который создает этот поток в воздуховодах. Мощность вентилятора напрямую зависит от напора, который необходимо создать на выходе из него, а для того, чтобы определить величину этого давления, требуется произвести расчет сопротивления всей системы каналов.

Для расчета потерь давления нужна схема и размеры воздуховода и дополнительного оборудования.

Подведем итоги

В заключение хочется сказать, что правильная подготовка стен для будущих отделочных работ имеет почти что первостепенное значение. Особенно, когда речь начинает идти о грунтовке перед шпаклевкой. Несмотря на распространенное заблуждение, что если ремонт – косметический, то вполне можно обойтись обычной штукатуркой, окрасить стены или поклеить обои без предварительной подготовки и обработки поверхности стен, — это всего лишь очередная ошибка любителей всё сделать «на скорую руку». Результатом такой халатности по отношению к работе, которую можно назвать искусством, – ремонту – станут осыпавшаяся кусками штукатурка, пролезшие сквозь красочные слои и обои плесень, грибки, а обои постепенно сползут на пол или отслоятся кусками.

Вы уже догадались, в чём причина? В отсутствии качественно нанесенного грунта перед нанесением шпаклевки.

Согласитесь, лучше сделать один раз, но качественно, и потратить средств на пару сотен рублей больше, чем планировалось изначально, но выполнить работы со стенами качественно и надолго, чем в будущем тратиться на повторный ремонт, сделанный однажды без должного отношения и ответственности.

Вы сможете платить за свет на 30-50% меньше в зависимости от того, какими именно электроприборами Вы пользуетесь.

Поделитесь в социальных сетях:FacebookXВКонтактеredditWhatsApp
Напишите комментарий
