Каждый пользователь газового водонагревателя должен помнить и не забывать о прохождении планового сервисного обслуживания. Невнимательный подход и пренебрежение ежегодным осмотром приводит к неожиданным поломкам, или полному отказу аппарата. Перед каждым холодным сезоном следует проходить общую чистку колонки независимо от частоты её использования. В будущем это поможет избежать аварийного выключения из-за загрязнения теплообменника. При правильном подходе к чистке увеличивается не только КПД колонки, но и продлевается срок её службы. Проверка всех подвижных узлов в дальнейшем избавит вас от поиска мастера, особенно это актуально, если вы проживаете удалено от Москвы.

Своевременная подача заявки на вызов специалиста продлит жизнь нагревательному аппарату ещё на несколько лет. Зачастую обращение в сервисный центр происходит только после того, как газовая колонка перестала включаться и не реагирует ни на одну функцию, то есть полная её остановка. Для корректной работы газовой колонки Bosch, нужно производить регулярные осмотры на загрязнение продуктами сгорания. Производить эти работы нужно силами квалифицированных специалистов, самостоятельное вмешательство не даст хорошего результата.

  • Зажигается и тухнет фитиль →
  • Чистка газовой колонки →
  • Колонка не зажигается →
  • Колонка не греет воду →
  • Колонка отключается →
  • Колонка гаснет →
  • Тухнет запальник / фитиль →
  • Из колонки капает вода →
  • Сломалась газовая колонка →
  • Хлопок при включении →
  • Чистка горелки →
  • Промывка газовой колонки →
  • Замена термопары  →
  • Ошибка в работе →
  • Замена мембраны →
  • Устранение утечки газа→
  • Пайка радиатора  →
  • Ремонт своими руками→
  • Инструкции →

Как сделать заказ услуги?

Уважаемые посетители, если вы столкнулись с проблемами или полным отказом Газовой Колонки Bosch, тогда, наберите телефонный номер нашей Сервисной мастерской. Специалисты фирмы Газ Сервис помогут в решение любых проблем.

Специфики

АО ПКО «Трубный змеевик», производящее газовые водонагреватели «Астра», есть уже больше пятидесяти лет. Возможно, еще наши бабушки и дедушки пользовались его продукцией. Правда, тогда эта компания именовалась иначе.

Колонка «Астра» необходима для работы с горячим водообеспечением. В качестве топлива применяется только газ.

Устройство такой колонки очень простое и в себя включает несколько составляющих. Главная часть – прямоугольный корпус – фиксируется на стенку. На лицевой панели размещены окна для розжига и контроля горения, кнопка включения, ручки регулировки газоподачи. Снизу размещены соединительные элементы с резьбой с двух строн газоподачи, холодной и горячей воды, а поверх находится отрезок трубы дымохода.

Все ключевые узлы расположены в середине корпуса и закреплены на панели находящейся сзади. На ней же учтены отверстия для крепления. Топка сделана из хорошего материала огнеупорного, содержащего длительный эксплуатационный срок. Простота выполнения считается преимуществом на рынке моделей и обеспечивает изготовителю большой спрос на собственную продукцию.

Рабочий принцип следующий: что бы поступить газа в газовый блок и запальной фитиль нужно повернуть ручку запальной горелки влево и включить аппарат, нажав на кнопку – случится методичное включение горелки. Температура горячей воды на выходе выставляется положением регулирующих ручек. Поворотом с правой стороны налево увеличивается газоподача, таким образом делая больше водную температуру, а слева направо – наоборот, уменьшается.

По функционалу составляющие колонки образно говоря разделяют на водяную и газовую часть. На рынке можно выбрать ремонтные комплекты и запасные детали для любого узла отдельно, а еще целый узел полностью.

Технические свойства колонок «Астра» дают возможность очень легко конкурировать с прочими изготовителями. Основной плюс состоит в мощности прибора: у определенных моделей она равняется и даже превосходит 20 кВт. Большая топка и относительно небольшой расход газа прекрасно отличает такую марку.

Естественно, любая модель имеет собственные маленькие детали в характеристиках, однако можно вывести общие значения. К примеру, подача горячей воды приблизительно составляет 10-12 л/мин, температурный диапазон воды на выходе – 35-60 градусов, диапазон рабочего давления составляет 0,5-6 бар.

Изготовитель подумал и про безопасность собственной продукции. Если горелка погаснет, то водоподача закончится.

Каждая модель поставляется с паспортом и руководством по эксплуатированию, где подробнее изложены эксплуатационные правила и неопасной работы, а еще прилагается важная схема устройства.

Сейчас на рынке существует очень много колонок работающих на газу с оригинальной палитрой цветов. Потребители иногда выполняют погрешность, предпочтение отдавая цвету в ущерб техническим спецификам. Колонка газовая «Астра» не стремится отличиться за счёт внешний вид, а выполняет ставку на трудоспособность, имеет собственный ряд моделей.

Модель 8910-00.02

обладает большой мощностью – до 21 кВт и работоспособностью 12 л/мин. Размеры – 700х372х230 мм. Дымотвод имеет диаметр 120 мм. Употребление газа за час составляет 2,3 куб. м. Розжиг происходит ручным способом.

Топка открытого типа. Нетрудно исследуется тяга. Газовая труба для подсоединения имеет сечение 3?4 дюйма, трубы для воды – 1?2 дюйма. Вес аппарата составляет 15 кг.

Модель 8910-08.02

имеет чуть-чуть небольшую мощность (до 18 кВт) и продуктивность (10 л/мин). Однако топливный расход также ниже – 2 куб. м/ч. Вес агрегата составляет 14,7 кг. В остальном аппарат очень схож на предыдущую модель. Розжиг также выполняется ручным способом

Модель 8910-15

Имеет одно значительное отличие – данная система с электронным розжигом горелки, что весьма комфортно. Сейчас нет надобности волноваться о наличии спичек.

Мощность агрегата может достигать 20 кВт, продуктивность – 10 литров горячей воды за минуту. Употребление газа составляет 2 куб. м/ч. Вес колонки – 13,9 кг. Диаметр дымоотвода составляет 135 мм.

Модель 8910-16

Она также оборудована электронной системой автоматического управления розжига горелки. Этот прибор-автомат рекордсмен по мощности (до 24 кВт). Воду аппарат нагревает со скоростью 12 литров за минуту. Расход газа – 2,3 куб. м/час. Вес аппарата – 14,7 кг.

Необходимо отметить, что запасные части на колонки «Астра» легко можно отыскать по недорогим ценам.

Что делать, если нет необходимых материалов

Если у вас в доме ничего не осталось после ремонта, не беспокойтесь! Можно купить доски размером 2,5 х 10 см. Если вы возьмете березовые или сосновые, то ваш проект обойдется вам в смешную сумму. Неплохо, да?

Я счастлив, что не потратил на этот челлендж ни копейки. Дело в том, что я очень люблю маленькие стеклянные бутылочки и различные емкости, поэтому никогда ничего не выбрасываю. Если у вас нет такой привычки и вы отправитесь в магазин за настоящими вазами, я не буду вас судить. Обычно подобные вещицы стоят недорого — 50 — 100 рублей.

Также мне нравятся искусственные цветы, поэтому зимой они заменяют настоящие. Но если у вас нет ничего подходящего, вы можете выбрать сухоцветы или красивые сухие травы, листья. Для каждой миниатюрной вазы нужна только одна крошечная веточка, максимум две.

Радиаторная протечка

Горячая вода появляется благодаря имеющемуся теплообменнику. Радиатор теплообменника представляет собой расположенные близко друг от друга металлические трубы и пластины. Непосредственно с огнём контактируют пластины, благодаря чему на них в процессе эксплуатации появляется сажа.

На скопление сажи указывают признаки:

  • Пламя имеет жёлтый цвет;
  • Огонь при горении отклоняется в сторону и нагревает корпус (пламя должно стремиться вверх);
  • С газовой колонки осыпается сажа;
  • Даже при эксплуатации на полную мощность происходит слабый нагрев воды.

Для удаления сажи потребуется убрать кожух, открутив болты (защёлки), которыми он крепится.

После того как узел снят его необходимо промыть, положив на несколько часов в ёмкость с водой для раскисания сажи. Это облегчит отмывание пространства между пластинами теплообменника. Для качественного очищения рекомендуется использовать проточную воду, щётку с длинным ворсом и моющие средства. После просушивания радиатор ставится на место.

Пятна зелёного цвета на теплообменнике указывают имеющиеся трещины и пробоины.

Если газовая колонка течет по причине выхода из строя радиатора теплообменника, то действия должны быть следующими:

  1. Трубы водопровода необходимо перекрыть для предотвращения поступления воды в газовую колонку. После чего производится отсоединение шлангов и слив остатков воды. Остатки жидкости в змеевике удаляются насосом или пылесосом, можно попробовать выдуть воду ртом с помощью шланга. Это необходимо сделать, так как оставшаяся влага забирает на себя тепло в процессе пайки, и разогреть металл до нужной температуры не удастся.
  2. Повреждённые участки (они зелёного цвета) потребуется зачистить наждачкой и обезжирить растворителем, после чего вытереть насухо.
  3. Измельчённой канифолью или таблеткой аспирина следует посыпать рабочую поверхность. Канифоль и аспирин здесь послужат припоем.
  4. Паяльником мощностью не менее 100 Вт (так как работать им придётся при температуре от 180 градусов) необходимо нарастить припой на высоту приблизительно два миллиметра. Если пайка рыхлая, это означает, что рабочая поверхность прогрета недостаточно. Дополнительно разогреть место пайки можно утюгом или ещё одним паяльником.
  5. Потребуется запаять подобным образом каждое сквозное повреждение.
  6. После того как паяльные работы завершены необходимо дождаться полного остывания рабочей поверхности и собрать газовую колонку.
  7. Перед полноценной эксплуатацией оборудование запускается в проверочном режиме.

Если газовая колонка течет, но на радиаторе не видно мест протекания, то возможно, они располагаются там, где он повёрнут к корпусу. В этом случае потребуется снятие теплообменника с корпуса, для чего придётся разобрать всю колонку. Перед началом процедуры целесообразно ознакомиться со схемой в паспорте, так как это довольно трудоёмкий процесс и знание устройства конкретной модели упростит работу.

Запаивание повреждений на трубах может использоваться лишь как временная мера устранения причины, по которой течет газовая колонка, так как отремонтированная поверхность остаётся уязвимой. Оптимальным вариантом устранения неполадок, вследствие которых из колонки капает вода будет замена изношенных элементов новыми.

Выбор мембраны для замены

Диафрагмы изготавливаются из эластичного материала – чёрной резины, либо из силикона. Они бывают цельные или составные, например, изделие может быть резино-металлическим или идти в комплекте с пластмассовыми деталями. Чаще всего диафрагмы имеют простую круглую форму. Но есть модели газовых колонок, мембраны редукторов которых отличаются сложной, «причудливой» конфигурацией.

Мембрана «восьмёрка» для редукторов колонки Аристон Fast GIWH отличается формой, которую сложно повторить. Такую мембрану практичнее иметь про запас

Европейские компании производят водонагреватели с мембранами, форму которых трудно подделать. В худшем случае, если запчасти к «иномаркам» не поставляются, придётся купить новую колонку или что-то придумывать и мастерить из средств, имеющихся под рукой. Существуют универсальные диафрагмы, которые подходят к большому количеству моделей.

Если приходится ожидать, когда пришлют подходящую для колонки мембрану, а диафрагма колонки не имеет сложной конфигурации, для временной замены можно изготовить деталь самостоятельно. Подойдёт резина 1.5-2 мм толщиной, например, от толстых диэлектрических перчаток или старой камеры автомобиля.

Используя в качестве шаблона старое изделие, вырезают новую прокладку. Отверстия  для перепускного канала и винтов делают пробойником из металлической трубки с тонкой стенкой. Диаметры перепускного отверстия крышки и диафрагмы должны быть равными, чтобы не затруднялся переток воды между полостями лягушки.

Регулировка газовой колонки

Регулировка высоты пламени горелки — чем ближе к максимуму тем горячей вода.
Регулировка потока воды — чем ближе к максимуму, тем поток больше, следовательно, вода холоднее.
Зима/Лето — режим использования колонки в разные времена года. Зимой мощность больше чем летом.

Не все мастера знают, как правильно настроить газовую колонку и попросту не делают это, оставляя как есть (по умолчанию). Но мы не рекомендуем оставлять настройки заводскими и произвести регулировку самостоятельно.

Настройка температуры

  • Установите ручку подачи газа и воды на нагревателе на минимум.
  • Откройте краны подачи газа и воды на трубопроводах.
  • Откройте кран горячей воды и отрегулируйте необходимый вам напор воды с помощью ручки на газовой колонке.
  • Подождите 1-2 минуты и замерьте температуру. С помощью ручки подачи газа на колонке увеличивайте пламя, тем самым повышая температуру воды до нужной вам.
  • Когда температура воды будет комфортной, можно оставить все регулировки в покое и пользоваться водой.

В дальнейшем, подстраивать температуру можно другой ручкой (подача нагретой воды).

Настройка давления

Это мембрана в газовой колонке, если она выходит из строя, то агрегат перестает реагировать на напор воды.

При регулировке колонки иногда возникают неприятные моменты. Новая колонка или включается при очень малом напоре, либо не хочет запускаться вовсе. Это зависит от повышенного или пониженного напора воды в трубопроводе и устраняется следующими способами.

Давление системыРешение
Повышено Поменять входной вентиль.
Поставить регулятор давления.
ПониженоПоменять мембрану, возможно, она прохудилась или засорилась.

Протечка труб

Если с колонки стала капать вода, возможно причина в том, что образовались свищи на медных трубах. Для того чтобы найти место протечки нужно внимательно осмотреть теплообменник при выключенной воде. Некоторые свищи найти легко, будет видно, как из этих мест выходит вода. Мелкие отверстия можно увидеть по зелёным пятнам и ржавчине вокруг.

Устранить протечку можно тремя способами:

Поставить хомут с резиновой прокладкой. Если место позволяет, и труба не прилегает плотно к кожуху, самым простым, быстрым и эффективным будет установить металлический хомут с резиновой прокладкой. Несмотря на простоту этот метод позволяет устранить протечку, при этом не повредив конструкцию.
Запаять свищ. Предварительно зачистив и обезжирив, место протечки покрывают флюсом. После этого с помощью мощного паяльника или горелки с газовым баллоном свищ паяют. При этом надо достичь того, чтобы припой покрыл нужный участок трубы слоем в 1-2 мм. Если несколько отверстий находится рядом, эффективно будет припаять кусок медной пластины. Не рекомендуется паять дешевые китайские теплообменники. Обычно они окрашены сверху краской, чтобы скрыть неравномерный цвет меди с примесями. В таких колонках трубы слишком тонкие и будут прогорать во время пайки.
Использовать холодную сварку

При этом важно внимательно посмотреть инструкцию и убедиться в том, что она выдерживает высокие температуры. Кусок холодной сварки вытаскивается из упаковки и разминается руками в перчатках до начала затвердевания

После этого он прикладывается к трубе и разглаживается до полного отвердевания.

Также течь может образоваться вследствие того, что износились прокладки. Если вода вытекает из мест соединений труб, следует просто заменить там прокладки на новые.

Назначение и строение водяного узла

Мембрана — важная деталь в регуляции подачи газа. Чтобы разобраться с ее назначением и принципом работы, следует детально изучить устройство водяного блока колонки, элементом конструкции которого она является. Эти знания помогут при замене мембраны, ведь чтобы до нее добраться, предстоит демонтировать весь узел и разобрать его.

Рекомендуем также познакомиться с общим устройством газовой колонки, чтобы проще было отыскать в ее конструкции водяной блок. Но обо все по порядку.

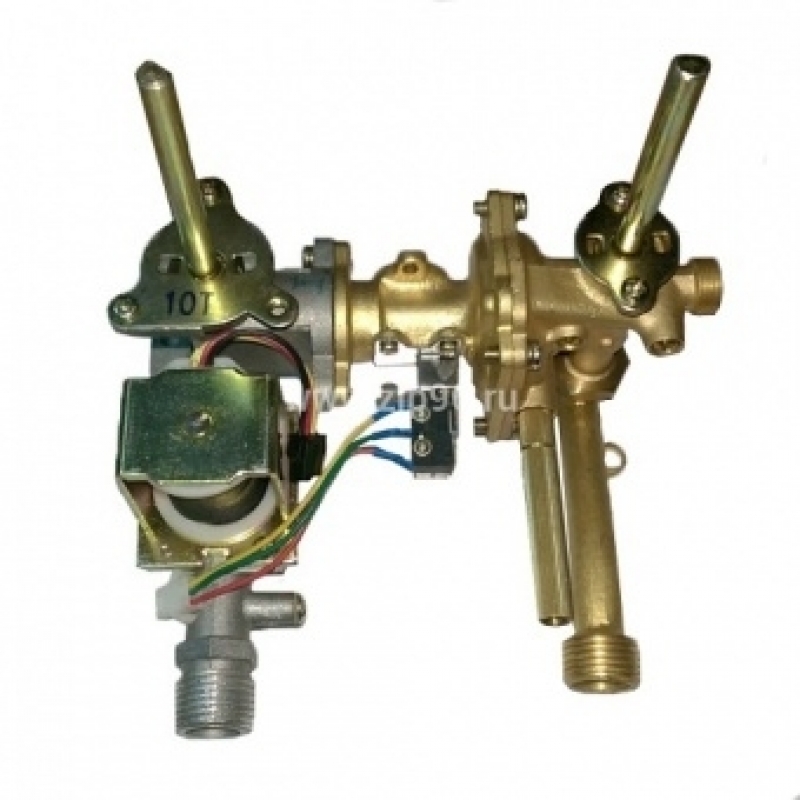

Устройство водяного редуктора

Одним из узлов практически любого газового теплообменника является водяной редуктор (водяной узел – ВУ, водяной регулятор). Он предназначен для регуляции равномерной подачи воды и газа. Практично разработанная форма регулятора (в просторечии – «лягушки») способствует компактному размещению блока в корпусе колонки. Технически простое устройство работает автоматически.

Функции редуктора следующие:

  • запуск и прекращение работы газовой колонки при открывании/ закрывании крана;
  • регуляция подачи воды и газа;
  • защита колонки от перегрева при недостаточном напоре воды.

Конструкция редуктора хорошо продумана и визуально не сложна.  Корпус, выполнен из латуни, полиамида (содержащего стекловолокно), силумина или из пластика.

Детали водного узла:  крышка (1) и основание (2), соединяемые винтами; тарелка (4); шток, открывающий/закрывающий газовый клапан (5); мембрана (6); штуцер Вентури (7); гайка сальника (8); отводы для воды (9); регулировочный винт (10); крепёжные винты (3); сетчатый фильтр (11); шарик-замедлитель (12)

Принцип работы и значение регулятора

Разделённая надвое мембраной пустотелая полость редуктора заполнена водой. В полость из водопровода поступает вода. Из нижней части, проходя через штуцер Вентури, она поступает в верхний отсек через перепускное отверстие. Однако вода, поступающая из водопровода в нижнюю часть, всегда давит на мембрану с силой напора воды в трубопроводе, а в верхней части сила давления изменяется, в зависимости от того, идёт ли поток воды через теплообменник.

Дело в том, что в трубопроводах, имеющих суженные участки, давление текущей жидкости в узком месте понижается. При открытии крана и прохождении воды через штуцер Вентури, давление перед местным сужением (соплом) штуцера повышается.

За счёт возрастания скорости потока в узком месте, давление понижается как в штуцере, так и в верхней полости лягушки. Это подобно сплющиванию конца поливочного шланга. При разнице в диаметрах сопла штуцера (0.3 см) и основной камеры (2 см) перепад давления достигает 1 атмосферы. Этого достаточно, чтобы мембрана выгнулась вверх и надавила на пластиковую тарелочку, жёстко закреплённую на оси штока. Шток с силой давит на клапан газа, отчего клапан открывается и газ поступает к газовой горелке.

При подъёме мембраны вода из верхнего отсека начинает выходить через перепропускной канал, где расположен шарик-замедлитель из стали. Шарик, перемещаясь вправо, частично перекрывает канал, поэтому включение и подача на горелку газа происходит плавно. Плавность регулируется с помощью регулировочного винта.

Сопло Вентури находится в выводном патрубке (с правой стороны лягушки). Это – местное сужение, обеспечивающее перепад давления при открытии крана. Засорившийся штуцер необходимо очистить

Когда кран горячей воды (ГВ) закрывают, поток воды прекращается и давление в сопле Вентури сравнивается с давлением в полости под мембраной. За счёт действия пружин шток вместе с тарелкой смещаются вниз, а мембрана возвращается в среднее положение.

Газовый клапан автоматически закрывается. Выключение газового клапана осуществляется быстро, так как обратным током воды в водопропускном канале шарик смещается к верхней полости (влево) и перестаёт препятствовать перетоку жидкости. Рекомендуем посмотреть информацию о том, что делать, если не срабатывает газовый клапан.

Если расход горячей воды менее 2-3 л/мин, нужного перепада давления не возникает, и пружины не дают штоку открыть клапан газа вообще или достаточно для полноценного нагрева воды. Также не возникает необходимой разницы давления при нарушении целостности мембраны.

Водяной регулятор, основанный на принципе действия сопла Вентури, является устройством безопасности, так как позволяет включить водонагреватель только в том случае, когда через теплообменник течёт достаточной силы водяной поток. Таким образом, редуктор автоматически защищает газовую колонку от перегрева.

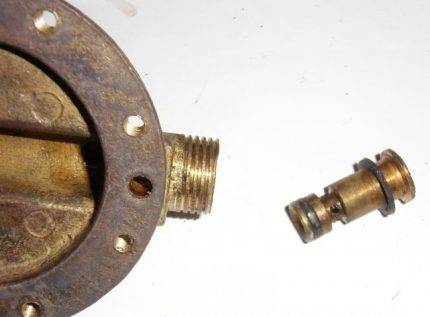

Переточное отверстие соединяет сопло Вентури и верхнюю полость лягушки. Это отверстие при установке диафрагмы необходимо оставить открытым, чтобы редуктор правильно работал

Дизайн в стиле Хай-тек в интерьере

Стиль хай-тек используют для оформления дизайна разных комнат в квартире. Каждая имеет свои нюансы и тонкости.

Кухня

Она имеет матовые или сияющие металлические поверхности. Стол, полки и фасад может быть изготовлен из ДСП, также используется эмаль или акрил для придания необходимого блеска. Удачно смотрится гарнитур из МДФ серого, стального, белого оттенков. Он долговечен, выглядит привлекательно, но стоит дороже.

На кухне практически полностью отсутствует фурнитура, она встраиваемая. Это одна из основных отличительных особенностей стиля хай-тек.

Эффектно на кухне будут смотреться часы в стиле металлик, они должны быть простыми и лаконичными. Также для кухни подбирается хромированный холодильник, вытяжка из стали, полки и стол из стекла, другие необычные предметы.

Гостиная

Комната в стиле хай-тек представлена практичной и функциональной мебелью. Прогресс и современные технологии должны проявляться в каждой детали.

Диван может состоять из нескольких блоков. Также дизайнеры используют модульную мебель. Это дает возможность создать необычные комбинации для гостиной небольших габаритов. Обивка для мебели в основном должна быть тканевой или из искусственной кожи. Прекрасно для украшения помещения в стиле хай-тек подойдет диван, который будет убираться в стену, трансформироваться в столик.

Стенка может быть корпусной, украшенной зеркальным шкафом-купе. Важен контраст в материалах и оттенках. Можно совмещать матовую и лаковую поверхности.

Необычно будет смотреться камин, который украшают вставки из металла или стали.

Картины, выполненные в современном техно-стиле хорошо спишутся в интерьер.

Стеклянный журнальный столик с прямыми углами дополнит образ.

Спальня

В спальне должно быть много свободного места, поэтому мебель расставляют таким образом, чтобы помещение выглядело просторно.

Шкафы и тумбочки с блестящими однотонными поверхностями сочетают в себе качество, удобство, функциональность.

Важным пунктом для спальни в стиле хай тек является встроенная мебель.

Гладкие геометрические линии.

Глянцевые фасады.

Пол оставляют пустым или кладут ковер с большим ворсом.

Ванная

Комната отличается строгостью и лаконичностью. В ванной, выполненной в стиле хай-тек, не должно быть ярких ковриков, ненужных аксессуаров, только необходимые предметы.

Обязательным элементом является разделение комнаты на функциональные зоны. Их очень просто выделить, используя светильники или цветовое оформление.

Относительно пола в стиле хай-тек рекомендовано использовать плитку. Она также может использоваться для зонирования пространства. Любопытная идея – наливные полы в идее плитки. Идеально будет смотреться ровная глянцевая либо матовая поверхность, это относится и к настенной плитке.

Основные цвета для плитки в ванной:

  • черная;
  • темно-зеленая;
  • белая;
  • серая;
  • фиолетовая;
  • стальная;
  • коричневая;
  • синяя.

Обязательно украсить комнату зеркалом, тумбой из стекла или стали, современной сантехникой, необычными, но строгими и лаконичными светильниками, многоуровневой системой освещения.

Детская комната подростка

Это помещение для молодых людей, стремящихся к новому и современному. Здесь будут использоваться только инновационные материалы, задействовано минимальное количество мебели, располагаться исключительно необходимые функциональные предметы.

Для оформления комнаты подростка в стиле хай-тек стоит предпочесть белые и синие цвета, все оттенки серого, тон мокрый песок, кремовый, темный бежевый и приглушенный зеленый.

Девочкам понравится современное оформление комнаты, украшенной фотографиями кумиров. Прекрасно будут смотреться расписанные стены, черно-белые постеры, картины в стиле художников-авангардистов, а также строгие небольшие статуэтки. Для хранения вещей подойдут ниши или напольные секции из стекла, пластика или других современных материалов.

Стильно смотрится подсветка на разных уровнях, светильники в нишах. Комната, выполненная в стиле минимализма и функциональности, понравится подросткам, ведущим активный образ жизни. Помещение светлое и просторное, его легко убирать, наводить порядок. Здесь уютно, комфортно и легко.

Устройство колонки

Общие сведения

Газовая колонка для воды представляет собой проточный нагреватель. В отличие от бойлера, где нагревается емкость с водой, в колонках вода успевает нагреться в процессе протекания по трубам. Соответственно, никакой накопительной емкости они не имеют.

Проточные газовые водонагреватели были придуманы еще в начале прошлого века. За время своего существования они, конечно же, значительно усовершенствовались. Однако в целом конструкция и принцип работы газовой колонки не изменились.

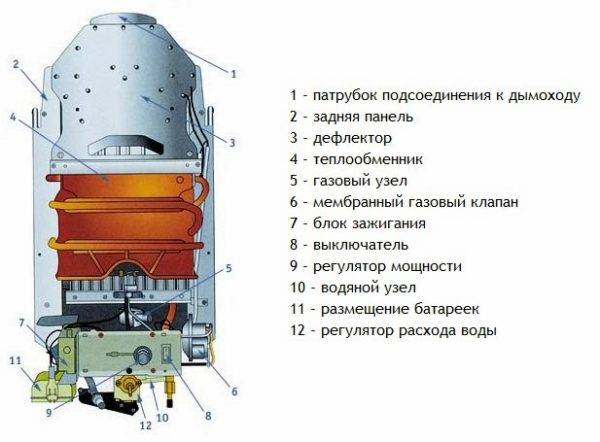

Схема устройства колонки с открытой камерой сгорания

Основные элементы

Все существующие проточные газовые водонагреватели состоят из следующих основных элементов:

  • Запальник и система розжига. Обеспечивает розжиг горелки;
  • Камера сгорания и горелка. Важный элемент, который обеспечивает колонку тепловой энергией;
  • Водяной блок. Отвечает за подачу газа при включении воды, и перекрывает ее, когда кран с горячей водой закрывается;
  • Теплообменник. Передает тепло от камеры сгорания змеевику, в котором осуществляется нагрев воды;

На фото — теплообменник со змеевиком

  • Змеевик. Представляет собой спиралевидную трубу, расположенную вокруг теплообменника;
  • Патрубки воды и газа. Обеспечивают подключение колонки к газопроводу и трубопроводу;
  • Патрубок подключения дымохода. Обеспечивает соединение колонки с дымоходом, через которых осуществляется вывод продуктов сгорания наружу;
  • Блок управления. Позволяет изменять температуру нагрева и пр.

Современные колонки оснащают некоторыми элементами безопасности, такими как:

  • Датчик тяги дымохода — блокирует работу колонки в случае отсутствия тяги;
  • Газовый клапан – перекрывает газ в случае падения давления газа в магистрали;
  • Датчик наличия пламени – перекрывает газ, если колонка по каким-либо причинам не загорается в течение нескольких секунд.

Схема устройства современной колонки с закрытой камерой сгорания

Надо сказать, что все колонки различаются камерой сгорания. В зависимости от ее типа они делятся на два вида:

  1. С открытой камерой сгорания. Название говорит само за себя;
  2. С закрытой камерой сгорания. В этом случае воздух подается на горелку при помощи вентилятора. Как правило, такие приборы оснащают электронным блоком, который контролирует работу нагревателя.

Колонки, оснащенные электронными блоками управления, чаще всего работают на батарейках, что обеспечивает их автономность. Правда, существуют и модели, которые работают от сети.

В процессе горения газа нагревается теплообменник, который передает тепло змеевику

Ремонт газовых колонок популярных марок на дому

Особенности ремонта газовых колонок «Bosch»

Высокое качество сборки газовых колонок «Bosch» обеспечивает длительную бесперебойную работу водонагревательного оборудования. Так, теплообменники моделей Therm серии 4000 и 6000 могут прослужить 6−10 лет без необходимости в прочистке. Для проведения профилактики узла колонку снимать не нужно.

Колонка газовая Bosch 4000S

Обычно вопросов о том, как зажечь газовую колонку «Bosch», не возникает. Если наблюдаются перебои в работе оборудования, первым делом следует проверить целостность прокладок и мембраны. Также может выйти из строя водяной блок или проточный регулятор. В основном ремонт заключается в замене уплотнительных элементов.

Как своими руками сделать ремонт газовой колонки «Юнкерс»

Ремонт колонок «Юнкерс» в большинстве случаев сводится к проведению профилактических мероприятий. Они заключаются в чистке патрубков, замене мембраны, удалении образовавшегося нагара, настройке работы горелки и клапанов. К сложным видам ремонта следует отнести настройку блока управления и восстановление водогазовой системы.

Ремонт газовой колонки «Оазис»: краткая инструкция

Краткая инструкция по ремонту газовой колонки «Оазис» (схема оборудования представлена на фото) заключается в выявлении типичных неисправностей и их устранении. Так, если не работает автоматическая система розжига, нужно зачистить контакты и заменить батарейки.

Схема газовой колонки «Оазис»

При отсутствии тяги колонка не будет включаться. Проблема устраняется путём прочистки вентиляционной шахты. То же произойдёт, если регулятор водяного давления будет установлен на минимальной отметке, поскольку в этом случае не сработает мембрана, и газовый клапан не откроется. Чтобы устранить неисправность, достаточно поставить регулятор на максимум.

Колонка газовая «Oasis»

Достаточно часто в газовых колонках наблюдается засорение сетчатого фильтра, в который попадают мелкие частицы, снижающие интенсивность напора. Проблема решается путём промывки.

Особенности ремонта газовой колонки «Вектор»

Устройство и принцип работы приборов «Вектор» мало чем отличается от остальных моделей. При низком напоре холодной воды рекомендуется установить повысительный насос, который обеспечит бесперебойное горячее водоснабжение. Если газовая колонка «Вектор» не зажигается, следует проверить состояние фильтра и теплообменник на наличие накипи.

Устройство газовой колонки «Вектор»

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
