Теплый водяной пол: пошаговая инструкция

↑ Правила монтажа водяного пола

Общие правила монтажа трубопроводов при устройстве водяных теплых полов таковы:

Плотность укладки труб определяется необходимым уровнем прогрева комнаты. Поэтому возле фасадных стен, входных дверей и т.п. укладывать следует плотнее, а в центре помещения – реже. Расстояние от трубы до стены или порога двери должно быть не менее 12 сантиметров.

Шаг между трубными конструкциями должен лежать в пределах 10 – 30 сантиметров. При меньшем зазоре увеличивается длина прокачки, что затрудняет циркуляцию. При монтажных зазорах более 30 см вероятен неравномерный прогрев пола, с наличием «теплых» и «холодных» полос.

Длину одного контура нежелательно выполнять большей, чем 100 метров. Для систем с автономным оборудованием для циркуляции (собственными помпами) подобное требование не актуально, но они значительно дороже.

Монтаж труб на стыках теплоизоляционных плит, переходах из комнаты в комнату, стыках плит межпотолочных перекрытий выполняют в металлических гильзах.

Если в выбранной системе устройства водяного пола предусмотрено несколько контуров, необходимо заранее решить – где будет располагаться управляющий коллектор с редукторами, датчиками и другим необходимым оборудованием. Такой распределительный шкаф вполне можно вписать в дизайнерскую концепцию ремонтируемого помещения, он обязан обеспечить легкий доступ ко всем регулируемым приборам.

Основные схемы монтажа труб при устройстве водяного теплого пола  — «зигзаг», «спираль» и «змейка». Выбор между ними зависит от специфики помещения, типа выбранных труб и других особенностей.  По любой из выбранных схем монтаж осуществляется с фиксацией труб – либо в пазах теплоизоляционных плит, либо с помощью специальных хомутов, либо комбинированным способом.

Гидравлические испытания водяных полов

Когда укладка и соединение труб при монтаже водяных полов завершены и они подключены к водоснабжению, обязательно следует «опрессовать» систему.

Вода подается в каждый контур водяных полов отдельно. Воздух стравливается через специально предусмотренные сливные заглушки – иначе можно повредить автоматические воздухоотводы, внутри труб имеется пыль и грязь. Под давлением теплый пол нужно выдержать в течении двух суток, многие специалисты советуют выбрать испытательное давление с запасом – там, где это технологически возможно. При малейших признаках протечек некачественный участок следует демонтировать и переделать. Повторное испытание проводят по всей системе теплого пола – а не только на проблемном контуре. Инфракрасные теплые полы испытывают совсем иначе.

Монтаж финишной стяжки при устройстве водяных полов

После завершения гидравлических испытаний производится укладка финишной стяжки – завершающий этап всей работы (если исключить обустройство пола декоративным покрытием – линолеумом, керамической плиткой и т.п.) Главные правила создания финишной стяжки таковы:

  • Если укладывается металлическая сетка – она выполняет армирующие функции – то сечение проволоки должно быть не менее 3 мм2, а размер ячеек – не менее 10 на 10 см
  • Листы сетки не должны пересекать деформационных швов (при обширных поверхностях заливки такие швы обязательны)
  • Если в качестве армирующего метода выбрано фиброволокно – металлическое или полимерное – его добавляют непосредственно в раствор. Трудоемкость работы по укладке финишной стяжки при этом снижается, ног растет ее стоимость.

Заливку финишной стяжки выполняют из смесей для наливных полов, специальных строительных выравнивающих смесей либо из раствора с пластификаторами. Наличие пластификаторов позволяет увеличить толщину финишного слоя до 5 см (при использовании обычных смесей она не должна превышать 3–3.5 см)

Температура и влажность воздуха в ремонтируемом помещении должны соответствовать рекомендованным значениям производителями строительных смесей

Важно дождаться полного высыхания финишного слоя – и только потом настилать декоративное покрытие. Саму систему водяного теплого пола можно уже задействовать и работать в обогреваемом помещении

При монтаже плинтусов и вообще любых конструкций с длинными элементами крепления нужно быть осторожным и не повредить уложенные трубы.

Система водяных теплых полов способна прослужить очень долго – до 50 лет. Она требует солидных ремонтных затрат, но привыкаешь к теплому полу под своими ногами очень быстро – впрочем, как и ко всему по-настоящему хорошему…

Как сделать теплый пол в доме своими руками? Алгоритм действий

Процесс установки конструкции начинается с монтажа коллекторного шкафа, который состоит из собственно коллектора, насосного устройства, клапана для отведения воздуха и слива. Коллекторный шкаф должен быть равноудален от контуров системы, если же это невозможно, следует расположить его возле наиболее длинного контура. После этого основание готовят к монтажу: производится очистка, выравнивание, укладка тепло- и гидроизоляционного материала. На этом же этапе выполняется укладка демпферной ленты, которая необходима для устранения эффекта расширения стяжки.

Следующим этапом обустройства теплого пола водяного своими руками будет монтаж труб, при этом возможны следующие варианты укладки:

  • Улитка. В этом случае трубы кладутся по периметру помещения, витки становятся уже к центру. Такой метод применяют при сложной планировке комнаты, в помещениях, площадь которых превышает 40 квадратов.
  • Змейка. В такой схеме труба тянется вдоль наружной стенки, потом возвращается по волнообразной траектории.
  • Меандр. Петли устраиваются параллельно, позволяя устроить циркуляцию теплой и остывшей воды по трубам.

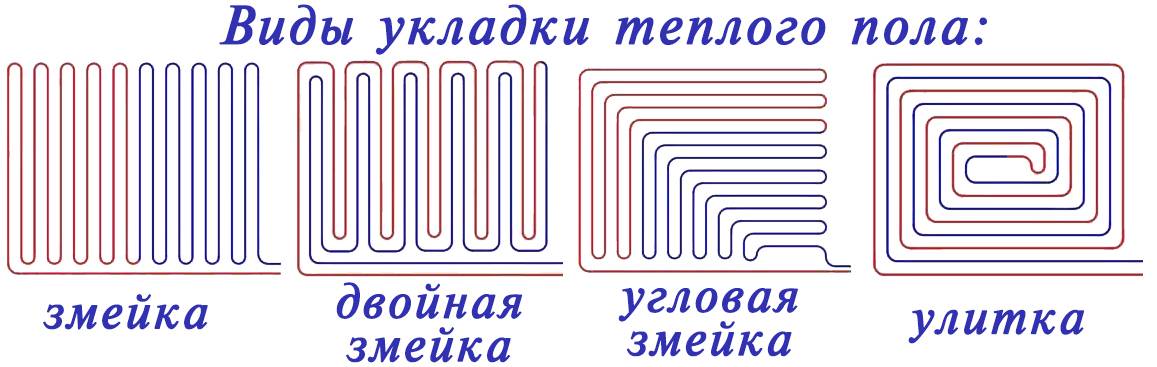

Виды укладки

Начинать укладку необходимо от наружных стен, которые более подвержены потерям тепла. Устройство водяного пола подразумевает монтаж элементов до коллектора, после укладки труба закрепляется при помощи зажима. После этого требуется подключить коллектор, выполнить опрессовку (процедура, которая имеет целью проверить прочность трубопровода при воздействии высокого давления) и устраивать стяжку. Для последней можно использовать готовую смесь или обычный бетон, приготовленный на основе цемента М-300 или более прочной марки. Устраивая водяной теплый пол своими руками, следует проверять, чтобы высота стяжки была одинаковой, ее стандартный размер – 4-7 мм.

Бетон застывает в течение 25-28 дней в зависимости от температуры в помещении. После полного высыхания выполняется отделка поверхности с помощью выбранного материала (ламинат, плитка и пр.): от его вида зависит технология и порядок действий.

Монтаж водяного теплого пола

Прежде чем, приступать к монтажу системы теплого водяного пола, необходимо тщательно подготовить поверхность. Следует убрать мусор и произвести выравнивание основания, значительных перепадов высоты горизонтальной плоскости быть не должно (не более 5 мм).

Существует 3 варианта монтажа водяного пола:

Бетонная система

Самый распространенный вариант укладки, при котором в качестве основания и распределительного слоя применяют цементно-песчаную стяжку. На предварительно выровненную бетонную поверхность укладывается слой гидроизоляционного покрытия, на который сверху настилается слой теплоизоляции. Затем укладываются и крепятся отопительные трубы. Для больших помещений при укладке труб дополнительно используется армирующая сетка. Если площадь небольшая, будет достаточно закрепить трубы поверх теплоизоляции специальными пластиковыми скобами, крепежными планками или дюбель-крюками.

Далее заливается несущий слой, представляющий собой песчано-цементную смесь дополненную пластификатором. Заключительным этапом идет укладка напольного покрытия поверх отопительной системы. В качестве верхнего слоя теплого пола идеально подходит керамическая плитка, декоративный камень, ламинированный паркет.

Полистирольная система

Более легкая с точки зрения монтажа конструкция основана на использовании специальных теплоизоляционных полистирольных плит. Форма пресовки плиты в виде выпуклых кругов небольшого диаметра предназначенных для удобной и быстрой укладки труб. Плиты по краям имеют замки для надежного сцепления друг с другом и позволяют создать монолитный изоляционный щит по всей поверхности пола.

Прокладка отопительных труб на основание из полистирольных пластин не требует применения крепежа. Установка производится нажатием и фиксацией отрезка трубы в пазах между выпуклостями плиты. Следующим слоем укладываются металлические теплораспределительные пластины. Затем монтируется чистовое напольное покрытие

Деревянная система

В деревянной системе опорным слоем для труб служит обрезная доска, древесная плита, фанера, МДФ и т. д. Деревянные плиты распускают на узкие полоски 130−180мм и с промежутками под трубы укладывают на основание (деревянный пол или лаги). Наверх шурупами крепятся специальные термораспределительные пластины с омега-образными пазами под греющие трубы. Пазы металлических пластин опускаются в выемки между древесными плитами. Отопительная труба фиксируется в омега-образных пазах без использования крепежа.

После прокладки труб всю поверхность застилают полиэтиленовой пленкой. Затем закрепляют при помощи саморезов листы ГВЛ, служащие термораспределительным слоем и основой для чистовой отделки пола.

Для распределения теплоносителя по греющим контурам предназначен распределительный коллектор. В коллекторный шкаф подсоединяют подающую и возвратную трубы. К подающей трубе с горячей водой устанавливается коллектор раздачи, а коллектор для остывшего теплоносителя соединяется с возвратной трубой.

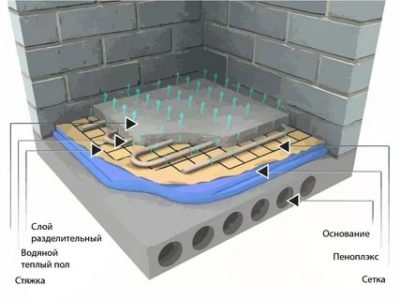

Устройство системы водяного подогрева пола

По типу монтажа тёплые водяные полы делятся на три вида:

І. Бетонный тип монтажа. Система обогрева при таком типе монтажа монтируется непосредственно в бетонную стяжку, предварительно утеплив и положив влагоизолятор.

ІІ. Настильный тип монтажа. В данном случае система обогрева помещается между специальными полистирольными плитами толщиной 3 см и плотностью 30 кг/м3, которые кладутся без предварительной стяжки пола бетоном. Полистирольный настил не требует ни хомутов, ни клипс, ни направляющих сеток и т. п. Он очень прочный, т. к. штампуется гидропропеллентным методом. На поверхности материала есть специальные защелки, благодаря которым трубы диаметром 16−18 мм можно устанавливать без специального крепежа. Сбоку у полистирольных плит есть специальные замки, и они скрепляют плиты в единую поверхность по принципу укладки ламината.

ІІІ. Деревянный тип монтажа:

  • реечная система, при которой применяются специальные лаги-полосы из досок или ДСП шириной не менее 28 мм для пола. Между лагами монтируются теплоотражающие пластины, в углубления которых выкладываются полимерные трубы отопления. Шаг между рейками 2 см. Главное условие — это выкладывание труб исключительно на лаги. В качестве утеплителя между лагами выкладывается полистирол или минеральная вата. Деревянное покрытие не толще 1,5 см выкладывается поверх сверху. Дерево обладает плохой теплопроводностью, поэтому покрытия большей толщины скажутся на теплообмене. В реечной системе теплоизоляционный слой гораздо тоньше, чем в модульной системе. Реечный способ лучше применять между этажами деревянного дома.

  • модульная система, при которой трубы отопления выкладываются в каналы готовых полос из ДСП толщиной 22 мм. Полосы нужны для создания жёсткой поверхности и фиксации алюминиевых пластин. Полосы в зависимости от проекта имеют ширину 13, 18 и 28 см и выкладываются на расстоянии 2 см друг от друга. Модульные пластины из алюминия имеют специальный профиль с защёлками для трубы, и теплообмен между трубой и пластиной проходит более эффективно. Если в качестве напольного покрытия будет линолеум или керамическая плитка, то поверх пластин выкладывается слой гипсоволокнистых плит. Но если в качестве полового покрытия предусмотрен паркет или ламинат, то можно обойтись и без гисповолокнистых плит.

Этапы монтажа теплых водяных полов

1этап – установка технологического узла в коллекторный шкаф.

2этап – подготовка пола.

Поверхность пола должна быть горизонтальной без неровностей. Превышение уровня допускается только на 5 мм. Если поверхность неровная, то нужно делать дополнительную бетонную стяжку. Убираем с основания мусор мощным пылесосом, затем заделываем цементом щели и трещины.

3 этап – укладывание демферной ленты.

Она необходима для того, чтобы отделить греющую плиту от стен, не допустить потери тепла и для компенсации температурных деформаций. Толщина ленты 5-8 мм, высота 15 мм. Ленту нужно укладывать по периметру так, чтобы после стяжки и чистового покрытия она выступала над ними. По окончании строительных работ край ленты, выступающий над поверхностью чистовой укладки, обрезают.

4 этап – кладем слой теплоизоляции, которая предупредит потерю тепла контурами.

В качестве материала для гидроизоляции используют пенополистирол или пеноплекс. Он служит также основой для укладки труб. Накладывают маты из пенополистирола друг на друга внахлест, вставляя в пазы. Если покрытие подвергается увлажнению снизу, то под эти плиты укладывается пароизоляция. Теплоизоляцией может быть и обычная полиэтиленовая пленка. Можно использовать мультифольгу. Тогда сверху теплоизоляционного материала следует накладывать арматурную сетку, к которой крепят контуры с помощью пластиковых хомутиков, стальной проволоки, степлера и фиксатора. Прекрасным креплением труб к арматурной сетке является планка из ПВХ.

5 этап – водяной теплый пол для частного дома своими руками предполагает также укладывание труб.

Трубы кладутся змейкой или улиткой. Отрезки между ними(шаг) выкладываются в соответствии с проектной документацией. От правильной укладки будет зависеть эффективность работы отопления. Контуры должны быть не более 60-90м. Если помещение большое, то следует уложить еще несколько контуров

Важно, чтобы они были одинаковой длины, из цельного куска, иначе нарушится герметизация

Обрезаем концы труб и присоединяем к коллекторам. Фитинг евроконус затягиваем гаечным ключом.

6 этап – проверяем отопительную систему на герметичность.

Для этого нужно залить систему водой под давлением. Давление должно превышать обычное в несколько раз, но не менее 0,6 МПа. Это давление следует держать в течение 30 минут. Следующее гидравлическое испытание уже проходит 2 часа, а давление повышается до 1 МПа.

7 этап – если опрессовка произошла успешно, то нужно залить бетонную стяжку. Она застывает около 28 дней.

Стяжка представляет собой цементно-песочный раствор с добавлением пластификатора.

Модификатор бывает жидким и сухим.

Сухой пластификатор разбавляют водой 1:2. Модификатор способствует удалению лишней жидкости, делает раствор пластичным и однородным.

Виды покрытия

Водяной теплый пол используется в основном под плитку и керамогранит.

Данные напольные покрытия быстро нагреваются и не выделяют при этом вредных веществ. Они прочны, не подвергаются деформации, прослужат длительное время. Широкое дизайнерское решение сделает плитку красивым напольным покрытием по вашему вкусу.

Можно использовать и другие материалы : ламинат, ПВХ-плитку, линолеум, ковролин.

Только нужно учитывать особенности данных материалов и прислушиваться к советам мастеров по употреблению его в качестве напольных покрытий отопительной системы.

Теплозвукоизоляционный линолеум не будет пропускать тепло. Теплопроводность больше, чем тоньше линолеум. Кроме того, нужно учесть, что него могут попасть небольшие частицы, которые будут чувствоваться босыми ногами. Поэтому желательно стелить его профессионалами. Если сами взялись за покрытие линолеума, то делайте аккуратно, чтобы отделочные материалы ложились ровно.

Поверх труб выкладывают ДСП, фанеру или ГВЛ.

Ламинат, используемый как напольное покрытие в водяном теплом поле обладает высокой теплопроводностью. Чем тоньше его слой, тем быстрее и больше он отдает тепла. Такой пол быстрее нагревается, создавая комфортные условия для живущих в доме.

Паркет менее надежен, потому что подвергается воздействию высоких температур и перепадам давления. Это капризный материал, поэтому за ним нужен тщательный уход и достаточная влажность.

Роботы для мытья окон

Модель Hobot 168

Самое технологичное и безопасное изобретение для мытья окон – специальные чистящие роботы. Чаще всего их используют для высотных работ или для очистки панорамных окон. Поскольку изобретение относительно новое и дорогостоящее, существует не так много модификаций оконных роботов, но не отметить их функциональность невозможно.

По внешнему виду роботы для окон похожи на магнитные щетки. Они состоят из:

  1. Двух блоков с насадками-щетками;
  2. Блока питания;
  3. Пульта дистанционного управления.

Насадок в комплекте обычно несколько, и все они подходят именно для чистки стекол. Принцип работы заключается в следующем:

  1. Стекло обрабатывается моющим раствором;
  2. Робот крепится к поверхности (с помощью магнитов или вакуумного датчика в зависимости от модели);
  3. После включения прибора он выясняет границы очищаемой поверхности, двигаясь по заложенной в программе траектории от рамы до рамы;
  4. Выяснив границы, робот очищает стекло, двигаясь по нему зигзагообразно, возвращаясь затем к исходной точке.

Презентация робота мойщика:

Как и в случае с магнитными щетками, у роботов-стекломойщиков есть определенные ограничения на толщину стекла. Этот показатель варьируется в зависимости от мощности крепления и различен для стеклопакетов разной камерности.

Плюсы использования роботов для мытья окон:

  • минимальное участие человека в процессе;
  • быстрота уборки;
  • полная безопасность;
  • отличное качество очистки.

Среди моделей роботов можно найти те, что работают от батареи и те, которые работают только от сети. Удобнее всего первый вариант, поскольку протягивать удлинители к окну каждый раз – проблематично.

Несмотря на то, что робот-стекломойщик сам определяет границы стекла и полностью проводит очистку, наносить моющее средство приходится человеку. Но кто знает, возможно, через несколько лет появятся модели с автоматическим разбрызгиванием средства!

Вакуумные роботы

Стоимость

От смесительного узла

Такие узлы обязательно комплектуются автономными насосами, без них очень сложно регулировать температуру теплоносителя. Принципиальных различий функционирования с вышеописанным способом нет, отличается лишь набор регулировочной арматуры. Устройство имеет специальные клапаны, которые регулируют количество подмешиваемой охлажденной воды. Регулировка выполняется с учетом температуры, за счет такого устройства параметры теплоносителя на выходе удается стабилизировать.

Подключение водяного теплого пола от смесительного узла

В зависимости от модели узла в него может входить байпас с перепускным клапаном, шаровые краны или балансировочный клапан на входе.

Выбор оптимального шага

После подбора материала и метода размещения труб, нужно определиться с расстоянием между соседними витками контура. Оно не зависит от типа размещения теплоносителей, но прямо пропорционально диаметру труб. Для больших сечений слишком мелкий шаг недопустим, ровно как и для труб с малым диаметром крупный. Последствиями могут быть перегрев или тепловые пустоты, что перестанет характеризовать теплый пол как единую систему отопления.

Видео – Теплый пол “Валтек”. Монтажная инструкция

Правильно подобранный шаг влияет на тепловую нагрузку контура, равномерность прогревания всей поверхности пола и правильность работы всей системы.

  1. В зависимости от диаметра трубы величина шага может составлять от 50 мм до 450 мм. Но предпочтительные значения – 150, 200, 250 и 300 мм.
  1. Шаг расположения теплоносителей зависит от типа и назначения помещения, а также от числового показателя рассчитанной тепловой нагрузки. Оптимальный шаг при отопительной нагрузке 48-50 Вт/м² составляет 300 мм.
  2. При системной нагрузке от 80 Вт/м² и больше значение шага принимается 150 мм. Этот показатель оптимален для ванных комнат и туалетов, где температурный режим пола согласно жестким требованиям должен быть постоянным.
  3. При монтаже теплого пола в помещениях с большой площадью и высокими потолками шаг укладки теплоносителя берется равными 200 или 250 мм.

Проект монтажа теплого водяного пола

Кроме постоянного шага строители часто прибегают к технике переменного размещения труб на напольном покрытии. Она состоит в более частом размещении теплоносителей на определенном участке. Чаще всего этот прием применяется вдоль линии наружных стен, окон и входных дверей – в этих зонах отмечены максимальные теплопотери. Значение учащенного шага определятся как 60-65% от величины нормального, оптимальный показатель – 150 или 200 мм при внешнем диаметре трубы 20-22 мм. Количество рядов определяется уже в процессе укладки, а расчетный коэффициент запаса составляет 1,5.

Схемы для усиленного обогрева наружных стен

Переменный и комбинированный шаг укладки практикуется во внешних и краевых помещениях ввиду острой необходимости дополнительного обогрева и больших теплопотерях, во всех внутренних комнатах применяется обычный метод размещения теплоносителей.

Процесс укладки труб теплого пола осуществляется в точном соответствии с проектом
