Установка и монтаж внутрипольных конвекторов своими руками

Самостоятельный монтаж внутрипольных конвекторов

Видео

Инструкция по установке и подключению

Установка внутрипольного конвектора оправдана при наличии в помещении элементов, которые образуют значительные тепловые потери. Такие участки могут быть представлены стеклянными дверями «в пол», входными зонами на лоджию и выходами на террасу, а также панорамными или витражными окнами.

Монтаж водяных конвекторов отопления

Для выполнения правильного монтажа и эффективной работы установленного прибора нужно придерживаться нескольких рекомендаций:

  • ниша или канал делается с заглублением на 1,0–2,0 см от полной высоты прибора, а также примерно на 5–10 см больше по ширине и глубине;
  • отступ от окна составляет 5–15 см, а слева и справа от стены — примерно 15–30 см;
  • дополнительная защитная изоляция и звукопоглощение повышают эффективность прибора;
  • оптимальным является подключение с применением гибких шлангов, что помогает легко и быстро выравнивать стыки;
  • жёсткое подключение подающим клапаном в виде ручного радиаторного крана, шарового крана, термостатического клапана является более надёжным;
  • на «обратку» следует обязательно устанавливать надёжную запорную клапанную арматуру.

Сложнее всего монтируется водяная внутрипольная отопительная система с принудительным типом вентиляции:

  1. Проложить подводку теплового носителя и электрического кабеля в соответствии со схемой монтажа, прилагаемой производителем.

  2. Произвести заливку пола в соответствии с размерами канала, выделенного под монтаж устанавливаемого прибора.

  3. Установить оборудование в подготовленный канал, выполнить выравнивание по горизонтали при помощи регулировочных болтов.

  4. Зафиксировать конвектор внутри канала, выполнить изоляцию и уплотнение пространства вокруг прибора.

  5. Выполнить монтаж чистового напольного покрытия.

  6. Подключить подводку теплового носителя и электрического кабеля.

  7. Заполнить все щели при помощи силиконового герметика или отделочного уплотнительного материала.

  8. Выполнить тестовый запуск установленного оборудования и зафиксировать декоративную решётку.

В процессе проектирования отопительной системы очень важно грамотно расположить трубы на подачу и «обратку», предусмотреть слив воды и возможность осуществлять прокачку в случае попадания во внутреннюю часть воздуха. Внутрипольные конвекторы водяного отопления, имеющие принудительный вариант конвекции, требуют обязательного подключения к электрической сети на 220 Вт

Монтаж электрических

Для самостоятельного монтажа прибора следует приобрести электрический кабель и выбрать оптимальную схему подключения.

Стандартная схема монтажа внутрипольного электрического конвектора:

  • 1 — приборы со свойством конвекции;
  • 2 — электрическая проводка;
  • 3 — подача питания на 220 В;
  • 4 — модуль;
  • 5 — термостат.

Прибор подключается к подаче питания с помощью электрической проводки

Основные этапы установки электрических моделей:

  1. Вмонитровать конвектор в нишу чернового пола.
  2. Зафиксировать прибор уголками, винтами и дюбелями, предусмотренными в комплекте.
  3. Выравнять устройство по уровню посредством технологических болтов.
  4. Подсоединить к установленному конвектору электрические кабели.
  5. Уложить теплоизоляционные материалы, в качестве которых чаще всего используются пенополистирольные листы.

Последний этап достаточно сложен и требует усилий. Теплоизоляция состоит из следующих частей:

  • бетонирование;
  • теплоизоляция;
  • пол бесшовный;
  • накладка-фиксатор;
  • юстировка по показателям высоты;
  • звукоизоляция;
  • стяжка;
  • финишное напольное покрытие;
  • подводка;
  • фальшполы;
  • уплотнители.

Обязательный этап в монтуже электрического конвектора — укладка теплоизоляции

На заключительном этапе осуществляется тестирование работоспособности установленной системы обогрева, заливка пола и укладка финишного напольного покрытия, а также прикручивание декоративного решетчатого элемента.

Виды внутрипольных конвекторов

Во внутрипольных конвекторах движение воздуха может происходить естественным или принудительным образом. Тепловая энергия при этом может быть получена от горячего теплоносителя или ТЭНа.

Водяные конвекторы нагревают воздух передачей ему энергии от горячего теплоносителя. В качестве такового выступает вода или антифриз. Нагревательным элементом является металлическая труба, расположенная в корпусе, приспособленном для монтажа в пол. Для улучшения теплопередачи на трубу навариваются или напрессовываются металлические платины. Эти пластины увеличивают площадь контакта с воздухом, за счет чего и ускоряется его нагрев.

Устройство внутрипольного конвектора

В бюджетных моделях теплообменники выполняются из оцинкованного железа или стали. Более дорогие оснащаются нагревательными элементами из меди, нержавеющей стали или алюминия.

К достоинствам водяных внутрипольных конвекторов относят равномерность нагрева воздуха и экономичность. Из недостатков отмечают лишь затруднения при очистке. Пыль скапливается под радиатором, откуда вычистить ее иногда бывает весьма проблематично.

Водяной внутрипольный конвектор

Электрические конвекторы имеют сходную с водяными конструкцию. Отличие состоит в том, что в электрических горячий жидкий теплоноситель заменяет установленный внутри теплообменника ТЭН.

Как электрические, так и водяные внутрипольные конвекторы выпускаются в двух вариантах: с естественной и принудительной циркуляцией воздуха. В первом случае воздух приходит в движение за счет того, что его плотность уменьшается по мере нагрева вокруг теплообменника. Менее плотный теплый воздух поднимается, а на его место поступает холодный.

Электрический внутрипольный конвектор

Конвекторы с принудительной циркуляцией оснащаются вентилятором, расположенным под теплообменником. Из-за того, что воздух движется интенсивно, прогрев помещения происходит быстрее.

Самодельные конвекторы

Тоже легко создается своими руками. Достаточно сделать корпус с отверстиями для движения воздуха, а в нем поместить воздушный ТЭН. Главный недостаток такой конструкции — сушка воздуха.

Масляный радиатор имеет достаточно простую конструкцию и ее легко можно повторить своими руками.

С тех пор как в российских регионах появилась возможность ставить качественные стеклопакеты, возникла мода на французские балконы. Единственным недостатком окон на всю высоту стены является отсутствие возможности поставить под них радиаторы, чтобы убрать мостик холода. Им на смену пришли внутрипольные конвекторы. Это отопительные приборы, действующие по принципу циркуляции, вбирающие холодный воздух и отдающие теплый обратно в помещение. Конвекция может осуществляться естественным или принудительным путем – с помощью вентилятора.

  1. Оправдано использовать внутрипольный системный конвектор, если планируется установка панорамных окон и стеклянных дверей.
  2. Когда в квартире нет места для радиаторов.
  3. Если напольное покрытие деревянное, поскольку оно не позволяет установку теплых полов (обладает высокими теплоизоляционными свойствами).
  4. Уместны данные приборы и в помещениях, где влажность повышена, например, в бассейнах.

Недостатки батарей

Из-за особенностей устройств (по ним ходят), в них собирается пыль (иногда и грязь), и от неё нужно вовремя избавляться иначе начинает циркулировать вместе с воздухом. С этой точки зрения конвектор, встроенный в пол, считается менее экологичным, чем радиатор, висящий на стене.

Устройство и принцип действия

«Конвекция» с латинского обозначает «перенесение». Следовательно, когда речь идет о конвекторах, имеются в виду очень быстрые потоки теплого воздуха, который нагревается от проложенных под полом отопительных контуров. Он идет вверх, затем вдоль стены, проходит по потолку до противоположной стены, опускается вниз и снова попадает в конвектор. Водяной конвектор в полу имеет несложную конструкцию, куда входят следующие детали:

  • корпус из металла;
  • отверстия для труб с заглушками;
  • скобы для установки;
  • теплообменник, который подключается к трубам отопления;
  • наружная рамка;
  • декоративная решетка.

Кроме этих частей, конвектор может иметь запорно-регулировочную арматуру, термостат, вентилятор. Корпус прибора в основном бывает стальным. Он встраивается в пол, поднимая его на необходимую высоту, поэтому надо одновременно планировать тип пола и установку конвектора. Теплообменник состоит из медной трубы и алюминиевых пластин, которые дают максимум тепла. Патрубки теплообменника подводятся к трубам теплового контура. В обычном порядке здесь ставят регулировочные краны.

В этом видео вы узнаете, как установить конвектор в пол:

Пластины из алюминия припаяны к трубопроводу конвектора специальным составом, содержащим серебро. Именно из-за этого минимизируются потери тепла при передаче. Вверху корпуса есть место для рамки и решетки, которая закрывает внутренности прибора. Решетка должна быть настолько прочной, чтобы выдержать вес человека, делается она из нержавейки, прочного пластика или дерева твердых пород.

Читать так же: анализ и рейтинг лучших электрических конвекторов для дачи и дома.

Электрические агрегаты внутрипольного отопления отличаются способом нагрева теплообменника и своим устройством. Теплообменником здесь становится помещенный в осеребренный корпус ТЭН. Для освобождения от этого процесса человека в электрическую цепь добавляется специальный терморегулятор, при помощи которого прибор отключается при достижении определенной температуры.

Виды внутрипольных конвекторов

В водяных конвекторах, встраиваемых в пол, с естественной циркуляцией рабочий процесс довольно медленный, но бесшумный и не требует включения в сеть. Оснащение вентилятором добавляет в работу системы больше эффективности. Вентиляторы работают от напряжения 12 вольт, которое совершенно безопасно для людей. От такого же напряжения работают и тангенциальные вентиляторы цилиндрической формы, которые вставляются в конструкцию конвектора. Этот вид наиболее популярен сегодня в частных домах.

Двухконтурные конвекторы с нагревом и охлаждением воздуха — третий вид встроенных в пол приборов. Они достаточно дороги, не каждый может себе позволить подобный, поэтому спрос на них небольшой. Такой конвектор работает по принципу кондиционера. Зимой воздух нагревает циркулирующий в теплообменнике горячий теплоноситель, а в летнее время, когда нужна прохлада, трубы второго контура пропускают охлажденную жидкость, благодаря чему в помещении создается комфортная атмосфера.

Кроме функциональных возможностей, конверторные нагреватели различаются и по другим свойствам:

  • ширина, высота, длина изделия;
  • мощность;
  • автоматика и регулировка (датчики, клапаны, блоки управления и др.).

Конвекторы различаются по некоторым критериям

Помимо встраиваемых в пол водяных конвекторов, есть и другие виды. Это настенные и напольные водяные приборы. Принцип работы первых такой же, отличаются тем, что устанавливаются на полу и оснащены устойчивыми ножками для их закрепления. Они компактны, не занимают много места и хорошо греют. Ставятся на место обычных батарей, и в случае панорамного остекления они создают тепловую завесу. Окна и стены всегда будут сухими.

Положительные стороны устройств:

  • простой монтаж;
  • мгновенный нагрев;
  • экономия денег при оплате за электричество;
  • небольшой вес и простое устройство.

При установке внутрипольных, навесных или настенных конвекторов освобождается дополнительная площадь комнаты. Современный и красивый внешний вид дает возможность использовать их в любом интерьере. Напольный конвектор отопления, встроенный в пол обогреватель — самые удобные приборы для отопления любого помещения.

Прикроватная полка

Подвод газа: основные этапы

Установка газового конвектора проведена, теперь нужно заняться подводкой газа. Этот этап достаточно сложный и ответственный одновременно. Для подвода газа необходимо сделать следующее:

  1. Согласно нормативным документам, подходящая к конвектору труба должна идти по улице. Здесь есть два варианта: первый — труба имеет заранее выведенное резьбовое соединение, второй — такое соединение отсутствует. Если резьба есть, то вы можете самостоятельно накрутить газовый кран, который перекроет подачу газа к конвектору. При отсутствии отвода его необходимо сделать. Для этого вызовите профессиональных газосварщиков из местного Горгаза или подобной конторы.
  2. После установки газового крана необходимо провести металлопластиковую трубу к самому конвектору. При помощи рулетки рассчитайте длину трубы, попутно определяя наличие фитингов.
  3. Необходимо купить трубу и фитинги. Принцип покупки заключается в том, что у продавца необходимо уточнить наличие сертификата соответствия данных труб и фитингов подобному виду работ.
  4. Проложите трубу, закрепите ее клипсами через каждый м. Для установки клипс необходимо просверлить отверстия в стене.
  5. При установке необходимых фитингов тщательно смазывайте трубу и сам фитинг силиконом, что придаст дополнительную герметизацию. Силикон также будет служить смазкой и облегчит монтаж труб.

В результате работы вы должны получить конвектор, закрепленный на стене, с подключенной к нему газовой трубой.

Теперь остался последний этап установки. Необходимо произвести пробный запуск.

Перед запуском откройте газовый кран и пройдитесь по всем стыкам фитингов и резьбовым соединениям щеткой, смоченной водным раствором мыла или шампуня. Так вы сможете заметить надувшиеся пузыри (если они будут), которые свидетельствуют об утечках газа. Если это произойдет, то сразу же перекрывайте кран подачи газа. После контроля стыков запускайте конвектор. Зажмите для этого кнопку подачи газа в течение одной минуты. Так газ успеет пройти по трубам и попасть в камеру сгорания. Нажмите пьезозапальник, искра должна будет зажечь газ. В топке вспыхнет синее пламя.

Отрегулируйте работу конвектора, выставив комфортную температуру. В первые несколько часов работы вы можете чувствовать неприятный запах горящего масла. Это нормально, так как конвектор новый и происходит обгорание камеры горения. Если же запах задержится надолго, то стоит отключить газ и вновь проверить все стыки и резьбовые соединения.

Желательно, чтобы все работы по установке газовых конвекторов выполнял профессионал, который имеет достаточный опыт выполнения таких работ. Это связано и с тем, что самостоятельная установка конвектора может лишить вас гарантии на прибор. Газовый конвектор должен быть принят на баланс Горгазом.

У вас на руках должно быть документальное разрешение врезки. Кроме того, все решения по установке, а также заключения комиссии по приемке прибора в эксплуатацию должны быть задокументированы и подписаны надлежащим способом.

Д. Сытов

Газовый конвектор с технической точки зрения представляет собой довольно простой прибор. Соответственно, его монтаж может показаться несложным делом. Однако есть ряд правил и нюансов, пренебрежение которыми может привести к некорректной работе прибора или даже к аварии. Рассмотрим основные правила установки газового конвектора

Монтаж газового конвектора регламентируется следующими документами: ДБН В.2.5-20-2001 «Газопостачання»; ДНАОП 0.00-1.20-98 «Правила безпеки систем газопостачання України»; НАПБ А. 01.001-2004 «Правила пожежної безпеки України».

Приспособления

Ручные или автоматические способы нарезания обеспечивают результаты различных классов точности и шероховатости. Так, основным инструментом остается метчик, представляющий собой стержень с режущими кромками.

  • ручными, для выполнения метрической (М1-М68), дюймовой – ¼-2 ʺ , трубной – 1/8-2 ʺ ;
  • машинно-ручными – насадки на сверлильные и прочие станки, используются для тех же размеров, что и ручные;
  • гаечными, которые позволяют нарезать сквозной вариант для тонких деталей, с номинальными размерами 2-33 мм.
  • Под нарезание метрической резьбы используют комплект стержней – метчиков:
  • черновой, имеющий удлиненную заборную часть, состоящую из 6-8 витков, и маркирующийся одной риской у основания хвостовика;
  • средний – с заборной частью средней длины в 3,5-5 витков, и маркировкой в виде двух рисок;
  • чистовой имеет заборную часть всего в 2-3 витка, без рисок.

Контроль допуска расположения метрической резьбы

При ручной нарезке, если шаг превышает 3 мм, то используют 3 метчика. Если шаг изделия менее 3 мм – достаточно двух: чернового и чистового.

Метчики, применяемые к малой метрической резьбе (М1-М6), имеют 3 канавки, по которым отводится стружка, и усиленный хвостовик. В конструкции остальных – 4 канавки, а хвостовик проходной.

Диаметры всех трех стержней под метрическую резьбу увеличиваются от чернового к чистовому. Последний стержень под резьбу должен иметь диметр равный ее номинальному.

Метчики крепятся в специальные приспособления – держатель инструментов (если он небольшого размера) или вороток. С помощью них осуществляется вворачивание режущего стержня в отверстие.

Подготовку отверстий к нарезке проводят с помощью сверл, зенкеров и токарных станков. Сверлением его образуют, а зенкерованием и растачиванием увеличивают его ширину и повышают качество поверхности. Приспособления используются для цилиндрических и конических форм.

Сверло представляет собой металлический стержень, состоящий из цилиндрического хвостовика и винтовой режущей кромки. К их основным геометрическим параметрам относятся:

  • угол винтового подъема, как правило, составляющий 27°;
  • угол заострения, который может быть 118° или 135°.

Зенкеры для цилиндрических форм называют цековками. Они представляют собой металлические стержни с двумя, закрученными в спираль резцами и неподвижной направляющей цапфой, чтобы ввести зенкер в полость.

Монтаж корпуса

Шаг 1. Вкрутите в резьбу регулировочные винты, откройте отверстия для подвода труб системы подогрева пола. Они закрываются съемными заслонками.

Регулировочные винты

Отверстия для подвода труб

Шаг 2. Установите корпус на место монтажа, пузырчатым уровнем установите его строго в горизонтальном положении. Это очень важный этап. Если теплообменник будет под углом, то велики риски его завоздушивания, в результате он не будет работать на полную мощность. Кроме того, решетка не будет располагаться в одной плоскости с половым покрытием. Проверяйте положение по нескольким направлениям, постоянно закручивайте или откручивайте регулировочные болты.

Корпус должен быть выровнен по горизонтали

Принимайте во внимание нулевую отметку полового покрытия

Шаг 3. После установки корпуса нужно зафиксировать его положение. Для этого используйте регулируемые ножки, изготовленные из перфорированной стальной пластины. Один конец при помощи болтов с шайбами зафиксируйте на корпусе, а второй на основании пола. Для фиксации к основанию нужно пользоваться дюбелями соответствующей длины и диаметра. После крепления еще раз проверьте положение устройства и при обнаружении отклонений устраните их.

Регулируемые ножки

Закручивание болта в дюбель

Шаг 4. Положите в корпус теплообменник, для него предусмотрено специальное место. Заведите в отверстия пластиковые трубы системы подогрева пола, замерьте их длину и специальным секатором отрежьте излишки.

Обрезка излишка трубы

Шаг 5. Специальным переносным сварочным аппаратом для пластиковых труб нагрейте концы и присоедините их к штуцерам крана и клапана.

Нагрев

Подключение

Шаг 6. При помощи гайки прикрутите элементы к теплообменнику, при этом постоянно придерживает вторым ключом арматуру. Она изготовлена из нержавеющих сплавов, а они имеют невысокие показатели физической прочности. Превышение предельных нагрузок может ставать причиной появление трещин. Еще одно неприятное свойство таких сплавов – низкая сопротивляемость усталости метала. Это значит, что даже не очень сильные усилия затягивания, действующие длительный период времени, становится причиной появления трещин, металл «устает».

Подключение теплообменника

Прикручена ручка крана

Шаг 7. Подключите к модулю электрические кабели. Для этого установлен клеммник, схема подключения есть в инструкции по пользованию устройством. Модуль осуществляет автоматическую поддержку заданных пользователями режимов функционирования конвектора. Во время подключения питания нужно отключить сеть, все работы выполнять в строгом соответствии с требованиями ПУЭ.

Подключение электрокабелей

Шаг 8. Если вы фиксируете корпус конвектора цементно-песчаной стяжкой или монтажной пеной, то обязательно вставьте в него специальные распорки для предупреждения деформации.

Декоративная решетка конвектора установлена

Мы рассмотрели пример монтажа конвектора с гибридным распределением тепла, устройство подключается к общей системе теплого пола. Температура теплоносителя в конвекторе такая же, как и в системе, что несколько ограничивает возможности оборудования.

Определяемся с местом для монтажа

От выбранного места зависит качество работы внутрипольного конвектора. Тишина, скорость, мощность, экономичность — данные фактора являются основополагающими. Отступ от окна или стены должен составлять не менее 8 см и не более 35 см. Разместить вентилятор по отношению к окну нужно так, чтобы потоки воздуха втягивались и шли на обогрев помещения. Воздушные потоки можно поделить на два типа: большие и малые. Большой направлен по направлению теплообменника, а малый — по направлению вентилятора. Конвектор будет работать на отопление, когда вентилятор будет направлен в сторону окна для втягивания воздуха. Для снятия конденсата с окон вентилятор должен располагаться по центру, а теплообменник по отношению к окну. Это позволит обогреть помещение меньшим потоком и обдувать окно большим.

Монтаж внутрипольного конвектора: выбираем тип труб

Совет специалистов: устанавливайте трубы, выполненные из того же материала, что и присутствуют в помещении. Это позволит добиться лучшей гидравлики в ситеме.

Трубы, подведенные к конвектору, могут быть из:

  • Сшитого полиэтилена — монтаж проводится за счет пресс инструмента.
  • Полипропиленовые — требуется специальный паяльник и переходники.
  • Медными — требуется специальная грелка и припой, уголки и фитинги.
  • Стальными — необходим сварочный аппарат и электроды.

Плюсы и минусы

Стать полноценной заменой газовому котлу отопления конвектор не может. Только в ограниченном числе случаев его использование оправдывает себя. Преимуществом конвектора называют отсутствие необходимости в разводке водных труб отопления по дому, однако вместо этого придется прокладывать газовые трубы, что связано с большим риском.

Один или два газовых конвектора обойдутся дешевле газового котла, так что в этом аспекте для небольшого дома они могут оказаться предпочтительней. Затраты на разводку труб приблизительно одинаковы, зато не нужно тратиться на радиаторы отопления.

Основное преимущество – быстрый прогрев помещения и легкий старт обогревателя, даже если изначально в помещении была отрицательна температура.

Из важных особенностей газовых конвекторов следует учитывать:

  • Высокая температура теплообменника вызывает разложение пыли в воздухе, от чего требуется постоянное проветривание, чтобы не ухудшилось самочувствие жильцов.
  • Активный конвекционный поток охватывает весь объем помещения.
  • Так как конвектор устанавливается один на комнату, то неизбежно возникает ощутимый перепад температур непосредственно возле обогревателя и вдали от него.
  • Для установки конвектора требуется пробурить в стене отверстие для дымохода и газовой трубы, что сказывается на внешнем виде здания и не всегда возможно.

Конвектор лучше всего определить под оконным проемом. В этом месте проще пробурить стену для установки дымохода, а тепло от обогревателя сформирует тепловую завесу для окна. Расстояние от крайних точек проема желательно сделать минимум 30 см, подъем над полом – минимум 15 см.

В инструкции указываются размеры, а также план распределения дымохода и подключения газовой трубы. Однако лучше на месте снять защитный кожух обогревателя и зафиксировать фактические значения, перенести их на место установки. Потребуется два/четыре крепления обогревателя. От них уже замеряется позиция сквозного отверстия под дымоход.

Бурить отверстие следует под небольшим углом с наклоном вниз и на улицу. Это убережет устройство от затекания дождевой воды. Наклон соблюдается приблизительно под углом в 15 градусов.

Как только отверстие подготовлено, вставляется коаксиальный дымоход и запенивается. В случае если стены дома сложены из пожароопасного материала, отверстие готовится большего размера, и закладывается огнеупорный теплоизоляционный материал вокруг дымохода. Отлично подойдет базальтовая вата.

Разводку газовой трубы и подключение конвектора осуществляют только работники газового хозяйства. Эти работы требуют повышенного внимания и соответствующего разрешения. Достаточно подвести трубу к конвектору на расстояние не более полуметра и установить запорный клапан. Оставшийся участок проще сформировать гибким шлангом. Это позволит при необходимости демонтировать обогреватель.

Виды и характеристики оборудования

Внутрипольные конвекторы, имеющие конвекцию естественного и принудительного типа, представлены разными видами, которые отличаются своей конструкцией и основными техническими характеристиками. Все выпускаемые на сегодняшний день модели обладают различным способом нагрева воздушных потоков и видом конвекции прогретого воздуха.

Водяные

Нагревательным элементом в водяном обогревательном приборе, встраиваемом в пол, служит полая трубка, имеющая напрессованные или наваренные пластины. Для переноса тепловой энергии в таких конструкциях используется теплоноситель в виде антифриза или обычной воды.

Размеры внутрипольного конветора могут быть индивидуальными и зависеть от помещения, для которого он предназначен

Подсоединение в общую систему водяного отопления осуществляется патрубками с резьбовым соединением

Особое внимание обязательно уделяется теплообменнику. Максимальной мощностью обладают наиболее дорогостоящие элементы на основе меди и медно-алюминиевого сплава

Бюджетные модели отличаются стальными и оцинкованными теплообменниками.

Конвектор подключается к отоплению с помощью специального фитинга

Принцип работы основан на конвекции, представленной перемешиванием более горячих, поднимающихся вверх воздушных масс с холодным воздухом, который опускается к конвектору, а после прогрева снова поднимается по направлению потолочной поверхности. Результатом такого функционирования является постепенный, но заметный прогрев воздуха внутри помещения до желаемых температурных показателей.

Благодаря особенному движению воздушых масс, устройство постепенно прогревает помещение

Преимущества внутрипольных водных конвекторов представлены плавным и равномерным прогревом воздуха в помещении, незначительным весом и компактными габаритами, вполне современным внешним видом, а также экономией свободного пространства.

К недостаткам можно отнести только вероятность скопления под решёткой пыли и её распространение по комнате при наличии в конструкторе вентиляторов.

Электрические

Внутрипольные электроконвекторы могут работать по принципу естественной конвекции, то есть без установки вентиляторов, или оснащаются специальными вентиляционными элементами для повышения эффективности прогрева.

Встроенные в конвектор вентиляторы повышают эффективность подогрева воздуха

Модели с вентилятором являются оптимальным решением и устанавливаются преимущественно в помещениях с очень высокими тепловыми затратами.

Передовые электрические встраиваемые модели имеют компактные размеры и практичный стальной корпус, а в качестве оснащения используются комплектующие последнего поколения.

Оборудование отличается бесшумной работой, долговечностью, а также экономичным потреблением электрической энергии

Принцип работы любых электрических моделей базируется на свойствах тепловой конвенции.

Электрические конвекторы обеспечивают эффективный воздухообмен

К недостаткам можно отнести только абсолютную невозможность эксплуатации в помещениях с высоким уровнем влажности и необходимость выполнить профессиональный монтаж такого оборудования.

Как установить газовый конвектор

После того, как вы выбрали и купили нагреватель можно переходить к подготовке монтажа. Позаботьтесь о наличии следующих инструментов и материалов:

Инструменты необходимые для установки газового конвектора.

  • дрель и набор сверл;
  • труборез;
  • набор гаечных ключей и разводной ключ;
  • лопатка;
  • перфоратор;
  • отвертки;
  • сантехнический и высокотемпературный силикон;
  • дюбели и саморезы;
  • газовый кран.

Когда все готово, нужно выбрать месторасположение конвектора. Для правильного подбора воспользуйтесь ГОСТом. Последний требует обязательного монтажа нагревателя под окном. Не поленитесь в процессе примерить прибор к выбранному месту, а также сделать после этого разметку. Следующий этап – подготовка помещения. Комната должна быть застелена, так как в процессе работы появится большой объем пыли.

Монтаж

Технические требования для монтажа газового конвектора.

Установка производится по следующему плану:

  1. Определите отверстие для входа газовой трубы. Не забудьте оставить расстояние для подведения этой самой трубы и фитинга.
  2. По диаметру вытяжной трубы нужно просверлить сквозное отверстие в стене с помощью перфоратора. Эта самый сложный этап, так как отверстие большое, поэтому работа затянется по времени (в зависимости от стены и перфоратора), а также появится очень много пыли.
  3. Следующим шагом нужно просверлить отверстия для креплений самого нагревателя и забить в них дюбели.
  4. Теперь подключаем к конвектору вытяжную трубу и делаем стык силиконом (способным выдерживать высокие температуры).
  5. Сам нагреватель закрепляется саморезами на стене. Тут пригодится посторонняя помощь, так как вес устройства немалый.

Подключение к газу

К данному этапу отнеситесь крайне серьезно. Если же сомневаетесь в своих навыках, то лучше доверить подключение специалистам.

Монтаж производите по следующей схеме:

В соответствии с ГОСТ трубу обязательно нужно проводить с улицы.

  1. Если есть специальный отвод с резьбой на газовой трубе, то это облегчит жизнь. Вам необходимо просто накрутить газовый кран на трубу. Но если отвода нет, то его нужно обязательно сделать.
  2. Далее подведите трубу к конвектору. Лучше использовать металлопластик. Соединение фитингов должно быть идеальным.
  3. Во время прокладки трубы через каждый метр ее нужно закреплять на специальные клипсы. Для этого также нужно просверливать отверстия.
  4. Для проверки соединений необходимо вызвать сотрудника газовой службы.

Проверка работоспособности

Перед включением прибора, обязательно вызовите газовую службу для проверки соединений на утечку газа.

После окончания работ по монтажу необходимо сделать пробный запуск:

  1. Первым делом откройте газовый кран, послушайте все стыки на возможные утечки (можно использовать мыльную воду или специальный прибор). Если утечки обнаружены, то закройте кран и займитесь их устранением.
  2. После проверки всех стыков запустите конвектор. Во время запуска кнопку зажимайте на минуту, чтобы газ проник в камеру сгорания.
  3. После того как горелка зажжется, отрегулируйте работу прибора.

Итоги

Конвекторное отопление – это очень хороший вариант для обогрева помещений. Конвекторы можно рекомендовать для установки, как в небольших квартирах, так и в больших загородных домах. Они имеют хорошую производительность и эффективность. опубликовано

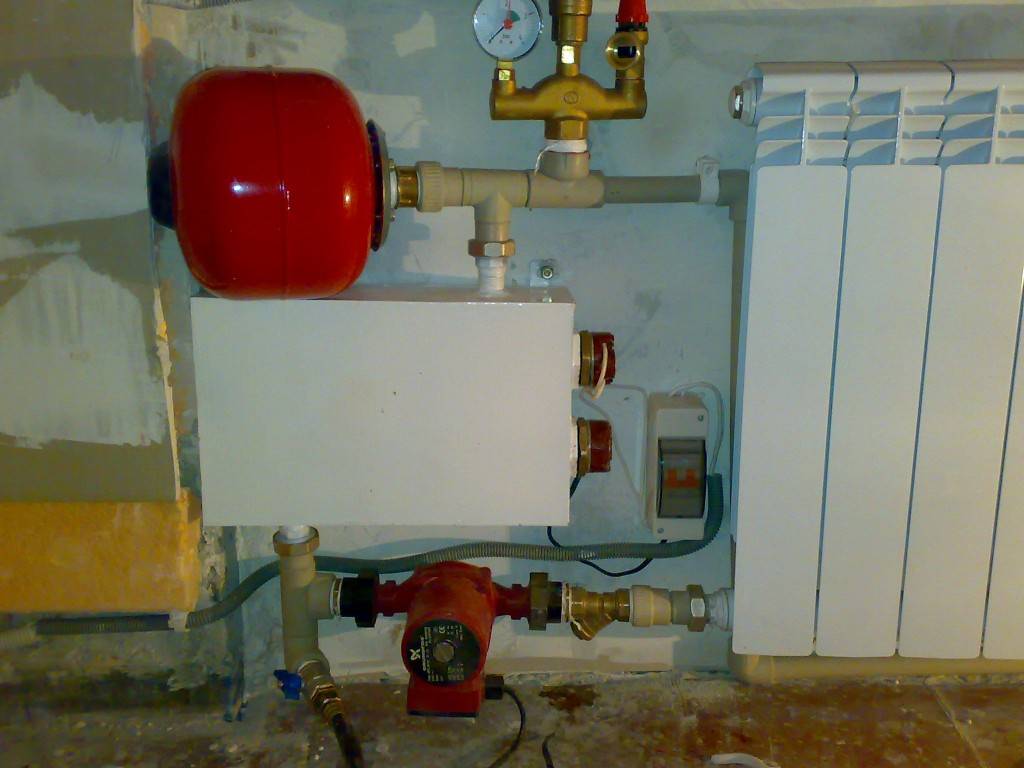

Самоделка — это слово обозначает, что изделие сделано своими руками, но иногда оно употребляется с каким-то пренебрежительным оттенком. А между тем это далеко не так. Самые дорогие в мире автомобили ручной сборки создаются по индивидуальным проектам. Как их называть? Самоделками? Все, что обеспечивает жизнь человечества, создано руками человека.

Чаще всего умельцы начинают создание отопительной системы с определения типа котла, создания чертежей и последующего сооружения котла. Работа эта непростая, поэтому без хороших знаний устройства и принципа действия выбранного типа котла, опыта, наличия нужного инструмента и материалов для его монтажа, выполнить ее трудно.

Чаще всего самостоятельно изготавливают следующие виды котлов:

Газовые котлы трудно изготовить самостоятельно, т. к. это оборудование повышенной опасности и к нему предъявляются особые технические требования. Попытки сделать самодельный ограничены необходимостью получения сертификата качества и разрешительных документов надзорных инстанций. Пройти все требуемые проверки, на соответствие параметрам качества, проблематично. А вот ремонт конвектора своими руками допустим. Чаще всего прогорает центральная труба коаксиального выхода и ее можно и нужно заменить.

Котлы на жидком топливе

Котлы, использующие жидкое топливо, тоже просты в изготовлении. Препятствием для изготовления может служить высокая цена форсунок.

Поделитесь в социальных сетях:FacebookXВКонтактеredditWhatsApp
Напишите комментарий
