Воздухоотводчики для систем отопления: виды и установка

Принцип работы и типы устройств

Если завоздушивается система отопления, то у собственника есть вариант использования одного из нескольких типов воздухоотводчиков, которые помогут решить все существующие проблемы. Существует клапан автоматический воздушный для отопления, который может стравливать воздух самостоятельно без вмешательства со стороны пользователя, а также ручной воздухоотводчик, работающий по более примитивному принципу.

Конструкция устройств автоматического типа основана на использовании принципа поплавка.

Если система работает исправно и в ней нет воздушных пробок, то поплавок плавает на поверхности и прижимает собой пробку или иглу на выпускном отверстии. В том случае, когда в результате завоздушенности уровень воды в радиаторе снижается — поплавок уходит вниз и открывает клапан для стравливания воздуха. Ручной аналог требует самостоятельного откручивания клапана.

Независимо от того, какой тип устройства выбрал собственник, при должном уровне эксплуатации он поможет решить проблему завоздушенных участков и вернуть системе отопления прежнюю производительность и эффективность.

Используя воздухоотводчик, собственник будет знать как развоздушить радиатор отопления, петлеобразный изгиб трубопровода или котел. При этом ему стоит помнить, что любой воздушный клапан — это расходный материал, который необходимо своевременно заменять

Для слаженной работы контура собственнику важно соблюдать правила эксплуатации клапанов, следить за их работоспособностью, а также менять изношенные воздухоотводчики на новую арматуру по прошествии срока эксплуатации, указанного производителем

В каких случаях на радиатор ставится воздухоотводчик

Радиаторы присоединяются к системе отопления в двух точках. Одна из них является входным отверстием, через которое теплоноситель поступает в батарею, вторая выпускным отверстием, через которую теплоноситель поступает в обратный трубопровод.

В классической системе отопления каждая батарея присоединяется к подающему трубопроводу и обратному в верхней точке радиатора и нижней. При этом трубопроводы проходят вертикально, через все этажи, рядом с батареями. Иногда в одной точке подключаются сразу 2 радиатора. При заполнении системы отопления воздух вытесняется из радиатора через входное верхнее отверстие и по вертикальному трубопроводу устремляется вверх. В таком случае воздуховыпускной клапан не требуется. Но и лишним не будет.

При подключении батареи к трубопроводу, расположенному у пола или в полу по схеме нижней разводки, воздух не будет вытесняться из прибора отопления. В таком случае установка клапана на батарее отопления для сброса газа обязательна. Только после удаления воздуха из радиатора, прибор будет полностью прогреваться. Это правило верно для любого радиатора: чугунного, алюминиевого или стального.

Важно: если воздуху в системе трубопроводов и радиаторов выйти некуда, воздушный клапан ставится обязательно, независимо от системы теплоснабжения.

Клапан автоматического сброса воздуха из системы отопления

В отопительной системе с жидкостным теплоносителем используется целый ряд специализированных элементов, обеспечивающих надежность и эффективность ее эксплуатации. К их числу относится воздушный клапан (сепаратор) для отопления. Устройство для сброса воздуха из системы отопления дает возможность удалять газы, скопившиеся в трубопроводе и радиаторах.

Когда в трубопроводе образуется воздушная пробка, она стремится к самой высокой точке радиатора или отопительного контура в целом. Если в этом месте установлен автоматический клапан для выпуска воздуха, теплоноситель из его внутренней камеры вытесняется газами.

При вытеснении жидкости поплавок опускается вниз и открывает клапан, в результате чего стравливаются газы из трубопровода отопления, и камера вновь заполняется теплоносителем.

Клапан для автоматического сброса воздуха из системы отопления со временем заиливается, зарастает накипью. Это приводит к заеданию механизма, потере герметичности клапана – через него начинает просачиваться влага. Такое устройство требует замены — автоматические воздушники не подлежат ремонту.

Количество автоматических воздухоотводчиков зависит от особенностей отопительной системы.

  • Устройство требуется для установки:
  • в составе группы безопасности котельного агрегата на выходном патрубке водяной рубашки, где теплоноситель нагрет до максимальной температуры;
  • на самой высокой точке вертикальных стояков — именно туда поднимаются и скапливаются газообразные вещества;
  • на распределительные коллекторы теплых полов, чтобы можно было стравливать воздух из контуров;
  • на П-образные петли из полимерных труб, которые обустраиваются для компенсации теплового расширения трубопровода.

Принципы выбора

Воздушные клапаны для системы отопления могут входить в состав группы безопасности или комплект коллектора для теплого пола, поставляться вместе с приборами отопления.

Автовоздушник подбирается с учетом его рабочих параметров (максимально допустимая температура и давление), они должны соответствовать характеристикам отопительной системы. По исполнению подразделяются на прямые и угловые устройства, горизонтальные и вертикальные.

  1. Краны Маевского различаются способом откручивания рабочего винта:
  2. с головкой штока под специальный ключ (неудобство состоит в том, что ключа в нужный момент может не оказаться под рукой);
  3. с несъемной рукояткой (нельзя использовать в местах, доступных детям младшего возраста, чтобы исключить опасность ожога нагретым теплоносителем;
  4. со шлицем под плоскую отвертку (самый удобный и безопасный вариант).

Чтобы оснастить отопительную систему надежным воздуховыпускным клапаном, рекомендуется выбирать продукцию известных марок. Следует избегать дешевых изделий из хрупкого силумина, имитирующего латунь.

Чем опасен воздух в отопительной системе

Растворенный в теплоносителе воздух постепенно выводит из строя стальные трубы и радиаторы, элементы котельного агрегата. Коррозионная активность воздуха, который был сначала растворен в воде, а затем выделился при нагреве, заметно превышает показатели атмосферного воздуха за счет повышенного содержания кислорода.

Скопившиеся в трубопроводе газы не только провоцируют или ускоряют коррозию металлических элементов, но и формируют воздушные пробки, которые мешают системе отопления полноценно функционировать:
Из-за газовых пробок ухудшается циркуляция теплоносителя, в серьезных случаях движение жидкости по трубам может быть полностью блокировано. В такой ситуации приборы отопления быстро остывают.
Воздушные пробки работают как теплоизолятор, и, если газы скопились в верхней части батареи, она хуже прогревается и отдает помещению меньше тепловой энергии.
При наличии воздушных пробок движение теплоносителя по контуру отопления сопровождается громкими булькающими звуками и журчанием, что нарушает акустический комфорт в доме.

Циркуляционные насосы не рассчитаны на перекачку газов, при работе с завоздушенным теплоносителем подшипник и крыльчатка насосного агрегата изнашиваются значительно быстрее.
Специальные воздухоотводные устройства позволяют решить проблемы, связанные с завоздушиванием системы отопления

Важно правильно подобрать клапаны для стравливания воздуха и грамотно определить места расположения этих элементов.

https://youtube.com/watch?v=Q4LOLnuFOoc

Рекомендации по установке

Вне зависимости от типа автоматического воздухозаборника на отопление, нужно добиваться того, чтобы при монтаже колпачок выпускного отверстия смотрел вверх. Спускные клапаны в системы обычно устанавливаются после шаровых вентилей или отсекающих клапанов. Исключением из правил выступает котельная группа безопасности: вторичная промежуточная арматура в таком случае не используется.

Благодаря отсечному обратному клапану появляется возможность проводить обслуживание или замену воздухоотводчика, без опорожнения всей отопительной системы. Поэтому наличие такого устройства весьма удобно. Для установки автоматического стравливателя подходят только гаечные ключи: они, в отличии от разводных, позволяют дозировать усилия на завинчивание крепления. Во время монтажных работ прибор не рекомендуется держать за корпус, во избежание его поломок. Для этих целей в конструкции предусмотрен шестигранник внизу цилиндрической камеры.

Ручной способ удалить воздух в батареях

И все же чаще на радиаторы ставят ручные модели. И самый распространенный из них — кран «Маевского». Это небольшое, простое и эффективное устройство. Называют его еще игольчатый воздухоотводящий клапан.

Представляет собой металлическую шайбу с нанесенной по окружности резьбой. В шайбе проделано сквозное конусообразное отверстие с резьбой. Диаметр отверстия очень небольшой. С одной стороны 1-1,5 мм (в сторону радиатора) и около 5 мм с другой.

Схема крана «Маевского»

В отверстие вкручивается запорный цилиндр, на котором также нанесена резьба. В закрытом состоянии он перекрывает поток теплоносителя полностью. Выкручивания цилиндр, конус поднимают, отверстие открывается. Если в радиаторе скопились газы, они выходят. Если газов нет, выходит теплоноситель. Но его не может быть много: в дырку диаметром 1 мм много не вытечет.

В некоторых моделях к корпусу прикреплен пластиковый диск со спускным отверстием (диаметр тоже около 1 мм). Этот диск свободно оборачивается вокруг горизонтальной оси, что позволяет установить спускное отверстие в удобное положение.

Способы удаления воздуха

Воздушная пробка не может находиться в легкодоступном месте постоянно. Во время ошибок при укладке или проектировании воздух скапливается в трубах. Удалить его оттуда довольно сложно. Для этого сначала нужно выявить месторасположение пробки. На участке ее появления трубы становятся холодными, также можно услышать внутри них журчание. Если не отмечается явных признаков, то можно проверить трубы по звуку с помощью простукивания. В зоне скопления воздушной пробки звук более громкий и звонкий.

Читать так же: как правильно выпускать воздух из батареи отопления.

После этого воздух необходимо выгнать. Если рассматривать отопительную систему частного дома, то для этого нужно поднять давление или температуру. Чтобы увеличить давление, необходимо открутить подпиточный вентиль и ближайший клапан выпуска воздуха. В контур отопления начнет поступать вода, увеличивая давление, что вынуждает воздух передвигаться вперед. Пробка выйдет после того, как попадёт в спускной клапан. Когда все воздушные массы полностью выйдут, воздухосбрасыватель перестанет шипеть.

Но не все воздушные пробки можно удалить таким способом. В определенных случаях необходимо одновременно увеличивать и давление, и температуру. Эти показатели нужно поднять до значений, которые близки к критичным, но превышать их нельзя. Если после проведенной процедуры воздух не вышел, можно попробовать открыть дополнительно спускной и подпиточный кран. Возможно, так получится сдвинуть воздушную пробку.

Если проблема появляется регулярно на одном участке, значит, виной всему неправильная разводка труб или ошибка в проекте. Чтобы не мучаться все время в сезон отопления, в проблемную зону врезают спусковой клапан. В трубопровод можно установить тройник и на свободный вход поставить вентиль. В этом случае проблема в дальнейшем решается очень просто.

Автоматический клапан приточной вентиляции AERECO:

Цены на автоматические воздухоотводчики

Каталог цен на автоматические воздухоотводчики

Самые популярные модели

На данный момент популярностью пользуются воздухоотводчики от компаний «Valtec» и «Danfoss». Каждое устройство характеризуется определенными качествами, достоинствами и особенностями применения.

УстройствоХарактеристикиЦена
«Valtec» — VT.502Диаметр крепления ?, то есть Ду 15. Модель используется в частных домах, то есть в автономных системах. Корпус из латуни, покрытой никелем. Устройство рассчитано на давление 10 Бар и эксплуатацию при режиме в 110 градусов.280-300 рублей
«Danfoss»Выполненные из качественной латуни. Устройства предназначены для работы с предельным давлением 10 бар. Они выдерживают температуру 120 градусов. Есть модели Ду 15 и Ду 10.300-350 рублей
«Airvent»Устройство категории Ду15. Воздухоотводчик предназначен для эффективного отведения накопленных газов из трубопровода, а также из воздухосборников, которыми оснащены внутренние системы отопительных систем зданий и комплектов теплоснабжения.484 рубля

Выбор автоматического воздухоотводчика

Чтобы самостоятельно подобрать оборудование для котла, батареи или иного элемента системы отопления, необходимо учитывать:

  • вид устройства;
  • материал изготовления;
  • технические параметры оборудования;
  • производителя.

Разновидности

Производителями выпускаются автоматические воздухоотводчики следующих видов:

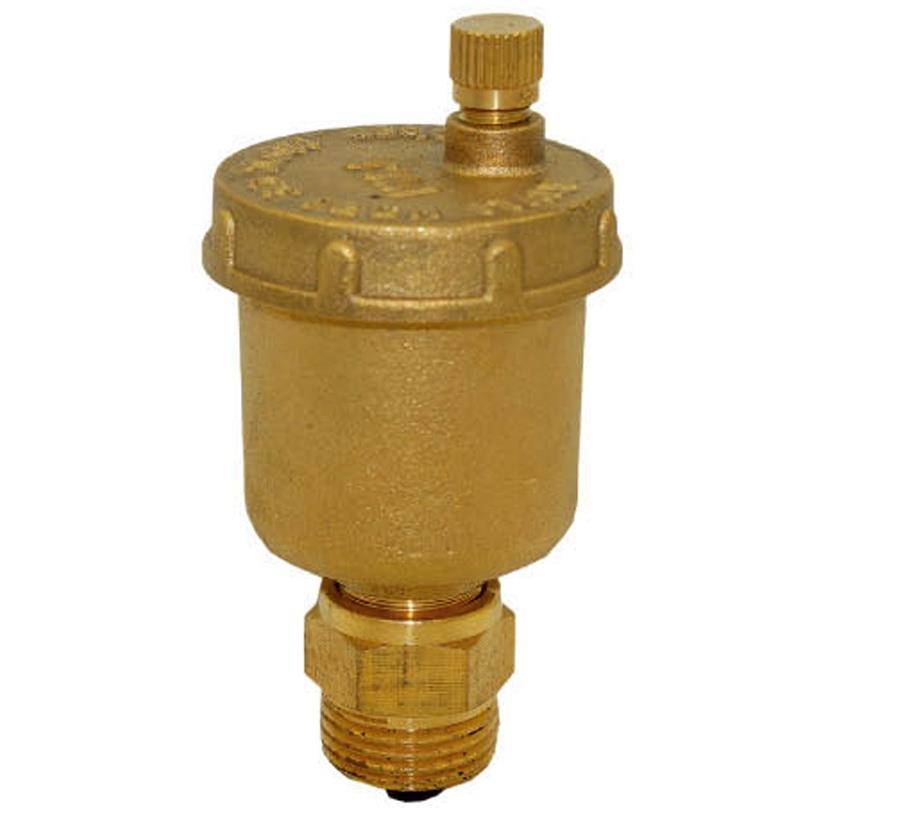

прямой. Устройство с прямым патрубком монтируется на самую высокую точку системы отопления, отопительный котел или циркуляционный насос;

Устройство для удаления воздуха прямого типа

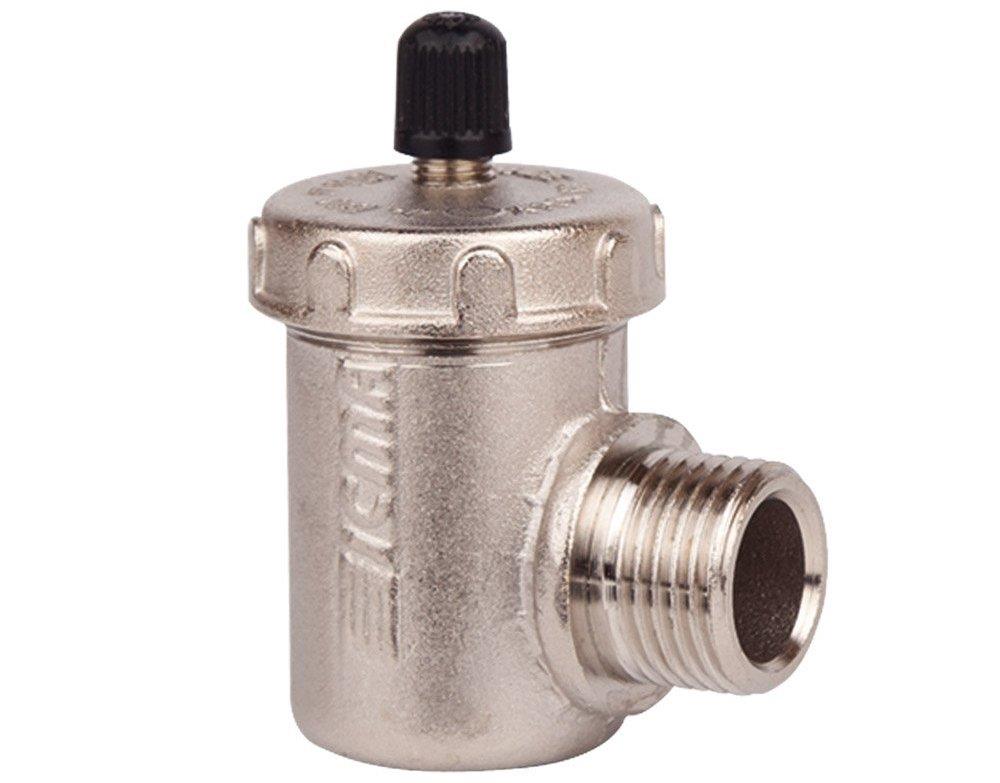

угловой. Клапан устанавливается на горизонтальных участках отопительной системы или в труднодоступных местах;

Устройство для удаления воздуха углового типа

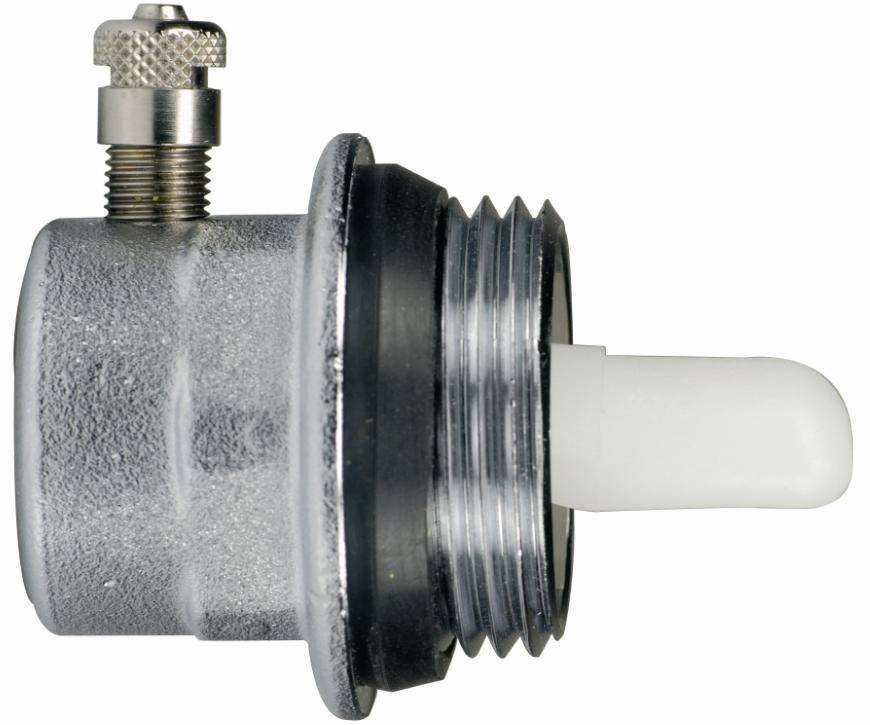

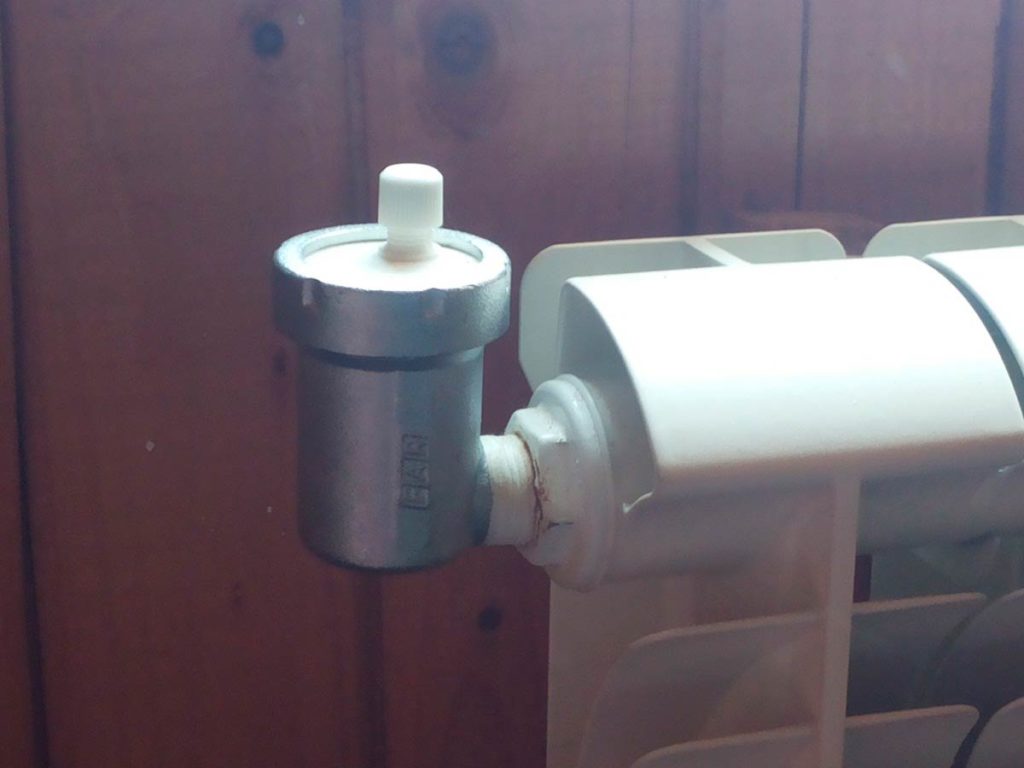

радиаторный. Устройство монтируется непосредственно на батарею вместо обычного крана Маевского.

Оборудование для радиаторов отопления

Независимо от вида оборудования, принцип работы всех воздухоотводчиков одинаков.

Материалы, применяемые для изготовления

Автоматические воздухоотводчики поплавкового типа могут быть изготовлены:

  • из нержавеющей стали. Устройства отличаются высоким уровнем устойчивости к коррозии, малым весом, но вместе с тем и относительно высокой стоимостью;
  • из латуни. Латунный клапан отличается низкой стоимостью. Для защиты оборудования от коррозии дополнительно наносятся никелевое или цинковое покрытие;

Оборудование, изготовленное из никелированной латуни

  • из чугуна. Ввиду большого веса и специфических качеств в настоящее время используется исключительно при наличии отопительной системы, изготовленной из аналогичного материала;
  • из меди, никеля и иных сплавов.

Для изготовления поплавка чаще всего используется полиэтилен, отличающийся прочностью, неподверженностью высокой температуре и воздействию примесей.

Определение технических параметров

Воздухоотводчик с обратным клапаном или прямым клапаном должен быть подобран в соответствии с параметрами отопительной системы. Существенное значение имеют:

  • вид теплоносителя. Выпускаются устройства, предназначенные для воды, неагрессивных сред и так далее;
  • максимальная температура носителя в системе. Большинство современных моделей рассчитаны на температуру до 120°С;
  • максимальная температура окружающей среды;
  • внутреннее давление в системе отопления.

Дополнительно определяются:

  • условный проход (диаметр оборудования);
  • высота и ширина оборудования;
  • вид и шаг резьбы.

Все параметры воздухоотводчика указываются в сопроводительной документации.

Основные параметры выбора

Обзор популярных производителей

Срок эксплуатации и надежность оборудования, предназначенного для отопительной системы помещения, в большинстве случаев определяется производителем. Наибольшей популярностью пользуются:

компания Flamco (Нидерланды). Воздухоотводчики бренда Flexvent изготавливаются малой или средней мощности и преимущественно предназначаются для бытовых радиаторов отопления;

Оборудование, изготовленное в Нидерландах

  • ADCA (Португалия). Компания специализируется на выпуске оборудования для промышленных отопительных сетей, отличающееся высокой мощностью и пропускной способностью;

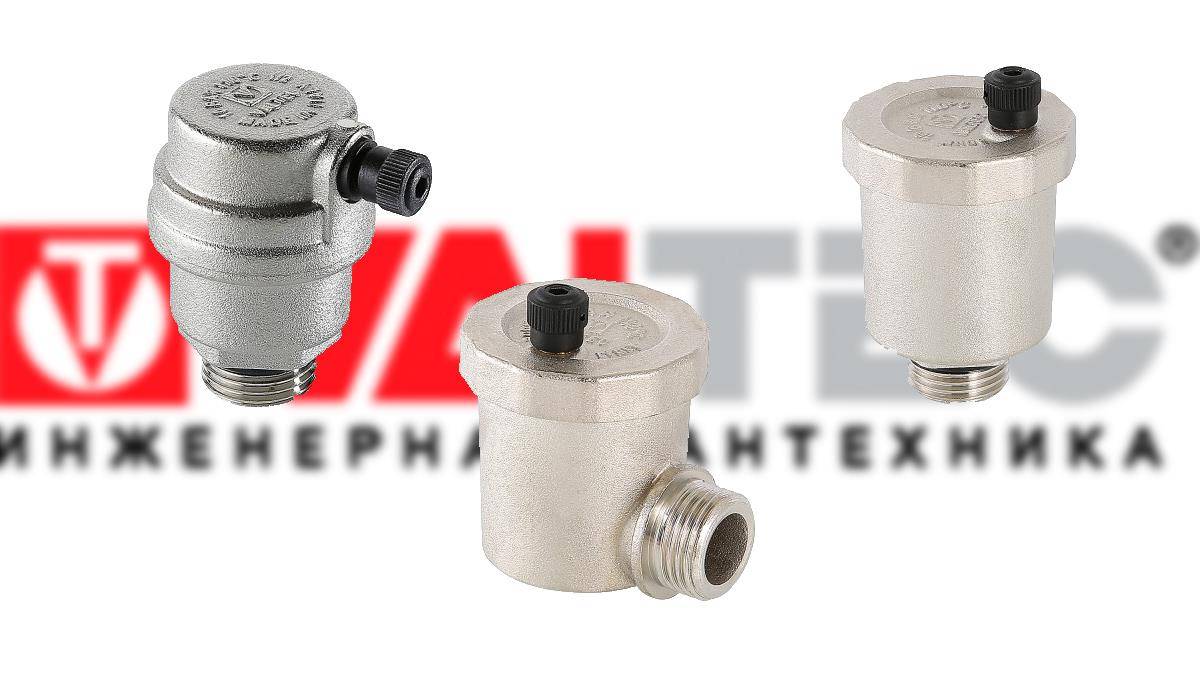

  • Valtec (Италия). Производителем изготавливается оборудование разного вида для различных систем отопления. Оно отличается устойчивостью к износу, высоким уровнем герметичности и продолжительным периодом использования (более 10 лет), а также приемлемой стоимостью;

Оборудование для отопления от итальянского производителя

  • Данфосс (Дания). Воздухоотводчики серии Airvent Danfoss изготавливаются из латуни. Основными достоинствами являются длительный период использования (от 10 лет), высокое качество и большой ассортимент. Из недостатков можно выделить стоимость продукции, которая в 1,5 – 2 раза выше аналогов;
  • Itap (Италия). Оборудование отличается приемлемой стоимостью и длительным периодом эксплуатации.
  • Navien (Корея). Продукция компании Навьен обладает популярностью благодаря невысокой стоимости и качеству, которое достигается благодаря использованию запчастей, производимых в Японии.

Устройство, принцип работы и разновидности воздухоотводчиков, работающих в автоматическом режиме представлены на видео.

Установить автоматический воздухоотводчик от компании Valtec или иного производителя можно самостоятельно. При монтаже следует дополнительно позаботиться о герметичности резьбового соединения и использовать ФУМ-ленту, льняную нить или иные средства для герметизации. При установке следует учитывать, что спускной клапан оборудования должен быть направлен четко вверх.

Что это такое

Устройство, контролирующее удаление воздуха из отопительного контура, представляет собой металлическую герметичную пробку. В нижней части конструкции расположен патрубок с резьбой, с помощью которой «умное» устройство для радиатора присоединяют к определенному узлу системы отопления.

Чтобы понять, как работает автоматический воздухоотводчик, обратите внимание на конструкционные особенности:

  1. Имеет литой латунный корпус.
  2. Уплотнительное кольцо.
  3. Запорный механизм и крышка.
  4. Игольчатый механизм соединен через флажок с поплавком из полимерной смолы.
  5. Жиклер.

Принцип действия воздухоотводчиков

Внутри металлического корпуса находится поплавок из легкого полимерного сплава. В нормальном полноценно работающем состоянии внутри литой конструкции находится горячая вода. Она поднимает на максимальную высоту камеры «умного» устройства пластмассовую сердцевину. В этот момент закрывается игольчатый клапан – воздухоотводчик автоматический находится в состоянии покоя.

  1. Если в системе появляется воздух, вода выталкивает его на поверхность, и он попадает в камеру – область приема металлического корпуса.
  2. Поплавок, соединенный тягой с игольчатым клапаном, опускается вниз или падает из-за осевшего уровня воды, за флажок тянет за собой «иглу».
  3. В положении «открытая игла» в устройстве открывается небольшое отверстие, и скопившийся воздух благополучно покидает систему.
  4. Вода заполняет освободившееся пространство, поднимая уровень положения поплавка. Он толкает игольчатый клапан вверх, отверстие плотно закрывается.

Воздухоотводчик автоматический для радиатора удаляет незначительное скопление воздушных масс из каждого контура, и радиаторы полноценно нагревают всю площадь экрана.

В частном доме

В индивидуальных отопительных линиях ставят запорные конструкции, которые регулируют вручную. Обычно контрольную проверку системы проводят в начале отопительного сезона. Далее по мере обнаружения охлажденных участков на экране радиатора откручивают вентили и выпускают воздух.

В многоквартирном доме

В многоэтажных домах действуют закрытые системы отопления. Теплоноситель находится под давлением, которое контролируют на выходе из теплогенератора. Воздухоотводчик удаляет воздушные массы на этапе наполнения котла водой. Отсекающий клапан позволяет вычленять участок системы или тепловой агрегат для выпуска воздушных масс.

Преимущества в автоматике

Отследить накопление воздуха в каждом контуре в режиме реального времени практически невозможно. А завоздушенность системы требует усиленной работы котла и насоса. Чтобы оборудование не работало вхолостую и не было перерасхода энергоресурсов, потери тепла, необходимо установить автоматический воздухоотводчик.

Когда он необходим

Иногда после завершения отопительного сезона воду полностью удаляют либо меняют. Вследствие чистки от ржавчины автоматические воздухоотводчики в системе отопления при снижении уровня воды открываются – процесс опорожнения происходит быстрее. Если работу устройства на радиаторе и трубах можно контролировать, то систему теплого пола нет. В этом случае без автоматики не обойтись. Необходимость установки автоматики обусловлена в следующих случаях:

  1. Установка в радиаторах в связи со сложной схемой контура, в верхней части которого создаются удобные полости для скопления воздуха.
  2. Полотенцесушитель оснащают «умным» прибором, так как ручной вариант управления находится высоко.
  3. Для нормального функционирования системы обвязки котла невозможно обойтись без автоматики, которая будет контролировать наличие воздуха в системе и обеспечит безопасную эксплуатацию.
  4. Если на трассе есть участок с выступом вверх (байпас), в этом случае все петли или П-образные отводы являются удобным местом для накопления и автоматического сбрасывания воздушной массы.
  5. Коллекторы, присутствующие в конструкции теплого пола, на этапе производства оснащают двумя воздухоотводчиками на обратную и прямую линии подачи теплоносителя.

Виды декоративной штукатурки для внутренней отделки

5 Монтаж оборудования

В любой отопительной системе на жидкостном теплоносителя есть определённые участки, где обязательно нужно устанавливать автоотводчик. Механические клапаны Маевского следует монтировать на все радиаторы, чтобы всегда была возможность стравить лишний воздух. Автоматический прибор следует устанавливать только в вертикальном положении на таких участках разводки:

  1. 1. В группу безопасности теплогенератора, подключённого к закрытой системе обогрева.
  2. 2. На всех коллекторах отопления, сделанного по типу тёплого пола.
  3. 3. В самой верхней точке контура.
  4. 4. На полотенцесушителе.
  5. 5. Во все распределительные гребёнки.
  6. 6. Желательно монтировать устройство и в гидрострелку.

Также эти приборы устанавливаются на всех проблемных точках сети, особенно там, где появляются П-образные петли, которые развёрнуты кверху. В таких местах возникновения воздушных пробок избежать не удастся.

Если говорить о механических клапанах, то их не следует устанавливать напрямую в трубы. Так воздух пройдёт мимо устройства, а вместо пробки будет выходить теплоноситель. В этом случае прибор полностью бесполезен. Автоматические воздухоотводчики оснащены специальной камерой, которая улавливает все пузырьки. Лучшим вариантом будет монтаж углового механизма. Многие отказываются от такого устройства, поскольку колба сильно бросается в глаза. Чтобы резервуар не мешал, можно взять мини-модель сбросника.

Стили

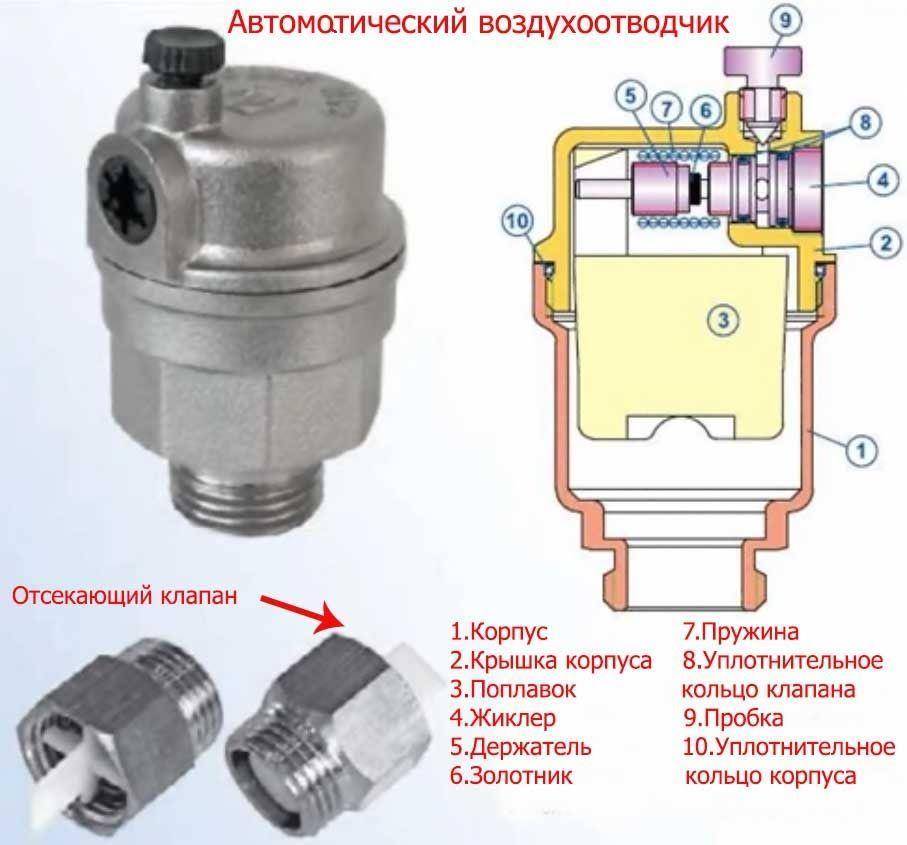

Конструкция и принципы работы

Воздухоотводчик для радиатора отопления, работающий в автоматическом режиме, состоит из следующих элементов:

  • корпуса, изготовленного из прочного металла;
  • поплавка;
  • игольчатого клапана;
  • пружины;
  • уплотнительных колец.

Внутреннее устройство оборудования отопительной системы

Некоторые модели воздухоотводчиков дополняются отсекающим клапаном, что позволяет производить ремонт или замену оборудования без отключения и слива системы отопления.

При отсутствии воздуха в отопительной системе поплавок находится в крайнем верхнем положении и клапан полностью перекрыт. При попадании воздуха в систему теплоноситель постепенно вытесняется, и поплавок опускается, открывая спускной клапан. После устранения воздуха оборудование возвращается в закрытое состояние.

Цикл работы воздухоотводчика

Воздухоотводчики устанавливаются:

  1. в верхних точках замкнутых отопительных систем, так как именно в этой области происходит сбор скопившегося воздуха;
  2. на радиаторы отопления, что позволяет избежать проблем в работе оборудования;
  3. на полотенцесушители сложной формы, например, в форме «лесенка»;
  4. на байпасы и отводы П-образной формы, так как в этих местах также возможно скопление воздуха;
  5. на обвязку котла для устранения возможности несанкционированного повышения давления и своевременного устранения завоздушивания, которое может привести к поломке оборудования;
  6. на гидрострелки и/или циркуляционные насосы;
  7. на коллекторы при изготовлении систем многоконтурных теплых полов.

Места расположения воздухоотводчиков

Преимуществами автоматического оборудования перед устройствами с ручным способом управления (кранами Маевского) являются:

  • длительный срок эксплуатации. В зависимости от производителя гарантия на работу оборудования составляет от 4 до 10 лет;
  • надежность. Устройство будет самостоятельно устранять воздух из отопительной системы в случае возникновения такой необходимости, что поможет дополнительно продлить срок использования труб, радиаторов и иного оборудования;
  • прочность. Устройство полностью герметизировано. Для изготовления основных агрегатов используются исключительно высококачественные и прочные материалы;
  • устойчивость к коррозии, агрессивным средам и химическим процессам.

Среди недостатков можно выделить возможность установки только в системах с качественным теплоносителем, так как наличие различных примесей может привести к быстрому износу и разрушению внутренних составляющих элементов конструкции.

Особенности и разновидности

Технические особенности автоматических кранов:

  • длительность эксплуатации: 25-30 лет;
  • максимальная температура воды и других неагрессивных жидкостей: не более 120 градусов;
  • температура помещения: не более 60 градусов;
  • давление: 10-12 атмосфер;
  • резьбовое соединение: 1/2 или 3/4;
  • тепловой агент: вода и неагрессивные жидкости.

Качество автоматических воздухоотводчиков должно отвечать всем требованиям ГОСТов и сертификатов качества. С каждым годом устройства автоматических клапанов для стравливания газов совершенствуются.

Современные производители стараются исключить неприятные моменты, которые могут возникнуть при эксплуатации воздухоотводчиков.

  • Использование отражающих пластин на входном патрубке во избежание гидравлических ударов.
  • Оснащение штуцерами для быстрого сбрасывания мелких пузырьков воздуха. Внизу резервуара располагается наполнитель, предназначенный для улавливания движущихся воздушных пузырьков.
  • Оснащение радиаторной заглушки мини-клапаном.

В зависимости от способа изготовления, автоматические поплавковые воздухоотводчики могут быть представлены в нескольких видах.

С прямым патрубком или ручные.

Наиболее популярные устройства, так как их можно устанавливать практически повсеместно:

  • На верхних торцах вертикальных стояков. Поскольку воздух стремится попасть наверх, установленный воздухоотводчик позволит сбросить газ с верхних точек контура.
  • В состав группы безопасности нагревательного устройства. Группа безопасности находится на всасывающем теплопроводе после теплогенератора. Сюда входят также манометр для измерения давления и предохранительный обратный клапан. Автоматический кран призван удалять газовоздушную среду при повышении уровня в расширительном резервуаре. При грамотной обвязке оборудования можно отделить устройство отсекающим клапаном 1⁄2 и удалить жидкостную среду при помощи воздухосбрасывателя, по окончании всех работ можно заново заполнить систему теплоносителем.
  • В насосных агрегатах циркуляционного типа для обеспечения стабильной работы. Насосное оборудование транспортирует только жидкие среды, а попадание воздушной массы в агрегат приведет к его остановке. Но благодаря автоматическому воздухоотводчику пар или воздух будет удален до попадания в насос.

  • Угловые.
  • Для радиаторов.

В закрытых отопительных системах часто бывает, что газовоздушные массы скапливаются в труднодоступных или удаленных местах. В том случае, когда обычные клапаны невозможно установить, так как труба с резьбой на конце располагается горизонтально, угловые автоматические воздухоотводчики станут оптимальным решением данной проблемы. Патрубок устройства повернут на 90 градусов, что позволяет подсоединить его к горизонтальной трубе. Следует знать, что угловые воздухоотводчики практически не отличаются от традиционных прямых воздухоотводчиков и могут устанавливаться вместо них.

Угловой воздухоотводчик монтировать не имеет смысла, так как существуют специальные воздухоотводчики автоматического типа. Такие устройства монтируются исключительно на радиаторах и имеют соответствующую резьбу. Также они предпочтительнее вместо ручных воздухоотводчиков на алюминиевых или биметаллических обогревателях, где сплав может взаимодействовать с теплоносителем. Во всех остальных ситуациях радиаторные автоматические клапаны устанавливаются по усмотрению хозяев. Обычные чугунные радиаторы в централизованной системе отопления оснащаются ручными клапанами Маевского и сливным элементом.

Для практичности и легкости очистки выпускаются поплавковые автоматические краны в комплекте с клапаном, который представляет самой малогабаритный переходник с патрубком лепесткового типа. Накрученный на резьбовое соединение переходник устанавливается до воздухосбрасывателя и необходим для возможности быстрого демонтажа и прочистки, а также замены. Подобными элементами оснащаются автоматические краны таких производителей, как Danfoss и Valtec.

1 Причины завоздушивания

Клапан на батарее отопления для сброса воздуха позволяет избавляться от газов, скопившихся в центральном трубопроводе и батареях. Завоздушивание отопительной системы может происходить по нескольким основным причинам, в числе которых:

  1. 1. Из-за очень быстрого наполнения контура тепловым носителем вода в системе не успевает вывести воздушные массы естественным способом. Теплоноситель необходимо заполнять с нижней точки, чтобы воздух выводился кверху и выходил через открытый спускник.
  2. 2. По причине повышенного количества растворенных газов в тепловом носителе, для которого не проводились специальные подготовительные мероприятия — деаэрация. Растворимость газов происходит с учетом температуры среды, и во время нагрева жидкости воздух отделяется от теплоносителя и накапливается, образуя пробки.
  3. 3. Процесс проведения ремонтных работ, которые связаны с заменой различных элементов без полного слива жидкости, когда ремонтируемый контур или отопительный прибор отсекается от всей системы, а после подсоединяется обратно.
  4. 4. В результате попадания воздушных масс через стенки пластиковых труб, если они изготовлены из материала без антидиффузионного покрытия. Во время организации трубопровода этот нюанс необходимо непременно учитывать.
  5. 5. Вследствие процесса коррозии во время контакта кислорода с металлом из воздушных молекул освобождается водород, который тоже начинает накапливаться в отопительной системе.
  6. 6. Во время нарушения герметичности.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
