Установка группы безопасности котла в закрытую систему отопления

Модели котлов отопления

Электрические котлы. Считается надежным вариантом обогрева для дома, относительно дорогим по стоимости эксплуатации и результативным по теплоотдаче. Работу агрегата можно регулировать автоматически при помощи датчиков температуры. Управление системой сводится к принципу: установил, настроил и забыл. Остальные функции будут выполняться электроникой.

Современные котлы оснащены узлом управления, помогающим регулировать процессы. Нажатием на кнопку можно изменить режим отопления, например с минимального режима перейти на сберегающий.

Электрические котлы имеют два недостатка:

• высокую цену энергоресурса
• зависимость от подачи энергии

Газовые котлы

1. Установка и периодическое обслуживание специалистами.
2. Автоматическое управление, зависящее от скачков электроэнергии.
3. Высокая цена оборудования и степень опасности.

Котлы на жидком топливе. Работают на солярке, экономически невыгодны по причине дорогого топлива. Преимущество работы агрегата в том, что имея такой вид обогрева, перестанут быть актуальными проблемы подачи газа или электроэнергии. При этом в доме будет комфортная регулируемая температура и горячая вода. Солярка хранится в больших контейнерах, вынесенных за территорию дома и прикопанных в земле. Наряду с преимуществами у системы есть серьезные недостатки:

• электрозависимость, поскольку узел управление оснащен 2 автоматическими блоками
• расход солярки — до 10−15 литров в сутки
• высокая пожарная опасность

Твердотопливные котлы. Модель и технология постоянно совершенствуются. Выпускаются в напольном варианте. Подогретая дровами или торфом вода циркулирует по трубам и греет помещение. Многие варианты предполагают альтернативную замену топлива.

Если вас полностью не устраивает ни один из перечисленных вариантов, обратитесь к комбинированному виду отопления. Это поможет в целом увеличить эффективность системы, обеспечить дом теплом согласно коммунальным условиям.

Назначение и устройство группы безопасности для котлов отопления, порядок монтажа

Работа отопительной системы — это сбалансированный процесс, контроль которого должен осуществляться в автоматическом режиме. Помимо поддержания оптимального значения температуры воды в трубах, следует предусмотреть меры безопасности при возникновении внештатных ситуаций. В первую очередь – это резкий скачок давления в магистрали. Для этого в отопительный контур устанавливают группу безопасности.

Функциональное назначение

• Температура — от 65°С до 95°С.
• Давление — до 3 атм.

Во многом эти параметры зависят от материала изготовления труб и их физических характеристик.

В открытых системах отопления компенсация происходит за счет расширительного бака. Но если система закрытого типа, то без соблюдения мер безопасности не обойтись.

Большинство газовых котлов и некоторые модели твердотопливных оснащены системой контроля давления и температуры. Но всегда есть вероятность выхода ее из строя. Именно для таких непредвиденных ситуаций необходима установка группы безопасности.

Конструктивно она состоит из следующих элементов:

Манометр

Указывает текущее значение давления в системе. Помимо этого для визуального контроля в приборе предусмотрены дополнительные шкалы максимального и минимального показателей давления.

Воздухоотводчик

При резком повышении температуры воды происходит выделение пара в системе. Для быстрой стабилизации необходимо оперативно вывести излишек воздуха, что и выполняет воздухоотводчик. Дополнительными функциями являются защита элементов отопления от быстрой коррозии, понижение уровня шума при работе системы.

Предохранительный клапан

Нагрев теплоносителя также сопровождается его расширением. Излишек удаляется с помощью предохранительного клапана, который срабатывает при достижении определенного давления. Обычно его настраивают на максимальное значение 2,5-3 атм.

Это является базовой комплектацией группы безопасности. Кроме вышеперечисленных элементов в нее могут входить смесительный узел, дополнительные датчики температуры.

Правильное функционирование группы безопасности во многом зависит от профессиональной установки. Во время проектирования отопления всегда предусматривают монтаж запорной арматуры, которая отсекает приток теплоносителя при проведении ремонтных работ, либо замены отдельных элементов. При этом зачастую делают ошибку, монтируя шаровой кран перед системой безопасности.

Это является грубейшим нарушением правил установки, так как при перекрытии система безопасности не сможет выполнять свои функции. Лучше всего рассмотреть подобную ситуацию на конкретном примере.

Предположим, произошла поломка труб – нарушение герметичности вызвало протекание воды. Оперативно затушить твердотопливный котел не представляется возможны. Он будет еще некоторое время выделять тепло. Если запорная арматура установлена по вышеприведенной схеме, то его перекрытие отсекает группу безопасности от системы работы котла. В это время теплоноситель нагревается, давление повышается, но механизм его стабилизации остается вне работающей обвязки котла. И по вполне понятным причинам происходит либо поломка отопительного оборудования, либо разрыв трубопровода.

Во избежание подобной ситуации установку следует проводить согласно следующей схемы:

Руководствуясь таким принципом монтажа можно смело проводить любые ремонтные и профилактические работы, не беспокоясь о безопасности магистралей и отопительного прибора. После монтажа устройство приводится в действие путем открытия колпачка на автоматическом воздухоотводчике. Ни в коем случае не нужно его снимать полностью. Также не реже 1 раза в месяц проводится визуальный осмотр клапана. Если он долгое время не срабатывал, то между седлом и тарелкой устройства появляется слой загрязнений. В дальнейшем это может привести к возникновению протечек. Для его промывки без демонтажа достаточно провернуть конструкцию согласно указанной на ней стрелки.

Цена

Стоимость групп безопасности во много определяется производителем, параметрами устройства и дополнительными функциями. Основным критерием является мощность отопительного прибора. Исходя из этого делается выбор той или иной модели.

Монтаж теплоизоляции и выполнение гидроизоляции фундамента

Как правильно установить своими руками

Для проведения процесса понадобятся следующие материалы и инструменты:

• аварийный сбросной клапан;
• воздухоотводчик;
• манометр;
• лён;
• крестовина;
• углы с наружной и внутренней резьбой;
• газовые ключи;
• ниппель;
• герметик;
• переходники.

С помощью льна, накрученного по часовой стрелке на резьбу, углы крепятся к крестовине. Сверху льна кладётся слой герметика, гаечными ключами углы фиксируются друг напротив друга.

По такой схеме монтируются все составляющие ГБ. Соединение деталей осуществляется за счет переходников.

После сборки обязательно проводится её проверка под давлением на возможные неисправности и работоспособность.

Монтаж группы безопасности на отопительный котел

Перед тем как собрать группу безопасности определяют место для установки такого устройства. Основные условия его выбора:

• На подающей линии выше котла отопления на высоте до 1,5 метров.
• Горизонтальный участок трубопровода в непосредственной близости с теплогенератором.
• На отдельных видах котлов для фиксации ГБ сверху теплогенератора есть специальный разъём.
• Для трубы, идущей вверх от котла отопления, монтируется блок безопасности путём установки горизонтальной плоскости. На ней все составляющие элементы группы будут «смотреть вверх».
• Для котла большой мощности потребуется установка ещё одного блока безопасности.

Для начала работы системы откручивается колпачок в воздухоотводчике, спускается воздух. Затем крышка возвращается в исходное положение, устройство оставляется открытым.

Внимание! Запрещено монтировать запорную арматуру между котлом и блоком безопасности. В противном случае при аварии действие защитного устройства прекратится. Раз в месяц нужно обязательно проверять исправность воздухоотводчика

Длительный простой в работе приводит к его засорению

Раз в месяц нужно обязательно проверять исправность воздухоотводчика. Длительный простой в работе приводит к его засорению.

Назначение элементов группы

В сущности, этот простой элемент состоит из трех разных приборов, установленных на общем коллекторе. Последний изготавливается из латуни или нержавеющей стали и имеет 3 посадочных места в виде отверстий с резьбой.

Снизу коллектор оснащен резьбовой муфтой для присоединения к системе отопления. Сверху к нему прикручиваются:

• манометр;
• автоматический воздухоотводчик;
• сбрасывающий предохранительный клапан.

Соответственно, группа безопасности отопления объединяет в себе 3 функции, разберем каждую из них подробнее. Манометр служит для визуального контроля за давлением воды в котловом баке и системе в целом. Также он играет важную роль при заполнении сети трубопроводов и настройке давления в том случае, когда система отопления – закрытого типа.

Предохранительный клапан – это аварийное устройство, сбрасывающее воду, пар или их смесь в случае превышения установленного порога давления. Получается, что принцип работы группы безопасности котла заключается в контроле и предупреждении аварийных ситуаций, связанных с закипанием теплоносителя в водяной рубашке теплогенератора.

Если бы группа безопасности в системе отопления отсутствовала, то за перегревом неминуемо последовал бы взрыв оболочки агрегата со всеми вытекающими последствиями. А так, если не предпринимать никаких действий, сбросной клапан будет сливать воду до тех пор, пока давление не войдет в допустимые рамки.

Элементы группы безопасности

При рассмотрении отдельных элементов узла безопасности особое внимание обращается на их назначение:

• манометр предназначается для контроля давления воды в бачке котла, а также во всей системе в целом; другое его назначение – отслеживание давления теплоносителя при заполнении трубопроводов в агрегатах закрытого типа;
• устройство для стравливания излишков воздуха позволяет при настройке тепловой сети избавиться от так называемых «пробок»; также с его помощью выпускаются порции пара, образующиеся в баке котла при перегреве;
• предохранительный клапан предназначен для сброса давления воды, пара или их смеси при превышении ими заданного порогового уровня.

При его наличии модуль работает в автоматическом режиме, когда сбросовый клапан будет стравливать пар до тех пор, пока давление внутри оболочки не входит в норму. В большинстве образцов котельного оборудования верхний порог составляет около 3-х Бар. Однако нередко встречаются модели с максимальным рабочим давлением порядка 1,6-2,0 Бара.

5 Монтаж блока безопасности – справится и ребенок!

Установка ГБК не требует особых знаний

Необходимо всего лишь принять во внимание следующие рекомендации специалистов:

1. 1. Блок всегда монтируется выше отопительного агрегата, на самом верхнем участке трубопровода.
2. 2. Отрезок подающей магистрали, на который устанавливается ГБК, должен быть горизонтальным.
3. 3. Расстояние от котла до блока – не более 150 см.

В случаях когда подающая магистраль отходит от отопительного агрегата на второй уровень дома, делаем на ней при помощи уголка небольшое горизонтальное ответвление. И именно на нем монтируем наш блок (сделанный своими руками либо заводской).

Следующий важный момент. На участке магистрали, где ставится ГБК, нельзя монтировать какие-либо тройники, переходники, краны. И, кстати, указанный отрезок должен быть сделан из металла. Популярные в наши дни трубы из сшитого полиэтилена, металлопластика, полипропилена вполне могут деформироваться под влиянием горячего пара при сбросе избыточной воды.

Опытные мастера, занимающиеся монтажом систем отопления в частных домах, советуют подключать к предохранительному клапану ГБК гибкий шланг, и выводить конец последнего в пластиковое ведро, бутылку или аналогичную емкость. Если в ваше отсутствие блок будет срабатывать, в указанной таре вы увидите воду. А значит, будете осведомлены о том, что котел перегрелся. В подобном случае нужно проверить оборудование на работоспособность, провести его профилактику, вызвать мастера, если блок безопасности срабатывает слишком часто.

Не экономьте деньги на ГБК. Этот недорогой блок убережет ваш отопительный агрегат и весь дом от серьезных проблем!

Где установить блок безопасности?

В случае наличия отопительного котла настенного типа можно вообще ни о чем не заботиться, поскольку обо всем уже позаботился изготовитель: группа безопасности уже имеется на тыльной стенке или внутри самого прибора.

Но для котлов напольного типа блоки следует приобретать отдельно и устанавливать собственноручно. В каком именно месте? На трубе подачи, в максимальной близости от теплогенератора (то есть не далее, чем в 100-150 сантиметрах от него). Что же касается манометра, то он должен устанавливаться так, чтобы все его показания были хорошо видны. Также нужно, чтобы было хорошо видно рабочую жидкость, которая вытекает из предохраняющего клапана, о чем также следует знать еще до начала монтажных работ.

Особенности монтажа

Вначале необходимо вкратце поговорить об отсекающих шаровых кранах (позже вы узнаете, для чего именно). При обустройстве системы отопления необходимо позаботиться, чтобы при поломке любого из элементов его можно было с легкостью заменить или, как вариант, отремонтировать, причем без слива теплоносителя со всей системы. Именно с этой целью устанавливаются шаровые краны.

Допустим, протекла батарея. В таком случае нужно всего лишь перекрыть отсекающие краны – до и после батареи, – а затем снять и саму батарею

Система отопления после этого продолжит свое функционирование, а это крайне важно, если на улице достаточно холодно. В отсутствие же таких кранов придется сливать всю рабочую жидкость с магистрали. Это потребует много сил и времени, а, что более важно, система в это время работать не будет

Это потребует много сил и времени, а, что более важно, система в это время работать не будет

Обратите внимание! Такие краны рекомендуется ставить на все отопительные приборы: и на циркуляционный насос, и на батареи, и на мембранный бачок, проч

А теперь у нас – непосредственно группа безопасности в системе отопления. Ниже приведена краткая инструкция, из которой вы узнаете, в какой последовательности следует устанавливать блок.

Шаг 1. Группу безопасности следует ставить на трубу подачи, не далее чем в 100-150 сантиметрах от отопительного котла.

Шаг 2. Не имея требуемых знаний, многие при установке этого прибора ставят между ним и теплогенератором отсекающие краны или же, как вариант, непосредственно на саму группу. Их объяснение выглядит так: если котел выйдет из строя, то его с легкостью можно будет исправить или заменить. Ниже приведены два варианта неправильной установки отсекающих кранов.

В каждом из примеров краны поставлены неправильно, а если теплогенератор выйдет из строя, то его продавец откажет вам в гарантии, так как прибор был установлен не так, как нужно. При подобного рода расположении кранов риск перегрева системы повышается, что может привести к поломке котла.

Шаг 3. При грамотной установке краны должны располагаться за группой безопасности. Это правильно, а в гарантии в таком случае вам никто не откажет.

Видео – Как подключить группу безопасности

Правила установки

Котельное оборудование – наиболее дорогостоящая часть отопительной сети и ее слабое место. Судите сами: большинство агрегатов рассчитано на работу при напоре не выше 3 Бар, в то время как максимальный порог пластиковых труб – 10 Бар, чугунных радиаторов – 7 Бар. Это первая причина, почему устройство безопасности всегда располагается на подающем трубопроводе рядом отопителем, предохраняя последний от разрушения в случае аварийного скачка давления.

Существуют дешевые модели теплогенераторов на твердом топливе, сделанные из тонкого металла. Чтобы их стенки не лопались по швам, клапан должен срабатывать при 1.5—2 Бар в системе.

Поскольку котел вырабатывает тепло, температура воды в его рубашке наиболее высокая. Именно здесь в первую очередь образуется пар при аварийном перегреве. Чтобы быстро отводить расширяющуюся пароводяную смесь наружу, оба выпускных клапана нужно ставить рядом с теплогенератором, как изображено выше на схеме подключения.

Вот несколько рекомендаций, как правильно установить и подключить группу безопасности к котлу:

1. Место установки – подающий трубопровод на выходе отопительного агрегата.
2. Максимальное расстояние от источника тепла до устройства безопасности – 50 см.

3. На участке трубы, соединяющем теплогенератор с элементом, не допускается устанавливать краны либо тройники с ответвлением к мембранному расширительному баку. На данном отрезке магистрали не должно быть ничего.

   Как нельзя подключать группу безопасности

4. Указанный участок трубопровода делается из металла. Полипропилен, металлопластик и сшитый полиэтилен от воздействия пара может деформироваться.
5. Положение воздухоотводчика – строго вертикальное.
6. К предохранительному клапану подключите гибкий шланг, чей конец направьте в прозрачную пластиковую бутылку либо прямо на пол.

Установка крана перед ГБ оправдана в единственном случае: вы купили дешевое некачественное изделие, клапаны протекают, не работают и так далее. Чтобы не опорожнять для замены все трубопроводы с радиаторами, временно поставьте вентиль, но снимите со штока рукоятку — бабочку.

Не опускайте трубку от клапана твердотопливного котла в канализацию. Если предохранитель сработает в ваше отсутствие и вернется в нормальный режим, то следов не останется. Другое дело – пятна на полу или вода в бутылке, свидетельствующая об аварийной ситуации (перегреве).

Котельные агрегаты, сжигающие дрова и уголь, нередко оснащаются специальным штуцером для монтажа группы клапанов с манометром, о чем будет сказано в документации изделия. При подобном раскладе искать отдельное место установки не понадобится. Больше информации о монтаже блока безопасности смотрите на видео:

Что входит в группу безопасности системы отопления

Состав классической группы безопасности. Группа безопасности состоит из трех элементов, соединенных коллектором (техническим элементом, разбивающим поток на несколько параллельных веток).

Автоматический воздухоотводчик

Автоматический воздушный клапан предназначен для сброса воздушных масс из системы отопления. Более ранняя его альтернатива – ручные краны Маевского на радиаторах. Воздух, находящийся в трубах и радиаторах системы отопления, замедляет прогрев и скорость циркуляции теплоносителя, снижает КПД, а при нагреве свыше 90°C серьезно повышает давление, что может привести к повреждению и разгерметизации системы отопления.

Воздух может появится даже при грамотной и тщательной эксплуатации СО. Наиболее частые причины:

• изначальное заполнение системы отопления теплоносителем с допуском воздуха;
• выделение пузырьков воздуха при нагреве воды, используемой в качестве теплоносителя, свыше 90°C;
• неправильное использование крана подпитки;
• износ элементов и узлов системы отопления, что нарушает ее герметичность.

Автоматический воздухоотводчик не требует настройки или вмешательства человека. Как только в системе образуется воздух, он попадает в канал воздухоотводчика. Находящийся в этом цилиндрическом канале поплавок опускается, опуская запирающий шток: клапан открывается и стравливает из канала весь воздух.

Манометр

Назначение манометра – отображение точного давления внутри системы отопления для контроля показателей. Как правило, в качестве единиц измерения используются бары. Настроив определенный уровень давления, взглянув на манометр можно удостовериться, что система работает исправно, все узлы полностью герметичны, а другие элементы группы безопасности выполняют свои функции.

Предохранительный сбросной клапан

Принцип работы пружинного предохранительного клапана, предназначенного для системы индивидуального отопления. Предохранительный клапан обеспечивает автоматический сброс воздуха, пара или теплоносителя при достижении критической отметки, тем самым освобождая в системе место для дальнейшего расширения теплоносителя. Повышение давления в системе отопления может быть вызвано не только образованием воздуха (с которым справляется воздухоотводчик), но и расширением самого теплоносителя при сильном нагреве, что может привести к повреждению и протечке.

Если радиаторы и трубы обычно без проблем выдерживают давление в 7-9 бар, то наиболее уязвимым элементом системы отопления является теплообменник котла, часто рассчитанный на 3, а то и на 2 бара.

Именно по максимально допустимому рабочему давлению и подбирается предохранительный клапан: существуют рассчитанные на конкретное давление модели и модели с регулируемым значением, которое устанавливается при монтаже и настройке. Наиболее распространенным и лучшим в соотношении цена-качество является пружинный механизм, именно он и используется практически во всех вариантах групп безопасности.

Принцип работы пружинного предохранительного клапана заключается в балансе давления внутри системы и прижимной силы пружины клапана:

• изнутри на затвор клапана оказывает давление теплоноситель;
• с другой стороны золотник прижат штоком, на который давит пружина, тем самым удерживая клапан в закрытом положении;
• как только давление в системе превышает критическое значение, оно перевешивает прижимную силу пружины и клапан приоткрывается, стравливая излишки воздуха, пара или теплоносителя;
• как только давление падает ниже критической отметки, силы пружины достаточно, чтобы перевести клапан в исходное закрытое положение.

Изготовление группы безопасности в домашних условиях

Многие интересуются, можно ли собственноручно сделать такую группу? Можно, но для этого нужно по отдельности приобрести каждый из элементов, после чего соединить их посредством переходников, тройников и так далее. Корпус блока можете сварить из кусков фитингов и труб, выполненных из полипропилена – это будет стоить гораздо дешевле, чем «магазинный» вариант, выполненный из латуни.

При этом не стоит забывать, что полипропиленовая группа безопасности может устанавливаться лишь в те магистрали, где температура рабочей жидкости невысокая (к примеру, в системы «теплого пола»), но ни в коем случае не в батареи! Это объясняется тем, что если жидкость нагреется до 95 градусов, то это приведет к деструкции полипропилена, а последствия этого могут быть самыми непредсказуемыми.

Видео – Группа безопасности

Принцип работы группы

При введении в строй отопительной системы, первым делом заливается вода. В это время происходит работа воздуховода в группе безопасности – он выпускает весь воздух из системы, тем самым позволяя жидкости заполнить весь объем. Данный элемент не требует настройки и дальнейшего присутствия человека. При появлении воздуха или газа в системе, он попадает в специальный канал. Внутри воздухоотвода находится поплавок, который при этом опускается вниз и толкает запиратель. Таки образом клапан срабатывает, давая воздуху возможность беспрепятственно покинуть систему.

При запуске котла, в системе происходит возникновение давления. При превышении рабочего показателя в работу группы безопасности котла отопления включается предохранитель. Его задача выпустить некоторый объем теплоносителя, тем самым нормализовав давление во всей системе. Это позволяет обезопасить котловое оборудование от аварий и поломок. При работе отопительной системы, рабочая жидкость давит на затвор. С обратной стороны клапана располагается шток и пружина, которая и удерживает золотник в закрытом положении. Как только давление достигает определенного значения, происходит сжимание пружины от физического воздействия, тем самым предоставляя теплоносителю покинуть систему. Как только сила пружины перевешивает давление на клапан, предохранитель закрывается. Предохранитель подбирается, исходя из параметра самого слабого звена во всей отопительной системе. Наиболее слабым элементом всей конструкции является теплообменник. Максимальное давление этого элемента, обычно не более 3 бар. Именно по параметрам теплообменника подбирается и устанавливается предохранительный клапан.

Чтобы убедиться, что система отопления работает в исправном режиме, требуется помощь манометра. Его показания могут уведомить о перегреве системы, либо о её разгерметизации.

Как собрать группу безопасности самостоятельно

Сложность в решении этой проблемы одна – покупка каждого прибора и механизма отдельно, но с учетом всех технических и эксплуатационных параметров как всей системы, так и каждого устройства отдельно. Все соединения осуществляются латунными или стальными фитингами (их можно заменить на ПВХ, но при этом необходимо помнить о риске преждевременного выхода из строя), а корпус ГБ можно сварить из полипропилена.

ПВХ группа безопасности устанавливается только на трубопроводы, где температура теплоносителя не превышает 650С. Это может быть система «теплый пол», но не радиаторная схема отопления

Такие меры предосторожности необходимы, потому что при нагреве теплоносителя ≥ 950С это может привести к разрушению полипропилена

Конструктивные особенности и принцип работы

Группа безопасности в системе отопления состоит из четырех основных деталей:

• латунный или стальной коллектор, оснащенный 4 резьбами внутреннего типа;
• предохраняющий клапан;
• манометр, функционирующий при давлении до 6 Бар;
• автоматизированный отводчик воздуха.

Принцип функционирования блока безопасности для системы отопления достаточно простой, каждая комплектующая деталь выполняет индивидуальную функцию для защиты устройства.

1. Манометр информирует пользователя о давлении при заполнении системы теплоносителем и включении котельного оборудования.
2. Предохранительный клапан создает оптимальные условия для работы всего устройства. Но что самое главное, он исключает вероятность взрыва теплогенератора при резком скачке потока.
3. Воздухоотводчик устраняет скопившийся воздух.
4. Коллектор служит соединительным веном, которое объединяет все элементы в единый аппарат — группу безопасности отопления.

Система безопасности для отопления монтируется независимо от разновидности используемого котельного оборудования. Будь то твердотопливный, дизельный или же газовый агрегат – устройство необходимо для отопительной магистрали с повышенным давлением.

ГБ включает манометр, предохранительный клапан и воздухоотводчик — это классическая схема, отвечающая за работоспособность всей системы

Нюансы установки

Котел – самый дорогой элемент и одновременно самая слабая часть во всей отопительной системе. Это обосновывается тем, что большинство модификаций предполагает функционирование при давлении до 3 Бар, когда пластиковые трубопроводы имеют максимальный предел 10, чугунные батареи – 7.

Данный фактор является первостепенной причиной, почему установка группы безопасности в закрытую систему отопления осуществляется на подающей трубе расположенной рядом с котлом. Устройство предохраняет агрегат от разрушительных последствий при резком повышении давления.

Порядок подключения группы безопастности

В рубашке котла образуется самый высокий температурный режим. Поэтому при перегреве теплоносителя испарения сначала будут собираться в данной детали. Чтобы расширяющий конденсат сразу выводился наружу, два выпускных клапана требуется монтировать возле теплогенератора.

ВИДЕО: Как работает система

Что советуют специалисты

Рекомендации специалистов, которые помогут в деле как правильно установить защитный блок на отопительной магистрали:

• монтировать прибор необходимо на трубе, выходящей из котла на расстоянии от него до 500 мм;
• на патрубке, соединяющем котельный агрегат и защитный блок для отопления закрытого типа, запрещается дополнительно устанавливать какие-либо детали — краны, вентили, информационные приборы и др.

Пример подключения к системе с твердотопливным котлом

• данный трубопровод должен состоять исключительно из прочного металла, пластиковые, металлопластиковые к применению не допускаются;
• подключать воздухоотводчик необходимо строго вертикально без уклонов в какую-либо сторону;
• предохранительный клапан требуется дополнить силиконовым шлангом, он опускается вниз в прозрачную емкость или просто на пол.

Пример закрытой системы отопления с индукционным котлом

Установка самодельной автоматики

Многие потребители задаются вопросом, можно ли экономить на приобретении группы безопасности. Специалисты не рекомендуют покупать бюджетные вариации устройств, поскольку от них будет завесить качество работы котла и всей отопительной магистрали при возникновении аварийной ситуации.

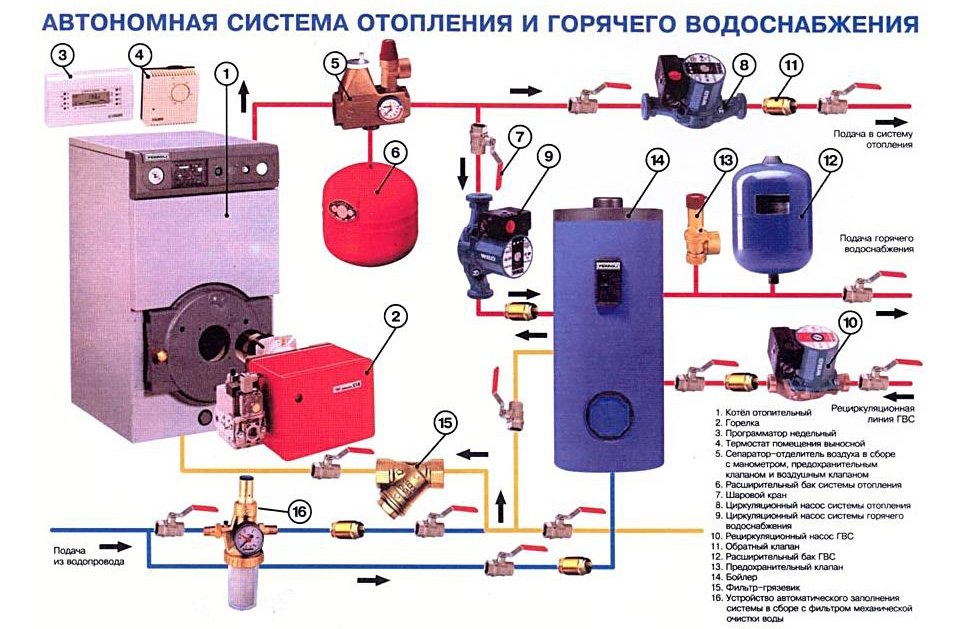

Устройство закрытой отопительной системы

Лучше отдать предпочтение проверенным брендам. Такие аппарата реализуются по достаточно высокой стоимости, к примеру, устройство Icma продается за 43-48 у.е. Сэкономить в данном случае можно купив отдельные запчасти и самостоятельно собрав прибор.

Схемы отопления закрытого типа

Первоочередной задачей при проектировании теплоснабжения закрытого типа является выбор оптимальной схемы. Прежде всего это касается разводки трубопроводов и установки требуемых компонентов.

Также необходимо, чтобы заливка теплоносителя в закрытую систему отопления работала в автоматическом режиме для обеспечения безопасности и стабильности.

Общая схема отопления закрытого типа

Для теплоснабжения небольших площадей чаще всего устанавливается закрытая однотрубная система отопления. Ее схема включает в себя один трубопровод, к которому последовательно подключаются радиаторы.

При этом существенно экономится место для установки приборов, снижаются первичные затраты на приобретение компонентов.

Однако существенным недостатком закрытой однотрубной системы отопления является небольшая площадь нагрева. Максимальная протяженность магистрали может составлять только 30 м. При увеличении этого параметра будет наблюдаться температурная разбалансировка системы.

Для увеличения эффективности и надежности монтируют двухтрубную закрытую систему отопления. В ней помимо основной магистрали предусмотрена обратная труба. При этом радиаторы подключаются параллельно. Т.е. основой поток горячей воды протекает по подающей магистрали и поступает в отопительные приборы через соединения с тройниками.

Виды двухтрубной закрытой системы отопления

Определяющим преимуществом этой схемы системы отопления закрытого типа является увеличение площади теплоснабжения.

Одновременно с этим не ухудшаются показатели теплового распределения по комнатам в доме. Но для большей эффективности работы теплоснабжения рекомендуется установить на батареи терморегуляторы, а также подключить к котлу программатор.

Преимущества двухтрубного устройство водяного отопления закрытого типа заключаются в следующем:

• Высокий показатель ремонтопригодности. В случае выхода из строя одного из элементов достаточно перекрыть доступ теплоносителя на этом участке. Благодаря этому установка группы безопасности в закрытую систему отопления может выполняться даже при активном теплоснабжении;
• Регулирование температуры в каждом помещении. Для этого необходим монтаж терморегуляторов в обвязку радиаторов отопления;
• Возможность автоматического пополнения воды. Для этого необходим блок заливки теплоносителя в закрытую систему отопления, который устанавливается на обратную трубу. В закрытой однотрубной системе теплоснабжения это может привести к термическому удару.

Предварительно необходимо рассчитать все параметры отопления. Для этого лучше всего воспользоваться специализированными программами. В противном случае может возникнуть вопрос — откуда берется воздух в закрытой системе отопления. Это часто явление, которое связано с содержанием кислорода в теплоносителе, его составе и температурном режиме работы системы. Для минимизации необходимо выполнить установку группы безопасности в закрытую систему отопления.

Для компактности отопления рекомендуется выбирать схемы двухтрубной закрытой системы теплоснабжения с горизонтальной разводкой труб. Но в таком случае монтаж циркуляционного насоса является обязательным.

Основные разновидности отопительных групп безопасности

Конфигурация блоков безопасности, как уже отмечалось выше, может быть самой разнообразной. Существует, к примеру, вот такой вариант.

Или вот еще один вариант, в котором все элементы заключены в единый корпус.

Еще несколько вариантов.

В продаже имеются и многие другие варианты выполнения группы безопасности, но внешние показатели в данном случае значения не имеют, поскольку принцип действия у всех них один и тот же. Выбирать же ту или иную модель следует, повторимся, по показателю давления, на который рассчитан манометр и предохраняющий клапан.

Теперь, разобравшись с основными типами групп, ознакомимся с популярными производителями и примерной стоимостью такой продукции.
