Управление теплым полом блок управления, автоматика

Обзор термостатов для отопительных систем, особенности установки в насосах, котлах и радиаторах

Особенности применения термостатов

Содержание

Однако мало подобрать термостат для отопительного котла или батареи – нужно правильно его установить. В зависимости от типа устройства бывают различные монтажные схемы. Лучше всего ознакомиться с инструкцией по применению от производителя конкурентной модели.

Есть несколько стандартных способов установки, которые могут незначительно отличаться. Рассмотрим каждый из них в зависимости от конкретного элемента отопления.

Термостаты для радиаторов

Для монтажа термостата на отопительный радиатор следует сначала спустить всю воду на этом участке теплоснабжения. Затем выполняется установка устройства между батареей и входящим патрубком

Важно проконтролировать правильное положение термостата – на его корпусе указывается направление движения теплоносителя

После установки термостатов в системе отопления выполняется проверка их работоспособности. Для этого необходимо заполнить систему и нагреть теплоноситель до оптимального уровня. Затем устройство устанавливается в различных тепловых режимах. При этом проверяется степень нагрева радиатора с помощью накладного или встроенного термометра.

Термостаты для котлов отопления

Для котлов рекомендуется использовать электрические термостаты для отопления. Они подключаются к управляющему блоку оборудования. В зависимости от показаний температуры в комнате или на улице термостат подает команду на изменение степени нагрева теплоносителя.

Основная сложность состоит в правильном подборе клемм для соединения этих приборов в единую управляющую цепь. Эти данные можно взять из инструкции по подключению. Для механических термостатов, устанавливаемых в котлы отопления, процесс монтажа ничем не отличается от схемы радиатора.

Термостаты для циркуляционных насосов

Практически все термостаты для циркуляционных насосов отопления являются электронными. Они подключаются к блоку управления и изменяют скорость вращения крыльчатки в зависимости от показаний внешних датчиков.

Немаловажным фактором при выборе является стоимость термостата. Поэтому сначала рекомендуется провести предварительный анализ предложений на рынке.

МодельТипЦена, руб.
FANTINI COSMI Therm C 16Механический560
Zoom WT 100RFБеспроводной электронный3380
Computherm Q7 RFРадиоуправляемый3250
RT-01B ANIA (TRT01B)Электронный для котлов7030

Ознакомление с видеоматериалом поможет понять принцип работы комнатных термостатов в отоплении:

Стоит ли устанавливать автоматику?

Если полноценную работу тёплого пола может обеспечить обычный насосно-смесительный узел, который делает прогрев пола равномерным и создает комфортную температуру, тогда нет надобности в монтаже дополнительной регулирующей аппаратуры. Так думают многие. Однако если установить автоматику, это сэкономит денежные затраты на электрической энергии или на нагреве теплоносителя. Другая причина, которая говорит в пользу установки автоматического контролёра, – это напольное покрытие.

Дело в том, что паркетные или ламинированные доски, которые сегодня часто используют для устройства напольного покрытия, нуждаются в умеренной температуре (до 26 градусов), если она окажется слишком высокой, паркет или ламинат под её воздействием деформируется

Поэтому очень важно установить регулятор, который оборудован температурным датчиком

Как правильно выбрать терморегулятор для тёплого пола, вы узнаете, посмотрев это видео:

Нюансы расчета монтажа схемы системы отопления с принудительной циркуляцией

От грамотной установки отопительного контура зависит, насколько долго и безаварийно будет работать отопление в доме. Поскольку жидкость в системе закрытого типа не контактирует с окружающей средой, она не может испариться. Нагреваясь, теплоноситель расширяется, повышая тем самым давление внутри системы. Поскольку замкнутая система отопления с принудительной циркуляцией не подразумевает возможности выхода воды за пределы контура, нужен расширительный бачок, который примет излишний объем на себя.

Бачок присоединяют к трубопроводу обратки, так же, как и циркуляционный насос, т.к. именно на этом участке нагрев теплоносителя минимальный. Поскольку горячая жидкость сокращает срок службы насоса, лучше устанавливать его в месте, где температура воды минимальна.

За счет того, что трубы в системе с насосом имеют меньший диаметр сечения, объем теплоносителя, циркулирующего по ним, меньше объема жидкости, необходимой для отопления аналогичного дома без участия насоса. Этот фактор положительно влияет на условия эксплуатации расширительного бака, в системе с насосом бак дольше не выходит из строя. Система отопления с принудительной циркуляцией  не доставляет столько неудобств как естественная циркуляция.

Также, современные модели нагревательных котлов часто имеют механизмы регуляции температуры воды в зависимости от времени суток, которые работают автоматически. Этот нюанс позволяет сделать работу контура более экономичной.

Современный котел отопления имеет большие возможности и различные регулировки, это облегчает его эксплуатацию

В целях увеличения поверхности нагрева в контур может быть установлена ребристая труба для отопления. Всем известные батареи отопления из чугуна являются разновидностью ребристых труб. Такие конструкции за счет увеличения поверхности нагревателя обеспечивают более равномерный и качественный прогрев помещения. Ребристые трубы лучше устанавливать в нежилых помещениях, т.к. из-за сложной формы они легко накапливают пыль.

В отличие от самотечного контура, где нет циркуляции в системе отопления, конструкция с насосом требует тщательного подхода. Одна из первостепенных задач, которую нужно разрешить при проектировании, будет ли это однотрубная система отопления с принудительной циркуляцией или двухтрубная. Первый вариант экономичнее и проще в установке, но двухтрубная система отопления с принудительной циркуляцией более производительна.

Схема отопления трехэтажного дома с самотечной циркуляцией легко переоборудуется в контур с принудительной циркуляцией воды. Для этого присоединяют к ней водяной насос и расширительный бачок. Таким образом, модернизируют схему отопления и поддерживают комфортную температуру в жилище независимо от погоды за окном.
Выбор циркуляционного насоса

Когда покупают циркуляционный насос, учитывают его надежность, количество потребляемой электроэнергии и понятный принцип работы. Принудительное отопление зависит от мощности агрегата и напора, который он способен создавать. При оценке этих характеристик отталкиваются от размеров помещения, для обогрева которого приобретается насос. Так, для частного дома площадью в 250 кв.м. потребуется насос с напором в 0,4 атмосферы и мощностью 3,5 куб. м/час. Если дом просторный и его квадратура превышает 500 кв. м, то требуемая мощность насоса – 11 куб. м/час, а напор – 0,8 атмосфер. При покупке насоса для конкретного помещения целесообразно провести индивидуальный расчет, который учтет индивидуальные особенности: протяженность контура, количество батарей отопления, диаметр трубопровода, материал труб, вид топлива.

ПОСМОТРЕТЬ ВИДЕО

Отопление с принудительной циркуляцией снижает теплоотдачу, когда внутри трубопровода образуются воздушные пробки. Движение теплоносителя по контуру затрудняется. Воздушные заторы возникают вблизи радиаторов, на вертикальных участках контура. Чтобы избежать этой проблемы, на каждый радиатор устанавливают кран Маевского, автоматические воздухоотводчики. Это эффективный способ исключить нарушения в работе системы, связанные с попаданием воздуха в трубы. Cистема отопления с принудительной циркуляцией  всегда на высоте.

Сервоприводы для коллектора

При напольном отоплении трубопровод подключают к коллектору. Оборудование имеет выходы для горячего теплоносителя и для охлаждённой жидкости, которая нагнетается в котёл. Количество выходов в коллекторе соответствует количеству контуров водяного обогрева. В магистраль подаётся теплоноситель определённой температуры. Сервоприводы призваны её регулировать, посредством вентилей, расположенных на коллекторе.

Рекомендуем: Как проводят монтаж труб PЕrt для тёплого пола?

Блок управления тёплого пола имеет следующие составные части:

  • пружина, выполненная из нихрома; через неё проходит электрический ток;
  • ёмкость с терможидкостью; она нагревается посредством нихромовой пружины;
  • шток, к которому прикреплены клапаны холодного контура;
  • термодатчик; устройство устанавливают на жидкостном контуре тёплого пола;
  • терморегулятор; его программируют на определённый режим; к нему подключается датчик температуры и кабель сервопривода.

На терморегуляторе задают определённый режим обогрева. Если температура пола превышает установленный параметр, то терморегулятор замыкает цепь сервопривода. Начинает нагреваться пружина, которая находится в терможидкости.

Жидкость расширяется и давит на шток, который открывает клапан для холодного контура. В смесительной камере горячий теплоноситель и охлаждённая вода смешиваются. Тёплая жидкость поступает в напольную магистраль.

При снижении установленной температуры термостат размыкает цепь сервопривода. Пружина начинает остывать, терможидкость охлаждаться и сужается. Шток поднимается и перекрывает выход для холодного контура. Систему для тёплого пола устанавливают в Москве для обогрева загородных коттеджей.

Особенности конструкции

Распространённая модель – передвижной кассетный улей, позволяющий наиболее эффективно использовать все его преимущества. В зависимости от габаритов, улей может вмещать 16-32 пчелиных семей. Стандартный павильон представляет строение, по бокам которого находятся жилые секции для пчелиных семей, а в центре оставляется свободное пространство для удобной работы с ними.

Каждая секция конструктивно напоминает ящик или комод, с выдвижными кассетами. В них обитают семьи медоносных насекомых, находясь в защищённых от проникновения влаги и пыли условиях. Передвижной кассетный улей легко превращаются в стационарный, и наоборот – достаточно снять его с борта, установив на подставку.

Возможности автоматики

Автоматика принимает участие в управлении следующими устройствами: циркуляционным насосом, термостатическими головками, сервоприводами, термостатическими клапанами или газовой горелкой.


Устройство коллектора для теплых полов на автоматике

  • Управление циркуляционным насосом – это самый простой способ контроля над работой водяного пола. Устройство позволяет включать/отключать насос в зависимости от температуры воды в трубах. Этот способ управления не подходит для дома, где стоит один общий насос, поскольку система отключает отопление во всем помещении. Зато этот способ контролирования температуры в доме идеально подходит для помещений, где стоит несколько насосов;
  • Управление с помощью термоголовки – это полуавтоматическая система управления, которая позволяет отключать отопление при определенных условиях. Например, термоголовка закрывает трехходовой клапан сразу, как только зафиксирует высокую температуру воды в трубах. Низкая температура теплоносителя запускает обратную реакцию – система открывает клапан трубы с горячей водой;

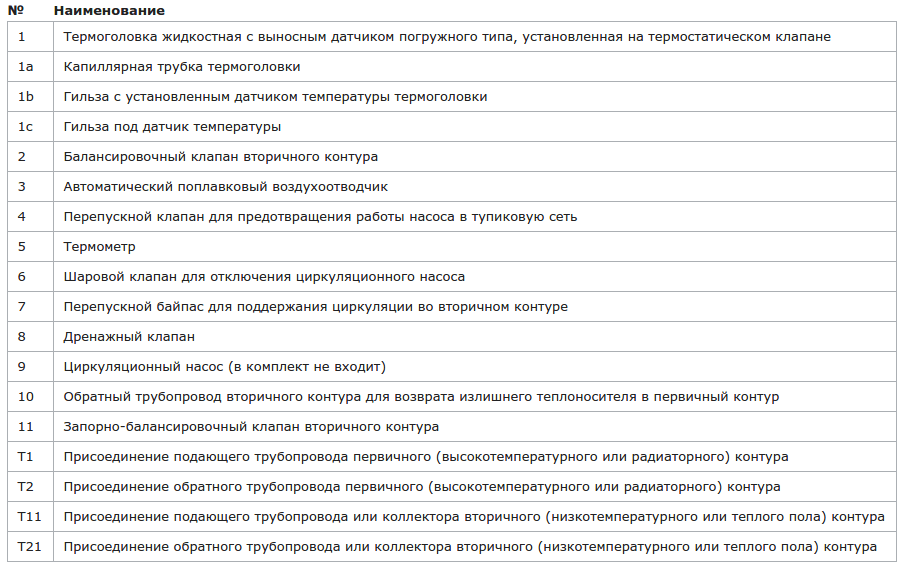

    Смесительный узел для теплого пола Valtec на 2-4 контура

  • Управление сервоприводами. В этом случае на коллектор монтируется сервопривод, с помощью которого производится регулировка подачи теплоносителя в разные контуры. Контроллер такого типа отлично подходит для регулирования температуры в нескольких помещениях одновременно;
  • Погодозависимый контроллер регулирует температуру пола в зависимости от погодных условий. Система состоит из сложного комплекса датчиков и контроллеров, часть из которых устанавливается на улице, а другие – в квартире. Такой способ позволяет сэкономить до 20–30% расходов газа или 15% дров на обогрев помещения.

Что же касается частных домов с 2–3 комнатами, то для них необязательно устанавливать дорогие и сложные автоматические системы. Для эффективного управления достаточно автоматики для циркуляционного насоса или обычного механического вентиля.

Какие бывают терморегуляторы

Перечислим тезисно, какие бывают терморегуляторы.

  1. Снабженные одним датчиком, предназначенные для контроля теплоносителя (термоголовки) или температуры воздуха.
  2. Двухдатчиковые, определяющие нагрев пола (полезно для предотвращения и перегрева напольных покрытий, к примеру, ламината) и воздуха в комнате.
  3. Многодатчиковые, имеющие точки контроля внешней среды, расположенные вне дома или квартиры.
  4. Механические и цифровые, предназначенные для точной установки значения контрольного параметра или пределов его изменения.
  5. Программируемые, позволяющие задать временные интервалы применения тех или иных значений контрольных параметров.
  6. Блоки управления или терморегуляторы, допускающие объединения в общую сеть.
  7. Накладные, монтируемые на поверхность стены.
  8. Врезные, подразумевающие расположение в коробке, встроенной в стену.

Виды терморегуляторов

К перечисленным общим категориям разделения терморегуляторов, можно добавить наличие дистанционного управления инфракрасными излучателями, радиосигналом, модулями беспроводной связи, в том числе – с использованием компьютерных протоколов.

Однако, даже применяя простые средства контроля и регулировки – легко добиться не только отличного уровня комфорта в комнатах, но и значительно экономить на оплате электричества или газа.

Стеллаж из ящиков

Принцип электрического подключения

Циркуляционные насосы работают от сети 220 вольт. Используют обычное подключение, но рекомендуется выделенная линия. Понадобится 3 провода, вилка и розетка на три контакта. Питание также может быть организовано через клеммы напрямую. Последние ставятся под крышку к соответствующим буквам, а провода разделяются по цветам. N — ноль, полностью или частично голубой. Заземление имеет особенный значок, зелёный, иногда в сочетании с жёлтым. L — фаза, практически любого окраса (кроме названных выше).

Создав связь, монтажную коробку закрывают и затягивают винтом. В зависимости от производителя, иногда требуется обработка герметиком. Кабеля должно хватать до разъёмов питания.

От состояния насоса зависит работа всей системы, поэтому рекомендуется сделать резервную подачу электричества. Обычно размещают стабилизатор на аккумуляторах. Даже автоматическое отопление будет расходовать не более 300 Вт, поэтому достаточно приобрести устройство на 400—450 Вт. А также учитывайте ёмкость батарей.

Контролер управления зонами отопления COMPUTHERM Q4Z

COMPUTHERM Q4Z на сайте производителя.

Есть беспроводной аналог.

Это замечательное устройство и в нем реализовано даже больше, чем мог придумать я: три, суммирующих разные зоны, выхода и возможность ручного управления зонами.

Такой контроллер мне бы подошел если бы не одно но.

К контроллеру зон можно подключить любой комнатный термостат переключения. Так написано в паспорте и это можно понять, что термостат должен иметь нормально разомкнутые контакты.

Так уж исторически сложилось, но большинство терморегуляторов у меня оказалось более подходящих для управления электрическим теплым полом. Они выдают управляющий сигнал в виде 220В.

Вот классическая схема подключений терморегуляторов для отопления теплыми полами:

Этот сигнал, кроме управления обогревателем, можно использовать для управления насосом или моторизированными головками. Для логических операций с полученными сигналами такого вида уже нельзя применить это устройство.

Не понимаю зачем так делается и почему бы не вывести просто контакты реле — это был бы универсальный способ. Хотя с другой стороны монтаж удобнее без лишних перемычек в установочной коробке — приходящий провод 220В и уходящий провод на теплый пол садятся на соответствующие клеммы без дополнительных соединений. Тут помогли бы два дополнительных контакта на терморегуляторе чтобы можно было снять или поставить перемычку.

Есть еще один фактор — цена в России, которая составляет 8000р. Как цена 1547грн на Украине превращается в цену 8000р в России?

Но нашел бы кому привести его с Барабашово, будь он мне нужен.

Мне не подойдет, поскольку требует только контакты реле.

индивидуальные и групповые контроллеры отопления

центры коммутации (центральные планки)

датчики температуры теплого пола

датчики наружной температуры воздуха

сервоприводы коллектора теплого пола

термостатические головки

Принципиальная разница – автоматическое или ручное управление

Для того что бы сделать выбор в пользу ручного варианта управления или сделать ставку на то, что автоматика для управления лучше, надо разобраться в базовых понятиях. Нужна ли автоматизация отопительного оборудования? Насколько этот трудоемкий процесс и дорогой. Удобна или практична ручная регулировка отопительной системы?

Следует сказать, что для отопления, в котором основная ставка делается на жидкий теплоноситель, механизмы контроля и регулировки выглядят куда сложнее, чем в случае с электрическими аналогами теплых полов. Вся сложность заключается в том, что управление водяным полом осуществляется в постоянной динамике. Для того, что бы получить заданную температуру в отапливаемом помещении, добиться того, что бы поток горячей воды достигал самых крайних участков водяной петли, необходимо менять технологические параметры каждого элемента оборудования. Показания термостата влияют на работу трехходового клапана и работу насоса, расходомер определяет скорость и интенсивность потоков теплоносителя в каждой водяной трубе.

Взвалить на себя бремя самостоятельной ручной регулировки работы каждого прибора, значит забыть о покое и комфорте. Данная картина характерна для полноценной отопительной системы теплых полов, работающей на основной обогрев жилого помещения. Здесь автоматика для теплого пола играет ключевую роль в поддержании оптимального режима работы.

Порядок установки циркуляционного насоса в систему отопления

Управление циркуляционным насосом

Для того чтобы обеспечить определённую скорость теплоносителя в напольной магистрали, на выходном контуре устанавливают циркуляционный насос. Он призван нагнетать охлаждённую жидкость в теплообменник, который находится в котле.

Для каждой ветки магистрали рекомендуют устанавливать свой циркуляционный насос со своим терморегулятором. Это необходимо для того, чтобы иметь возможность управлять температурным режимом индивидуально в определённом помещении.

Если напольное отопление оборудовано только одним насосом и одним блоком управления, то обогрев будет поддерживаться на одинаковом уровне во всех помещениях. Система отключится не только в комнате, где температура превышает норму, но и в помещении с более сниженным показателем. Автоматика для тёплого пола, контролирующая работу насоса, представлена следующими элементами:

  • датчик температуры; оборудование устанавливают на контуре с охлаждённой водой; он передаёт данные термостату;
  • термостат; оборудование призвано анализировать температуру, которая была установлена для определённого помещения, и данные, переданные с датчика; при снижении показателей, термостат отключает или включает циркулятор;
  • гистерезис; устройство обеспечивает гармоничную работу системы; задаётся резервный промежуток температур; он может быть от +/-1 до +/-10 градусов; если на терморегуляторе было установлено 30 0С, на гистерезисе +5 0С, то насос отключится уже при температуре 25 0С; его включение произойдёт при нагреве теплоносителя до 35 0С;
  • блок бесперебойного питания ИБП или генератор; оборудование обеспечит постоянную работу насоса и автоматического управления, независимо от электропитания.

Рекомендуем: Каким может быть основание под тёплый пол?

Вместо термодатчика на циркулятор устанавливают реле давления. Устройство определяет интенсивность подачи теплоносителя в магистраль. Вода циркулирует в системе под давлением 4-6 бар. При повышении показателя реле отключает насос. В систему вода поступает под низким давлением, что снижает интенсивность обогрева. При снижении давления в магистрали реле включает циркулятор.

Основные неполадки и их решение

  • Самая частая поломка – это неправильное функционирование блока управления либо его полный отказ. Вы можете самостоятельно продиагностировать его, используя тестер: подайте ток на принимающую клемму и измерьте его на другой клемме, которая отдаёт энергию на нагревательный элемент. Если тока нет, это значит, что датчик следует отдать в ремонт, ведь самостоятельно вы не сможете исправить эту поломку.
  • Вторая распространённая поломка – это отказ или неправильная работа датчика температуры. Чтобы убедиться в его неисправности, используйте мультиметр и измерьте сопротивление датчика. Нормальные показатели указаны в инструкции (обычно 5-45 кОм). Если показатели не совпадают, то датчики температуры следует заменить на новые.

Заключение

В заключение стоит сказать о том, что датчик управления теплым полом – незаменимая вещь. Блок управления не только помогает настроить нагрев пола, но и сэкономить электричество. Лучше всего экономят программируемые панели управления, однако их цена значительно выше моделей иных классов.

Большая экономия (до 30%) происходит благодаря тому, что вы, выбирая нужную температуру пола, не направляете лишнее напряжение на нагревательные элементы, а соответственно, не расходуете излишки энергии.

Современные системы управления теплыми полами

Электрический подогрев

Для управления нагревом пола используют механические и электронные термостаты, которые с помощью выносного щупа снимают показания и поддерживают температуру на заданном уровне, в не зависимости от окружающей среды и времени суток.

Программируемые терморегуляторы позволяют включать подогрев поверхности в заданное время, дни и недели, и благодаря этому получать значительную экономию. Они снабжены такими функциями, как утренний подъем, рабочий день, вечер, подготовка ко сну. Некоторые модели оснащены функцией антизамерзания, поддерживая в помещении минимальную положительную температуру, тем самым препятствуя промерзанию помещения при отсутствии людей.

Имеются спаренные контролеры термостаты, позволяющие с одного места производить управление электрическими теплыми полами в разных помещениях. Данные устройства позволяют сэкономить на покупке одного контролера, вместо нескольких отдельных экземпляров, что в денежном эквиваленте будет намного дороже.

Модели термоконтролеров с радиодоступом позволяют работать с четырьмя отдельными модулями. Показания с датчиков выводятся на дистанционный пульт и имеется возможность отслеживать температуру пола и воздуха в комнатах. Электронные многозональные программируемые микроконтроллеры с доступом по радиоканалу объединяются в исполнительные модули, состоящие из отопительных элементов теплый пол и электрических радиаторов. Такие устройства подключаются в систему умный дом и позволяют мониторить режимы в каждой комнате по отдельности, а также устанавливать дни, недели, время работы.

В данный момент на рынке появились встраиваемые модули MCS 300. Данное устройство может использоваться для управления электрическим отоплением через wifi интерфейс. В домашней сети через вай фай роутер, позволяет подключаться к таким устройствам через специальные программы из любой точки земного шара. С помощью программы можно одновременно взаимодействовать с 32 термостатами. Доступ к устройствам из нескольких мест, в том числе через интернет. Посредством мобильного телефона, планшета или компьютера устанавливается режим работы, время и градусы.

Помимо MCS 300, применяются устройства для управления через сеть GSM, посредством смс команд. Данный пульт является частью умного дома и позволяет получать оперативную информацию о состоянии датчиков через сообщения, такие как проникновение, температура, освещение, потребление ресурсов (например, вода и свет). Также через смс команды можно заблаговременно включить подогрев полов, бойлер и прочее.

Водяная система

От способности системы управления водяным теплым полом своевременно реагировать на изменение температуры не только теплоносителя, но и на состояние внешней среды, зависит чувство комфорта от пребывания в помещении. И чтобы сократить инерцию системы, устанавливаются контролеры с погодозависимыми регуляторами, комнатными термостатами и сервоприводами заслонок на каждой петле отопления.

Данный узел предназначен для поддержки заданной температуры и контроля расхода теплоносителя в контуре отопления. Он снабжен необходимой регулировочной аппаратурой и элементами, обеспечивающими стабильную работу контура, а также предотвращающими работу насоса на закрытую заглушку.

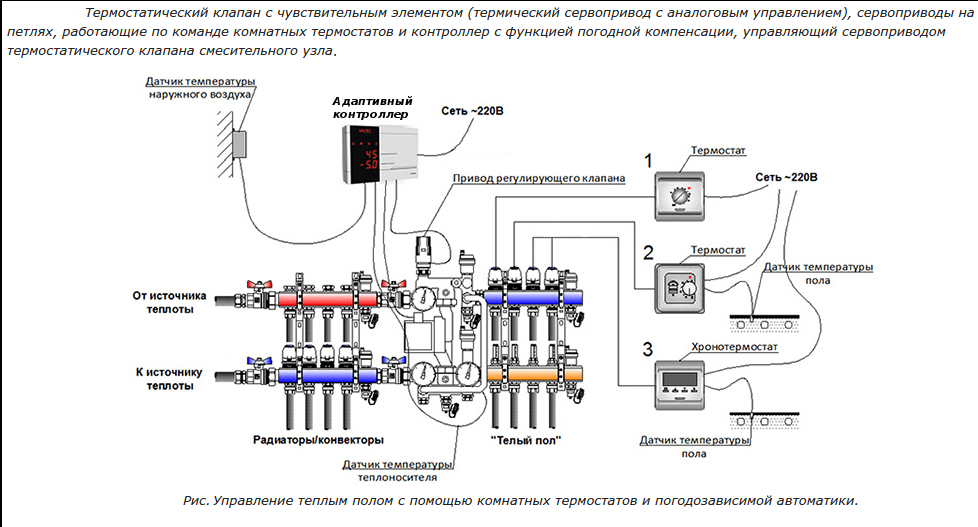

На рисунке ниже представлена адаптивная схема термоконтролера с ПИД регулятором, регулирующим состояние теплоносителя в зависимости от температуры снаружи.

Благодаря наличию в данных контролерах цифрового интерфейса, имеется возможность подключения к системе умный дом для беспроводного контроля и настройки параметров через сеть и интернет.

Вот и все, что хотелось рассказать вам о том, как сделать автоматическое управление теплым полом своими руками. Как вы видите, способов достаточно много и можно выбрать подходящий вариант не только для электрической системы подогрева, но и для водяной. Надеемся, наша инструкция была для вас понятной и полезной!

Автоматика для водяного теплого пола

В предыдущей статье смесительные узлы теплого пола были рассмотрены варианты подключения водяного теплого пола к системе отопления. Напомню основные рабочие элементы насосно-смесительного узла. Это насос, смесительный клапан и гребенка. Этого вполне достаточно для полноценного телпого пола.

Простейший насосно-смесительный узел обеспечит полноценный теплый пол. Он гарантирует равномерность прогрева, позволяет настроить ровную комфортную температуру поверхности пола. Зачем тогда дополнительно регулировать пол?

Автоматика позволит сэкономить на топливе или электроэнергии. Это первая причина. Вторая – это напольные покрытия. Ламинат, паркет и другие напольные покрытия могут требовать определенные ограничения температуры. Именно для этого необходимы регуляторы с датчиками температуры пола.

По каким параметрам регулируется теплый пол?

Температура теплоносителя регулируется собственно насосно-смесительным узлом. Ее можно выставить один раз и забыть. О двух других поговорим подробнее.

Известно, что комфорт и экономичность являются взаимоисключающими понятиями в отоплении. В любом регуляторе в системе отопления есть два режима: КОМФОРТ и ЭКО. Также мало совместимы регулирование полов по температуре воздуха и по температуре поверхности пола.

Работы теплых полов достаточно, чтобы полностью отопить дом даже в морозы. А как быть в межсезонье? На большей части территории стран СНГ в отопительный сезон преобладает не сильно низкая температура в районе 0 o C. Скажем, мы хотим, чтобы по полу было комфортно ходить. Для этого мы установим регулятор температуры поверхности пола на 26 0 o C. Но этого слишком много для отопления дома, когда за окном плюсовая температура. В комнатах может быть жарко. Повышенная температура воздуха означает убытки. Другой вариант. Мы регулируем теплый пол по температуре воздуха в помещении. Тогда в некоторые промежутки времени пол может быть остывшим и некомфортным для хождения.

Если Вы решили установить комнатные регуляторы для управления теплыми полами, то для жилых комнат хорошим выбором будут суточные или недельные программируемые регулуляторы с возможностью подключения датчика температуры пола. Это позволит Вам разделить по времени суток принцип управления теплым полом. Когда все дома, к примеру, с 6 до 9 и с 18 до 22, будет поддерживаться комфортая температура поверхности пола. А в ночное и рабочее время регулирование производится по температуре воздуха.

Итак, мы установили комнатные термостаты. По какому принципу работает автоматика теплого пола?

Как регулируется температура в отдельной комнате? На каждой петле теплого пола, которой нужно управлять, на коллекторе устанавливается сервопривод. Сервопривод открывает или закрывает этот контур. Если в комнате один контур теплого пола, то эта комната перекрывается одним приводом. Если в комнате больше контуров – значит несколькими. Сервоприводами управляет комнатный регулятор. Он может подключаться одновременно к нескольким приводам. Когда в комнате температура поднимается выше установленной – комнатный термостат дает команду приводам, и они перекрывают конутр. Когда температура ниже установленной – контур открывается.

Представим, что на всех выводах коллектора стоят сервоприводы. Существует вероятность, что они одновременно закроют все контуры. Тогда насосу будет некуда гнать воду, это для него вредно. Эту проблемку можно решить тремя путями:

  • установка байпаса с перепусным клапаном (когда давление после насоса сильно увеличится – клапан откроет путь воде через байпас);
  • установка электронного насоса (такой насос сам решит эту проблему);
  • установка блоков управления между клапанами и комнатными регуляторами (в них заложены функции защиты насосов).
