Монтаж газгольдера в частном доме: советы, нюансы и правила установки

Что такое газгольдер

По сути, это емкость для газа, которая необходима для отопления помещений различного метража. Однако этим функции газгольдера не ограничиваются, дополнительно это всегда в доме горячая вода и выработка электроэнергии. Если владелец дачи или частного дома приобретает газгольдерный сосуд, то способен тут же решить ряд актуальных для себя проблем. Емкостный газ дешевый, а его выработка обеспечивает теплом помещения до 20 квадратов. Автономная газификация частного дома под ключ считается особенно востребованной услугой.

Устройство газгольдера

Заполненная газом емкость имеет разные размеры, обусловленные индивидуальными запросами потребителей. Устройство газгольдера может быть заполнено пропаном, бутаном или метаном, что определено ценовой политикой. Израсходовав газгольдер в отопительный сезон, его требуется дополнительно заправить, так что сам баллон предназначен для многократного использования.

Что же касается конструктивных особенностей, сам газгольдер для дома может быть изготовлен из стали и железобетона с переменным или постоянным объемом. В первом случае речь идет о присутствии вертикального цилиндра и водой и расположенным в нижней части колоколом. Однако в современном мире приходят к выводу, что такие модели морально устарели, становятся неконкурентоспособными. На практике приветствуется применение конструкций с постоянным объемом.

Принцип работы газгольдера

Прежде чем обогревать коттедж или жилую дачу, рекомендуется разобраться, по какому принципу работают газгольдеры для загородного дома

Важно обеспечить не только исправность и правильный монтаж самой конструкции, но и ее безопасную функциональность, согласно технической документации. Установка газгольдера – работа, которой должны заниматься специалисты своего дела, а не частное лицо

Основной принцип работы газгольдера заключается в следующем: после испарения пропан-бутановая фракция проникает в реактор, где получает достаточное давление для дальнейшего перераспределения по развязке газопровода к потребителю. Если правильно рассчитать площадь и купить подходящий газовый резервуар, его содержимого должно хватить на год регулярного отопления жилых помещений без дополнительной заправки.

Требования к установке газгольдера

По незнанию можно воспринимать газгольдеры для частного дома, как классический вариант хранилища газа. В действительности это сложная система, необходимая для переработки газа в топливо, требуемое для работы бытовых приборов, отопления помещений. При установке такой альтернативы двухконтурному котлу следует учитывать следующие правила и понятия:

  • расстояние от газгольдера до жилого дома не менее 10 м, до заглубленного фундамента – не менее 2 м;
  • территория для установки сооружения должны быть ровной;
  • после засыпания резервуара участок запрещено бетонировать, засаживать;
  • расположение на участке, расстояние до забора не нормируется;
  • для установки газгольдера требуется разрешение и допуск для проведения подземных работ.
  • монтаж газгольдера проводится знающими специалистами;
  • расчет объема резервуара, исходя из габаритов отапливаемой площади.

Плюсы и минусы газгольдера

Это весомый шаг, который владелец домовладения должен тщательно обдумать, проконсультироваться со знающими людьми. Если выбрано автономное газоснабжение частного дома, требуется определить достоинства и недоставки эксплуатации такого современного оборудования. Изучая плюсы и минусы газгольдера, начинать рекомендуется с положительных моментов, актуальных для всех потенциальных покупателей. Основные плюсы следующие:

  • обеспечение электроэнергией, теплом и горячей водой;
  • мобильная станция, при обслуживании которой не возникает проблем;
  • длительный срок обслуживания;
  • газгольдер под ключ на самоокупаемости уже через 2-3 года;
  • безопасность для человека;
  • возможность получения кредита или рассрочки от фирмы-производителя;
  • доставка, гарант качества от производителя.

Прежде чем установить газгольдер одной из модификаций, требуется дополнительно ознакомиться с главными недостатками такой затеи. Это:

  • высокая стоимость газгольдера, дополнительная плата за услуги монтажа конструкции;
  • сложности в поиске добропорядочного и профессионального специалиста для монтажа и установки;
  • риск установки в зарез технической документации, ранее утвержденному проекту.

Наземный и подземный монтаж

При проектировании газоснабжения нужно определиться, как установить аппаратуру: на поверхности земли или в вырытом котловане. Каждому варианту присущи преимущества и недостатки.

Газгольдер наружной установки

Наружный газгольдер устанавливается на поверхности

У аппаратуры, установленной на поверхности земли, есть существенные плюсы:

  • для уличных моделей не нужно рыть котлован и оплачивать земляные работы по дальнейшему благоустройству участка;
  • под землёй активно проходят процессы коррозии, поэтому защита от них потребует дополнительных материальных вложений;
  • наземный монтаж — единственный вариант в случае высоких грунтовых вод на участке.

Минусы наземных газгольдеров:

  • повышенные требования безопасности, влекущие увеличение стоимости монтажных работ и аппаратуры;
  • сложность теплоизоляции — при понижении температуры воздуха замедляется переход жидкой фракции в газообразное состояние, падает давление в системе подводящих труб, останавливают работу газовые котлы;
  • трудности с размещением газгольдеров большого объёма на небольших участках, уменьшаются возможности спланировать участок исходя из ландшафтных предпочтений.

Подземный вариант

Подземный стационарный газгольдер

При небольших дополнительных затратах ёмкости, установленные под землёй, имеют множество преимуществ:

  • стабильная работа в любых климатических условиях — температура окружающего пространства не изменяется резко и не опускается до критических для процесса испарения величин;
  • повышенная безопасность — при утечке газа вероятность взрыва минимальна;
  • над ёмкостью остаётся свободная площадь.

Отрицательные стороны связаны в основном с общестроительными и земляными работами:

  • рытьё котлована для больших газгольдеров потребует работы на участке тяжёлой строительной техники, лишнюю землю придётся куда-то вывозить;
  • необходимость обустройства надёжной подушки под ёмкость;
  • повышенные требования к антикоррозийной обработке;
  • на глинистых грунтах необходима защита от подвижек.

При всех минусах дополнительные затраты окупаются за счёт удобства эксплуатации, безопасности, отсутствия дополнительного оборудования на поверхности.

Особенности конструкции баллонов

Емкости для хранения сжиженного газа имеют 2 вида конструкции:

  1. Вертикальные емкости имеют преимущество в установке на ограниченном пространстве. Но в климатических условиях России от него лучше отказаться.

Это связано с малой площадью поверхностного испарения газа для подачи его в магистраль. Вертикальная конструкция напоминает термос, препятствующий подогреву теплом земли жидкой фазы газа. Дополнительный обогрев выполняют электричеством, что экономически невыгодно.

Большая поверхность испарения и естественный подогрев жидкой фазы теплом земли позволяют создать рабочее давление в газопроводе.

Выбираем газгольдер, важные нюансы

На сегодняшний день на рынке газового оборудования представлен широкий выбор газгольдеров, как российского, так и европейского производства. Зарубежные фирмы широко рекламируют свою легкую тонкостенную продукцию, уверяя покупателей, что они обладают повышенной прочностью из-за использования особых марок стали.

Российские модели, наоборот, производятся из более толстой стали с серьезным запасом прочности

Очень важно при выборе обратить внимание на срок службы такого газового хранилища

В связи с этим также не рекомендуется сегодня приобретать “бэушную” емкость, которую зачастую предлагают западные продавцы. Это очень опасно, поскольку емкость, скорее всего, находилась в земле, лет двадцать, а то и двадцать пять, где-нибудь в Польше или Чехии.

Она прошла капитальный ремонт и даже может иметь приличный вид, но сложно сказать о внутреннем состоянии металла стен.

Такая емкость может оказаться бомбой замедленного действия.

Еще один момент, на который нужно обратить внимание — тип расположения: вертикальный и горизонтальный. Специалисты советуют горизонтальную емкость, которая имеет большую производительность по газу

Те владельцы, которые установили такие стандартные хранилища, каждую весну имеют проблемы с газоподачей.

Собственнику газгольдера нужно позаботиться о прочности конструкции. Поскольку газ в емкости, образует пары, давление внутри в нем всегда высокое. С целью, чтобы стенки сосуда смогли выдержать этот напор, их толщина должна быть не менее 10-12 мм и выполнена из прочной конструкционной стали.

Виды газгольдеров

Такие устройства используют уже несколько десятилетий. Раньше они отличались большими размерами и цилиндрическими формами, регулировались по высоте и использовались для снабжения газом целых городских районов. Данный тип систем называется газгольдерами переменного объема, в ряде городов такие установки до сих пор сохранились.

Что представляет собой газгольдер для загородного дома сегодня? Варианты резервуаров используются для обеспечения газом частных объектов, дач, коттеджей, отличаются компактными формами.

Наземный

Их установка выполняется на поверхности земли. Такой газгольдер выгоден тем, что его легче обслуживать и проще выявлять следы коррозии и иные повреждения. Не стоит забывать, что в случае такой установки в зимнее время воздушно-газовая смесь резко теряет способность к испарению, да и вариант подразумевает дополнительные мер, направленные на обеспечение безопасности.

Наземный газгольдер для частного дома

Главное условие, о котором необходимо позаботиться в первую очередь – на емкость не должны попадать лучи солнца. Хоть корпус газгольдера и способен выдерживать высокие температурные режимы, но для дополнительной безопасности монтировать его рекомендуется в тени.

Для экономии места на территории, наземные газгольдеры выбирают вертикального типа с небольшим объемом, соединяя их в общую сеть.

Подземный

С первого взгляда монтаж такого газгольдера повлечет за собой дополнительные финансовые расходы, связанные с работой специальной землеройной техники. Но подземный вариант размещения обеспечит установке защищенность от холодного воздуха, дополнительную степень безопасности и постоянное давление газа на одинаковом уровне.

Чтобы защитить резервуар от промерзания и повреждений механического характера, подземные емкости вкапывают на уровень не менее 0.6 м. В отношении объемов газгольдеров, на загородном участке легко можно разместить емкость вместимостью от 2 500 до 10 000 литров, не портя при этом внешний вид ландшафта. Резервуар вкапывается в землю таким образом, что над поверхностью остается лишь горловина, к которой подключается узел для выполнения заправки. Газ в дом подается по трубам.

Вертикальные

Внешне они напоминают большие бидоны, занимают на участке не много места. Но если планируется большое потребление газа, то резервуар обеспечивается испарителем, помогающим создавать необходимое давление газа. Данная мера увеличивает общую стоимость оборудования, повышает эксплуатационные затраты.

Вертикальные газгольдеры

Варианты вертикальных установок выгодны, если потребление газа запланировано для приготовления пищи и подогрева воды в летний период, когда расход такого топлива для подобных целей минимален.

Следует также учесть, что вертикальные емкости в большинстве случаев предназначены для подземного монтажа, так что стоимость работ по их установке автоматически возрастает.

Горизонтальные

Горизонтальные газгольдеры выбирают чаще

Наиболее распространенный вариант газгольдеров с большой площадью испарения «жидкой фазы». В такой емкости всегда имеется необходимое количество газо-воздушной смеси, способной создавать необходимое давление при повышенном потреблении. Для обеспечения необходимого испарения хватает естественных условий, дополнительные приспособления не требуются, что влечет за собой экономию денежных средств. Горизонтальные установки могут создавать нужный уровень давления даже во время сильных морозов. Есть только один существенный недостаток – под установку потребуется много свободного места.

Мобильный

В случае, если вы планируете пользоваться загородным домом не круглый год, либо нет достаточного пространства ля размещения стационарного газгольдера, рекомендуется использовать мобильную версию. С ее помощью вы обеспечите газом загородный дом в летний сезон, а на зиму перевезете установку в другое место. Под монтаж оборудования специальная техника не потребуется, свободное пространство участка будет занято временно. Стоимость таких газгольдеров довольно приемлема, потому что объем их составляет всего пять – шесть сотен литров.

Мобильный газгольдер для частного дома

Схема подключения к дому

Схема подключения газгольдера регламентируется положениями строительных норм и правил. Установкой резервуаров, а также подведением топлива в дом должны заниматься специалисты, которые имеют допуск к данному виду работ.

Во время подведения газа из хранилища к дому нужно соблюдать следующие требования СНИПов:

  • Минимальная глубина прокладки труб газопровода составляет 1,5 метра;
  • 1% уклон трубопровода;
  • Необходимость в обработке металлических частей, которые находятся под землёй;
  • Установка сборника конденсата;
  • После ввода в здание газопровод подсоединяют к газовому котлу, затем к другим потребителям.

Вертикальные газгольдеры

Такие конструкции чаще предназначены для подземной установки, поэтому дополнительно придется заказывать земляные работы. Вертикальные газгольдеры более компактные, что особенно актуально в частных домах с незначительной придомовой территорией. Газ для заправки берется привозной, поэтому конструкция должна быть доступной, но при этом желательно выбрать охранный объект. Вот лучшие газгольдеры в заданном конструктивном исполнении:

  • название модели – Chemet 5 (Польша);
  • цена – 350 000-430 000 рублей;
  • характеристики – разная емкость резервуара, стальной сосуд, объем – 4850 л, подземное, горизонтальное исполнение;
  • плюсы – длительная эксплуатация даже при попадании в грунт талых и сточных вод, инновационные технологии, гарантия качества;
  • минусы – высокая цена.

Вот еще один газгольдер для частного домовладения, на который рекомендуется обратить особое внимание при необходимости отапливать, коттедж, дачу:

  • название модели – Antonio Merloni 2250 (Италия);
  • цена – 120 000 рублей (в стоимость не входит монтаж);
  • характеристики – 2250 литров, вертикальная конструкция для подземной установки, наличие защитного мешка из полимерных материалов, защита от статического напряжения и грунтовых вод;
  • плюсы – надежная замена котла, которая будет не так дорого стоить, покупателей радует длительность эксплуатации.
  • минусы – отсутствуют.

Третий газгольдер для дома, также зарекомендовавший себя с лучшей стороны, представлен ниже:

  • название модели – АвтономГаз (Россия);
  • цена – до 150 000 рублей;
  • характеристики – наличие защитного слоя резервуара, огромный ассортимент моделей в каталогах, несколько параметров объема резервуара;
  • плюсы – отличный по характеристикам газгольдер для бытовых нужд по доступной цене от отечественного производителя;
  • минусы отсутствуют.

Как это работает?

Газовая плита, подключенная к баллону сжиженного газа – явление нередкое. По такому же принципу можно подвести голубое топливо к газовому котлу, чтобы обеспечить отоплением и горячим водоснабжением весь дом. Только понадобится емкость побольше или даже несколько резервуаров со сжиженным газом.

В качестве топлива в таких системах используется аналог природного газа, который состоит из смеси бутана и пропана. Эта смесь называется СУГ – сжиженный углеводородный газ.

Чтобы организовать систему автономного или альтернативного газоснабжения дома, необходимо соединить в единую систему следующие элементы:

  • емкость для хранения СУГ – одна или несколько;
  • испаритель (регулятор давления) для газа;
  • газовые трубы;
  • элементы управления системой;
  • приборы, которые работают на сжиженном газе: плита, колонка, котел и т.п.

Специальные газовые приборы для автономного газоснабжения загородного дома не нужны. Если котел или колонка может работать от магистральной газовой сети, то и баллон или газгольдер к ней подключить можно. Это очень удобно, если в дальнейшем планируется подвести к дому централизованную газовую магистраль, не придется менять оборудование.

Автономное газоснабжение частного дома обычно осуществляется с помощью специальной емкости — газгольдера, из которого по трубам распределяется сжиженный газ (+)

Основная причина, по которой владельцы частных домов отказываются от электрических и твердотопливных котлов для отопления пользу газовых агрегатов, состоит в относительно невысоких эксплуатационных расходах.

Газ, в том числе и сжиженный, обходится дешевле, чем электричество или уголь. Разница покрывает даже расходы на монтаж автономной системы газоснабжения.

Еще одно преимущество котлов на сжиженном газе – высокая степень автоматизации оборудования. Если работа приборов, потребляющих газ, настроена правильно, они будут включаться и выключаться автоматически, подогревая при этом теплоноситель и/или горячую воду до установленной температуры.

Это удобно, а также позволяет оптимизировать расход газа. Если соблюдены все меры безопасности, сжиженный газ можно хранить очень долго, отбирая только необходимое количество. Можно заправлять газгольдер или баллоны только один-два раза в год.

Особенности монтажа подземного горизонтального резервуара

Таблица 3. Последовательность монтажа подземного горизонтального резервуара

Последовательность действийФотопример
После выбора модели газгольдера, необходимо подготовить котлован для его размещения. Место установки надо оградить желтой лентой с надписью «Опасно».
Далее, необходим монтаж гравийной подушки безопасности и бетонной основы. Иногда можно просто залить бетон.
Емкость спускают при помощи крана и закрепляют на специальные штифты с и тросы из стали.
Следующий шаг – подготовка траншеи для газопровода и прокладка труб.
Устанавливаете дополнительное оборудование на емкость по инструкции.
Тестируете систему до закапывания. Затем, засыпаете землей.

Чтобы вам было проще представить, как происходит монтаж, посмотрите видео по теме.

Видео: установка газгольдера

Если у вас есть специальная техника для рытья котлована, а также оборудование для тестирования газгольдеры, можете приступать к самостоятельному монтажу оборудования. Если нет, можете обратиться к профессионалам и заказать установку под ключ.

Установка газгольдеров для частного дома под ключ с ценами

В разных городах есть много организаций, которые предлагают продажу и установку газгольдера под ключ. Например, в Москве компания «ГазТеплоСтрой» предлагает резервуары от производителя «Еврострой» с полным монтажом.

Вариант установки двух резервуаров под ключ

Автономная газификация дома площадью до 200 м² будет стоить 195 тыс. р. В эту цену будет входить:

  • резервуар на 2 700 л;
  • регулятор давления Рего;
  • запорная арматура;
  • плита для фундамента;
  • газопровод длиной 20 м;
  • ввод в дом;
  • выезд специалистов;
  • установка и опрессовка системы;
  • гарантийное обслуживание.

Дополнительно можно заказать земельные работы за 15 тыс.р. а заправка обойдется в 36 тыс.руб. Стоимость работ под ключ меняется в зависимости от объема резервуара, но во всех организациях она начинается с 200 тыс.руб.

Почему газгольдеры АвтономГаз лучше

Газгольдеры АвтономГаз отличаются высочайшим качеством изготовления, уникальной конструкцией, разработанной с учётом российских условий, и крайне низкой стоимостью обслуживания.

Изготовитель газгольдеров АвтономГаз, польский завод Chemet, является единственным предприятием Евросоюза, допущенным к изготовлению сосудов для опасных веществ под сверхвысоким давлением. Таким опытом и такими высокими требованиями к качеству не может похвастать ни один другой производитель ни в России, ни в Европе.

Материал газгольдеров АвтономГаз — специальная сталь, не подверженная коррозии. Её дополнительно защищает ударопрочное покрытие из полиуретана. В результате срок износа резервуара растягивается на 150 лет, а протектор электрохимической защиты служит не год, как у российских газгольдеров, и не пять лет, как у других газгольдеров из Европы, а по меньшей мере пятнадцать лет.

Другие элементы системы автономной газификации подобраны не менее тщательно. Арматура газгольдера снабжена скоростными клапанами для защиты от вандальных воздействий и предохранителем, который предотвращает переполнение резервуара. Конденсатосборник, которым комплектуется каждый газгольдер АвтономГаз, исключает прекращение подачи газа в сильный мороз и попадание жидкого бутана в котёл, а газопровод, сделанный из особой марки полиэтилена, выдерживает воздействие сжиженного газа в пять раз дольше обычного.

Такое внимание к деталям делает газгольдеры АвтономГаз более долговечными, более надёжными и более безопасными, чем газгольдеры других компаний. А бесплатное обслуживание, которое предоставляет АвтономГаз, позволяет нашим клиентам экономить десятки тысяч рублей в год

Принципы монтажа

Монтаж газгольдера для дома требует привлечения спецтехники. Основные этапы работ:

  1. Подготовка приямка и траншеи для трубы газопровода. Согласно чертежам, роется котлован под газгольдер. На дно укладывается и утрамбовывается песчано-гравийная подушка.
  2. Обустройство фундаментного основания толщиной от 16 см, которое не дает резервуару всплыть под воздействием подвижек грунта:
    • заливка монолитной железобетонной плиты;
  3. если газгольдер сразу закреплен на полнотелой железобетонной плите, то он вместе с ней устанавливается в приямок.
  4. Емкость опускается в приямок, на металлические крепления, наносится антикоррозийное покрытие.
  5. Обустраивается электрохимическая (анодно-катодная) защита резервуара от коррозии под воздействием влаги и блуждающих токов.
  6. Монтируется газопровод из полимерной трубы, траншея засыпается песком, на расстоянии около 50 см от поверхности прокладывается синтетическая сигнальная лента.
  7. Приямок засыпается песком, при этом расстояние от поверхности земли до верхней точки емкости должно составлять не менее 60 см. Шильдик с информацией о газгольдере и арматура резервуара должны располагаться над поверхностью земли. Доступ к горловине должен оставаться свободным, чтобы можно было заправлять емкость топливом.

Газгольдер – что это? Его роль в системе автономной газификации

Газгольдер − ёмкость из прочного сплава разной формы и объёма для хранения газа. Обычно газгольдеры выполняются из стали, сверху обрабатываются защитным покрытием и оснащаются системой антистатического напряжения.


Пример расположения газгольдера на участке

Такие бочки устанавливаются вне дома, что более безопасно, и заправляются не чаще одного раза в год. Стоимость заправки газгольдера существенно ниже цены за газ из магистральных сетей. Человек спокойно пользуется газгольдером для нужд отопления, нагрева воды, приготовления пищи и не зависит от цен на обслуживание газовой организации.


Схема автономного газоснабжения

Топливный бак – хорошая альтернатива газификации частного дома, особенно там, где нет централизованных газовых сетей. Заправляются ёмкости обычно бутаном, метаном, иногда смесями разных газов. Чаще всего процедура выполняется летом, так как именно в это время стоимость голубого топлива понижается. Многие отказываются от идеи установки автономной системы, увидев, сколько стоит газгольдер. Но не торопитесь с выводами, существуют виды газгольдеров, которые не так бьют по карману.

Правила размещения

Резервуар, предназначенный для обогрева дома, по отношению к остальным объектам размещают на определенном расстоянии:

  • от десяти метров – к жилым зданиям;
  • от двух метров – к заглубленным фундаментным основаниям других объектов;
  • расстояния до ограждений участка не определены.

Территория, отведенная под установку газгольдера, должна отличаться ровностью поверхности. По завершению монтажных работ и засыпки газгольдера, ее не бетонируют, не укладывают тротуарную плитку, не засаживают зелеными насаждениями.

Лучше всего расположить газгольдер возле ворот, чтобы обеспечить удобный подъезд для транспорта, осуществляющего его заправку. Но соблюдать такое требование необязательно, потому что современные газозаправщики способны подавать газ на расстояния от сорока метров.

Как только будут выданы технические условия на монтаж и необходимые чертежи, начинается рытье котлована. Стенки его должны быть пологими, глубина – не менее 1.9 м, ширина – 2 м. Параметры длины зависят от самого газгольдера и могут составлять:

  • 5 м – для установок на 4 850 л;
  • 7 м – под емкости на 6 400 л;
  • 10 м – для резервуаров на 9 200 л.

На дне котлована в обязательном порядке устраивается тридцатисантиметровая песчаная подушка, а если грунтовые воды протекают близко к поверхности, то к ней следует добавить еще и слой щебенки.

Действующий нормы на установку газгольдера гласят:

  • от верхней точки резервуара до поверхности земли должна оставаться глубина не менее шестидесяти сантиметров;
  • при установке используются опорные лапы, находящиеся в комплекте самой конструкции;
  • установка может выполняться на полнотелую бетонную плиту, толщина которой начинается от 16 см;

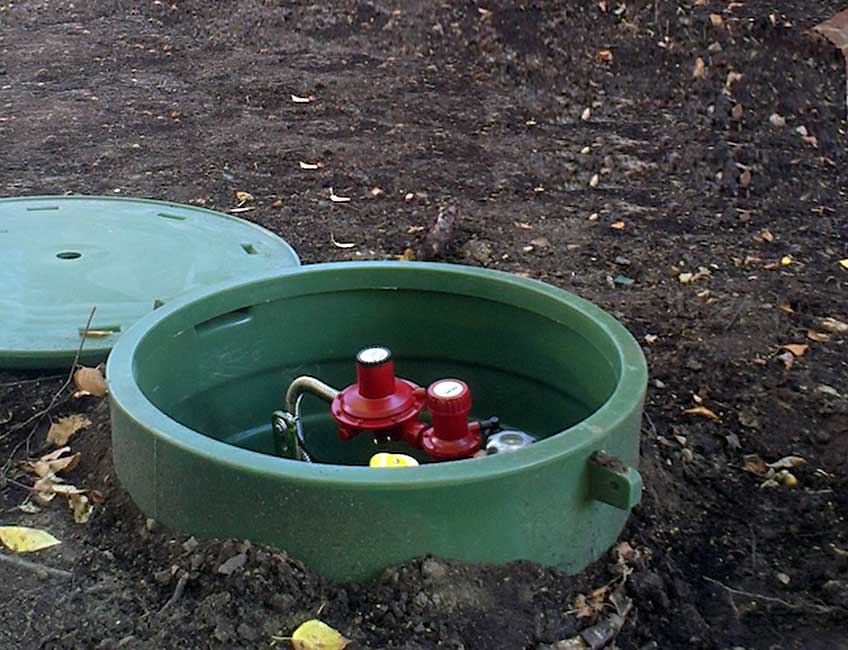

  • арматура газгольдера должна располагаться над поверхностью земли, для дозаправки к горловине должен быть предусмотрен свободный доступ с любой стороны;
  • шильдик с необходимой информацией по газгольдеру устанавливается над поверхностью земли.

Установка газгольдера для частного дома

Заключительным этапом монтажных работ считается засыпка емкости по всему периметру песком, который обеспечит отвод талых вод в нижние грунтовые слои.

Газгольдер в обязательном порядке оснащается электрохимической антикоррозийной защитой.

Проведение монтажных работ

Львиная доля установок бытовых газгольдеров традиционно выполняется в подземном варианте. Такой монтаж считается более приемлемым с точки зрения безопасности, плюс скрытый газгольдер не портит ландшафтный вид.

Также с учётом достаточно суровых климатических условий средней полосы монтажу газгольдеров в подземном варианте отдаётся больше предпочтений. Так меньше проблем с поддержанием устройства в рабочем состоянии при низких зимних температурах.

Как монтируют заглубленный резервуар

Выбрав подходящее по всем требованиям место на территории частного хозяйства, организуют работы по разметке участка, установке и выемке грунта. Размеры будущего котлована, что должен использоваться под газгольдер, определяют на основании документации резервуара. Изготовленный котлован дополнительно подготавливают под загрузку ёмкости:

  • укрепляют донную часть;
  • ставят на дне котлована каркас для фундамента с анкерным крепежом;
  • заливают каркас бетоном, включая основания анкерных шпилек.

После застывания бетонной заливки начинают монтаж резервуара. Для массивных газгольдеров может потребоваться аренда крана. Небольшие газгольдеры опускают в котлован с помощью лебёдок или подобных инструментов.

Спущенную в котлован ёмкость помещают на анкерные шпильки фундамента, выравнивают по горизонту, используя подкладки под лапами, закрепляют. Для крепления резервуаров, конструкция которых без опорных лап, используют металлические ленты или тросы.

Электрохимическая защита газгольдеров

На следующем этапе монтажа газгольдера выполняют работы по устройству защиты от коррозии. Обычные методы защиты здесь не подходят. Нужна качественная электрохимическая технология. Как правило, применяют одну из двух методик электрохимической защиты:

  1. Активная.
  2. Протекторная

Активная электрохимическая защита часто используется на резервуарах, изготовленных на российских предприятиях. Этот вариант защиты наиболее эффективен для металла, подверженного коррозии (в частности, сталь 09Г2С). Именно из такого типа металла сделаны газгольдеры российского производства.

Защита по катоду осуществляется электрической схемой, мощность потребления которой составляет 0,75 – 0,90 кВт. Довольно-таки затратная станция для частного хозяйства, но иного решения пока что не придумано.

Альтернатива для активной станции защиты – протекторная анод/катодная система. Эта конструкция тоже имеет свои недостатки, но избавляет потребителя от затрат на электроэнергию. Применяется в комплекте с резервуарами импортного производства. Принцип действия такой системы основан на «перехвате» активной коррозии металлом, обладающим повышенным электроотрицательным потенциалом (например, алюминий).

Для обоих методов электрохимической защиты необходимы соответствующие расчёты с упором на тип ёмкости, её габаритные размеры и прочие факторы. Расчётами определяется место установки электрохимического протектора или мощность активной катодной защиты. На стадии проектирования установки газгольдера этот момент должен обязательно учитываться.

Протекторные системы видятся более привлекательными с точки зрения экономии. Но применять их можно не ко всем типам резервуаров.

Заземление и защита от разряда молнии

Функции заземления газгольдеров, по сути, могут взять на себя системы электрохимической защиты. Однако от разряда молнии бытовой газгольдер защищать необходимо индивидуально в любом случае. Применительно к монтажу установки здесь возможны следующие действия:

  1. Изготовление контура заземления.
  2. Установка и заглубление контура по периметру котлована на глубину не менее 1,8 м.
  3. При необходимости (для подвижных грунтов) усиление контура арматурными элементами.

В конечном счёте, все элементы монтажа, входящие в систему газораспределительного устройства, необходимо объединить в общий контур заземления, чтобы тем самым обеспечивалась комплексная защита (согласно ПБ 12-609-03). Значение сопротивления общего контура допускается на уровне 10 Ом и не более того.

Молниеотвод устанавливается на расстоянии не менее 12 м от границы котлована газгольдера и соединяется с контуром заземления. Высота мачты молниеотвода делается не меньше 7 м.

Подходящие материалы

Выводы и полезное видео по теме

Подробно с особенностями монтажа газгольдера можно познакомиться в этом видеоролике:

Здесь описан порядок работ при автономной газификации частного дома:

Устройство собственной системы газоснабжения на участке – задача хлопотная и затратная. Однако пользоваться собственным газом очень удобно, заправку можно выполнять всего пару раз в год.

Кроме того, такая система дешевле, чем бесконечные счета за электроэнергию, да и твердое или жидкое топливо проигрывает газовому котлу в экономическом плане.

Раздумываете над обустройством емкости для автономной газификации? Или уже установили газгольдер на загородном участке? Пожалуйста, поделитесь с читателями вашим опытом эксплуатации такой установки, расскажите насколько оправданы финансовые расходы. Оставлять комментарии можно в блоке, расположенном ниже.

Заключение

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
