Уличная печь барбекю для дачи своими руками

Примерная схема печи из кирпича

Если Вам срочно нужно построить мангал, то можно воспользоваться проектом простой конструкции барбекю из кирпича. Необходимые детали:

Содержание

кирпичные стенки (так как используется небольшое количество, можно построить в полкирпича);
выступы боковые;
твердая площадка под сооружение.

После подготовительных этапов можно приступать к сборке своей красивой печи на даче.

Как сказано выше, под данную конструкцию нужна прямая и стойкая площадка, поэтому для сложных и тяжёлых мангалов нужен фундамент. Для удобства, мы подготовили информацию, чтобы вы смогли в домашних условиях это сделать.

Устойчивая и надёжная площадка должна быть приблизительно 50х50 см и ,самое главное, больше самого мангала. Чтобы соорудить долговечную поверхность, Вам необходимо:

снять плодородный слой грунта и при необходимости углубить на 25 см;
выровнять дно, используя гравий с щебнем (можно использовать песок для утрамбовки, но при этом углублять котлован в 2 раза больше);
обязательно уплотнять виброплитой или металлической трамбовкой;
если Вы используете тротуарную плитку и подобную, то далее насыпаем мелкозернистый песок перед покрытием;
если плитный фундамент (основа), то выкладываются арматурой прутья (10 мм толщиной) в виде сетки и в местах пересечения связывается.

НО! Для связи можно использовать пластиковые хомуты

ставим по краям опалубку и заливаем бетоном (можно использовать марку М250);
ждем, пока застынет в течение недели.

Принцип работы печи для барбекю, её отличия от мангала

Опытные мангальщики, через чьи руки прошли многие килограммы приготовленного мяса, хорошо знают, что на мангале продукт жарится только снизу за счет довольно горячего инфракрасного излучения тлеющего древесного угля. Верхний слой мяса на шампуре обдувается свежим воздухом и поэтому шампуры с продуктами нужно постоянно поворачивать.

Совсем по иному приготавливаются продукты в печи барбекю. Решетка, на которую они укладываются, размещается на 20-25 см ниже уровня боковых стенок и это имеет большое значение. В отличие от мангала, поддон для угля в печи для барбекю делается сплошным, без отверстий для получения тяги.

Уголь тлеет, а не горит. Продукты постепенно «доходят» в нежарком излучении тлеющего угля и тепла, отраженного от стенок конструкции. Причем копоть на стенках конструкции, словно зеркало, отражает назад все тепловое излучение, и продукты равномерно прогреваются со всех сторон. Благодаря высоте стенок над продуктами создается теплая воздушно-дымовая подушка, придающая пище особый подкопченный аромат.

Если для шашлыка подходит только самое мягкое мясо, то для приготовления в барбекю ограничений гораздо меньше. Да и блюда, как правило, получаются более нежными и сочными, однородно пропеченными на всю толщину. Даже старая жесткая говядина, правильно приготовленная в печи барбекю своими руками, под хрустящей запеченной корочкой скрывает нежнейшее мясо, которое получается за счет поджаривания и одновременно запекания в собственном соку.

Казалось бы — всего 25 см, совсем незаметная разница в конструкции, но в кулинарном отношении она играет колоссальную роль. Видимо поэтому для организации легких пикников на даче или для оборудования места отдыха во дворе загородного дома в последние годы чаще выбирают барбекю, а не печи мангалы. Тем более что конструкций каменных барбекю сегодня настолько много, что выбрать подходящую среди них — не составляет труда. Да и по своему функционалу эти конструкции уже могут соперничать с традиционными кирпичными печами.

Делаем печь-барбекю из кирпича c дымоходом

Рассмотрим пошаговую инструкцию по кладке барбекю из кирпича.

Необходимые инструменты

Мастерок.
Резиновая киянка.
Таз или корыто.
Строительный миксер или лопата для перемешивания.
Длинная рейка с ровной поверхностью, по которой можно проверять качество работ в процессе их выполнения.
Рулетка.
Строительный уровень.

Выбор материала

Для улицы подойдут облицовочный и полнотелый керамический камень. В помещении рекомендуют использовать шамотный — он лучше выдерживает высокую температуру и хуже ее проводит. На улице печь охлаждается быстрее, чем в доме.

Подготовка кладочной смеси

Цемент смешиваем с песком в пропорции 1:3. Чтобы масса была более подвижна, можно ввести в состав известь или специальную добавку, повышающую пластичность.

Есть и другой рецепт кладочного раствора. В таз засыпают глину и заливают ее водой. Через 5 дней ее перемешивают, добавляя немного песка и цемента.

Монтаж стенок

Первый ряд лучше сначала выложить без раствора, как показано в фотогалерее. Это нужно, чтобы убедиться, что расчеты размеров проведены правильно и количество сборных элементов соответствует длине и ширине всей конструкции. Чтобы обозначить шов, оставляют зазоры в 1 см.

Основанием служит железобетонный фундамент. Кирпичи укладывают в длину. Каждый последующий ряд смещают так, чтобы шов приходился на центр изделия, расположенного снизу. Разбить керамику на две равные части сложно. Лучше сделать срез болгаркой с диском по бетону. Раствор укладывают одинаковым слоем в 1 см. Для проверки применяют арматурный прут сечением 1 см либо порядовку — рейку с нанесенными на нее размерами. Каждые три яруса проверяют рулеткой и строительным уровнем. Чтобы правильно выставить сборный элемент, по его сторонам и сверху постукивают резиновой киянкой.

Instagram @besedkibarbecue

Instagram @ofensteinbbq

Если на углах перевязку сделать не удается, их армируют проволокой либо перфорированной лентой.

Установка перемычек

При достижении стенками расчетной высоты на них выкладывают горизонтальные опоры под очаг и столешницу.

Способы создания опор

Ряд кладут на металлическую пластину, заделанную в боковины. В блоках можно проделать желоб и разместить их на стальных уголках, сложенных сторонами вместе. Стороны должны смотреть вверх. Их помещают в желоба, обращенные к низу. Достаточной прочностью обладает профиль сечением от 45х45 мм. Его грани не должны выступать за пределы кладки. Глубину прорези берут с запасом — сталь расширяется при нагревании и может разрушить керамические изделия.
Пустотелые изделия нанизываются на арматурный прут или каркас и скрепляются цементно-песчаной смесью.

Пространства между перемычками могут служить для хранения дров либо кухонных принадлежностей. Чертежи и фотографии барбекю из кирпича помогут найти решение, как еще задействовать эту зону.

Instagram @kamin_mangal_moscow

Instagram @ofensteinbbq

Выкладка топки

Она расположена на уровне перемычек. Опорой для ее дна служат стальные профили. Их заделывают в стены. Очаг представляет собой свод или прямоугольную камеру из шамотного кирпича. Вяжущим служит специальный термостойкий раствор. Он продается в виде порошка. Чтобы правильно развести его водой, нужно изучить инструкцию. Кирпичи располагают горизонтально в два ряда с перевязкой, защищающей нижние швы. Вместо кирпичей снизу можно сделать бетонную стяжку.

Стенки камеры возводят одновременно с внешними — так удобнее вести работы. Между ними делают зазор в 1 см. Он защищает внешнее покрытие от высокой температуры, а внутреннее — от растрескивания при неравномерных термических деформациях. Сборные элементы соединяют в длину.

Чтобы создать арку, потребуется кружало — металлическая или деревянная дуга. Ее фиксируют в проеме, а сверху устанавливают ряд, повторяющий форму дуги. Верхний кирпич помещают в проем последним. Соседние опираются на него и поэтому не падают. Арку изнутри защищает огнеупорная прослойка.

Instagram @kladkakamina

Instagram @mangal_kamin_rostov

Возведение трубы

Огнеупорные материалы не потребуются. Ряды располагают со смещением внутрь на треть ширины, создавая вытянутую пирамиду. На определенном уровне переходят на ровную вертикальную кладку.

Ребристую внутреннюю поверхность сложнее чистить, поэтому иногда ребра срезают либо закрывают плоскими щитами.

Как сделать мангал своими руками из кирпича, и что для этого нужно

Сначала необходимо определить место, где будет стоять будущий мангал. Место обязательно должно располагать для отдыха. Для подобных целей безупречно подойдет беседка, которая будет защищать гостей от дождя снега и ветра.

Самой удачной и популярной конструкцией на данный момент считается кирпичная печь с габаритами 1,6 м (высота), 1,6 м (ширина), 0,8 м (глубина) с ленточным фундаментом.

К мангалу можно подвести коммуникации, а также дополнительные надстройки, которые отлично будут вписываться в интерьер комплекса, выполняющие практическую роль (можно хранить различные кухонные принадлежности).

Возле мангала можно расположить столик и скамейки. Выбор материала, из которого они будут изготовлены зависит от вас.

Для того чтобы построить мангал своими руками из кирпича необходимо:

— гравий, песок и цемент;
— специальный печной камень;
— бетономешалка и строительный инструмент;
— арматура и арматурная сетка;
— обрешетка;
— различного размера болты, шурупы и металлические уголки.

При строительстве мангала из кирпича нужно учесть их вес и заложить фундамент минимум на 50-60 сантиметров глубиной, шириной в один кирпич. Первым делом размечаем место под фундамент, копаем на глубину 50-60 сантиметров и укладываем арматуру.

После того, как мы выкопали яму под фундамент и заложили арматуру, заливаем бетоном, по прочности достаточно марки бетона 150-200, я делал бетон с расчета:

1 ведро цемента
3 ведра песка
5 ведер щебня
1-2 ведра воды в зависимости от влажности песка

Поверхность заливки выравниваем уровнем (это существенно облегчит укладку кирпича) и покрываем гидроизоляционным материалом, я использовал рубероид. В качестве гидроизолирующего материала можно использовать полиэтиленовую пленку, или просто обильно смазать строительной мастикой (это делается для того чтобы влага с фундамента не проникала в кирпич и не разрушала его).

После окончания работы с фундаментом нужно подождать несколько дней, чтобы фундамент окончательно застыл.

Кладка кирпича мангала

Печной кирпич – является идеальным вариантом для сооружения мангала. Этот строительный материал идеально выдерживает высокие температуры. Один недостаток – во время сильного мороза становится очень хрупким.

Важно: ни в коем случае нельзя сооружать мангал из силикатных полых кирпичей. Первый ряд кирпичей стоит выложить насухо, без использования раствора

Это делается для того, чтобы в дальнейшем не приходилось использовать части кирпича и подгонять его по размеру

Первый ряд кирпичей стоит выложить насухо, без использования раствора. Это делается для того, чтобы в дальнейшем не приходилось использовать части кирпича и подгонять его по размеру.

Кладку необходимо разметить и соблюдать ее на протяжении всего строительства.

Кирпич впитывает воду как губка. По этой причине, за несколько дней до начала кладки необходимо намочить кирпичи из садового шланга. Эта процедура предотвратит впитывание кирпичом воды из раствора. Для кладки кирпича необходимо приготовить цементный раствор в соотношение приведенном ниже.

Состав раствора для кладки мангала:

1 часть цемента
1 часть гашеной извести
3 части песка

К составу добавляют воду в необходимом количестве и доводят до состояния густой массы.

После укладки первого ряда кирпичей, последующие ряды укладывают со смещением на полкирпича относительно друг друга (это смещение швов делают для лучшей перевязки).

https://youtube.com/watch?v=JeYMD—PXw8

Кладку каждого уровня начинают от углов. Необходимо периодически проверять уровень кладки по горизонтали и по вертикали. Размеры кирпичной кладки должны соответствовать разработанному чертежу мангала.

Самый главный элемент мангала – жаровня, укладывается на металлические уголки, которые закрепляют на кладке металлическими штырями. Топку необходимо изнутри обложить толстыми металлическими листами. Это предотвратит преждевременное разрушение кирпича от высоких температур.

Для хорошей тяги, достаточно оставлять небольшие щели, незаполненные цементным раствором. Для установки решетки гриля, необходимо несколько кирпичей внутри мангала выложить внутрь с одинаковым выступом.
При разработке чертежа мангала, можно заложить разнообразные конструкции, предназначенные для хранения дров, для навеса, установки декоративной вытяжной трубы. Весь комплекс можно превратить в летнюю кухню, где можно принимать гостей в любое время года.

Подсказки по строительству мангалов из кирпича

Кладку начинают с угла

В процессе работы важно проверять вертикальность стенок при помощи отвеса и уровня.
Внешняя часть мангала барбекю выполняется из керамического кирпича, а топка и дымоход — из огнеупорного шамотного. В просвет между топкой и облицовкой помещают листы базальтового картона.
Перед использованием кирпич нужно замочить в воде, особенно если вы начинающий каменщик

Мокрый кирпич не будет слишком быстро вбирать влагу из раствора, что поможет выполнить кладку не спеша и более качественно.
Для примерки ряд сначала нужно разложить без раствора, а затем выложить на растворе.
При кладке большой конструкции для увеличения прочности мастера рекомендуют после каждого третьего ряда прокладывать армирующую сетку.

Как разложить кирпичи для мангала и печи сначала без раствора

Многофункциональность

Как изготовить мангал из кирпича своими руками: чертежи и фото, проектирование и расчеты

Подбирая тип конструкции и дизайн мангала, необходимо учитывать ландшафтные особенности участка. Сооружение не должно выбиваться из общего стиля, а наоборот, обязано подчеркивать его. Эстетической стороной вопроса процесс разработки проекта мангала не ограничивается. Существуют определенные правила, которых нужно придерживаться, чтобы обезопасить эксплуатацию и сделать ее более комфортной.

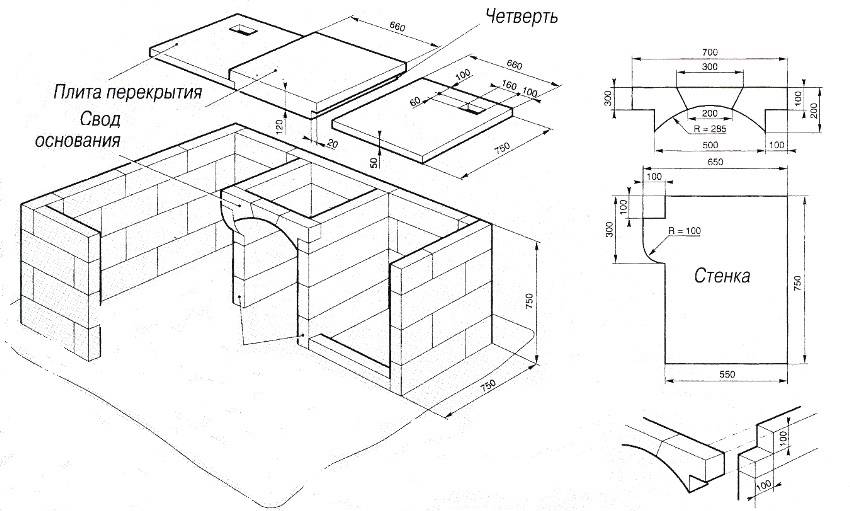

Чертеж мангала из кирпича

Для строительства площадки, расположенной перед открытым огнем, обязательно нужно использовать огнеупорные материалы, для этих целей подойдет:

песок;
камень;
бетонная плита;
брусчатка.

Также следует брать во внимание розу ветров. Не стоит начинать строительство, если существует вероятность того, что дым попадет в окна жилого здания

Запрещено размещать мангал рядом с участками соседей. Наличие барбекю или печи может вызывать дискомфорт.

Обратите внимание! Если в партии шамотного кирпича присутствуют блоки с более светлым оттенком, значит, в процессе изготовления материала была нарушена технология, а это ставит под сомнение прочностные характеристики изделия

В первую очередь, необходимо тщательно продумать размещение кирпичного мангала — ведь перенести его потом в другое место будет невозможно

В строительстве мангала из кирпича своими руками чертеж играет не последнюю роль. Чтобы облегчить себе работу, желательно сделать набросок дачного участка. Такой эскиз позволит в масштабе оценить особенности территории и правильно подобрать место под застройку. Зона, расположенная в радиусе 5 м вокруг открытого огня, должна быть свободной от деревьев. Разрешается присутствие насаждений с той стороны, где конструкция ограждена стенкой, но не ближе, чем на расстоянии 0,5 м.

К уличному мангалу из кирпича нужно обеспечить свободный доступ, а также подвести воду на случай возникновения пожара.

Не стоит размещать поблизости пожароопасные объекты:

компостные кучи;
сооружения санитарного и технического назначения;
контейнеры с мусором.

Если соблюдать основные правила пожарной безопасности и установить мангал подальше от забора и улицы, можно избежать конфликтных ситуаций с соседями.

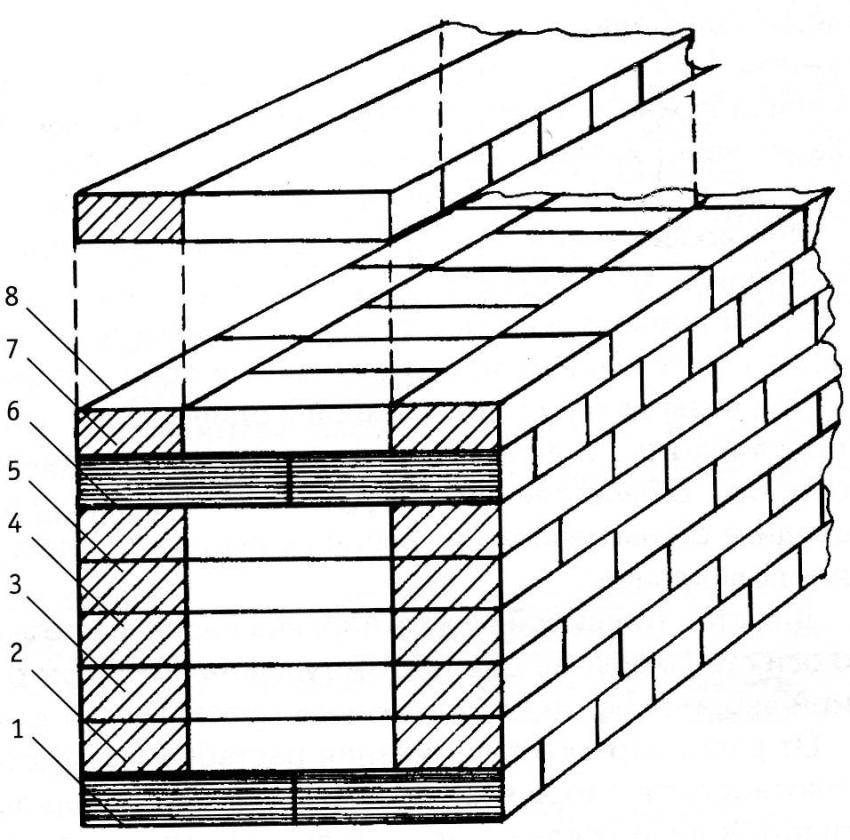

Схема кладки кирпича: 1. тычковый ряд; 2-6. ложковые ряды; 7, 8. перевязка в полкирпича

Как подобрать оптимальный проект мангала из кирпича

Приняв решение построить на дачном участке барбекю или уличную печь самостоятельно, совсем не обязательно заниматься проектированием конструкции с нуля. В сети можно найти для строительства мангала своими руками чертежи, фото и схемы, которые будут соответствовать любым пожеланиям. Причем вовсе нет необходимости стараться подобрать проект в готовом виде. В чертеже будущей конструкции можно объединить любые понравившиеся элементы, что позволит добиться максимального соответствия личным требованиям.

На начальном этапе необходимо выполнить подробный чертеж мангала из кирпича, указав на нем точную конфигурацию конструкции и все данные относительно ее внешнего вида.

Составленная схема должна учитывать следующие нюансы:

дизайн конструкции;
характер размещения основных и дополнительных компонентов, а именно: топочной камеры, жаровни, дымоходной трубы, загрузочной дверцы и т.п.;
размеры всех элементов конструкции.

В начале процесса сооружения мангала, важно определиться с его конструкцией и дизайном

Также следует продумать наличие крыши. Существуют варианты с открытым и закрытым типом жаровни. Во втором случае конструкция печи для шашлыка из кирпича внешне напоминает камин. Преимущества подобного проекта очевидны, поскольку в случае дождя очаг будет защищен от осадков. Чтобы такая конструкция функционировала должным образом, обязательно придется обустроить дымоход.

На этапе проектирования также продумывается наличие дополнительных сооружений. Возле мангала можно обустроить площадку, которая будет использоваться для подготовки продуктов. В этой зоне устанавливается столешница, а также подключается мойка с водой. Достаточно привлекательно выглядят проекты мангалов из кирпича с печкой для казана, в котором можно готовить на открытом огне плов и другие блюда.

Важно! Если к уличной печи или мангалу подведена вода, осенью обязательно придется освобождать систему от жидкости, поскольку во время морозов трубы будут подвергаться разрушению

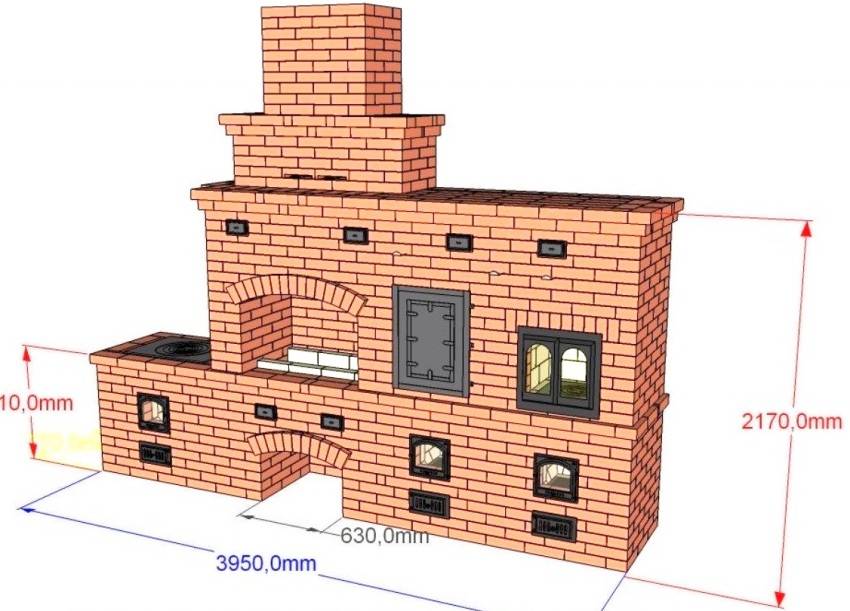

Схема мангала из кирпича

Как правильно класть печной кирпич

Чтобы успешно сложить работоспособную уличную печку, обязательно соблюдайте следующие правила кладки:

Каждый уровень сначала складывайте как конструктор, без раствора. Примерка позволит точно обрезать камни в нужных местах и подогнать друг к другу.
Керамический кирпич замачивается на 2—3 минуты в емкости с водой, затем укладывается на место. Огнеупорный камень только ополаскивается от пыли.
Максимальная толщина шва кладки на глиняно-песчаном растворе – 5 мм. Превышение грозит образованием трещин.
Не перевязывайте огнеупорную стенку с обычной. В зазоры между разносортными кирпичами вставляйте листы базальтового картона.
Проверяйте горизонтальность каждого яруса строительным уровнем, а вертикаль – отвесом.

Выступающий наружу раствор снимайте мастерком, а внутренние поверхности обтирайте влажной ветошью. При недостатке опыта не пытайтесь колоть камни киркой, лучше используйте болгарку с отрезным кругом по бетону.

Уход за одеждой из джерси

Притом что этот материал наделен многими положительными свойствами, он считается довольно «капризным» и требует бережного ухода.

Чтобы выбрать нужный режим для стирки, следует отталкиваться от состава ткани, ориентируясь на ту составляющую, процентное содержание которой самое большое. К тому же отжим всегда должен быть деликатным, а ещё лучше дать одежде стечь.

Исходя из состава джерси, выбираются и моющие средства.

Сушка должна быть естественной, исключающей применение обогревателей.

При соблюдении этих нехитрых правил, вещи из джерси всегда будут выглядеть красиво и не потеряют свой внешний вид.

Этот материал проверен не одним поколением. Востребованность, лучше любой рекламы популяризирует ткань джерси. Отзывы потребителей тому прямое доказательство. Молодые мамы, домохозяйки, бизнес-леди и стильные модницы в один голос поют ей дифирамбы.

Это не удивительно, ведь джерси отвечает различным потребностям, в числе которых тепло, удобство, практичность и красота. Да и огромный диапазон цен каждому дает возможность подобрать одежду по своему вкусу и финансовым возможностям.

Отзывы о материале

Стеклянный тамбур с прозрачной крышей

Стеллаж как перегородка в комнате — примеры — Компания Revecon

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

ширина 180 см;
глубина 90 см;
высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Как сделать барбекю с коптильней из кирпича своими руками

Правильно выстроенная конструкция прослужит долго, станет украшением усадьбы, блюда будут получаться вкусными и полезными. В кирпичной коптильне мясо пропекается и пропитывается дымом равномерно.

Закладка фундамента

Дачные барбекю из кирпича с коптильнями и казанами имеют большую массу, даже если конструкция достаточно компактная. Основание необходимо сделать крепким, устойчивым. Строители рекомендуют формировать фундамент из армированного бетона. Процесс застывания раствора не терпит спешки, он должен выстояться в течение месяца. Если работу начать, не дождавшись полного затвердевания цементной смеси, есть риск возникновения трещин.

Процесс закладки фундамента:

В соответствии с проектом размечают выбранный участок. Выкапывают котлован, по размерам и конфигурации аналогичный будущему барбекю-комплексу. Чем больше масса конструкции, тем глубже яма. Внутреннюю часть углубления обшивают досками, опалубка должна возвышаться над уровнем почвы на 5 см. Поверх досок крепят любой гидроизоляционный материал. Дно котлована засыпают влажным песком, толщина слоя – не меньше 10 см. На песок укладывают армирующую сетку. Готовят смесь из трех частей песка и части цемента, добавляют небольшое количество щебня, заливают фундамент. Это будет первый слой. Все последующие, вплоть до краев заливают с интервалом в один день

Важно! Последний слой тщательно выравнивают, покрывают гидроизоляционной пленкой

Наземная часть барбекю

Как только цемент наберет прочность, можно приступать к сооружению барбекю с казаном и коптильней. В работе используют жаростойкий или красный кирпич, от силикатного лучше отказаться. Для правильной кладки применяют порядовку.

Стандартная схема для печного комплекса учитывает особенности барбекю с коптильней

Этапы работы:

За день до начала стройки кирпичи вымачивают в воде, чтобы они не тянули влагу из цементной смеси.
Сначала ряд кладут без раствора, так намечают периметр будущей конструкции.
Готовят раствор из трех частей песка, части цемента, части извести.
Со второго ряда кирпичи смещают наполовину, чтобы стыки не совпадали.
Кладку начинают от угла, позже формируют перегородки, периодически необходимо проверять уровнем.
Время установить дверцу для поддувала, после кладку осуществляют как положено.
Арку над дровником формируют в следующем ряду.
В последующих рядах устанавливают дверцу для топки.
Затем формируют отсеки (перекрытия), это ниши для столешницы и мойки.
Затем сверху закладывают дверцу топки.
Нишу под зольный ящик делают в нижней части мангала.
Затем формируют ходы для печных газов.
В мангале устанавливают решетку.
Монтируют плиту под казан, завершают кладку мойки и столешницы.
Выполняют формировку мангала: плиту над ним перекрывают кирпичами в один ряд, дымоход закрывают, для трубы необходимо оставить щель в 1,5 кирпича.
Делают арку над жаровней. Перекрытия следует заизолировать прослойкой из базальтового картона.
Завершают формировку мангала, дымоходы печи и мангала делают параллельными друг другу.
Через пару рядов начинают выкладывать дымосборник, сужая кирпичи спереди и по бокам, шаг уменьшают на половину кирпича. Внутри конструкции необходимо соорудить «каминный зуб», перекрытие препятствует попаданию холодного воздуха в мангал.
Намечают отверстие общей трубы сечением в два кирпича, выкладывают его до окончания дымохода.

На последнем этапе барбекю с коптильней и казаном облицовывают декоративным кирпичом. Площадку перед печью выкладывают жаропрочной плиткой. В подготовленные ниши устанавливают мойку, столешницу.

Коптильню необходимо оснастить термометром. Температуру внутри можно регулировать, выдвигая металлическую лопатку в дымоходе.

Преимущества и недостатки

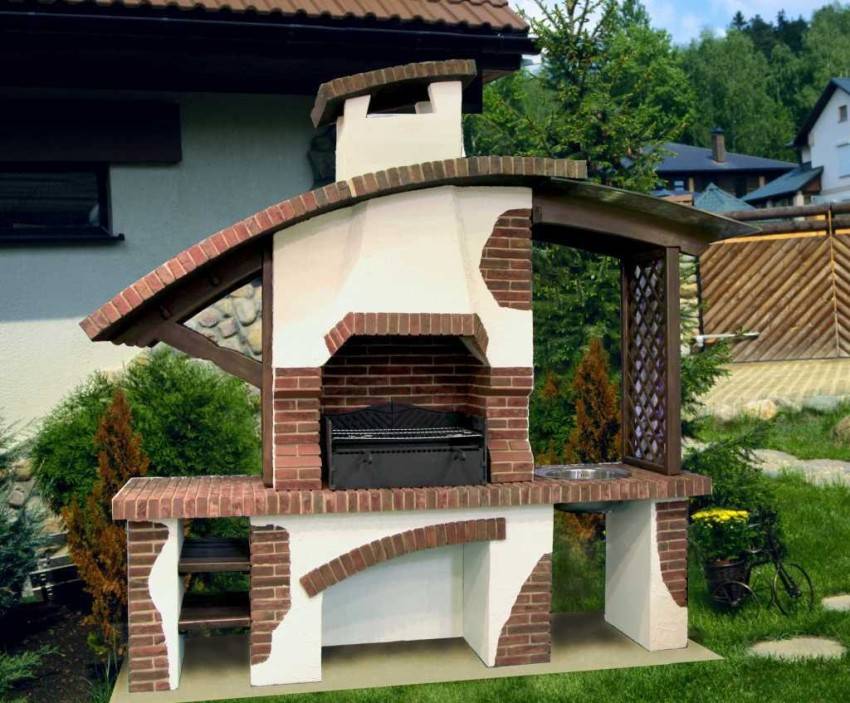

Несомненным достоинством является то, что кирпичные мангалы практически вечны. Построив подобную печь, вы будете пользоваться ей сколько угодно долго. Кроме того, возможность похвастаться кирпичной печью-мангалом перед своими гостями, тоже будет отнюдь не лишней. Решить проблему с внезапным дождем можно пристроив навес.

Крыша идеально дополнит печь мангал из кирпича (фото закрытых построек смотрите в конце статьи). К недостаткам относится то, что стоимость у таких мангалов намного больше, чем у переносных металлических, а при неправильной постройке, они могут оказаться вовсе бесполезны.

Пожаробезопасность

Расчет количества кирпичей для строительства типовой печи барбекю

Монтаж мангала в беседке с казаном и коптильней

Комплекс мангал-казан с коптильней самый многофункциональный из рассмотренных вариантов. Он закрывает максимум потребностей в приготовлении пищи всевозможными способами. Учитывая, что такая конструкция, как правило, дополняется полками, шкафчиками, разделочным столом и мойкой, она требует достаточно много места, иногда более 4 м в длину.

Сведение всех составляющих комплекса и расположение в одну линию, с одной стороны, упрощает монтаж и дает возможность одновременно использования несколькими людьми.

С другой – ухудшаются эргономические показатели. Например, коптильня должна располагаться рядом с мангалом, так как у них общий вытяжной канал. При этом разделочный стол отодвигается дальше от шашлычницы, и им уже не так удобно пользоваться.

В других проектах коптильня вынесена в зону над мангалом, то есть на третий уровень, и к ней не так-то легко добраться. Если копчение – редкость, это не составляет особой проблемы. Но если коптильней планируют пользоваться часто – это не очень удобно.

Есть угловые, более компактные проекты.

Удобно, когда мойка «привязана» к казану, а коптильня находится по другую сторону от мангала. Ниже представлен достаточно продуманный проект для мангала из кирпича своими руками: чертеж со всеми размерами.

Чтобы возвести такой комплекс, необходим определенный опыт и знание некоторых «хитростей». Например, как проложить каналы из коптильни в общий дымоход, правильно выполнить топочные камеры, надежно закрепить поддувальные дверцы.

Строим стационарный мангал из кирпича своими руками по алгоритму, аналогичному предыдущим проектам:

Кладка мангала по рядам.
Кладка камер печи, мангала и коптильни.
Установка дверей.
Формирование дымоотводных каналов.
Выполнение арки.
Перекрытие печи, коптильни, мангала.
Кладка дымосборника и трубы.
Установка остального оборудования.
Растопка.

Установка дверцы коптильни

Этапы возведения компактного комплекса и как построить мангал из кирпича своими руками смотрите в 3,5-минутной видео инструкции.

Компактный печной комплекс под навесом: мангал, барбекю, казан, коптильня, стол

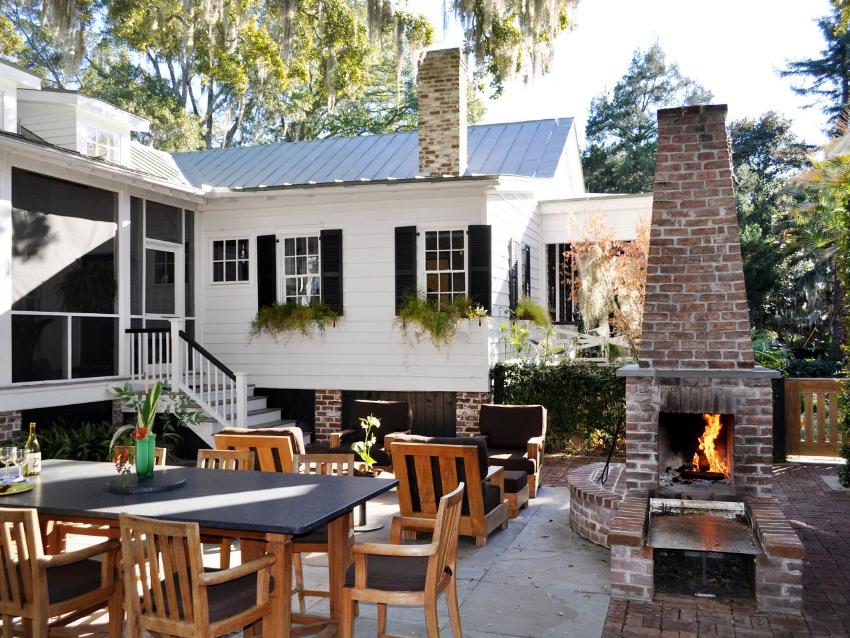

Выбор местоположения мангала

Размещать камины барбекю можно как в доме, так и на улице. Но стоит отметить, что при приготовлении пищи в данной печи будет огромное количество тепла, поэтому рекомендуем постройку на свежем воздухе. При использовании круглогодично рентабельно строить в доме.

На улице мангал может располагаться, как в саду, так и в беседки или террасе. Важную роль при выборе будут играть следующие факторы:

пожаробезопасность (не рекомендуется строительство мангала барбекю вблизи с деревянными постройками, сухими кустарниками);
безопасность для детей — самое главное (старайтесь строить вдали от места, где часто играют дети);
далеко от дома ставить печь не очень хорошая идея, так как при времяпровождении на улице будет необходимость ходить за продуктами и прочими материалами;
так как вес конструкции от 3 и выше тонн, обратите внимание, выдержит ли место (где вы хотите поставить печь) данную постройку.

Общее устройство печи барбекю с казаном

Казан — это круглый котёл из чугуна. Алюминиевые казаны нежелательны, они довольно быстро выгорают и не держат правильную температуру.

Для приготовления пищи на огне лучше использовать чугунный казан — он хорошо держит оптимальную температуру

В казане на участке можно приготовить всё, что угодно, но оптимальные блюда: плов и казан-кебаб. В обычной кухне их приготовить сложно — слишком неприятны и интенсивны запахи при прокаливании масла.

В кирпичной печи с казаном происходит прямой нагрев ёмкости от пламени

Кирпичная печь с казаном универсальна: если убрать казан, можно жарить шашлык; если постараться ровно и аккуратно выложить круглый под, то можно его использовать как тандыр; если круглое отверстие накрыть чугунным листом с конфорками, на них можно жарить в сковородках и варить в кастрюлях.

Убрав казан, можно регулировать силу огня чугунными конфорками

Уличная печь мангал своими руками: порядок работ и советы печников по выкладке
