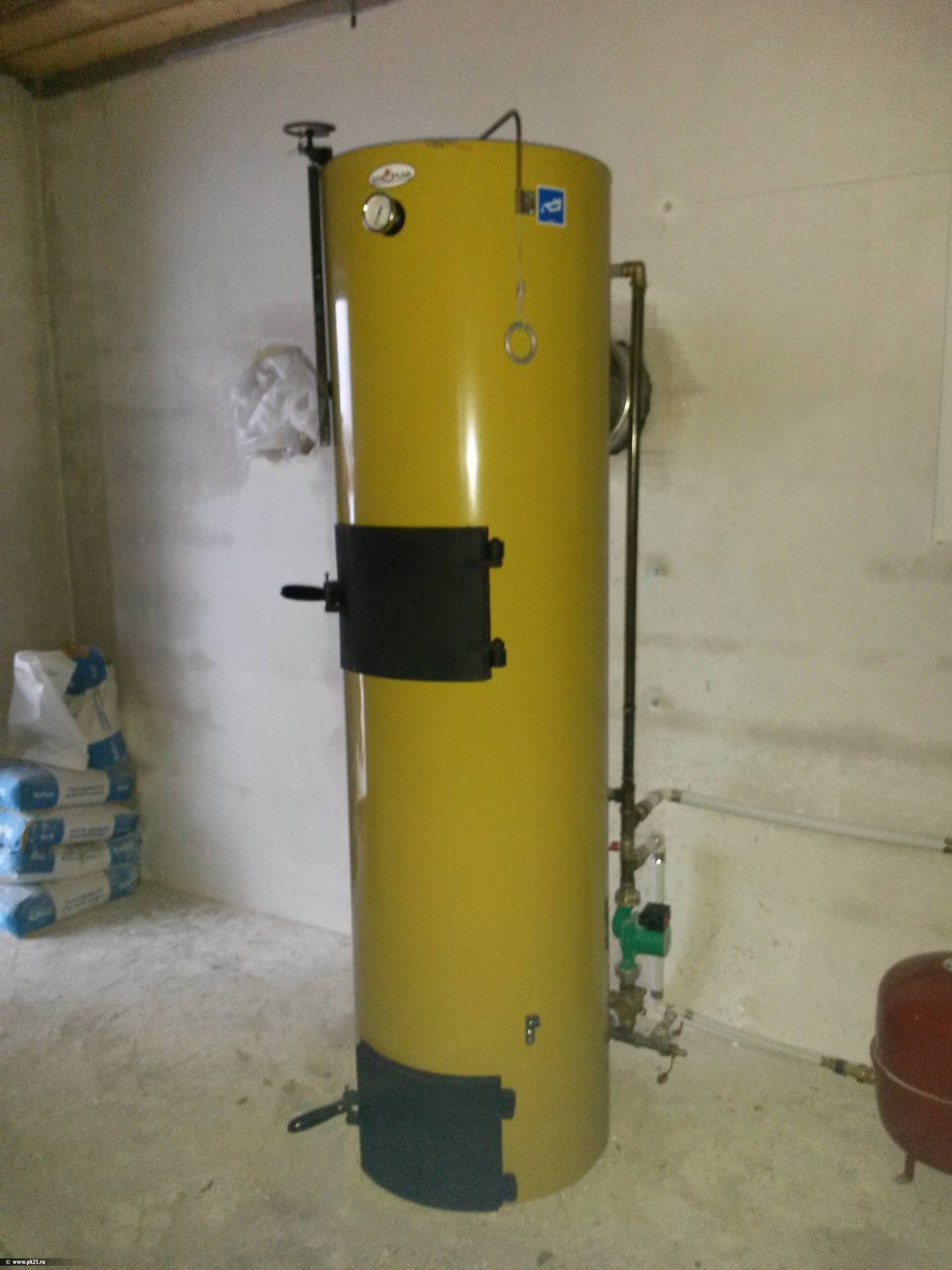

Дровяные котлы Stropuva длительного горения

Эксплуатация котла Stropuva

Вы больше не кочегар! Затопив Stropuva один раз Вы сможете забыть о нем и заниматься своими делами, без постоянных проверок и дозагрузки топлива

Это очень важно, если в ваше отсутствие некому следить за работой системы. Котел работает автономно, без использования электричества*

*Пеллетные и универсальные версии Stropuva используют вентиляторы, работающие от сети или аккумуляторы (около 15-20 Вт/ч для узла подачи воздуха в топку)
В отличии от обычных твердотопливыных котлов Stropuva не требует частой чистки. Благодаря высокой эффективности, топливо сгорает практически полностью.
В отличие от котлов на электричестве, газе и дизтопливе, где всегда существует опасность замыкания электросети, взрыва газа или возгорания дизтоплива – твердотопливный котел STROPUVA абсолютно безопасен в принципе. Котел сконструирован таким образом, что в случае многократного превышения допустимых нагрузок, он не взорвется, а сожмется внутрь.

По причине постоянной модернизации производства, финальная версия котла может незначительно отличаться от представленной на фото.

Как запустить котёл Стропува

Для начала необходимо приобрести комплект обвязки для связки оборудования с отопительной системой. Мы рекомендуем купить комплект с возможностью подключения бойлера косвенного нагрева. Он включает в себя набор труб, группу безопасности, расширительный бачок и циркуляционный насос. Также в продаже представлены комплекты для подключения тёплых полов.

Использовать сырые дрова не рекомендуется – это станет препятствием для нормальной работы котла.

Розжиг осуществляется следующим способом – вот вам краткая инструкция по применению:

  • Загружаем полную камеру сгорания дров при поднятом распределителе воздуха.
  • Засыпаем готовую кладку древесными опилками.
  • Открываем заслонку переключения на дрова.
  • Открываем воздушную заслонку на 3-5 см.
  • Разжигаем верхний слой, прикрываем загрузочную дверцу, оставляя щель шириной 3-5 см.
  • Дожидаемся уверенного горения, закрываем загрузочную дверцу и сразу же опускаем распределитель воздуха.

Обратите внимание, что прочистная дверка должна быть закрытой. Новую порцию дров в котёл Стропува можно докинуть в любой момент, а вот с каменным углём делать это опасно. В любом случае производитель рекомендует всегда дожидаться окончательного прогорания топлива, прежде чем закладывать новую порцию

В любом случае производитель рекомендует всегда дожидаться окончательного прогорания топлива, прежде чем закладывать новую порцию

Новую порцию дров в котёл Стропува можно докинуть в любой момент, а вот с каменным углём делать это опасно. В любом случае производитель рекомендует всегда дожидаться окончательного прогорания топлива, прежде чем закладывать новую порцию.

Как устроены котлы марки Стропува

Давайте посмотрим, как принято запускать традиционный твёрдотопливный котёл. Сначала мы разжигаем небольшие щепки, а когда они займутся пламенем, начинаем подкидывать в топку полноценные дрова. Источник жара у нас находится внизу, под дровяной кладкой. Именно отсюда и распространяется горение. В результате дрова сгорают за считаные часы, а большая часто тепловой энергии улетает в трубу.

Котлы Стропува построены по принципу верхнего горения. Этим они похожи на дровяные печи Бубафоня – здесь дрова поджигаются сверху, а не снизу. Прототипом данных печей выступили котлы Стропува, обладающие схожим принципом работы. В зависимости от мощности выбранного агрегата, продолжительность горения составляет до нескольких дней.

Котёл Стропува состоит из следующих элементов:

  • Камера сгорания – начинается с самой нижней части оборудования.
  • Теплообменник – здесь применяется «рубашка» по типу «труба в трубе». Протекающий по ней теплоноситель обеспечивает эффективный забор тепла и его передачу в отопительную систему.
  • Распределитель воздуха – он располагается над зоной горения и подаёт в неё воздух.
  • Регулятор тяги – позволяет отрегулировать температуру нагрева теплоносителя.
  • Камера нагрева воздуха – она отвечает за подогрев воздушных масс, подающихся в зону сгорания. Такая конструкция обеспечивает эффективное сгорание древесины.

Забор воздуха осуществляется через шибер, удаление продуктов сгорания – через трубу в задней части (к ней подключается дымоход). В передней части располагаются две дверцы – для загрузки топлива и удаления золы.

Твёрдотопливный котёл Стропува отличается длительным горением. На одной закладке он может проработать до нескольких дней – всё зависит от обогреваемой площади, текущего режима работы и тепловой мощности агрегата. В качестве топлива используются просушенные дрова, пеллеты, топливные брикеты или каменный уголь. Как заявляет производитель, время горения на угле составляет до 5 дней.

Экономия на отоплении со Stropuva

Послойное горение позволяет расходовать запас топлива гораздо экономнее. То есть за 120 часов в Stropuva сгорит в 5 раз меньше топлива, чем в обычном твердотопливном котле нижнего горения. Длительность горения напрямую зависит от качества топлива и соблюдения технологии эксплуатации котла и системы отопления в целом. Вы можете самостоятельно рассчитать стоимость отопления для Вашего дома.
С котлами Stropuva гораздо легче обеспечить непрерывную работу системы без потери мощности. График изображает цикл действия котла Stropuva в сравнении с обычными твердотопливными котлами. КПД остается постоянным на всем промежутке времени.

Как растопить котёл

В езде на велосипеде самое сложное не ехать, а начать движение и его закончить. Так и в работе котла — сложнее всего его растопить. Не рассчитывайте, что растопка котла займёт у вас мало времени: вам придётся выделить около часа на эту процедуру.

Топка дровяного котла — ответственное занятие

Начало топки — уборка золы и подготовка котла к работе. После того, как зольник и камера горения очищены, можно переходить к растопке.

Прогрев топки котла и дымохода

Для собственного комфорта и правильного запуска котла в работу требуется прогреть его топку и дымоход. Если отопительный прибор не оборудован принудительной системой дымоудаления, для того чтобы топливо начало гореть, необходимо создать тягу. Образование тяги основано на законе Архимеда: нагретые газы становятся легче и стремятся «всплыть». Для их движения и удаления отопительные приборы, работающие на сжигании топлива, оборудованы дымоходом.

Схема котла. Фото сайта www.viessmann.ru/

Конструкция котла такова, что путь для дыма затруднён: на его дороге встречается теплообменник и сложной формы конвективная поверхность, снижающая скорость движения продуктов сгорания. Да и патрубок дымохода обычно расположен горизонтально, что тоже затрудняет перемещение дыма. Поэтому, если котёл не прогрет, продукты сгорания ищут наиболее простой путь. И чаще всего дым начинает просачиваться в помещение.

В некоторых случаях вертикальную часть дымохода оборудуют подтопком (маленькой топкой, служащей для прогрева дымохода) с дверкой, открыв которую можно сжечь небольшой объём легкогорючего топлива (например, бумаги) непосредственно в самом дымоходе. При использовании подтопка прогревается внутренняя часть дымоходного канала.

Если такой возможности не предусмотрено, то в топку закладывается растопка — скомканная бумага, береста — что-то легко воспламеняемое. Поверх растопки — щепки и лучинки, затем поленья небольшой толщины. Дровами камеру сгорания нужно заполнить не более чем на половину расчётного объёма.

В момент растопки нужно открыть шибер дымохода и клапан поддувала, обеспечив приток воздуха для горения.

Встречаются советы перед началом топки распахнуть в котельной окно, если оно есть: не забывайте, что для физико-химического процесса горения нужен кислород.

Как правильно топить котёл дровами

Для сжигания килограмма дров требуется около 5 кубических метров воздуха. Если приток воздуха в топку котла производится из помещения котельной, то обязательно нужно устроить приточную вентиляцию — особенно, если в котельной нет окон или они герметичные (со стеклопакетами).

После укладки поленьев поджигается растопка. Когда появляется устойчивое горение, дверку топки нужно прикрыть и дать прогореть закладке.

Выход на расчётную мощность

Как только камера сгорания и дымоход достаточно прогрелись, можно переходить к основной стадии работы котла. Для этого следует повторить процесс растопки, используя хорошо горящие материалы. Теперь основная закладка дров производится уже полная, чтобы, согласно инструкции к прибору, заполнить камеру сгорания.

После того как топливо разгорелось, котёл через некоторое время выйдет на расчётную мощность. Теперь процесс горения будет происходить некоторое время самостоятельно. Как долго — зависит от объёма камеры сгорания и принципа работы котла. После того, как закладка дров прогорит, потребуется сделать новую.

Правильно работающий котёл — источник тепла и комфорта в загородном доме

Важно! При растопке не используйте жидкости для розжига или легко воспламеняющиеся бензин, солярку и прочее

Безопасность

Покупатели выбирают котел «Стропува» еще и по той причине, что он отличается безопасностью в эксплуатации. Если возникнут сильные перегревы, что станет причиной превышения нагрузок, то котел взорваться не может, его конструкция выполнена таким образом, что он «сожмется» внутри. Данное отопительное оборудование имеет топку большого объема, что позволяет закладывать топливо в соответствующем количестве. Оно будет прогорать постепенно тонкими слоями, по мере этого воздухораспределитель опустится, а нагретый газ поднимется в дымоход. Тепло в процессе будет отдаваться внутренним стенкам.

Преимущества и недостатки шахтных котлов Стропува

Принцип верхнего горения и сделанные на его основе котлы Стропува имеют свои свои плюсы и минусы. Давайте рассмотрим основные достоинства:

  • Длительность работы на одной загрузке может составлять от нескольких часов до 5 суток. То как долго он будет снабжать ваш дом теплом зависит от многих факторов, таких как: вид и качество топлива, утепление помещения, качество обвязки. При использовании качественного, сухого топлива и грамотной настройке котла, вы будете лишены необходимости часто посещать котельную.

  • Эффективность котлов длительного горения шахтного типа сравнима с газовыми. Благодаря верхнему горению и особенной конструкции котла, топливо сжигается очень экономично. Ваши деньги не улетают в трубу, а каждая копейка идет на отопление жилища.

  • Дровяной котел Стропува не требует наличия электропитания. Его можно использовать даже в удаленных регионах, где нет электросетей. Однако универсальный и требуют незначительного количества электроэнергии для работы коллектора подачи воздуха.

  • Благодаря тому, что в котлах Стропува эффективный расход топлива, отходов остается очень мало. Золу достаточно удалять всего пару раз в месяц, а налета смолы удастся избежать если использовать правильное топливо.

  • В отличии от электрических котлов где возможно короткое замыкание или газовых где есть вероятность утечки газа, твердотопливные котлы абсолютно безопасны. Даже при перегреве, он не взорвется, а сожмется внутрь как консервная банка.

  • Что уж тут говорить, многие котлы длительного горения чрезвычайно громоздки и выглядят угловато. Котел Стропува напротив очень элегантен и занимает мало места в котельной.

Ради справедливости следует признать, что имеются и некоторые минусы:

  • Сжигать в котле можно лишь топливо с влажностью не более 20%. При использовании более влажного, его эффективность значительно снижается и образуется нагар и копоть. Также не желательно использование хвойных пород дерева по тем же причинам.

  • Неудобство загрузки

    Для максимально длительной работе твердотопливного котла, топливо необходимо укладывать максимально плотно. В случае однородного угля или пеллет это не является проблемой, а вот с дровами приходится повозиться. Да и окошки в котле не позволяют дотянуться до нижнего уровня дров.

Как видите Стропува имеет множество достоинств, но не лишен и мелких недостатков. По длительности горения, с шахтными могут конкурировать лишь полностью и им подобные.

При постройке любого здания, жилого и производственного, очень важным элементом является его отопление. Не всегда есть возможность подключить газовый или электрический котел, тогда прекрасным решением будет твердотопливный котел длительного горения. Он позволяет экономить средства на протяжении всего времени эксплуатации данного прибора. Котлы длительного горения обеспечивают хорошую экономию не только средств, но и времени. Осуществлять заправку топлива можно раз в 12 часов, а есть и такие котлы, которые работают до трех или даже семи суток абсолютно без постороннего вмешательства.

Котлы фирмы «Стропу ва «являются хорошим вариантом для любой постройки, форма котлов позволяет устанавливать их даже в маленьких помещениях. В высоту агрегат может достигать двух метров, но при этом его диаметр будет не более семидесяти сантиметров. Котел не требует никаких дополнительных подключений автоматики или теплоаккумуляторов.

Это котлы верхнего горения, что дает им массу преимуществ. Топливо в данном котле разжигается сверху и горит тонкими слоями, постепенно опускаясь вниз, это позволяет значительно увеличить длительность горения
одной закладки топлива. Также такая технология позволяет выделять гораздо больше тепла, даже при долгом тлении.

Плюсом данного котла является то, что он может показывать высокий КПД,
работая при 15% от максимального уровня мощности. К преимуществам относится то, что очаг горения внутри котла не находится долго в одном месте. Благодаря уникальной конструкции, он перемещается внутри цилиндрической формы сверху вниз, что обеспечивает устранение постоянной тепловой нагрузки
на одно место.

Также это позволило уменьшить толщину стенок котла и соответственно снизить его вес, что является немаловажным. Данные котлы помогают экономить средства
и время, многие из них требуют вмешательства человека в работу очень редко. Котлы длительного горения, работающие на дровах достаточно загружать топливом один раз в 30 часов,
при использовании брикетов закладка совершается каждые два-три дня, а при работе на угле котел способен поддерживать тепло до пяти суток без добавления топлива.

Stropuva – котел длительного горения

Принцип верхнего горения обеспечивает постепенное прогорание топлива. В котел загружается полный объем топлива, которого хватит на весь цикл горения котла (в Stropuva S20 P – это 72 часов). Но одновременно будет гореть только верхний слой – тепловой энергии хватит, чтобы поддерживать заданный температурный режим без потери мощности.
В обычных твердотопливных котлах (не шахтного типа) весь объем топлива после розжига отдает максимальное количество тепловой энергии в зависимости от теплоемкости (как в обычном костре). Дожиг пиролизных газов может продлить время эффективной работы котла, но не обеспечит горение топлива свыше 6-8 часов, так как любой объем топлива горит одновременно. В Stropuva, благодаря вертикальной конструкции – горит только часть топлива, отдавая энергию, необходимую для поддержания температуры теплоносителя и не более. Тепло не вылетает в дымоход.

Описание узла с подключением бойлера, без теплых полов

Теплоноситель, нагретый в котле, проходит через стальные трубы d 25 мм для котлов. Воздух из котла удаляется через автоматический воздухоотводчик (3). На наружном контуре котла устанавливается предохранительный клапан (0) на 1,5 атмосферы. Теплоноситель по наружному контуру направляется через вентиль к бойлеру горячей воды (3). После нагрева бойлера теплоноситель поступает обратно в наружный контур узла обвязки.

После бойлера (3) производится отбор к дополнительному радиатору, который, в случае сбоя электрического напряжения, может работать как самотечный. Дополнительный радиатор (2) необходимо подключать автономно. Он необходим для предотвращения перегрева котла при отключении циркуляционного насоса.

Система радиаторов (1) подключается в верхней части малого контура через вентиль d 25 мм. Обратная линия радиаторов подводится к циркуляционному насосу через вентиль d 25 мм. Нагретый теплоноситель из котла поступает в коллектор системы отопления и далее в систему радиаторов (1).

Охлажденный теплоноситель поступает от обратного коллектора к циркуляционному насосу (5).

Балансировочный вентиль (8) регулирует поток проходящего через него теплоносителя таким образом, чтобы теплоносителя хватило для подогрева радиаторов, и в то же время, чтобы он был достаточен для самого котла. Общий объем потока теплоносителя через балансировочный вентиль зависит от мощности циркуляционного насоса и от выбранной схемы системы отопления.

Скорость потока через балансировочный вентиль должна быть в пределах 16 л/мин. Трехходовой смесительный клапан (6) присоединяется к циркуляционному насосу
(5) и к общей обратной линии. Трехходовой смесительный клапан (6) необходим для подмешивания теплоносителя обратной и подающей линий и регулировки температурного режима котла, с целью предотвращения образования конденсата.

В обратной линии после балансировочного вентиля монтируются спусковые вентиля для подпитки и опорожнения системы, а также расширительный бак (9).

Давление в расширительном баке должно быть 0,5–0,7 атмосфер.

При необходимости вместо бойлера допускается установка электрокотла.

Плюсы и минусы

Отзывы владельцев говорят о том, что отопительные котлы данной фирмы обладают многими преимуществами. Stropuva лучше, чем его аналоги, по многим параметрам. Главным плюсом, безусловно, является непрерывное горение и возможность использовать одну закладку на протяжении долгого срока. Например, если в качестве топлива выбрать каменный уголь, то одной загрузки хватит практически на неделю, а брикетов – на два дня. Если же отапливать помещение предстоит дровами, то закладки хватит на тридцать часов. Стандартные же модели способны функционировать на одной закладке не более восьми часов. По словам пользователей, устройство очень легко использовать, с ним не возникает никаких проблем с загрузкой.

Котлы Stropuva также являются достаточно экономичными. Они сами относительно недорого стоят, также как и применяемое топливо, в качестве которого подойдет обычная древесина, уголь, щепки либо же другие распространенные материалы. Если сравнивать продукцию Stropuva, являющуюся твердотопливным устройством, с обычным пеллетным котлом, то выгода будет очевидной. Не возникнет и излишнее потребление топлива – только столько, сколько нужно. Можно изменить режим в зависимости от меняющихся условий и тем самым продлить часы горения одной закладки. Например, если на улице потеплеет, то потребуется меньше энергии, а значит, котел будет работать на топливе дольше. Расходы на отопление при переходе на Stropuva при этом сокращаются приблизительно вполовину.

Котел от Stropuva все время работает в наилучшем режиме. Обычный котел работает, пока не сгорит все топливо, и за короткий срок выделяет огромное количество тепла. Поэтому приходится либо все время обновлять закладку, либо же дополнять конструкцию теплоаккумулятором, который будет запасать тепло. В Stropuva сгорает только небольшая часть топлива и никаких дополнительных устройств не требуется. Коэффициент полезного действия котлов достигает 90%, а сам он энергонезависим и способен работать практически с любым твердым топливом. Даже если в отдаленных районах не будет электричества, Stropuva все равно станет успешно эксплуатироваться. Стоит также упомянуть, что сам котел – довольно компактный и не занимает много места, его очень легко очищать, а функционировать он способен до 5 лет.

Отличаются котлы данного вида и безопасностью для пользователей. Устройство выполнено из стали, отличающейся повышенной жаропрочностью и термостойкостью. Если будет пожар, то котел все равно не взорвется. Кроме того, конструкция оснащена специальным клапаном для защиты, который в случае опасности активирует режим тушения. Stropuva легко укомплектовывается радиаторами и бойлерами, подсоединяется к теплому полу, а также любой системе отопления. Для разных подключений можно будет устанавливать разную температуру. Например, у теплого пола будет поддерживаться температура в 33 градуса, а батарей – 55 градусов.

Главным недостатком таких котлов все же считается цена – придется заплатить более 80 тысяч рублей. Также плохо и то, что устройство крайне резко реагирует на изменение качества теплоносителя, чаще всего жидкостного. Отличаются сложностью и некоторые моменты эксплуатации. К примеру, если топливо будет сжигаться с недостаточным количеством воздуха, то изнутри начнет появляться конденсат. Металл, подвергаясь агрессивному воздействию, начнет разъедаться, а затем возникнет корочка, тормозящая передачу тепла.

Наконец, Stropuva требователен к выбору топлива. Влажность сухих дров не может превышать 15%, в противном случае изнутри опять начнет образовываться конденсат. Плохо и то, что во время эксплуатации образуется много отходов, то есть золы. Когда топливо перемешано с золой, образуется ненужный слой, тем самым уменьшается температура горения.

Некоторые пользователи выделяют такой минус, как неудобство загрузки. Топливо нужно формировать максимально плотными рядами, что не очень просто при выборе дров. Кроме того, конструкция сделана таким образом, что не всегда получается дотянуться до нижнего уровня топлива.

Далее смотрите отзыв о работе котла Stropuva.

Виды и технические характеристики

На данный момент Стропува выпускается в трех разновидностях: дровяные, пеллетные и универсальные. Каждая из этих трех разновидностей спроектирована под конкретный вид топлива, но сможет работать на любом другом, правда с меньшей эффективностью. Всего линейка включает включает в себя 4 типоразмера: 10, 15, 20, 40 кВт и версию Mini мощностью в 8 кВт.

Котел Стропува на дровах оборудован особым распределителем воздуха, позволяющим эффективно сжигать дрова, имеет следующие характеристики:

МодельMini SS10S15S20S40
Мощность, кВт810152040
Площадь помещения, м²30-8050-10075-150100-200200-400
КПД, %86,3
Вместимость дров, дм³120150200230360
Диаметр дымохода, мм160180200
Длительность горения, ч31,5
Цена, руб65 00087 15092 34897 545107 730

Пеллетная версия снабжена распределителем для топливных гранул и коллектором подачи воздуха. Котлы работающие на пеллетах имеют следующие данные:

МодельMini SPS10PS15PS20PS40P
Мощность, кВт810152040
Площадь помещения, м²30-8050-10075-150100-200200-400
КПД, %86,3
Вместимость пеллет, кг5070110120200
Диаметр дымохода, мм160180
Длительность горения, ч72
Цена, руб65 00091 35097 072102 795112 980

Последний представитель твердотопливных котлов – универсальные. Эти устройства способны работать на угле, дровах, топливных брикетах и пеллетах. В комплект поставки входят распределители для всех видов топлива, а также коллектор подачи воздуха. Они имеют следующие технические характеристики:

МодельMini SPS10PS15PS20PS40P
Мощность, кВт810152040
Площадь помещения, м²30-8050-10075-150100-200200-400
КПД, %86,8
Вместимость пеллет, кг5070110120200
Диаметр дымохода, мм160180200
Длительность горения угля, ч130
Цена, руб65 000102 700114 608121 380127 995

Как видите, из представленного модельного ряда можно подобрать твердотопливный котел под любое помещение, вид топлива и имеющийся бюджет.

Конструкция котла

Котел представляет собой стальной цилиндр, окруженный вторым стальным цилиндром большего диаметра, конструкция утеплена. В зазоре между цилиндрами находится нагреваемый теплоноситель. В передней части котла находится битепловой регулятор тяги (2). В конструкции имеется дверца для закладки топлива (8), дверца для удаления пепла (11) и отверстие отводящих газов (5). Так же имеются трубы подачи и возврата теплоносителя (14, 15) и муфта для установки термометра (16). Для улучшения качества горения и передачи тепла, в верхней части камеры горения установлена камера подогрева воздуха (4). В комплекте котла могут быть колосниковая решетка и регулятор подачи воздуха снизу (19) для растопки торфяными и опилочными брикетами, или каменным углем.

Для достижения оптимального теплосъема, между камерой нагрева воздуха и стенками камеры сгорания котла, по всему периметру имеется зазор, по которому дым, омывая камеру нагрева воздуха, поступает в отверстие отводящих газов. В камеру сгорания опускается телескопическая труба подачи воздуха (7), на конце которой крепится распределитель воздуха (9).

В верхней части камеры подогрева воздуха расположено отверстие для поступления воздуха и воздушная заслонка (1). С правой стороны котла находится трос для подъема механизма подачи воздуха с кольцом (12) и фиксирующим крючком (13).

Назначение распределителя воздуха – правильно распределять воздух в зонах горения. Распределитель воздуха опускается вниз по мере сгорания топлива под силой своей тяжести.

Не рекомендуется поднимать распределитель воздуха во время горения: после подъема распределитель может провернуться вокруг оси и при опускании заглубиться в очаг горения. В результате проворота и заглубления распределителя эффективность котла снижается и повышается износ распределителя.

* Схема показана условно, фактическое расположение а также вид частей и комплектующих котла могут отличаться от изображения на рис унках.

Дровяная версия StropuvaУниверсальная версия Stropuva
  1. Воздушная заслонка
  2. Битепловой регулятор тяги
  3. Опорный стержень
  4. Камера подогрева воздуха
  5. Отверстие отводящих газов
  6. Отверстие подачи воздуха
  7. Труба подачи воздуха
  8. Дверца закладки дров
  9. Распределитель воздуха
  10. Топливо
  11. Дверца удаления пепла
  12. Трос с кольцом для поднятия распределителя воздуха
  13. Крючок
  14. Труба подачи теплоносителя
  15. Труба возврата теплоносителя
  16. Муфта для термометра
  17. Муфта для предохранительного клапана давления 1,5 бар
  18. Днище
  19. Бетонное основание (не является составной частью котла).
  1. Воздушная заслонка
  2. Битепловой регулятор тяги
  3. Опорный стержень
  4. Камера подогрева воздуха
  5. Отверстие отводящих газов
  6. Отверстие подачи воздуха
  7. Труба подачи воздуха
  8. Дверца закладки дров
  9. Распределитель воздуха
  10. Топливо
  11. Дверца удаления пепла
  12. Трос с кольцом для поднятия распределителя воздуха
  13. Крючок
  14. Труба подачи теплоносителя
  15. Труба возврата теплоносителя
  16. Муфта для термометра
  17. Муфта для предохранительного клапана давления 1,5 бар
  18. Днище
  19. Регулятор подачи воздуха снизу
  20. Колосниковая решетка
  21. Воздуховод
  22. Бетонное основание (не является составной частью котла).

Резервирование работы

Котёл Stropuva порадует длительным горением топлива. Но даже в этом случае можно прозевать момент следующей закладки. В результате этого температура теплоносителя в отопительном контуре начнёт падать. Чтобы этого не произошло, рекомендуем установить в контур резервный электрический котёл. Обнаружив падение температуры ниже заданного предела, он включится и поддержит заданный температурный режим.

Потребление электроэнергии будет небольшим, если не забыть о закладке дров на 2-3 дня. Подавляющую часть времени котёл будет гореть, даря потребителям тепло. Поэтому гигантских расходов ждать не стоит. К тому же вспомогательный котёл не обязательно должен быть таким же мощным, как основной – вполне достаточно модели мощностью в 2-3 раза ниже, чтобы не застучать к утру зубами. Также рекомендуем поработать над утеплением своего жилища, чтобы оно подольше сохраняло накопленное тепло.

Резервирование работы

Котёл Stropuva порадует длительным горением топлива. Но даже в этом случае можно прозевать момент следующей закладки. В результате этого температура теплоносителя в отопительном контуре начнёт падать. Чтобы этого не произошло, рекомендуем установить в контур резервный электрический котёл. Обнаружив падение температуры ниже заданного предела, он включится и поддержит заданный температурный режим.

Потребление электроэнергии будет небольшим, если не забыть о закладке дров на 2-3 дня. Подавляющую часть времени котёл будет гореть, даря потребителям тепло. Поэтому гигантских расходов ждать не стоит. К тому же вспомогательный котёл не обязательно должен быть таким же мощным, как основной – вполне достаточно модели мощностью в 2-3 раза ниже, чтобы не застучать к утру зубами. Также рекомендуем поработать над утеплением своего жилища, чтобы оно подольше сохраняло накопленное тепло.

Stropuva – котел длительного горения

Принцип верхнего горения обеспечивает постепенное прогорание топлива. В котел загружается полный объем топлива, которого хватит на весь цикл горения котла (в Stropuva Village V30 – это 31 час). Но одновременно будет гореть только верхний слой – тепловой энергии хватит, чтобы поддерживать заданный температурный режим без потери мощности.
В обычных твердотопливных котлах (не шахтного типа) весь объем топлива после розжига отдает максимальное количество тепловой энергии в зависимости от теплоемкости (как в обычном костре). Дожиг пиролизных газов может продлить время эффективной работы котла, но не обеспечит горение топлива свыше 6-8 часов, так как любой объем топлива горит одновременно. В Stropuva, благодаря вертикальной конструкции – горит только часть топлива, отдавая энергию, необходимую для поддержания температуры теплоносителя и не более. Тепло не вылетает в дымоход.

Устройство котла Стропува

Чтобы ответить на вопрос о том, можно ли сделать котел Стропува своими руками нужно для начала честно определить степень своего мастерства. Если вы мастер на все руки с развитой смекалкой, то процесс может быть вам под силу. Если же вы бытовой «самоделкин», то, скорее всего, толку не будет, ведь задача действительно непростая. Чтобы убедиться в этом рассмотрим конструкцию котла Stropuva. Она состоит из следующих, основных конструктивных элементов:

  • двойной корпус;
  • телескопический воздуховод;
  • распределитель воздуха;
  • система автоматической регулировки подачи воздуха.

Само собой, котлы длительного горения Стропува оснащены дверками, патрубками для подачи и обратки теплоносителя. С простыми элементами сложностей не возникнет, вот основные изготовить дома просто невозможно. Начнем с телескопической трубы, как ее сделать самому? Это нереально без заводского оборудования. На этом, в принципе, можно и заканчивать, попытка провалилась. Гипотетически, допустим, что вам удалось сделать телескопический воздуховод, который можно будет сложить, потянув за шнур.

Схема агрегата действительно сложная. Нужно выполнить следующие действия:

  • соединить две трубы разного диаметра;
  • в наружной трубе врезать патрубки для подачи и обратки теплоносителя;
  • во внутренней трубе сверху (точно посередине) закрепить камеру для нагрева воздуха;
  • в камере снизу закрепить уже изготовленный телескопический воздуховод с распределителем воздуха на конце;
  • также следует сделать патрубок для вывода дыма из внутренней трубы;
  • установить дверки;
  • поставить систему контроля подачи воздуха.

При этом все должно бы максимально герметично. Справитесь с такой нелегкой задачей? Скорее всего, что нет. Вот и господин Афанасий Будякин с Колымы подумал, что задача это невыполнимая, поэтому придумал аналог котла Стропува. Никак называть его не стал, а просто выложил в сеть под ником «bybafonja». Так и прилипло название «Бубафоня» к отечественной печи длительного горения. О ней расскажем немного позже.

Котел стропува: дымоход

В большей степени КПД котла будет зависеть от тяги в дымоходной трубе. При низкой тяге продукты горения не успеют удалиться через дымоход, и в результате котел начнет дымить, поэтому помещение постепенно заполнится дымом, а в топке замедлится процесс горения.

Обычно, недостаток тяги происходит по таким причинам:

  • Недостаточна высота дымохода. Он должен быть выше конька на 50 см;
  • Труба дымохода заполнена продуктами горения (сажа, смола и т. п.);
  • Диаметр дымохода недостаточно широкий;
  • Неправильные размеры горизонтальной зоны дымохода (длина должна быть не меньше 20 см, но не больше 150 см).

Увеличенная тяга приводит к:

  • повышенной температуре горения;
  • перерасходу топлива;
  • высокому шуму при работе котла.

При обустройстве дымохода особое внимание нужно уделить пожаробезопасности. Присоединение дымохода к котлу должно быть сделано из металла

Все стыки соединений должны быть плотно герметизированы. И еще — нужно регулярно производить чистку не только трубы дымохода, но также и ее горизонтальной части, потому что скопления смол и сажи могут загореться и образовать пожар.

Рабочий цикл котла

В котел закладывается весь объем топлива полностью, и разжигается сверху (смотреть инструкцию по растопке).

По мере разгорания верхнего слоя топлива мощность котла увеличивается до необходимой для поддрежания заданной температуры системы.

Топливо в котле медленно прогорает, горящий слой топлива медленно опускается вниз. Труба подачи воздуха под собственным весом также опускается, поддерживая горение.

Как только топливо прогорело – цикл можно повторять заново.

Дрова

Максимальное горение до 18 ч.

STROPUVA S8

  • Дрова / Брикеты
  • Площадь обогрева: 50-80 м²
  • Мощность: 8 кВт
  • Горение до: 18 ч
  • Вмещение топлива: 163.15 дм³
  • Вмещается дров: 37 кг

53 000 р. / шт 75 715 р. / шт

Дрова

Максимальное горение до 31 ч.

STROPUVA VILLAGE V30 кВт

  • Дрова / Брикеты
  • Площадь обогрева: 200-300 м²
  • Мощность: 30 кВт
  • Горение до: 31 ч
  • Вмещение топлива: 341.88 дм³
  • Вмещается дров: 78.43 кг

80 000 р. / шт 89 000 р. / шт

Дрова

Пеллеты

Уголь

Максимальное горение до 120 ч.

STROPUVA S20 U

  • Уголь / Дрова / Брикеты / Пеллеты
  • Площадь обогрева: 100-200 м²
  • Мощность: 20 кВт
  • Горение до: 120 ч
  • Вмещение топлива: 234.31 дм³
  • Вмещается дров: 60 кг

101 000 р. / шт 148 850 р. / шт

Вывод

Подведём итоги. Тем, кому нужен котел с большим объемом загружаемого топлива и редким обслуживанием, по мнению потребителей, подойдет Стропува.

Но нужно быть готовым отдать за него около 100 тыс. руб.

Виадрус, скорее всего, придется его часто проверять, но он не заставит выполнять тяжёлую работу по очистке каждые несколько дней.

Galmet хорошо чувствует и держит постоянную температуру. А Данко – порадует своей ценой.

Казалось бы, в современном мире отопление на дровах уже утратило актуальность, однако это не так. Печи длительного горения на дровах для дома все еще применяются, к тому же имеют свои преимущества перед другими вариантами отопления.

Как сделать глиняную смесь для кладки печей, читайте в этом материале. Проверка смеси на жирность и пропорции раствора.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
