Теплотехнический расчёт здания - считаем теплопотери по площади и по объему

Как выполнить теплотехнический расчёт здания

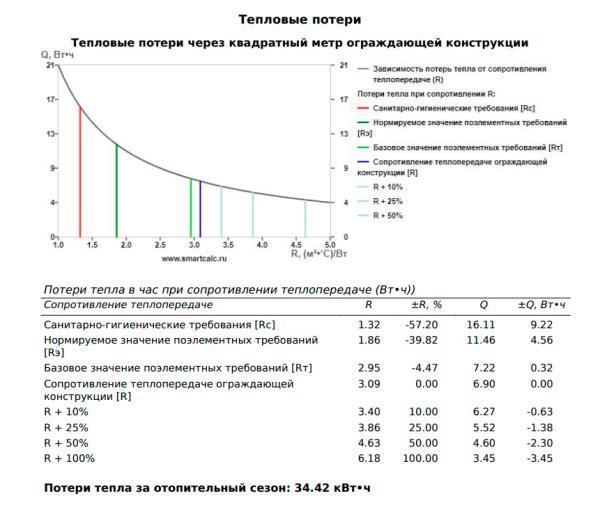

Теплотехнический расчет онлайн (обзор калькулятора)

Теплотехнический расчет можно сделать в Интернете онлайн. Неплохим, как на мое усмотрение являться сервис: rascheta.net. Давайте вкратце рассмотрим, как с ним работать.

Содержание

Перейдя на сайт онлайн калькулятора, первым делом нужно выбрать нормативы по которым будет производится расчет. Я выбираю свод правил от 2012 года, так как это более новый документ.

Дальше нужно указать регион в котором будет строятся объект. Если нет Вашего города выбирайте ближайший большой город. После этого указываем тип зданий и помещений. Скорей всего Вы будете рассчитывать жилое здание, но можно выбрать общественные, административные, производственные и другие. И последнее, что нужно выбрать — вид ограждающей конструкции (стены, перекрытия, покрытия).

Расчетную среднюю температуру, относительную влажность и коэффициент теплотехнической однородности оставляем такими же, если не знаете как их изменять.

В опциях расчета устанавливаем все две галочки, кроме первой.

В таблице указываем пирог стены начиная снаружи — выбираем материал и его толщину. На этом собственно весь расчет и закончен. Под таблицей будет результат расчета. Если какое-то из условий не выполняется меняем толщину материала или же сам материал, пока данные не будут соответствовать нормативным документам.

Если Вы желаете посмотреть алгоритм расчета, то нажимаем на кнопку «Отчет» внизу страницы сайта.

Для чего делают теплотехнический расчёт здания

Ряд целей актуален только для жилых домов или, напротив, промышленных помещений, но большинство решаемых проблем подходит для всех построек:

  • Сохранение комфортных климатических условий внутри комнат. В термин «комфорт» входит как отопительная система, так и естественные условия нагревания поверхности стен, крыши, использование всех источников тепла. Это же понятие включают и систему кондиционирования. Без должной вентиляции, особенно на производстве, помещения будут непригодны для работы.
  • Экономия электроэнергии и других ресурсов на отопление. Здесь имеют место следующие значения: удельная теплоемкость используемых материалов и обшивки;
  • климат снаружи здания;
  • мощность отопления.

Крайне неэкономично проводить отопительную систему, которая просто не будет использоваться в должной степени, но зато будет трудна в установлении и дорога в обслуживании. То же правило можно отнести к дорогостоящим стройматериалам.

Определение количества радиаторов для однотрубных систем

Есть еще один очень важный момент: все вышеизложенное справедливо для двухтрубной системы отопления. когда на вход каждого из радиаторов поступает теплоноситель с одинаковой температурой. Однотрубная система считается намного сложнее: там на каждый последующий отопительный прибор вода поступает все более холодная. И если хотите рассчитать количество радиаторов для однотрубной системы, нужно каждый раз пересчитывать температуру, а это сложно и долго. Какой выход? Одна из возможностей — определить мощность радиаторов как для двухтрубной системы, а потом пропорционально падению тепловой мощности добавлять секции для увеличения теплоотдачи батареи в целом.

В однотрубной системе вода на каждый радиатор поступает все более холодная

Поясним на примере. На схеме изображена однотрубная система отопления с шестью радиаторами. Количество батарей определили для двухтрубной разводки. Теперь нужно внести корректировку. Для первого отопительного прибора все остается по-прежнему. На второй поступает уже теплоноситель с меньшей температурой. Определяем % падения мощности и на соответствующее значение увеличиваем количество секций. На картинке получается так: 15кВт-3кВт=12кВт. Находим процентное соотношение: падение температуры составляет 20%. Соответственно для компенсации увеличиваем количество радиаторов: если нужно было 8шт, будет на 20% больше — 9 или 10шт. Вот тут и пригодится вам знание помещения: если это спальня или детская, округлите в большую сторону, если гостиная или другое подобное помещение, округляете в меньшую

Принимаете во внимание и расположение относительно сторон света: в северных округляете в большую, в южных — в меньшую

В однотрубных системах нужно в расположенных дальше по ветке радиаторах добавлять секции

Этот метод явно не идеален: ведь получится, что последняя в ветке батарея должна будет иметь просто огромные размеры: судя по схеме на ее вход подается теплоноситель с удельной теплоемкостью равной ее мощности, а снять все 100% на практике нереально. Потому обычно при определении мощности котла для однотрубных систем берут некоторый запас, ставят запорную арматуру и подключают радиаторы через байпас, чтобы можно было отрегулировать теплоотдачу, и таким образом компенсировать падение температуры теплоносителя. Из всего этого следует одно: количество или/и размеры радиаторов в однотрубной системе нужно увеличивать, и по мере удаления от начала ветки ставить все больше секций.

Приблизительный расчет количества секций радиаторов отопления дело несложное и быстрое. А вот уточнение в зависимости от всех особенностей помещений, размеров, типа подключения и расположения требует внимания и времени. Зато вы точно сможете определиться с количеством отопительных приборов для создания комфортной атмосферы зимой.

Теплотехнический расчет.

Приступаем непосредственно к теплотехническому расчету, а именно — нам необходимо подобрать толщину 2-го слоя (утеплителя) исходя из условий места строительства.
В первую очередь — определяем норму тепловой защиты из условий соблюдения санитарных норм.
Согласно формулы 3 из СНиП 23-02-2003 «Тепловая защита зданий» рассчитывается нормативное (или другими словами максимально допустимое) сопротивление теплопередачи, формула выгладит так:

где:
n = 1 — коэффициент, принятый по таблице 6, из СНиП 23-02-2003 «Тепловая защита зданий» для наружной стены (впрочем, в последнем актуализированном СП данный коэффициент упразднили!);

tint = 20°С — оптимальная температура в помещении, из исходных данных;

text = -30°С — температура наиболее холодной пятидневки, значение из исходных данных;

Δtn = 4°С — данный показатель принимается по таблице 5, из СНиП 23-02-2003 «Тепловая защита зданий» он нормирует температурный перепад между температурой воздуха внутри помещения и температурой внутренней поверхности ограждающей конструкции (стены);

αint = 8,7 Вт/(м2×°С) — коэффициент теплопередачи внутренней поверхности ограждающей конструкции, принимается по таблице 7 из СНиП 23-02-2003 «Тепловая защита зданий» для наружных стен.

Выполняем расчет:

получили сопротивление теплопередачи из санитарных норм Rreq = 1.437 м2*℃/Вт;

Во вторую очередь, определяем сопротивление теплопередачи из условий энергосбережения.

Определяем градусо-сутки отопительного периода, для этого воспользуемся формулой, согласно пункта 5.3 в СНиП 23-02-2003″Тепловая защита зданий»:

Dd = (tint — tht)zht = (20 + 4,0)*214 = 5136°С×сут

Примечание: градусо-сутки ещё имеют сокращенное обозначение — ГСОП.

Далее, согласно СНиП 23-02-2003 «Тепловая защита зданий» в зависимости от градусо-суток района строительства, рассчитываем нормативное значение приведенного сопротивления теплопередаче по формуле:

Rreq= a*Dd + b = 0,00035 × 5136 + 1,4 = 3,1976м2×°С/Вт,

где: Dd — градусо-сутки отопительного периода в г. Муром,

a и b — коэффициенты, принимаемые по таблице 4, столбец 3, СНиП 23-02-2003 «Тепловая защита зданий» для стен жилого здания.
таким образом, мы получили второе значение сопротивления теплопередачи исходя из энергоэффективности Rreq = 3,198 м2*℃/Вт;

Для дальнейшего расчета стены, мы принимаем наибольшее значение из двух рассчитанных нами показателей Rreq (1,437 и 3,198), и обозначим его как Rтреб = 3,198 м2*℃/Вт;

Определение толщины утеплителя

Для каждого слоя нашей многослойной стены необходимо рассчитать термическое сопротивление по формуле:

где:
δi- толщина слоя, мм;
λi — расчетный коэффициент теплопроводности материала слоя Вт/(м × °С).

Рассчитываем термическое сопротивление для каждого слоя
1 слой (газобетонные блоки): R1 = 0,4/0,29 = 0,116 м2×°С/Вт.
3 слой (облицовочный силикатный кирпич): R3 = 0,12/0,87 = 0,104 м2×°С/Вт.
4 слой (штукатурка): R4 = 0,02/0,87 = 0,023 м2×°С/Вт.

Определение минимально допустимого (требуемого) термического сопротивления теплоизоляционного материала:

где:

Rint = 1/αint = 1/8,7 — сопротивление теплообмену на внутренней поверхности;

Rext = 1/αext = 1/23 — сопротивление теплообмену на наружной поверхности,

αext принимается по таблице 14 для наружных стен;

ΣRi = 0,116 + 0,104 + 0,023 — сумма термических сопротивлений всех слоев стены без слоя утеплителя, определенных с учетом коэффициентов теплопроводности материалов, принятых по графе А или Б (столбцы 8 и 9 таблицы Д1 СП 23-101-2004) в соответствии с влажностными условиями эксплуатации стены, м2·°С/Вт

Толщина утеплителя равна:

где: λут — коэффициент теплопроводности материала утеплителя, Вт/(м·°С).

Определение термического сопротивления стены из условия, что общая толщина утеплителя будет 250 мм:

где: ΣRт,i — сумма термических сопротивлений всех слоев ограждения, в том числе и слоя утеплителя, принятой конструктивной толщины, м2·°С/Вт.

Из полученного результата можно сделать вывод, что

R0 = 3,343м2×°С/Вт > Rтр0 = 3,198м2×°С/Вт → следовательно, толщина утеплителя подобрана правильно.

Вот мы и выполнили теплотехнический расчет стены и нам известны толщины всех слоёв, входящих в её состав. Для того, чтобы долго не разбираться с нормативной документацией и самому считать на калькуляторе все эти сложные формулы, можно воспользоваться калькулятором «Теплотехнический расчет стены», где Вам достаточно просто выбрать исходные данные, а сам расчет произведется автоматически.

Если вам понравилась статья, пожалуйста, поделитесь ей

Теплотехнический расчет жилых и общественных зданий

Оглавление

1. Теплотехнический расчет
наружной стены

.1 Расчет наружной стены на
сопротивление теплопередаче

.2 Расчет наружной стены на
сопротивление паропроницанию

.3 Расчет наружнойстены на
сопротивление воздухопроницанию

.4 Построение графика
распределения температуры в наружной стене

. Теплотехнический расчет
конструкции пола 1-го этажа

.1 Расчет конструкции пола
1-го этажа на сопротивление теплопередаче

.2 Построение графика
распределения температуры в конструкции пола 1-го этажа

.3 Расчет конструкции пола
1-го этажа на сопротивление паропроницанию

.4 Расчет конструкции пола
1-го этажа на сопротивление воздухопроницанию

. Теплотехнический расчет
плоской «теплой» кровли

.1 Расчет плоской «теплой»
кровли на сопротивление теплопередаче

.2 Расчет плоской «теплой»
кровли на сопротивление паропроницанию

.3 Расчет конструкции плоской
«теплой» кровли на сопротивление воздухопроницанию

.4 Построение графика
распределения температуры в конструкции «теплой» кровли

. Теплотехнический расчет
многослойной неоднородной ограждающей конструкции кровли

. Расчет на возможность
выпадения конденсата на «мостиках холода»

Введение

Строительная теплотехника занимается изучением теплопередачи и
воздухопроницания через ограждающие конструкции зданий, а также влажностного
режима ограждающих конструкций, связанного с процессами теплопередачи.

Знание строительной теплотехники необходимо строителям для рационального
проектирования наружных ограждающих конструкций. Особенно большое значение
имеет знание строительной теплотехники для современного строительства, в
котором широко применяются сборные облегченные конструкции из новых эффективных
материалов.

От теплотехнических качеств наружных ограждений зданий зависят:

а)       в отапливаемых зданиях — количество теплоты, теряемой зданием в
зимний период;

б)      в холодильниках — количество холода, теряемого в летнее время, а
следовательно, необходимая мощность холодильной установки и стоимость
эксплуатации холодильника;

в)      постоянство температуры воздуха в здании во времени при
неравномерной отдаче теплоты системой отопления;

г)       защита здания от перегрева в летнее время;

д)      температура внутренней поверхности ограждения, гарантирующая от
образования на ней конденсата;

е)       влажностный режим ограждения, влияющий на теплозащитные качества
ограждения и его долговечность.

Только ясное представление о процессах, происходящих в ограждениях при
теплопередаче, и умение пользоваться соответствующими расчетами дают
возможность проектировщику обеспечить требуемые теплотехнические качества
наружных ограждающих конструкций.

Комфорт в помещении зависит от:

•Температуры внутреннего воздуха: оптимально 20°С- 22°С.

•Температуры внутренних поверхностей стен, ограждающих помещение: минимум
16°С-18°С. В противном случае появляется ощущение сквозняка.

•Тепловой инерции (накопление тепла) стен, ограждающих помещения.
Барачный микроклимат: быстрый нагрев, быстрое охлаждение.

•Температуры поверхности пола: оптимально 22°С-24°С.

•Относительной влажности воздуха в помещении:

Нормально 50%-60%

•Движение воздуха: максимально 0,2 м/с.

>0,2 м/с — ощущение сквозняка

•Деятельности человека: сидячая работа, подвижная работа.

Количество тепла Q: единица Вт·с

Под количеством тепла Q (Вт∙с) понимают такое количество энергии,
которое может быть отдано или воспринято телом при тепловом потоке Q (Вт)за
секунду (1с).

Теплопроводность λ:
λ — маленькая
греческая буква λ (произносится ламбда).

Расчетная величина теплопроводности показывает количество тепла вВт∙с,
которое проходит в стационарном режиме (при постоянно работающем отоплении) в 1
секунду через 1м² слоя материала толщиной 1м, когда разница температур
на внешней и внутренней поверхностях слоя составляет 1 Кельвин.

Единица: Вт ∙ с ∙ м/с ∙ м²-К=Вт/(м ∙ К)

Чём больше λ, тем больше теплопроводность.

Чем меньше λ, тем лучше теплоизоляция.

Коэффициент теплопередачиΛ(Λ — большая греческая буква Ламбда)

Коэффициент теплопередачи показывает, какое количество тепла (Вт∙с)
в стационарном режиме проходит через 1м² элемента однородной ограждающей
конструкции толщиной d (в
м) за секунду, если разность температур поверхностей конструкции составляет 1
Кельвин.Единица: λ/d =
Вт/м∙ К/м = Вт/м²∙ К

Сопротивление теплопередачи R: Единица: R (м²∙ К/Вт).

Чем больше сопротивление теплопередаче конструкции, тем
лучшее теплоизолирующая способность
.Если конструкция состоит из нескольких слоев, то
сопротивления теплопередаче отдельных слоев могут складываться.

1. Теплотехнический расчет наружной стены

Пример теплотехнического расчета

Рассчитаем жилой дом, находящийся в 1 климатическом районе (Россия), подрайон 1В. Все данные взяты из таблицы 1 СНиП 23-01-99. Наиболее холодная температура, наблюдающаяся на протяжении пяти дней обеспеченностью 0,92 — tн = -22⁰С.

В соответствии со СНиП отопительный период (zоп) продолжается 148 суток. Усредненная температура на протяжении отопительного периода при среднесуточных температурных показателях воздуха на улице 8⁰ — tот = -2,3⁰. Температура снаружи в отопительный сезон — tht = -4,4⁰.

Теплопотери дома — важнейший момент на этапе его проектирования. От итогов расчета зависит и выбор стройматериалов, и утеплителя. Нулевых потерь не бывает, но стремиться нужно к тому, чтобы они были максимально целесообразными

В качестве наружного утеплителя, толщиной 5 см, использована минеральная вата. Значение Кт для нее — 0,04 Вт/м х С. Количество оконных проемов в доме — 15 шт. по 2,5 м² каждое.

Теплопотери через стены

Прежде всего, нужно определить термическое сопротивление как керамической стены, так и утеплителя. В первом случае R1 = 0,5 : 0,16 = 3,125 кв. м х С/Вт. Во втором — R2 = 0,05 : 0,04 = 1,25 кв. м х С/Вт. В целом для вертикальной ограждающей конструкции: R = R1 + R2 = 3.125 + 1.25 = 4.375 кв. м х С/Вт.

Так как теплопотери имеют прямо пропорциональную взаимосвязь с площадью ограждающих конструкций, рассчитываем площадь стен:

А = 10 х 4 х 7 – 15 х 2,5 = 242,5 м²

Теперь можно определить потери тепла через стены:

Qс = (242,5 : 4.375) х (22 – (-22)) = 2438,9 Вт.

Теплопотери через горизонтальные ограждающие конструкции рассчитывают аналогично. В итоге все результаты суммируют.

Если есть подвал, то теплопотери через фундамент и пол будут меньшими, поскольку в расчете участвует температура грунта, а не наружного воздуха

Если подвал под полом первого этажа отапливается, пол можно не утеплять. Стены подвала все же лучше обшить утеплителем, чтобы тепло не уходило в грунт.

Определение потерь через вентиляцию

Чтобы упростить расчет, не учитывают толщину стен, а просто определяют объем воздуха внутри:

V = 10х10х7 = 700 мᶾ.

При кратности воздухообмена Кв = 2, потери тепла составят:

Qв = (700 х 2) : 3600) х 1,2047 х 1005 х (22 – (-22)) = 20 776 Вт.

Если Кв = 1:

Qв = (700 х 1) : 3600) х 1,2047 х 1005 х (22 – (-22)) = 10 358 Вт.

Эффективную вентиляцию жилых домов обеспечивают роторные и пластинчатые рекуператоры. КПД у первых выше, он достигает 90%.

Теплопотери и их расчет на примере двухэтажного здания

Сравнение расходов на отопление зданий разной формы.

Итак, возьмем для примера небольшой домик с двумя этажами, утепленный по кругу. Коэффициент сопротивления теплопередаче у стен (R) при этом будет в среднем равен трем. Здесь учитывается то, что к основной стене уже прикреплена теплоизоляция из пеноплекса или из пенопласта, толщиной около 10 см. У пола данный показатель окажется чуть меньше, 2,5, так как утеплителя под отделочным материалом нет. Что касается кровельного покрытия, то здесь коэффициент сопротивления достигает 4,5-5 благодаря тому, что утеплен чердак с помощью стекловаты или минеральной ваты.

Кроме того, что вы определите то, насколько способны те или иные интерьерные элементы противиться естественному процессу улетучивания и охлаждения теплого воздуха, нужно будет определиться с тем, каким именно способом это происходит. Возможно несколько вариантов: испарение, излучение или конвекция. Помимо них, существуют и другие возможности, но к частному жилому помещению они не относятся. При этом, осуществляя расчеты теплопотерь в доме, не нужно будет учитывать, что время от времени температура внутри помещения может повышаться от того, что сквозь окно солнечные лучи нагреют воздух на несколько градусов. Не стоит в данном процессе ориентироваться еще и на то, что дом стоит в каком-то особом положении по отношению к сторонам света.

Для того чтобы определить то, насколько серьезными являются теплопотери, достаточно провести расчет данных показателей в самых населенных комнатах. Наиболее точный расчет предполагает следующее. Сначала нужно подсчитать общую площадь всех стен в комнате, затем из данной суммы нужно вычесть площадь всех расположенных в этой комнате окон и, учитывая площадь кровли и пола, рассчитать теплопотери. Это возможно осуществить с помощью формулы:

dQ=S*(t внутри — t уличная)/R

Так, например, если площадь стен у вас равна 200 кв. метрам, температура в помещении — 25ºС, а на улице — минус 20ºС, то стены потеряют приблизительно 3 киловатта тепла за каждый час. Аналогично осуществляется и расчет теплопотерь всех остальных составляющих. После этого их остается лишь суммировать и у вас получится, что комната с 1 окном потеряет в час около 14 киловатт тепла. Итак, это мероприятие производится до монтажа отопительной системы по специальной формуле.

Расчет в Excel теплопотерь через пол и стены, примыкающие к грунту по общепринятой зональной методике В.Д. Мачинского.

Температура грунта под зданием зависит в первую очередь от теплопроводности и теплоемкости самого грунта и от температуры окружающего воздуха в данной местности в течение года. Так как температура наружного воздуха существенно различается в разных климатических зонах, то и грунт имеет разную температуру в разные периоды года на разных глубинах в различных районах.

Для упрощения решения сложной задачи определения теплопотерь через пол и стены подвала в грунт вот уже более 80 лет успешно применяется методика разбиения площади ограждающих конструкций на 4 зоны.

Каждая из четырех зон имеет свое фиксированное сопротивление теплопередаче в м2·°С/Вт:

R1=2,1  R2=4,3  R3=8,6  R4=14,2

Зона 1 представляет собой полосу на полу (при отсутствии заглубления грунта под строением)  шириной 2 метра, отмеренную от внутренней поверхности наружных стен вдоль всего периметра или (в случае наличия подпола или подвала) полосу той же шириной, отмеренную вниз по внутренним поверхностям наружных стен от кромки грунта.

Зоны 2 и 3 имеют также ширину 2 метра и располагаются за зоной 1 ближе к центру здания.

Зона 4 занимает всю оставшуюся центральную площадь.

На рисунке, представленном чуть ниже зона 1 расположена полностью на стенах подвала, зона 2 – частично на стенах и частично на полу, зоны 3 и 4 полностью находятся на полу подвала.

Если здание узкое, то зон 4 и 3 (а иногда и 2) может просто не быть.

Площадь пола зоны 1 в углах учитывается при расчете дважды!

Если вся зона 1 располагается на вертикальных стенах, то площадь считается по факту без всяких добавок.

Если часть зоны 1 находится на стенах, а часть на полу, то только угловые части пола учитываются дважды.

Если вся зона 1 располагается на полу, то посчитанную площадь следует при расчете увеличить на 2×2х4=16 м2 (для дома прямоугольного в плане, т.е. с четырьмя углами).

Если заглубления строения в грунт нет, то это значит, что H=0.

Ниже представлен скриншот программы расчета в Excel теплопотерь через пол и заглубленные стены для прямоугольных в плане зданий.

Площади зон F1, F2, F3, F4 вычисляются по правилам обычной геометрии. Задача громоздкая, требует часто рисования эскиза. Программа существенно облегчает решение этой задачи.

Общие потери тепла в окружающий грунт определяются по формуле в КВт:

QΣ=((F1+F)/R1+F2R2+F3R3+F4R4)*(tвр-tнр)/1000

Пользователю необходимо лишь заполнить в таблице Excel значениями первые 5 строчек и считать внизу результат.

Для определения тепловых потерь в грунт помещений площади зон придется считать вручную и затем подставлять в вышеприведенную формулу.

На следующем скриншоте показан в качестве примера расчет в Excel теплопотерь через пол и заглубленные стены для правого нижнего (по рисунку) помещения подвала.

Сумма потерь тепла в грунт каждым помещением равна общим тепловым потерям в грунт всего здания!

На рисунке ниже показаны упрощенные схемы типовых конструкций полов и стен.

Пол и стены считаются неутепленными, если коэффициенты теплопроводности материалов (λi), из которых они состоят, больше 1,2 Вт/(м·°С).

Если пол и/или стены утеплены, то есть содержат в составе слои с λ<1,2 Вт/(м·°С), то сопротивление рассчитывают для каждой зоны отдельно по формуле:

Rутепл i=Rнеутепл i+Σ(δjj)

Здесь δj – толщина слоя утеплителя в метрах.

Для полов на лагах сопротивление теплопередаче вычисляют также для каждой зоны, но по другой формуле:

Rна лагах i=1,18*(Rнеутепл i+Σ(δjj))

Специальные предложения

Эполаст — двухкомпонентный эпоксидный заливочный компаунд для полов. Тара 30кгот 369В рубКупить
Раковина 130см Jacob Delafon Presquile E443552В 250В рубКупить
Лазерный дальномер DEWALT DW030PL, 9 м1В 990В рубКупить
Аккумуляторный бесщеточный гвоздезабивной пистолет DEWALT DCN692P2, 105 Дж, 18 В, XR50В 280В рубКупить
Аккумуляторный лобзик BLACK+DECKER 18В BDCJS18N-XJ, без аккумулятора3В 990В рубКупить
Металл Профиль Силикон (бесцветный) PH350В рубКупить
Дифференциальный выключатель нагрузки УЗО ВД63 2 полюса, 40А, Тип AC, 30мА | код. 11452 | Schneider Electric1В 842.80В рубКупить

На нашем сайте собрались профессиональные строители и мастера по ремонту, которые всегда готовы прийти вам на помощь. При необходимости вы можете задать интересующий вас вопрос по ремонту и строительству квартиры, частного дома или дачи, и получить полезные советы.

Применение современных материалов и строительных технологий каждому человеку дает возможность самостоятельно провести ремонт в своем доме или квартире, не прибегая к услугам профессионалов. Полезные советы и ценную информацию о правилах осуществления многих строительных и ремонтных работ на страницах интернет-журнала «Строй Дом» найдут не только любители, но и профессионалы.

«Строй Дом» – еще молодой, но активно развивающийся проект, на котором регулярно появляется новая полезная информация. Для удобства пользователей все материалы о строительстве и ремонте, опубликованные на страницах интернет-проекта, тематически разделены на рубрики и категории.

Расчет потерь тепла по площади помещений

Первым методом расчета тепловой нагрузки системы отопления пользуются для укрупненного определения мощности системы отопления всего дома и общего понимания количества и типа радиаторов, а также мощности котельного оборудования. Так как метод не учитывает регион строительства (расчетную наружную температуру зимой), количество потерь тепла через фундаменты, крыши или нестандартное остекление, то количество потерь тепла, рассчитанное укрупненным методом исходя из площади помещения, может быть как больше, так и меньше фактических значений.

Источники теплопотерь здания

А при использовании современных теплоизоляционных материалов мощность котельного оборудования может быть определена с большим запасом. Таким образом, при устройстве систем отопления возникнет большой перерасход материалов и будет приобретено более дорогостоящее оборудование. Поддержание комфортной температуры в помещениях будет возможно только при условии, что будет установлена современная автоматика, которая не допустит перегрева помещений выше комфортных температур.

Тем не менее, этим способом определения мощности систем отопления пользуются достаточно часто. Следует только понимать, в каких случаях такие укрупненные расчеты приближены к реальности.

Итак, формула для укрупненного определения количества теплопотерь выглядит следующим образом:

Q=S*100 Вт (150 Вт),Q — требуемое количество тепла, необходимое для обогрева всего помещения, ВтS — отапливаемая площадь помещения, м?Значение 100-150 Ватт является удельным показателем количества тепловой энергии, приходящейся для обогрева 1 м?.

При использовании первого метода для укрупненного метода расчета тепловой мощности следует ориентироваться на следующие рекомендации:

  • В случае, когда в расчетном помещении из наружных ограждающих конструкций имеются одно окно и одна наружная стена, а высота потолков менее трех метров, то на 1м2 отапливаемой площади приходится 100 Вт тепловой энергии.
  • При расчете углового помещения с двумя оконными конструкциями или балконными блоками либо помещение высотой более трех метров, то в диапазон удельной тепловой энергии на 1 м2 составляет от 120 до 150 Вт.
  • Если же прибор отопления в будущем планируется устанавливать под окном в нише либо декорировать защитными экранами, поверхность радиаторов и, следовательно, их мощность необходимо увеличить на 20-30%. Это обусловлено тем, что тепловая мощность радиаторов будет частично тратиться на прогрев дополнительных конструкций.

Недостатки расчета по площади

Расчет, основанный на площадном показателе, не отличается большой точностью

Здесь не принят во внимание такой параметр, как климат, температурные показатели как минимальные, так и максимальные, влажность. Из-за игнорирования многих важных моментов расчет имеет значительные погрешности

Часто стараясь перекрыть их, в проекте предусматривают «запас».

Если все же для расчета выбран этот способ, нужно учитывать следующие нюансы:

  1. При высоте вертикальных ограждений до трех метров и наличии не более двух проемов на одной поверхности, результат лучше умножить на 100 Вт.
  2. Если в проект заложен балкон, два окна либо лоджия, умножают в среднем на 125 Вт.
  3. Когда помещения промышленные или складские, применяют множитель 150 Вт.
  4. В случае расположения радиаторов вблизи окон, их проектную мощность увеличивают на 25%.

Расчет потерь тепла

Для точного расчета теплопотерь потребуется подготовить исходные данные по конкретному объекту (объем, высота здания, его местоположение), а также нормативные документы, содержащие таблицы различных коэффициентов, показателей.  Сначала рекомендуется рассчитать все составляющие формулы, записать данные, затем подставить данные формулы.

Основные формулы

Для расчета используется следующая формула:

Qот = а*V*qот *(tв — tнр)*(1 + Кир)*10-6 Гкал/час

  • а – поправочный коэффициент, который учитывает разницу между температурой воздуха снаружи (улица) определенной местности и температурой -30оС, для которой обозначена характеристика qот;
  • V – объем здания по внешнему периметру;
  • qот — удельная характеристика отапливаемого помещения, которая обозначена при температуре снаружи -30оС;
  • tв –температура воздуха внутри помещения;
  •  tнр –температура снаружи конкретного местоположения (местности), в котором расположено здание;
  • Кир –коэффициент инфильтрации, определяемый тепловым, ветровым напором.

Из приведенных выше составляющих формулы к числу исходных данных относится объем помещения, поправочный коэффициент, удельную характеристику здания, расчетные температуры необходимо взять из документации, а коэффициент инфильтрации рассчитать по формуле:

                                  273 + tнр

Кир = 10-2 √[2gL(1 — ————-) + wp2]

                                  273 + tв

g – ускорение свободного падения земли (9,8 м/с2);

L – высота строения;

w— обусловленная данным регионом скорость ветра отопительного периода.

Необходимая документация

Часть данных необходимо взять в нормативной документации, рекомендуется скачать эти документы или найти их онлайн:

Методика определения количества тепловой энергии и теплоносителя (1);

Общие санитарно-гигиенические требования к воздуху рабочей зоны (2);

Здания жилые и общественные. Параметры микроклимата в помещениях (3);

Строительная климатология (4).

Для удобства литература пронумерована. Далее соответствующая документация будет обозначаться сокращенно (например, Д3).

Исходные данные. Предварительные подсчеты

Рассмотрим расчет теплопотерь на примере административного здания города Омск. Высота здания – 9 метров. Объем здания по внешнему периметру – 8560 кубических метров.

В Таблице 3.1 – Климатические параметры холодного периода года (Д4)  напротив соответствующего города находим  5-ую графу, температуру воздуха наиболее холодной пятидневки. Для Омска данный показатель равен – 37оС.

В 20-й графе этой же таблицы находим скорость ветра данного города. Данный показатель составляет 2,8 м/с.

В пункте 1.2 (Д1) находим Таблицу 2, поправочный коэффициент а для жилых помещений. В таблице представлены коэффициенты температуры шагом 5 градусов, соответственно есть данные температуры — 35 оС (коэффициент 0,95), — 40 оС (коэффициент 0,9). Рассчитываем методом интерполяции коэффициент нашей температуры — 37 оС, получаем – 0,93.

Далее п.3 (Д3) находим Классификацию помещений и определяем категорию анализируемого помещения. Поскольку речь идет об административном здании, ему присваивается категория 3в (пространство пребывания большого количества людей без верхней одежды в положении стоя).

Таблица 3 (Д3) Допустимые, достаточные значения увлажненности воздуха, силы ветра, температурного режима гражданских помещений – находим показатель Температура (оптимальная) для нашего типа здания (3в). Показатель составляет 18-20 градусов. Выбираем наименьшую границу  18оС.

Таблице 4 (Д1) Удельный показатель тепла культурно-образовательных, административных, лечебных зданий – находим соответствующий коэффициент, исходя из объема здания. Данный случай до 10 000 м3. Коэффициент составляет 0,38.

Все данные подготовлены:

g – 9,8 м/с2;

L – 9 м;

w– 2,8 м/с;

а –0,93;

V – 8560 м3;

qот – 0,38;

tв – 18оС;

 tнр – — 37оС;

Кир – необходимо рассчитать.

Далее можно просто подставить цифры формулы.

Итоговый расчет

Сначала рассчитываем коэффициент инфильтрации:

                       273 + (-37)

Кир = 10-2 √ = 0,4

                     273 + 18

Qот = 0,93*8560*0,38*(18 – (-37))*(1 + 0,4)*10-6 Гкал/час = 232933 *10-6 Гкал/час = 0,232933 Гкал/час

Для большего понимания, посмотрите данное видео:

Как делать теплотехнический расчет стен дома

Проведение данных подсчетов должно помочь узнать, одинаковы ли сооружения предъявляемым требования со стороны теплозащиты. Определяет качество создаваемых микроклиматических условий в помещение. Справляется ли система отопления с получением необходимого уровня теплового комфорта.

Чтобы добиться оптимальных условий должен быть создан балансирующий температурный режим между внутренними ограждающими конструкциями и помещением. Если он не воссоздан, то все тепло будет уходить в эти зоны, а до основной жилой части не дойдет.

В результате расчетов получают лучшие варианты для размеров стены, перекрытых по толщине, при этом вычисляются минимальный и максимальный показатель. В итоге соблюдения данных результатов, много лет помещение не будет перемерзать, а также перегреваться.

Чтобы добиться оптимальных условий должен быть создан балансирующий температурный режим между внутренними ограждающими конструкциями и помещением.

Основные параметры необходимые для выполнения расчетов

Теплопередача вычисляется с учетом целого ряда параметров, без которых получить правильные цифры не получится. То, какими они будут, определяет нижеописанные характеристики:

  • Предназначение конструкции и ее вид;
  • Ориентиры конструкционных ограждений по вертикали соответственно направлению по сторонам света;
  • Географическое местоположение планируемого дома;
  • Размеров сооружения, сколько этажей будет, общая площадь;
  • Виды окон и дверей, которые будут установлены, также их размеры;
  • Тип отопления и его технические особенности;
  • Сколько людей постоянно будут проживать в данном здании;
  • Из какого типа материала, выполненные вертикальные и горизонтальные конструкции, служащие ограждением;
  • Вид перекрытие последнего этажа;
  • Наличие или отсутствие горячего водоснабжения;
  • Какой тип оборудования будет вентилировать дом.

Теплопередача вычисляется с учетом целого ряда параметров, без которых получить правильные цифры не получится.

Видео пример обустройства детской площадки

Детская площадка на даче своими руками может создаваться совместными усилиями родителей вместе с детьми, наверняка у вашего ребенка на этот счет возникнет немало интересных идей.

Поделитесь в социальных сетях:FacebookXВКонтактеredditWhatsApp
Напишите комментарий
