Теплоизоляция для труб — подсчет объема и площади теплоизолятора

Устройство тепловой изоляции трубопроводов своими руками

Есть ряд факторов, от которых может зависеть технология создания теплоизоляционного слоя на трубопроводах. Одним из самых важных является то, как прокладывается коллектор — снаружи или его монтаж выполняется в земле.

Утепление подземных сетей

Для решения задачи по обеспечению теплозащиты заглубленных коммуникаций работы по утеплению проводятся в следующем порядке:

  • сначала канализационные лотки укладываются на дно траншеи;
  • после этого поверх них выполняется прокладка труб, после чего приступают к герметизации соединений между ними;
  • далее на трубы надеваются кожухи, а потом конструкция оборачивается при помощи паронепроницаемой стеклоткани. Для фиксации материалов используются хомуты из полимерных материалов;
  • далее лоток закрывается крышкой, после этого засыпается грунтом. В зазор между ним и траншеей выполняется укладка песчано-глиняной смеси с последующей тщательной утрамбовкой;
  • если лотки отсутствуют, то трубы укладываются на уплотненный грунт с подсыпкой песчано-гравийной смесью.

Краска в действии

Краска с эффектом энергосбережения не разрушается под воздействием высокой температуры. Она способна выдержать максимальную температуру до 250-260 градусов Цельсия. Это значит, что ее с успехом можно применять как на фасадах зданий, так и на различных коммуникациях, расположенных на открытом воздухе.

Простой пример: если краской покрыть трубы, проходящие на открытом воздухе и обеспечивающие горячее водоснабжение населения, то температура в трубе может увеличиться на целых 6-7 градусов!

Кстати, отечественные строители уже с успехом используют энергосберегающую краску в действии. В качестве эксперимента был выделен микрорайон в Казани. В городе, согласно государственной программе, было утеплено при помощи краски 15 жилых домов. И стоит отметить, что экономия энергоносителей оказалась существенной!

Принцип работы краски наглядно показан на фото:

На какие разновидности делится, особенности каждого типа,

Рынок изоляционных покрытий этого категории предлагает несколько разновидностей, различающимися между собой составом и способами нанесения:

  • керамическая
  • пеноизол (пенополистирольная).

Общие достоинства – быстрота покрытия, хорошие теплоизоляционные свойства. Во всем остальном эти составы немного отличаются друг от друга: по сфере использования, составу, специфических свойствах.

Показатели теплопотерь до изоляции и после

Керамическая теплокраска

С виду – это субстанция (мастика), напоминающая акриловое лакокрасочное покрытие. В продаже имеется несколько видов наименований этого утеплителя. Однако консистенция, технические данные и состав у них идентичен:

  1. Связующее вещество – раствор водно-акриловый.
  2. Дополнительные составляющие – силиконовая смола, каучук или другие компоненты с аналогичными свойствами.
  3. Керамические гранулы правильной круглой формы.

После нанесения образует сверхтонкий слой с очень высокими показателями теплоизоляции. Широко используется в строительстве. Кроме теплоизоляционных функций используется еще и как защита от коррозии.

Из чего делают и где используют жидкую теплоизоляцию

Теплоизолирующие краски составляют из разных компонентов, но в состав обязательно входят:

  • разные по фракционному составу наполнители — сферы микроскопического размера из стекла, керамики, полимеров;
  • полимерное, латексное, акриловое связующее.

В теплоизоляцию вмешивают добавки, пластифицирующие присадки, фунгициды, оптимизирующие свойства состава под особенности области применения материала. Дополнительные составляющие уменьшают количество конденсата, отторгают воду, предотвращают коррозию труб, препятствуют появлению грибков или плесени.

Теплоизоляция в жидком виде уже долгое время используется в Европе — там с ее помощью укрепляют мосты, промышленные конструкции. Инновационным материалом пользуются при обработке, утеплении и защите:

  • труб в системах бытового и промышленного отопления и водоснабжения;
  • нефте-, газопроводов;
  • воздуховодов в комплексах кондиционирования;
  • трубопроводов, по которым транспортируются среды с высокой или низкой температурой;
  • фасадов, крыш, откосов в жилых и промышленных сооружениях — теплоизоляция невосприимчива к ультрафиолетовому излучению;
  • внутренних поверхностей в зданиях — стен, полов;
  • запорной арматуры, лабораторного оборудования, печных труб и так далее.

Качественная жидкая изоляция прочно удерживается на бетонных, полимерных, кирпичных, металлических поверхностях, которые эксплуатируются при температуре от -600°С до +2500°С. Есть мастики с классом горючести «НГ» — они выдерживают рабочую температуру до +5400°С и применяются для защиты труб на специальных объектах.

Порядок проведения расчётов

Без выполнения расчётов нельзя выбрать оптимальный материал, определить подходящую толщину. Без этого невозможно определить, какой плотностью будет обладать тепловая изоляция оборудования и трубопроводов. Среди факторов, оказывающих влияние на конечный результат подсчётов:

  • проведение тепла.
  • Способность защищать от деформаций.
  • Воздействия механического типа.
  • То, какой является температура на изолируемых поверхностях.
  • Вибрация на оборудовании и возможность его появления.
  • Температурный показатель в окружающей среде.
  • Предел по допустимой нагрузке.

Не обойтись и без учёта нагрузки, которая возникает при взаимодействии оборудования или трубопроводов с окружающим грунтом и транспортными средствами, которые проходят по поверхности. Специальные формулы используются для любых систем по передаче тепла, которые бывают стационарными, нестационарными.

Представляем серию формул для самостоятельного расчета толщины теплоизоляции.

Расчёт для теплоизоляции искусственно адаптируется ко всем условиям эксплуатации, характерным для того или иного и трубопровода или оборудования. Сами условия формируются при участии:

  1. Строительных материалов для подготовки к сменам времён года.
  2. Влажности, способствующей ускорению теплообмена.

Профессиональные компании предоставляют исполнителям инженерные данные для будущего строительства. Какие именно требования оказывают наибольшее влияние на выбор подходящих изоляционных покрытий?

  • Теплопроводность.
  • Звукоизоляция.
  • Возможность поглощать или отталкивать воду.
  • Уровень паропроницаемости.
  • Негорючесть.
  • Плотность.
  • Сжимаемость.

Утепление внутри помещения

Утепление труб отопления своими руками в помещении понадобится только в случае неотапливаемых зданий. Имеются в виду различные подвалы, чердаки и так далее.

Обязательно обратите внимание на то, что в таких помещениях возможен повышенный уровень влаги, а также часто водятся грызуны, которые могут повредить отделочный материал. Для теплоизоляции труб в неотапливаемых помещениях можно использовать любой из вышеперечисленных материалов, в некоторых ситуациях может даже не понадобиться дополнительный слой гидроизоляции (если помещение закрытое)

Для теплоизоляции труб в неотапливаемых помещениях можно использовать любой из вышеперечисленных материалов, в некоторых ситуациях может даже не понадобиться дополнительный слой гидроизоляции (если помещение закрытое).

Что касается утепления труб на чердаке, то выбирая материал, обязательно обратите внимание на характеристики теплоизоляции. Она должна иметь устойчивость к нагреванию

Подготовка поверхности и нанесение краски

Перед применением краски объекты обязательно очищают от грязи и пыли, грунтуют цементные и металлические поверхности в том числе, после чего их просушивают.

При покрытии больших площадей эффективнее проводить работы с использованием безвоздушного распылителя высокого давления. Применение других видов приведет к увеличению скорости выхода материала из сопла и разбиванию микросферы о поверхность – это существенно снизит теплопроводные параметры краски. Также запрещается использование при проведении работ оборудование, которое вызывает чрезмерное механическое воздействие на материал и приводит к повреждению микросфер.

Рис. 6 Примерный расход краски для теплоизоляции труб

Особенности применения

Перед применением краски теплоизоляционной для трубопроводов поверхность нужно очистить от пыли и грязи, загрунтовать и просушить. Материал наносится либо кистью, либо валиком, либо краскопультом. Безвоздушный распылитель лучше применять для больших площадей. Для нанесения состава нельзя использовать оборудование, вызывающее чрезмерное механическое воздействие на материал, которое повреждает микросферы.

Приобрести теплоизоляционную краску по оптимальной цене с доставкой можно в . Звоните, и наши менеджеры помогут выбрать материал, который подойдет именно для ваших целей. Контакты – на сайте.

Описание и технические характеристики пенополиуретана

Утепление пенополиуретаном подходит и для металлических и для пластиковых систем отопления, расположенных на открытом воздухе.

Этот материал подходит для утепления на улице труб различного диаметра и еще называется «скорлупой». Материал также с одной стороны покрыт алюминиевой фольгой, чтобы уменьшить общую теплопроводность покрытия.

Однако стоит заметить, что по сравнению с другими видами, утепление при помощи пенополиуретана происходит обмоткой труб даже не в три слоя, а минимум в пять, а лучше в восемь.

Придется заматывать минимум в пять слоев, чтобы достичь нужного результата, а это приведет к дополнительным тратам.

Еще один минус пенополиуретана – минимальная защита от морозов и тепловых потерь.

Каждый в праве выбирать подходящий, по его мнению, утеплитель, главное не экономить и серьезно подойти к вопросу, чтобы тепло дошло до получателя, а не уходило на обогрев воздуха на улице.

Заметьте, что правильно выбранный утеплитель для труб на открытом воздухе может существенно продлить срок работы отопительной системы и ее эффективность!

Пенополиуретан

Этот утеплитель наносится путём распыления. Специально подготовленный состав распыляют на смонтированный трубопровод. Он надёжно сцепляется с поверхностью и, вспениваясь, образует плотную защитную массу, обладающую высокой прочностью.

Из-за того что этот утеплитель плохо переносит воздействие солнечных лучей утепление им труб, расположенных на открытом воздухе, должно сопровождаться их защитой: обмоткой рубероидом или алюминиевой фольгой.

Для качественного изолирования труб можно комбинировать утеплители. Например, в котельной и на улице их можно закрыть минеральной ватой или базальтовым утеплителем. А в доме места подводки к батареям отопления – вспененным полиэтиленом, который выглядит более эстетично.

Из чего производится, какие технические характеристики имеет

Жидкая теплоизоляция – инновационный материал с очень высокими показателями теплоизоляции. Это композитное покрытие, имеющее из полимеров, содержащее в своем составе полые керамические микросферы.

Состав изоляции

Структура этой субстанции следующая:

  1. Основа – связующее вещество – смесь воды и акрила. Призвана содействовать равномерному распределению по поверхности, усиливать адгезивные способности поверхностей.
  2. Наполнитель – керамические гранулы, микроскопических размеров, которые заполняются газом. Благодаря их наличию, термоизоляция увеличивается в разы.
  3. Дополнительные составляющие – каучук, силикон и другие компоненты со свойствами, улучшающие водоустойчивость и эластичность покрытия.

Утепление этой изоляции в комбинации с другими разновидностями, увеличивает способность сохранять тепло и у них.

После нанесения и полной полимеризации, удельный вес пустот находится в разбросе – 75-80%.


Молекулярная структура жидкой трубной изоляции

Технические характеристики

Показатели этого параметра приведены в табличной форме:

ПараметрОписание
Плотность (кг/л)0,6 (то есть, ведро емкостью 10 л, заполненное краской не будет весить 10 кг, его фактический вес всего 6 кг)
ЦветМолочный
Наличие гранулПри тактильном контакте (на ощупь) ощущаются незначительная шероховатость
КачествоПри расслоении должен присутствовать массивный слой, состоящий из слоя гранул.


Покрытие под микроскопом

Похожие записи

Этапы теплоизоляции труб отопления

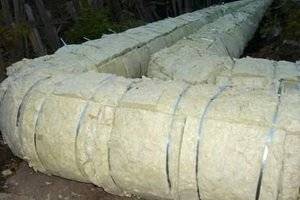

Минеральной ватой

Процессы по утеплению отопительного трубопровода минватой необходимо производить в одетых перчатках.

  1. В первую очередь материал режется в соответствии с нужными размерами.
  2. Производиться наматывание на трубу, при этом не нужно ее сильно затягивать.
  3. Через промежутки времени следуют останавливаться, совершая фиксирование посредством изоленты, проволоки или твердой веревки.
  4. Окончив покрытие трубопровода минеральной ватой необходимо приготовить защитную обшивку, которая изготовляется из рубероида или гофрированной фольги, что предварительно нарезается кусками.
  5. Установив оболочку из фольги или рубероида, производится ее закрепление при помощи пластиковых стяжек или веревок.

Пенополиуретановой скорлупой

При небольшом диаметре можно использовать цилиндрическую или полуцилиндрическую форму скорлупы.

  1. На трубопровод одевается теплоизоляционный материал.
  2. Производится его фиксирование посредством клея, скотча, проволоки или самоклеящейся ленты.

Если трубы имеет большой диаметр, то необходимо подобрать скорлупу, которая состоит из нескольких частей. Такая разновидность материала закрепляется по принципу паз-шип.

Произведя качественное утепление отопительных сетей, удастся сохранить значительное количество тепла внутри помещения. По этому, к выбору утеплителя следует подойти ответственно, взвесив все преимущества имеющихся на рынке теплоизоляционных стройматериалов до совершения покупки.

https://youtube.com/watch?v=nqC-_EovO9c

Что собой представляет, как работает

Теплоизоляционная краска для трубопроводов – это субстанция в виде мастиковой массы, консистенцией, как у обычной сметаны. Используется для обработки несущих конструкций, цистерн и систем, предусматривающих прокладку труб. Изобреталась, изначально, сугубо для космической промышленности. Сейчас используется в строительно-монтажных и ремонтных отраслях, возведении строений.

Теплоотражающие возможности данного покрытия таковы, что даже при толщине всего лишь в 1 мм, она хорошо предотвращает теплопотери там, где это особенно требуется. Ее можно наносить на любую поверхность: стены, перекрытия, тубы и прочие конструкции.

После нанесения субстанция, полимеризуясь, превращается в эластичное матовое покрытие, выполняя роль температурного барьера. Сохраняя его внутри системы, не дает излучаться из нее наружу. Уменьшение теплопотерь происходит за счет того, что покрытие имеет:

  1. Очень малую долю веществ, обладающие теплопроводящими свойствами. Оно состоит, всего лишь из 20% компонентов, наделенные этими возможностями.
  2. Потери на конвенцию у этой субстанции тоже незначительны. Материал состоит из «шариков» микроскопических размеров. Которые заполняют собой разреженные воздушные потоки.
  3. Эффективность теплосбережения (а это 90%) достигается за счет того, что покрытие действует по принципу классического термоса.

Кроме теплосберегающих функций выполняет роль дополнительной защиты от коррозии и прочим негативным процессам, которым может подвергаться трубная продукция.

Такая изоляция трубопроводов – более чем достойная альтернатива традиционной минвате и прочим известным доселе теплоизоляторам.

Традиционное изолирование труб и сверхтонкий теплоизолятор в сравнительном разрезе

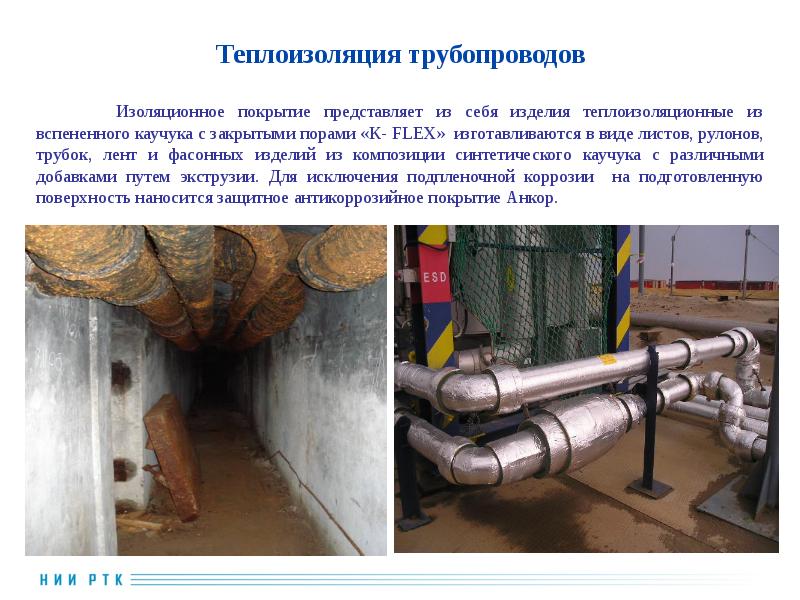

Материалы для тепловой изоляции трубопроводов

В настоящий момент на рынке предлагается большой выбор материалов, которые могут использоваться для изоляции трубопроводов. Каждый из них имеет свои преимущества и недостатки, а кроме этого и особенности применения. Для правильного выбора теплоизолятора необходимо все это знать.

Полимерные утеплители


можно обеспечить эффективную защиту от внешней среды

Если говорить более подробно о полимерных материалах, то из доступных на рынке можно выделить следующие.

Пенополиэтилен.

Главной характеристикой материала является невысокая плотность. Кроме того, он пористый и обладает высокой механической прочностью. Этот утеплитель применяют для изготовления цилиндров с разрезом. Их монтаж могут выполнить даже люди, далекие от сферы теплоизоляции трубопроводов. Однако, для этого материала характерен один недостаток: конструкции, выполненные из пенополиэтилена, обладают быстрым износом и вдобавок к этому имеют слабую термостойкость.

Если для тепловой изоляции трубопроводов выбраны цилиндры из пенополиэтилена, то особое внимание необходимо обращать на их диаметр. Он должен соответствовать диаметру коллектора

Учитывая это правило при выборе конструкции утепления, можно исключить самопроизвольное снятие кожухов из пенополиэтилена.

Пенополистирол.

Главной особенностью этого материала является эластичность. Также для него характерны высокие показатели прочности. Защитные изделия для теплоизоляции трубопроводов из этого материала выпускают в виде сегментов, которые своим видом напоминает скорлупу. Специальные замки используются для соединения деталей. Они имеют шипы и пазы, благодаря которым обеспечивается быстрота монтажа этих изделий. Использование скорлупы из пенополистирола с техническими замками исключает возникновение после монтажа «мостиков холода». Кроме этого, при установке нет необходимости в использовании дополнительного крепежа.

Пенополиуретан.

Этот материал применяют главным образом для предустановленной тепловой изоляции трубопроводов тепловых сетей. Однако использовать его можно и для утепления бытовых систем трубопроводов. Этот материал выпускается в виде пены или скорлупы, которая состоит из двух или четырех сегментов. Утепление методом напыления обеспечивает надежную теплоизоляцию с высокой степенью герметичности. Применение такого утепления наиболее подходит для систем коммуникаций, отличающихся сложной конфигурацией.

Используя для теплоизоляции трубопроводов тепловых сетей ППУ в виде пены, необходимо знать о том, что она разрушается под воздействием ультрафиолетовых лучей. Поэтому, чтобы изоляционный слой прослужил долго, необходимо обеспечить его защиту. Для этого поверх пены наносят слой краски или укладывают нетканое полотно с хорошей проницаемостью.

Волокнистые материалы


среди потребителей они наиболее популярны

Для тепловой изоляции, выполняемого с применением волокнистых утеплителей, характерны определенные преимущества. К таковым можно отнести следующие:

  • незначительный коэффициент теплопроводности;
  • стойкость теплоизоляционного материала к воздействию таких агрессивных веществ, как кислоты, щелочи, масло;
  • материал в состоянии без дополнительного каркаса поддерживать заданную форму;
  • стоимость утеплителя довольно приемлемая и доступна для большинства потребителей.

Обращаем внимание, что во время работ по тепловой изоляции трубопроводов такими материалами необходимо исключить сжимание волокна при укладке утеплителя

Также важно обеспечить защиту материала от воздействия влаги

Изготавливаемые из полимерных и минераловатных утеплителей изделия для тепловой изоляции в некоторых случаях могут покрываться фольгой из алюминия или стали. Использование таких экранов обеспечивает снижение рассеивания тепла.

https://youtube.com/watch?v=ZjBKrFVWbE8

Заключение

Чтобы минимизировать количество потерь, понадобится теплоизоляция для труб. Основные примеры теплоизоляторов — базальт, минеральная вата, пенополистирол, защитная краска, каучук, полиуретан. Каждый из материалов имеет свои технические особенности.

Подбирать материал-изолятор нужно в зависимости от многих параметров — способ эксплуатации трубы, формат ее размещения, тепловой режим и так далее.  Примерно подсчитать объем материала можно с помощью двух специальных формул.

  • Аблесимов Н. Е., Земцов А. Н. Релаксационные эффекты в неравновесных конденсированных системах. Базальты: от извержения до волокна. — Москва, ИТиГ ДВО РАН, 2010.
  • Теплоизоляция — статья на Википедии
  • Любартович С. А., Морозов Ю. Л., Третьяков О. Б. Реакционное формование полиуретанов. М.: Химия, 1990.
