Виды пластинчатых теплообменных аппаратов и их применение

По способу соединения теплообменных пластин теплообменник может быть:

• разборной;
• паяный;
• полусварной;
• сварной.

Конструкция и принцип работы разборных пластинчатых ТО были описаны выше. Рассмотрим более подробно особенности конструкции и область применения паяных, полусварных и сварных теплообменников.

Паяный пластинчатый теплообменник

Агрегат широко используется для:

• нагрева и охлаждения рабочих сред;
• испарения;
• конденсации;
• утилизации и рекуперации тепловой энергии.

Теплообменные пластины ППТО изготавливаются из нержавеющей стали. Сборка пакета осуществляется аналогично с разборными теплообменниками, после чего производится пайка медным или никелевым припоем, в зависимости от агрессивности рабочей среды: для более агрессивных сред используется никель.

Рекомендуем:  Реальный срок службы газового котла: от чего зависит ресурс напольного или настенного котлоагрегата при эксплуатации в системе отопления частного дома

К наиболее существенным преимуществам паяных ПТО можно отнести:

• высокую надежность;
• возможность работы в широком температурном диапазоне;
• легкость и небольшие габариты;
• надежность конструкции;
• простоту монтажа и технического обслуживания;
• доступную стоимость.

Особенно хорошо паяные ПТО зарекомендовали себя в холодильных и замкнутых отопительных системах.

Полусварные пластинчатые теплообменники

Главной конструктивной особенностью полусварных теплообменников является попарное сваривание штампованных пластин, в результате чего формируется отдельный герметичный модуль. Сборка ПСПТО осуществляется также, как и разборного теплообменника, различие состоит в том, что вместо отдельных пластин используются готовые сварные модули.

Между первичными и вторичными модулями устанавливаются прокладки из термостойкой резины. Отсутствие внутренних прокладок позволяет существенно увеличить рабочее давление в системе и температуру рабочей среды.

Благодаря высоким эксплуатационным характеристикам ПСПТО получили широкое распространение следующих областях:

• в системах вентиляции и кондиционирования;
• в химическом и фармацевтическом производстве;
• в пищевой промышленности;
• в системах рекуперации;
• в отопительных системах;
• в системах централизованной подачи горячей воды.

Среди наиболее значимых преимуществ данной конструкции можно выделить:

• широкий диапазон рабочих температур;
• отсутствие герметизирующих прокладок;
• инертность к агрессивным рабочим средам;
• простоту монтажа и технического обслуживания.

В отличии от сборных ПТО, полусварные агрегаты практически полностью исключают возможность неправильной сборки.

Сварные пластинчатые теплообменники

Отсутствие уплотнений является главной особенностью конструкции сварных теплообменных аппаратов. Гофрированные пластины сварены в один блок, в котором рабочая среда протекает по внутренним каналам, а нагреваемая – по внешним.

Применяются СПТО при работе с агрессивными средами при повышенных температурах и высоком давлении рабочих сред.

Конструктивные особенности сварных теплообменников обеспечивают следующие преимущества:

• компактность;
• высокий коэффициент теплопередачи;
• незначительные теплопотери;
• простоту технического обслуживания.

Отсутствие уплотнений в сварных ПТО обеспечивает полную герметичность рабочих каналов, что позволяет работать в экстремальных условиях.

Снижение расхода теплоносителя в пластинчатых теплообмен-никах.

Основным
преимуществом, обеспечивающим
экономичность пластинчатого теплообменника
перед кожухотрубным, является то, что
пластинчатые аппараты требуют на 80%
меньше теплоносителя, чем аналогичные
кожухотрубные. Это обусловлено тем, что
скорость протекания теплоносителя в
пластинчатом теплообменнике примерно
в два раза ниже, чем в кожухотрубном,
внутренний объем аппарата – в 6 раз
меньше, а коэффициент передачи тепла в
1,5-3 раза больше. Кроме того, теплоноситель
проходит по пластинчатому аппарату
однократно и по короткому пути. Благодаря
этому достигается следующее:

—
меньшее количество теплоносителя
обеспечивает значительное снижение
мощности насосов, размера арматуры и
периферийного оборудования систем с
теплообменником. Мощность насосов
отражается на расходе электроэнергии,
размер арматуры обуславливает снижение
капитальных затрат на строительство
системы с пластинчатым теплообменником;

—
снижение необходимости циркуляции
теплоносителя по контуру
котельная-теплообменник обеспечит
снижение потерь тепловой энергии при
ее транспортировке как минимум в 2 раза;

—
низкая скорость протекания теплоносителя
по теплообменнику обеспечивает высокое
качество теплообмена. Холодный
теплоноситель в пластинчатом теплообменнике
можно нагреть практически до температуры
горячего (до разности в 1-3°С), а горячий
– соответственно остудить до температуры
холодного. Этот факт обеспечивает
следующий источник экономии тепловой
энергии: при понижении температуры
обратного теплоносителя автоматически
снижаются потери тепла в обратных
трубопроводах, а также возрастает КПД
котлов. Последнее обусловлено тем, что
при горении топлива тепло передается
от сжигаемого топлива холодному
теплоносителю гораздо эффективней;

—
короткий путь теплоносителя по аппарату
при использовании приборов автоматического
регулирования температуры дает
значительные преимущества. Постоянная
времени в пластинчатых теплообменниках
в десятки раз меньше чем в кожухотрубных,
что обеспечивает качественную работу
автоматики, точное поддержание задания
по температуре и, следовательно, –
экономичность работы пластинчатого
аппарата;

—
конструкция пластинчатого теплообменника
практически обеспе-чивает невозможность
появления внутри аппарата внутренних
протечек, ведущих к смешиванию сред:
любая появляющаяся протечка (кроме
физического разрушения внутренней
части пластины) определяется визуально.
Этот факт снижает утечки теплоносителя
неявно, но практически всегда существует
в старых кожухотрубных аппаратах.

Советы и рекомендации

Всё оборудование обмена тепловой энергии довольно капризное. К этому числу относятся и кожухотрубные устройства. При любых вмешательствах в конструкцию для проведения ремонта нужно учитывать, что это может повлиять на коэффициент теплопроводности и, соответственно, обмена тепла между носителями. Многие предприятия, а также физические лица покупают сразу несколько установок, чтобы можно было быстро подключиться к другому устройству.

Необходимо не забывать, что могут появляться определённые трудности во время регулирования оборудования «по конденсату». Абсолютно любые изменения влекут за собой увеличение или уменьшение теплообмена. Также нужно учитывать, что изменение площади происходит нелинейно.

Функциональные возможности

Кожухотрубный теплообменник обеспечивает:

• нагрев, охлаждение или установку равновесия между температурами двух сред;
• возможность обмена тепловой энергией между двумя средами, находящимися в разном агрегатном состоянии, – жидкостями, газами, парогазами;
• возможность изменения физического состояния вещества.

Устройство может выполнять функции подогревателя, испарителя, конденсатора. Преимущества:

• надежность, прочность, относительно невысокая стоимость;
• удобные для монтажа формы;
• значительная площадь теплообмена при компактных габаритах;
• работа с веществами в различных агрегатных состояниях;
• механическая устойчивость к гидравлическим ударам;
• возможность использования в загрязненных средах.

У этого агрегата, изготовленного полностью из металла, один основной недостаток – значительная масса. Технические параметры обуславливают востребованность трубчатых теплообменных аппаратов в нефтехимии и добывающих отраслях. А использование устройства в разнообразных и сложных эксплуатационных условиях потребовало создания целого перечня модификаций, приспособленных к решению определенного круга задач.

Преимущества и недостатки

Сегодня кожухотрубные теплообменники пользуются спросом у потребителей и не теряют своих позиций на рынке. Это обусловлено немалым количеством достоинств, которыми обладают эти устройства:

1. Высокая стойкость к гидроударам. Это помогает им легко переносить перепады давления и выдерживать серьезные нагрузки.
2. Не нуждаются в чистой среде. Это значит, что они могут работать с некачественной жидкостью, не прошедшей предварительной очистки, в отличие от множества других видов теплообменников, которые способны работать исключительно в не загрязненных средах.
3. Высокая эффективность.
4. Износостойкость.
5. Долговечность. При должном уходе кожухотрубчатые агрегаты будут работать на протяжении многих лет.
6. Безопасность использования.
7. Ремонтопригодность.
8. Работа в агрессивной среде.

Учитывая вышеизложенные преимущества, можно утверждать об их надежности, высокой эффективности и долговечности.

Кожухотрубные теплообменники в промышленности

Несмотря на большое количество отмеченных преимуществ кожухотрубных теплообменников, данные устройства имеют и ряд недостатков:

• габаритность и значительный вес: для их размещения необходимо помещение значительных размеров, что не всегда является возможным;
• высокая металлоемкость: это является основной причиной их высокой цены.

Конструктивные особенности пластинчатого теплообменника

    Отличительной чертой устройства переноса теплоты является наличие пакета, состоящего из пластин. Они представляют собой гофрированные элементы, изготовленные из металла. Если точнее, то пластины производятся в большинстве случаев из нержавеющей стали, так как она прекрасно выдерживает воздействия теплоносителя, обладающего низким качеством.

Эти элементы соединяются между собой. При этом их крепление осуществляется с поворотом на 180 градусов относительно друг друга. Помимо пакета пластин, в состав теплообменника этого типа еще входит:

• подвижная плита;

• неподвижная плита, на которой расположены патрубки для присоединения трубопроводов;

• элементы крепления, благодаря которым происходит стягивание 2-х плит и создается рама;

• две направляющие (верхняя и нижняя), имеющие вид круглого прута.

     Такая продуманная компоновка устройства позволяет создавать аппараты, отличающиеся компактными габаритами.

     Рама пластинчатого теплообменника служит для закрепления пластин, которые изготавливаются не только из нержавейки, но и из меди или графита. Благодаря тому, что поверхность устройства является своеобразной, она создает довольно сильную турбулентность средам, использующимся для переноса тепла и движущимся по трубам. За счет этого возрастает теплопередача у аппарата.

      После установки гофрированных пластин на свои места образуется две герметичные системы, полностью изолированные друг от друга. Именно по ним движется холодная и горячая среда. Благодаря такой конструкции происходит теплообмен.

      Из гофрированных пластин собирается пакет. При этом они располагаются крест-накрест. Такое их размещение позволяет создать жесткую конструкцию. Все гофрированные пластины оснащаются прокладками для уплотнения соединений. Это очень важные элементы, обеспечивающие хорошую герметичность устройства особенно в рабочем состоянии. Прокладки позволяют теплоносителям бесперебойно протекать в противоположных направлениях по трубам. Они имеют особую конфигурацию. Благодаря такой конструктивной особенности уплотнительных элементов не допускается смешивание холодной и горячей среды.

     Высокий требуемый коэффициент передачи тепла будет обеспечен, если правильно подобрать размер теплообменника в соответствии с заданным объемом проходящей среды. Тем более в таком устройстве наблюдается повышенная турбулентность носителя тепла.

     Теплообменник, состоящий из гофрированных пластин — это устройство поверхностного типа. По нему движется нагреваемая и нагревающая среда. Между ними происходит передача тепла через стенку из металла. Именно она получила название — поверхность теплообмена. Основными элементами такого теплообменника являются гофрированные пластины. Эти элементы достаточно тонкие и изготавливаются методом штампования.

     Применяются пластинчатые теплообменники, как нагревательные или охладительные устройства. Их используют в разных технологических процессах, а также в нефтяной, газовой промышленности и во многих других отраслях. На фото ниже представлен пластинчатый теплообменник в индивидуальном тепловом пункте многоквартирного дома.

Здесь он используется для подогрева холодной воды в систему ГВС дома, система горячего водоснабжения при этом закрытая.

Расчет кожухотрубного теплообменника. Литература

Перейдем к рассмотрению раздела: расчет кожухотрубного теплообменника.

Для того, чтобы рассчитать площадь кожухотрубного теплообменника, надо воспользоваться формулой: F=Q/(K?tср). F — площадь поверхности теплообмена, tср — средняя разность температур между теплоносителями, К — коэффициент теплопередачи, Q — количество теплоты.

_

Теплопередача — перенос теплоты через ограждающую конструкцию от среды с более высокой температурой к среде с более низкой температурой. (ГОСТ 26602.1-99)

Чтобы сделать тепловой расчет кожухотрубного теплообменника, нужно знать значения следующих параметров:

• физические характеристики теплоносителя: теплоемкость воды при средней температуре, конечная температура, теплопроводность, плотность, вязкость.
• максимальный расход греющей воды;

_

Теплоемкость — количество тепла, поглощаемого строительным раствором при его нагревании на 1 °С. (ГОСТ 4.233-86)

Теплопроводность — способность строительного раствора передавать тепло через толщу от одной своей поверхности к другой. (ГОСТ 4.233-86)

Теперь давайте рассмотрим литература.

• Теплоэнергетика
• Теплообменники

Страницы, использующие волшебные ссылки ISBN

Строение и принцип работы

Механизм действия легко рассмотреть на примере пластинчатого теплообменника заводской сборки. Структура предусматривает два контура и четыре выхода. Пластинчатое устройство разделяет потоки по давлению и температуре. Теплоносителями выступают кислоты и другие жидкости.

Теплообменники для отопления предполагают подключение к одному контуру теплых полов, а к другому – теплоцентрали.

Прямое подключение центрального теплоносителя невозможно, поскольку это приводит к выходу из строя теплого напольного покрытия.

Это происходит из-за повышения давления в теплоцентрали, температурных перепадов и присутствия химически агрессивных веществ в теплоносителе.

Строение теплообменника представлено на рисунке ниже.

Схематичное устройство пластинчатого теплообменника

Структуру теплообменника составляют:

• станина, которая с одной стороны устройства прикрепляется к неподвижной прижимной плите и служит элементом опоры;
• пакет пластин, образующий между составляющими элементами каналы для теплоносителя;
• рама, которая состоит из подвижной прижимной плиты , неподвижной прижимной плиты и задней стойки;
• кожух, служащий для защиты устройства от внешних воздействий;
• шпильки, которые размещены по краю отверстий, через которые в устройство поступает теплоноситель;
• прокладка, необходимая для герметичности каналов;
• опорные и крепежные элементы (направляющие балки, несущая база, лапы станины и рамы, подшипники, болты, гайки, шайбы).

Синие и красные стрелки на рисунке обозначают направления движения холодного и горячего теплоносителя внутри теплообменника соответственно.

В быту применяют теплообменник, чей принцип функционирования основан на разделении потоков и поддержании автономного функционирования теплых полов при пониженном уровне рабочего давления в 1,5 бара и подключении чистой воды.

Структуру теплообменного оборудования составляют три группы пластин:

1. Набранные, принадлежащие автономной системе отопления с пониженным уровнем давления.
2. Набранные, принадлежащие центральной системе отопления с повышенным уровнем температуры и давления.
3. Разделительные, характеризующиеся малой толщиной и передающие тепло от централизованной системы к автономной.

Число и параметры пластин предопределяют мощность теплообменного оборудования. Каждое устройство предполагает установку очистительного фильтра. Он способен удержать грубые частицы: окалины, стружку и прочие. Фильтр нуждается в периодическом промывании очистительными растворами.

Принцип работы теплообменника

Принцип работы теплообменника заключается в передаче тепловой энергии от одного теплоносителя к другому. В устройство поступает прямая греющая среда и холодная среда. При прохождении их между пластинами по каналам происходит нагревание холодной среды. На выходе из теплообменника получают нагретую среду и обратную греющую среду. Внутри оборудования теплообменивающие жидкости движутся навстречу друг другу, то есть в противотоке, и не могут смешиваться, поскольку разделены пластинами.

Новые конструкции теплообменников

В наше время начинает развиваться производство компактных теплообменников с рельефными поверхностями и интенсивным движением жидкостей. В результате их технические характеристики приближаются к пластинчатым аппаратам. Но производство последних также развивается, и догнать их сложно. Замена кожухотрубных теплообменников на пластинчатые целесообразна, благодаря следующим преимуществам:

• коэффициент теплопередачи гофрированного профиля пластины в 3-4 раза больше;
• легкость разборки и ремонта;
• компактность, благодаря небольшим расстояниям между пластинами.

К недостатку относится быстрая загрязненность пластин из-за малой величины зазоров между ними. Если хорошо фильтровать теплоносители, теплообменный аппарат будет работать долго. Мелкие частицы не удерживаются на полированных пластинах, а турбулизация жидкостей также предупреждает осаждение загрязнений.

Сферы применения

Выделяют следующие сферы использования теплообменивающего оборудования:

• системы охлаждения;
• отопительные системы;
• системы кондиционирования;
• химическая промышленность;
• обогрев бассейнов;
• солнечные коллекторы;
• машиностроение;
• вентиляционные системы;
• металлургия;
• фармация;
• автопроизводство;
• пищевая промышленность.

Помимо этого, возможно применение теплообменивающего оборудования для отопления частных домовладений. Установить устройство можно как самостоятельно, так и с помощью мастера. Использование такой техники помогает равномерно распределить тепло в помещении.

Промывка пластинчатого теплообменника

Функциональность и работоспособность агрегата в значительной степени зависит от качественной и своевременной промывки. Частота промывки обусловлена интенсивностью работы и особенностями технологических процессов.

Методика проведения очистных работ

Образование накипи в теплообменных каналах является наиболее распространенным видом загрязнения ПТО, ведущим к снижению интенсивности теплообмена уменьшению общего КПД установки. Удаление накипи производится с помощью химической промывки. Если помимо накипи присутствуют другие виды загрязнения, необходимо произвести механическую очистку пластин теплообменника.

Химическая промывка

Метод применяется для очистки всех типов ПТО, и эффективен при незначительном загрязнении рабочей зоны теплообменника. Для проведения химической очистки не требуется разборка агрегата, что позволяет значительно сократить время проведения работ. Кроме того, для очистки паяных и сварных теплообменников другие методы не применяются.

Химическая промывка теплообменного оборудования производится в следующей последовательности:

1. специальный моющий раствор вводится в рабочую зону теплообменника, где под воздействием химически активных реагентов происходит интенсивное разрушение накипи и других отложений;
2. обеспечение циркуляции моющего средства по первичному и вторичному контурам ТО;
3. промывка теплообменных каналов водой;
4. слив чистящих препаратов из теплообменника.

В процессе проведения химической очистки особое внимание следует уделить окончательной промывке агрегата, поскольку химически активные компоненты моющих средств могут разрушить уплотнения

Наиболее распространенные виды загрязнений и способы очистки

В зависимости от используемых рабочих сред, температурных режимов и давления в системе, природа загрязнений может быть различной, поэтому для эффективной очистки необходимо правильно подобрать моющее средство:

• очистка от накипи и металлических отложений используются растворы фосфорной, азотной или лимонной кислоты;
• для удаления оксида железа подойдет ингибированная минеральная кислота;
• органические отложения интенсивно разрушаются гидроксидом натрия, а минеральные – азотной кислотой;
• жировые загрязнения удаляют с помощью специальных органических растворителей.

Поскольку толщина теплообменных пластин составляет всего 0,4 – 1 мм, особое внимание следует уделять концентрации активных элементов в моющем составе. Превышение допустимой концентрации агрессивных компонентов может привести к разрушению пластин и уплотнительных прокладок

Широкое применение пластинчатых теплообменников в различных отраслях современной промышленности и коммунального хозяйства обусловлено высокой производительностью, компактными габаритными размерами, простотой монтажа и технического обслуживания. Еще одним преимуществом ПТО является оптимальное соотношение цена/качество.

Виды

Разборный

Наиболее популярный вариант, годится для работы с теплоносителями разных основ (в жидком, парообразном или газовом состоянии, с различной средой, давлением и температурой). Они разборные пластинчатые теплоообменники крайне гибкие в конструктивных настройках. Для повышения или понижения площади теплообменного процесса устанавливаются новые пластины либо устраняются старые.

Его просто демонтировать и разбирать для проведения очистительных или ремонтных работ. Пользователям не потребуется обращаться к третьим лицам (сервис), что позволяет существенно сэкономить денежные средства.

Разновидность разборного теплообменника — полусварный. Одна его часть представлена сварной, вторая — разборной. На практике он используется нечасто, большее предпочтение всегда отдают разборному варианту, он более удобный.

Паянный

Преимущество паянного теплообменника: повышенная выдержка давления и температуры. Недостаток: при изменениях в рабочем режиме и смене показателей тепловой мощности, придется полностью заменить устройство, гибкой настройкой оно не обладает.

Ремонтировать поломки также довольно сложно: конструкцию нужно снимать полностью и отвозить в сервис, так как попытка самостоятельно выполнить ремонт вряд ли увенчается успехом. Отсутствие теплообменника в период ремонта приведет к длительному простою в производстве, финансовым издержкам для организации.

Правильная эксплуатация

Транспортировка, монтаж и эксплуатация теплообменного устройства подробно описаны в инструкции:

• Теплообменник в аппарате размещают так, чтобы к нему был свободный доступ для осмотра и ремонта.
• Запуск выполняют при стабильных показателях давления и температуры. Нельзя повышать температуру быстрее, чем на 10 градусов в минуту или увеличивать давление больше, чем на 10 бар в час.
• При заполнении водой воздушные клапаны и вентили за теплообменником остаются открытыми. После запуска насоса их закрывают. Таким образом добиваются стабильного давления.
• Изменять параметры нагрева нужно плавно. Чем медленнее это происходит, тем дольше прослужат уплотнители и сам теплообменник.
• Периодически устройство нужно чистить. Пластинчатый очищают прямо в раме, затем вынимают пластины и промывают. Возможен другой метод: сначала изъятие, а затем очистка пластин. Кожухотрубные чистить не рекомендуют. При сложных засорениях мастер ставит заглушку.
• Перед повторным пуском проверяют состояние всех прокладок. Давление и температуру устанавливают как при 1 запуске.

Расчет параметров

Долгое время кожухотрубные теплообменники считались самыми компактными среди существующих. Однако появились пластинчатые теплообменники, которые в три раза компактнее кожухотрубных. К тому же, особенности конструкции подобного теплообменника приводят к возникновению температурных напряжений из-за различия температур между трубами и кожухом

Поэтому при выборе подобного агрегата очень важно сделать его грамотный расчет

Формула расчёта площади кожухотрубчатого теплообменника

F — площадь поверхности теплообмена; t_ср – средняя разность температур между теплоносителями ; К – коэффициент теплопередачи; Q — количество теплоты.

Для проведения теплового расчета кожухотрубного теплообменника необходимы следующие показатели:

• максимальный расход греющей воды;
• физические характеристики теплоносителя : вязкость, плотность, теплопроводность, конечная температура, теплоемкость воды при средней температуре.

При осуществлении заказа кожухотрубчатого теплообменника важно знать, какими техническими характеристиками он обладает:

• давление в трубах и кожухе;
• диаметр кожуха;
• исполнение (горизонтальноевертикальное);
• тип трубных решеток (подвижныенеподвижные);
• климатическое исполнение.

Самостоятельно сделать грамотный расчет достаточно сложно. Для этого необходимы знания и глубокое понимание всей сути процесса его работы, поэтому лучшим способом станет обращение к специалистам.

Принцип работы

Принцип работы двухходового теплообменника

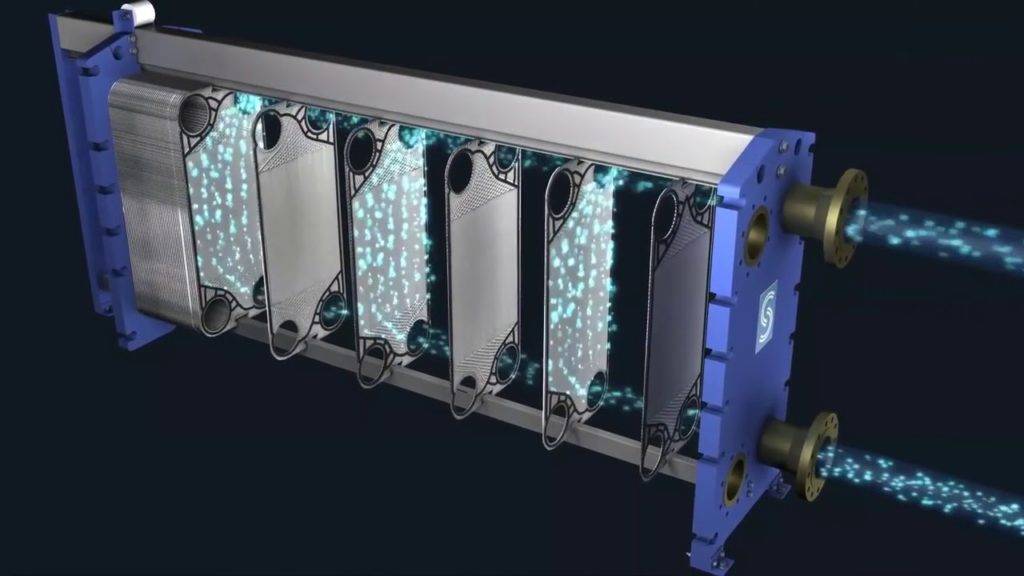

Принцип работы пластинчатого теплообменника нельзя назвать простым. Пластины устанавливаются под углом 180 градусов относительно друг друга. Обычно это спайка из двух пар пластин, которые обеспечивают вход и выход тепловой энергии. Крайняя пара, не участвует в процессе теплообмена.

В зависимости от конструктивных особенностей теплообменники принято разделять на три типа:

• одноконтурные,
• многоконтурные,
• двухходовые.

Циркуляция тепловой энергии в одноконтурном устройстве производится перманентно, по всему контуру и в одном направлении, с одновременным противотоком теплоносителя.

Движение теплового носителя в многоконтурном оборудовании происходит в различных направлениях. Такие устройства применяются только в том случае, если есть незначительное различие температуры в обратке и входящем потоке.

Движение тепловой энергии в двухходовых устройствах происходит по двум независимым контурам, при условии постоянного контроля за тепловой подачей.

Существует еще один тип устройства – паровой пластинчатый теплообменник, отвечающий за подогрев воды или другой жидкости в системе отопления. Принцип работы этого устройства ничем не отличается от стандартных моделей пластинчатых агрегатов.
