Теплогенератор: применение, принцип работы и как сделать его самостоятельно

Как сделать теплогенератор своими руками

Процесс изготовления

Прежде всего, вам следует отрезать кусок трубы, длина которого будет около 50-60 см и на ее поверхности необходимо будет сделать внешнюю проточку 2-2.5 см, а также нарезать резьбу. Далее вам нужно будет взять еще два куска этой самой трубу по 5 см каждый и сделать из них пару колец. После этого, нужно будет взять лист металла по толщине такой же, как и трубы и вырезать с него своего рода крышки. Далее эти крышки нужно будет приварить в тех местах, где нет резьбы. В центре крышек нужно будет проделать два отверстия, первое должно быть выполнено по окружности патрубка, второе же выполняется по окружности жиклера.

Со внутренней стороны крышки рядом с жиклером необходимо просверлить фаску, для того чтобы получилась форсунка. Затем можно выполнять подключение генератора к системе отопления. Патрубок возле форсунки необходимо подсоединить к насосу, правда только к отверстию, откуда под давлением поступает вода. Второй патрубок нужно подсоединить ко входу в отопительную систему. Выход же подсоединяем к входу насоса. В результате создаваемого насосом давления вода будет проходить через форсунку конструкции. Нагретая перемешиванием вода в специальной камере будет подаваться в отопительный контур. Для регулировки температуры устройство оснащается специальным запорным механизмов, которое находится рядом с патрубком. Если немного прикрыть запор, вода будет проходить с меньшей скоростью по камере, вследствие чего ее температура увеличиться.

Как изготовить

Для создания самодельного генератора тепла понадобится шлифовальная машинка, электродрель, а также сварочный аппарат.

Процесс будет происходить следующим образом:

  1. Сначала нужно отрезать кусок достаточно толстой трубы, общим диаметром 10 см, а длиной не более 65 см. После этого на ней нужно сделать внешнюю проточку в 2 см и нарезать резьбу.
  2. Теперь из точно такой же трубы необходимо сделать несколько колец, длиной по 5 см, после чего нарезается внутренняя резьба, но только с одной её стороны (то есть полукольца) на каждой.
  3. Далее нужно взять лист металла толщиной, аналогичной с толщиной трубы. Сделайте из него крышки. Их нужно приварить к кольцам с той стороны, где у них нет резьбы.
  4. Теперь нужно сделать в них центральные отверстия. В первой оно должно соответствовать диаметру жиклера, а во второй диаметру патрубка. При этом, с внутренней стороны той крышки, которая будет использоваться с жиклером, нужно сделать, используя сверло, фаску. В итоге должна выйти форсунка.
  5. Теперь подключаем ко всей этой системе теплогенератор. Отверстие насоса, откуда вода подается под давлением, нужно присоединить к патрубку, находящемуся возле форсунки. Второй патрубок соедините со входом уже в саму отопительную систему. А вот выход из последней подключите ко входу насоса.

Таким образом, под давлением, создаваемым насосом, теплоноситель в виде воды начнет проходить через форсунку. За счет постоянного движения теплоносителя внутри этой камеры он и будет нагреваться. После этого она попадает уже непосредственно в систему отопления. А чтобы была возможность регулировать получаемую температуру, нужно за патрубком установить шаровой кран.

Изменение температуры будет происходить при изменении его положения, если он будет меньше пропускать воды (будет находиться в полузакрытом положении). Вода будет дольше находиться и двигаться внутри корпуса, за счет чего её температура увеличится. Именно таким образом и работает подобный водонагреватель.

Смотрите видео, в котором даются практические советы по изготовлению вихревого теплогенератора своими руками:

Плотно занимаясь вопросами утепления и отопления дома, мы часто сталкиваемся с тем, что появляются какие-то чудо-приборы или материалы, которые позиционируются как прорыв века. При дальнейшем изучении оказывается, что это очередная манипуляция. Яркий тому пример кавитационный теплогенератор. В теории все получается очень выгодно, но пока на практике (в процессе полноценной эксплуатации) доказать эффективность прибора не удалось. То ли времени не хватило, то ли не все так гладко.

Главные достоинства вихревого теплогенератора

  1. Большая разница температур между «холодным» и «горячим» воздушным потоком.
  2. Эффективность генератора составляет до 92%.
  3. Невозможность перегрева системы из-за специфики конструкции.
  4. Минимальные потери тепловой энергии при работе аппарата.
  5. Оптимальный нагрев от 100 квадратных метров жилища.

Главным недостатком такой установки все равно является высокая стоимость. При этом аналоги вихревого теплогенератора обходятся покупателям еще дороже. К счастью, при эксплуатации установки не потребуется тратить деньги на его настройку и ремонт. Так как конструкция и сам принцип работы максимально прост, разобраться во всем можно и самому.

Преимущества и недостатки

Специалисты отмечают ряд положительных моментов:

  1. Работа без использования огня. Тепловая энергия образуется не при сгорании того или иного вида топлива, а в процессе химической реакции.
  2. Стабильность температуры. Показатели по теплоносителю остаются на уровне +40 С на всем периоде работы котла.
  3. Универсальность. Система интегрируется в любое частное строение без особых сложностей.
  4. Удобство. Благодаря невысокой температуре теплоносителя, отопление не вызывает ожогов, не пересушивает кожу.
  5. Безвредность. При работе котел выделяет нейтральный пар. В отличие от всех прочих вариантов отопления водородное не является причиной болезней, нет сгорания частиц, а значит, не будет шлака, золы, а также выделения газа в атмосферу.

Налаженная система окупает все расходы на оборудование уже через 2-3 года. Единственной более дешевой альтернативой может стать газовый котел, но такая система не всегда доступна, особенно при удаленности жилья от центральных магистралей. Недостатком является взрывоопасность водорода, которая создает сложности при транспортировке, но только при низкотемпературном режиме.

Физические явления, на основе которых действует теплогенератор

Схема устройства вихревой теплосистемы.

В общем-то, в способе действия теплогенератора Потапова ничего сложного или необычного нет.

Принцип действия этого изобретения основан на процессе кавитации, отсюда его еще называют вихревым теплогенератором. Кавитация основана на образовании пузырьков воздуха в толще воды, вызванном силой вихревой энергии потока воды. Образование пузырьков всегда сопровождается специфическим звуком и образованием некой энергии в результате их ударов на большой скорости. Пузырьки представляют собой полости в воде, заполненные испарениями от воды, в которой они сами и образовались. Жидкость оказывает постоянное давление на пузырек, соответственно, он стремится перемещаться из области высокого давления в область низкого, дабы уцелеть. В итоге, он не выдерживает давления и резко сжимается или «лопается», при этом выплескивая энергию, образующую волну.

Выделяемая «взрывная» энергия большого количества пузырьков обладает такой силой, что способна разрушить внушительные металлические конструкции. Именно такая энергия и служит добавочной при нагреве. Для теплогенератора предусмотрен полностью закрытый контур, в котором образуются пузырьки очень малого размера, лопающиеся в толще воды. Они не обладают такой разрушительной силой, но обеспечивают прирост тепловой энергии до 80%. В контуре обеспечивается поддержание переменного тока напряжением до 220В, целостность важных для процесса электронов при этом сохраняется.

Как уже было сказано, для работы тепловой установки необходимо образование «водяного вихря». За это отвечает встроенный в тепловую установку насос, который образовывает необходимый уровень давления и с силой направляет его в рабочую емкость. Во время возникновения завихрения в воде происходят определенные перемены с механической энергией в толще жидкости. В результате начинает устанавливаться одинаковый температурный режим. Дополнительная энергия создается, по Эйнштейну, переходом некой массы в необходимое тепло, весь процесс сопровождается холодным ядерным синтезом.

Конструкция бойлера косвенного нагрева

Бойлер косвенного нагрева представляет собой накопительный бак, который не находится в зависимости от энергоресурсов (газа, электричества и т.д.). Внутри емкости, выполненной из нержавейки, находится ТЭН1 в форме спирали.

В бак холодная вода поступает посредством входной трубки, расположенной в нижней части устройства. Нагревание воды в агрегате осуществляется при помощи перемещающегося теплоносителя системы отопления. Выходная трубка для горячей воды располагается в верхней части. Чтобы пользование баком было удобным, его оснащают кранами с шаровой конструкцией. Наружная часть приспособления покрывается теплоизоляционным материалом.

Схема водонагревателя представлена ниже.

К плюсам агрегата можно отнести:

  • возможность подключения к центральной системе отопления;
  • монтаж вблизи котла отопления;
  • небольшие денежные затраты при установке контура;
  • экономное расходование энергоресурсов;
  • подача воды с постоянным показателем температуры.

Разновидности воздушных теплогенераторов

На рынке можно встретить теплогенератор роторного вида. Статором здесь служит сам корпус. В роторе просверлены отверстия нужного диаметра. Они нужны для образования пузырьков, которые производят тепло.

Положительных сторон не так много, но производительность отмечена на хорошем уровне. Из минусов можно отметить:

  • Повышенный уровень шума;
  • Большой износ деталей;
  • Сальники и уплотнители нуждаются в частой замене;
  • Дорогое техобслуживание.

Разновидность статического теплогенератора заключается в отсутствии вращающихся деталей. Кавитационный процесс возникает без принуждения, а в работе участвует только насос. Можно привести перечень плюсов и минусов подобной конструкции:

  • Низкое давление не мешает работе устройства;
  • Холодные и горячие концы имеют большую разницу в температуре;
  • Полностью безопасная конструкция;
  • Способен быстро производить нагрев;
  • Высокий КПД, более 90%;
  • Способен не только нагревать, но и охлаждать.

Принцип работы индукционного нагрева

В работе индукционного нагревателя используется энергия электромагнитного поля, которую нагреваемый объект поглощает и преобразует в тепловую. Для генерирования магнитного поля используется индуктор, т. е. многовитковая цилиндрическая катушка. Проходя через этот индуктор, переменный электрический ток создает вокруг катушки переменное магнитное поле.

Самодельный инвенторный нагреватель позволяет производить нагрев быстро и до очень высоких температур. С помощью таких устройств можно не только нагревать воду, но даже плавить различные металлы

Если внутрь индуктора или близ него разместить нагреваемый объект, его будет пронизывать поток вектора магнитной индукции, который постоянно меняется во времени. При этом возникает электрическое поле, линии которого располагаются перпендикулярно направлению магнитного потока и движутся по замкнутому кругу. Благодаря этим вихревым потокам электрическая энергия трансформируется в тепловую и объект нагревается.

Таким образом, электрическая энергия индуктора передается объекту без использования контактов, как это происходит в печах сопротивления. В результате тепловая энергия расходуется более эффективно, а скорость нагрева заметно повышается. Широко применяется этот принцип в области обработки металла: его плавки, ковки, пайки наплавки и т. п. С не меньшим успехом вихревой индукционный нагреватель можно использовать для подогрева воды.

Порядок сверления отверстий

Просверлив одно отверстие следующее нужно делать не рядом с ним, а с противоположной стороны. Это необходимо потому, что в процессе сверления, сверло изнашивается и следовательно глубина следующего отверстия будет немного меньше предыдущего. При сверлении таким образом, неравномерность усредняется, что дает избежать проблему с балансировкой ротора. Эти отверстия также не надо насверливать все сразу. Так же как и на плоском торце ротора их надо сверлить в 2 или 4 раза меньше чем на рисунке 4. После этого нужно собрать генератор с ротором и испытать его при этом можно будет рассчитать потребляемую мощность электродвигателя и рассчитать сколько еще надо высверлить отверстий.

Потребляемая мощность двигателя должна быть близкой к паспортной, но не превышать ее. Остальные отверстия сверлятся таким же образом, друг напротив друга. Назвать точное количество отверстий сразу нельзя, в связи с тем, что зазор между поверхностями диска ротора 7 и статора 12 в каждом отдельном случае при изготовлении генератора окажется не совсем таким, как на рисунке 5. А данный зазор очень много определяет при работе генератора и в том числе, величину гидродинамического сопротивления вращению ротора. Ведь ротор 7 накручен на вал 4, который держится с помощью подшипников, которые установлены в корпус 1, статор 12 оцентровывается обечайкой 14, которая, в свою очередь, оцентровывается выточкой в корпусе 2 теплогенератора. А корпус 2, в свою очередь, крепится на поверхность корпуса 1 узла подшипников и оцентровывается этой поверхностью. Она же была сделана на заводе с неизвестно какой точностью.

Описательная характеристика строения теплогенератора

Схема стационарного теплогенератора.

Представить, как выглядит теплогенератор Потапова можно, тщательно изучив схему его строения. Тем более, что состоит он из достаточно типовых деталей, и о чем идет речь, понять будет не сложно.

Итак, центральной и самой основательной частью теплогенератора Потапова является его корпус. Он занимает центральное положение во всей конструкции и имеет цилиндрическую форму, установлен он вертикально. К нижней части корпуса, его фундаменту, торцом присоединен циклон для зарождения в нем вихревых потоков и увеличения скорости продвижения жидкости. Поскольку установка в основе своего действия имеет большие скоростные явления, то в ее конструкции необходимо было предусмотреть элементы, тормозящие весь процесс для более удобного управления.

Для таких целей в противоположной стороне от циклона к корпусу присоединяется специальное тормозное устройство. Оно тоже цилиндрической формы, в центре его установлена ось. На оси по радиусам прикреплены несколько ребер, количеством от двух. Следом за тормозным устройством предусмотрено дно, снабженное выходным отверстием для жидкости. Далее по ходу отверстие преобразуется в патрубок.

Это основные элементы теплогенератора, все они расположены в вертикальной плоскости и плотно соединены. Дополнительно патрубок для выхода жидкости оснащен перепускным патрубком. Они плотно скреплены и обеспечивают контакт двух концов цепочки основных элементов: то есть патрубок верхней части соединен с циклоном в нижней части. В месте сцепления перепускного патрубка с циклоном предусмотрено добавочное малое тормозное устройство. К торцевой части циклона под прямым углом к оси основной цепочки элементов прибора присоединен инжекционный патрубок.

Инжекционный патрубок предусмотрен конструкцией устройства с целью соединения насоса с циклоном, приводящими и отводящими трубопроводами для жидкости.

Как изготовить кавитационные теплогенераторы своими руками?

Оборудование представляет собой простое устройство, что позволяет при необходимости самостоятельно изготовить конструкцию.

Необходимые инструменты и материалы:

  • манометры – для контроля давления на входе/выходе;
  • термометры – для измерения температуры рабочей жидкости при входе/выходе;
  • гильзы под термометры.

Также нужны патрубки с кранами – входные и для выхода.

Особенности выбора насоса

Параметры насоса должны соответствовать специфическим требованиям. Так, нужен агрегат с возможностью работы с высокотемпературными субстанциями. Также учитывается способность прибора создавать необходимое рабочее давление – при входе жидкости достаточно давления в 4 атмосферы, для увеличения скорости нагрева требуется показатель до 12 атмосфер.

Изготовление кавитационной камеры

В самодельных приборах кавитации чаще всего предусматривается вариант в виде сопла Лаваля. Выбирая размер сечения проходного канала, стоит учитывать, что требуется обеспечение максимального перепада давления рабочей субстанции. Для этого подбирают модель наименьшего диаметра, в результате получается достаточно активный процесс кавитации. Приемлемым считается d9-16 мм, при меньшем сечении уменьшается интенсивность водного потока, что приводит к смешиванию жидкости с холодными массами. Применение сопла с маленьким отверстием также чревато следующими последствиями:

  • увеличивается число воздушных пузырьков. В результате наблюдается усиление шума при работе оборудования;
  • есть риск образования пузырьков уже в камере насоса, что может стать причиной его быстрого выхода из строя.

В зависимости от параметров установки выбирают сопла цилиндрической формы, закругленного или конусного профиля. Главное – необходимо обеспечить образование вихревого процесса уже на начальном этапе входа рабочей субстанции в сопло.

Особенности изготовления водяного контура

При самостоятельном конструировании прибора предварительно выполняют схему: определяют протяженность контура, уточняют особенности модели и переносят все это мелом на пол.

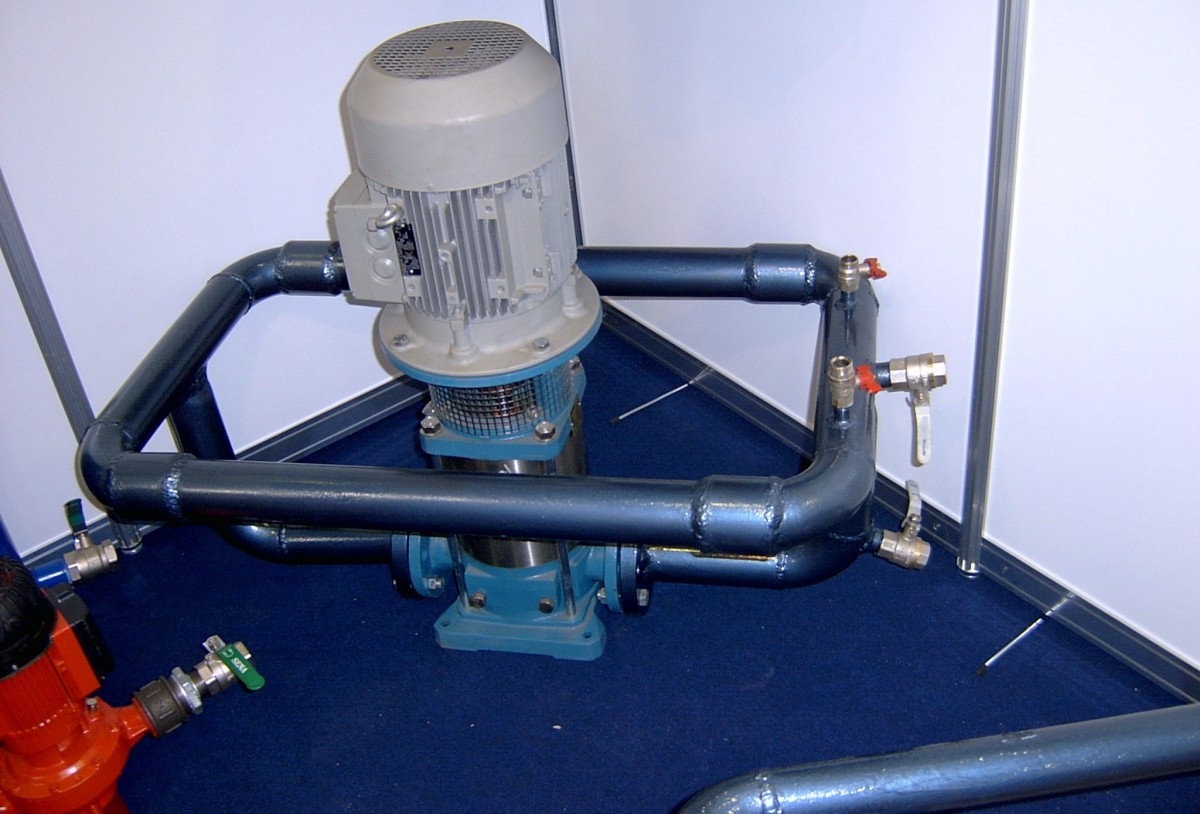

Конструкция представляет собой изогнутую трубу, которая присоединяется к выходу камеры, далее рабочая среда снова подается на вход.Субстанцияв контур поступает по направлению против часовой стрелки. Контур снабжается двумя манометрами и парой гильз с термометрами. Модель дополняет вентиль для сбора воздуха. Для регулирования давления вентиль устанавливается между входом и выходом.

Испытание генератора

После установки оборудования и подключения радиаторов к системе отопления насосное устройство включают в сеть и запускают двигатель. При исправной работе конструкции подается необходимое количество воды. Показание манометров давления жидкой среды регулируют при помощи вентиля, учитывая, что требуется разница в диапазоне 8-12 атмосфер. После пуска рабочей жидкости наблюдают параметры температуры: корректным считается нагревание 3-5°C/10 минут. С учетом, что система и насос запитаны 15 л воды, за небольшой отрезок времени нагрев достигнет 60°C. Это хороший результат для эффективной работы отопительного оборудования.

Отопительное оборудование кавитационного типа – экономичный прибор, который способен обогреть помещение за короткий промежуток времени. Производители предлагают различные модели устройства, при необходимости несложно изготовить конструкции самостоятельно с учетом особенностей обустраиваемой площади.

Описание и принцип работы водородного генератора

Есть несколько методик выделения водорода и из других веществ, перечислим наиболее распространенные:

  1. Электролиз, данная методика наиболее простая и может быть реализована в домашних условиях. Через водный раствор, содержащий соль, пропускается постоянный электрический ток, под его воздействием происходит реакция, которую можно описать следующим уравнением: 2NaCl + 2H2O→2NaOH + Cl2 + H2↑. В данном случае пример приведен для раствора обычной кухонной соли, что не лучший вариант, поскольку выделяющийся хлор является ядовитым веществом. Заметим, что полученный данным способом водород наиболее чистый (порядка 99,9%).
  2. Путем пропускания водяного пара над каменноугольным коксом, нагретым до температуры 1000°С, при таких условиях протекает следующая реакция: Н2О + С ⇔ СО↑ + H2↑.
  3. Добыча из метана путем конверсии с водяным паром (необходимое условие для реакции – температура 1000°С): СН4 + Н2О ⇔ СО + 3Н2. Второй вариант – окисление метана: 2СН4 + О2 ⇔ 2СО + 4Н2.
  4. В процессе крекинга (переработки нефти) водород выделяется в качестве побочного продукта. Заметим, что в нашей стране все еще практикуется сжигание этого вещества на некоторых нефтеперерабатывающих заводах ввиду отсутствия необходимого оборудования или достаточного спроса.

Из перечисленных вариантов последний наименее затратный, а первый наиболее доступный, именно он положен в основу большинства генераторов водорода, в том числе и бытовых. Их принцип действия заключается в том, что в процессе пропускания тока через раствор, положительный электрод притягивает отрицательные ионы, а электрод с противоположным зарядом – положительные, в результате происходит расщепление вещества.

Статический кавитационный теплогенератор

Данный тип теплогенератора лишь условно называется статическим. Это обусловливается отсутствием вращающихся частей в кавитаторной вихревой конструкции. Для того чтобы создавать кавитационные процессы, используются различные виды сопел.

Чтобы возникла кавитация, понадобится обеспечить большую скорость движения в кавитаторе жидкости. Для этого следует использовать обыкновенный центробежный насос. Насос будет нагнетать давление жидкости перед соплом. Она устремится в отверстие сопла, которое имеет гораздо меньшее сечение, чем подводящий трубопровод. Это обеспечивает большую скорость на выходе из сопла. При помощи резкого расширения жидкости возникает кавитация. Этому будет способствовать и трение жидкости о поверхность канала и завихрения воды, которые возникают в случае резкого выравнивания струи из сопла. Вода нагревается по тем же причинам, что и в роторной вихревой конструкции, однако с несколько меньшей эффективностью.

Схема принципа работы стационарного теплогенератора.

Устройство статического теплогенератора не нуждается в высокой точности изготовления деталей. При изготовлении данных деталей механическая обработка сводится к минимуму по сравнению с роторной конструкцией. В связи с отсутствием вращающихся частей может легко решиться вопрос уплотнения деталей и сопрягаемых узлов. Балансировка здесь тоже не нужна. Период службы кавитатора гораздо больше. Даже в случае выработки ресурса соплом изготовление и замена его потребует гораздо меньшие материальные затраты. В данном случае роторный кавитационный теплогенератор понадобится изготавливать заново.

Недостатком статического устройства является стоимость насоса. Однако себестоимость выполнения теплогенератора данного устройства практически не отличается от роторной вихревой конструкции. В случае если же вспомнить о ресурсе обеих установок, данный недостаток превратится в преимущество, потому как в случае замены кавитатора не нужно менять насос.

Следовательно, есть смысл задуматься над тем, чтобы сделать статический вихревой теплогенератор.

Как выбрать теплогенератор?

Выбирая отопительное оборудование нужно учесть массу деталей

В первую очередь важно оценить площадь отапливаемого помещения. Чем больше здание, тем мощнее должен быть теплогенератор

Теплоемкость здания рассчитывается по формуле:

р=V·ΔT·k/860

p — искомая теплоемкость;

V — отапливаемая территория (перемножаются высота, длинна и ширина комнаты);

ΔT — разница температурных показателей в здании и за его пределами;

K — теплоизоляция (показатели материала, которым утеплено здание).

Показатели самых часто используемых материалов:

  • двойной слой кирпича — 1-1,9 Вт/м°С;
  • одинарный слой кирпича — 2-2,9 Вт/м°С;
  • деревянные панели или профнастил — 3-4 Вт/м°С;
  • современная тепло и гидроизоляция — 0,6-0,9 Вт/м°С.

Показатель количества килокалорий в киловаттах — 860. Общепринятые стандарты — на 1 кВт мощности теплогенератора необходимо от 30 кубометров нагнетаемого воздуха.


Мощность воздухонагревателя должна превышать мощность горелки минимум на 15%. Такое оборудование надежно и эффективно в любой ситуации. Его использование сокращает затраты на электроэнергию

Зная величину теплоемкости можно подобрать оборудование, которое сможет обогреть всю площадь помещения.

Нюансы при выборе теплогенератора

Перед приобретением отопительного оборудования обязательно нужно:

  • обустроить дымоход для выхода токсичных газов;
  • продумать систему вентиляционных каналов для циркуляции нагретого воздуха;
  • с помощью формулы рассчитать мощность устройства.

Выполнив все эти действия можно смело отправляться за приобретением.


Если в помещении есть проблемы с обустройством вентиляции, рекомендуется устанавливать мощный напольный генератор и синхронизировать его работу с вентиляцией, осуществляющей забор воздуха сразу с улицы

Для выбора качественной модели газового теплогенератора нужно обратить внимание на следующие нюансы:

  • тип и конструкция горелки — актуально, если может потребоваться смена топлива;
  • гарантийный талон и техпаспорт — гарантия приобретения оригинального (не бракованного) оборудования;
  • качественные комплектующие — такое оборудование стоит дороже, но его срок службы гораздо дольше.

Учитывая эти факторы выбранный теплогенератор прослужит долгие годы.

Советы для выбора надежного оборудования

Следуя простым рекомендациям можно избежать приобретения некачественного товара:

  1. Покупку лучше совершать в сертифицированных точках продаж. Часто на оптовых базах и в интернете под видом качественного оборудования продают бракованные изделия. Ловушкой является сниженная вдвое стоимость.
  2. Если нет возможности или вы не успели рассчитать требуемую мощность устройства, то консультанты в магазине выполнять это за вас. Для этого нужно только знать площадь дома, высоту потолков и толщину стен. Произведя расчеты, специалисты предложат оптимальную модель для вашего дома.
  3. Рекомендуется приобретать марки, имеющие положительные отзывы в сети интернет. Также вы можете заранее узнать, как ведет себя оборудование во время эксплуатации и прочие особенности.

Для домашнего пользования идеальным вариантом станут такие модели как Airmax D 28, Titan 25 (30, 35), Fuela, ТГ-7,5, Дракон 12.

Крышка генератора и обечайка


24 отверстия под болты 13 диаметром 6,5 мм.

Статор 12 крепится к корпусу генератора на 24 болта 13 (М6) через теплоизолирующую обечайку 14, которая центрирует сопрягаемые с ней детали (рис 5). Обечайка вытачивается из текстолита, в ней сверлятся 24 отверстия под болты 13 диаметром 6,5 мм. Также возможно выточить ее из стали или обрезка трубы, но тогда необходимо будет подложить прокладку 15 толщиной 1−2 мм из резины или другого изолирующего материала.

При сборке генератора плоскости крышки 18, статора 12, колец 16 и обечайки 14 промазывают влагостойким герметиком или клеем. Кольца 16 вытачивают из листовой стали толщина которой 1−2 мм и сверлят в них отверстия диаметром 6,5 мм. Диск 17 вытачивают из такой же стали и сверлят такие же отверстия под болты 13, кроме этого, в нем нужно просверлить еще 12 отверстий диаметром 10 мм.


ставится градусник для контроля температуры

Не стоит греть воду выше 70 градусов, так как при высокой температуре можно получить ожог от регистров отопления. Насос следует ставить на выходном патрубке, чтобы он высасывал воду из теплогенератора, а не выдавливал ее, так как в этом случае теплоотдача повышается примерно на 30%.

Получается, что сделать теплогенератор самому не такая тяжелая задача как может показаться на первый взгляд. Самое главное это не спешить и хорошо разобраться с устройством и принципом работы агрегата. Ну и, конечно, точность выточенных деталей тоже стоит не на последнем месте. Особой точности требует ротор, если его выточить неправильно, тогда при работе агрегата будет повышенная вибрация и в первую очередь будет разбивать подшипники.
