Как сделать лазерный резак своими руками. Резка пенопласта на станке и ножом

Резка пенопласта своими руками

Способы резки пенопласта в домашних условиях

Для самостоятельной обработки плит пенопласта часто применяются различные подручные инструменты и приспособления. Наиболее распространенными методами резки материала в домашних условиях являются:

Содержание

  1. Раскрой сапожным ножом. Лезвие инструмента должно иметь специальную заточку – кончик тупым, а широкая часть идеально острой. Во время резки таким ножом создаются неприятные звуки.
  2. Обработка материала паяльником. Конец рабочей части паяльника рекомендуется расплющить, чтобы увеличить его толщину. Инструмент позволяет быстро и ровно осуществить резку небольших изделий из пенопласта. Также с помощью паяльника можно создать округлые фигуры.
  3. Резка нихромовой проволокой. Такой вариант считается самым популярным при раскрое пенопласта в домашних условиях. Основным его преимуществом является точность и быстрота обработки изделий. Для резки материала струной изготавливается стационарная установка, которая позволяет значительно повысить производительность процесса.

Сапожный нож – приспособление для резки пенопласта в домашних условиях

При необходимости нихромовый прибор для резки пенопласта можно сделать своими руками.

Как сделать самостоятельно

И чтобы выполнить это, нужен будет кусок пенопласта. К примеру, можно использовать пенопласт от упаковки телевизора. На нем необходимо расчертить с помощью линейки, циркуля и шариковой ручки места, где в дальнейшем надо будет сделать отверстия.

Вот тут-то и возникает потребность в электрическом резаке. Ведь выполнить данное действия, не испортив лист пенопласта, будет сложно без такого инструмента. Рассмотрим один из вариантов, как же сделать устройство такого типа в домашних условиях.

Самодельный прибор для порезки может быть различной конструкции. Именно от нее и типа резки будет зависеть, как именно резак справляется с поставленными целями.

Резка материала с помощью горячего инструмента

Для раскроя листа пенопласта можно использовать самый обычный нож, если предварительно его подготовить к этой процедуре:

Нужно удостовериться, что длина ножа с запасом больше толщины листа, который должен будет резаться.
Далее нужно разметить линии на листе, по которым он должен будет отрезаться.
Следующим шагом будет нагревание ножа с помощью газовой плиты или специальной газовой горелки

Раскалённым ножом нужно осторожно провести по намеченной линии, пенопласт начнет плавиться и резаться четко по линии.

Важно учитывать, что добиться идеально ровного среза таким методом не получится, а также он подходит только для резки небольших кусков материала. Дело в том, что ровной линии не дадут добиться даже немного трясущиеся руки, а постоянно остывающий нож не даст сделать аккуратный и длинный разрез

Но если ваша цель – отрезать небольшой кусок, то раскаленный нож позволит сделать это очень быстро и без лишних затрат средств и времени

Обратите внимание, что нож после резки ни в коем случае нельзя использовать на кухне или в быту, так как в пенопласт содержаться токсичные вещества

Нож

Простой резак из паяльника

Если вам нужно сделать достаточно много заготовок из пенопласта, а делать слишком сложный резак не хочется, то можно воспользоваться его простым аналогом, который работает на базе обычного паяльника.

Важно выбрать не слишком мощный паяльник, так как его температура избыточна для обычной резки листа. Если мощность будет слишком большая, то пенопласт будет сильно дымить, коптить, плохо резаться

Следующим этапом будет подбор и установка насадки на кончик паяльника, так как стандартный наконечник никак не предназначен для этих целей. Нам нужно найти или самостоятельно изготовить длинный и плоский наконечник, который будет похож на небольшое лезвие ножа, но менее острое. Хорошо для изготовления такого предмета подойдет медная проволока, сложенная в несколько раз. Другой вариант – просто достать наконечник паяльника и придать ему нужный вид.

Далее наконечник плотно закрепляется на кончике паяльника и можно приступать к резке.

Паяльник вставляется в розетку, нагревается и режет пенопласт по похожему принципу с раскалённым ножом. Основной плюс такого способа – нет необходимости постоянно подогревать нож, резка может идти непрерывно.

Резак из паяльника

Специализированные станки и цены на них

Нередко пенопласт используется не для утепления или звукоизоляции сооружений, а для изготовления реклам либо же в дизайне интерьера. Это возможно благодаря применению специальных станков, предназначающихся для фигурной нарезки. Что характерно, при помощи такого оборудования можно обрабатывать материал одновременно в 2-х или даже в 3-х проекциях. При желании можно производить самые сложные элементы, такие как шестерни, шахматы, миниатюрные модели машин, различные фигурки, любые декоративные орнаменты.

Ниже приведены популярнейшие на отечественном рынке приборы, а также среднерыночная цена на них.

ФРП-01

Огромной популярностью данный агрегат обязан простоте своей конструкции и многофункциональности. Есть возможность производства погонажных элементов, фигур и букв для вывесок, утепляющих плит и так далее. Контроль работы прибора осуществляется посредством компьютерной программы, идущей в комплекте.

Примерная стоимость агрегата составляет 110-115 тысяч рублей.

Станок ФРП-01 для резки пенопласта

СРП-К «Контур»

Еще одна замечательная модель, позволяющая изготавливать различные детали фасадной отделки и опалубки для заливки растворов. Управление в данном случае ручное, зато потребляемая мощность относительно низкая (порядка 150В), да и транспортировать его весьма удобно.

Среднерыночная стоимость составляет где-то 42,5 тысячи рублей.

Станок для резки пенопласта

Пенополистирол – это хороший утеплитель, прекрасное сырье для различных декоративных элементов, изготавливать которые можно самостоятельно. Для декоративной резки пенопласта понадобиться специализированный станок. Вариантов такого оборудования множество, все зависит от предполагаемой конструкции изделия.

Резка материала может производиться при помощи вольфрамовой нити. Необходимо отметить, что данная нить горячая, но ее температуру можно настраивать. Резать такой нитью кроме пенопласта можно и прочие материалы. Особенно это актуально при изготовлении разных компонентов, предназначенных для лепнины.

К плите из пенополистирола прикладывается необходимый трафарет, и при помощи вольфрамовой нити создается предмет. Данная процедура не представляет никакой сложности, не занимает много времени.

Также для оборудования можно применять лезвие строительное, резак. Устройство станков может отличаться, но принцип работы остается неизменным – применение вольфрамовой нити, которая подсоединяется к электросети. При помощи такого устройства можно самостоятельно изготавливать декоративные элементы из пенопласта любой конфигурации.

Для выполнения резки рекомендуется приобрести такой инструмент:

  • Вольфрамовую нить.
  • Струну.
  • Терморезак.

Если правильно собрать режущий станок, то никаких сложностей в процессе работы не будет. Главное использовать качественный инструмент, проявить максимальное старание и внимательность. И для выполнения подобных работ к опытным мастерам обращаться не понадобится.

Пошаговая инструкция по изготовлению резака

Для начала нужно определиться с инструментами и материалами, которые понадобятся нам для создания резака. Список обязательных материалов включает в себя:

  1. Лист ДСП или другое плотное основание, размером приблизительно 600 на 400 миллиметров. Размер можно менять, он будет зависеть от размера листов, с которыми вы собираетесь работать.
  2. Ровная деревянная рейка, длиной около метра.
  3. Материал для ножек: 4 пробки от пластиковых бутылок, кусок рейки или другого материала.
  4. Нихромовая проволока, диаметром приблизительно 0.4 миллиметра. Нужно около половины метра, но лучше купить с запасом.
  5. Пружина на растяжение. Именно на растяжение, а не на сжатие. Такую пружину можно найти далеко не везде.
  6. 10-15 шурупов.
  7. Провода, крокодилы для их крепления.
  8. Блоки питания от компьютера и кабель для него.

Теперь перейдем к инструментам, которые понадобятся нам для изготовления и сборки конструкции. К ним относятся:

  1. Дрель или шуруповерт;
  2. Лобзик или ножовка по дереву;
  3. Отвертка;
  4. Плоскогубцы;
  5. Сверло под диаметр шурупа.

Какой материал выбрать для резки

Прежде, чем начать работать с материалом, нам нужно узнать, какой бывает пенопласт, какой его вид лучше всего использовать для резки в домашних условиях.

Полистирольный беспрессованный

Это самый обычный и привычный каждому пенопласт, который знаком нам по упаковкам от техники. Материал представляет собой множество небольших белых шариков, которые плотно скреплены между собой, но могут рассоединиться от механического воздействия. Именно он очень широко распространён и чаще всего используется при изготовлении изделий в домашних условиях.

Полистирольный прессованный

Это подобный вид пенопласта, который просто дополнительно прессуется. Из-за этого он имеет гораздо более плотную структуру, его сложнее раскрошить, но и стоит такой материал гораздо дороже, чем его не прессованный аналог. Из-за высокой цены полистирольный прессованный пенопласт не получил большого распространения, но для некоторых изделий его однозначно можно использовать, так как его структура достаточно гладкая.

Полистирольный прессованный пенопласт

Поливинилхлоридный пенопласт

Самый редкий и неиспользуемый вид этого материала, который обладает одним интересным свойством – способность самостоятельно затухать при возгорании. Он не выделяет опасных веществ, но если все-таки загорается, то дым от него очень опасен и может угрожать здоровью.

Разновидности электрических резаков

Электрический резак для резки пенопластаможет применяться в разных целях. От этого будет зависеть тип конструкции и общие рабочие характеристики оборудования. Существует три основных разновидности самодельных резаков.

Первая категория используется для линейного раскроя. Ко второй группе относятся резаки, которыми выполняют фигурную резку материала.

Их применяют дизайнеры. Для выполнения ремонта дома эту разновидность применяют реже. Также существует инструмент с рабочей пластиной из металла.

Подобное оборудование обязательно имеет в своей схеме понижающий трансформатор. Он должен быть рассчитан на минимальную мощность 100 Вт.

Вторичная обмотка трансформатора должна иметь сечение не менее 1,5 мм. Она должна выдерживать напряжение 15 В. В этом случае можно добиться высокого результата работы.

Поэтапное изготовление терморезака

    1. Втулка. Изначально нужно сделать основное и самое сложное – втулку. Итак, для этого пластину надо изогнуть, выточить. Дальше во втулке надо проделать отверстие, туда будет в дальнейшем вставлена нить.
    2. Выжигатель. Нужно отрезать провод, который ведет к отверстию, и взять подходящие разъемы, потом припаять в место разрыва.

Обратите внимание:
такие участки в обязательном порядке необходимо изолировать

После того, как все выполнено можно подключить терморезак.
Старый лобзик распилить пополам. В верхнюю часть надо прикрепить заблаговременно подготовленную пластину-лапку на винты

А вот низ крепим к основанию, используя саморезы.

Вставить втулку в лапку.
Теперь с особым вниманием надо из отверстия по отвесу, либо угольнику, отметить точку под отверстием втулки. Далее сверлим отверстие в основании. Диаметр отверстия в основании должен составлять около 5 мм

Диаметр отверстия в основании должен составлять около 5 мм.

Терморезка.
Итак, когда все готово, надо расправить нихромовый провод. Для этого вам стоит включить на всю мощность выжигатель и проводами от него коснуться нихромки. Все нужно сделать таким образом, чтобы между проводками осталось расстояние, равное высоте устройства. Если нить не нагревается, но при этом выжигатель начинает гудеть, найдите более тонкую проволоку. Это необходимо, потому что у выбранной вами недостаточное сопротивление.

Возьмите на заметку: нихром должен быть горячий, но не должен нагреваться до красна. Если струна стала красного цвета, необходимо уменьшить посредством регулятора ее нагрев. В том случае, если нихром красный даже на минимуме, то выше пружинки на 5-10-15 см нихромовой проволоки стоит оставить компенсатор. И только после этого можно подцеплять контакт.

  1. Работа прибора. С предварительно установленной направляющей вам нужно нарезать плашки из пенопласта заданной толщины, также вы можете сделать форму фигурной.

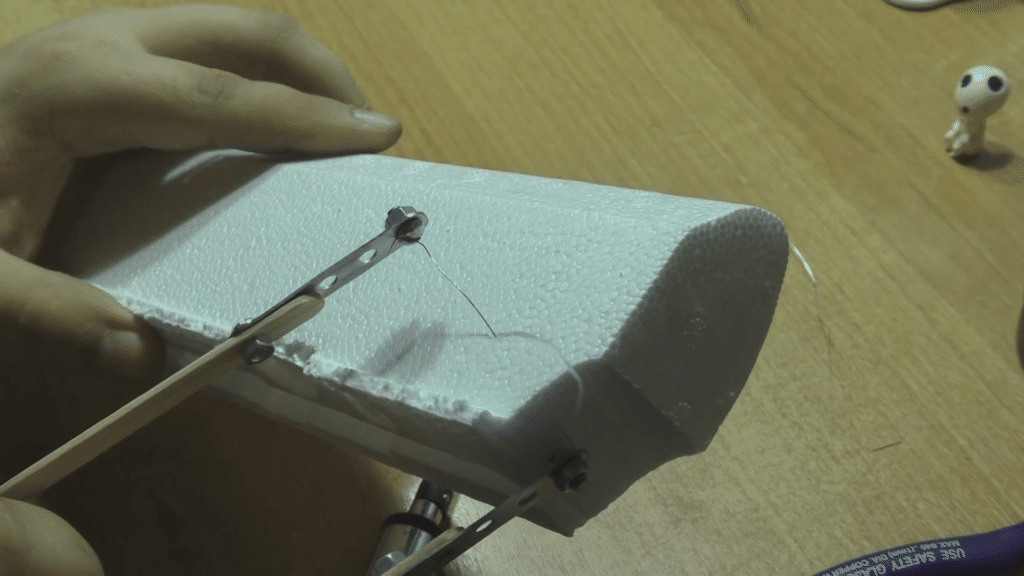

Нетрадиционный способ резки – нихромовая нить

Все способы, представленные выше, позволяют нам обрабатывать пенополистирол исключительно по прямой ровной линии. В тех ситуациях, когда требуется сделать необычную фигуру, полукруг или зигзаг, можно воспользоваться нетрадиционными способами. К примеру, нихромовой нитью. С ее помощью вы узнаете, как резать пенопласт, чтобы не крошился, с минимальными временными и физическими затратами.

Для начала потребуется выполнить некоторые подготовительные работы для сборки необходимого оборудования. Так, следует позаботиться о наличии небольшой пружины, трансформатора на 24 вольта и нихромовой проволоки. Рабочая поверхность стола устанавливается под углом от 20 до 60 градусов. Натягиваем проволоку поперек стола. Пружиной фиксируем концы проволоки с каждой стороны стола.

Никакого мусора, все происходит очень быстро и без лишних телодвижений. Единственная сложность – это сборка необходимого оборудования, поскольку трансформаторы имеются далеко не у каждого.

Таким образом, нет ничего сверхсложного в том, чем и как разрезать пенопласт в домашних условиях. Даже при помощи обычного ножа можно выполнить все необходимые операции. Если же приобрести более качественное оборудование, то процесс обработки займет минимум времени, без дополнительных усилий, шума и мусора.

Особенности и преимущества пенопласта

Материал выполнен в белом цвете, состоя почти на 95% из воздуха. Утеплитель ввиду отсутствия в своем составе вредных веществ является экологически безопасным и не способен нанести вред здоровью человека. Пенопласт изготовляется в плитах разных размеров и толщины, а также используется для множества разнообразных задач по причине огромного количества следующих положительных качеств:

  • Устойчивость к влаге, благодаря чему утеплитель не подвергается отрицательному воздействию со стороны разных грибков и плесени. Помимо этого ввиду своей стойкости к влажности утеплитель не стареет и не поддается разрушению под ее влиянием.
  • Небольшой вес, позволяющий с легкостью транспортировать и переносить пенопласт, а также использовать его при проведении ремонтных работ и выполнении многих других задач, которые удобно осуществляются не только вместе с кем-то, но и даже в одиночку своими руками. Из-за своей необычайной легкости при осуществлении монтажа на улице нужно учитывать, что его листы могут улететь даже при слабом дуновении ветра.
  • Материал стойко переносит низкие и высокие температуры, а также ее перепады, ввиду чего его можно использовать не только при внутреннем, но и наружном утеплении дома. Кроме этого пенопласт можно использовать при ряде других задач, к примеру, им можно утеплить металлическую входную дверь.
  • Легкость распила. Благодаря этому резать пенопласт можно своими руками в домашних условиях без помощи специалистов, используя различные инструменты.
  • Высокие теплоизоляционные и звукоизоляционные показатели. В первом случае утеплитель обеспечивает надежную защиту помещений, предотвращая проникновение холода с улицы, а также сохраняя тепло внутри зданий, благодаря чему удается существенно сократить расходы на их обогреве. Хорошие же звукоизоляционные качества значительно уменьшают количество поступающих и исходящих шумов и позволяют, к примеру, при проживании в многоквартирном доме слушать музыку более громко и не создавать никаких неудобств соседям.

С учетом всех вышеуказанных показателей пенопласт является отличным теплоизоляционным материалом, который помимо всего перечисленного также обладает достаточно продолжительным периодом эксплуатации, не утрачивая своих положительных качеств в течение долгого времени.

Фигурная резка

Последнее время достаточно востребованной является фигурная резка пенопласта, для которой применяется терморезак. Режущим элементом в данном случае выступает нихромовая проволока, закрепляемая на оборудованной ручке из изолирующего материала. Терморезак дает возможность выполнять в пенополистироле углубления разной формы.

После подобной обработки на поверхности материала формируется оплавленная корочка, придающая большую прочность материалу, но и перекрывающая поры. Поэтому необходимо использовать понижающий трансформатор, который изготавливается самостоятельно. Только нужно приобрести специализированное трансформаторное железо.

Чтобы правильно выбрать величину тока, необходимо изготовить реостат, для чего можно использовать спираль электроплиты, предварительно растянутую. Чтобы сделать каркас обмотки, можно воспользоваться керамической или асбоцементной трубой (параметры трубы: толщина 1,5-2 см, длина 8 см). Нихромовую проволоку необходимо наматывать на трубу до полного заполнения каркаса.

Изготовление лазерного резака

Для начала необходимо извлечь лазерный резак из привода. Эта работа не представляет никакой сложности, но придется набраться терпения и максимум внимания. Так как там содержится большое количество проводов, структура у них одинаковая

При выборе привода важно учитывать наличие пишущего варианта, так как именно в такой модели лазером можно делать записи. Запись производится при испарении тонко нанесенного слоя металла с самого диска. В случае когда лазер работает на чтение, он используется вполсилы, подсвечивая диск

В случае когда лазер работает на чтение, он используется вполсилы, подсвечивая диск.

Схема лазерной резки.

При демонтаже верхних крепежей, можно обнаружить каретку с расположенным в ней лазером, который способен двигаться в двух направлениях

Ее следует осторожно извлечь путем откручивания, тут присутствует большое количество разъемных устройств и шурупов, которые важно аккуратно снять. Для дальнейшей работы необходим красный диод, при помощи которого осуществляется прожиг

Для его извлечения будет необходим паяльник, а также нужно с аккуратностью убрать крепежи

Важно взять на заметку, что незаменимую деталь для изготовления лазерного резака нельзя встряхивать и ронять, в связи с этим, извлекая лазерный диод, рекомендуется проявлять осторожность

Для его извлечения будет необходим паяльник, а также нужно с аккуратностью убрать крепежи

Важно взять на заметку, что незаменимую деталь для изготовления лазерного резака нельзя встряхивать и ронять, в связи с этим, извлекая лазерный диод, рекомендуется проявлять осторожность

Как будет извлечен главный элемент будущей модели лазера, необходимо все тщательно взвесить и придумать, куда его поместить и как к нему подключить электропитание, так как для диода пишущего лазера необходимо намного больше тока, чем для диода от лазерной указки, и в этом случае можно использовать несколько способов.

Далее заменяется диод в указке. Для создания мощного лазера уз указки должен быть извлечен родной диод, на его место необходимо установить аналогичный из CD/DVD-RW привода. Указка разбирается с соблюдением последовательности. Она должна быть раскручена и разделена на две части, сверху располагается деталь, которую нужно заменить. Старый диод извлекается и на его место устанавливается требуемый диод, который можно закрепить с помощью клея. Бывают случаи, когда при удалении старого диода могут возникнуть трудности, в этой ситуации можно воспользоваться ножом и немного потрясти указку.

Схема лазерной указки.

Следующим действием будет изготовление нового корпуса. Чтобы будущий лазер можно было удобно использовать, подключить к нему питание и для придания ему внушительного вида можно применить корпус фонарика. Устанавливается переделанная верхняя часть лазерной указки в фонарик и подводится к нему питание от аккумуляторных батареек, которое подключается к диоду

Важно не перепутать полярность питания. Перед сборкой фонарика стекло и части указки нужно извлечь, так как оно будет плохо проводить прямой ход луча лазера

Последним этапом является подготовка к применению. Перед подключением необходимо проверить прочность закрепления лазера, правильность подключения полярности проводов и ровно ли установлен лазер.

После совершения этих нехитрых действий лазерный резак готов к использованию. Такой лазер можно использовать для прожига бумаги, полиэтилена, для розжига спичек. Область применения может быть обширна, все будет зависеть от фантазии.

Термические способы разрезания пенопласта

Распил материала с помощью терморезака является также достаточно востребованным методом. Сам инструмент имеет вид нихромовой нити, которая уложена на каркас в форме рамки. При прохождении электрического тока по нихромовой проволоке происходит нагревание поверхности металла, и пенопласт начинает плавиться. Имеется несколько разновидностей конструкции резака. Самый простой вариант имеет вид нихромовой струны, натянутой на изоляторах из керамики, которые закреплены на краях рамки, выполненной из древесины или металла.

Посредством данного инструмента можно осуществлять разрезание не только плит из пенопласта, но и деревянных реек, пластиковых труб, а также любого материала, что плавится или разлагается при температуре до 270°C. Если требуется произвести раскрой листов со значительной протяженностью реза, то на порядок комфортнее пользоваться станком, что имеет вид натянутой в вертикальном положении нити на текстолитовой подставке.

Для контроля нагрева нихромовой струны применяется ЛАТР или реостат. Чрезмерно высокая температура поверхности способна стать причиной оплавления и даже привести к возгоранию утеплителя. Преимущество это метода заключается в полном отсутствии пыли и мусора, а само место реза приобретает заплавленный вид, внешне напоминая обработку алкидным лаком.

Если же в процессе работ с пенопластом возникает потребность в отрезании только мелких частей листов, к примеру, при выполнении модели и скульптуры, то лучшим вариантом является использование насадки для мощного электрического паяльника.

Помимо этого для распила этого материала прибегают к применению лазера. В некоторых случаях им пользуются даже в домашних условиях. Для этой задачи используется обыкновенный светодиодный лазер мощностью в 2-5 Вт, посредством которого предоставляется возможность производить разрезание пенопластовых плит по любой необходимой траектории. На данный момент с помощью такого инструмента можно осуществлять раскрой бумаги и пенопласта на протяжении 10-15 минут, ввиду чего совершать им обработку значительного объема материала достаточно трудно.

Ознакомившись с разными вариантами можно не только выяснить, чем лучше резать пенопласт в домашних условиях своими руками, но и выбрать наиболее подходящий для применения способ, посредством которого будет удобно осуществлять его распил.

Видео:

Вас может заинтересовать:

Как приклеить пенопласт к потолку: каркасное и бескаркасное закрепление

Чем резать пеноплекс в домашних условиях: выбор подходящего инструмента

Чем утеплить пол под линолеумом: оптимальные материалы для укладки

Разрезание пенопласта ножовкой и болгаркой

С использованием первого инструмента произвести распил утеплителя на порядок проще, хотя и принцип проводимых работ ничем не отличается от того, что происходит при применении ножа. Ей зачастую отдается предпочтение, когда возникает потребность в раскрое плит до 8-10 см. Для разрезания листов пенопласта можно пользоваться ножовкой по металлу или по дереву, но в любом случае в обязательном порядке полотно должно быть оптимальной протяженности и иметь мелкие зубцы. При наличии таких режущих элементов рез будет получаться заметно ровнее, а количество возникающего мусора на порядок меньше. Осуществлять работы с использованием данного инструмента можно практически в любом удобном положении

При распиле важно лишь совершать плавное движение ножовки, а не рывками

Разрезание листов пенопласта можно также производить при помощи болгарки и электрического лобзика, но в таком случае необходимо учитывать, что в ходе работ образуется значительное количество мусора. Это обусловлено тем, что в первой ситуации круг инструмента вращается на высокой скорости, а если диск еще и имеет большие зубцы, то в процессе распила произойдет существенное разрушение структуры утеплителя в месте реза. Если произвести снижение оборотов до минимального значения, то в результате пенопласт начнет гореть и плавиться, чего нужно избежать во избежание его повреждения.

В целом же болгарка отлично подходит для разрезания плит толщиной до 50 мм, но при этом качество реза будет на порядок лучше, чем при применении ножа, ножовки и другого электрического инструмента. Для получения оптимального результата нужно пользоваться тонким кругом с алмазным напылением, который после прохождения создает более качественное место распила, чем при задействовании диска, предназначенного для работы с металлом.

При проведении работ можно также пользоваться лобзиком, но с его помощью не удается добиться идеальной ровности на срезе по причине вибрации пилки, а также в процессе раскроя возникает много мелкого мусора. Существенное преимущество его использования заключается в возможности совершать фигурные разрезы, которые получается значительно сложнее осуществлять посредством других вышеперечисленных инструментов.

Бетонконтакт поверх грунтовки

5 Превращение паяльника в отличный термический нож

Прибор для резки пенопласта можно сделать и без нихромовой нити. Для реализации этой идеи понадобится обычный 60-ваттный электрический паяльник, подключаемый к бытовой электросети. Порядок проведения работ представлен ниже:

  • Из паяльника убирается нагревательное жало.
  • Вместо него устанавливается и запрессовывается пластина из меди.
  • Одна сторона смонтированного металлического полотна затачивается. Терморезак готов к работе!

Вместо медной пластины допускается ставить стальную. Она позволит раскраивать не только пенополистирол, но и практически любой другой синтетический термоплавкий материал. Минус лишь в том, что нагреваться такое рабочее полотно будет ощутимо дольше.

Сделать своими руками инструмент для резки пенопласта из подручных приспособлений несложно по любой из приведенных схем. Каждый домашний умелец имеет возможность выбрать ту методику, которая максимально ему подходит.

Станок для резки пенопласта своими рукам

Станки для резки удобнее тем, что в них режущая нить зафиксирована и нужно двигать только пенопласт. Это позволяет повысить точность движений. При изготовлении понадобятся такие же инструменты и техника, как и в предыдущем случае.

Угловой линейкой отмечается место, в которое будет уходить нить накаливания. Если поверхность достаточно ровная, это можно сделать с помощью отвеса. Для этого в торец вкручивается саморез с широкой шляпкой, а на него накручивается нить с грузом. В выбранном месте сверлится отверстие диаметром 6 мм. Чтобы струна не обжигала дерево, устанавливается пластина из текстолита или металла. Следует поставить материал заподлицо с поверхностью.

В отверстие продевается проволока, нижний конец которой надевается на саморез. Шуруп вкручивается рядом с отверстием. Длина спирали должна быть такой, чтобы при нагревании последняя становилась красной. Поскольку при высоких температурах проволока удлиняется, необходимо использовать компенсирующую пружину, чтобы избежать провисания. На верхний саморез насаживается пружина, а к ней крепится нихромовая нить.

К концам нити подсоединяется источник энергии, которым может служить аккумулятор с напряжением 11,7-12,4 В. Чтобы регулировать этот показатель, используют схему тиристорного регулятора. Регулятор можно взять от электрической болгарки. Также контролировать напряжение можно с помощью спирали на станке для резки пенополистирола.

Эта спираль устанавливается на деревянном бруске, к которому крепится верхний край нити накаливания. Соединяется с проволокой последовательно. Ее функция заключается в удлинении нихромовой нити и, соответственно, уменьшении напряжения. Достичь этого можно, меняя место подключения к нихромовой спирали. Чем меньше расстояние, тем сильнее греется нить и больше плавится пенопласт.

Если к станку подключается трансформатор, он должен иметь гальваническую развязку. При этом должен использоваться трансформатор с отводами.

С помощью такого несложного станка осуществляется резка пенопласта своими руками. Дополнительно можно сделать разные приспособления. Можно изготовить во время ремонта стусло своими руками или лоток, которые помогут ровно порезать материал под нужными углами.

В качестве источника питания был взят советский трансформатор мощностью 150 Вт, который имеет один из выводов на 2.5 Вольта. Это напряжение является безопасным для человека. Правда, конечно, есть опасность обжечься горячей нитью нихрома.

Сама нить не раскаляется докрасна, но легко плавит пенопласт

При наличии небольшого опыта можно нарезать полоски пенопласта тонким ровным слоем, как на овощерезке.Можно выжигать рисунок: в середине заготовки предварительно прожечь отверстие разогретой спицей, вставить нить нихрома и только потом закрепить её в держателе.Вот такой резак придумал и собрал своими рукамидля создания поделокиз пенопласта.На этом всё, спасибо за внимание!ILYA20-05-2018, 00:242 803ПриспособленияFacebookВКонтактеTwitterGoogle+ОКПривет всем любителям самоделок. В данной статье я расскажу, как сделать резак для пенопласта своими руками

Достать медную трубку можно из конденсатора старого и ненужного холодильника, обычно там используется трубка подходящего диаметра, в этой самоделке она нужна для того, чтобы нихромовая нить не прожгла дерево. Шаг второй.Далее прикручиваем деревянный брусок к торцу табурета при помощи саморезов и шуруповерта, при этом соблюдаем перпендикулярность строительным уголком, чтобы в итоге рез на данном резаке был как можно ровнее.Затем при помощи металлического уголка к деревянному бруску крепим еще один брусок под углом 90 градусов, в итоге должно получится примерно так.Шаг третий.Отпилив необходимую длину медной трубки при помощи ножовки по металлу, прижимаем ее металлической пластиной к бруску, вкрутив два самореза, при этом также соблюдаем перпендикулярность.Для фиксирования нихромовой нити вкручиваем в верхний брусок саморез при помощи шуруповерта.После этого берем нихромовую нить и продеваем ее в медные трубки сверху и снизу, далее наматываем ее на нижний шуруп возле трубки, затем на верхний, сделав небольшую натяжку. Теперь подключаем блок питания от компьютера, для его работы без ПК нужно замкнуть между собой зеленый и черный провод.

Наматываем провода от блока на саморезы и включаем питание. После первого включения нихромовая нить слегка растягивается, поэтому еще раз ее натягиваем и можно проверять резак в действии.Шаг четвертый.Проверяем готовый резак на пенопласте. Включаем блок питания и двигаем пенопласт в нужном направлении, нихромовая нить прорезает его и в итоге получается отрезок необходимой формы.

При работе с данным резаком нужно соблюдать меры безопасности и не в коем случае не касаться нихромовой нити руками.При помощи данного резака можно делать авиамодели, лодки и многое другое, где применяется пенопласт.На этом у меня все, всем спасибо за внимание и творческих успехов.Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.5Идея5Описание7ИсполнениеИтоговая оценка: 5.67из 10 (голосов: 1)FacebookВКонтактеTwitterGoogle+ОК5Чтобы написать комментарий необходимо войти на сайт через соц

сети (или зарегистрироваться):Обычная регистрацияИнформацияПосетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

https://youtube.com/watch?v=tRI22KgPyp4rel%3D0%26amp%3Bcontrols%3D0%26amp%3Bshowinfo%3D0

  • nemolotok.ru
  • fb.ru
  • mozgochiny.ru
  • usamodelkina.ru

Выводы

Практика показала, что наиболее удачные варианты электрических резаков для пенопласта получаются на базе обычных трансформаторов и ЛАТРов. Вариант — использовать блок питания от компа, тоже рабочий. Но придётся экспериментальным путём подобрать оптимальную длину нихромовой нити, в зависимости от её диаметра и параметров источника питания.

При работе с самодельным терморезаком помните о возможности поражения электрическим током и вероятности получения ожога. Соблюдайте технику безопасности. При резке пенопласта раскалённой нихромовой проволокой выделяются вредные вещества. Работайте на улице или в хорошо проветриваемом помещении.
