Как сделать отопление в двухэтажном доме своими руками — схемы

Секрет монтажа расширительного бака

Казалось бы, что может быть сложного в том, чтобы следовать готовой схеме системы отопления. Однако на чертеже невозможно показать, точное местоположение элементов отопления. И в результате потраченное время и усилия окажутся излишними. Ведь при монтаже расширительного бака стоит помнить, что его следует закреплять в верхней точке всей системы отопления.

Содержание

Этапы возведения каркасных конструкций

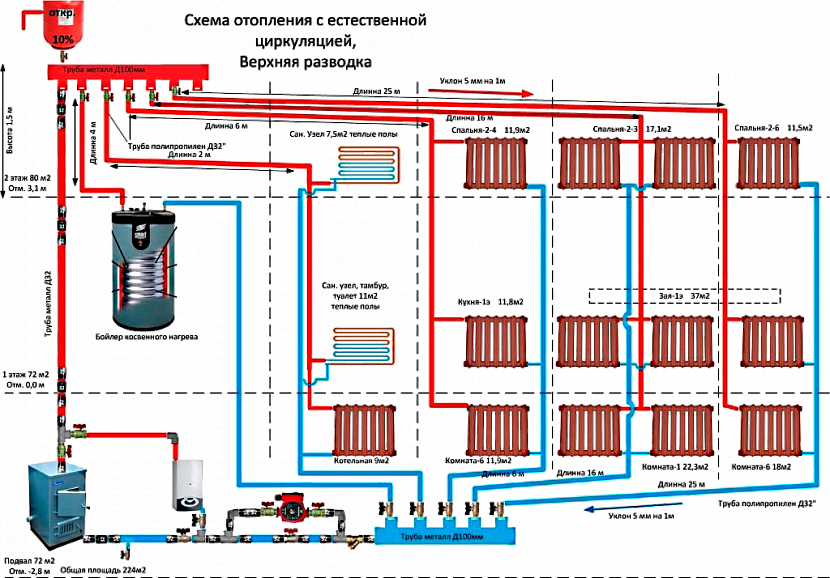

Проект отопления двухэтажного дома с естественной циркуляцией теплоносителя

По большому счету, это все та же система стояков, только работает она уже без использования циркуляционного насоса. Такая схема разводки технологически выглядит достаточно просто, но в монтаже имеет массу нюансов, упустить которые равносильно заранее снизить эффективность обогрева дома

Единственный ее плюс – это отсутствие необходимости использования электрической энергии, что немаловажно в местах, удаленных от линий электропередач

Работает отопление с естественной циркуляцией исключительно согласно законам природы – с повышением температуры жидкости ее плотность изменяется, в результате чего появляется эффект расслоения. Горячий теплоноситель просто выталкивается холодным вверх, где горячая жидкость, достигая самой высокой точки системы отопления, начинает постепенно опускать вниз благодаря трубам, расположенным под небольшим уклоном. Следует понимать, что подающий и обратный трубопроводы имеют кардинально различное направление этих уклонов – подача заставляет течь теплоноситель от котла, а обратка, соответственно, к котлу.

К недостаткам систем с естественной циркуляцией теплоносителя можно отнести медленный прогрев системы и большой расход топлива на начальной стадии ее работы, большую вероятность завоздушивания и плохо контролируемую наполненность системы жидкостью. В принципе, в наш век дорогих энергетических ресурсов все эти недостатки блекнут с возможностью применения в таких отопительных системах котлов, работающих на любом виде топлива.

Система однотрубного отопления фото

Способы заполнения встроенный механизм и насосы

Насос для заполнения отопления

Как заполнить систему отопления в частном доме — используя встроенное подключение к водопроводу с помощью насоса? Это напрямую зависит от состава теплоносителя — вода или антифриз. Для первого варианта достаточно сделать предварительную промывку труб. Инструкция по заполнению системы отопления состоит из следующих пунктов:

  • Необходимо удостовериться, что вся запорная арматура стоит в нужном положении — вентиль слива закрыт также как предохранительные клапаны;
  • Кран Маевского в верхней точке системы должен быть открыт. Это необходимо для удаления воздуха;
  • Вода заполняется до того момента, пока из крана Маевского, открытого ранее, не потечет вода. После этого перекрывается;
  • Затем необходимо удалить излишки воздуха из всех приборов отопления. На них должен быть установлен воздушный клапан. Для этого нужно оставить кран заполнения системы открытым, следите чтобы вышел воздух из конкретного прибора. Как только из клапана потечет вода — его нужно перекрыть. Такую процедуру нужно сделать для всех приборов отопления.

После того как произошло заполнение воды в закрытой системе отопления, нужно проверить параметры давления. Оно должно составлять 1,5 бар. В дальнейшем для предотвращения протечек выполняется прессовка. О ней будет сказано отдельно.

Заполнение отопления антифризом

Перед тем как приступить к процедуре добавления антифриза в систему, нужно его подготовить. Обычно используют 35% или 40% растворы, но для экономии рекомендуется приобрести концентрат. Разбавлять его следует строго по инструкции, и только применяя дистиллированную воду. Помимо этого необходимо подготовить ручной насос для заполнения системы отопления. Он подключается к самой нижней точке системы и с помощью ручного поршня выполняется нагнетание теплоносителя в трубы. Во время этого необходимо следить за следующими параметрами.

  • Выход воздуха из системы (кран Маевского);
  • Давление в трубах. Оно не должно превышать значения 2 бар.

Вся дальнейшая процедура полностью аналогична вышеописанной. Однако следует учитывать особенности эксплуатации антифриза — его плотность намного выше, чем у воды

Поэтому следует особое внимание уделить расчету мощности насоса. Некоторые составы на основе глицерина, могут увеличивать коэффициент вязкости при повышении температуры. Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые

Это значительно уменьшит вероятность появления протечек

Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые. Это значительно уменьшит вероятность появления протечек.

Автоматическая система заполнения

Для двухконтурных котлов рекомендуется применять устройство автоматического заполнения системы отопления. Оно представляет собой электронный блок управления добавления воды в трубы. Устанавливается на входном патрубке и работает полностью в автоматическом режиме.

Главным преимуществом этого устройства является автоматическое поддержание давления методом своевременного добавления воды в систему. Принцип работы устройства заключается в следующем: манометр, подключенный к блоку управления, подает сигнал о критическом снижении давления. Автоматический клапан подачи воды открывается, и находится в таком состоянии до тех пор, пока давление не стабилизируется. Однако практически все устройства автоматического заполнения водой системы отопления имеют высокую стоимость.

Бюджетным вариантом является установка обратного клапана. Его функции полностью аналогичны устройству автоматического заполнения системы отопления. Он также устанавливается на входящий патрубок. Однако принцип его работы заключается в стабилизации давления в трубах с системой подпитки водой. При падении давления в магистрали напор водопроводной воды будет воздействовать на клапан. Из-за разницы он автоматически откроется до момента стабилизации давления.

Таким способом можно не только подпитывать отопление, но и осуществлять полноценное заполнение системы. Невзирая на кажущуюся надежность рекомендуется визуально контролировать подачу теплоносителя. При заполнении отопления водой обязательно открываются клапаны на приборах для выхода излишка воздуха.

Нижняя, верхняя, вертикальная и горизонтальная разводка

При верхней разводке магистральный трубопровод с горячим теплоносителем проходит через чердак, оттуда вода спускается в радиаторы. При нижней магистраль проходит внизу, от нее теплоноситель распределяется по стоякам и отопительным приборам.

Нижняя разводка подходит только для одноэтажных домов. Для маленького двухэтажного можно использовать верхнюю с естественной циркуляцией. Для большого коттеджа с двумя этажами без насоса обойтись не получится.

Вертикальную разводку можно видеть в старых домах городского типа: все батареи на всех этажах подключаются к общим стоякам. Стояков столько, сколько батарей (комнат, квартир) находится на одном этаже. В современных домах разводка горизонтальная: стояк один на этаж, от него теплоноситель распределяется по горизонтальным контурам.

Горизонтальная схема считается более удобной:

  • есть возможность регулировать температуру в пределах одного помещения;
  • проще отключить радиаторы выборочно;
  • высокая ремонтопригодность.

Одним из самых простых, экономичных вариантов считается ленинградская система отопления. Схема для двухэтажного дома выглядит так: стояк, отходящий от котла, поставляет воду на оба этажа. Он является магистралью, выполняется из трубы большого сечения. На этажах от него горизонтально отходят более тонкие трубы.

Ленинградская система отопления.

Из них формируется два контура, на каждом этаже свой. Равномерность распределения тепла обеспечивается использованием балансировочных вентилей – их устанавливают на первом этаже перед контуром. Радиаторы включены в контуры последовательно по однотрубной схеме.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

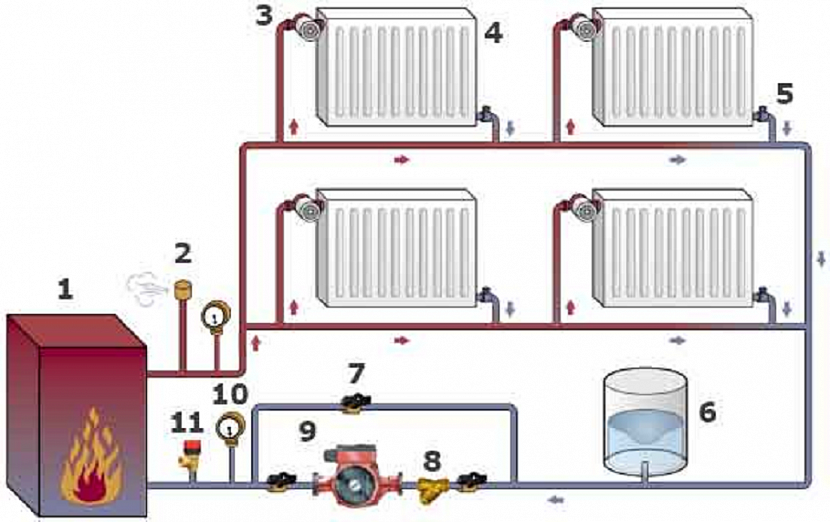

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Принудительная циркуляция

В случае с принудительной циркуляцией разводка отопления от котла в частном двухэтажном доме дополняется циркуляционным насосом, который гонит теплоноситель по трубам с нужной скоростью. Это более современный и эффективный вариант обогрева здания.

Принудительная схема отопления двухэтажного частного дома наделена такими преимуществами:

  • быстрый обогрев всех помещений;
  • возможность устанавливать трубы минимального диаметра;
  • детали трубопровода не испытывают перепады температуры, и поэтому служат достаточно долго;
  • можно регулировать температуру в доме;
  • можно регулировать температуру в каждой комнате отдельно.


Циркуляционный насос это обязательная часть принудительной схемы отопленияИсточник rookame.ru

Есть у системы с принудительной циркуляцией и свои минусы:

  • в обесточенном доме система с насосом работать не будет;
  • насос потребляет электроэнергию, в результате энергопотребление дома повышается;
  • работающий насос создает шум, который, впрочем, при грамотном подборе и монтаже оборудования, будет практически незаметным.

Однотрубная схема отопления

Однотрубная система отопления двухэтажного дома, схема которой предполагает поочередное подключение радиаторов к трубопроводу, имеет такие преимущества:

  • минимальная затрата материалов при монтаже;
  • возможность проложить трубы там, где это нужно, даже в самых труднодоступных местах;
  • одна труба, проложенная вдоль стены, выглядит эстетичные, чем две;
  • быстрый и легкий монтаж.

В числе минусов такие особенности:

  • если потребуется ремонт или замена какой-либо детали системы, нужно останавливать ее всю;
  • тепло распространяется неравномерно, чем ближе помещение к котельной, тем выше температура в радиаторах.


Если в однотрубных системах применяется параллельное подключение конвекторов – такая схема называется «ленинградка»Источник teplomirkr.ru

Двухтрубная схема

 Двухтрубная схема предусматривает два контура труб, подведенных к радиаторам. В первой магистрали находится горячая вода, поступающая из котла кратчайшим путем к каждому радиатору. Во втором – остывший теплоноситель, который возвращается в котел. Монтаж отопления в двухэтажном доме по двухтрубной схеме более сложен. Однако преимущества данного варианта настолько убедительны, что в большинстве современных домов отопление обустраивается именно по двухтрубному принципу. Перечислим основные плюсы:

  • во все радиаторы попадает теплоноситель одинаковой температуры;
  • в дальних комнатах так же тепло, как и в ближних, поэтому не нужно наращивать количество секций радиаторов для выравнивания температуры;
  • двухтрубные системы более удобны в управлении и регулировании.

Минусы:

  • большой расход туб при монтаже;
  • работа по установке двух линий труб вместо одной выходит достаточно дорогой.


А еще может быть использована универсальная схема – теплоноситель здесь перемещается самотеком, а при необходимости включается циркуляционный двигательИсточник termoresurs.ru

Лучевая схема отопления (снизу) – самая эффективная из существующих, но для монтажа надо большое количество трубИсточник rmnt.mirtesen.ru

Первый запуск.

  • Заполнить систему и определить давление теплоносителя по манометру. Если на котле манометр отсутствует, то для закрытой системы манометр устанавливается отдельно. Давление в холодной системе должно быть не более 1,2 Бар.

  • Проверить все узлы на герметичность. В случае протечек, система не будет нормально работать, давление будет падать, появиться шум в котле и трубах.

  • Котел должен быть правильно подсоединен к дымоходу.

  • Подсоединение газа — для определения утечек и для собственного спокойствия можно еще раз проверить геремтичность, обмазав узлы вне котла мыльной пеной.

  • Включать котел следует на низкую мощность. Только когда обратка и отопительные приборы нагреются, мощность можно прибавить.

  • При первом запуске и прибавлении мощности, следует следить за манометром. При максимальной мощности давление в системе не должно превышать 3 Бар, иначе сработает байпас (автоматически произойдет сброс воды через специальный клапан). Если давление увеличивается, то следует проверить давление мембранного расширительного бака.

При низком давлении в мембранном баке, давление системы отопления растет и периодически срабатывает байпас. В таких случаях, рекомендуется через нипель наполнить бак воздухом. Для этого подойдет обычный электронасос с манометром для накачки автомобильных шин. Накачивать мембранный бак следует до отметки 2.4 – 2.5 Бар.

Остановка электросчётчика

Остановка счетчика с помощью заземляющего контура Сам девайс состоит из понижающего тpансфоpматоpа мощностью 150-200W 220v->10v (6, 8, 12в — возможны ваpианты) и подключается следующим обpазом: Hапpяжение на втоpичной обмотке зависит от сопpотивления контуpа заземления и желаемой скоpости вpащения счетчика в обpатном напpавлении.

Hапpимеp, для того, что бы счетчик кpутился как пpи нагpузке 1кВт, но в дpугую стоpону, нужно подбоpом напpяжения на втоpичной обмотке добиться тока в контуpе заземления пpимеpно 5А.

Это можно измеpить ампеpметpом.

Можно обойтись и без него — на глаз. Если сpазу не будет pаботать, можно попpобовать поменять подключение втоpичной обмотки на обpатное. Пpи подключении обычных потpебителей эл.

энеpгии в сеть скоpость вpащения счетчика в обpатном напpавлении будет уменьшаться и он даже может начать кpутиться в пpавильном напpавлении в случая большой нагpузки.

Двухтрубная система с нижней разводкой

Далее мы будем рассматривать двухтрубные системы, отличающиеся тем, что они обеспечивают равномерное распределение тепла даже по самым большим домовладениям с множеством комнат. Именно двухтрубная система используется для обогрева многоэтажных домов, в которых очень много квартир и нежилых помещений – здесь такая схема работает великолепно. Мы же будем рассматривать схемы для частных домов.

Двухтрубная система отопления с нижней разводкой.

Двухтрубная система отопления состоит из подающей и обратной труб. Между ними устанавливаются радиаторы – вход радиатора подключается к подающей трубе, а выход – к обратной. Что это дает?

  • Равномерное распределение тепла по помещениям.
  • Возможность регулировки температуры в помещениях путем полного или частичного перекрывания отдельных радиаторов.
  • Возможность обогрева многоэтажных частных домов.

Существуют две основные разновидности двухтрубных систем – с нижней и верхней разводкой. Для начала мы рассмотрим двухтрубную систему с нижней разводкой.

Нижняя разводка используется во многих частных домах, так как позволяет сделать отопление менее видимым. Подающая и обратные трубы проходят здесь рядом друг с другом, под батареями или даже в полах. Удаление воздуха осуществляется через специальные краны Маевского. Схемы отопления в частном доме из полипропилена чаще всего предусматривают именно такую разводку.

Достоинства и недостатки двухтрубной системы с нижней разводкой

При монтаже отопления с нижней разводкой мы можем спрятать трубы в полу.

Давайте посмотрим, какими положительными чертами обладают двухтрубные системы с нижней разводкой.

  • Возможность маскировки труб.
  • Возможность использования радиаторов с нижним подключением – это несколько упрощает монтаж.
  • Минимизируются тепловые потери.

Возможность хотя бы частично сделать отопление менее видимым привлекает многих людей. В случае с нижней разводкой мы получаем две параллельные трубы, идущие вровень с полом. При желании их можно завести под полы, предусмотрев эту возможность еще на этапе проектирования системы отопления и разработки проекта строительства частного дома.

Если использовать радиаторы с нижним подключением, появляется возможность почти полностью спрятать все трубы в полах – подключение радиаторов выполняется здесь с помощью специальных узлов.

Что касается недостатков, то они заключаются в необходимости регулярного ручного удаления воздуха и необходимости использования циркуляционного насоса.

Особенности монтажа двухтрубной системы с нижней разводкой

Пластиковый крепеж для труб отопления разного диаметра.

Для того чтобы смонтировать систему отопления по данной схеме, необходимо проложить по дому подающую и обратную трубы. Для этих целей в продаже есть специальный пластиковый крепеж. Если используются радиаторы с боковым подключением, делаем отвод от подающей трубы к верхнему боковому отверстию, а забираем теплоноситель через нижнее боковое отверстие, направляя его в обратную трубу. Рядом с каждым радиатором ставим спускники воздуха. Котел в такой схеме устанавливается в самой нижней точке.

Здесь используется диагональное подключение радиаторов, что увеличивает их теплоотдачу. Нижнее подключение радиаторов уменьшает тепловую мощность.

Такая схема чаще всего делается замкнутой, с использованием герметичного расширительного бака. Давление в системе создается с помощью циркуляционного насоса. Если нужно обогреть двухэтажный частный дом, прокладываем трубы на верхнем и нижнем этажах, после чего создаем параллельное подключение обоих этажей к отопительному котлу.

Горизонтальная разводка

Горизонтальный тип разводки труб, в свою очередь, подразделяется на:

  • лучевой (коллекторный);
  • последовательный.

Для коллекторной схемы, которая, как самая популярная, будет подробнее описана далее, характерно наличие обособленной подводки для каждого радиатора.

Последовательный метод подразумевает существование отходящей от стояка единой отводки, пролегающей по периметру всех этажей и имеющей в составе подающую и обратную трубы.

Плюсы горизонтальной разводки:

  • высокий показатель гидравлической устойчивости;
  • возможность автоматически выставлять и поддерживать температуру в каждой отдельной комнате;
  • при использовании схемы допускается установка отдельных теплосчетчиков, как двух, так и более;
  • разводку такого типа можно размещать скрытно, не портя внешний вид комнат деталями трубопровода.

Минусы разводки:

  • усложнённая схема запуска отопления: для обеспечения бесперебойной работы предварительно нежно выпускать из неё воздух;
  • на всех радиаторах требуется устанавливать краны, чтобы спускать воздушные пробки;
  • стоимость проекта, предусматривающего наличие коллектора, довольно высока, поскольку для обустройства необходимо закупить больше стройматериалов.

Однотрубная, двухтрубная, коллекторная схема

Схема отопления двухэтажного дома: однотрубная система. Подключение радиаторов последовательное. Теплоноситель по единственной магистрали обходит все батареи и в остывшем виде возвращается в котел.

Разводка подходит для небольшого дома, но и в этом случае не получается добиться равномерного прогрева всех помещений. Минимизировать этот недостаток помогают регулировочные краны на батареях, но полностью устранить его невозможно. Если же для отопления используется теплый пол, однотрубная система исключается.

Схема отопления двухэтажного дома: двухтрубная система. Магистралей две, прямая и обратная. Распределение тепла равномернее, но проблема последовательного подключения присутствует и здесь: чем дальше от котла, тем холоднее прибор.

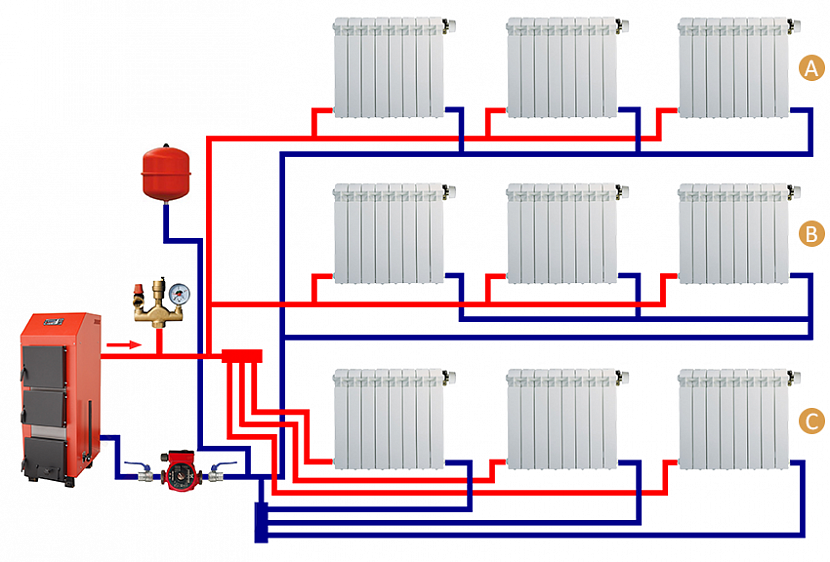

Система отопления двухэтажного частного дома лучевого типа предполагает наличие распределительного коллектора. От коллектора к котлу отходят прямая и обратная трубы, а к отопительным приборам (или к отдельным контурам) идут «лучи». Несколько контуров: для батарей и для пола, для первого этажа и для второго и т.д. Регулировка температуры в каждом ответвлении осуществляется на самом коллекторе. Распределение тепла равномерное, независимо от размеров дома, количества этажей, числа и вида отопительных приборов.

Отопление теплыми полами и, тем более, комбинированное (теплый пол + радиаторы), рекомендуется устанавливать именно по коллекторной схеме (коллектор для теплого водяного пола): только так можно обеспечить полноценную регулировку температур в контурах. Тем более что у радиаторов и теплых полов температурные режимы разные.

Виды двухтрубных систем двухэтажного дома

Прежде чем выбрать тот или иной вариант двухтрубной системы отопления двухэтажного дома, схему разводки труб и вид циркуляции, необходимо выяснить, какими же они могут быть.

Во-первых, в зависимости от пространственного расположения подводящей и отводящей магистрали двухтрубная система, также как и однотрубная, может быть выполнена по двум схемам:

  • С горизонтальной разводкой — когда магистральные трубы на каждом этаже образуют отдельные условно горизонтальные (с соблюдением необходимых уклонов) контуры или петли;
  • С вертикальной — когда подача нагретого теплоносителя к радиаторам в разных уровнях и отвод охлажденного, из них, осуществляется при помощи вертикальных стояков.

Схемы с горизонтальной разводкой можно также разделить на:

  • Простые — с последовательным подсоединением радиаторов к подающей трубе и «обратке»;
  • Лучевые или коллекторные — когда каждый радиатор подсоединяется отдельно с помощью двух труб к специальному распределителю (гребенке, коллектору). Он может быть отдельным для каждого этажа, размещенным в нише или шкафчике или же быть общим для всего дома, размещенным в котельной.

Схемы с последовательным подсоединением радиаторов могут быть как с нижней, так и с верхней разводкой подающей трубы. Коллекторные же или лучевые схемы, как правило, предполагают нижнюю разводку труб, причем, очень часто, те прокладываются скрыто, под полом.

Кроме этого, схемы двухтрубных систем отопления двухэтажных домов могут отличаться способом обеспечения циркуляции теплоносителя. Такая циркуляция может быть:

  • Гравитационной или естественной – когда она обеспечивается только разностью удельного веса горячего и холодного теплоносителя и наличием уклонов магистральных трубопроводов;
  • Принудительной – когда для этого используется специальный циркуляционный насос (или насосы);
  • Комбинированной – когда система имеет возможность работать и по той и по другой схеме, в зависимости от обстоятельств.

В зависимости от вида расширительного бака и способа создания избыточного давления в системе она может быть:

  • Открытой – когда используется открытый расширительный бак, обычно располагающийся под потолком на втором этаже или на чердаке, а давление в системе определяется только высотой его размещения. Часто такой бак используется и в качестве центрального воздухосборника (как на рис. 1). Это возможно в случае, если его подсоединяют к наивысшей точке подающей трубы. Если же он подсоединяется к обратной трубе (например, при установке на «обратке» циркуляционного насоса), то на подающей трубе дополнительно необходимо устанавливать воздухосборник или воздушный клапан;
  • Закрытой – когда в качестве расширительного используется герметичный мембранный бак. Избыточное давление в таких системах рассчитывается и обычно находится на уровне 1,5 бар (0,15 МПа). Такой бак может быть расположен в любом месте на подающей или обратной магистрали, но чаще всего его располагают недалеко от котла. Обязательным атрибутом закрытой системы является наличие, так называемого «блока безопасности», включающего предохранительный и воздушный клапаны и манометр, так как возникает необходимость контроля избыточного давления жидкости и автоматического сбрасывания в случае его увеличения выше установленного безопасного уровня.

Пример закрытой системы отопления двухэтажного дома

Ознакомившись с основными видами и особенностями двухтрубных систем отопления, рассмотрим их некоторые, наиболее распространенные схемы, которые могут использоваться для частного двухэтажного дома.

Расчет

Основной параметр, на который следует опираться в расчетах для монтажа системы своими руками, – мощность отопительного устройства

Еще одно немаловажное значение – мощность отопительных радиаторов. Выбирать котел можно, ориентируясь на наиболее доступное топливо

В расчете может участвовать, к примеру, агрегат, работающий на газе. Не менее популярны в схемах расчета твердотопливные агрегаты. Котлы для отопления могут быть и электрическими. В вопросе выбора не следует переусердствовать со слишком мощными агрегатами: такое оборудование может оказаться слишком затратным. Мощность котла правильно высчитывать с учетом теплопотерь. Специалисты в этой работе используют сложные формулы.

В них участвуют такие показатели, как:

  • влажность;
  • возможная температура в комнатах;
  • наружная температура зимой;
  • материалы стен;
  • количество окон.

Немаловажное значение у типов и диаметра трубопроводов. Полимерные или стальные трубы имеют свои преимущества и недостатки

Например, стальные трубы не получится соединить между собой без сварки. Эта работа требует специальной подготовки и наличия инструментов. Полимерные изделия проще в сборке, надежны в плане воздействия коррозии.

Батареи, применяемые в схеме, могут быть ребристые, радиационные, конвективные. Характеристики современных изделий достаточно высоки, но при выборе следует учитывать, что в отопительной системе частного дома редко используются радиационные варианты.

Расширительный бак для закрытой системы отопления

Расширительный бак для предназначен для компенсации изменения объема теплоносителя в зависимости от температуры. В закрытых системах отопления это герметичная емкость, разделенная эластичной мембраной на две части. В верхней части находится воздух или инертный газ (в дорогих моделях). Пока температура теплоносителя невысока, бачок остается пустым, мембрана расправлена (на рисунке картинка справа).

Принцип работы мембранного расширительного бачка

При нагревании теплоноситель увеличивается в объеме, его излишек поднимается в бачок, отодвигая мембрану и сжимая закачанный в верхнюю часть газ (на картинке слева). На манометре это отображается как повышение давления и может служить сигналом для уменьшения интенсивности горения. В некоторых моделях есть предохранительный клапан, который при достижении порогового значения давления сбрасывает излишек воздуха/газа.

По мере остывания теплоносителя, давление в верхней части бачка выдавливает теплоноситель из емкости в систему, показатели манометра приходят в норму. Вот и весь принцип работы расширительного бачка мембранного типа. Кстати, мембраны бывают двух видов — тарельчатые и грушевидной формы. Форма мембраны на принцип работы никак не влияет.

Виды мембран для расширительных бачков в системах закрытого типа

Расчет объема

Согласно общепринятым нормам объем расширительного бака должен составлять 10%!о(MISSING)т общего объема теплоносителя. Это значит, что вы должны посчитать, сколько воды поместится в трубах и радиаторах вашей системы (есть в технических данных радиаторов, а объем труб можно посчитать). 1/10 часть от этой цифры и будет объемом необходимого расширительного бака. Но эта цифра справедлива только если теплоноситель — вода. Если используется незамерзающая жидкость, размера бака увеличивается на 50%!о(MISSING)т рассчитанного объема.

Вот, пример расчета объема мембранного бака для закрытой системы отопления:

объем системы отопления составляет 28 литров;
размер расширительного бака для системы, заполненной водой 2,8 литра;
размер мембранного бака для системы с незамерзающей жидкостью — 2,8 + 0,5*2,8 = 4,2 литра.

При покупке выбираете ближайший больший объем. Меньший не берите — лучше иметь небольшой запас.

На что обратить внимание при покупке

В магазинах есть бачки красного и синего цвета. Для отопления подходят бачки красного цвета. Синие конструктивно такие же, только они предназначены для холодной воды и высоких температур не переносят.

На что еще обратить внимание? Есть два вида бачков — со сменной мембраной (называются они еще фланцевыми) и с незаменяемой. Второй вариант дешевле, причем значительно, но если повредится мембрана, покупать придется все целиком

Во фланцевых моделях покупают только мембрану.

Место для установки расширительного бака мембранного типа

Обычно ставят расширительный бачок на обратном трубопроводе перед циркуляционным насосом (если смотреть по ходу движения теплоносителя). В трубопровод устанавливается тройник, к одной его части подсоединяется небольшой отрезок трубы, а к ней, через фитинги, подключается расширитель. Размещать его лучше на некотором расстоянии от насоса, чтобы не создавались перепады давления. Важный момент — участок обвязки мембранного бака должен быть прямолинейным.

Схема установки расширительного бака для отопления мембранного типа

После тройника ставят шаровый кран. Он необходим чтобы была возможность снять бачок без слива еплоносителя. Саму емкость удобнее соединять при помощи американки (накидной гайки). Это снова-таки облегчает монтаж/демонтаж.

Пустое устройство весит не так много, но заполненное водой имеет солидную массу. Потому необходимо предусмотреть способ закрепления на стене или дополнительные опоры.

Расширительный бак отопления можно повесить на кронштейне

Сделать опорную площадку

Бак на ножках можно установить на полу

Поделитесь в социальных сетях:FacebookXВКонтактеredditWhatsApp
Напишите комментарий
