Газовый редуктор для газгольдера: особенности устройства и меры по уходу

Газовый редукторов для газового баллона, цена и виды

Попробуем выбрать редуктор для газовых баллонов, из тех популярных видов, что пользуются наибольшим спросом среди потребителей. Заглянем на рынок газовых приборов и уточним, какая цена на газовый редуктор для баллона сложилась на конец 2017 года.

Бытовой газовый редуктор РДСГ для стабилизации пропана

Лидирующие позиции на рынке, да и у потребителя на даче, занимает устройство РДСГ-1-1,2 «Лягушка» с резьбовым креплением. Не уступает по популярности редуктор РДСГ-2 «Балтика» с оснащением безрезьбового соединения. Оба лидера представляют простейшую конструкцию. Следствием чего, могут предложить минимально низкую стоимость. Паспортные характеристики: — входное давление от 0,7 до 15,7 Bar; — выходное давление лежит в диапазоне регулировки от 30 до 32 mBar; — вес устройства 310 г.; — допустимая эксплуатация в диапазоне от -30 до +45 ±3 °C ; — характеристика пропускной способности газа — 1,2 м3/час. Купить редуктор рдсг 2-1.2 Балтика или рдсг 1-1.2 Лягушка можно до 350 рублей.

Давление на входеДавление на выходепропускная способность газа м3/часМасса гр.Цена руб.
Редуктор М7140 – 20 Bar30 mBar0,5250до 500
Редуктор N24020 – 60 Bar18 mBar0,5400до 2000
Редуктор БПО-52,5 МПа0,3 МПа5700до 1000
Редуктор БКО-2520 МПа0,8 МПа251200до 1200
Редуктор БКО-5020 МПа1,25 МПа501450до 1500
Редуктор БВО-8020 МПа1,25 МПа802100до 1700
Редуктор РКЗ-25020 МПа1,6 МПа2506700до 17 000
Редуктор РКЗ-50020 МПа1,6 МПа5008300до 23 000

Остается добавить, что газовый редуктор не является универсальным прибором. Каждая модель может работать только на одном определенном газовом топливе. Перед покупкой тщательно проверяйте документы и паспортные данные. У каждого редуктора есть свое назначение и одни из них рассчитаны на пропан, другие на метан , третьи на аргон и так далее. Взаимозаменяемости у них нет, так что будьте внимательны.

Соблюдение несложных правил техники безопасности сохранит вам имущество, здоровье и обеспечит устойчивую подачу газа из баллона к вашему прибору. В силу невысокой цены, на приборы бытового назначения, советуем вам отдавать предпочтение проверенным изготовителям, с репутацией надежного поставщика.

Не подключайте свое устройство “напрямую” результаты такого подключения скорее всего окажутся для вас неожиданной проблемой

С повышенным вниманием обращайтесь с баллонами внутри которых сжатый газ (закачивают его под под давлением 250 бар). Цена за «Лягушку» совсем не дорогая, чтобы на этом можно было сэкономить

Гораздо благоразумнее ей обзавестись, чем потом тратить деньги на устранение последствий катастрофы.

Предлагаем видео обзор устройства:

Инструкция по замене регулятора

Двухступенчатые редукторы соединяются с клапаном отбора паровой фазы при помощи резьбового фитинга и накидной гайки. Тип резьбы на входе редуктора зависит от типа резьбы на выходе клапана.

Если во время покупки не было учтен характер соединения, потребуется соответствующий переходник. Соединение устройства с газовым шлангом, выполняется через резьбовой отвод на редукторе, при помощи переходника или накидной гайки.

Для замены стабилизационного устройства потребуется газовый ключ. Если соединение заржавело, то для снятия редуктора понадобится два разводных газовых ключа.

Чтобы заменить газовый редуктор, необходимо выполнить следующую последовательность работ:

  1. Перекрыть подачу газа вентилем, расположенным на клапане отбора паровой фазы газа.
  2. Открутить металлический шланг.
  3. Открутить накидную гайку соединяющую клапан и стабилизатор.
  4. Снять редуктор, с соединительным шлангом.
  5. Если стабилизатор не подлежит ремонту, то необходимо скрутить сильфонный шланг.
  6. После очистки наледи, ремонта или замены, регулятор следует привинтить к комплексному клапану с помощью гайки.
  7. Если производилось отсоединение устройства от подводки, необходимо поэтапно присоединить газовый шланг, сначала к редуктору, затем к магистрали.
  8. После фиксации соединений можно включать подачу газа.

При запуске топлива в систему, после замены арматуры, необходимо проверить выходное давление, оно должно находиться в допустимых пределах и быть пригодным для работы нагревателя, плиты или котла.

При корректной установке и нормальных условиях эксплуатации, регулятор, как правило, служит не менее 10 лет.

Диагностировать проблемы со стабилизатором можно при помощи уровнемера и манометра на емкости. Если устройства показывают, что газа достаточно, но происходят перебои в сети, то виной всему одна из неполадок редуктора.

В этом случае прибор можно разобрать и просушить. Это поможет решить проблему, но временно. В случае установки нового редуктора и обеспечения защиты устройства от влаги, о перебоях в системе можно забыть.

Чтобы в будущем избежать возможных проблем с редуктором также важно позаботиться о правильной установке газгольдера на участке. О том, как правильно это сделать можно прочесть здесь

Использование в России

Тот факт, что газгольдер популярен в России и сделан по стандарту ЕС, ещё не означает, что его можно надежно, безопасно и комфортно использовать в России. Климат центральной России в корне отличается от европейского, на который ориентировались разработчики европейских стандартов.  Кроме того в России практически недоступен чистый пропан, который в Евросоюзе используется для отопления. В России для отопления сжиженным газом приходится пользоваться автомобильной пропан-бутановой смесью, так как отрасль массового отопления сжиженным газом только зарождается, поэтому нет раздельных поставок автомобильного и отопительного газа, тогда как в ЕС отопительный газ почти на треть дешевле автомобильного в связи с тем, что на отопительный сжиженный газ не платится акциз на моторное топливо.

Чтобы система автономной газификации в России продолжала работать без перебоев даже в мороз, газгольдер должен находиться на глубине не менее 60 сантиметров от верхней точки корпуса. Это, накладывает на его конструкцию дополнительные ограничения. Во-первых, нужно позаботиться о том, чтобы арматура (краны, клапаны, приборы) газгольдера находилась выше уровня земли. В противном случае она может оказаться залита паводком или грунтовыми водами. Во-вторых, на такой глубине газгольдеру необходим более прочный корпус и усиленная горловина.  Корпус газгольдера в России должен работать не только на давление, но и на сжатие из-за возможной имплозии (деформации резервуара от сжатия) под воздействием вакуума, возникающего от конденсации паров бутана при охлаждении их до точки росы.

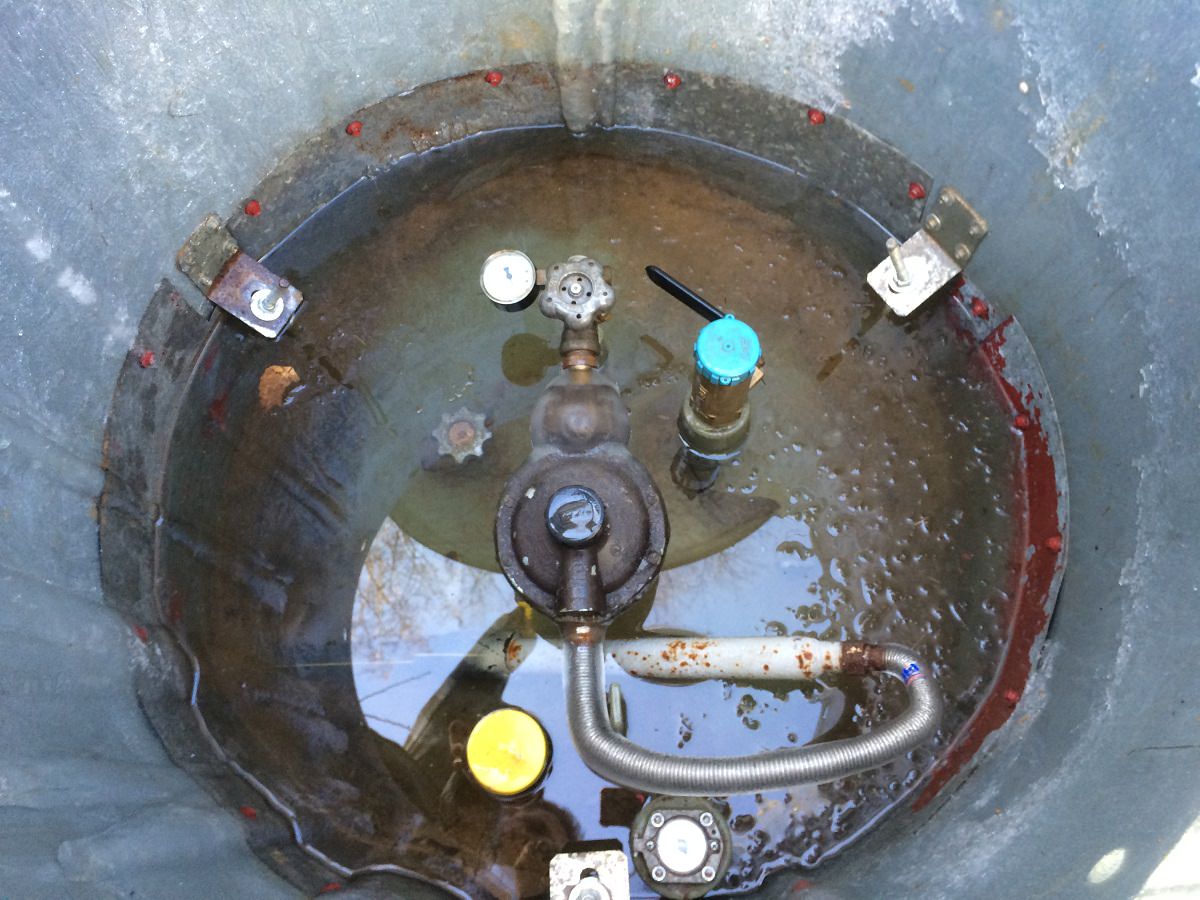

В газгольдерах, сконструированных специально для России, первая проблема решена за счёт высокой горловины или высоких трубок, на которых размещена арматура. Например, газгольдеры АвтономГаз оснащены горловиной высотой 70 сантиметров. Этого более чем достаточно для того, чтобы поместить резервуар на нужную глубину.

У газгольдеров «евростандарт» нет ни высокой горловины, ни высоких трубок, так как в ЕС нет необходимости в их глубокой установке. Газгольдеры с люком-лазом, произведённые в ЕС по «евростандарту», снабжены горловиной высотой 50 сантиметров, то есть не дотягивают до нужной величины на десять с лишним сантиметров. С более дешёвыми резервуарами без люка-лаза дело обстоит ещё хуже. В них арматура фактически размещена прямо на корпусе. Колец, усиливающих корпус, или «воротника» для горловины, который снимает напряжения от вспучивающегося грунта, у  газгольдеров «евростандарт» тоже нет. Они сделаны из более тонкой стали и не имеют усилительных колец, так как при эксплуатации с европейским отопительным газом вакуум в них никогда не возникает.

Это значит, что газгольдеры, выпущенные по «евростандарту», не подходят для автономной газификации частных домов в центральной России — в частности, в Московской области.

Нередко недобросовестные монтажники пытаются обойти этот недостаток при помощи того или иного кустарного решения. Все такие решения, как правило, ненадёжны, небезопасны и недолговечны. Это не та проблема, которую можно решить во время монтажа.

Классификация регуляторов газа

Прежде чем использовать редуктор давления, следует ознакомиться с его разновидностями и основными параметрами, по которым классифицируют данные приборы.

Принцип работы

В редукторах прямого вида газ, проходящий через штуцер, с помощью пружины действует на клапан прижимая его к седлу, тем самым блокируя попадание в камеру газа высокого давления. После выдавливания мембраной клапана от седла происходит постепенное снижение давления до рабочего уровня газового прибора.

Принцип работы прибора обратного вида устроен на сжатии клапана и блокировании дальнейшей подачи газа. При помощи специального регулируемого винта происходит сжатие нажимной пружины, при этом выгибается мембрана, а передаточный диск действует на обратную пружину. Поднимается рабочий клапан, и движение газа к оборудованию возобновляется.

При повышении давления системы (баллон, редуктор, рабочее оборудование) в редукторе с помощью пружины происходит выпрямление мембраны. Передаточный диск, опускаясь вниз, воздействует на обратную пружину и придвигает клапан к седлу.

Следует отметить, что бытовые редукторы для газового баллона обратного вида действия являются более безопасными.

Особенности монтажа

Рамповые газовые регуляторы необходимы для понижения и стабилизации уровня давления газа, поставляемого одним источником. Устройства имеют свойство понижать рабочее давление газа подающегося из центральной магистрали или ряда источников. Применяются при больших объемах сварочных работ. Сетевые стабилизаторы удерживают значение низкого давления газа, поставляемого от коллектора распределения.

Виды рабочего газа

ацетиленовые (А);

пропанобутановые (П);

кислородные (К);

метановые (М).

Устройства, работающие с ацетиленом, фиксируются при помощи хомута и упорного винта, тогда как для других используют накидную гайку с резьбой, идентичной резьбе штуцера у вентиля.

Цвет корпуса и тип регулятора

Пропановые редукторы окрашены в красный, ацетиленовые — в белый, кислородные — в синий, углекислотные — в черный. Цвет корпуса соответствует типу рабочей газовой среды.

Устройства стабилизации давления бывают для работы с горючими и негорючими носителями. Отличие между ними заключается в направлении резьбы на баллоне: у первых она левосторонняя, у вторых — правосторонняя.

Принцип работы редуктора

Присоединение устройства к баллону с газом производится при помощи накидной гайки, резьба на которой строго определена: Сп21,8LH (левая). Это сделано для того, чтобы исключить возможность подключения редуктора для другой техники.
Присоединительная гайка выполняется из латуни, и обязательно снабжается переходным выступом, что предотвращает возможные утечки газа. При использовании пропановых баллонов, изготавливаемых по евростандарту KLF с уже установленным уплотнительным кольцом и фильтром на штуцере, потребуется ещё специальный переходник.

Принцип работы редуктора

Хотя один или оба компонента могут быть окрашены или облицованы, электрохимическую коррозию нельзя игнорировать. Коррозия деталей или отказ компонентов может быть ускорена в суровых условиях

Производители, а также пользователи, которые работают с регуляторами в важной служебной задаче, должны учитывать эти проблемы при рекомендации или покупке регуляторов давления

Многие промышленные регуляторы имеют эластомерные компоненты, такие как усиленные неопреновые диафрагмы, сидения или витонные соединения, нитриловые уплотнительные кольца и т.д. эластомеры могут быть очень чувствительны к экстремальным изменениям температуры и к элементам. С течением времени эти материалы становятся хрупкими или хрупкими. Это ухудшение может привести к некоторой форме утечки регулятора.

Пропановый редуктор работает так. Газ из баллона проходит сначала через сетчатый фильтр, откуда поступает в нижнюю камеру с высоким давлением. Далее производится настройка требуемого значения рабочего давления. Для этого регулировочный винт вращают по часовой стрелке, воздействуя на задающую пружину. Пружина толкает нажимной диск, и через редуцирующую пружину, толкатель и мембрану передаёт усилие на редуцирующий клапан. Тот открывается, и через возникающий зазор между клапаном и его седлом открывает путь пропану в рабочую камеру. Для контроля фактического давления газа служит манометр низкого давления. Для того, чтобы присоединить к устройству рукав газовой горелки, резака или иного агрегата предусмотрен выходной присоединительный ниппель. Для соединения используют обычно накидную гайку с резьбой М16×1,5LH.

Типичные режимы отказа Отказ внутренних компонентов обычно приводит к утечке в регулируемую газовую среду. Нет никаких индикаторов поверхности, что отказ произойдет в одном из основных компонентов. В регуляторах обычно есть две области, вызывающие озабоченность. Первая — утечка газа в атмосферу внешних портов или диафрагмы. Неисправность порта является необычной, если не были изменены аксессуары или заводские индикаторы, или настройки кручения меньше рекомендованных. Также может произойти утечка, если порты портов были повреждены из-за новых соединений.

При подаче газа под исходным давлением происходит следующее: мембрана перекрывает впускной клапан (уровень требующегося для этого давления зависит от площади мембраны, её диаметра и настройки задающей пружины). От степени перекрытия отверстия зависит уровень давления пропана на выходе из редуктора. Поскольку при подаче газа высокого давления мембрана совершает скачкообразное перемещение, бытовые газовые редукторы такого типа нередко именуют «лягушкой». «Лягушка» — типичный представитель пропанового редуктора, который используется для снабжения газом несложных бытовых устройств. В отличие от вышеупомянутых устройств БПО 5-3, БПО 5-4 и т.п., «лягушка» не имеет узла регулировки давления входного газа, и её работоспособность определяется исключительно физико-механическими характеристиками материала мембраны.
Поэтому такие редукторы рассчитаны на применение строго в тех условиях, которые заданы производителем. «Лягушки», как правило, имеют пониженные эксплуатационные возможности (в частности, расход и давление на выходе), но зато более компактны и отличаются меньшей ценой (290… 350 руб. против 450…700 руб. — для однокамерных устройств или 1200…1300 руб. – для двухкамерных). Подключение «лягушки» допустимо выполнять при помощи хомута.

Диафрагмы представляют собой динамические и гибкие компоненты, которые движутся в осевом направлении, когда давления и потоки газа колеблются через регулятор. Когда диафрагма находится под давлением, а затем расслаблена, мы говорим о последовательности или цикле. Утечки из диафрагмы могут возникать, если они превышают ее нормальный срок службы. Как правило, это большая проблема в металлических диафрагмах, чем в эластомерных диафрагмах. Чрезмерное изгиб металлической диафрагмы может вызвать радиальную щель, которая позволяет газу выходить в атмосферу через вентиляционное отверстие в крышке.

Главные особенности:

  • Определить какой газ в газгольдере можно по его упругости. Используются смеси, с повышенными характеристиками.
  • Не должен иметь резких запахов. Для определения протечки, используют технологию одоризации.
  • Воздух намного легче, чем пропан-бутановая смесь. Именно поэтому запрещено устанавливать резервуарные системы в помещениях закрытого типа и там, где газ может скапливаться.
  • Жидкая фаза наступает в том случае, если повышается атмосферное давление или изменены температурные показатели.
  • Высокая степень теплопроводности.
  • Свойственен низкий показатель воспламеняемости.
  • Выделяет тепловую энергию при определенном проценте сгорания.

Как заправить газгольдер: цены на сжиженный газ

То, как часто вам придется заправлять газгольдер, напрямую зависит от выбранного объема бака, а также от того, с какой скорость вы будете расходовать имеющийся объем газа. Если предварительные расчеты будут произведены неправильно и емкость окажется слишком маленькой, то заказывать машину придется довольно часто. Кроме того, возможно вам придется столкнуться с недостатком давления в резервуаре, что будет затруднять подачу газа.

Существует две наиболее комфортные схемы заправки газгольдера для частного использования:

заправка два раза в год. Используя такую модель, машину заказывают осенью и зимой. Как правило, при этом заказывают немного разный газ, который отличается соотношением пропана и бутана. И хотя газ, предназначенный для использования в холодное время года, стоит дороже, он отлично переносит любые морозы и имеет повышенную теплоемкость. Такой газ можно использовать и зимой и летом, в то время как «летний» не предназначен для зимы;

Частота заправки будет зависеть от объема бака.

заправка один раз в год. Если объем резервуара довольно велик, заправку можно производить один раз в год. Делать это лучше в теплое время года, так как цена на газ в этот период ниже. Главное покупать такую смесь, которая одинаково хорошо подходит как для зимы, так и для лета.

Важно понимать, что все производимые вами расчеты довольно условны, и точно определить, какое количество газа будет израсходовано в тот или иной год, невозможно. Максимально точно сделать это может только специалист, так что возможно имеет смысл потратить немного больше средств на этапе планирования, чтобы в дальнейшем избежать ошибок, дополнительных трат и хлопот с незапланированным вызовом машины

На заметку! Если у вас на участке расположено несколько домов, можно использовать один общий газгольдер большого объема, чтобы обеспечить газом все строения.
Заправка газгольдера обслуживающей компанией.

При выборе объема резервуара стоит предварительно подсчитать, сколько литров топлива нужно будет купить. Цена газа для газгольдера колеблется в пределах 15-16 рублей за 1 литр, так что имеющийся объем нужно умножить на текущую стоимость, в результате чего вы примерно сможете представить расход на покупку

Однако принимайте во внимание и тот факт, что стоимость сжиженного газа для газгольдера с каждым годом меняется, а значит, долгосрочные перспективы просчитать невозможно

Мобильные газгольдеры, несмотря на отсутствие необходимости рыть котлован и производить сложную процедуру монтажа – не слишком подходящий вариант для наших зим. Мобильный газгольдер на прицепе, цена которого составит свыше 230 тыс. рублей, сможет вместить в себя совсем небольшой запас топлива, достаточный только для временного отопления совсем маленького дачного домика. А поскольку цена за литр газа для газгольдера такого типа отличаться не будет, вы сможете разве что избежать лишних хлопот с установкой.

Устройство и схема работы

Принципиальное устройство всех редукторов сходно. Отличаться могут массогабаритные характеристики составных частей, их конструктивные особенности и т. п. Схема работы аналогична той, что наблюдается в поплавковой камере.

В полости корпуса, имеющего входной и выходной патрубки, между двумя шайбами расположена мембрана, уравновешенная сверху пружиной, упирающейся в плоскость корпуса, а снизу – коромыслом, соединенным шарнирно с входным клапаном. При низком давлении пружина оказывает на мембрану достаточное усилие, чтобы последняя держала входной клапан в открытом состоянии, давая газу проходить через устройство практически без сопротивления.

При повышении давления до некоего порогового значения мембрана начинает поджимать пружину, одновременно прикрывая коромыслом входной клапан. Требуемый для этих действий уровень давления определяется, преимущественно, следующими параметрами:

  • размерами мембраны;
  • характеристиками пружины;
  • усилием, необходимым для выполнения работы по закрыванию клапана.

При этом редуктор пропана может оснащаться механизмом регулировки рабочего давления в некоторых пределах, либо изготовляться без такового («лягушка» является примером нерегулируемого варианта). Изделия, предназначенные для работы в составе автомобильной системы, также настраиваемы (метановые обычно имеют один регулятор, пропановые – один или два).

Надмембранная часть корпуса может иметь отверстие сверху и, таким образом, сообщаться с окружающей средой. Существуют и герметичные модели. В них отсутствуют отверстие и пружина, а взамен последней, полость заполняется газом, который обеспечивает равновесие своим давлением. Имеются также комбинированные изделия.

Здесь давление идущего через редуктор метана (к примеру) регулируется одновременно воздействием и пружины, и газа. Отверстие сверху в таких газовых рампах выполняет функцию обратной связи. Оно соединяет изделие с объемом, в который газ направляется, устанавливая, таким образом, зависимость давления в редукторе от давления в объеме (т. е. подача осуществляется пропорционально).

[su_youtube url=»https://www.youtube.com/embed/YsRcnreFGnA»]

Принцип действия прямого редуктора

Конструктивно все газовые редукторы для баллона с регулятором устроены аналогично, отличаясь лишь размерами прибора и отверстий, площадью мембран и размером пружин.

Конструкция обычного прямого редукционного аппарата для газа представляет собой двухкамерную (высокого и низкого давления) полость с разделителем в виде резиновой мембраны, на входе и выходе полости расположены штуцеры. В современных моделях есть еще и третий вход для подключения манометра.

Подаваемый газ движется по шлангу и, проходя через входной штуцер, попадает внутрь первой камеры. Давление топлива пытается отщелкнуть клапан, который с другой стороны поддерживает запорная пружина – она возвращает его на посадочное место. Двигаясь в этом направлении, клапан не дает газу под высоким давлением свободно поступать из баллона.

Мембрана является второй действующей силой, которая оказывает противоположное действие, пытаясь поднять клапан с посадочного места и открыть ход газу высокого давления. То есть, создается ситуация, при которой с одной стороны на мембрану давит открывающая нажимная пружина, а с другой – газ, поступивший в камеру низкого давления.

При выходе газа рабочее давление в камере понижается, и пружинка распрямляется, выталкивая клапан и позволяя новой порции газа поступать в прибор. При этом давление начинает повышаться, надавливая на пружину и возвращая клапан на свое место, тем самым перекрывая поток газа. Далее процесс повторяется.

Следует отметить, что регулируемые редукторы для газового баллона прямого типа не нашли широкого распространения из-за сложной конструкции, в отличие от обратных, которые считаются даже более безопасными.

Сколько необходимо метров выдержать от дома до самой емкости?

Есть ряд немаловажных характеристик, существенно выделяющих наше высокое качество изделий от других. (Например, высокие технические параметры и 100% безопасность во время активного использования представленных торговой и вместительный резервуаров для сохранения сжигаемых углеводородных газов.) В представленной выше блок-схеме мы выделяем самые основные параметры. Резервуары

герметично закрываемый подземный или надземный резервуар — на 100% соответствует высоким требованиям надежности, которые проходили на этапе планирования и завершения установки, а также противопожарной и экобезопасности, соответствует нормам и требованиям ГОСТа и зарекомендован федеральной службой по экологическому, технологическому и атомному надзору и неоднократно протестирована как в условиях Северного Полярного круга, так и в высоких температурных режимах Южных районов.

Что делать, если замерз сам газгольдер?

Хотя основной причиной отсутствия подачи газа с газгольдера является замерзание редуктора, иногда может замерзать и сама емкость. Так, вода на участке может быть в таком количестве, что способна затопить газгольдер и заморозить его с приходом морозов. И складывается ситуация, когда газ в емкости еще есть, но наружу он не выходит.

Второй причиной замерзания газгольдера является израсходование пропана из СУГ и остаток внутри только бутана и водного конденсата, которые с легкостью замерзают.

Важно утеплять газгольдер, поскольку при сильных морозах любая СУГ замерзнет. Например, чистый пропан в сжиженном состоянии способен подмерзать уже при -15 °С

Это приводит к падению давления в газовых трубах, нарушению работы котла и к другим проблемам.

Устанавливайте газгольдер как можно глубже под землю, хотя бы на 1-1,5 метра вглубь, чтобы избежать замерзания в сильные морозы

В таких случаях у пользователей возникает только один вопрос: насколько допустимо использовать подогрев, чтобы восстановить работу газгольдера? Самый простой способ – облить кипятком редуктор и часть емкости возле него. Это позволит прогреть саму горловину, где и должен образовываться газообразный продукт. Но куда важнее правильно установить газгольдер и подключить к нему надежное оборудование.

Так, если емкость установлена слишком близко к поверхности земли или вовсе стоит на ней, то баланс пропана и бутана в смеси быстро ухудшится. Пропан испарится даже при самой низкой температуре, а в емкости останется бутан. Этот газ гораздо более склонен к замерзанию и часто создает пробку в трубе, приводящую к падению давления. Оптимальным соотношением пропана и бутана должно быть хотя бы 75:25, а лучше 80:20.

Какими бывают газгольдеры?

Газгольдерами называют специальные емкости, предназначенные для хранения сжиженного газа. В промышленности широко применяют резервуары переменного объема, но в быту следует использовать только газгольдеры постоянного объема. Это связано с требованиями безопасности. Рабочее давление газа в газгольдере должно составлять 16 атмосфер.

Газгольдер — это устройство для хранения сжиженного газа, его конкретные характеристики для каждого дома определяются в соответствии с техническими условиями объекта (+)

Выглядит такой резервуар как цилиндр, хотя иногда встречаются и модели сферической формы. Объем может варьироваться в очень широких рамках – до пятидесяти тысяч кубических метров, хотя для частного дома такие большие объемы не нужны. Есть газгольдеры для установки под землей, но существуют и наземные модели.

Выбор во многом зависит от характера использования газа. Для летней дачи, которая в зимний период не используется, подойдет газгольдер наземного использования. Можно использовать мобильный резервуар для газа.

Но если в доме или коттедже люди проживают круглый год, непременно следует установить резервуар подземной установки.

Газгольдеры, предназначенные для установки под землей, более востребованы, чем наземные модели, поскольку обеспечивают стабильную температуру хранения сжиженного газа

Хотя установить наземный газгольдер проще, проблем с его эксплуатацией больше. Из-за влияния высоких и нестабильных температур к таким устройствам предъявляются более строгие требования безопасности. Стоимость наземных установок также обычно более высокая, чем для подземных аналогов.

Как правило наземные модели устанавливают там, где не планируется большой расход газа. Емкость периодически будет опорожняться, потому нужно сразу подумать: стационарный или мобильный вариант предпочесть. Заправка мобильных моделей, оснащенных колесами для буксировки, производится следующим образом:

Если возникает необходимость использования наземной модели в зимнее время, т.е. при пониженных температурах, понадобится использовать испаритель. Это электрический прибор, который обеспечивает безопасный подогрев емкости с газом.

В результате СУГ быстрее переходит в газообразное состояние и поступает в систему, обеспечивая достаточное давление.

Подземные газгольдеры могут достигать объемов в 50 кубическмх метров, но для частного дома обычно нужно емкость меньшего размера

Газгольдеры, предназначенные для монтажа под землей, считаются более надежными и безопасными. Однако их установка потребует больше времени, затрат и усилий.

Это связано с масштабными работами. Монтаж выше промерзания грунта не допускается, а во многих регионах этот показатель составляет 1,5 м и даже больше.

Содержимое резервуара, расположенного внутри грунта, практически полностью находится при температуре 5-8°С. Специальный испаритель для такой модели не нужен.

Для конкретного участка и проекта газгольдер подбирается в соответствии с техническими условиями, разработанными для системы автономного газоснабжения. Обычно организация, которой поручено выполнить проект, сама занимается покупкой этого устройства, используя скидки, которые предоставляют таким клиентам производители.

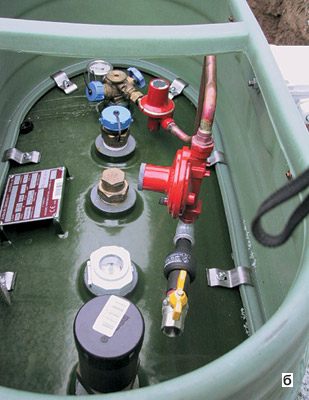

Система управления газгольдером установлена на его верхней крышке. Манометр позволяет контролировать давление внутри емкости, которое не должно превышать критических пределов (+)

Самостоятельные поиски и покупка газгольдера обычно не дают владельцу участка возможности сэкономить, но повышают риск приобрести некачественное или неподходящее устройство.

На нашем сайте есть серия статей, посвященных выбору и установке газгольдеров.

Советуем ознакомится:

  1. Разновидности газгольдеров: основы классификации + обзор популярных марок
  2. Газгольдер под ключ: как проводится монтаж емкости для газа и установка оборудования
  3. Стоимость установки газгольдера в частном доме: цены проведения работ по газификации

Помимо газгольдеров для автономного газоснабжения можно использовать и баллоны со сжиженным газом. Одной такой емкости обычно недостаточно, несколько объединяют в общую сеть.

Подача газа в систему

Когда-то в школе на уроках физики всем рассказывали, что газ – это крайне непостоянная среда. В отличие от воды, состояние газа существенно преображается при изменении температуры или давления.

Газ можно сгустить и превратить в жидкость, увеличив давление в емкости, где он находится. Подогрев газа влияет на скорость его испарения.

Все эти свойства необходимо учитывать, когда приходится сталкиваться со снабжением дома сжиженными углеводородными газами (СУГ).

После того как СУГ закачивают в газгольдер, смесь начинает менять свое агрегатное состояние. Часть топлива остается в жидком виде. Другая часть принимает газообразный вид.

Происходит это оттого, что в состав топлива, которое чаще всего используют для газоснабжения домов, входит два компонента: пропан и бутан. Физические свойства этих газов несколько отличаются.

Летом, когда температура окружающего воздуха гораздо выше 0°С, в горловине газгольдера в основном скапливается бутан, который активно испаряется при температуре выше -0,5°С. Газообразного пропана в это время меньше. Ситуация меняется с приходом холодов.

Как только столбик термометра опускается до отрицательных температур, бутан прекращает испаряться, оставаясь на дне газгольдера в жидком виде. Теперь в составе газа, идущего на газоснабжение дома, преобладает пропан.

С учетом того, что бутан в газообразном виде замерзает при отрицательных температурах, газгольдеры предпочтительно устанавливать подземно.

Температура земли на глубине 1 м даже в отопительный период не опускается ниже 5 градусов.

Имейте в виду:

несмотря на то, что горизонтальные газгольдеры занимают больше места, лучше

устанавливать

их, а не вертикальные конструкции. Большая площадь испарения обеспечивает постоянное поступление газа в газопровод. Для

вертикальных газгольдеров

приходится предусматривать дополнительный нагрев, чтобы увеличить объем испаряемого газа.

Классификация газовых редукторов

Устройства, регулирующие давление подаваемого газа, требуются не только в автономном газоснабжении. Редукторы ставят на многочисленных заводских установках, в котельных. Различают приборы по конструкции и виду газа, с которым могут работать, а также по назначению.

Баллонные и сетевые

Для обслуживания газгольдера, раздаточной станции или баллона требуются разные редукторы. По месту установки различают:

  • Сетевые – обслуживают рабочие или сварочные посты, питаемые от центрального газопровода. Эти же устройства монтируют в переходник между газопроводом и аппаратурой или предохранительными устройствами. Сетевой редуктор оборудуется только 1 манометром, измеряющим показатели выходящего газа.
  • Баллонные – регулируют давление при подаче пропан-бутановой или другой смеси из баллона или из газгольдера к газовым приборам. Имеют разную конструкцию. Обычно довольно компактны.
  • Рамповые – монтируются на перепускных рампах, когда требуется подавать газ от магистрального газопровода к пунктам потребления.

Аппарат подбирают с учетом мощности, диапазона регулирования, точности регулирования прочих параметров.

Пропановые, кислородные и ацетиленовые

Если в быту потребитель сталкивается только с метаном или пропан-бутановой смесью, то на производстве работать приходится с самыми разными сжиженными смесями. По составу среды различают:

  • Кислородные – используются при сварке металлов. Редукторы окрашены в голубой цвет, крепятся непосредственно на баллонах. Изготавливаются из металлических сплавов, устойчивых к окислению, и тщательно обезжириваются.
  • Пропановые – применяют как в быту, так и на производстве. Окрашиваются в красный. Прокладки и уплотнители производят из материалов, устойчивых к n-пентану.
  • Ацетиленовые – используются при сварке. Окрашены в белый. Выполняются из металлов за исключением меди, цинка, серебра. Уплотнители делают из материалов, устойчивые к действию ацетона, ДМФ, растворителей.
  • Криогенные – рассчитаны на работу с газовыми смесями при температурах ниже -120 С. Изготавливаются из металлов, устойчивых к холоду, наподобие латуни, нержавеющей стали.

Редуктор для газгольдера низкого давления

В системах газоснабжения основным параметром является рабочее давление газа. Эта очень важная характеристика учитывается на стадии добычи газа, при его транспортировке и потреблении. Контроль этого параметра в газовой системе, находящейся в частном доме, осуществляется при помощи специального устройства, называемого газовым редуктором, который, в свою очередь, является составляющей частью газгольдера. На магистральных газовых сетях применяют газгольдеры высокого давления. Такие аппараты применяются в масштабах производства или города, а их тип – промышленный.

Газгольдеры низкого давления сравнительно небольших размеров и используются в качестве газовых хранилищ для небольших зданий. Двухступенчатые редукторы нашли широкое применение в частных домах в системах автономного газоснабжения. Это комбинированный регулятор давления первой и второй ступени. Он устроен так, что редуцирует высокое давление паровой фазы СУГ, которая отбирается из газгольдера, и поддерживает низкое давление в заданных диапазонах на выходе. К выбору редуктора нужно отнестись серьезно.

Даже в самые сильные морозы, когда обычный редуктор замерзает или требует утепление с подогревом, хороший регулятор газа обеспечивает надежное регулирование, непрерывную подачу газа и стабилизирует выходное давление.

На рынке регуляторы давления для газгольдера представлены именитыми фирмами Rego и Gok, а сами газгольдеры производит и поставляет нам Чешская фирма Кадатек.

Классификация баллонов
