Разводка системы отопления в частном доме - схемы и выбор лучшей

Выбор схемы разводки системы отопления в частном доме

Водяное отопление частного дома своими руками, схемы и особенности монтажа

Перед монтажом отопления следует самостоятельно выполнить расчеты, разобраться во всех тонкостях устройства. И уже после этого закупать материалы под выбранную систему и приступать к монтажу.

Содержание

Принцип организации отопления загородного дома

Организация система однотрубного отопления частного дома своими руками

Для одноэтажного дома трубная разводка выполняется от котла по всей площади дома, подключение батарей производится последовательно. Соответственно, отдаленные помещения будут обогреваться меньше.

Систему однотрубного отопления можно провести самостоятельно, схема и порядок монтажа сложности не вызовет.

Принцип устройства однотрубной системы с принудительной подачей

Схема двухтрубной системы отопление в частном доме своими руками

Данная система позволяет устанавливать две трубы для подачи холодного и горячего теплоносителя с возможностью регулировки температуры на каждом приборе.В батарею входит и выходит своя труба. Второе название схемы – параллельная.

Монтаж такой системы требует большего вложения средств на приобретение арматуры и трубопровода. Однако и эффективность ее выше. Все батареи обогреваются с одинаковой температурой.

Двухтрубную схему целесообразно устанавливать в 2-х и более этажных домах. Основной ее плюс – возможность ремонта отдельного устройства без ущерба для всех остальных. Есть возможность регулировки температуры каждой батареи, что существенно снижает затраты на отопление.Можно выполнить монтаж отопления загородного дома своими руками, схема особых сложностей не вызовет.

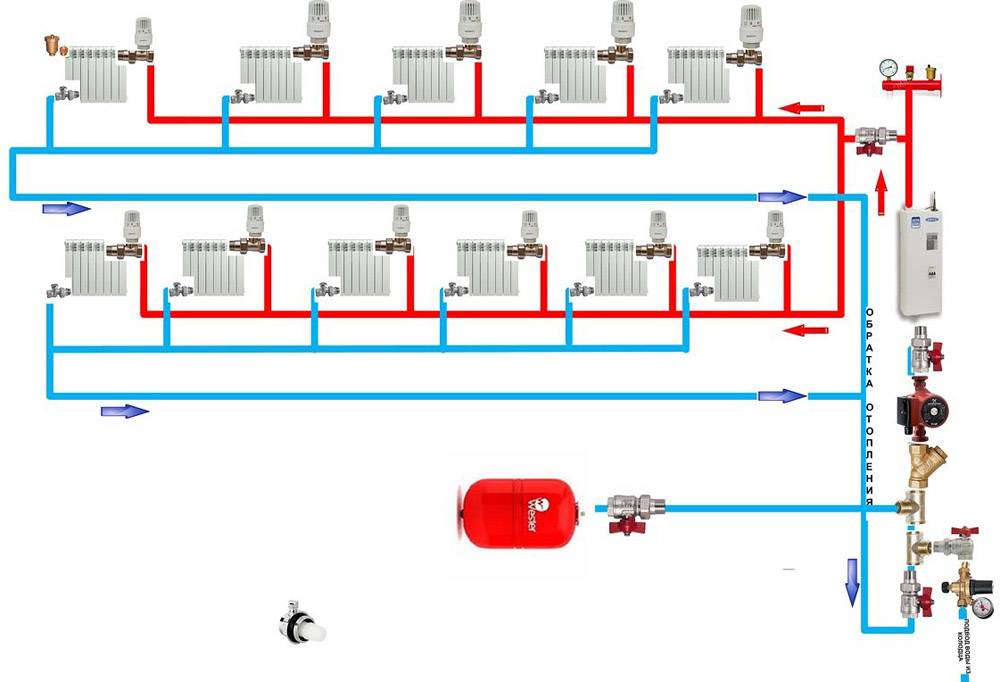

Схема двухтрубной системы отопление

Схема водяного отопления двухэтажного дома

Для отопления двухэтажного дома важно правильно рассчитать мощность системы с учетом площадей всех помещений и подобрать производительность котла и насоса. Их параметров должно хватить для отопления всего дома. При этом важными характеристиками являются потери давления и расход жидкости

Схема отопления 2-х этажного дома с верхней подачей теплоносителя

Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией

Это самая сложная из всех систем. Подогретый теплоноситель направляется на коллекторы, которые затем распределяют его к батареям. Есть возможность регулирования температуры не только на каждом контуре, но и на каждом радиаторе. Для этого нужно установить необходимое количество терморегулирующих элементов и запорной арматуры. Основной недостаток системы – стоимость. Помимо увеличенного метража труб, нужно еще приобретать и устанавливать коллекторы.

Принцип устройства следующий. В обратную трубу около котла нужно врезать центробежное насосное устройство, которое будет непрерывно подавать теплоноситель с помощью крыльчатки. Такое устройство помогает установить давление, с помощью которого все батареи будут нагреты равномерно.

Подключение коллектора с насосом

Могут ли колебаться сроки в меньшую или большую сторону?

Спальня-кабинет

В каких домах выгоден однотрубный самотек

Только не в 3-х этажном доме. «Самотечный» теплоноситель движется «лениво». Имеющиеся 20 кг разницы в весе тонны нагретой и холодной воды не создадут достаточной разницы давлений между «подачей и «обраткой для интенсивного движения по трубам, батареям.

В двухэтажном доме «самотек» будет работать неплохо, но второй этаж должен быть полноценным, имеющим чердак, позволяющий установить расширительный бачок. От котла в подвале (приямке) до бачка идет главный вертикальный стояк подачи. От стояка отходит т.наз. «лежак», уклоняющийся вниз. От «лежака» опускаюся стояки к этажным радиаторам. Эта вертикальная система, показанная на рисунке ниже, напоминает устройство отопления многоэтажного дома.

Самотечная однотрубная вертикальная система 2-х этажного дома.

Мансардный второй этаж вашего дома, имеющий окна в крыше (невысоких стенах) затрудняет монтаж самотечной системы. Мансарда исключает установку открытого расширительного бачка, наполненного антифризом. Герметичный бачок с газоотводящей трубкой, выведенной наружу, спасет положение, увеличивая затраты.

Наклонные трубы-«лежаки» плохо вписываются в пространство мансарды, могут пересекать оконные проемы, портя интерьер помещения.

«Самотек» больше подходит одноэтажным домам в местностях, характеризуемых ненадежным электроснабжением.

Двухтрубная система с нижней разводкой

Далее мы будем рассматривать двухтрубные системы, отличающиеся тем, что они обеспечивают равномерное распределение тепла даже по самым большим домовладениям с множеством комнат. Именно двухтрубная система используется для обогрева многоэтажных домов, в которых очень много квартир и нежилых помещений – здесь такая схема работает великолепно. Мы же будем рассматривать схемы для частных домов.

Двухтрубная система отопления с нижней разводкой.

Двухтрубная система отопления состоит из подающей и обратной труб. Между ними устанавливаются радиаторы – вход радиатора подключается к подающей трубе, а выход – к обратной. Что это дает?

  • Равномерное распределение тепла по помещениям.
  • Возможность регулировки температуры в помещениях путем полного или частичного перекрывания отдельных радиаторов.
  • Возможность обогрева многоэтажных частных домов.

Существуют две основные разновидности двухтрубных систем – с нижней и верхней разводкой. Для начала мы рассмотрим двухтрубную систему с нижней разводкой.

Нижняя разводка используется во многих частных домах, так как позволяет сделать отопление менее видимым. Подающая и обратные трубы проходят здесь рядом друг с другом, под батареями или даже в полах. Удаление воздуха осуществляется через специальные краны Маевского. Схемы отопления в частном доме из полипропилена чаще всего предусматривают именно такую разводку.

Достоинства и недостатки двухтрубной системы с нижней разводкой

При монтаже отопления с нижней разводкой мы можем спрятать трубы в полу.

Давайте посмотрим, какими положительными чертами обладают двухтрубные системы с нижней разводкой.

  • Возможность маскировки труб.
  • Возможность использования радиаторов с нижним подключением – это несколько упрощает монтаж.
  • Минимизируются тепловые потери.

Возможность хотя бы частично сделать отопление менее видимым привлекает многих людей. В случае с нижней разводкой мы получаем две параллельные трубы, идущие вровень с полом. При желании их можно завести под полы, предусмотрев эту возможность еще на этапе проектирования системы отопления и разработки проекта строительства частного дома.

Если использовать радиаторы с нижним подключением, появляется возможность почти полностью спрятать все трубы в полах – подключение радиаторов выполняется здесь с помощью специальных узлов.

Что касается недостатков, то они заключаются в необходимости регулярного ручного удаления воздуха и необходимости использования циркуляционного насоса.

Особенности монтажа двухтрубной системы с нижней разводкой

Пластиковый крепеж для труб отопления разного диаметра.

Для того чтобы смонтировать систему отопления по данной схеме, необходимо проложить по дому подающую и обратную трубы. Для этих целей в продаже есть специальный пластиковый крепеж. Если используются радиаторы с боковым подключением, делаем отвод от подающей трубы к верхнему боковому отверстию, а забираем теплоноситель через нижнее боковое отверстие, направляя его в обратную трубу. Рядом с каждым радиатором ставим спускники воздуха. Котел в такой схеме устанавливается в самой нижней точке.

Здесь используется диагональное подключение радиаторов, что увеличивает их теплоотдачу. Нижнее подключение радиаторов уменьшает тепловую мощность.

Такая схема чаще всего делается замкнутой, с использованием герметичного расширительного бака. Давление в системе создается с помощью циркуляционного насоса. Если нужно обогреть двухэтажный частный дом, прокладываем трубы на верхнем и нижнем этажах, после чего создаем параллельное подключение обоих этажей к отопительному котлу.

Что такое декупаж

5 Сборка системы отопления с естественной циркуляцией

Строительство системы с естественной циркуляцией начинается с выбора места для установки котла. Источник тепла должен стоять в угловой комнате, размещаясь в самой нижней точке разводки. Ведь батареи пойдут по внутреннему периметру, вдоль несущих стен, причем даже последний радиатор должен располагаться немного выше котла. После того, как место для котла выбрано, можно приступать к его установке. Для этого стену в зоне размещения обкладывают кафелем, а на пол набивают либо лист оцинковки, либо панель из плоского шифера. Следующий этап – монтаж дымохода, после чего можно ставить сам котел, подключая его к вытяжной трубе и топливопроводу (ели таковой имеется)

Дальнейший монтаж осуществляется по направлению движения теплоносителя и реализуется по следующей схеме. Вначале под окнами развешивают батареи. Причем верхний патрубок последнего радиатора должен располагаться выше напорного выхода из котла. Величина возвышения рассчитывается, исходя из пропорции: один погонный метр разводки равен двум сантиметрам возвышения. Предпоследний радиатор вешают на 2 см выше последнего и так далее, до первой батареи по ходу движения теплоносителя.

Когда нужное количество батарей уже весит на стенах дома, можно переходить к сборке разводки. Для этого нужно присоединить к напорному патрубку (или штуцеру) котла 30-сантиметровый участок горизонтального трубопровода. Далее к этому участку пристыковывают вертикальную трубу, поднятую на уровень потолка. В этой трубе на вертикальную линию накручивают тройник, обеспечивая переход в горизонтальный уклон и обустройство места врезки расширительного бачка.

Принцип работы системы отопления с принудительной циркуляцией

Для монтажа бачка используют вертикальный штуцер тройника, а к свободному отводу прикручивают второй горизонтальный участок напорной трубы, который тянут под уклоном (2 см на 1 м) до первого радиатора. Там горизонталь переходит во второй вертикальный участок, спускающийся к патрубку радиатора, с которым трубу и стыкуют, используя цанговый фитинг с резьбовым сгоном.

Далее нужно соединить верхний патрубок первого радиатора с соответствующим разъемом второго радиатора. Для этого используют трубу соответствующей длины и два фитинга. После этого таким же образом соединяют нижние патрубки радиаторов. И так далее, до стыковки предпоследней и последней батареи. В финале нужно вмонтировать в верхний свободный штуцер последней батареи краник Маевского и подключить к нижнему свободному разъему этого радиатора обратную трубу, которую заводят в нижний патрубок котла.

Как подготовить садовый инструмент к длительному хранению

Фото спален в доме

Варианты кромок и бортиков

Разновидности

Альпинарии отличаются рельефом, перед началом создания живописной зоны нужно учесть особенности ландшафта придомового участка или парковой зоны.

ВидОсобенностиРекомендации
1Горная стенкаПрименяют при строительстве террасированных склонов. В ниши и выемки, оставленные в каменной кладке и заполненные почвой, высаживают цветы, стелющиеся можжевельникиПосле создания стенку обильно поливают из пульверизатора до укоренения растений
2Каменистая горкаУ основания насыпи укладывают мелкие камни, вершину создают из крупных обломков, рассаживают высокогорные растенияГорка из валунов, слоистых камней сочетается с мощеными дорожками, газонами
3Ущелье в горахВ небольшом рву или ложбине камни разной высоты выкладывают по склонам, высаживают между ними растенияЛандшафтная композиция подходит для участков с естественной овражистой местностью, двумя склонами. Для укрепления оврага валуны врывают в землю
4Горная долинаКамни закапывают в землю на три четверти, прокладывают тропинки, создают травяной ковер, высаживают кустарникиОбилие трав и цветов можно дополнить фонтаном или небольшим прудом
5Скальный утесВоссоздают изломы горной местности с помощью каменных обломков, утес засаживают толстянками, стелющимися растениямиРаботу начинают с основания склона, валуны плотно подгоняют
6Горный ручейДно ручья устилают речными камнями, по берегам укладывают окатыши, высаживают влаголюбивые растенияСоздают эффект дикой природы рассаженные возле ручья папоротники с широкими перьевыми листьями
7Альпийский садСадик разбивают на наклонной или плоской поверхности, используют минимум камнейАкцент делается на кустарниках, ярких растениях
8Японские мотивыСоздают видимость обрушившейся скалы, живописную зону оформляют базальтом, туфом, участок у основания декорируют перлитом, мелким гравиемПодчеркивают стиль растения серого, желто-коричневого оттенка, приглушенного красного цвета, карликовые кустарники асимметричной формы
9Мини-альпинарийВырубку в большом стволе, керамическую емкость, таз заполняют землей, мелкими камешками, высаживают седумы, крупки, армериюПредварительно делают сток для воды и дренаж

Теплоноситель и его свойства

Идеального теплоносителя не существует. У каждого варианта есть допустимый диапазон температурного режима и технические параметры, при нарушении которых можно испортить систему отопления. Замена оборудования будет весьма затратна.

Основные характеристики теплоносителя, которые нужно учитывать при выборе:

  • температурный режим;
  • вязкость;
  • антикоррозийные свойства;
  • токсичность при нагревании.

Лучший теплоноситель – это очищенная вода и антифриз.

Основные преимущества антифриза перед водой представлены в таблице. Особенно рекомендовано его применение в домах с сезонным или периодическим проживанием.

Теплоносительt замерзания, °С Вязкость,мм²/с при 40°СПожароопасность, критическая температура, °С
Очищенная вода0,9да
Промышленные масла-15 (-18)10÷40140÷190
Солевые составы-551нет
Спиртовые составы-400,7да
Антифриз-403,1нет

На время отъезда его сливать из системы не нужно. По возвращении просто включить котел. Если температура упадет ниже предельной границы, состав превратится в вязкую жидкость – гель, при этом его физические характеристики не изменятся. После того как температура поднимется до требуемой отметки, он снова приобретет жидкую форму с сохранением первоначального объема.

Специальное средство для системы — антифризантифриз для отопления

Несмотря на все достоинства антифриза, многие делают свой выбор в пользу воды. Она безопасна, в ней нет химических примесей, особенно, если вырыта своя скважина. Единственный негативный момент – минеральные соли в составе, которые вызывают коррозию. Для ее предупреждения можно использовать кипяченую или талую воду. Или в качестве альтернативы, применять систему предварительной очистки.

Заполнение антифризом системы отопления

Двухтрубная попутная схема системы отопления

Двухтрубная схема является наиболее качественной с точки зрения управления. В ней отопительные приборы подключены к трубопроводам параллельно. Этот принцип дает удобство в регулировании температуры, позволяет отключить отдельные приборы для профилактики и ремонта.

Часть теплоносителя из подающего трубопровода поступает в радиатор, основная масса движется в последующие отопительные устройства. Этот тип обвязки применим для автономных и централизованных систем отопления. Установка термостатических головок может полностью автоматизировать процесс управления отоплением.

Схема подключения лучевой разводки

Трубопроводы, как правило, размещаются в цементной стяжке, выполненной по черновому полу. Один конец подключается к соответствующему коллектору, второй выводит из пола под соответствующим радиатором. Сверху на стяжку настилается чистовой пол. При монтаже лучевой системы обогрева отопления в многоквартирном доме вертикальную магистраль выполняют в канале. На каждом этаже ставится своя пара коллекторов. В отдельных случаях, если хватает напора насоса и на последнем этаже мало потребителей, их подключают напрямую к коллекторам первого этажа.

Схема лучевой системы отопления

Чтобы эффективно бороться с пробками, воздушные клапана ставят на коллекторе и на конце каждого луча.

Подготовительные работы

Во время подготовки к монтажу выполняются следующие работы:

  • установить место размещения радиаторов и других потребителей тепла (теплых полов, полотенцесушителей и т.п.);
  • выполнить тепловой расчет каждого помещения, учитывая его площадь, высоту потолка, количество и площадь окон и дверей;
  • подобрать модель радиаторов с учетом результатов тепловых расчетов, вида теплоносителя, давления в системе, рассчитать высоту и количество секций;
  • сделать трассировку прямых и обратных трубопроводов от коллектора до радиаторов, учитывая расположение дверных проемов, строительных конструкции и других элементов.

Существует два типа трассировки:

  • прямоугольно- перпендикулярная, трубы укладываются параллельно стенам;
  • свободная, трубы укладываются по кратчайшему маршруту межу дверью и радиатором.

Первый тип имеет красивый, эстетичный вид, но требует заметно большего расхода труб. Вся эта красота будет закрыта чистовым полом и напольным покрытием. Поэтому владельцы чаще выбирают свободную трассировку.

Для трассировки труб удобно применять бесплатные компьютерные программы, они помогут выполнить трассировку, позволят точно определить длину труб и составят ведомость на закупку арматуры.

Монтаж системы

Укладка лучевой системы на черновой пол потребует ряда мероприятий, направленных на сокращение транспортных потерь тепла и предотвращение замерзания, если в качестве теплоносителя была выбрана вода.

Между черновым и чистовым полом следует предусмотреть расстояние, достаточное для устройства теплоизоляции.

Если черновым полом служит бетонное перекрытие (или фундаментная плита), то на нее потребуется уложить слой теплоизолирующего материала.

Для лучевой трассировки применяют металлопластиковые или полиэтиленовые трубы, обладающие достаточной гибкостью. Для радиаторов тепловой мощностью до 1500 ватт применяют 16 миллиметровые трубы, для более мощных диаметр увеличивают до 20 мм.

Они прокладываются в гофрированных рукавах, дающих дополнительную термоизоляцию и необходимое пространство для тепловых деформаций. Через метр- полтора рукав крепят стяжками или хомутиками к черновому полу, чтобы предотвратить его смещение во время выполнения цементной стяжки.

Далее монтируется слой теплоизоляционного материала толщиной не менее 5 см, из плотной базальтовой ваты, пеноплекса или пенополистирола. Этот слой тоже необходимо зафиксировать к черновому полу с помощью тарельчатых дюбелей. Теперь можно заливать стяжку. Если разводка выполняется на втором этаже или выше, термоизоляцию укладывать необязательно.

Важно помнить, что под залитым полом не должно оставаться соединений. Если на втором, мансардном, этаже немного потребителей, а напор, создаваемый циркуляционным насосом, достаточный, то часто применяют схему с одной парой коллекторов

Трубы к потребителям на втором этаже протягивают трубы от коллекторов с первого этажа. Трубы собирают в пучок и проводят по вертикальному каналу на второй этаж, там их сгибают под прямым углом ведут до точек размещения потребителей

Если на втором, мансардном, этаже немного потребителей, а напор, создаваемый циркуляционным насосом, достаточный, то часто применяют схему с одной парой коллекторов. Трубы к потребителям на втором этаже протягивают трубы от коллекторов с первого этажа. Трубы собирают в пучок и проводят по вертикальному каналу на второй этаж, там их сгибают под прямым углом ведут до точек размещения потребителей.

Важно помнить, что при сгибе нужно соблюдать минимальный радиус изгиба для данного диаметра тубы. Его можно посмотреть на сайте производителя, а для гибки лучше пользоваться ручным трубогибом

В месте выхода вертикального канала нужно предусмотреть достаточное пространство для размещения закругленного участка.

Секрет монтажа расширительного бака

Казалось бы, что может быть сложного в том, чтобы следовать готовой схеме системы отопления. Однако на чертеже невозможно показать, точное местоположение элементов отопления. И в результате потраченное время и усилия окажутся излишними. Ведь при монтаже расширительного бака стоит помнить, что его следует закреплять в верхней точке всей системы отопления.

Кантри

Какой внутренней системе топления отдать предпочтение

Проект отопления загородного дома строится не только на выборе типа энергоносителя и котла, но и типу поступления тепла в помещение. Их существует несколько.

Видео описание

В нашем видео продолжим тему отопления в доме и прямо наглядно сделаем проектное решение отопления для дома:

Водяной обогрев

Самая распространенная, надежная и эффективная для большинства пользователей система подачи тепла. Представляет собой систему (замкнутый контур) по которому движется (беспрерывно) горячая вода, согревая комнаты. Функцию нагревателя выполняет котел, к которому подводится трубная разводка, примыкающая к радиаторам отопления. Именно он отвечает за нагрев воды и подачи ее к каждому радиатору.

Отдав тепло вода, уже охлажденной, поступает снова в котел, нагревается до нужной температуры и снова повторяет свой технологический цикл.

Общая схема водяного отопленияИсточник rusolymp.ru

Здесь можно использовать котел любого типа, работающем на любом виде топлива. Водяная система обогрева подразделяется на две подгруппы, по типу движения теплоносителя:

Естественная циркуляция

Здесь вода движется по трубопроводу без какого либо принуждения со стороны механических устройств. Достигается такой эффект только посредством правильного монтажа всех компонентов тепломагистрали – все трубы должны располагаться под определенным углом наклона. Иначе система работать не будет.

Естественная подача воды по трубам к радиаторамИсточник vse-otoplenie.ru

Принудительное движение теплоносителя

Более проста в использовании и монтаже. Выполняет ту самую функцию, но с помощью циркуляционного насоса. Здесь трубы и разводку можно располагать как угодно. Единственным требованием для этой системы считается установка дополнительного источника электропитания (розетки) для насоса.

Принудительная подача горячей воды по системеИсточник opalennia.com

Воздушное отопление

Этот проект можно осуществить только при постройке дома. Для уже построенного здания обустройство будет чрезмерно дорогим, так как эта технология предусматривает обустройство воздуховодов (из металла, пластика или текстиля), через которые подается нагретый теплогенератором воздух.

Бывает принудительным и гравитационным. Естественный воздухообмен происходит по законам физики – теплый воздух поднимается к верху, холодный устремляется вниз. Принудительный способ отличается от предыдущего тем, что воздушные потоки перемещаются за счет установки вентиляционного оборудования.

Для организации воздушного отопления надо тщательно рассчитывать схемы движения теплых и холодных воздушных потоковИсточник nts-sk.ru

Электрическая

Эта технология предусматривает установку:

  • электроконвекторов;
  • инфракрасных длинноволновых обогревателей;
  • систем «теплый полы».

Для достижения максимального эффекта, уютного микроклимата рекомендуется комбинировать в одном проекте несколько электроприборов для обогрева дома.

Такое отопление нельзя считать экономным, платежи за электроэнергию обязательно увеличатся. Если это не по карману, то следует выбирать более дешевый способ обогрева.

Водяное отопление от электрического котлаИсточник de.decorexpro.com

Что входит в профессионально составленный проект системы отопления

Заказывая проект у профильных специалистов фирмы, заказчик на руки должен получить:

  1. Титульный лист с оригинальной печатью организации.
  2. Пояснительная записка (в обязательном порядке) к созданному проекту.
  3. План разводки коммуникаций (общий).
  4. Высотный план той же разводки.
  5. Смета: за проект, материалы, на виды работ и их стоимость.
  6. Спецификация материалов и спецоборудования.
  7. Проект в виде подробного эскиза.
  8. Чертеж с точной деталировкой и размерами всех основных и дополнительных узлов.
  9. План проводки инженерных коммуникаций, места подключения и врезки.

Перед созданием проекта на место должен прибыть инженер, который произведет нужные замеры, составит предварительный чертеж. После чего с заказчиком составляется договор, рассматриваются все возможные варианты с учетом предпочтений и пожеланий клиента. Каждый заказчик вправе потребовать у проектной компании копию проекта в электронном виде или запросить его копию в бумажном.

Видео описание

Где могут быть допущены ошибки при организации отопления дома, подробно в этом видео:

Обращаясь к профильным фирмам заказчик не только экономит денежные средства, но и получает гарантию того, что его отопительная система будет работать правильно, долго и функционально. Не нужно будет ничего переделывать, а главное – не бояться за жизнь своих близких.

Система отопления двухэтажного дома с естественной циркуляцией

Владельцы собственных загородных домов знают, что отопление жилья – задача первостепенная и дорогостоящая, но она облегчается тем, что практически все существующие схемы отопления можно повторить самостоятельно, не прибегая к платным услугам профессионалов

Дом в один или два этажа – неважно, так как по закупкам и трудозатратам показатели увеличатся не в два раза, а меньше. Сэкономить еще немного поможет реализация схемы отопления с естественной циркуляцией (в быту ее называют просто – «гравитация» или «физика»), в которой не предполагается включение в работу циркуляционного насоса и сопутствующей фурнитуры. Тем более что схема обкатана десятилетиями, и за это время сбоев не показала, так как состоит из минимального количества узлов и деталей

Тем более что схема обкатана десятилетиями, и за это время сбоев не показала, так как состоит из минимального количества узлов и деталей.

Что еще может дать такое преображение?

Разновидности подключения радиаторов

Основными способами подключения приборов отопительных систем является несколько типов:

  • Боковое (стандартное) подключение;
  • Диагональное подключение;
  • Нижнее (седельное) подключение.

Боковое подключение

Боковое подключение радиатора.

Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.

Диагональное подключение

Диагональное подключение радиатора.

Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.

Нижнее подключение

Нижнее подключение с торцов радиатора

Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.

Нижнее подключение радиатора.

В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.

Нижнее подключение в однотрубной схеме отопления.

Список лучших напольных унитазов 2020 года

Проектирование и монтаж газового отопления

Одно из главных требований к котельной с газовым котлом — правильная вентиляция.

Прежде чем приступать к активным действиям, для системы отопления разрабатывают специальный проект с учетом особенностей дома. Если монтаж системы отопления в частном доме и мелкие работы можно выполнить самостоятельно, то проектирование – это тот этап, на котором не стоит экономить. Проектирование позволит рассчитать характеристики оборудования, сократить затраты на расходники и материалы, высчитать окончательную стоимость работ и монтажа. Проект включает:

  • эскиз;
  • технико-экономическую разработку;
  • составление монтажных схем;
  • составление рабочего проекта.

На итоговые данные влияет толщина стен, высота потолков, состояние окон, число проживающих в доме, наличие и площадь теплых полов, количество санузлов.

Действия по этапам

Порядок действий выглядит следующим образом:

  1. Составление и утверждение проекта и учредительных бумаг. Газовая служба дает добро на установку лишь после предоставления проекта котельной. контракта с монтажной бригадой, требуется также заключение договора о полномочиях и ответственности сторон. Чаще всего газовщики отвечают за подведение газа, а проект, установка и сервис осуществляет обслуживающая организация.
  2. Покупка газового оборудования, комплектующих и расходных материалов. Проект хоть и выдвигает требования к оборудованию, но ценовую категорию выбирает покупатель. Чрезмерная экономия может повлечь дополнительные траты или ремонт.
  3. Врезка в газопровод и подключение дома к общей линии.
  4. Установка и подключение котла к системе.
  5. Подача теплоносителя в систему, выполнение пробных запусков и проверки.

Дополнительное оборудование – преимущества и недостатки

Любую схему отопления можно усовершенствовать, добавив в неё краны-терморегуляторы для настройки работы каждой батареи, термостаты, гидравлическую стрелку, циркуляционный насос для каждого контура, другие дополнительные приборы.

Краны Маевского и воздухоотводчики на верхушке каждого стояка обязательны в системах с закрытым расширительным баком. Каждый дополнительный прибор делает систему эффективнее, экономнее, даёт возможность более тонкой и удобной настройки.

Стоит помнить, что чрезмерное усложнение системы не только повышает её стоимость, но и существенно увеличивает риск поломки

Используйте только необходимые компоненты, ведь чем меньше агрегатов, тем ниже вероятность выхода из сртоя одного из них и остановки системы.

Разводка трубопровода в многоэтажном доме

Как правило, в многоэтажных домах используется однотрубная схема разводки с верхним или нижним розливом. Расположение прямой и обратной трубы может варьироваться в зависимости от множества факторов, включая даже регион, где расположено здание. Например, схема отопления в пятиэтажном доме будет конструктивно отличаться от отопления в трехэтажных зданиях.

При проектировании отопительной системы учитываются все эти факторы, и создается наиболее удачная схема, позволяющая довести все параметры до максимума. Проект может предполагать различные варианты розлива теплоносителя: снизу вверх или наоборот. В отдельных домах устанавливаются универсальные стояки, которые обеспечивают поочередность движения теплоносителя.

Kromax IDEAL-4

Продолжает наш ТОП еще один представитель Kromax. Кронштейн IDEAL-4 станет отличным решением в тех случаях, когда вы хотите установить телевизор на стене и не требуется его поворачивать время от времени. Этот наклонный кронштейн идеально подходит как для маленьких телевизоров, так и для больших панелей с диагональю экрана до 65 дюймов. Усиленная конструкция позволяет выдерживать ему нагрузку до 50 килограмм. А огромное количество посадочных отверстий позволит установить телевизор от любого производителя. Также этот кронштейн примечателен минимальным расстоянием до стены, которое составляет всего 23 миллиметра, что позволяет установить телевизор практически в плотную к стене и не будет больших просветов при просмотре сбоку. Что касается установки, то вы сможете выполнить ее самостоятельно. В конструкции кронштейна имеется встроенный уровень, который позволит расположить его параллельно полу и потолку, чтобы ваш телевизор висел идеально ровно. Также, в конструкции кронштейна предусмотрена возможность регулировки угла наклона телевизора от 0 до 10 градусов и есть защита от падений, которая исключит риск порчи дорогостоящей техники.

  • Наклонный.
  • Диагональ: 22 — 65 дюймов.
  • Расстояние от стены: 23 мм.
  • Угол наклона: 0 — 10⁰.
  • Макс. нагрузка: 50 кг.
  • Встроенный уровень.
  • Защита от падений.
  • Отверстия VESA: от 50х50 мм.

Заключение

Поделитесь в социальных сетях:FacebookXВКонтактеredditWhatsApp
Напишите комментарий
