Как сделать пресс для топливных брикетов своими руками

Производство топливных брикетов

В домашних условиях изготовление брикетов из опилок осуществляется по таким же технологиям, как и в условиях производственного предприятия, поэтому прежде чем приступать к созданию самодельного оборудования для решения такой задачи, необходимо вникнуть во все технологические нюансы производства данного топлива.

Технологическая схема производства топливных брикетов в промышленных условиях

Процесс производства брикетов для отопления начинается с измельчения исходного сырья, в качестве которого, как уже говорилось выше, могут быть использованы древесные опилки, стружка, а также отходы переработки сельскохозяйственных культур: шелуха пшеницы, гречихи, риса и подсолнечная лузга. После измельчения сырье для топливных брикетов тщательно просушивается до уровня влажности, составляющей порядка 10 %.

Формирование из исходного сырья плотного брикета может быть осуществлено по одной из двух технологических схем. Для реализации каждой из них требуется соответствующее оборудование, а именно:

  • пресс брикетировочный;
  • пресс-экструдер.

Гидравлический пресс для изготовления топливных брикетов без использования связывающих веществ

Технология изготовления брикетов для отопления как в первом, так и во втором случае подразумевает оказание значительного давления на исходное сырье, в результате чего из древесины начинает выделяться лигнин – природный компонент, выступающий в роли связующего вещества. Таким образом, для изготовления брикетов можно не использовать дополнительные клеевые составы, что позволяет сохранить экологическую чистоту топлива.

Для производства евродров по первой технологической схеме используется механический или гидравлический пресс для брикетов, способный формировать усилие до 500 Бар. В результате такого силового воздействия происходит самопроизвольный разогрев используемого сырья и формирование из него плотного бруска прямоугольной формы.

Экструзионная схема изготовления топливных брикетов предполагает использование шнекового пресса, который способен оказывать на используемое сырье давление, значение которого доходит до 800–1000 Бар.

Схема работы пресса-экструдера

При реализации данной технологии производства евродров сырье загружают в приемный бункер, которым оснащен шнековый брикетировщик. Далее захваченное шнеком сырье проталкивается в зауженный канал пресса, где и происходит уплотнение материала под высоким давлением. При сдавливании в зауженной части рабочей камеры шнекового пресса для опилок происходит самопроизвольный разогрев сырья, в результате чего готовый брикет формируется при одновременном воздействии высокого давления и значительной температуры. Готовый брикет при его прессовании на шнековом оборудовании имеет вид шестигранного бруска, порезанного на отрезки требуемой длины.

Вот так брикеты выдавливаются шнеком

Видео на закуску

Удачи и до новых встреч, с вами был Андрей Ноак!

Опилки, отходы сельхозпроизводства, листья и другой растительный мусор — все это является превосходным топливом.

Но для обычного котла оно становится «удобоваримым» только в виде прессованных брикетов — без обработки его придется подсыпать каждые 5 минут, причем большая часть просыплется сквозь колосниковую решетку.

Мощные прессы для работы с таким сырьем выпускаются сегодня в изобилии, но ввиду высокой стоимости покупать подобный агрегат выгодно только с целью организации постоянного производства.

Обывателю же приходится делать пресс для изготовления топливных брикетов своими руками.

Исходный материал, большую часть которого обычно составляют поступающие с деревообрабатывающих предприятий опилки и обрезки древесины, измельчают и тщательно высушивают.

В конечном итоге влажность сырья доводится до 8% — 10%.

Помимо компонентов растительного происхождения — древесных отходов и шелухи различных сельскохозяйственных культур — для изготовления брикетов может использоваться угольная пыль.

Следующий этап — собственно, изготовление брикетов из подготовленной массы.

Для этого применяют один из двух способов:

  1. Прессование:
    сырье засыпают в круглые или прямоугольные формы (данный элемент называется матрицей), где его сжимают при помощи мощного гидравлического пресса. Деталь, непосредственно воздействующая на сырьевой материал, называется пуансоном. Машина развивает давление в 300 – 600 атм.
  2. Экструзия:
    экструдер очень похож на шнековую мясорубку. Шнек продавливает сырье через постепенно сужающийся формовочный канал и возникающее при этом давление достигает 1000 атм.

Сильное сжатие приводит к следующим явлениям:

  1. Температура массы сильно повышается.
  2. Частички сырья начинают выделять клейкое вещество — лигнин. В условиях нагрева он надежно связывает рассыпчатую массу, превращая ее в твердый цельный брикет.
  3. Плотность материала повышается до 900 – 1100 кг/куб. м. Для сравнения: плотность древесины составляет всего 500 – 550 кг/куб. м. Вместе с плотностью возрастает и энергетическая ценность топлива в расчете на единицу объема: теперь его запас на зиму будет занимать в два раза меньше места. Да и гореть прессованная чурка будет дольше обычного полена.

Пресс для изготовления топливных брикетов своими руками

Покупка готового оборудования для изготовления брикетов в зависимости от его мощности обойдется в сумму от 300 тыс. до 1 млн. руб.

Разумеется, для частника, желающего заняться изготовлением данного топлива чисто для собственных нужд, такие затраты нецелесообразны, поскольку окупятся они не скоро. Более правильным будет изготовить пресс из подручных материалов, тем более что ничего сложного в его конструкции нет.

Можно соорудить необходимое оборудование с нуля либо воспользоваться готовыми механизмами.

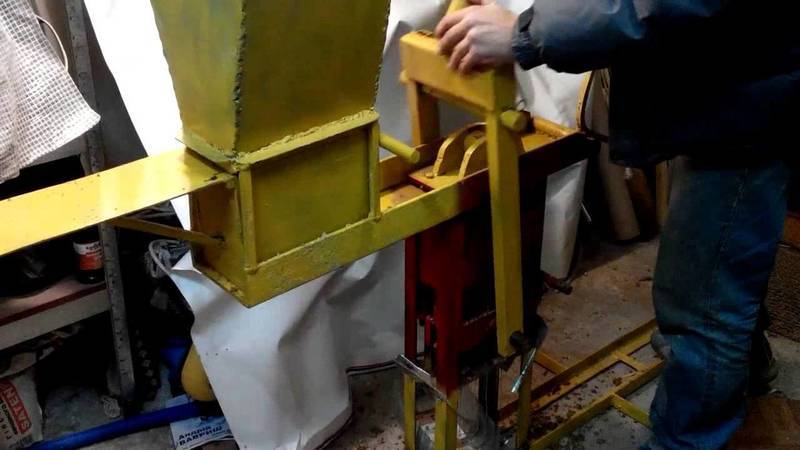

Самодельный станок

Изготовление установки с нуля

Создать значительное усилие, необходимое для сжатия сырья, можно при помощи:

  • рычага (на него можно воздействовать собственным весом);
  • винтового механизма.

Рычажный пресс можно изготовить даже из дерева, для винтового обязательно понадобятся стальные заготовки и токарный станок.

Шнековый экструдер (пресс для опилок) теоретически также можно изготовить своими руками и некоторым умельцам это даже удалось, но обходится такая затея из-за сложной обработки деталей и необходимости применять специальную высококачественную сталь очень дорого.

Отопление на пеллетах не только экономичное, но и экологичное, ведь в качестве топлива используется вторсырье. Можно изготовить или же переделать твердотопливник под пеллеты.

Подробную инструкцию по изготовлению твердотопливного котла своими руками вы найдете .

Сомневаетесь по поводу выбора пеллетного котла? По этой ссылке: вы найдете отзывы реальных пользователей о данных котлах. Читайте и делайте выводы.

Изготовление пресса на базе готового механизма

Для изготовления брикетов можно приспособить какое-нибудь более доступное, чем настоящий станок, устройство — домкрат или небольшой гидравлический пресс. Его останется только снабдить пуансоном и матрицей.

Следует понимать, что любой самодельный пресс, даже изготовленный на базе гидравлического домкрата, не сможет развивать усилий, обеспечивающих выделение лигнина.
Поэтому вместо него в сырье приходится добавлять сторонние связующие.

В этом качестве применяют:

  1. Дешевый клей, например, обойный.
  2. Глину (добавляется 1 часть на 10 частей опилок).
  3. Размокшую бумагу, в том числе гофрокартон — содержащийся в ней лигнин при контакте с влагой проявляет свои клейкие свойства (это свойство бумаги используется при напылении теплоизолятора типа «Эковата»).

Еще одно отличие от промышленной технологии состоит в том, что исходный материал не сушат, а наоборот замачивают в воде — тогда частички лучше склеиваются. Затем готовый брикет сушат на открытом воздухе.

Как измельчить сырье

За хлопотами по изготовлению самодельного пресса нельзя забывать о таком важном этапе производства брикетов, как измельчение сырья. Резать его вручную очень трудно — тут также необходима механизация

Некоторые делают измельчители самостоятельно из старой активаторной стиральной машинки — устанавливают вместо активатора ножи.

Еще вариант — приобрести роторный станок.
Назначением этого прибора как раз и является измельчение растительности — дачники используют его для изготовления удобрений из листьев и травы.

5 Процесс производства топлива

После того как пресс приобретён или изготовлен, мастер может приступать к производству евродров.

Оно состоит из нескольких этапов:

  • Собрать и измельчить опавшую листву. Большой плюс в том, что недостатка в сырье не бывает. Если на собственном участке листвы мало, её собирают в лесу либо заключают договор с администрацией парков, скверов, учреждений о сборе и вывозе прошлогодних листьев с участков. Обычно руководство весьма заинтересовано в бесплатной очистке территории от листвы. Чтобы знать, сколько примерно потребуется сырья для задуманного количества топлива, необходимо учитывать, что в среднем из одного мешка листьев получается одно полено.
  • Добавить в ёмкость с листьями связующее звено. Это может быть сухая глина, дешёвый клей для обоев или воск.
  • В полученную смесь влить воду, всё тщательно смешать. В результате должна получиться масса, напоминающая по консистенции липкую кашу. Она не должна быть слишком густой или жидкой. От количества воды будет зависеть плотность готовых гранул.
  • Влить массу в матрицу, сжать прессом. Необходимо следить, чтобы из смеси выходило побольше влаги.
  • Достать готовые изделия и выложить их на солнце для просушки. Каждый элемент должен находиться отдельно от другого. После того, как брикеты полностью высохнут, их можно складывать вместе.

Изготовление топливных брикетов из листьев своими руками — дело хоть и трудоёмкое, но всё-таки несложное. Поэтому тем, кто заботится об экологии и чистоте собственного дома, стоит попробовать изготовить альтернативное топливо и не только сэкономить на этом свои деньги, но и, возможно, получить прибыль от его продажи.

https://youtube.com/watch?v=AP-7btDNXN8

Стоит ли делать брикеты в домашних условиях?

В реальной жизни топливные брикеты из опилок, сделанные своими руками, получаются не совсем такими, как это преподносится некоторыми интернет-ресурсами. Это заставляет сомневаться в целесообразности всего предприятия, и вот почему:

  • на красочных видеороликах из интернета процесс выглядит просто и легко. В действительности это тяжкий труд, чтобы заготовить нужное количество топлива на сезон, надо затратить немало времени и физических усилий;
  • теплота, выделяемая самодельными брикетами при сжигании, гораздо ниже, чем у заводских изделий. Все дело в недостаточной плотности «кирпичей», так как домашние приспособления не могут обеспечить требуемое давление прессования;
  • просушивание на солнце не может сравниться с промышленными сушилками, поэтому в топливе содержится влага, влияющая на теплотворную способность;
  • самодельное топливо из опилок содержит глину, что не сжигается в топке котла. Значит, золы будет оставаться больше.

Оборудование для создания отопительного материала

На сегодняшний день существует множество фирм, поставляющих оборудование для производства топливных брикетов, зачастую они же и предлагают услуги по установлению. В некоторых случаях проводят уроки пользования приборами.

Для изготовления топлива своими руками понадобится следующее:

  • для измельчения вторсырья;
  • Пресс для брикетирования (гидравлический, шнековый или ударно-механический;
  • готового изделия.

Если есть возможность просушки материала на свежем воздухе или получать их сухими от других производств, то можно обойтись и без просушивающего комплекса, но следует учесть что опилки должны обладать влажностью не более 13%. А при использовании опилок дробилка не понадобится.

Сравнительные характеристики брикетов

Вид топливаТеплотворная способность, МДж/кг
Антрацит26,8-31,4
Бурый уголь10,5-15,7
Каменный уголь20,9-30,1
Газ27
Торф (влажность 20%)15,1
Дизельное топливо42,7
Древесина (влажность 40%)6-11
Брикеты (из опилок)16-29,5

Каждый вид брикетов имеет свои особенности и преимущества. И хотя все они отлично подходят для отопления в бытовых условиях, все же стоит подробнее ознакомиться с их характеристиками, чтобы выбрать оптимальный вариант.

Формы топливных брикетов

Древесные брикеты

Этот вид брикетов получают в результате прессования различных древесных отходов – сухостоя, опилок, стружки, некондиционной древесины. Перед прессованием отходы нагревают до определенной температуры, вследствие чего из клеток выделяется клеящее вещество – лигнин. Благодаря лигнину брикеты приобретают высокую прочность и сохраняют свою форму при транспортировке и хранении.

Древесные брикеты

Преимущества брикетов перед цельной древесиной очевидны:

  • плотность брикетов постоянна и составляет 1240 кг/м³, плотность дерева зависит от породы и колеблется в пределах 150- 1280 кг/м³;
  • максимальная влажность брикетов 10%, дерева – от 20 до 60%;
  • при сгорании брикета объем пепла равняется 1% от общей массы, дерева – 5%;
  • при горении брикет выделяет 4400 ккал/кг, дерево — 2930 ккал/кг.

Кроме того, есть у древесных брикетов и другие достоинства:

  • прессованная древесина при горении не искрит и выделяет очень мало дыма;
  • в котле поддерживается постоянная температура;
  • время горения брикета 4 часа;
  • оставшиеся после сгорания угли отлично подходят для приготовления пищи на открытом огне;
  • правильная форма брикетов упрощает их транспортировку и хранение.

Продается такое топливо не в кубометрах, как дерево, а в килограммах, что гораздо выгоднее.

Цены на Евродрова-Брикеты

Евродрова Pini-kay

Каменноугольные брикеты

Каменноугольные брикеты

Этот вид брикетов получают из отсева каменного угля. Сначала отсев измельчается, смешивается со связующим веществом, а затем спрессовывается под высоким давлением.

Основные свойства такого топлива:

  • угольные брикеты не дымят;
  • не выделяют угарный газ;
  • время горения в обычных котлах от 5 до 7 часов, с регулируемой подачей воздуха – 10 часов;
  • пригодны для использования в бытовых условиях;
  • имеют компактную форму;
  • при горении выделяют 5200к/кал и поддерживают постоянную температуру;
  • максимальный объем золы – 28%;
  • имеют длительный срок хранения.

Каменноугольные брикеты являются наиболее оптимальным топливом в суровые зимы, когда из-за низких температур в бытовых газовых системах падает давление. Брикеты горят при любой температуре, главное, чтобы был постоянный приток воздуха.

Цены на угольные брикеты WEBER

Угольные брикеты WEBER

Торфяные брикеты

Торфяные брикеты

Для изготовления брикетов торф высушивают, нагревают и под высоким давлением прессуют. В результате получаются аккуратные легкие кирпичики темного цвета. При регулируемой подаче воздуха брикеты из торфа поддерживают температуру в течение 10 часов, что очень удобно для отопления дома в ночное время.

Основные свойства:

  • подходит для всех видов печей;
  • теплоотдача равна 5500-5700 кКал/кг;
  • объем золы 1% от общего объема брикета;
  • доступная цена;
  • минимальное количество примесей в составе.

Зола, которая остается после сгорания топлива, может использоваться как эффективное известковое и фосфорное удобрение. Для многих владельцев частных хозяйств этот фактор является решающим при выборе отопительных брикетов. Поскольку торф относится к легковоспламеняющимся веществам, хранить его следует на безопасном расстоянии от открытого огня и отопительных приборов. Даже просыпавшаяся из упаковки пыль может загореться и спровоцировать пожар, поэтому обращаться с брикетами нужно правильно.

Брикеты из лузги

Брикеты из лузги

Лузга подсолнечника, шелуха гречихи и риса, отходы ржи, овса и даже солома, широко используются для изготовления топливных брикетов. Самыми распространенными являются брикеты из лузги подсолнечника, поскольку при производстве масла остается большой процент отходов. Максимальная влажность лузги для прессования составляет 8%, что повышает отдачу тепла и сокращает время возгорания.

Брикеты из подсолнечника

Технические характеристики:

  • плотность брикетов равна 1,2 т/м³;
  • теплоотдача – 5200 ккал/кг;
  • объем золы от 2,7 до 4,5%.

Дополнительные преимущества:

  • отсутствие вредных примесей;
  • доступная цена;
  • продолжительное время горения;
  • удобство хранения и транспортировки.

Производство брикетов

Сырьем для изготовления брикетов становятся всевозможные виды отходов сельхозпредприятий, деревообработки, мебельного производства и других промышленных отраслей, где используют древесину и растения. Технология производства топливных брикетов из опилок делает возможным для создания одного кубометра готового продукта расходовать до четырех кубометров отходов, что положительно влияет на окружающую среду. Компании, которые изготавливают экологичные дрова, избавляют планету от огромного количества мусора.

Расходы на сырье для брикетирования варьируются в зависимости от его вида и качества, а также от региона, из которого его доставляют. Качество поставляемого сырья является одним из главных факторов успешности производства экологичного чистого топлива

Важно иметь надежных поставщиков, которые по законам и правилам обеспечивают экологическую безопасность на своем производстве. Такими поставщиками становятся многочисленные агрокомплексы и фермы, деревообрабатывающие предприятия и лесопилки

Технология производства экологичного топлива делится на несколько этапов. На каждом из них задействуется специальное оборудование, и соблюдаются установленные нормы температуры и давления. Но главным элементом при создании брикетов становится связывающее вещество. Соединительные компоненты в процессе производства оплавляются и связывают между собой фракции сырья.

Отходы древесины лиственных деревьев не нуждаются в добавлении соединительных компонентов, потому что в них итак содержится смола, которая становится связующим элементом во время нагрева. Сельскохозяйственные отходы, напротив, требуют дополнительных веществ, таких как лигнин. Лигнин считается базовым компонентом в топливных брикетах. По составу он экологичен, так как получается только из остатков частей растений.

Производство экологичных дров начинается с подготовки аппарата для сушки и установления нужной температуры внутри вентилятора. После чего идет погрузка бункера со шнековым питанием, подающий материал в сушильную камеру. Влага устраняется воздушными потоками, поэтому в атмосферу выходит только обычный пар. Никаких вредных веществ при сушке материала не выделяется, именно поэтому изготовление топливных брикетов называется экологичным.

Этапы изготовления

Основные этапы изготовления:

  1. Измельчение/дробление сырья до фракции не более 3мм. Отходы измельчаются в рубильной машине. Вращающийся барабан аппарата, оснащенный острыми ножами, измельчает щепки и отделяет более крупные из них для повторного измельчения до необходимых размеров.
  2. Сушка. Тепло-генератор осуществляет сушку фракций горячим воздухом. Количество влаги в сырье не должно превышать 15%.
  3. Брикетирование. В экструдере начинается линия брикетирования древесных отходов, и не только. Подготовленная смесь поступает на опрессовывание. В условиях высокого давления и при особой температуре сырье выдавливается из экструдера и нарезается на отдельные брикеты.
  4. Упаковка. Происходит герметичная упаковка брикетов, после чего их отправляют на склад.

Оборудование для изготовления

Основным оборудованием для изготовления топливных брикетов являются экструдер и пресс.

Экструдер – это машина, которая размягчает/плавит материалы и придает им нужную форму путем выдавливания спрессованной массы через фильеру. Состоит станок из нескольких основных фрагментов: корпуса с нагревательным элементом, основного шнека и экструзионной головки для создания брикетов определенной формы на выходе из машины.

Пресс представляет собой аппарат для сдавливания подготовленной смеси фракций до высокой плотности и эргономичной консистенции. Спрессовывание позволяет формировать максимально компактные и подходящие для долгого хранения и использования брикеты.

Можно выделить несколько типов пресса:

  • Ручной пресс для брикетов. Это несложная металлоконструкция, включающая в себя пресс-форму, опорную часть, поршень и рукоять. Данный вид пресса имеет легкий вес и удобен в транспортировке.
  • Гидравлический пресс. Гидравлический пресс включает в себя поршневой насос с регулируемой производительностью, электродвигатель и бак с гидравлическим маслом. Используется только в помещениях с поддержанием плюсовой температуры.
  • Ударно-механический пресс. Формирует брикеты по принципу ударной экструзии. Поршень пресса размещен горизонтально внутри цилиндрического насоса.

Виды брикетов

Евродрова различаются как по внешнему виду, так и по составу. Создаются экологичные дрова трех видов стандартных форм.

По форме

В зависимости от формы и давления пресса, с помощью которого их изготавливали.

Брикеты RUF

Прямоугольные «RUF». Для их спрессовывания применяют гидропрессы с давлением от 350 до 400 бар. Прямоугольная форма брикетов, напоминающая кирпич, упрощает их транспортировку и долгосрочное хранение.

Брикеты Nestro

Цилиндрические «NESTRO». При их формировании используются ударно-механические и гидравлические прессы, в которых давление доходит до 600 бар. Такие топливные пеллеты обладают низкой влагоустойчивостью.

Брикеты Pini&Kay

Многогранные (экструдированные) «Pini&Kay». Этот вид отличают радиальные отверстия в центре и характерный темный цвет; изготавливаются при высокой температуре до 200-300 С и давлении механического пресса до 1100 бар. Характеризуются высокой устойчивостью к влаге и механическим воздействиям.

  • Древесные. Сырьем для них становятся все отходы переработки древесных изделий: стружка, щепки, опилки, кора, горбыль.
  • Из отходов агропромышленного хозяйства. Шелуха злаков, отходы кукурузы и подсолнечника, торф, древесный уголь – все это превращается в сырье для евродров. Отличаются не такой высокой теплоотдачей, как другие виды.
  • Угольные. Брикеты из угольной пыли являются самыми лучшими по теплоотдаче.

Как делать брикеты?

Технологический процесс, применяемый на производстве, в домашних условиях осуществить невозможно. Причина – отсутствие прессового или экструзионного оборудования, способного создать давление хотя бы 30 МПа. Без этого нельзя выделить из древесины лигнин и самодельные брикеты не спрессуются. Выход простой: надо добавить связующее вещество, в качестве которого выступает обычная глина. Ее смешивают с опилками в пропорции 1:10 по массе (1 кг глины на 10 кг отходов), разбавляют водой и тщательно перемешивают.

Получившимся составом наполняют форму и приводят в действие механизм. Если изготовление топливных брикетов производится ручным способом, то необходимо приложить максимальное усилие и держать рычаг до тех пор, пока не сбежит вода. Затем изделие аккуратно извлекается и размещается на площадке под открытым солнцем для просушки. Можно снова приступать к заполнению формы и выдавливанию следующего «кирпича».

Изготовление брикетов на небольших производствах

В промышленности используют такие технологии прессования:

  • С помощью гидравлических прессов (на выходе отопительный материал в форме кирпичиков);
  • На ударно-механических прессах (брикеты цилиндрической формы);
  • Под воздействием высокой температуры и давления с помощью механических (шнековых) прессов (в виде многогранника).

В результате прессования из самой древесины выделяется лигнин, который выступает как склеивающее средство. На самодельных прессах невозможно или очень трудно добиться таких результатов и нужно использовать глину или другой связующий материал, например, измельченную бумагу.
