Проход кирпичной трубы через потолок

Отдельного рассмотрения стоит случай, когда через потолок проводится кирпичная труба. В принципе, это тоже входит в работу печника, но даже при этом владельцу стоит понимать, что делается и почему.

Кирпичный дымоход нагревается так же, как и любой другой. Поэтому при прохождении его через межэтажное перекрытие нужна термическая защита этого перекрытия от избыточной температуры.

Кирпичную трубу изолируют либо с помощью кирпича, либо бетона. Для того, чтобы кирпичный ППУ надежно соединялся с трубой, делается «распушка» – это постепенное увеличение сечения трубы за счет дополнительных кирпичей.

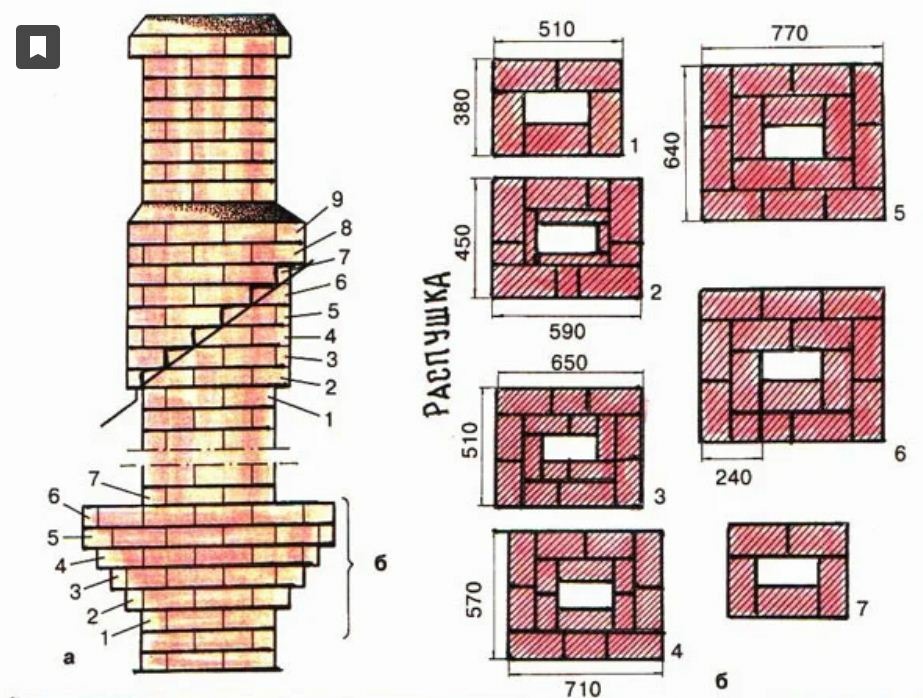

Порядовка распушки показана на рисунке ниже.

Альтернативой может быть создание опалубки на размер ППУ и заливка ее бетоном.

Отверстие в перекрытии вырезается под размер распушки.

Но автор ролика считает такое утолщение трубы уродством, и предлагает следовать предписанию, которое не настаивает на том, чтобы изоляция делалась из кирпича. Мы согласны, что можно найти более эффективный материал, но это не минвата! Потому что она превратится в труху со временем.

Огнезащита

Итак, какой же изоляционный материал лучше использовать для теплозащиты, сооружая проход дымохода через потолок своими руками?

  • Минеральная, вата. Сохраняет свои свойства вплоть до 300 º С. Более высокую температуру (до 1000 ºС) способна выдержать жёсткая минвата ПЖ – 175. Недостатком является выделение формальдегида, что может нанести вред здоровью. Также недостаточно устойчив к воздействию воды;
  • Керамзит. Хорошо переносит намокание. Недостатком является необходимость сооружения дополнительных емкостей для его размещения;
  • Базальтовый картон. Экологически безопасен. Лист толщиной 5 мм может выдержать температуру до 900 ºС;
  • Асбест. Отлично справляется с огнезащитой, но при этом выделяет вредные вещества. Поэтому в случае его использования для дымохода, необходимо изолировать помещение от него с помощью металлических листов;
  • Минерит. Способен выдерживать нагревание до 600 ºС, не разрушаясь от воды и являясь абсолютно экологичным материалом.

Базальтовый картон в действии. Превосходная огнезащита.

Некоторые специалисты до сих пор используют для теплоизоляции песок или глину, но такой способ постепенно отходит в прошлое.

Снизить вероятность возгорания можно, используя еще несколько способов.

  • Сооружение на дымоходе водяной рубашки. При этом потребуется выносной бак. Также будет необходимо подвести холодную воду. Зато образующаяся горячая вода сможет использоваться в душе или для отопления. Зато значительно снизятся температуры выше водяной рубашки, что снизит вероятность прогорания трубы;
  • Можно расположить над печкой бак с водой, благодаря чему будет также обеспечена защита дымохода от чрезмерного нагревания. Но при таком способе придется постоянно следить за тем, чтобы вода в баке не закипала и вовремя заливать холодную воду;
  • Уложить на трубу камни. Понадобится опора для перераспределения их массы.

Используя все эти способы, можно добиться снижения температуры в установленном проходе, что значительно увеличит пожаробезопасность.

Для увеличения пожарной безопасности в бане, можно использовать такие материалы, как стекломагниевые листы и огнестойкие гипсокартоновые листы. Их используют, закрывая ими сами перекрытия и отверстия в них, через которые проходит дымоход. В качестве огнезащиты подойдут только листы класса Премиум, промаркированные «НГ». Если такая маркировка отсутствует, то использовать такие изделия для защиты от огня нельзя.

Дымоход: разновидности труб

Из чего может быть изготовлена современная дымовая труба для банной печки? Вариантов не так уж много:

  • кирпич (о нем мы в этой статье будем говорить совсем мало, ибо это тема больше к печам из кирпича),
  • металл;
  • керамика;
  • стекло.

Примечательно, что лучшим материалом будет ударопрочное, жаростойкое стекло, на втором месте – керамика, а дальше идут стали разных марок. Ниже приведен ролик, в котором автор составляет список наиболее качественных сталей, но для тех, кому лень смотреть, мы приведем его в виде текста:

  1. аустенитная AISI 310 и 310S;
  2. аустенитная AISI 316 T L;
  3. аустенитная AISI 321;
  4. аустенитная AISI 304;
  5. с добавлением марганца AISI 201-202;
  6. ферритная AISI 409;
  7. ферритная AISI 430.

На этом список прерывается на описание эмалированных дымоходов, потом из алюмоцинка, после чего автор переходит к черной углеродистой стали, которую можно использовать только если покрасить жаростойкой эмалью.

Сам ролик вот:

Мы согласимся в том, что керамические дымоходы лучше металлических, но и дороже их. А в том, какие марки стали лучше – доверяем автору видео.

Внутренний дымоход

В этом варианте, который мы и будем рассматривать в данной статье, дымоход поднимается от печи до потолка, а затем выходит наружу. Такая конструкция будет лучшей для капитальной постройки, которая рассчитана на долгую эксплуатацию. Сделать ее несколько сложнее, однако этим все же стоит заняться, если вы хотите получить действительно хороший результат. В том случае, если дымоход будет устроен по всем правилам, он без проблем прослужит много лет.

Внутренний дымоход, изготовленный из нержавейки

Труба хорошо хранит тепло и согревает внутреннее пространство бани и чердак, к тому же печь охлаждается дольше, поэтому на топливе можно будет сэкономить — это важное преимущество внутреннего дымохода. К существенным недостаткам конструкции можно отнести только более высокую, по сравнению с наружной трубой для отвода дыма, пожароопасность

Однако в том случае, если все сделать правильно и соблюсти все рекомендации, вероятность возникновения чрезвычайного происшествия будет сведена практически к нулю, и о возникновении пожара можно будет не переживать.

Варианты и особенности наружной отделки

Отделка дымохода на крыше выполняет декоративную роль. Чтобы избежать максимальное дымоудаление и предотвратить образование конденсата, внешнюю часть трубы нужно утеплить, а утеплительные материалы нуждаются в обязательной внешней защите. Отделка трубы дымохода должна гармонировать с оформлением кровли, и она позволит сделать дымовыводящую конструкцию полноценным декоративным элементом.

Вариантов отделки существует очень много, можно назвать самые актуальные из них:

Штукатурка. Это простое решение, которое позволяет защитить трубу от холода и обеспечить ей приятный вид. По желанию владельца дома, в штукатурный раствор добавляется минеральная крошка, что позволяет придать готовой облицовке красивую рельефную структуру.

Декоративный кирпич. Это ещё одно распространённое решение, которое широко применяется в отделке кирпичных зданий. Такая отделка дымохода камина позволяет сохранить температуру в трубе, служит она очень долго и не разрушается даже от очень сильного нагрева.
Искусственный или натуральный камень

Каменный дымоход смотрится очень солидно и стильно, он привлекает внимание к кровле и отлично выполняет свои функции. Это практически вечный облицовочный материал, который позволит сделать систему дымоудаления более надёжной

Отделка дымохода профнастилом. Интересно смотрится вариант, при котором дымовыводящий канал оформляется так же, как сама кровля. Отделка дымохода металлопрофилем – достаточно прочный и долговечный вариант, такая облицовка устанавливается на металлический каркас и надёжно закрывает утеплительный материал.

Это только некоторые варианты внешней облицовки, которые помогут сделать дымоход красивым и очень заметным. Обычную трубу можно превратить в настоящее украшение дома.

Отделка дымохода металлическим профилем снаружи

Отделка дымохода на крыше профнастилом – один из простых вариантов, с такой работой справится даже начинающий домашний мастер. Оцинкованный лист, снабжённый антикоррозийным покрытием, станет прочным и долговечным решением: он не горит, не разрушается под воздействием высокой температуры или сильных колебаний, а монтаж такой облицовки не занимает много времени. Однако это холодный материал, поэтому дымоход придётся обязательно утеплять.

Отделка дымохода металлопрофилем проводится после сооружения металлического каркаса. Металлические листы на него устанавливаются внахлёст, чтобы обеспечить максимально прочное соединение. Чтобы листы располагались ровно, при их креплении используют строительный уровень.

Металлопрофиль прикрепляется саморезами, эту работу удобнее проводить с помощью шуруповерта. Между металлическим листом и дымовыводящей трубой располагается слой негорючего утеплителя.

Отделка дымохода внутри здания

Камин или печь обычно монтируются в гостиной или рабочем кабинете, поэтому возникает необходимость провести дымовыводящие пути через второй этаж и помещение чердака или мансарды. Отделка дымохода внутри дома может быть очень разнообразной по внешнему облику, но в любом случае она устанавливается на общую основу. Внутренняя отделка дымохода проводится следующим образом:

  1. Для облицовки дымохода вокруг него сооружается каркас из металлопрофиля, который обшивают специальными гипсокартонными листами. Они должны быть огнестойкими, это обеспечит пожаробезопасность дома. Такие листы обозначаются специальной аббревиатурой ГКЛО.
  2. Каркас утепляется: вокруг дымохода укладывается слой минеральной ваты или других негорючих утеплительных материалов.
  3. Гладкие гипсокартонные листы отделываются любыми выбранными материалами: это могут быть обычные обои, керамическая плитка, штукатурка и многое другое. Такая отделка дымохода камина позволяет гармонично встроить его в пространство комнаты, и выбор материала зависит от стиля оформления интерьера.

Внутренняя отделка дымоходных путей может иметь самую разнообразную расцветку, поэтому её можно выбрать на любой вкус. Однако в любом случае рекомендуется выбирать негорючие материалы, чтобы не повышать опасность возгорания

Это особенно важно в деревянном доме: стены, находящиеся вблизи дымохода, а особенно всех участков изгиба, должны обязательно обрабатываться антипиренами

Внешняя и внутренняя отделка дымохода позволят превратить его в полноценный декоративный элемент: выбор материалов зависит от особенностей оформления здания и от финансовых возможностей владельца. Самостоятельная установка облицовки позволит значительно сэкономить, но она должна проводиться со строгим соблюдением всех технологических требований.

Требуется включить JavaScript или обновить плеер!

Обязательна ли установка гильз

Необходимость монтажа гильзы для прохода труб, проходящих через стены, диктуется требованиями СНИП. Они обусловленными следующими причинами.

  1. Полимерный трубопровод меняет свои размеры из-за влияния температуры. Кроме расширения, он может перемещаться. Чтобы предупредить деформацию и создать нужное свободное пространство, СНИП рекомендуют применять гильзы. Данные приспособления для прохода труб через стены и перекрытия дают возможность сохранить целостное состояние конструкции при установочных мероприятиях и при существенных изменениях температуры.
  2. Также СНИП гласит, что устройство для прохода труб сквозь стены и перекрытия позволяют выполнить демонтаж без разрушения строения.
  3. Установка защиты для прохода труб через стены, перекрытие или фундамент становиться барьером для проникновения запаха и насекомых из рядом расположенных помещений.

В соответствии со СНИПом гильзы рекомендуют устанавливать только в определенных случаях. Не всегда их установку называют целесообразной. Так же водонепроницаемый материал для прокладки между трубными изделиями рекомендуют в тех ситуациях, когда патрон проложен через проходной узел сквозь перекрытие.

Типы проходных узлов через потолок

При пересечении потолочного перекрытия необходимо материалы «пирога» защитить от жара, а также каким-то образом зафиксировать трубу в определенном положении. С этой задачей справляется потолочная разделка или, как ее еще называют «узел прохода».

Проходные узлы есть промышленного изготовления. Они представляют собой коробку из металла или минерита, к которой с одной стороны приделана пластина из нержавеющей или оцинкованной стали. В середине этого узла сделано отверстие, ы которое вставляется сандвич. Пластина со стороны помещения закрывает отверстие в потолке, декорируя его. Также она служит опорой для теплоизолятора, которым для лучшей теплоизоляции заполняют промежуток между трубой и балками перекрытия.

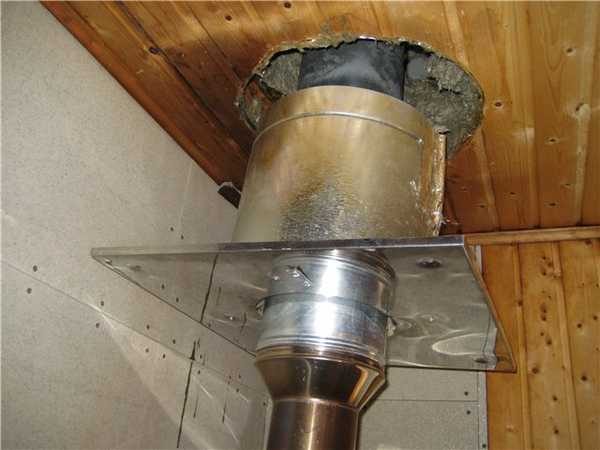

Это проходка потолка из минерита. Вид со стороны чердака

Относительно того, из какого материала использовать проходки в бане, разногласий нет: только нержавейка. Дело в том, что при температурах, которые характерны для парилок, оцинковка выделяет далеко не самые полезные вещества. Потому тут вариант один: нержавейка.

Монтируется все просто. Если потолок был сделан без учета прохода трубы, в нужном месте (между балками) вырезается квадратное отверстие, которое на 1-2 см меньше размеров декоративной панели. Балки и доски закрываются слоем теплоизолятора. Если есть, можно прибить полосы минерита, базальтового или асбестоцементного картона (асбест вреден, так что его используйте только в крайнем случае), просто полосу изоляции из каменной ваты. В некоторых случаях требуется подбивка утеплителя полосами металла (когда она нужна, см. ниже).

Так делать нельзя — вырезать нужно было квадратное отверстие. А так вагонка на потолке возле трубы уже обуглилась…

При установке трубы на печь, устройство надевается на прямой участок, который будет пересекать перекрытие. Узел прохода просто поднимается на нужный уровень. Под его края, которые касаются досок потолка, подкладывается полоса теплоизолятора, затем все фиксируется саморезами. Во многих узлах производители даже делают перфорацию под саморезы, так что даже в этом проблем нет.

Конфигурация этих изделий бывает разной. Иногда вокруг отверстия для трубы делают цилиндр из металла. Края декоративной пластины при этом значительно выступают за этот цилиндр. При установке проходного узла такого типа, отверстие вырезается все равно квадратной формы. Можно и круг, но от трубы до его края должно быть расстояние не менее 130 мм, если труба заизолирована, и 250 мм, если она без изоляции

При таком варианте обратите внимание: размеров пластины должно хватить для маскировки дыры. Кроме того при такой форме прохода через потолок, обязательно защищать древесину перекрытия не только теплоизоляторами, но также обивать его полосами металла

Проходные узлы через потолок бывают разной конфигурации

Есть узлы прохода, в которых нет цилиндра вокруг трубы, зато сделаны по периметру наружные борта. Они бывают из металла, а могут быть и из минерита. Если борта из металла, края выреза в потолке обязательно оббиваются теплоизолятором (например, базальтовым картоном или тем же минеритом). Если борта сделаны из минерита, то они сами по себе хороший теплоизолятор. Так что дополнительная теплоизоляция краев выреза не обязательна (но перестраховаться можно).

Правила безопасности

Производя установку дымохода в бане через потолок, необходимо руководствоваться рекомендациями Санитарных Норм и Правил 41 – 01 – 2003. Согласно п.6.6.22, необходимо обеспечить расстояние в 130 мм в случае прохода через потолок для дымохода трубы из кирпича, обеспечивающей защиту дерева. Но учитывая, что в большинстве случаев в банях применяются металлические трубы, то ориентироваться нужно на следующие нормы:

  • Необходимо соблюдение расстояния большего, чем 380 мм до легко воспламеняющихся предметов, защищенных изоляцией;
  • Минимальное расстояние до легко воспламеняющихся предметов без изоляции должно быть более 500 мм.

В данном случае эти расстояния нужно обеспечить до соприкосновения трубопровода с деревом.

В идеале эти расстояния было бы вообще ничем не закрывать, но такой вариант будет способствовать повышенной теплопотере, что является экономически невыгодным. Поэтому указанный объем закрывается негорючими материалами.

Максимальная длина трубы, проходящей через потолок в бане, не должна быть больше 1000 мм. Дымоход не может закрепиться на крыше жестким образом, т. к. при изменении температуры, труба может несколько изменяться в размере, что может привести к деформированию перекрытия.

В бане часто используются трубы особой конструкции, называемые «сэндвич». Они представляют из себя две трубы разного диаметра, одна из которых находится внутри другой. Пространство между ними заполнено слоем утеплителя. Не многие знают, что наружная часть такой конструкции обладает почти такой же температурой, как и внутренняя часть дымохода.

Часто хозяева, в целях ускоренного протапливания бани, допускают перегревание печи. Если температуры внешней части трубы превышают допустимые значения в 400 ºС, то это грозит выходом из строя внешней части сэндвича, что приведет к возникновению угрозы пожара. Поэтому ни в коем случае нельзя допускать уменьшения расстояния между трубой и окружающими предметами.

СНиП 2.04.05-91 (п.3,83) дает следующие рекомендации.

Расстояние до горючих конструкций в случае использования труб из кирпича или бетона должно быть не менее 13 см. Для керамических труб, не оснащенных изоляцией, соответствующее расстояние будет больше 25 см, для труб с изоляцией – 13 см.

Желательно закладывать эти параметры еще на стадии проектирования бани, так как шаг при установке балок перекрытия обычно бывает не большой. Если он равняется 60 см, то будет возможно использование только изолированных труб.

Диаметр выходной части трубы часто бывает 11.5 – 12 см. Если в сэндвиче используется утеплитель толщиной 10 см, то получаем диаметр наружной части 31,5 – 32 см. Прибавляем расстояние, рекомендуемое для утепленных конструкций в 13 см с каждой стороны, получаем ширину 57,5 см. То есть такая конструкция идеально вписывается в имеющееся расстояние между балками 60 см.

Теперь посмотрим, какое расстояние между балками должно быть при использовании не утеплённого дымохода. Если внутренний диаметр равен 11.5 мм, то прибавляем к нему необходимое по правилам безопасности расстояние со всех сторон в 25 см, получаем 61,5 см. Полученный результат не укладывается в имеющееся расстояние между балками. Причем диаметр трубы может быть еще больше, и тогда несовпадение размера дымохода и шага балок становится еще более заметным.

2 часто задаваемых вопроса

Как сделать дымоход: выбираем утеплитель

Огнеупорная плита

На выборе утеплителя, мы считаем, надо остановиться особо. Повторимся: большинство положит внутрь короба керамзит или минвату, снаружи обложит его минеритом (его аналог листы Flamma) или базальтовым картоном. Это годное решение. Сомнительно использовать вместо минерита асбест.

асбокартон (асбестовый картон)

СОВЕТ! Не делайте внутреннюю засыпку из песка, потому что он отлично передает тепло, а при нагреве дымохода градусов до 400 даже это гарантированный пожар. Потому что дерево загорается при 330 градусах, но если долго греть, то загорится и от 150-170 градусов. Песок сослужит очень плохую службу.

Однако в наше время появились и другие огнеупоры – тот же силикат кальция, известный в продаже как суперизол или плиты Silca. Но он представляет собой плитный материал.

Дымоход в потолке бани в районе ППУ можно обложить и другими материалами, имеющими вид ваты или войлока. Если говорить о производных камня, то это базальтин и Basfiber, которые являются технологически более усовершенствованными модификациями минеральной ваты.

Но сейчас можно купить не только их, но и керамические волокна, в частности, это Суперсилика, представляющая собой кремнеземное волокно, из которого делается либо вата, либо маты. У нее вообще нет связующих веществ, которые в минвате выгорают со временем, приводя ее к осыпанию. На сайте изготовителя прямо говорится о том, что это волокно годится для изоляции прохода потолка в бане.

Ниже ролик, в котором показан забавный стресс-тест всего, чем можно набить узел ППУ:

Есть еще вата муллитокремнеземистая, но это уже реальный огнеупор, способный выдерживать температуры раза в два выше максимальных для дымохода.

Как вывести трубу из бани через потолок своими руками

  • Обязательно применяйте потолочно проходной короб, даже если используете сэндвич. Его заполняйте керамзитом, пеностеклом или минеральной ватой. Не засыпайте околотрубное пространство землёй, тем более песком. Песок имеет свойство сильно нагреваться и долго сохранять тепло.
  • Самая оптимальная высота дымохода – 4,5-5 метров. Пытайтесь придерживаться этих параметров.
  • Верхний край трубы должен возвышаться над коньком не меньше 50 сантиметров. Но, а если крыша плоская, то здесь уже высота должна быть не менее метра. При большой высоте дымохода, монтируются специальные оттяжки.
  • В парном помещении, если труба проходит возле стены или перегородки, то на стену обязательно устанавливается защитный экран. Он может быть в виде нержавейки или базальтового картона.
  • При монтаже «флешки» рекомендуется пользоваться специальным термо и атмосферостойким герметиком. Он отлично справляется с возложенной на него задачей. Кстати, во время сборки сэндвич дымохода, часто применяют тот же термогерметик, а иногда и обжимные хомуты.
  • Если используется горючий кровельный материал, то наличие искрогасителя обязательно. Его можно сделать самостоятельно, применив отработанный воздушный «КАМАЗовский» фильтр.
  • Старайтесь избегать стыков сэндвич труб в потолочном проходе. В этом месте дымовой канал должен быть цельным.

Цитата мудрости: Если хочешь, чтобы мир изменился, стань этим изменением.

Какой теплоизолятор использовать

После того как устройство закреплено на потолке, поднимаются на чердак или второй этаж, и заполняют промежуток между наружной стенкой трубы и балками теплоизолятором.

В качестве теплоизоляции можно использовать базальтовую вату. Но обязательно проверьте, область рабочих температур должна быть больше 600°C.


Использовать для теплоизоляции трубы можно минеральную вату или глину

Некоторые считают это вариант не самым лучшим. Во-первых, при производстве в качестве связующего используются смолы, которые при нагревании выделают формальдегид. Во-вторых, по трубе временами бежит конденсат. А минеральные ваты (и базальтовые тоже) при намокании теряют свои теплозащитные свойства. И при высыхании восстанавливают их только частично. Так что вариант, действительно не лучший.

Еще засыпают проходку керамзитом средней и мелкой фракции. Это натуральный материал, имеющий относительно небольшой вес. Даже если он намокает, потом высыхает, и свойства восстанавливает. При намокании теплопроводность слегка увеличивается, а она у керамзита и так хуже, чем у минват.

Раньше часто использовали песок. Вариант неплохой во всех отношениях, кроме одной детали: он постепенно просыпается сквозь щели. Пополнять песочницу — дело несложное, но постоянный песок на печке раздражает.

Если говорить о природных теплоизоляторах, то можно использовать глину. Ее разводят до пастообразного состояния и замазывают весь промежуток. Иногда в качестве наполнителя используют керамзит.


Один и теплоизоляторов — керамзит

Вот отзыв об использовании глины в при проходе банной трубы:

«Глина в разделке рулит! На своей бане разобрал дымоход. Вернее, разобрал то, что осталось: снега было много, и при сходе он мне снес всю верхушку. Раз верх менять, то и низ посмотреть нужно: 7 лет уже стоит труба. Так вот. Внутри гари — ноль, прогара трубы тоже нет. Состояние — как только поставил. У меня проходка оббита по периметру базальтовой ватой, а потом все замазано глиной. Однозначно это — лучший вариант»

Не все советуют использовать утеплители в проходном узле. Есть мнение, что лучше оставить промежуток незаполненным: так удастся избежать перегрева и прегорания этого участка трубы — он будет лучше остывать за счет обдува воздухом. Может оно и так, но излучение от разогретой трубы пересушит близлежащую древесину, а в этом случае температура самовозгорания значительно снижается — до +50°C.


Как видите, труба прогорела

Избежать перегрева можно несколькими способами. Первый, и наиболее рациональный — использовать тепло, которое вылетает в трубу и разогревает ее до запредельных температур для собственных нужд. Тут вариант три:

Один из способов избежать перегрева — уложить камни на трубу

  1. Сделать на металлическом дымоходе водяную рубашку, а горячую воду использовать для душа или отопления. Система не так проста, требуется еще выносной бак, а также подводка труб, подвод холодной воды и т.д. Но температуры выше водяной рубашки будут далеко не такими высокими, труба прогорать не будет.
  2. Тоже греть воду, но проще: поставить бак самоварного типа. Тоже горячая вода обеспечена, дымоход не перегревается защищена. Но тут свои нюансы: не допускать кипения, вовремя сливать нагретую, добавлять холодную. И делать это не совсем удобно, так как бак располагается высоковато: над печкой на трубе.
  3. Приспособить сетку для камней. Воду придется греть другим способом, но плюс тут в следующем: камни после окончания процедуры сушат баню. Тут тоже сложности могут возникнуть: вес камней немалый, вряд ли без опоры можно обойтись, разве что использовать фабричный вариант (справа на рисунке). В самодельном варианте нужна будет конструкция для перераспределения массы.

При использовании любого из этих способов, температуры трубы в потолочном проходе значительно понижаются. Вероятность прогорания становится очень незначительной. Это не все. Есть способ — просто охлаждать воздухом. Для этого на теплоизолированную трубу надевается еще одна, большего диаметра. Снизу и сверху делается решетка, через которую воздух заходит/выходит. Для парилки это — не вариант — вытянет весь пар, а для моечной, можно использовать. Особенно хорош способ на чердаке и при проходе кровли.

Сооружение перехода через перекрытие

Рассмотрим, как сделать дымоход в бане через потолок. Это можно осуществить двумя способами.

  • Использовать готовую разделку;
  • Смонтировать проходной узел своими руками.

 Применение готовой разделки

Для того, чтобы полноценно защитить элементы кровли от воздействия высоких температур, возникающих при прохождении по дымоходу продуктов горения, а заодно закрепить трубу в необходимом положении, используется так называемая потолочная разделка.

Чтобы соорудить проход дымохода через перекрытие, необходимо приобрести проходной потолочный узел для дымохода в строительном магазине. Он представляет из себя короб, выполненный из минерита или металла, соединенного с пластиной из нержавейки. В центре конструкции имеется отверстие, в которое помещается сэндвич. Такое устройство выполняет, помимо прочего, еще и декоративную функцию. Пластина, прикрепленная к нему, закрывает потолочное отверстие, придавая ему более эстетичный вид. Кроме того, на эту пластину опирается утеплитель, которым заполняется место между элементами перекрытия и трубой.

Они бывают двух видов:

— с изоляцией, выглядящий как две пластины в сочетании с изолированной трубой;

— без изоляции, представляющий из себя короб, изготовленный из металла, который предстоит заполнять изоляционными материалами собственноручно и отверстие, предназначенное для установки труб.

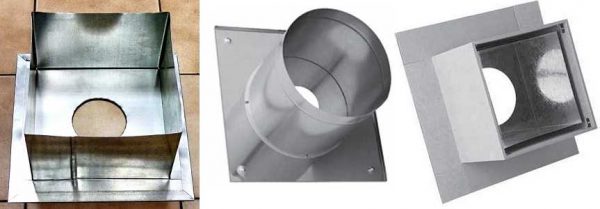

Разделки встречаются разных форм. Иногда они выглядят как металлический цилиндр, в таком случае пластина значительно превосходит его по габаритам. Если используется такое устройство, а потолочное отверстие имеет квадратную форму, то все равно необходимо соблюсти все перечисленные параметры, требуемые для обеспечения пожарной безопасности конструкции. При этом необходимо усилить защиту деревянных конструкций бани при помощи полосок металла.

https://youtube.com/watch?v=OloeKgcB2Yo

Установка готового переходника

  • Вырезать отверстие в потолке, учитывая габаритные размеры разделки;
  • При необходимости осуществить утепление;
  • Установить проходной узел дымохода в перекрытие;
  • Подвести трубу к потолку, при этом её длина должна быть на 100-150 мм меньше высоты;
  • Присоединить участок трубы, расположенный сверху крыши;
  • Произвести герметизацию всех стыков, возникших при осуществлении прохода дымовой трубы через деревянное перекрытие.

Установка переходника, выполненного собственноручно

Можно осуществить проведение дымохода через потолок в бане и без заводских узлов.

Рассмотрим, как изготовить потолочно проходной узел своими руками. Для этого потребуется:

— дымоходная труба;

— материал, выбранный для термоизоляции прохода трубы через потолок бани;

— пластины из металла.

Труба в бане через потолок и крышу устанавливается, следуя описанным ниже рекомендациям.

  • Вырезать в перекрытии отверстие, превышающее размер трубы на 13-18 мм;
  • В сделанное отверстие выводится один край трубы;
  • Изнутри помещения на потолок накладывается пластина;
  • Осуществляется утепление прохода дымохода через потолок. Оптимальным является изготовление теплоизоляции потолочно проходного узла из минерита.
  • Пространство, оставшееся между потолком и пластиной, необходимо также заполнить слоем утеплителя.
  • Пластина крепится с помощью саморезов.

Обдумывая, как установить трубу в бане через потолок, обязательно уделите внимание такому немаловажному фактору, как выбор подходящего места для прохода перекрытия для дымохода. Основная функция переходника — защита от возгорания

Основная функция переходника — защита от возгорания

Его можно установить либо прямо на коньке, обеспечив при этом хорошую тягу и отсутствие скопления осадков; либо рядом с коньком.

Разделка дымохода, установленная своими руками, потребует несколько больше времени, чем приобретенная в магазине, но поможет сэкономить средства, столь необходимые при строительстве.

Устанавливая разделку в потолочно – кровельное перекрытие, мастера часто сталкиваются с такой сложностью, как необходимость сделать дымоход в бане через потолок строго вертикально, разместив его при этом по центру прохода. Для этого можно порекомендовать использовать отвес. Его поднимают наверх и опускают в центр дымохода. Эту точку отмечают на потолке и используют в качестве соответствующей отметки перед тем, как сделать проход трубы через потолок бани.

Требования к дымоходам

Есть два основных требования к дымоходу:

  1. Он должен эффективно работать, удаляя продукты сгорания быстро и полностью. Для этого рассчитывают диаметр и длину трубы для конкретной печи. Печь в бане имеет простое устройство с прямым выводом продуктов сгорания (в отличие от комнатной печи, где для максимальной теплоотдачи дымоход имеет извилистые проходы – колодцы). Неэффективный дымоотвод грозит накоплением угарного газа, что является смертельно опасным для человека.
  2. Он должен быть безопасен. Все участки трубы изолируют от стен, потолка, кровли, в зависимости от того как монтируют дымоотведение. Требования пожарной безопасности включают в себя жесткие нормы по расстоянию от легко воспламеняющихся конструкций, соседних строений.

Дополнительные требования заключаются в качественной гидро и теплоизоляции трубы от перепадов температуры и воздействия внешней среды. Для соблюдения всех вышеизложенных требований к дымоходам разработаны нормы и правила монтажа, где указаны точные размеры и расстояния, которые соблюдают на этапе изготовления проекта дымоотвода.

Финальные работы

Разделка печной трубы на потолке или крыше своими руками окончена. Остается только просушить печь. Но перед этим проверяем тягу в трубе. Для этого подносим факел к открытой дверце топки, если пламя затягивает вовнутрь – тяга в норме. При недостаточной вентиляции потребуется удалить строительный мусор из труб и только после этого переходить к следующему этапу финала.

Закладываем в топку не больше 3 кг дров и подпаливаем из. Во время первого сжигания дров будет выгорать смазка, грязь и лакокрасочные материалы с поверхностей печи, и удаляться влага из кирпичей. Поэтому рекомендуем открыть окна и двери.

После остывания поверхностей проводим 2 сушку печи и проверяем все стыки и сам дымоход на герметичность, и отсутствие просечек газов в помещение. Возможные неисправности устраняем и только после окончательной проверки можно приступать к эксплуатации печей.

Только качественно выполнив основные этапы работ, проведя внимательную проверку готового дымохода, вы сможете обезопасить свой дом от пожаров и вдыхать ароматный запах горящих дров, а не угарного газа, валящего из щелей дымохода.

Что представляет собой сэндвич-дымоход

По-другому конструкции этого типа называют также модульными дымоходами. Использоваться такие трубы могут при установке котлов и печей как для отопления жилых домов, так и бань. Собираются дымоходы этой разновидности путем вставки друг в друга отдельных частей методами «по конденсату» или «по дыму».

Изготавливаться элементы сэндвич-труб могут из нержавеющей или оцинкованной стали. Первый вид конструкций владельцами загородных домов используется чаще всего. Оцинкованные дымоходы, поскольку цинк способен выгорать при высоких температурах, применяются в основном только при установке газовых котлов или бойлеров.

Свое оригинальное название трубы этого типа получили за многослойность. При сборке таких конструкций на заводе на основную дымоотводящую трубу надевают еще одну, выполняющую роль защитного кожуха. Между вставленными друг в друга трубами при этом монтируется еще и минеральная вата.

Основным преимуществами сэндвич-дымоходов, в сравнение с обычными одностенными конструкциями, считается то, что внутри них в процессе эксплуатации не образуется конденсата. В таких дымоходах никогда не скапливаются кислоты и не откладывается сажа. Соответственно, и срок службы у отводящих отработанные газы конструкций этого типа довольно-таки большой.
