Падение давления в отоплении при использовании двухконтурных котлов

5 Как стравить воздушный карман из радиатора и не потерять давление

Для начала вам нужно определить месторасположение воздушного кармана. Он легко локализуется по характерному булькающему звуку, сопровождающему течение теплоносителя сквозь завоздушенную область. После этого было бы неплохо записать начальное давление, считав показания на манометре. Мы будем ориентироваться на этот показатель перед тем, как поднять давление в котле, после устранения воздушного пузыря.

Далее подставьте под краник Маевского завоздушенной батареи ведро или тазик и поверните его вентиль по стрелке в нужную сторону. Сквозь отверстие в кранике сначала пойдет воздух (с шипением, как из спускаемого воздушного шарика), а затем закапает вода. Но не спешите закрывать кран – после небольшой порции воды из батареи опять пойдет воздух. Перекройте вентиль, только убедившись в том, что из краника идет одна вода.

Кран Маевского

Потом считайте текущее значение давления на манометре (оно будет меньше начального) и откройте вентиль подачи воды в разводку из водопровода, отслеживая показания манометра. Как только они приблизятся к начальной отметке (мы ранее записали ее), закройте вентиль подачи воды. Теперь включите котел (насос) и прислушайтесь к шуму в батареях. Если вы услышали журчание или бульканье, проделайте все вышеописанные манипуляции с самого начала – до полного исчезновения булькающих звуков при движении воды по трубам и батареям.

Как поднять давление в котле

Если причина заключается в неисправности расширительного бака, то неверно был подсчитан его объём либо повреждена мембрана. В таком случае следует либо более точно вычислить требуемый объём, либо просто заменить бачок.

Если давление стало сбрасываться сразу после первичного запуска, то это нормально. В контуре, совсем недавно заполненном водой из водопровода, присутствует большое количество воздуха. Со временем он превратится в пузырьки и выводится из трубопровода, а параметры контура придут в норму. Для более быстрого выведения пузырьков используется ручной спускник воздуха.

Перед тем как поднять давление, необходимо проверить герметичность системы

Перед проведением мероприятий по повышению давления в системе необходимо убедиться в её герметичности. Для этого нужно осмотреть следующие её части:

• отопительные приборы — часто протечки появляются в местах стыковки с трубами, возможны и протечки, возникающие между раздельными секциями;
• трубы — даже совсем мелкие трещины часто могут приводить к утечке теплоносителя;
• фитинги — нередко являются причиной протечек;
• котлы — модели с двумя контурами имеют сложное внутреннее строение: так, следует внимательно произвести осмотр циркуляционного насоса, трехходового клапана и теплообменника.

Настройка и устранение неисправностей

Поддерживать давление в системе отопления невозможно без соблюдения правил её заполнения. Делать это нужно при минимальном напоре и с открытыми клапанами для стравливания воздуха в радиаторной сети. Петли тёплого пола заполняют поочередно, иначе из-за разницы в длине непременно происходит вымещение воздуха в более длинные змеевики. После того, как система наполнена, её опрессовывают двукратным рабочим давлением и следят за показаниями манометров в течение определённого времени. Обычно для опрессовки достаточно давления системы водоснабжения, в ином случае приходится пользоваться ручным плунжерным гидронасосом. После проверки давление снижают до минимального, система нагревается до максимальной рабочей температуры, по завершении прогрева всего объёма теплоносителя измеряется давление: оно должно быть меньше предельного на 20–30%.

Снижение давления со временем — привычное дело для систем, заправленных свежей водой. Из неё выделяется растворенный кислород, соответственно со временем общий объём теплоносителя снижается. Нужно просто периодически подпитывать систему, пока эффект не исчезнет сам по себе. Повышение давление — явный признак неправильного расчёта расширительного бачка, его объём нужно увеличить. Небольшие перепады в пределах 10–15% рабочего давления считается вполне нормальным, это связано с линейным расширением труб. Если же скачки давления при нагревании и остывании системы выходят за пределы 30% от номинала, это свидетельствует либо о порче мембраны в бачке, либо о наличии в системе воздушных пробок.

Причины падения давления

Одной из самых распространенных причин возникновения данной ситуации являются перебои в электросети или полное ее отключение. Таки образом, система перестает работать, а соответственно датчики давления стремятся к нулю.

Чтобы препятствовать этому можно воспользоваться альтернативными источниками питания. Если же электричество исчезает ненадолго, то стоит лишь дождаться его подачи.

1. Проверьте конструкцию на отсутствие протечек (давление всегда падает, если есть утечка теплоносителя. В этом случае вы можете самостоятельно решить проблему путем протирания стыка бумажной салфеткой).
2. Сброшены настройки расширительного бака (если утечка не обнаружена, то наиболее вероятны проблемы с бачком).

Протечка в отопительной системе

Дело в том, что при нагревании вода незначительно увеличивается в размерах (на 3,7%), создавая, тем самым, дополнительное давление в системе. Излишек, появившийся в результате нагревания, поднимается в бак, и спускается из него в случае понижения температуры теплоносителя.

Как понять, что причиной, почему не продавливает систему отопления, является именно расширительный бачок? Это довольно просто. При нагреве воды давление может подниматься, в результате чего происходит аварийное снижение давления в баке посредством специального клапана.

Соответственно, после охлаждения теплоносителя давление оказывается на уровне, который ниже необходимого

Для того чтобы отрегулировать расширительный бачок, следует обратить внимание на его технические характеристики – там указан необходимый уровень давления. А далее регулировка давления в системе отопления производится по простой инструкции:

• полностью перекрываем краны системы и на контуре подачи, и на контуре обрата;
• при помощи сливного штуцера котла полностью спускаем воду;
• посредством ниппеля выпускаем весь воздух из расширительного бака;
• при помощи подсоединенного автомобильного насоса поднимаем давление в расширительном баке до 1,5 бар. При этом не следует переживать, если из штуцера будет наблюдаться вытекание воды;
• повторно спускаем воздух;
• если к баку подходит шланг от котла – отсоедините его. Это позволит слить остаток воды. После полного удаления теплоносителя шланг следует подсоединить обратно;
• при помощи автомобильного насоса вновь поднимаем давление в баке до уровня, рекомендованного инструкцией;
• закрываем штуцер, через который проводился слив воды;
• открываем краны и заполняем системы водой.

Принцип работы расширительного бачка

После всех указанных манипуляций можно включать котел. В случае если все сделано правильно, стрелка манометра будет находиться в пределах зоны, которая окрашена зеленым – давление в системе нормальное и о том, как это, когда скачет давление в системе отопления – вы уже не должны знать.

Для чего необходимо избыточное давление

Представим себе систему отопления с открытым расширительным баком. В верхней её части теплоноситель находится под давлением около 100 кПа или 10,2 м водного столба. В отличие от верхней границы наполнения, находящейся под нормальным атмосферным давлением, в нижней части теплоноситель сдавлен ещё сильнее, разница как раз равна перепаду высоты и выражается в метрах водяного столба. Свои коррективы могут вносить как изменения атмосферного давления и высота над уровнем моря, так и плотность теплоносителя. Однако на практике столь малыми погрешностями пренебрегают.

В нормальном режиме работы такой системы происходит нагрев значительного объёма воды внутри теплообменника котла. Нагрев сопровождается расширением, из-за чего порция воды с более высокой температурой оказывает дополнительное давление на соседний объём теплоносителя. При этом жидкость с меньшей плотностью устремляется вверх: сила давления нагретого теплоносителя суммируется с давлением атмосферы и внутренним давлением системы, что позволяет проталкивать теплоноситель по замкнутому контуру. Чем выше скорость движения теплоносителя, тем сильнее выражен конвекционный эффект и наоборот.

Что же происходит в так называемых закрытых системах отопления? В них теплоноситель изолирован от атмосферы, вследствие чего на верхней границе наполнения давление практически нулевое, а в самой нижней точке — равное фактической высоте столба жидкости. Повышение давления вследствие расширения воды не всегда позволяет преодолеть гидродинамическое сопротивление системы, ведь при расширении вода продавливается в обоих направлениях, её расширение вниз не компенсируется дополнительным давлением.

Для любого теплоносителя свойственно увеличение объёма в ходе нагрева. В закрытой системе отопления это однозначно приводит к повышению давления

Запустить такую систему удаётся только при условии быстрого нагрева большого количества теплоносителя, что невозможно в современных системах отопления, характеризующихся малым водоизмещением и условным проходом труб. Таким образом избыточное давление в системе служит своего рода заменой атмосферному, существенно облегчая естественную конвекцию и работу устройств принудительной циркуляции.

Конечно, давление в системе отопления не обязательно должно быть эквивалентным в разных её точках. В теплообменнике и на возвратном патрубке котла регистрируются наиболее высокие показатели, чуть меньшее давление можно зафиксировать на входе циркуляционного насоса и самое маленькое — на наиболее удалённом и высоком участке подающей магистрали. Одна из главных задач инженера-теплотехника заключается в обеспечении избыточного давления внутри системы отопления и слежении, чтобы в различных её узлах соблюдался перепад, вписывающийся в установленные нормы.

Диаметр труб, а также степень их износа

Необходимо помнить о том, что нужно учитывать и размер трубы. Зачастую жильцы устанавливают необходимый им диаметр, который практически всегда несколько больше стандартных размеров. Это приводит к тому, что давление в системе несколько снижается, что обусловлено большим количеством теплоносителя, который поместится в систему. Не забывайте и о том, что в угловых комнатах напор в трубках всегда меньше, так как это самая удаленная точка трубопровода. На то, каким будет давление в системе отопления дома, влияет и степень износа труб и радиаторов. Как показывает практика, чем старше батареи, тем хуже. Конечно, менять их каждые 5-10 лет может далеко не каждый, да и нецелесообразно этого делать, но вот время от времени проводить профилактику не помешает. Если же вы переезжаете на новое место жительства и знаете, что система отопления там старая, то лучше сразу поменяйте ее, так вы избежите многих неприятностей.

Потери давления при остывании. Что делать, если оно пропало

Не менее распространённая проблема — скачки давления в зависимости от работы котла. При его отключении или переводе на режим ГВС показатели могут снижаться до 1 или 0 атм.

В таких случаях требуется его нормализация в расширительном баке, включающая следующие этапы:

1. Перекрытие кранов на баке с последующим сливом теплоносителя. После этого этапа давление должно полностью упасть.
2. Открыть сливной штуцер и замерять при помощи манометра давление в баке.
3. Насосом закачать в бак воздух, пока из штуцера не перестанет капать вода.
4. Спустить предварительно закачанный воздух.
5. Накачать бак воздухом снова до того момента, пока давление не будет равно 80% от рабочего значения.
6. Закрыть штуцер и запитать котёл.

НАСТРОЙКА РАСШИРИТЕЛЬНОГО БАКА

Второе, на что следует обратить внимание при падении давления в системе отопления – это правильная работа расширительного бака. Как известно, жидкости при нагревании увеличивают свой объём. Вода, например, при температуре 90 градусов имеет коэффициент расширения, равный 3,59 %

Поэтому, чтобы в системе отопления не создавалось избыточного давления, используют расширительные баки. При нагревании жидкости излишний объём должен заходить в расширительный бак, тем самым стабилизируя давление, а когда вода остывает, она выходит из бака, заполняя систему. Таким образом, давление в отопительной системе во время работы котла сохраняется в допустимых пределах. В двухконтурных котлах расширительные баки уже установлены в самом котле

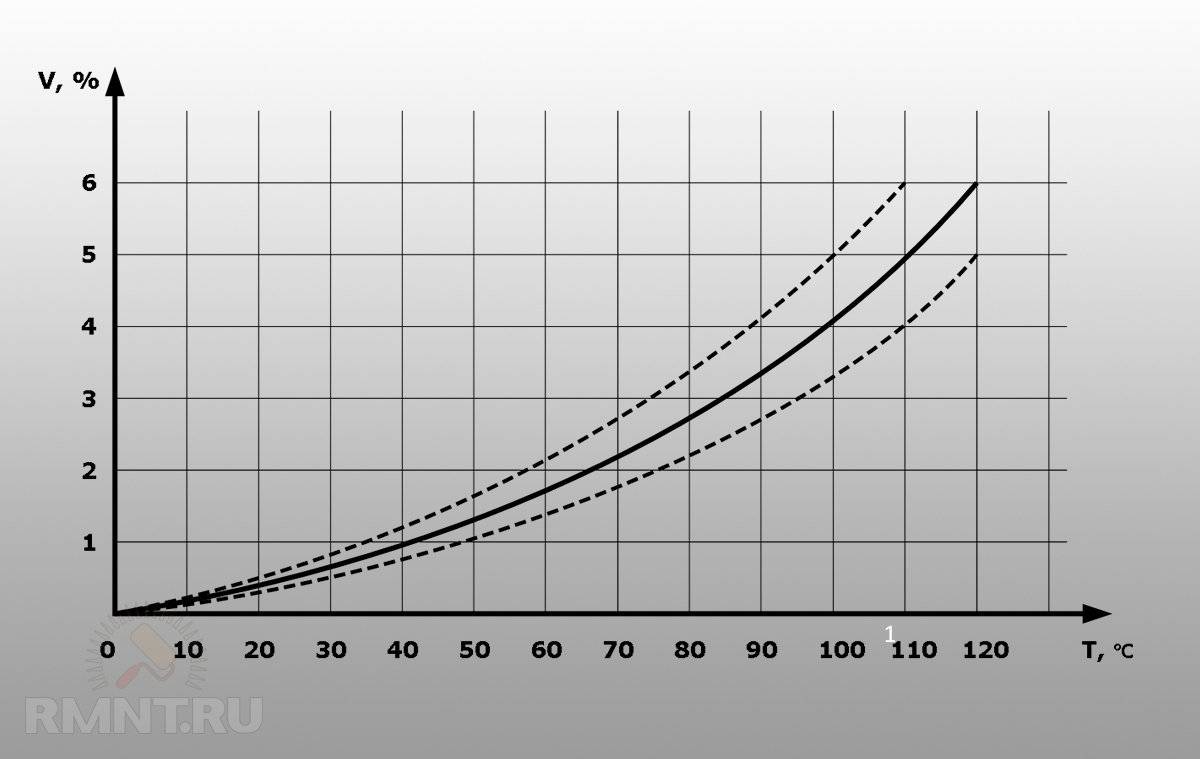

Вода, например, при температуре 90 градусов имеет коэффициент расширения, равный 3,59 %. Поэтому, чтобы в системе отопления не создавалось избыточного давления, используют расширительные баки. При нагревании жидкости излишний объём должен заходить в расширительный бак, тем самым стабилизируя давление, а когда вода остывает, она выходит из бака, заполняя систему. Таким образом, давление в отопительной системе во время работы котла сохраняется в допустимых пределах. В двухконтурных котлах расширительные баки уже установлены в самом котле

Как известно, жидкости при нагревании увеличивают свой объём. Вода, например, при температуре 90 градусов имеет коэффициент расширения, равный 3,59 %. Поэтому, чтобы в системе отопления не создавалось избыточного давления, используют расширительные баки. При нагревании жидкости излишний объём должен заходить в расширительный бак, тем самым стабилизируя давление, а когда вода остывает, она выходит из бака, заполняя систему. Таким образом, давление в отопительной системе во время работы котла сохраняется в допустимых пределах. В двухконтурных котлах расширительные баки уже установлены в самом котле.

Указывать на неправильную работу расширительного бака может то, что при нагревании давление резко возрастает, даже возможен аварийный сброс воды через предохранительный клапан, а при остывании стрелка манометра опускается вниз до такой степени, что приходиться подпитывать систему. В этом случае нужно отрегулировать работу расширительного бака.

В инструкции к котлу указано, какое давление воздуха должно быть в расширительном бачке. Поэтому, для правильной работы бака это давление нужно установить. Для этого:

    1. Перекроем краны подачи воды и обратки.

    2. Найдём на котле сливной штуцер,

  откроем     его и сольём воду.

3. Найдём на расширительном баке ниппель, как на велосипедном колесе и спустим весь воздух.

 4. Подсоединим автомобильный насос к расширительному баку и накачаем его до 1,5 бар, при этом из сливного штуцера может выходить вода.

    5. Опять спустим воздух.

6. Если к бачку подходит шланг от котла, отсоединим его, нужно вылить из бака всю воду.

    7. Присоединяем шланг обратно.

    8. Накачиваем расширительный бак давлением согласно инструкции к котлу

(в нашем случае это 1 бар).

   9. Закрываем сливной штуцер.

   10. Открываем все краны.

  11. Заполняем систему отопления водой под давлением 1-2 бар.

12. Включаем котёл и проверяем. Если при нагреве воды стрелка манометра находится в пределах зелёной зоны, значит, мы всё сделали правильно.

Как избежать попадания воздуха в отопительную систему?

Совершенно избежать попадания в систему воздуха очень сложно, но можно свести проблему к минимуму и научиться легко и быстро устранять пробки:

1. Нужно следить за исправностью и герметичность всех стыков, запорной арматуры и т. д.
2. Перед запуском системы, в неё при помощи компрессора нагнетают воздух под давлением на 20 % большим, чем рабочее. Замеры с манометра снимаются в начале теста и по истечении 20 минут. Если показатель не изменился – утечек нет, система герметична. Об утечке скажет стрелка манометра, а также характерный свист. Чтобы окончательно убедиться, что место утечки найдено, его смазывают густым мыльным раствором.
3. Заполнять систему нужно холодной водой и плавно. После заполнения, воздух несколько раз спускают при помощи воздухоотводчиков и кранов Маевского. Каждый раз после спуска в систему доливают воду.
4. Рекомендуется использовать нержавеющие или биметаллические радиаторы отопления.
5. Советуется также не менять теплоноситель слишком часто. В свежей порции воды, всегда есть примеси кислорода.
6. Для спуска воздуха установить воздухоотводчики на всех проблемных участках и регулярно ими пользоваться. Или снабдите радиаторы автоматическими приборами и следите за их исправностью.

Адаптационный период системы, в течение которого нужно вновь и вновь спускать воздух и подливать воду – несколько дней.

Почему мощность падает при включении горячей воды?

Каждая система отопления может отличаться от другой, даже выполненные по единому проекту. Особенно это проявляется в частных строениях.

Правила, СанПиН, СНиП и другие, запрещают использовать систему отопления для подачи горячей воды в жилище. Однако, когда есть отопление, но нет горячей воды, соблазн использовать воду из отопления велик.

И люди вкручивают, вместо воздушников, водоразборные краны. Встречаются случаи, когда к отоплению подключают даже душ. При отборе теплоносителя на бытовые нужды, и отсутствии автоматической подпитки, напор будет снижаться.

А в чем опасность понижения давления? Кратко перечислим возможные последствия:

1. возможно завоздушивание системы;
2. завоздушивание может привести к прекращению циркуляции;
3. при отсутствии циркуляции, тепло перестанет поступать в помещения;
4. при отсутствии циркуляции, возможен перегрев теплоносителя в котле, вплоть до закипания и парообразования;
5. закипание и парообразование в котле может привести к резкому росту давления с возможным разрывом элементов котла;
6. попадание воды или пара в котел, при разрыве теплообменника, может привести к взрыву газообразного или жидкого топлива;
7. перегрев элементов котла может вызвать их деформацию, которую будет невозможно исправить, котел придет в негодность;
8. утечка теплоносителя может причинить ущерб имуществу, и даже вред здоровью от ожогов.

Это не полный перечень, но и его достаточно, чтобы понимать, какую опасность несет снижение давления в отоплении.

Подготовка к работе

Высверленные в плитке отверстия замаскировать или заделать без следов практически невозможно, а подправить их сложнее, чем сделать новые. Поэтому тщательная разметка перед началом работы обязательна.

Для этого есть ряд полезных приспособлений. Например, маркер для отверстий Карго.

Также в помощь плиточникам продавцы Алиэкспресс предлагают ряд других нужных вещиц. Впрочем, сделать подобные подвижные трафареты можно и самостоятельно – было бы желание.

В этом видео показаны и другие варианты получения точной линии (линий, отверстий) для подрезки плитки.

Другой способ точного получения наметки для отверстий – с помощью лазерной рулетки.

Плитку сверлят либо после укладки на стену, либо до. Вариант с предварительным сверлением лучше, поскольку в этом случае испорченный образец легко заменить (конечно, при наличии запаса)

Если же возможности распланировать размещение выводов коммуникаций, подвесной мебели и крепящихся к стене аксессуаров нет, стоит удвоить осторожность при сверлении

3 Что предпринять для устранения разгерметизации труб и радиаторов

Эта проблема решается просто: на трещины в трубах накладываем заплатки, а ослабленные фитинги подтягиваем, восстанавливая герметичность стыков. Поэтому, если причиной, из-за которой падает давление в газовом котле, является прохудившаяся труба или плохо затянутый стык, то на устранение такого дефекта вы потратите намного меньше времени, чем на обнаружение места утечки.

На трещины в трубах накладываются заплатки

Заплатка на полимерную трубу вырезается из обрезка арматуры и наклеивается на место утечки с помощью специального состава, адаптированного под полипропилен или полиэтилен. Медную трубу можно запаять, стальную – заварить. Если под рукой нет ни клея, ни сварочного аппарата, ни паяльника – возьмите два винтовых хомута и резиновую заплатку, вырезанную из старой велосипедной или автомобильной камеры. Прижмите заплатку к трещине и притяните к телу трубы хомутами.

Скол или трещину на батарее можно убрать с помощью сварки, пайки. Если у вас нет ни навыков, ни сварочного оборудования, воспользуйтесь эпоксидным составом «жидкая сварка», который наклеивается на место протечки и прижимается к трубе струбциной или винтовым хомутом. С подтекающим стыком поступают еще проще. Цанговые зажимы затягивают потуже, до характерного скрипа, сигнализирующего о начале деформации тела трубы. С резьбовыми сгонами поступают наоборот – отвинчивают контргайку, накручивают на патрубок несколько витков ФУМ или пропитанной силиконом пакли и затягивают прижимную гайку на старое место.

Определяющие факторы: мощность расширительного бачка, тип системы и другое

Давление в отопительной системе зависит от нескольких факторов:

1. Мощность оборудования. Статическое задаётся высотой многоэтажного дома или подъёмом расширительного бака. Динамическая составляющая в большей степени определяется мощностью циркуляционного насоса и в меньшей степени ― мощностью отопительного котла.

При обеспечении нужного давления в системе учитывают появление препятствий для движения теплоносителя в трубах и радиаторах. При длительной эксплуатации в них накапливается накипь, окислы и осадок. Это ведёт к уменьшению диаметра, а значит, к повышению сопротивления движению жидкости. Особенно заметно при повышенной жёсткости (минерализации) воды. Для устранения проблемы периодически проводят тщательную промывку всей отопительной конструкции. В регионах, где вода жёсткая, устанавливают очистные фильтры для горячей воды.

Нормирование рабочего давления в многоквартирных домах

Многоэтажные дома подключаются к центральному отоплению, где теплоноситель поступает от ТЭЦ, или к домовым котельным. В современных отопительных системах показатели поддерживается в соответствии с ГОСТ и СНиП 41-01-2003. Нормальное давление обеспечивает температуру в помещениях 20—22 °С при влажности 30—45%.

В зависимости от этажности здания установлены следующие нормы:

• в домах высотой до 5 этажей 2—4 атм;
• в зданиях до 10 этажей 4—7 атм;
• в сооружениях выше 10 этажей 8—12 атм.

Важно обеспечить равномерный обогрев квартир, расположенных на разных этажах. Нормальным считается условие, когда разница между рабочими давлениями на первом и последнем этаже многоэтажного дома составляет не более 8—10%

Нормальным считается условие, когда разница между рабочими давлениями на первом и последнем этаже многоэтажного дома составляет не более 8—10%.

В периоды, когда отопление не нужно в системе поддерживаются минимальные показатели. Оно определяется по формуле 0,1(Нх3+5+3), где Н — количество этажей.

Кроме этажности здания, величина зависит от температуры входящего теплоносителя. Установлены минимальные значения: при 130 °С ― 1,7—1,9 атм., при 140 °С ― 2,6—2,8 атм. и при 150 °С ― 3,8 атм.

Внимание! Важную роль в эффективности отопления играет периодическая проверка рабочих показателей. Контролируют их в отопительный сезон и в межсезонье

Во время эксплуатации контроль ведётся по манометрам, установленным на входе и выходе схемы отопления. На входе величина поступающего теплоносителя должна соответствовать установленным нормам.

Проверяют разницу давлений на входе и выходе. В норме перепад составляет 0,1—0,2 атм. Отсутствие перепада указывает на отсутствие движения воды на верхние этажи. Увеличение разницы свидетельствует о наличии утечек теплоносителя.

В тёплое время года отопительную систему проверяют с помощью опрессовок. Обычно тестирование обеспечивается холодной водой, прокачиваемой насосом. Разгерметизация системы фиксируется при падении показателей в течение 25—30 минут на величину свыше 0,07 МПа. Нормой считается падение на 0,02 МПа в течение 1,5—2 ч.

Фото 1. Процесс опрессовки системы отопления. Используется электрический насос, который подключен к радиатору.

Какое оптимальное давление должно быть в закрытой системе отопления

Выше рассмотрено отопление «многоэтажек», которое обеспечивается по закрытой схеме. При обустройстве закрытой системы в частных домах существуют нюансы. Обычно используют циркуляционные насосы, которые поддерживают нужные показатели. Главное условие их установки ― создаваемое давление не должно превышать показатели, на которые рассчитан отопительный котёл (указывается в инструкции на оборудование).

В то же время оно должно обеспечивать движение теплоносителя по всей системе, при этом разница температуры воды на выходе из котла и в точке возврата не должна превышать 25—30 °С.

Для частных, одноэтажных строений нормой считается давление в закрытой системе отопления в пределах 1,5—3 атм. Длина трубопровода при самотёке ограничивается 30 м, а при использовании насоса ограничение снимается.

Классификация давления в закрытом отопительном контуре

В отопительном контуре существует три разновидности давления:

1. Статические показатели характеризуют силу, с которой водяной столб определенной высоты давит на стенки трубопроводов. Этот параметр оценивается только в состоянии покоя теплового носителя.
2. Динамические показатели измеряются в процессе циркуляции теплоносителя в сети. В этом момент жидкость оказывает давление на стенки трубопроводов с большей силой, чем в состоянии покоя.
3. Рабочее давление характеризует предельные показатели манометра, при которых сети могут работать в нормальном режиме. Превышение этих значений может привести к аварийной ситуации.

Устройство системы водяного отопления частного дома

Речь не идёт о системах атмосферного или открытого типа, когда движение потока теплоносителя обусловлено только подъёмом воды на высоту расширительного бака.

Хорошее давление набирается только в системах закрытого типа с герметичным расширителем и циркуляционным насосом.

Грамотное расположение элементов и их расчёт – залог правильного функционирования системы.

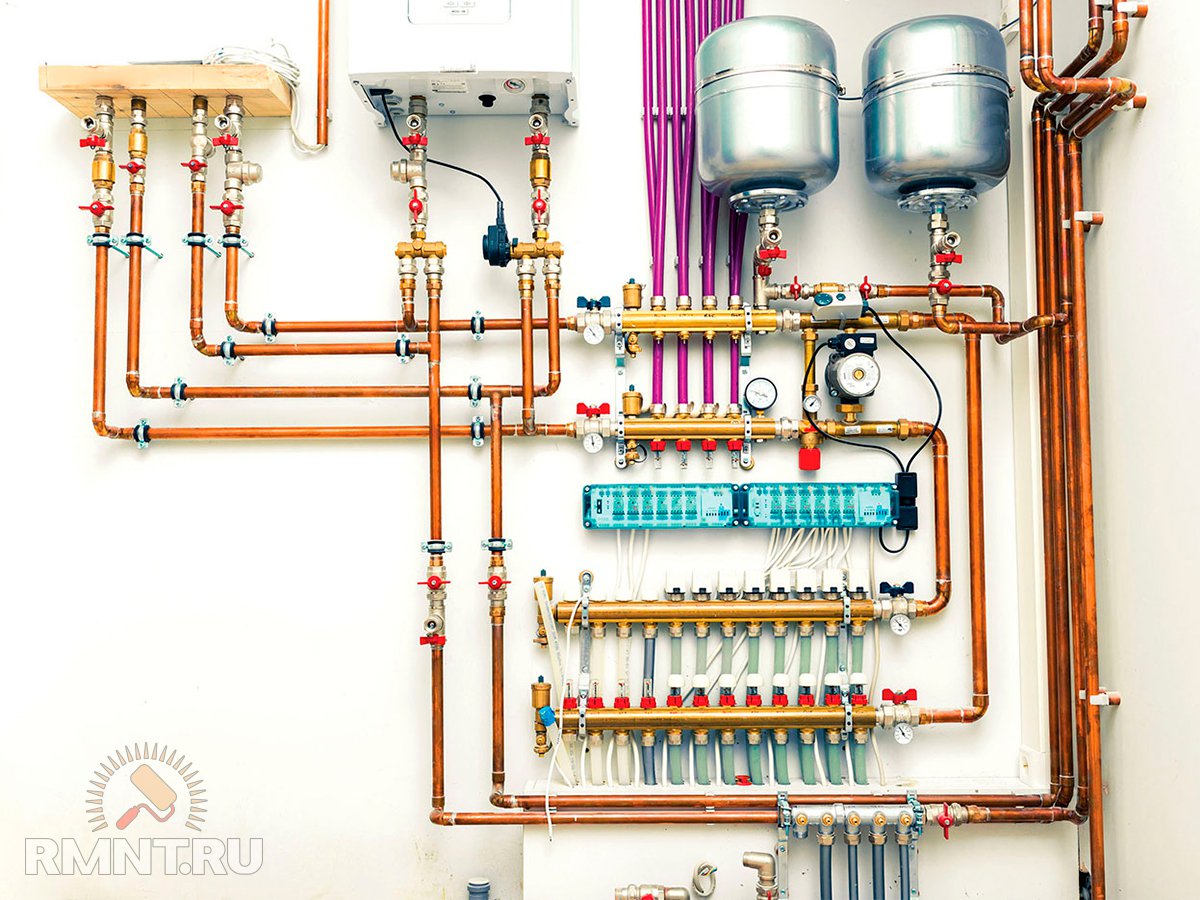

Схема водяного отопления

Отопительный котёл располагается в начале. Потом идут трубы и радиаторы, затем расширительный бак (традиционно его ставят перед котлом, хотя закрытый бак может быть в любой точке), а затем циркуляционный насос. Расположение насоса за баком, перед котлом – наиболее оптимально и продлевает его долголетие.

Нормой для частной отопительной системы является давление около 1,5 – 2 Атм.

6 Мы его теряем, или почему давление падает

У постепенного или резкого снижения давления в автономной системе может быть две основных причины:

• неисправность теплообменника,
• одна или несколько утечек в контуре.

Любое повреждение котла нужно диагностировать и оперативно ремонтировать. Среди причин потери давления могут быть загрязнение, микротрещины, высокий износ, недоработка производителя и, опять же, дефекты расширительного бачка. Любая поломка устраняется соответствующим образом.

Нередко же причиной падения давления становятся утечки. Слабых мест немало – это и некачественная спайка пластиковых или металлических труб контура, и неплотные соединения с радиаторами, и прорывы изношенных труб, и трещины в резиновой мембране расширительного бачка, когда теплоноситель попадает и остается в камере для воздуха.

В последнем случае обнаружить утечку можно самостоятельно: достаточно нажать на золотник, с помощью которого в камеру нагнетается воздух. Капающая или текущая изнутри вода подтвердит вашу догадку.

Найти течь в трубопроводе, который часто скрыт внутри пола или стен, достаточно сложно. Для начала стоит осмотреть видимые участки

Обратите внимание на пол, даже если он сухой, в местах протечек могут оставаться пятна от высохшей воды. Отложения солей или ржавчины на местах соединений также могут говорить о потере герметичности

Если конструкция контура позволяет, можно поочередно отключать отдельные участки сети, так поломку найти будет проще.

В случаях скрытого трубопровода или безрезультатности визуального осмотра потребуется опрессовка. Самостоятельно ее выполнить довольно сложно, поскольку требуются и навык, и специальное оборудование. Сначала из системы сливают теплоноситель, котел и радиаторы изолируют, в контур компрессором под давлением нагоняют воздух. В конечном результате давление в сети должно быть на 20 процентов выше рабочей нормы. В таком состоянии систему оставляют на несколько часов и вновь измеряют давление. Если оно упало, надо искать места разгерметизации. Для этого видимые швы можно смазать мыльным раствором, выходящий воздух выдаст себя пузырьками. Подскажет места утечек и характерное шипение.

Места поломок дополнительно уплотняют или же заменяют вышедший из строя участок на новый.

Каковы причины?

Наиболее распространенной причиной того, что падает давление в системе отопления, является банальное отключение электричества. То есть, система попросту не работает – и датчики давления ничего выше 0 показать просто не могут. Выход и ситуации весьма прост – использовать альтернативные источники электропитания. Или же в случае если отключения электричества бывают крайне редки и весьма непродолжительны – просто дождаться, пока питание вновь появится.

Что делать, чтобы такого не случилось? Есть несколько довольно простых и, в то же время, весьма действенных рекомендаций, которые помогут своевременно восстановить работу двухконтурной системы.

Прежде всего, следует тщательно проверить ее – нет ли протечек. Ведь во многом падение давления в системе отопления сигнализирует именно о том, что появилась именно такая незначительная поломка. В большинстве случаев устранить протечку любой хозяин сможет своими руками, не прибегая к услугам мастера. Наиболее простой способ определения протечки – просто протереть стык (соединение, сгон) обычной бумажной салфеткой. Порой протечка незначительна, и под  поврежденным местом не образуется лужа – а, вместе с тем, давление существенно падает. К счастью, устранить протечку не составит труда.

Протечка системы отопления

Еще одной причиной, почему упало давление в системе отопления, может являться сбой настроек расширительного бака

Поэтому если проверка системы на наличие протечек не дала результата, обратите внимание на работу бака

Дело в том, что при нагревании вода незначительно увеличивается в размерах (на 3,7%), создавая, тем самым, дополнительное давление в системе. Излишек, появившийся в результате нагревания, поднимается в бак, и спускается из него в случае понижения температуры теплоносителя.

Показания манометра при разном состоянии расширительного бачка

Как понять, что причиной, почему не продавливает систему отопления, является именно расширительный бачок? Это довольно просто. При нагреве воды давление может подниматься, в результате чего происходит аварийное снижение давления в баке посредством специального клапана. Соответственно, после охлаждения теплоносителя давление оказывается на уровне, который ниже необходимого

Для того чтобы отрегулировать расширительный бачок, следует обратить внимание на его технические характеристики – там указан необходимый уровень давления. А далее регулировка давления в системе отопления производится по простой инструкции:

• полностью перекрываем краны системы и на контуре подачи, и на контуре обрата.
• при помощи сливного штуцера котла полностью спускаем воду.
• посредством ниппеля выпускаем весь воздух из расширительного бака.
• при помощи подсоединенного автомобильного насоса поднимаем давление в расширительном баке до 1,5 бар. При этом не следует переживать, если из штуцера будет наблюдаться вытекание воды.

Закачка воздуха в систему отопления с помощью автомобильного насоса

• повторно спускаем воздух.
• если к баку подходит шланг от котла – отсоедините его. Это позволит слить остаток воды. После полного удаления теплоносителя шланг следует подсоединить обратно.
• при помощи автомобильного насоса вновь поднимаем давление в баке до уровня, рекомендованного инструкцией.
• закрываем штуцер, через который проводился слив воды.
• открываем краны и заполняем системы водой.

После всех указанных манипуляций можно включать котел. В случае если все сделано правильно, стрелка манометра будет находиться в пределах зоны, которая окрашена зеленым – давление в системе нормальное и о том, как это, когда скачет давление в системе отопления – вы уже не должны знать.

Как устроена система водяного отопления частного дома?

Основным оборудованием при монтаже отопления является котел. Он необходим для передачи тепловой энергии, которая выделяется в процессе горения топлива, теплоносителю, движущемуся по трубам.

В зависимости от вида котла в качестве топлива можно использовать:

• природный газ;
• дрова;
• каменный уголь;
• торф.

Разработаны и успешно применяются схемы отопления, где в качестве источника тепла используют электричество. Но этот метод дорогой, хотя и самый безопасный.

Работа расширительного бака

Прибор стабилизации давления имеет мембрану, которая разделяет рабочее пространство с воздухом. Функция расширительного бака в системе отопления состоит в том, чтобы принимать излишний теплоноситель, который образуется из-за расширения при нагреве, и отдавать его назад в систему при охлаждении.

Вода при нагревании расширяется, и напор во всех трубах и приборах отопления увеличивается, а лишний объем перетекает в бачок. При этом происходит растяжение мембраны, и объем воздуха уменьшается, то есть он сжимается. При этом давление в системе повышается.

При снижении температуры теплоносителя его объем в системе падает, давление снижается, и таким образом вода, которая раньше была принята в бачок, выталкивается из него сжатым воздухом.

Нагрев воздуха в помещении

Трубы разводят к радиаторам различными способами

Обогрев помещения происходит благодаря радиаторам, установленным в каждой комнате. В зависимости от применяемого материала они могут быть стальными, алюминиевыми, чугунными и биметаллическими. Отличной теплоотдачей и прекрасным внешним видом обладают батареи из биметалла.

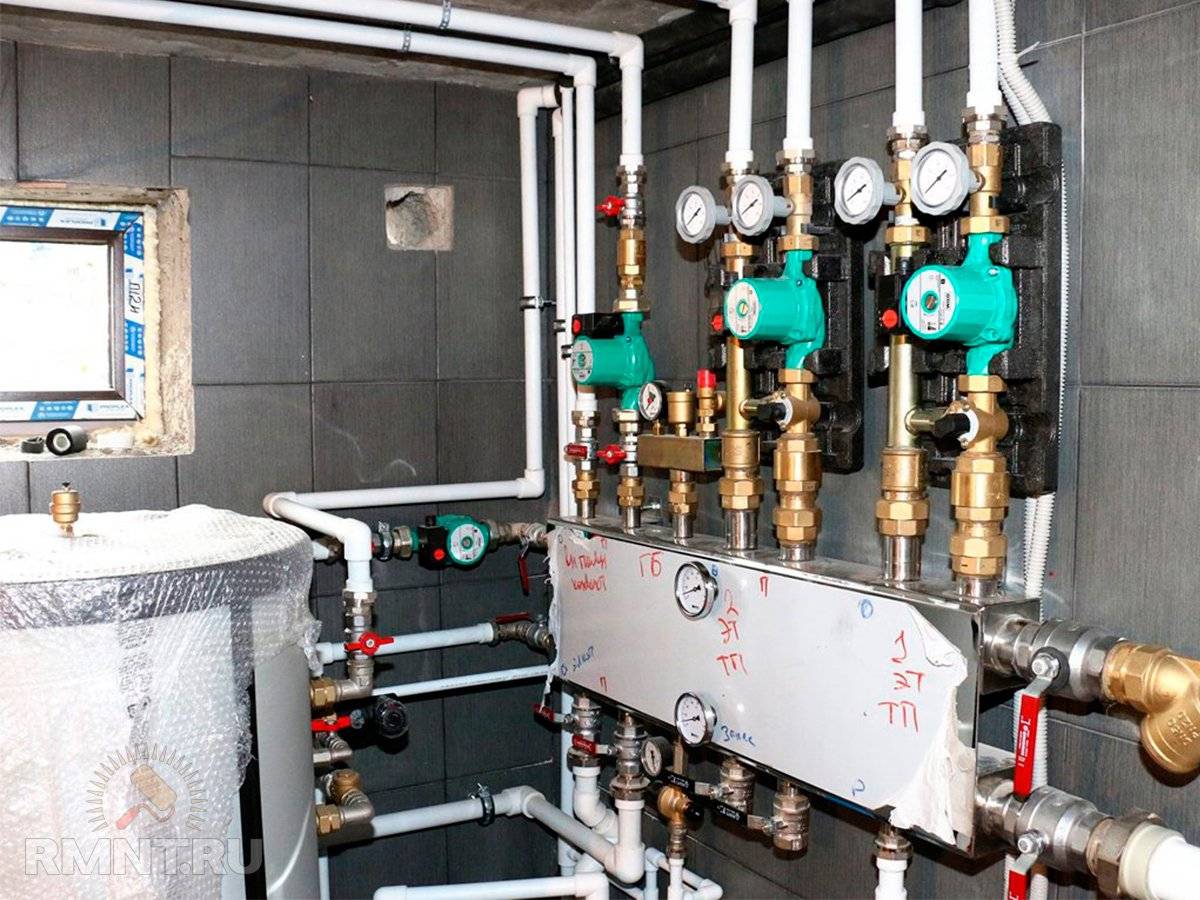

Поступление воды в приборы отопления происходит по разветвленной системе труб. Чтобы обеспечить равномерное и быстрое перемещение теплоносителя, а также рабочее давление в системе отопления, применяют циркуляционный насос. Также существуют системы с самотечным движением воды.

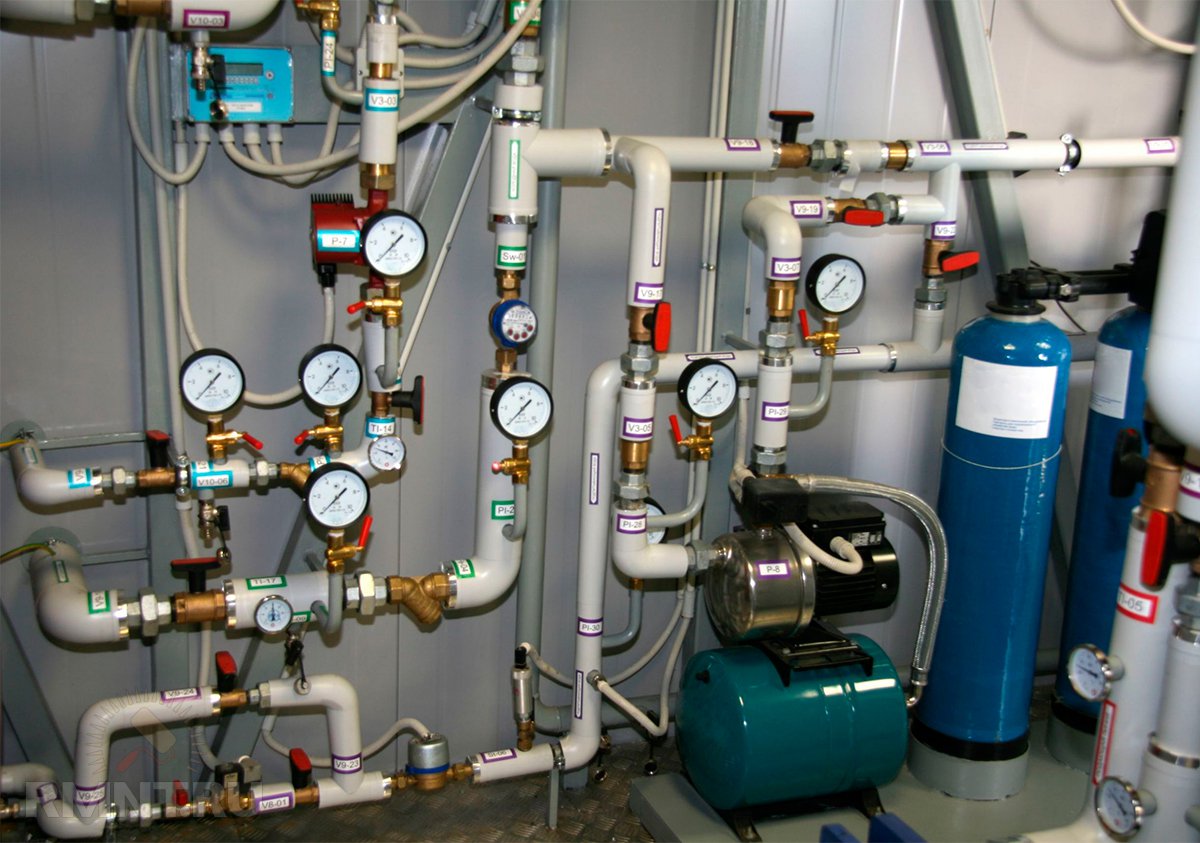

Важными элементами являются краны для слива, клапаны для спуска, запорная арматура и манометры.
