Пластиковая труба для отопления - как осуществить монтаж

Пластиковые трубы для системы отопления: виды, характеристики и преимущества использования

Спасибо, что рассказали о нас!

руб.

Содержание

Применение инновационных технологий и качественных материалов при создании систем привело к большому спросу на установку металлопластиковых и полипропиленовых труб для обогрева и воды в квартире и загородном доме. Их основным преимуществом перед металлическими конструкциями является устойчивость к коррозии, известковым налетам, легкость, простота сборки и эксплуатации.

С их помощью можно произвести практический монтаж пластиковых труб, однотрубную или двухтрубную разводку к радиаторам в зависимости от площади помещения. При двухтрубной разводке гораздо легче контролировать температуры в различных излучателях. Ее можно сравнить с параллельным подключением электричества к приборам (когда на определенном участке цепи случаются перебои с подачей энергии, то на другом – работа происходит без изменений).

Монтаж чиллера и системы кондиционирования в здании ТЦ на Каширском шоссе в г. Москва

Сотрудниками ЗАО «Единый Сервисный Центр» был проведен монтаж чиллера и сопутствующего оборудования в здании ТЦ на Каширском Шоссе.

Сваривание полипропиленовых труб – основные правила

Первоначальный этап включает в себя подготовку инструмента, который понадобится при монтаже. Помимо непосредственно паяльника понадобятся специальные ножницы для резки полипропиленовых труб, которые были выбраны для отопительной системы.

Состоят такие ножницы из вогнутого ложемента, куда укладывается непосредственно труба, и гильотинного ножа с узлом ступенчатой передачи усилия.

Профессиональные ножницы для ПП труб легко отличить от дешевой подделки: они массивные, имеют раздвижную пружину и раскрываются шире, чем любительские. Качественная заводская заточка ножа позволяет длительное время работать такими ножницами без особых усилий.

Для зачистки трубы используют специальное устройство, которое входит в комплект профессионального оборудования.

Обезжиривают трубы при помощи спиртов изобутиловой или изопропиловой групп, и ничем иным. Не обезжиренная поверхность даст о себе знать во время пайки – шов потеряет герметичность.

Насадки любительского, и тем более профессионального оборудования для сварки должны быть тщательно вычищены. Налипшие волокна полипропилена следует удалить.

Проще всего это сделать своими же руками, нагревая насадку и аккуратно вычищая ее хлопчатобумажной плотной тканью или деревянной щепкой.

2 Пошаговая инструкция по монтажу поддона

Выбор труб

Перед выполнением монтажа трубопровода систем отопления нужно заранее подобрать материал, из которого он будет сделан. Это связано с обеспечением приемлемого уровня энергоэффективности, снижением затрат, удобством прокладки и разводки.

Использование различных типов труб требует от монтажника определённых навыков в работе. Поэтому при отсутствии финансов для привлечения опытных установщиков придется полагаться на собственные знания. Рекомендуется применять простые технологии прокладки коммуникаций.

При монтаже отопительной системы используют трубы такого типа:

  • пластиковые;
  • полипропиленовые;
  • из сшитого полипропилена;
  • стальные;
  • металлопластиковые;
  • медные.

Основные отличия состоят в сроке эксплуатации, уровне сложности обработки и стыковки, весе конструкции, стойкости к негативным внешним факторам, стоимости.

Пластиковые

Пластиковые трубы отопления удобны в монтаже за счёт лёгкости обработки, соединения, минимального веса. Поэтому могут быть прикреплены к любым несущим конструкциям. Стойки в повышенной влажности имеют минимальный коэффициент теплопроводности, малошумны, срок их эксплуатации составляет до 30 лет, стоимость минимальна.

Полипропиленовые

У полипропиленовых изделий есть армирующий алюминиевый или стеклопластиковый слой. Это позволяет использовать теплоноситель при температурах до +90С, а также выдерживать рабочее давление до 20 атмосфер.

Изделия из полипропилена влагостойки, просты в укладке, срок их эксплуатации достигает 50 лет.

Монтаж полипропиленовых труб

Сшитый полиэтилен

Изделия из сшитого полиэтилена допускается эксплуатировать в температурном диапазоне от -20С до +90С при давлении до 25 бар. Они отличаются:

  • повышенной гибкостью;
  • пластичностью;
  • гладкостью внутренних стенок;
  • сроком службы более 50 лет;
  • простотой обработки и укладки.

Стальные

Стальные каналы в несколько раз прочнее, чем изделия из других материалов, имеют повышенный уровень герметичности, малое тепловое расширение, высокую теплопроводность. Эксплуатируются при любых температурах. Но не стойки к коррозии, сложны в разводке и формировании стыковочных швов.

Металлопластиковые

Металлопластиковые изделия обладают преимуществами стальных и пластиковых аналогов. При этом они гибкие, имеют простую технологию установки, не проводят ток, химически нейтральные, лёгкие.

Медные

Медные изделия идеальны для отопительных коммуникаций, так как обладают высокой теплопроводностью, прочностью, стойкостью к коррозии. Однако их сложно укладывать, и они дорогие.

Какие трубы лучше

При выборе труб для отопления нужно учитывать следующие факторы:

условия эксплуатации — уровень влажности, температура окружающей среды, контактирование с определёнными материалами;
тип используемого котла отопления, важно обеспечить необходимую пропускную способность теплоносителя;
сложности разводки, определяющей количество поворотов коммуникаций, наличия свободного пространства для укладки, типа подключаемых потребителей;
рабочей температуры теплоносителя, которую с запасом могут выдерживать конструкции без деформаций или потери основных свойств.

Поэтому комплектующие для каждой отопительной системы нужно выбирать индивидуально. Универсальные решения могут быть невыгодными с финансовой и технической стороны.

Что такое полипропилен? Виды полипропиленовых труб

Полипропилен (международное обозначение РР) – этот вид термопластичных полимеров создается в процессе объединения (полимеризации) молекул особого органического вещества – пропилена (производная от природного газа этилена).

Разновидности полимеров пропилена

Причем в ходе объединения молекул пропилена в полимерные цепочки получаются три разновидности полипропилена:

  • Гомополимер полипропилена – самый распространенный тип РР пластмасс, который характеризуется сочетанием прочности и пластичности. Из гомополипропилена производят три четверти всех РР труб. Данная разновидность полипропилена маркируется аббревиатурой РР-Н.
  • Блоксополимер полипропилена – особая разновидность полимеров, структура которых состоит из нескольких цепочек гомополипропилена. Для такого материала характерна еще большая стойкость к механическим повреждениям, высокая сопротивляемость воздействию агрессивных химических реагентов (кислот, щелочей и так далее). Данная разновидность полипропилена маркируется аббревиатурой РР-В.
  • Рандомсополимер полипропилена – самая «чистая» разновидность полипропилена, которую можно использовать для производства «питьевых» трубопроводов. Кроме того, рандомсополимер способен противостоять самым высоким температурам. Поэтому его используют в производстве трубопроводов для горячей воды. Данная разновидность полипропилена маркируется аббревиатурой PP-R.

Впрочем, тип используемого конструкционного материала влияет только на характеристики конечного продукта. Технологии монтажа, а равно и сама установка полипропиленовых труб, от разновидности полипропилена не зависят.

Типы полипропиленовых изделий

Из вышеупомянутых разновидностей полипропилена производят четыре типа труб, разделяемых по условиям эксплуатации на:

  • Трубы первого класса, эксплуатируемые в водопроводах с максимальной температурой носителя не более 60°С (холодное водоснабжение или низкотемпературные системы обогрева).
  • Трубы второго класса, эксплуатируемые в водопроводах с максимальной температурой носителя не более 80°С (горячее или холодное водоснабжение).
  • Трубы четвертого класса, эксплуатируемые в водопроводах с максимальной температурой носителя не более 70°С (системы теплого пола, холодное водоснабжение).
  • Трубы пятого класса, эксплуатируемые в водопроводах с максимальной температурой носителя не более 90°С (горячее водоснабжение, отопительные системы любого типа).

Сортамент полипропиленовых труб

Согласно ГОСТ Р 52134 от 2003 года существует 34 типоразмера полипропиленовые трубы.

Причем для сортамента подобной продукции характерны следующие значения основных характеристик:

  • Диаметр изделия изменяется в пределах от 10 миллиметров и до 1,6 метра.
  • Толщина стенки изделий колеблется между одним миллиметром и 3,8 сантиметра.
  • Длина готовой трубы изменяется в пределах от 25 м и до 500 м (чем меньше диаметр, тем больше длина изделия).

Впрочем, наиболее употребимыми образцами сортамента РР труб являются 18 разновидностей типоразмеров с диаметрами от 12 до 280 миллиметров. Остальное – это скорее экзотика.

Советы при монтаже

Монтаж пластиковых труб лучше проводить из деталей, которые не имеют видимых дефектов поверхностей. При температурах ниже +5°С монтаж системы лучше отложить, кроме случая применения металлопластика.

При монтаже трубопровода необходимо предусмотреть компенсацию линейного теплового расширения материала. В случае с металлопластиковыми трубами достаточно не допускать сборки трубопровода «в натяг» и жесткой фиксации угловых соединений. Для полипропиленовых труб необходимо использовать компенсирующие фасонные части из ассортимента выпускаемых фитингов.

При использовании металлопластика в системе теплого пола, перед заливкой цементной стяжки трубу следует заполнить водой для поддержания ее геометрии.

Кратко о автоматическом сварочном аппарате

Типы труб и их характеристики

Стальные

Долгое время стальные трубы являлись единственным возможным материалом для прокладки теплопроводов в частных домах. Этот фактор имеет свои плюсы и минусы. За долгое время была наработана почти совершенная технология проектирования и монтажа стальных труб – сварная и на соединительных муфтах.

Неоспоримым преимуществом данного материала считается высокая механическая прочность. Так же следует учесть низкую степень расширения при перепадах температур в системе отопления. Они способны выдерживать высокие температуры теплоносителя без существенных изменений геометрии. Поэтому их используют для прокладки протяженных тепловых магистралей.

Наряду с этим, недостатками стальных труб являются:

  • Относительно высокая стоимость материала.
  • Трудоемкость монтажа. Требует специальных навыков и инструментов.
  • Коррозия поверхности.

В частном доме использование стальных труб будет оправданно, если есть необходимость применять большие диаметры – от 50 мм. Для большинства котлов отопления рекомендовано использовать стальные патрубки входа и выхода теплоносителя.

Пластиковые трубы и их разновидности

С освоением обработки полипропилена, трубы из этого материала стали пользоваться большой популярностью. Современная технология производства позволяет делать различные виды пластиковых труб, отличающихся физическими свойствами и структурой.  Наиболее качественную продукцию производят европейские производители под брендами Aquatherm и Sanext, реализацией которой занимается ООО «Группа компаний Агпайп» (agpipe.ru). Полипропиленовые трубы этих производителей отвечают всем требованиям для монтажа системы отопления.

Полипропиленовые трубы без внутренней защитной оболочки

Используются для систем отопления крайне редко, поскольку имеют жесткие ограничения по температуре нагрева. При превышении этого параметра возможна деформация и разрывы в местах соединения.

Состыковка этих типов труб происходит методом пайки. С помощью специального устройства нагревается поверхность трубы и посредством переходников или муфт соединяется со всей магистралью.

Достоинства полипропиленовых труб:

  • Малый удельный вес.
  • Возможность делать трубопровод сложной конфигурации.
  • Отсутствие отложения внутри известкового налета в процессе эксплуатации.
  • Небольшая стоимость.

Недостатки:

  • Небольшая максимальная температура теплоносителя – до 90°С при кратковременном воздействии. Рабочий режим – 70°С.
  • Трудоемкость замены участков трубопровода при проведении ремонтных работ.

В основном, данный тип труб применяют для водоснабжения.

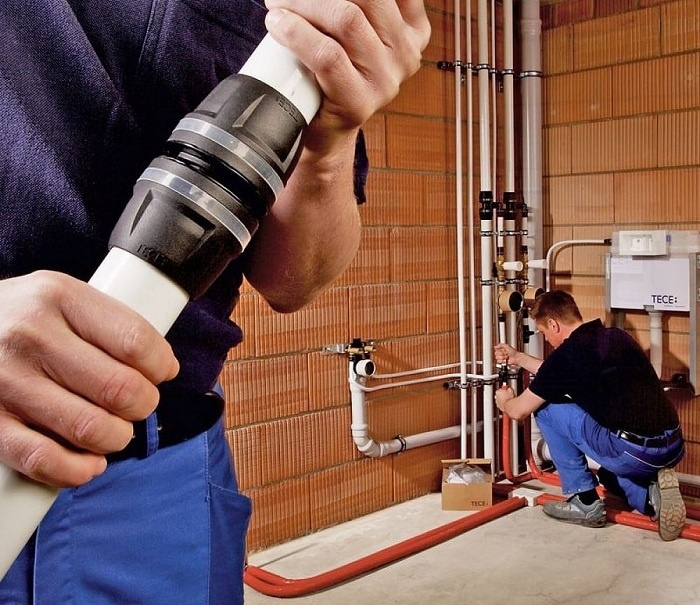

Металлопластиковые трубы

На сегодняшний день металлопластиковые трубы являются самыми популярными для прокладки систем отопления в частных домах. Они объединили в себе свойства стальных и полипропиленовых труб.

Они представляют собой многослойную структуру из полипропилена и алюминия. Слой алюминиевой фольги позволяет использовать их при стандартных температурах теплоносителя. Защитный слой полипропилена предохраняет алюминиевую оболочку от коррозии.

Монтаж производится с помощью специальных зажимных фитингов и не требует дополнительного оборудования.

Медные

Самый дорогие, но в тоже время – одни из самых долговечных элементов отопления. Медь по своим химическим свойствам практически полностью инертна к окислению. Трубы из нее имеют высокие прочностные параметры, большой срок эксплуатации.

Но главным отрицательным фактором является стоимость материала и необходимость использовать при монтаже дорогое специальное оборудование. Именно поэтому медные трубы не так распространены в системах отопления частных домов.

При выборе материала труб следует руководствоваться принципом – практичность и удобство. Самостоятельная разводка системы отопления оптимальна с использованием металлопластиковых труб. Но если позволяют средства и есть квалифицированный мастер – предпочтение отдается медным трубопроводам, которые прослужат десятилетия.

Как выполнять монтаж отопления из полипропиленовых труб?

Рассмотрим несколько практических примеров пайки трубопровода из полипропиленовой трубы.

Пайка производится специальным паяльником:

На каждом паяльнике есть регулятор температуры (1). Температура для пайки полипропилена выставляется 270 градусов. Нагрев трубы паяльником проводится в течение не более 5 секунд.

Нужно учесть следующее. Если работа проходит на улице в холодное время, либо в холодном помещении, время пайки увеличивается, т. к. паяльник быстро остывает.

В этом случае нужно либо увеличить температуру нагрева паяльника, либо увеличить время нагрева. Время нагрева также увеличивается при пайке труб большего диаметра, что иллюстрирует следующая таблица:

Собственно пайка. На паяльнике есть две насадки: одна для нагрева внутреннего диаметра, другая – наружного. Одновременно нагреваются обе детали, которые предполагается соединить:

Равномерно давим на обе детали, как бы навстречу друг другу – по направлению красных стрелок на фото:

По мере нагрева, муфта доходит до бортика, на трубе также появляется отбортовка. После нагрева, снимаем детали с насадок и состыковываем их друг с другом:

После соединения нагретых деталей их нужно зафиксировать на некоторое время

После состыковки придерживаем детали в течение до 30 секунд – чтобы они поостыли, и соединение затвердело. Отбортовка на трубе должна быть равномерной по всей окружности соединения.

Вот таким образом и паяется весь полипропилен, не зависимо от диаметра трубы и назначения, – будь то система отопления или водоснабжения. Единственное отличие, как было сказано выше, это время пайки: чем больше диаметр тубы, тем дольше требуется нагревать и фиксировать после соединения.

Была разработана насадка для паяльника, чтобы ещё облегчить и без того простое житие монтажника.

Насадка позволяет точно определить время, когда спаиваемые детали уже достаточно нагреты. В такой насадке есть специальное отверстие:

  • через которое выходит расплавленный полипропилен. Как только он появился в отверстии:
  • это сигнал: снимаем и состыковываем детали. Не надо засекать время по часам или отсчитывать секунды самому.

Есть ещё керамическая насадка, которая предотвратит вот такой вид расплавленной трубы:

Плюс такого соединения (без использования металла) в том, что благодаря отсутствию металлических соединений, соли жёсткости не нарастают в таких участках. А также после пайки получается монолитное соединение.

При работе с полипропиленом нужно учитывать наперёд все шаги – для того, чтобы не попасть в некоторые неудобные моменты. Такие «моменты» могут встречаться, когда, например, нужно произвести пайку в каком-то ограниченном пространстве и т. п.

Поэтому, прежде чем паять, лучше нарисовать на листе бумаги схему трубопровода (начиная от котла) и записать последовательность шагов.

Почему полипропилен? В чем особенности этого материала?

С появлением полимеров тепловая отрасль получила целый ряд неоспоримых преимуществ. Технологии, используемые сегодня на производстве, позволили изготавливать в больших количествах новые расходные материалы. За счет высокой технологичности удалось добиться низкой себестоимости готовой продукции. Получаемый в результате физико-химический термопластических реакций полимер обладает уникальными физическими свойствами, дешев и долговечен. стали одним из последних «ноу-хау», которое с успехом нашло свое применение в области отопительной техники.

Сегодня применять подобный материал становится модным. Подкупает технические характеристики и технологичность полипропилена. С помощью полипропиленовой продукции, расходных компонентов и комплектующих, можно оборудовать практически любую водяную систему отопления, как по сложности конфигурации, так и по протяженности. С металлическими трубами такого себе позволить уже точно не удастся.

Основные преимущества заложены в самом материале. Полипропилен или как принято его называть  — термопласт, вещество, которое меняет свою пластичность в результате изменения температуры окружающей среды. При высоких температурах, до 140С – полипропилен становится мягким и пластичным, при температуре уже в 175С термопласт начинает плавиться, утрачивая свою структуру. Соответственно, при температурах до 120С материал способен сохранять свои основные физические характеристики и свойства.

Зная о таких физических свойствах полипропилена, невольно возникает вопрос. Можно ли использовать вещество для изготовления трубопроводов систем отопления? Для водяного отопления, где котловая вода максимум может достигать 95С, применение такого материала является идеальным вариантом.

Единственным моментом, на который следует обращать внимание – это коэффициент теплового расширения. При длительном контакте с горячей водой, циркулирующей по магистралям, полипропилен может менять свою привычную форму

Поэтому всегда при выборе комплектующих для системы отопления, смотрите на маркировку труб. Каждое изделие маркируется соответствующим образом, т.е. на трубе нанесены данные о сфере применения продукции.

Отопление можно оборудовать только с использованием специальных полипропиленовых изделий, в основе которых лежит армирующий слой.

Полипропиленовые трубы для отопления обладают следующими преимуществами:

  • многослойная структура обеспечивает успешное взаимодействие с высокими температурами;
  • простой и легкий монтаж, безотходное производство;
  • небольшой вес;
  • нет необходимости красить готовый трубопровод;
  • экологическая и технологическая безопасность;
  • наличие невысокого гидравлического сопротивления;
  • отсутствие в трубопроводах засоров и соляных наслоений;
  • диэлектрические свойства материала;
  • длительные сроки эксплуатации.

Не стоит забывать, что в отличие от цанговых и муфтовых соединений на металлических конструкциях, полипропиленовые магистрали соединяются воедино посредством диффузной сварки. Соединения, таким образом, получаются прочными, устойчивыми и герметичными. Использовать полипропиленовые трубы можно в любом помещении для холодного и горячего водоснабжения, для оборудования теплых водяных полов и магистралей радиаторного обогрева.

Преимущества и недостатки каждого способа

Резьба

Преимущества:

  • надежность;
  • удобство сборки, возможность разборки;
  • малая стоимость.

Недостатки:

  • напряжение во впадинах резьбы, повышает усталость материала, снижая его прочность;
  • необходимость применения средств стопорения, для предотвращения откручивания рабочего элемента.

Фланцы

Достоинства:

простота и удобство многоразового соединения и разъединения.

Отрицательные свойства:

  • большая трудоемкость при изготовлении, следовательно, высока цена;
  • при длительной эксплуатации снижение места его соединения, потеря герметичности.

Подклейка

К плюсам этого способа можно отнести его не трудоемкий процесс, не требующий больших умений и усилий.

Но ожидание склеивания иногда достигает трех суток, что не всегда удобно.

Такой вид соединения нельзя отнести к надежным способам.

Сварка

Преимущества:

  • надежность;
  • долговечность;
  • герметичность;
  • возможность соединения деталей любых форм.

Недостатки:

  • возникновение остаточных напряжений;
  • возможность изменения геометрии;
  • риск разрушения при вибрационных и ударных нагрузках.

Раструб

В сравнении со всеми видами раструбные имеют преимущество в низкой стоимости возможности небольших осевых и боковых перемещениях трубы, что очень полезно при температурных изменениях и усадки почвы.

Отрицательный показатель заключен в трудности разъема соединения и недостаточной надежности при повышенном давлении.

Прессование

Общим положительным фактором является отличное самоцентрирование стыкуемых деталей, устойчивое состояние при ударных нагрузках. Простотой и не трудоемкий процесс.

Не поддаются обратной разборке или смещению друг друга. Вот несколько недостатков этого способа.

Отметим технические характеристики ПП труб

Трубы из полипропилена также могут использоваться для систем отопления и транспортировки горячей воды. Тем не менее, трубы из такого материала используются не так часто, потому что их рабочие свойства немного уступают упомянутым ранее материалам.

У полипропилена такие рабочие характеристики:

  • разрешено использовать в системах с теплоносителем до 70 °C;
  • предельное рабочее давление в условиях максимальной температуры равняется 10 бар;
  • предельное рабочее давление при температурных показателях от 0 до 25 °C равняется 25 бар;
  • пиковая временная температура может увеличиваться до 90 °C;
  • при использовании полипропиленовых труб с вышеуказанными характеристиками, срок их эксплуатации вполне может составить 50 лет.
