Монтаж теплого водяного пола

Закрепление маяков

Совет
Для намётки уровня будущего пола, до которого будет осуществляться заливка, устанавливают маяки для стяжки. Установка маяков выполняется обычно в больших помещениях, где необходимы ориентиры для определения уровня горизонта.

Маяками служат профили с размером ребра 10 мм. Их установка выполняется на одном уровне в горизонтальной плоскости. Расстояние между маяками должно быть одинаковым (50–70 см) – это облегчит выполнение стяжки.

Алгоритм монтажа маяков:

  1. По длинной стене необходимо установить лазерный уровень.
  2. На этой стене отмечаем линию монтажного горизонта.
  3. От стены делаем отступ 30–40 см.
  4. На раствор крепим первый маячковый профиль.
  5. Выравниваем его по линии на стене.
  6. Последующие маяки монтируем, соблюдая заданный шаг.
  7. Чтобы перенести горизонт с первого профиля, используем строительный уровень.
  8. Продолжаем монтаж маяков.
  9. Проверяем все маячковые профили на завершающем этапе.
  10. Оставляем их на 24 часа, чтобы раствор затвердел.

Видео о закреплении маяков:

Фото красивых обоев в спальню

Технология обустройства стяжки

Очень важным моментом является выбор, каким бетоном заливать теплый пол. Смесь должна иметь такую консистенцию, чтобы ее легко можно было разравнивать правилом.

Если объем работы небольшой, раствор можно вымесить в емкости вручную, но для заливки большой квадратуры потребуется бетономешалка. Существует инструкция, поясняющая, каким раствором заливать теплые полы (подробнее: «Как выполняется стяжка для водяного теплого пола»).

Для замеса потребуется:

  • 1 часть цемента, желательно марки М400;
  • 4 части просеянного речного песка;
  • вода для замеса тестообразной смеси;
  • пластификатор и фиброволокно (прочитайте: «Применяем фиброволокно для стяжки — особенности»).

После приготовления раствора приступают к заливке пола. Сначала смесь выкладывают горкой и лопатой равномерно раскладывают по поверхности. Используя правило, выравнивают стяжку, передвигая его по направляющим маякам. Делать работу следует быстро, иначе смесь станет непригодной к использованию.

За один раз редко удается получить гладкую поверхность, не имеющую мелких неровностей. Проще уложить слой раствора немного выше профилей, а излишки его удалить утром правилом. Главное, чтобы смесь не успела окончательно застыть, но при этом она должна быть твердой.

Затем удаляют маяки из стяжки, чтобы они потом не заржавели, а образовавшиеся штробы заделывают свежеприготовленным раствором.

При выполнении заливки своими силами, специалисты рекомендуют использовать другие материалы. Например, это может быть полусухая стяжка пола на теплый водяной пол, которая имеет преимущества перед другими способами обустройства бетонного слоя (подробнее: «Устройство полусухой стяжки пола – инструкция по монтажу»). После ее применения не нужно выравнивать поверхность, да и высыхает она гораздо быстрее. Кроме этого, полусухая стяжка не дает усадку, на ней не бывает трещин.

Палитра цветов ALTUGLAS CN Black & White:

Что дает владельцу напольное отопление?

Дом с напольным отоплением прогревается гораздо быстрее и равномернее, чем с радиаторным, т.к. при включении обогрева вся площадь пола превращается в один большой источник тепла. Помещение нагревается снизу, что обеспечивает максимальный комфорт для людей, находящихся в нем.

Устройство водяного теплого пола подразумевает, что система работает от обычного отопительного котла. Однако расход топлива для напольного обогрева относительно невелик, поскольку теплоноситель не нужно прогревать до такой высокой температуры, как в радиаторах

Благодаря этой особенности напольного отопления оно более выгодно, а сам котел работает в щадящем режиме, что увеличивает срок его эксплуатации.

Возможен вариант использования теплого пола в качестве системы дополнительного отопления. В этом случае нагретый теплоноситель движется по двум контурам: сначала к радиаторам, а потом, остывая, по трубам напольного контура.

Так владелец дома добивается высокоэффективного обогрева, не затрачивая лишних средств на оплату счетов. Это идеальный вариант для домов в регионах с суровым климатом.

Большой минус системы – высокие расходы на комплектующие и монтаж. В среднем на материалы для обустройства 1 м.кв. теплого пола необходимо потратить от 1500 рублей. Если работает бригада, то к этим расходам придется добавить еще 1000-1500 рублей за 1 м.кв. в зависимости от расценок рабочих.

Высокая стоимость обусловлена объективными причинами. Для прокладки труб приходится поднимать уровень пола как минимум на 100 мм. Чтобы система нормально работала, устанавливают регулировочную арматуру, шкаф распределительных коллекторов, специальные клапаны для выпуска воздуха из отопительной системы и т.д.

Это трудоемкий процесс, поэтому работа мастеров обходится недешево.

Монтаж теплого водяного пола своими руками позволяет существенно удешевить систему. Сэкономить удается до 30-50% от общей стоимости

Маленькая кирпичная печка для дачи своими руками

Последовательности укладки слоев

Стяжка для теплого пола не заливается на голое перекрытие, конструкция  представляет собой многослойный «пирог», каждый из слоев которого выполняет свои задачи

При устройстве стяжки своими руками очень важно соблюдать правильную последовательность укладки слоев

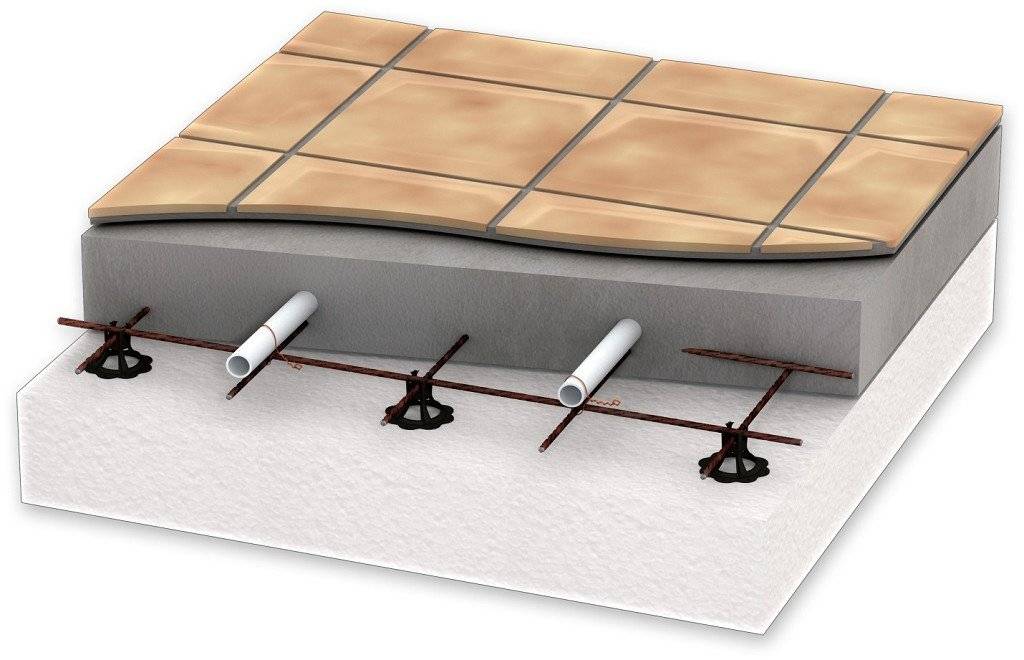

«Пирог» для водяного пола

Для водяного теплого пола самым распространенным считается следующий вариант укладки:

  1. Слой гидроизоляции. Водонепроницаемая пленка нужна не только для того, чтобы жидкий раствор не просочился к соседям снизу. Гидроизоляция препятствует проникновению влаги со стороны перекрытия, и тепло нагревательной системы не расходуется на просушку.
  2. Теплоизоляция. Главной задачей теплоизолирующего слоя является направление максимального количества тепла в помещение и создание препятствия для его распространения на плиты перекрытия. Наилучший эффект достигается при использовании двух видов материалов:
  • пенопласта толщиной от 3 сантиметров, не позволяющего бетону вытягивать тепло;
  • отражающего теплоизоляционного покрытия, направляющего тепловой поток вверх.
  1. Армирующий слой. Для армирования обычно используется специальная сетка, которая усиливает стяжку. Этот слой важен для предотвращения растрескивания материала из-за деформации мягких нижних слоев или теплового расширения.
  2. Система труб.
  3. Стяжка. Этот слой выполняется по стандартной технологии с использованием маяков.

Особенности укладки слоев для электрического пола

Устройство «пирога» при использовании кабельного обогрева и системы нагревательных матов будет таким же, как и при водяной системе. Однако нужно помнить, что кабель не должен касаться теплоизоляции, поэтому должен быть прикреплен к подвешенной между лагами арматурной сетке. Пленочные нагревательные элементы можно класть поверх стяжки или использовать минимальный слой заливки до 2 сантиметров.

Теплый пол по грунту

На начальном этапе работ по грунту необходимо правильно обустроить черновой пол, т.е. основание, на которое будет уложено финишное покрытие.

Но прежде чем начать описание технологического процесса обустройства бетонного основания пола по грунту, нужно заметить, что не все грунты пригодны для его заливки. Должны быть соблюдены следующие условия работ по грунту:

Схема теплого пола с профнастилом.

Первое: уровень залегания грунтовых вод не должен превышать 4 метра, чтобы не произошло затопление пола, и не было подсасывания влаги. Второе: грунт ни в коем случае не должен быть подвижным. На подвижных грунтах бетонное основание — пирог, да и весь пол может достаточно быстро разрушиться и при этом повредить фундамент дома. Третье: грунт перед началом работ обязательно должен быть сухим.

Работы по грунту начинаются с разметки уровня чистового пола. Возьмем за ориентир нижнюю часть дверного проема, от которого на высоте 1 м наносим на стене метку. Затем, от этой метки, которая должна быть обязательно, проводится горизонтальная линия по всем стенам помещения. Горизонтальное направление очерчиваемой линии обязательно контролируется при помощи уровня. После этого по всему периметру помещения нужно нанести метки на 1 м вниз от нанесенной линии. Соединив нанесенные метки горизонтальной чертой, получим уровень финишного покрытия пола. Для удобства проведения дальнейших работ в углах комнаты можно забить гвозди и натянуть шнур.

После того как из помещения будет удален весь строительный мусор, необходимо сформировать из нескольких слоев определенной толщины подушку (пирог) для бетонного основания пола. Укладывается слой гравия (5-10 см) с последующим поливом водой и уплотнением. Следующий слой — песок (10 см), полив и уплотнение. Третьим слоем засыпается щебень (10 см), который после тщательного выравнивания нужно уплотнить. При формировании подсыпки обязателен контроль горизонтали при помощи уровня.

Верхний слой требуемой толщины подушки из щебня по грунту трамбуется до тех пор, пока не будет наблюдаться острых углов, которые могут повредить следующий гидроизоляционный слой. Для гидроизоляции можно использовать рулонные материалы, несколько слоев рубероида или полиэтиленовую пленку (не менее 200 микрон толщины) или их смесь. Материал следует расстелить правильно, по всей площади помещения. Края гидроизоляции заводятся с нахлестом на стены до «нулевого» уровня, где крепятся при помощи скотча. Если в помещении укладывается несколько полос полотна, то стыки застилаются внахлест до 20 см и скрепляются клейкой лентой.

К стенам по периметру помещения крепится разделительный слой — полосы утеплителя толщиной 20-30 мм. Ширина полос должна достигать «нулевого» уровня.

Затем, по грунту, формируется монолитная, с самовыравнивающимися свойствами, бетонная подготовка пола. Для ее заливки применяется тощий бетон (класс В7,5 -В10), фракция щебня 5-20 мм. Толщина бетонного слоя должна быть 50-80 мм. Бетонную подготовку следует армировать стеклопластиковой или металлической сеткой. Армирующий каркас нельзя устанавливать непосредственно на слой гидроизоляции, т.к. в этом случае он будет не только бесполезным, но и лишним. Каркас приподнимается на 1/3 толщины предполагаемого бетонного слоя, для чего применяются специальные подставки 2-3 см высотой.

Получаем коричневый и его оттенки из основных цветов?

Если разложить на составные части цвета из которых получается коричневый, то можно понять, что он образуется только, когда сходятся желтый, красный и синие — основные оттенки. Поэтому логичнее и проще создать его смешав вместе эти три тона. К тому же будет гораздо проще управлять его оттенками меняя количество одного из компонентов.

Как получить средний коричневый?

Три цвета смешать, чтобы получить коричневый цвет- самый короткий путь к классическому оттенки древесной коры: красный + желтый + индиго синий в пропорции: 1:1:0,5

Как получить красно-коричневый?

Красно-коричневый можно создать смешивая красный, желтый, синий в пропорции: 2:2:0,5. Как темный цвет – индиго нужно мало, чтобы тон изменился; желтого, красного, наоборот, нужно больше, так как они светлые. Для простоты подхода вы всегда можете исправить получившийся коричневый цвет произвольным смешиванием внесением в него красного, желтого, при этом желтый нужен для того, что бы сделать общий тон светлее и насыщеннее.

Как получить темно-коричневый?

Чтобы получить темно-коричневый в получившийся произвольный тон стоит внести синий (индиго) или черный. Так как темно-коричневый скрадывает насыщенность оттенка, то особой разницы между получившимися оттенками не будет.

Как получить серо-коричневый?

Для того, что бы получить серо-коричневый — вам понадобится любой средний тон коричневого в который нужно внести белый. Если коричневый нужен более темный: добавьте в него черный.

Как получить светло-коричневый?

Что бы получить светло-коричневый в произвольно получившийся цвет нужно добавить белый. Однако, при таком смешивании часто получается серо-коричневый, как мы видим в предыдущем варианте, поэтому в полученный светло-серо-коричневый вмешивают красный и желтый. В итоге полученный цвет опять затемняемся (из-за более темного красного), но если в него добавить еще белого, то результат будет более привлекательным (вплоть до бежевого):

Яркость полученный оттенков так же можно усилить:

Итак: давайте подведем итог:

Водяной пол для отопления дома

Отдавая предпочтение системе с водяным теплоносителем, руководствуются следующими его свойствами:

  1. Продолжительным сроком службы. Для труб он составляет до 50 лет, для остальных элементов – коллекторов, кранов и прочих деталей срок службы меньше, но все они подлежат простой замене.
  2. Экономичностью системы при подключении конденсационных котлов, тепловых насосов ли солнечных коллекторов.
  3. Комфортностью поверхности пола, температура которого не повышается выше градусов.

Принцип устройства водяного пола

На что обратить внимание при выборе материала

Качественное функционирование системы во многом зависит от выбранного материала труб. На них не стоит экономить. При выборе труб учитывают следующее:

Они должны соответствовать своему назначению.
При монтаже пола необходимо максимально исключить образование мест стыковки труб, чтобы сократить вероятность образования протечки.
Важно учесть диаметр и материал, из которого изготовлена труба.
Помимо труб, следует выбирать и остальные элементы системы высокого качества, чтобы система теплого пола прослужила как можно дольше.

Полиэтиленовые трубы

Разновидности труб для теплого пола

Особенности монтажа пола с водяным теплоносителем

Таблица 2. Монтаж водяного пола

Иллюстрация
Описание

Монтаж системы по существующему бетонному основанию начинается с очистки рабочей поверхности.

Затем укладывают гидроизоляционный материал – плотную полиэтиленовую пленку.

Стыки между полотнами полиэтилена проклеивают скотчем.

По периметру помещения расклеивают демпферную ленту.

Наличие клейкой полосы позволяет быстро и легко произвести качественную фиксацию демпферной ленты к стенам. Роль мягкого слоя ленты заключается в ее способности компенсировать тепловое расширение нагретой стяжки пола.

Первый слой теплоизоляции укладывают под фартук демпферной ленты и фиксируют его при помощи скотча.

Плиты теплоизоляции необходимо укладывать в разбежку, расправляя над ними фартук демпферной ленты.

В плитах нижнего первого теплоизоляционного слоя термоножом вырезают каналы диаметром 16 мм.

После этого по всей площади помещения укладывают второй слой теплоизоляции – маты с бобышками. Благодаря специальным замкам на торцах плит происходит их надежная фиксация между собой.

Каждый мат оснащен разметкой с шагом в 1 см, что позволяет разделить плиту с помощью обычного ножа. Плиты также укладывают в разбежку, в результате получается герметичное, сплошное теплоизоляционное покрытие.

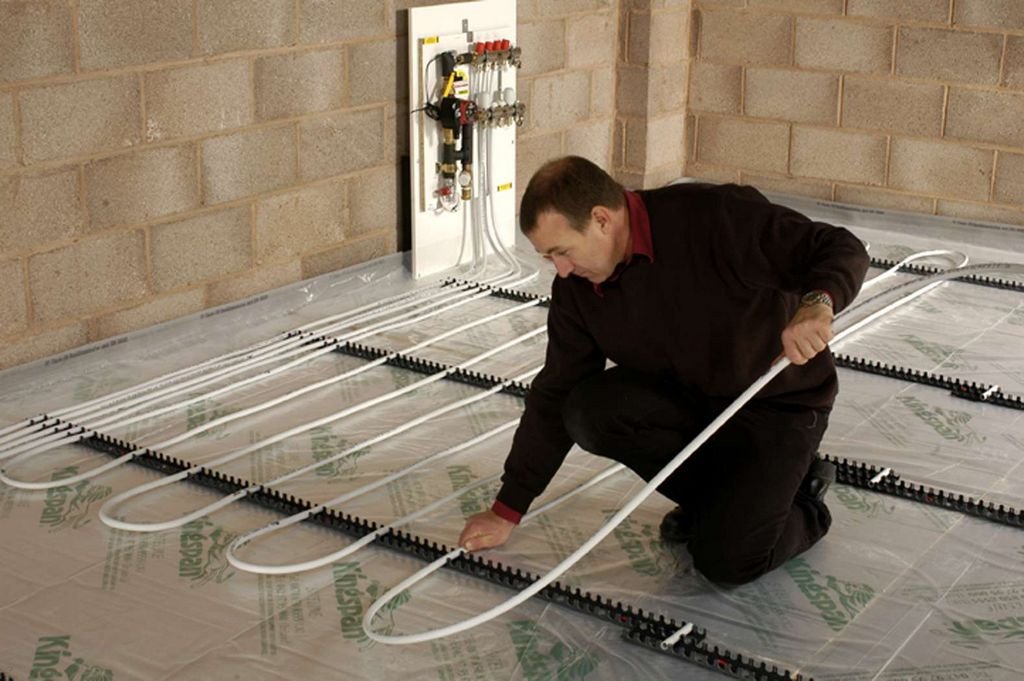

На следующем этапе укладывают трубы – бухту трубы раскатывают между бобышек на поверхности теплоизоляционного слоя с шагом расположения греющей трубы в15см. Около наружных стен укладку труб можно сделать более плотной

Метод укладки – «улитка».

Для фиксации трубы в месте поворота используют якорные скобы.

После укладки и фиксации труб можно приступать к заливке стяжки.Важно! Перед заливкой стяжки рекомендуется проверить трубы на отсутствие протечек, пустив по ним воду.

Первый нагрев можно производить ориентировочно через 28 суток, после того как стяжка полностью созреет.

Схема отопления теплым полом

Правильная работа и распределение тепла водяного пола зависит от способа укладки трубы. Существует три способа:

  1. Улитка. Этот способ является наиболее распространенным, экономически оправданным и эффективным в плане возможностей энергопередачи. Укладку контура начинают с периметра помещения, продвигаясь в его центр и уменьшая радиус, а затем двигаясь в обратную сторону.

  2. Змейка. Такой способ укладки труб приводит к большим теплопотерям – горячая вода поступает с одной стороны и, проходя по контуру, она остывает. Поэтому температура пола в комнате получается неравномерной. Еще одним недостатком является необходимость изгиба трубы на 180 градусов.

  3. Комбинированный способ заключается в совмещении двух вышеописанных способов укладки. Улитку монтируют по периметру помещения, а змейку – внутри контура. Чтобы сосредоточить тепло в центре помещения, укладывают улитку, а на входе, где подогрев не так важен, укладывают змейку.

Замес бетонной смеси

Установка теплого водяного пола осуществляется с последующей заливкой бетонной, цементной или купленной в магазине готовой стяжкой.

Основная марка бетона по прочности для заливки пола М250. Соотношение цемента, песка, щебня – 1:3,5:4. Бетон лучше мешать электрической бетономешалкой. Часто в смесь добавляют пластификаторы и стекловолокно. Объем одного замеса не должен быть большим. Иначе бетон начнет схватываться до заливки.

Цементно-песчаную смесь замешивают в бетономешалке. Если ее нет, то можно изготовить раствор в бадье. Соотношение цемента М400 и песка – 1:3. В раствор добавляют пластификаторы. Очень популярны магазинные сухие смеси. Их разводят с водой и заливают. Это ускоряет процесс устройства стяжки.

Укладка теплого пола

После завершения подготовительного этапа начинается укладка теплого пола по выбранной и размеченной на полу схеме.

При укладке труб необходимо придерживаться следующей схемы:

  • отступать от стен на 20 см, от окон на 15 см;
  • расстояние между трубами от 10 до 15 см;
  • максимальная длина трубы – не более 80 метров;
  • конец трубы возвращается обратно к конвектору.

Прежде чем залить трубы стяжкой, необходимо их проверить, включив систему. Если все в порядке, можно выставить маячки по уровню, после залить смесью и выровнять по ним, не забыв установить датчик температуры пола, который должен находиться между трубами в стяжке.

Достоинства и недостатки

Теплые полы на сегодняшний день являются довольно популярными и используются многими владельцами частных домов. Теплоотдача в данных системах осуществляется за счет расположенных под напольным покрытием труб, по которым циркулирует разогретый теплоноситель, или же посредством электрических нагревательных элементов.

В результате пол нагревается и становится теплым на ощупь, что уже само по себе существенно повышает уровень комфорта в доме.

Среди положительных качеств теплого пола наиболее ярко выделяются следующие:

  1. Высокий уровень комфорта. Нагретый до определенной температуры пол позволяет ходить по нему босиком, не боясь какого-либо дискомфорта.
  2. Экономичность. Экономия при использовании теплых полов достигается за счет эффективного распространения энергии – она движется снизу вверх и обогревает только тот объем помещения, в котором тепло необходимо, т.е. лишние траты отсутствуют.
  3. Возможность настройки температурного режима. Теплый пол настоятельно рекомендуется оснастить электронным блоком управления, который позволит системе отслеживать текущую температуру в помещении и удерживать ее в заданных пользователем пределах.
  4. Простота монтажа. Обустройство теплых полов – это довольно простое занятие, особенно если речь идет об электрической разновидности системы. Водяной контур прокладывать сложнее, но даже его при желании вполне можно установить своими руками.

Недостатки тоже имеются:

  1. Высокая себестоимость. Для монтажа теплого пола потребуется немало материалов, да и на некоторые инструменты придется раскошелиться. Снизить уровень затрат можно только одним способом – выполнить всю работу по обустройству отопления самостоятельно.
  2. Уменьшение объема помещения. Толщина теплого пола может варьироваться в пределах от 7 до 12 см – и именно на эту высоту поднимается весь пол. Если потолки высокие, то особых проблем из-за этого не возникнет (разве что придется переделать пороги).
  3. Требовательность к напольному покрытию. Накрывать теплый пол можно только теми покрытиями, которые хорошо пропускают тепло. Лучше всего приобрести специализированные материалы, рассчитанные на использование в сочетании с теплыми полами. Неподходящее покрытие не позволит системе эффективно работать, а в случае с электрическими нагревателями еще и существует вероятность их поломки в результате перегрева.

Достоинства теплых полов существенны, а недостатки не носят критический характер, поэтому такие отопительные системы вполне можно использовать для отопления, как в качестве основного, так и в качестве дополнительного источника тепла.
