Пиролизная печь своими руками: принцип действия, чертежи и схемы, пошаговое руководство + фото

Что такое пиролиз

Пиролиз представляет собой сложный технологический процесс. Его принцип работы заключается в разложении органических веществ под действием высокой температуры без доступа воздуха. Описанный этап происходит в нижней камере пиролизной печки.

Продуктами распада являются сажа и пиролизные газы. Далее, эти газы, переходя в специальную вторую камеру пиролизного котла, подвергаются сгоранию в большом количестве кислорода, что приводит к выделению энергии, рассеивающейся в виде тепла.

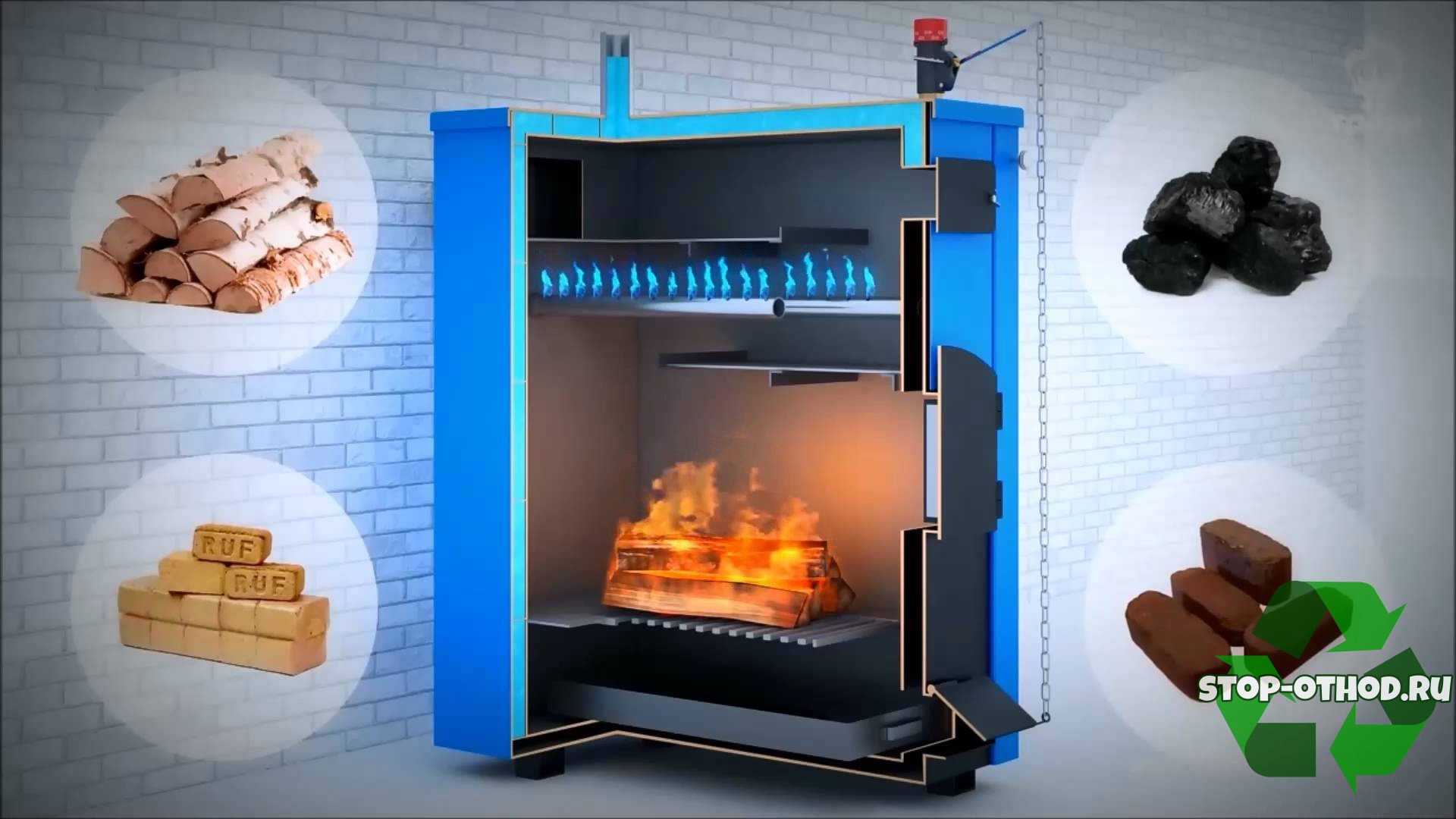

Таким образом, схема строения пиролизной печи достаточно простая. Ее основной компонент — система из двух камер: топка и камера для сгорания газа.

В топке, после горения сухого топлива, остается небольшое количество твердых остатков, а в верхней камере происходит догорание газа. Помимо этого, схема пиролизной печи предполагает специальную задвижку в дымоходе для регулирования поступления кислорода в камеру, тем самым уменьшая интенсивность работы агрегата, или же, наоборот, увеличивая ее.

Чертежи, размеры и расчёт

Сделать своими руками небольшую печь для обогрева гаража или другого пространства можно с помощью подручных материалов.

Эскизный план и чертёж небольшой металлической печи-буржуйки легко создать самостоятельно

Обязательным этапом является создание чертежа или схемы будущей конструкции. Для этого нужно определить форму и размеры корпуса, вариант расположения камер. После этого проводится расчёт мощности, достаточной для обогрева помещения. Параметры определяют следующим образом:

• предположим, что для отопления помещения при самой низкой наружной температуре требуется 10 кВт тепла. Определяем необходимую мощность печи в режиме обычного горения. Известно, что в режиме газогенерации мощность печи составляет 10—30% от той, которая развивается в режиме пламенного горения. Следовательно, для получения 10 кВт с газогенерацией агрегат при горении с пламенем должен развивать мощность W = 10 / 0.3 = 33.3 кВт (принимаем 30-процентное соотношение мощности);
• выбираем наименее энергоёмкое топливо. Например, оптимален сухой бук;
• рассчитываем объём топливной закладки, которая сможет обеспечить требуемую мощность. Порция дров сгорает в режиме пламени примерно за 4500 с. Следовательно, за это время она должна дать следующее количество тепла: Q = 33,3*1000*4500 = 149,85 МДж. Рассчитаем необходимую массу топлива, учитывая, что полностью оно сгорает только на 80%, а КПД самодельной печи равен примерно 50%: М = 149,85 / (15,5*0,8*0,5) = 24,17 кг. Зная, что плотность сухого бука составляет 620 кг/м3, переведём полученное значение массы в объём: V = 24,17 / 620 = 0,039 м3 = 39 л;
• рассчитываем объём топки. Коэффициент загрузки топки в среднем составляет 0,63. Она должна иметь объем: Vт = 39/0,63 = 61,9 л.

Сделать чертёж или технический рисунок изделия можно самостоятельно, учитывая форму и особенности печи. За основу берётся готовое изображение подходящего агрегата.

Инструменты и материалы

Список необходимых расходных материалов и рабочих инструментов:

• листовая сталь марки Ст20 толщиной 3–4 мм;
• стальной равнополочный уголок 4х50 мм;
• труба диаметром 50–60 мм;
• стальная арматура с сечением 8 мм;
• стальные трубы диаметром 110 или 120 мм для дымохода;
• кирпичи в количестве 15 штук;
• электросварочный аппарат и несколько упаковок электродов;
• дрель и свёрла по металлу, болгарка с кругами на 230 мм;
• строительный уровень, рулетка, карандаш, молоток.

Расходные материалы выбирайте качественные и надёжные. От этого зависит не только работа пиролизной печи, но и безопасность окружающего пространства в процессе отопления.

Подготовка и выбор места установки

Сборка конструкции осуществляется непосредственно в помещении, где будет установлена печь. Раскрой листа на заготовки лучше всего заказать у специалистов в магазине. Это обеспечит хорошее качество основы для изделия.

Пространство вокруг любой печи должно быть безопасным и жароустойчивым, а полы — ровными

Место для установки агрегата нужно подготовить.

• на полу выкладывают основание из кирпичей или иного негорючего материала;
• площадь основы должна быть больше, чем габариты печи;
• устанавливают агрегат на расстоянии не менее 80 см от ближайших стен;
• пол в радиусе 1,2 м перед обогревательным устройством должен иметь несгораемое покрытие (лист железа 1,5 мм толщиной).

Коронка по бетону: фото, видео, разновидности, как правильно выбирать насадку

Советы по изготовлению пиролизного котла

При изготовлении этого оборудования необходимо строго соблюдать требования рабочих чертежей, а сами работы выполнять с использованием качественного инструмента.
Так как при работе будет использоваться шлифовальная машина, при обработке сварных швов необходимо использовать средства индивидуальной защиты: очки, перчатки, респиратор.
Все работы должны выполняться с соблюдением требований техники безопасности и охраны труда.
По окончании работ на поверхность готовой печи имеет смысл нанести защитное покрытие, предохраняющее печь от коррозии.
При изготовлении или приобретении готового дымохода необходимо обратить внимание на то, чтобы он был изготовлен с минимальным количеством колен. Это облегчит прохождение продуктов сгорания.
Котел, работающий с использованием пиролиза, должен быть установлен на твердое основание

Под него необходимо установить простой фундамент, который не надо заглублять. Довольно залить ровную площадку из бетона.

Место установки пиролизной печи

Устанавливают пиролизную печь в помещении, соблюдая технику безопасности, чтобы исключить возникновение пожара. Нельзя устанавливать ее возле легко воспламеняемых предметов, под полками, в легко продуваемых местах. Около печки должно оставаться свободным пространство со всех сторон с расстоянием в полметра. Хорошо, если рядом будет стоять емкость с песком или висеть огнетушитель.

Чтобы пиролизная печь своими руками работала долго, необходимо вовремя удалять из нижней части кокс и нагар. Если в качестве топлива используется мазут или нефтяные масла, необходимо следить за тем, чтобы в него не попала вода. Если это произойдет, печь начнет «стрелять», выбрасывая большое количество искр, а это может привести к пожару.

Поэтому при соблюдении техники безопасности и правильной эксплуатации, такая печь может прослужить очень долго.

Кабель ВВГ технические характеристики

Плюсы и минусы использования пиролизной печи

Пиролизная печь – это универсальное оборудование, имеющее ряд преимуществ, которые заслуживают рассмотрения:

1. Экономность. С применением пиролиза можно добиться довольно экономного расходования топлива. Устройство функционирует на единичной закладке очень долгое время, что говорит о небольшом расходе топлива.
2. Высокий КПД. Коэффициент полезного действия дровяной печи на пиролизе достигает 80 %. Это значение можно корректировать.
3. Неприхотливость к топливу. В качестве топлива можно применять даже влажные поленья, однако содержание воды должно быть не более 20 %
4. Высокая рабочая температура. Дерево перерабатывается при температуре +500 °C (сравните: пиролизное состояние нефти наступает при +800 °C!).
5. Данная газогенераторная печь – это, наконец, прекрасный способ избавиться от различного мусора. В качестве топлива могут выступать древесные отходы и даже резина и полимеры!
6. Экологичность – не менее важный параметр. Дым, поступающий в атмосферу в процессе горения, почти не содержит вредных веществ.
7. Безопасность. Этот пункт обусловлен конструкцией пиролизной печи. Оборудование пожаробезопасно.
8. Автономность процесса горения. Не требуется постоянно следить за конструкцией, устройство её простое, потому ей легко пользоваться.
9. Минимальные отходы переработки. От функционирования пиролизной печи практически не остаётся копоти, также не требуется очень часто проводить чистку оборудования от сажи и золы.
10. Долговечность. Печь пиролизного типа – это надёжная конструкция с долгим сроком службы.

Недостатки у пиролизных печей, как и у других отопительных оборудований, тоже имеются. Можно сказать, это даже скорее не недостатки, а особенности устройства:

1. Главное требование к пиролизной печи является обустройство дымоходной трубы. Дымоход должен быть выполнен по строгим правилам, труба должна быть гладкой и прямой, достаточно высокой, с теплоизоляцией. Утепление дымоходной трубы требуется для того, чтобы дымоход не замерзал из-за образования конденсата при пониженных температурах в окружающей среде.
2. Пиролизные устройства зависят от электрической энергии. Для их стабильного функционирования потребуется монтаж блока питания ИБП.
3. Оборудование, безусловно, может работать на влажных поленьях, однако содержание в древесине воды более определённого значения способно снизить коэффициент полезного действия отопительной пиролизной печи.
4. Из-за скопления паров воды процессы коррозии атакуют агрегат, поэтому обратную температуру жидкости не стоит опускать ниже 60 °C.
5. Невозможность загрузки топлива в автоматическом режиме. Однако этот минус является не столь существенным для многих владельцев отопительных агрегатов.
6. Высокая стоимость. Относительно высокая цена на пиролизную печь, по сравнению с классическими конструкциями обогрева, обусловлена положительными улучшенными характеристиками оборудования и наличием дополнительных функций.

Пиролизная печь на дровах – это оборудование современного типа, способное вырабатывать и одновременно сжигать печной газ при горении твёрдого топлива. Она не прихотлива к топливу, это могут быть дрова, уголь, пеллетные гранулы, опилки, в том числе различные отходы и мусор.

Пиролизная печь способна обеспечить вас и вашу семью надёжным и долговечным источником полноценного обогрева.

Что такое печи с двойным дожигом. Устройство и преимущества

В настоящее время на рынке можно встретить огромное количество отопительных печей и каминов, при этом продавцы, расхваливая свой товар, расскажут Вам о большом количестве дополнительных функций, таких как длительное горение, подвод воздуха или даже — двойной дожиг. А что такое двойной дожиг? Какие преимущества он дает и так уж ли он необходим владельцу печи или камина? В данной статье мы постараемся ответить на все вопросы касающихся функции двойного дожига дымовых газов в современных печах и каминах.

Сам термин дожиг дымовых газов подразумевает, что догорают какие-то дымовые газы. Что это, и о каких газах речь? Возможно, для кого то будет неожиданностью, но при сгорании твердого топлива, например дров – горят газы! Да именно газы, образуются в процессе сгорания дров, и с участием содержащегося в воздухе кислорода обеспечивают пламя с выделением тепла.

Как работает печь с двойным дожигом

Так, что же из себя представляет печь с двойным дожигом, и как она обеспечивает этот дожиг дымовых газов? Прежде всего, особенностью таких печей является особая конструкция топки, в которой специальным образом происходит забор дополнительного воздуха, потоки которого распределяются по системе каналов, нагреваются и подаются в камеру сгорания.

Распределение потоков воздуха в печах каминах с двойным дожигом

Условно, по этапно, процесс двойного дожига можно описать так:

1. Дополнительный воздух поступает через отверстия забора воздуха
2. Проходя через каналы вдоль стенки топочной камеры воздух нагревается, в результате нагрева образуется давление
3. Предварительно нагретый воздух, через ряд отверстий в верхнем уровне камеры сгорания подается в топку печи
4. Смешиваясь с дымовыми газами, обеспечивает их более полное сгорание.

На приведенном ниже видео показан процесс двойного дожига в современных датских печах каминах Morso серии 7110. На данном видео ролике Вы можете увидеть подачу в камеру сгорания дополнительно подогретого воздуха через два ряда отверстий в топке данной печи.

Как отличить печь с двойным дожигом от обычной печи

Конечно, можно положится на слова продавца о наличии данной функции у понравившейся печи или камина. Однако не стоит забывать, что продавец прежде всего планирует заработать, продав Вам товар, пускай даже не самого высочайшего качества, пользоваться сам он им не намерен. По этому, не стоит покупать печь для своего дома абы где, а только в местах с хорошей репутаций, где продавцам можно доверять.

Визуально, наличие функции двойного дожига можно определить заглянув в топку печи. У печей с функцией длительного горения в верхней части топки можно увидеть ряд отверстий для подачи предварительно нагретого воздуха.

Ряд отверстий для подачи дополнительного воздуха в топку печи при двойном дожиге

Однако, следует учитывать, что некоторые недобросовестные производители, просто создают отверстия в топке печи, эмитируя наличие функции двойного дожига

Поэтому, прежде чем выбрать и купить печь камин, лучше обратить внимание на репутацию производителя

Преимущество печей с функцией длительное горение

Печи с функций длительное горение, несомненно имеют ряд преимуществ перед обычными печами:

• Красивое горение – печи с двойным дожигом, как правило обеспечивают более красивое сгорание. Пламя в такой печи более объемно, имеет завораживающую красивую форму.
• Эффективность печи – такие печи более эффективно используют топливо (дрова), которые сгорают практически полностью, оставляя минимум золы. Дополнительный воздух в топке печи, смешиваясь с дымовыми газами, обеспечивает их более полное сгорание. Так достигается максимальная высокая температура и теплоотдача камина.
• Сохранность дымохода. В печах с двойным дожигом образуется и попадает в дымоход минимальное количество сажи и копоти. В печах с обычным режимом горения напротив, образуется большое количество сажи, которая попадая в дымоход смешивается с влагой, образует агрессивную среду и приводит к его коррозии. Дымоход при использовании печей длительного горения будет служить более длительное время.
• Экологичность. Топливо в печах с двойным дожигом, сгорает практически полностью, с минимальными выбросами в атмосферу продуктов сгорания, и практически не загрязняют окружающую среду. Жители Российской Федерации не предают большого значения экологической безопасности, а к примеру в странах Евросоюза – установлены зоны контроля дымовых выбросов, где запрещено использовать печи без двойного дожига. И многие производители отказываются от производства старых моделей печей и каминов без двойного дожига.

Что представляет собой печь длительного горения, где она используется, её достоинства и недостатки

Печь длительного горения представляет собой отопительное сооружение, оборудованное дополнительной камерой для сгорания выделяемого топливом газа. В такой печи замедляется процесс горения топочного материала, в результате чего обогрев помещения осуществляется в период от нескольких часов до полутора суток.

Под воздействием постоянной температуры топливо в печи распадается на древесный кокс и пиролизный газ. При взаимодействии с кислородом газ начинает гореть интенсивнее, при этом выделяется большое количество тепловой энергии, достаточное не только для отопления, но и для подогрева воды.

Печи длительного горения оборудованы дополнительной камерой для сгорания газов

Печи длительного горения применяют для обогрева дачных домиков, частных домовладений, гаражей, мастерских, подвалов, курятников, амбаров и других хозяйственных и жилых построек. В зависимости от размера и модернизации конструкции эти отопительные сооружения используют и в промышленных помещениях.

Эти эффективные источники тепла приобрели большую популярность благодаря своим функциональным качествам. Однако такие печи имеют ряд как положительных, так и отрицательных критериев.

Таблица: достоинства и недостатки печей длительного горения

Изготовление пиролизных печей

Решая, как смастерить пиролизную печь своими руками, необходимо учитывать площадь и тип обслуживаемого пространства. Работы выполняются на основе чертежей, для создания которых необходимо определить размеры и форму корпуса, уточнить тип расположения отсека для закладки твердого топлива и камеры дожигания газов.

Материалы и инструменты

Для изготовления металлической установки пиролизного горения следует собрать следующий набор подсобных материалов и инструментов:

• стальные листы толщиной в 3-4 мм марки Ст20;
• уголки стальные 50 мм – 4 шт;
• труба d50;
• арматурные элементы;
• трубы для дымохода d120;
• кирпичи – 15 шт;
• электросварочный аппарат плюс электроды;
• электродрель, болгарка;
• молоток, строительный уровень, рулетка, маркер.

Для изготовления металлической установки пиролизного горения следует не забыть про болгарку При выборе материалов для самостоятельного изготовления газогенератора стоить отдать предпочтение качественным и надежным ресурсам, от этого зависит эффективность устройства и безопасность эксплуатации.

Чертежи и расчеты

Чертеж изделия можно сделать самостоятельно, взяв за основу изображение выбранного агрегата. Далее, учитывая особенности устройства, проводят расчет необходимой мощности. Для этого сначала определяют требуемую мощность установки в режиме пламенного горения, далее вычисляют параметры при режиме газогенерации.

Далее рассчитывают объем топливной закладки, который необходим для обеспечения необходимой мощности. Для этого вычисляют массу топлива, учитывая, что ресурс сгорает только на 80%. При этом стоит помнить, что КПД самодельного очага пиролизного действия в среднем равен 50%.

В конце рассчитывают объем топки с учетом того, что коэффициент загрузки не должен превышать стандартное для этой отрасли значение 0,63.

Выбор и подготовка места

Выбирая место установки печной конструкции, следует учитывать, что пространство вокруг любого очага должно соответствовать требованиям пожарной безопасности:

• оформляется площадка-основа в виде платформы с ровной поверхностью из негорючих материалов;
• габариты основания должны быть больше, чем параметры возводимой конструкции;
• между агрегатом и стенами помещения выдерживается расстояние не менее 80 см;
• поверхности стен покрывают жаропрочными облицовочными материалами.

Для обеспечения безопасной эксплуатации поверхность пола не менее 1,2 м перед отопительным агрегатом укрепляется негорючим покрытием.

Изготовление и установка

Работы выполняются в следующем порядке:

1. В начальном этапе делают необходимые заготовки в виде элементов для вертикальных стоек. Далее по ширине установки отмеряют горизонтальные компоненты, после чего детали каркаса сваривают. При изготовлении стенок в передней панели проделывают отверстия для топки и зольника, оснащают их крепежными элементами для установки навесных дверок. Для монтажа колосниковой решетки и поддона с перфорацией, разделяющей топочный отсек от камеры дожига, к внутренней поверхности крепят уголки.
2. В боковую стенку необходимо врезать поддувало с заслонкой. Для этого из короткого отрезка трубы заготавливают поддувало, просверлив отверстие для оси заслонки. Из арматуры делают ось заслонки, к которой приваривают стальной диск, параметры которого соответствуют внутреннему диаметру поддувала.
3. Начиная с днища, сваривают детали корпуса, далее укладывают колосниковую решетку с элементом перегородки. После чего приваривают крышку.
4. В отверстие крышки вваривают отвод с углом поворота 90° для подключения корпуса к дымоходу. К отводу присоединяют боров – горизонтальный участок длиной 1 м. Он нужен для того, чтобы задерживать выход газов из камеры дожигания.

Пример изготовления пиролизной печи своими руками Шиберную заслонку, которая устанавливается в конце горизонтального участка, выполняют по тому же принципу, что и заслонку поддувала. Но в этом случае диаметр шибера должен быть меньше внутреннего диаметра трубы, также на диске вырезается сектор в ¼ основы.

Обзор видов и производителей

Большую часть моделей дровяных печек легко приобрести в готовом виде – их производством занимаются как большие предприятия, так и множество частных мастерских. Ряд моделей можно сделать самостоятельно.

«Печь Кузнецова»

Кирпичная конструкция с двумя стальными регистрами. КПД – 80–95%.

Внутри конструкции есть своеобразный «колпак», объединяющий очаг и нижнюю часть печки. С его помощью газ разделяется на холодный и горячий, причем горячий остается внутри, концентрируя тепло, а холодный сразу уходит через дымоход. Такая печь равномерно нагревается. Ограничивает образование сажи.

Данную печь можно сделать самостоятельно или заказать специализированной строительной фирме.

«Печь Ракета»

Такая печка для теплицы действует по принципу пиролиза: под воздействием высоких температур твердое топливо распадается, образуя газ, который сгорает в отдельной камере, выделяя при этом большое количество тепла. Эта печка использует на 85% меньше топлива по сравнению с обычными конструкциями. Получила название за характерный гул, который она издает в начале работы и который прекращается после достижения рабочей температуры.

Прогрев теплицы происходит за счет дымохода, проходящего по периметру помещения или вдоль него.

«Вологда»

Печь для теплицы длительного горения: дрова нужно закладывать раз в 6–10 часов в зависимости от модели. Принцип работы – газогенерация. Часть моделей имеет змеевик, позволяющий нагревать воду. При помощи шлангов можно подключить к баку на 35 или 50 л. Объем в 35 л обычно нагревается до +50…+60 °C за 30–40 минут.

Дымовые трубы выводят через потолок или форточку. Верхний выход дымохода должен быть выше конька как минимум на 30 см – это улучшит тягу.

Обратите внимание: первый прогрев нужно проводить на улице, чтобы прошел процесс полимеризации покрытия (в противном случае парник пропахнет горелой краской). Для лучшего обогрева модель желательно устанавливать на высоте 30–60 см от уровня пола

Для лучшего обогрева модель желательно устанавливать на высоте 30–60 см от уровня пола.

«Булерьян»

Данная конструкция выглядит, как лежащая на боку бочка с направленными в разные стороны трубками сверху и снизу. Нижние предназначены для всасывания холодного воздуха, верхние – для выхода теплого. Работает по принципу газогенератора: в первой камере дрова тлеют, во второй выделенный газ сжигается до конца. Конструкция обеспечивает равномерный прогрев помещения.

КПД – 70–75%. Заправлять топливо нужно раз в 6–8 часов.

Данная модель для отопления теплиц используется реже из-за отсутствия регулятора.

«Печь Бутакова»

Отчасти эта конструкция напоминает «Булерьян»: она действует по принципу газогенератора и так же втягивает снизу холодный воздух, чтобы выпустить сверху теплый. Помимо этого, в ней есть конвектор, обеспечивающий ускоренный прогрев помещения. Есть возможность регулировать подачу холодного воздуха, тем самым настраивая нужную температуру.

Внизу есть выдвижной ящик для золы. Проблема перепада температур решается за счет колосника.

«Слобожанка»

Относительно недорогая и практичная печь длительного горения. Работает почти на любом топливе: дрова, солома и т. д. Как правило, имеет верхнюю систему розжига. Существуют три варианта такой печи, отличающиеся системой подачи и движения воздуха.

Такую печь легко можно сделать своими руками.

«Бубафоня»

Простая конструкция с минимумом элементов. Основана на пиролизе. Работает на любом твердом топливе.

Цилиндрический корпус разделен на две части своеобразным «блином». Дрова и зона горения располагаются внизу. К ним через крышку и «блин» проходит воздушная труба, подающая кислород. Зоны горения газа располагаются над блином. От них выходит дымоход.

Как правильно сделать армопояс

Полки в душе: идеи обустройства

Ванная комната — это уникальное место в доме, которое также требует особой обстановки. Трудно представить декор помещения для проведения гигиенических процедур без стекла и зеркал. В наше время из-за стремительного образа жизни для обустройства ванной комнаты все чаще выбирают душевую кабину. Как известно, душ — это короткая форма купания, во время которой у вас должны быть все необходимые вещи под рукой. Люди часто задаются вопросом, куда положить мыло, гель или губку. Непрерывное наклонение к полу может быть обременительным, поэтому при выборе кабины следует подумать о дополнительной полке для косметики и аксессуаров. В настоящее время на рынке имеется множество решений, таких как корзины, полки или мыльницы — все для того, чтобы сделать использование душа более приятным. Ниже приведены некоторые интересные идеи для организации душевого пространства.

Угловые полки и душевые корзины

Практичная полка размещена между двумя стенками в кабине. Чаще всего из стекла или металла, с хромированной отделкой, предотвращающей ржавчину. Его можно установить на любой высоте, это позволяет сэкономить место в салоне.

Настенные полки и душевые корзины

Другая, часто встречающаяся душевая полка, представляет собой конструкцию, размещенную на одной из стенок кабины. Она занимает мало места, но в маленькой кабине нет ничего практичнее, чем угловая душевая полка. Благодаря этому у вас под рукой будет находится вся косметика и аксессуары. Данные полки изготовлены в основном из металла или стекла с хромированной отделкой.

Подвесные корзины и мыльницы

Отличной альтернативой полкам, закрепленным на стене, могут быть корзины и мыльницы, подвешенные на душевую арматуру или на дверь кабины. Доступно на рынке во многих версиях, обычно из металла, пластика или резины. Такие полки экономят место в душе. Их конструкция позволяет размещать в любом месте салона. Кроме того, конструкции легко чистить, а их цена вполне доступна.

Полки в нише в душевой кабины

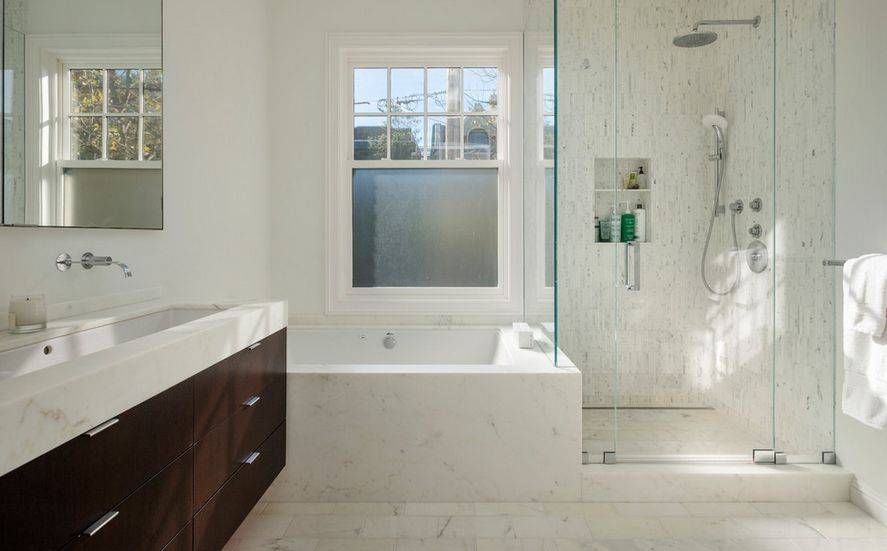

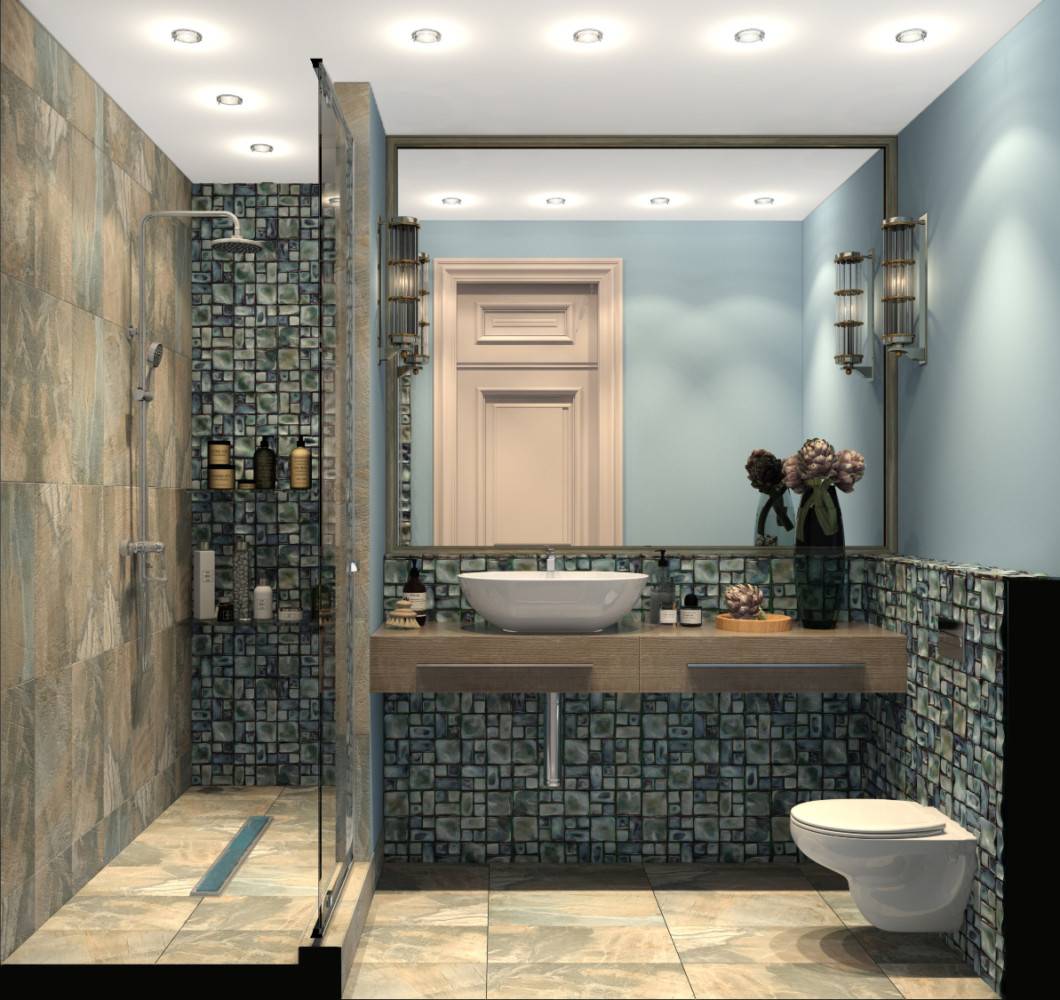

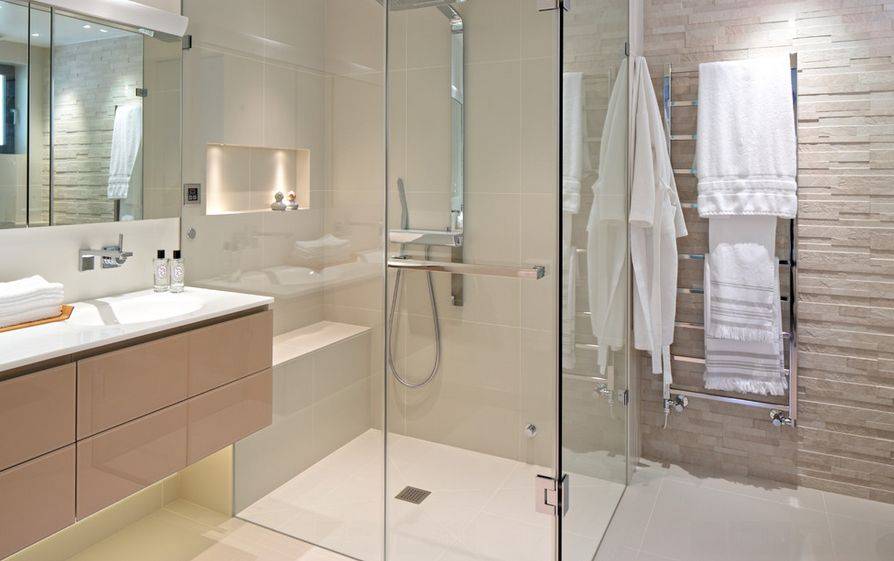

Полки в углублении становятся все более распространенным решением. При создании дизайна ванной комнаты стоит подумать о дополнительной полке для косметики. Отличным решением является создание ниши в одной из стен душа. Такое углубление не уменьшает поверхность кабинки, в отличие от других полок. Нишу легко чистить, она будет служить долгие годы. Кроме того, декоративным элементом такой полки может быть ее подсветка.

Это, безусловно, одно из самых удобных и красивых решений, но не всегда возможно сделать углубление в существующей ванной комнате. Если вы просто проектируете или дорабатываете идею, тогда вы должны использовать данную идею. Даже если это будет связано с небольшим сокращением пространства для использования, стоит иметь доступ к углублению-полке в душе. Душевая полка в стене требует регулярной чистки и сушки, но, прежде всего, вы ее должны проектировать так, чтобы вода из нее свободно текла в слив в поддоне или на полу.

Изготовление металлической пиролизной печи

Для изготовления печей используются пустые газовые баллоны, благодаря чему они стали именоваться бубафонями. Отличительной характеристикой подобных агрегатов является возможность загрузки различного типа топлива.

Для работы необходимо подготовить такие инструменты и материалы:

• использованный баллон;
• болгарку;
• сварочное оборудование;
• пассатижи;
• молоток.

Самостоятельная сборка печи выполняется следующим образом:

1. Верхнюю часть баллона срезают сваркой. При этом стоит учитывать уровень соединительного шва на корпусе, который с внутренней стороны баллона фиксируется прочной металлической планкой.
2. По центру заготовки проделывают отверстие для циркуляции воздуха.
3. Вверху на корпусе проделывают дополнительное отверстие для дымоотвода.
4. Изготавливают газовый рассекатель, оснащенный трубой, чтобы своевременно подавать кислород в другую рабочую камеру печи.
5. Дымоотводную трубу фиксируют при помощи сварки.

Из отработанного баллона объемом до 50 литров при одной закладке топлива рабочий цикл составит 7 часов. Этого достаточно для поддержания комфортного температурного режима в помещении площадью в 75 кв. м.

Несмотря на экономичность и доступность, самодельная буржуйка имеет существенный недостаток – быстрое сжигание кислорода в воздухе. По этой причине подобное оборудование редко используется для обогрева жилых помещений, но подойдет для хозяйственных нужд – подогрева воды, утилизации сухого мусора.

Сбор системы

Сборка печи пиролизного сжигания делается прямо на месте монтажа, чтобы не утруждаться в перемещении габаритного прибора.

— Укладка фундамента должна быть непременно из термостойкого кирпича.

— Потом по периметру устанавливают внутренние стенки котла, а на дне размещают отсек для золы. Внутренние стенки соединяются сваркой.

— Когда корпус готов, приступайте к внутреннему монтажу. Камеры нужно приварить, а также теплообменник и колосники по ранее прикрепленным направляющим.

— Ребра жесткости, прорезанные из профиля, крепятся снаружи сваркой в вертикальном положении.

— В завершение устанавливают внешние стенки и верхнюю плиту. На плоскости устанавливают баки для воды.

— В прибор, между стенками засыпают чистый песок, который будет выполнять универсальную функцию: защитит камеру от прогорания или перегрева и дополнительно аккумулирует тепло.

На этой стадии происходит герметическая установка дверок камер. Емкость с водой подключают к контурам. Все — металлическая самодельная пиролизная печь готова.

Котел разжигают твердым топливом, затем огонь фиксируется дверкой. Ровное горение может быть лишь при регулированной подаче воздуха камерам. Для этого необходимо прикрепить специальную систему, состоящую из клапанов и рычагов.

Выводы

Рассмотрев как сделать разные виды пиролизных печей, можно подытожить, что реально сделать только конструкцию из газового баллона. Кирпичную печь самостоятельно построить не получится, слишком сложно. Походный вариант из консервных банок также имеет право на существование, но изготовить его можно только дома, в полевых условиях этого сделать не выйдет. И наконец, печь на отработке – простая, но опасная, требует очень внимательной и аккуратной эксплуатации. Риск достаточно велик, поэтому рекомендовать ее для обогрева гаража мы не беремся.

При наступлении зимних холодов добавляется забот у хозяев частных домовладений, которые несут всю полноту ответственности за обогрев своего жилища. В тех помещениях, где мощность основного отопления слабая или оно отсутствует вовсе (сараи, гаражи), приходится подыскивать недорогие альтернативные способы.

Заключение

Пиролизные установки, сделанные своими руками, приобретают все большую востребованность. Причина – высокая стоимость котлов заводского изготовления, самодельные агрегаты часто оказываются единственной альтернативой. Единственный недостаток — топливо для пиролизных котлов должно иметь влажность не выше 25%, иначе процесс пиролиза будет слабым, что влияет на производительность установки.

Всем привет, с Вами снова Складий ! На днях установил систему длительного горения фирмы В Polster c-11

Любителям наглядности и моих видео сюда :

Итак, предлагаю сразу разъяснить как оно работает на собственном примере. Включаю систему, разжигаю ведро дров. После того как прогорели дрова, на раскаленные угли, я закладываю полную топку угля (4 ведра). Благодаря вентилятору котел не потухнет, вентилятор продует угли и тяга будет 100%. Далее выставляю температуру и иду по своим делам. Систему настроил так: вентилятор 75 ватт, 120мм работает на 30% оборотов (этого хватает для плавной работы, на 85% чуть не спалил дверцы и колосники).

Вентилятор раздувает топливо, на 30-ти градусах включается насос, дует до тех пор, пока температура в трубах не начнет приближаться к заданной на контролере (допустим 60), при 57 обороты плавно уменьшаться, пока она не станет 60 (что бы не было эффекта инерции это все настраивается). При достижении заданной температуры вентилятор отключится, и воздушная заслонка в нем практически перекроет подачу воздуха в котел. Нет дыма без огня, а огня без кислорода =) Поэтому котел перейдет в режим тления, после чего насос, гонящий воду, поможет радиатором отдать тепло в помещение, температура системы упадет, включится вентилятор, система перейдет в активное горение и станет снова раздувать его. И так по кругу. После того, как с включенным вентилятором температура упадет ниже 30 градусов (настраивается), система поймет что закончилось топливо, даст звуковой сигнал и отключит насос и вентилятор.

Контроллер с вентилятором выглядят вот так :

Также присутствует датчик температуры воды в системе, и выход на циркуляционный насос. О насосе я писал в прошлом посте, если собираетесь ставить — го читать https://pikabu.ru/story/ustanovka_tsirkulyatsionnogo_nasosa_…

У системы много функций и регулировок, более подробную информацию о данной системе легко найти в интернете.

Собственно, некоторые важные моменты опишу тут, остальное — в видео .

—О выборе вентилятора: выход на вентилятор 220вольт, то есть можно установить более дешевый вентилятор, например для вентиляции:

Жаль только заслонка там не стоит, но есть заслонки для вентиляции. Короче, кто хочет экономить и есть голова, сам придумает как (можно еще вентилятор от автомобильной печки поставить)

—Не прожгите котел! Настройте обороты вентилятора, ибо он разгоняет угли до температуры, которая может привести в негодность ваш котел. Лучше пусть будет плавнее, но безопаснее, согласны ?

—Проверьте систему на закипание. Порой свет отключают. Котел перейдет в режим тления, но не закипит ли он без насоса? Испытайте систему в таком режиме, под бдительным контролем.

Вот, собственно, и все. Возможно забыл о чем то в видео, ищите в комментах ) И пишите что думаете об этом)

Друзья, еще не зима, но результаты уже такие :

— 2,5 ведра антрацита (10л ведро) горят более 13-ти часов, при температуре системы 55град, и среднесуточной температуре за окном в +8 градусов;

— 4 ведра антрацита горели более 24-х часов.

В процессе горения закладка топлива дает усадку, что дает возможность загрузить еще топлива. Также можно раз в сутки вычищать золу, чтобы в топочной камере стало больше места. Таким образом, можно поддерживать горение фактически неограниченное время. У меня получалось более 2-х суток. Возможно было бы и больше, но я там просто не живу.

Спасибо за внимание, подписывайтесь на меня, я погнал делать что то новое ! Удачи в ваших делах, пока !

220

Ранее для обогрева домов чаще всего использовались печи. Но из–за своей затратности и малой продуктивности спрос на них упал. Им на замену пришел котел. Топливо, которое используется для работы котла – дрова, потому что они более экономичны.

На сегодняшний день производитель предлагает большой выбор для покупки. Есть и разные виды котлов. Например, газогенераторные котлы в Украине очень популярны и востребованы.
