Как сделать пеллетную горелку своими руками?

Возможные варианты движения жидкости

Существует множество схем. Но все способы можно разделить на две основные группы в зависимости от принципа движения теплового носителя по трубам. Поэтому конкретная схема подбирается в зависимости от того, используется в системе естественная или принудительная перекачка.

Особенности естественной циркуляции

Наиболее простое и недорогое решение — обвязка котла, где тепловой носитель будет двигаться по трубам при помощи законов физики. Реализовать такую схему сможет даже новичок, причем понадобится на это минимум времени.

Особенность системы отопления с естественной циркуляцией заключается в отсутствии насоса. В этом случае движение жидкости в трубопроводе происходит благодаря способности более холодной среды выталкивать более горячую и менее плотную.

При организации системы отопления без насоса радиаторы должны быть расположены выше, чем котел. При этом количество изгибов и поворотов труб нужно свести к минимуму (+)

К преимуществам такого решения следует отнести:

  • низкую стоимость монтажа;
  • дешевизну обслуживания;
  • простоту установки;
  • возможность оперативно восстановить работу системы в случае обнаружения поломки.

Но схема с естественным движением жидкости имеет и свои недостатки. Прежде всего, применять ее можно только при одноконтурной системе. К тому же, такое решение будет эффективным исключительно в небольших домах.

Вариант с принудительной циркуляцией

Наибольшим спросом пользуются системы отопления, в которых используется циркуляционный насос. И это ничуть не удивительно, ведь такая схема отличается удобством, универсальностью и практичностью. Использовать ее можно в домах и постройках абсолютно любых размеров.

Но даже несмотря на уникальные преимущества, схемы с принудительной циркуляцией теплоносителя обладают некоторыми значимыми минусами:

  • дороговизна монтажа — средняя стоимость насоса составляет порядка 150-160 долларов;
  • сложность реализации — схема состоит из большого количества элементов, что значительно затрудняет ее реализацию;
  • необходимость балансировки — все составляющие системы обогрева дома должны быть точно выровнены относительно друг друга;
  • зависимость от наличия электроэнергии — отопительный насос будет работать только при условии подачи к нему тока.

При организации системы обогрева постройки с двумя или более контурами рекомендуется использовать вариант с принудительным движением теплоносителя.


Система отопления с принудительной перекачкой жидкости функционирует благодаря циркуляционному насосу. Поэтому лучше отдавать предпочтение надежным устройствам от проверенных производителей

Однако в этом случае основополагающим фактором производительности является мощность отопительного котла. Учтите, если ее будет недостаточно, оборудование не сможет нагреть достаточное количество теплоносителя.

Пеллетная горелка с принудительным забором

Данной устройство является одним из лучших, если говорить о пожаробезопасности в доме. Представитель – пеллетная горелка Теплодар. Минусом является высокая стоимость горелок, достигающая 3000$. Горелка имеет несколько механизмов, обеспечивающих подачу пеллет внутрь. Один механизм задействует шнек, а другой – пневматическую систему. Безопасность изделия в том, канал проходит снизу (по нему перемещаются пеллеты). Пламя будет двигаться в обратном направлении, поэтому в бункер он не проберется.

Обратите внимание! Топливо подается порционно и не остается в канале, по которому двигаются. Еще одно преимущество в том, что конструкции с пневматической системой оборудуются большими бункерами. Их можно загружать 1 раз в месяц

Их можно загружать 1 раз в месяц

Еще одно преимущество в том, что конструкции с пневматической системой оборудуются большими бункерами. Их можно загружать 1 раз в месяц.

Что касается шнековых подающих механизмов, то они имеют два основных узла. Первый – шнек. Он забирает пеллеты из бункера, высыпая их в другой механизм. Другой шнек поднимает их прямо в горелку. Даже так возгорание возможно, так как топливо остается по всей длине шнека. Для защиты инженерами создается еще один узел, подходящий из материала к горелке. Он плавится и самозатухает. Это своего рода предохранитель, отсекающий огонь.

Недостатком подобных механизмов является то, что они зависимы от электричества. Без него подача пеллет прекращается, а что еще хуже, отопительная система может пострадать. Подавать питание нужно на два электродвигателя. В случае когда электроэнергия стабильна и не пропадает, то можно докупить надув воздуха. С ним сгорание пеллет будет лучше, как и КПД.

Сбои в работе и их устранение

Изготовленная своими руками или приобретенная промышленная пеллетная горелка может иметь сбои в работе, вызванные:

  • содержанием посторонних включений в пеллетах. Диагностируется наличием грязного шлака зеленоватого цвета в остановившейся горелке. Устраняется очисткой бункера или повышением мощности и расхода воздуха;
  • применением пеллет разного диаметра или размера, превышающего требуемого конструкцией. Приводит к выходу из строя элементов механической подачи топлива, восстанавливаемым только путем полной замены деталей;
  • переходом на новый размер пеллет. Вероятную остановку котла в этом случае можно предупредить, увеличив скорость подачи древесных гранул;
  • использованием торфяных пеллет, что вызывает загрязнение оптического датчика и приводит к индикации ошибки. Решение проблемы – замена на древесное топливо, либо постоянный визуальный контроль;

Оснащение экономичными и автоматизированными твердотопливными горелками котельных во многом упрощает жизнь обитателей дома. Однако любое техническое устройство требует своевременной диагностики и профилактического ухода. Производите уборку отработанных отходов и уделяйте время периодическому осмотру технического состояния всех элементов котельной. Такие несложные действия позволят получить максимальную безопасность и комфорт.

Виды

Факельные

Такие горелки для твердотопливных котлов характерны в основном для российской продукции. Огонь устремляется в боковую плоскость. Подача пеллет происходит по горизонтальному шнеку либо с использованием вакуумной трубки. Тяга в котел должна обеспечиваться принудительно. Давление воздуха, создаваемое вентилятором, вполне соответствует потребностям отопительного оборудования; в зависимости от формирующихся завихрений, горение происходит более или менее стабильно.

Факельные горелки обеспечивают превосходную эффективность рабочего процесса. Закладывать внутрь можно практически любое горючее. Помимо пеллет самых разных типов, допускается использовать даже обычную сухую щепу, подходящую по размеру. Устройство использует эффект наддува. Плавность регулировки обеспечивается прямой связкой между вентилятором и автоматической системой управления.

Общее описание

Как правило, стандартная пеллетная горелка реализуется производителями уже укомплектованной различными приспособлениями. Чаще всего в комплектацию входят следующие элементы:

  • контроллер для автоматизации работы;
  • шнек для подачи пеллет;
  • лямбда-зонд, который измеряет остаточный объем воздуха и автоматически регулирует горение;
  • бункерная топливная емкость.

На участке от шнека до горелки в некоторых случаях устанавливается пластмассовая гофра, которая при появлении обратной тяги не допускает распространения пламени. Основными узлами горелки также являются:

  • электрический нагревательный элемент, который задействован в автоматическом розжиге;
  • вентилятор для подачи воздуха, находящийся снизу устройства либо сзади котла, регулируемый с помощью контроллера.

В данном видео узнаем как сделать пеллетную горелку своими руками:

Автоматизированная подача в топку горючего из бункера происходит без вмешательства человека. Подача пеллет производится при помощи шнекового устройства с электроприводом, при этом процесс дополнительно проверяется контроллером с тепловыми датчиками и системой индикации, которая отображает работу непосредственно горелки.

Схема управления режимом температуры теплоносителя несложная. Во время достижения заданной температуры горелка с помощью контроллера переходит в ожидающий режим с длительным тлением горючего. Затем, когда теплоноситель остывает до определенной температуры, датчик передает сигнал о запуске вентилятора, это вызывает розжиг топлива и перевод устройства в обычный режим работы. Для розжига часто задействуют ТЭН.

Эффективность горелки будет зависеть от скорости засыпания горючего в топку и объема самого топлива, потому лишь правильная настройка всех показателей способствует оптимальному эффекту от работы этого оборудования.

Виды

Факельные

Такие горелки для твердотопливных котлов характерны в основном для российской продукции. Огонь устремляется в боковую плоскость. Подача пеллет происходит по горизонтальному шнеку либо с использованием вакуумной трубки. Тяга в котел должна обеспечиваться принудительно. Давление воздуха, создаваемое вентилятором, вполне соответствует потребностям отопительного оборудования; в зависимости от формирующихся завихрений, горение происходит более или менее стабильно.

Факельные горелки обеспечивают превосходную эффективность рабочего процесса. Закладывать внутрь можно практически любое горючее. Помимо пеллет самых разных типов, допускается использовать даже обычную сухую щепу, подходящую по размеру. Устройство использует эффект наддува. Плавность регулировки обеспечивается прямой связкой между вентилятором и автоматической системой управления.

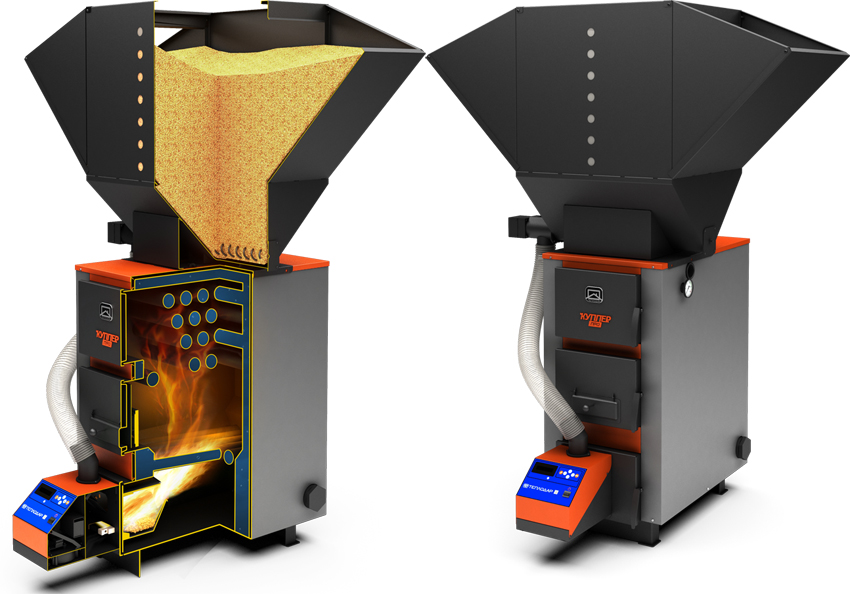

№2. «Теплодар Куппер ПРО 36»

Котлы «Куппер ПРО» — наиболее часто приобретаемые среди всех изделий «Теплодар». «ПРО 36» — стильный одноконтурный котел для отопления частных домов большой площади (от 250 кв.м при высоте потолка 2,7 м). Работает на угле, дровах и брикетах, а при необходимости может быть переоборудован под пеллеты или газ (горелки АПГ-42 и АГГ40-К в комплекте не идут). У компактного котла хорошее качество сборки и масса других достоинств, например, один из них — продуманная конструкция и расширенная комплектация.

«Куппер ПРО 36»

  1. Стальной корпус толщиной 3 мм.
  2. Встроенный блок из трех ТЭНов общей мощностью 9 кВт.
  3. Итальянский термоманометр.
  4. Аксессуары для чистки котла.
  5. Шибер.
  6. Пламяотбойник из нержавейки для предупреждения вылета пламени в дымоход.
  7. Чугунный отбойник для предотвращения рассыпания горящего угля.
  8. Водоохлаждаемый колосник.
  9. Развитая поверхность водяной рубашки для эффективного теплосъема со всех поверхностей топки.
  10. Стальной трубный теплообменник.
  11. Съемный козырек внутри теплообменника для оборота топочных газов.

Отдельно можно приобрести:

  • дымоход;
  • автоматику для ТЭНа;
  • терморегулятор;
  • регулятор тяги;
  • газовую горелку.

Плюсы

  1. Самоохлаждающаяся дверца топочной камеры.
  2. Топка, расположенная под наклоном для равномерного распределения топлива и удобства загрузки.
  3. Режим длительного горения. Дрова — до 8 часов, уголь — до 10.
  4. Гарантия 3 года на корпус и 1 год на электрооборудование.

Минусы

  1. Не слишком просторная дверца топки.
  2. При использовании березовых дров в качестве основного топлива мощности котла может быть недостаточно для отопления помещений площадью свыше 250 кв.м.

Время горения топлива

Уголь, час Дрова, час Объем топки, л
10848

Характеристики

Тепловая мощность, кВтТ теплоносителя maх, °C Давление воды в контуре, бар КПД,%
36 50 — 95 285

Технические параметры

Вес, кг Ш х В х Г, мм Ø дымохода, ммПатрубок подключения контура отопления Объем рубашки теплообменника, л
130 505 x 970 x 760 1501 ½» 48

Устройство и принцип работы

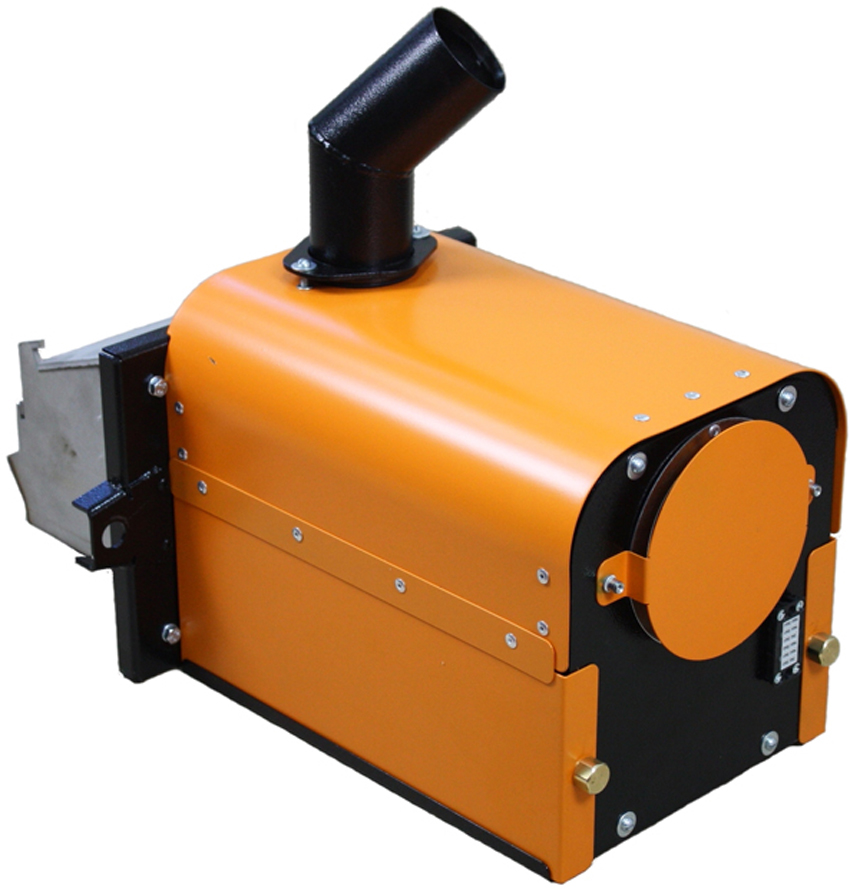

Типичная пеллетная горелка устроена и просто и сложно одновременно. Составными частями устройств являются:

  • лоток для закладки топлива;
  • жаровня;
  • вентилятор;
  • разжигающее приспособление.

Типовая горелка, которая работает на пеллетах, изначально поставляется в большинстве случаев с полным набором необходимых деталей и приспособлений. Кроме автоматики (контроллера), туда входит шнек, подающий сами пеллеты. Обязательно должен быть лямбда-зонд. Эта деталь отмеряет оставшийся объем воздуха и подстраивает горение соответствующим образом. Топливный резервуар принято именовать бункером.

Между шнеком и горелкой может ставиться гофра из пластмассы. Ее основная функция — профилактика распространения пламени при возникновении обратной тяги. Ключевыми узлами пеллетной горелки также будут электрический нагреватель (работающий автоматически) и вентилятор, который находится в нижней или задней части устройства. Поскольку подача горючего в камеру сжигания происходит автоматически, трудоемкость работы существенно сокращается. В самодельных модификациях горелок преимущественно используется контроллер на Arduino.

В связке с ним обязательно должны быть:

  • дисплей;
  • цифровой датчик нагрева;
  • от 4 до 6 кнопок;
  • несколько реле и транзисторов.

Что касается редукторов, то они, конечно, не используются (ведь это не газовое оборудование, в конце концов). А вот мотор-редукторы вполне находят себе применение

Большинство производителей акцентирует внимание, что такие узлы универсальны, то есть подходят для подавляющей части моделей горелочных систем с поддувом и без него, имеющихся на рынке. Мощность устройств обычно составляет 25, 40 или 60 Вт

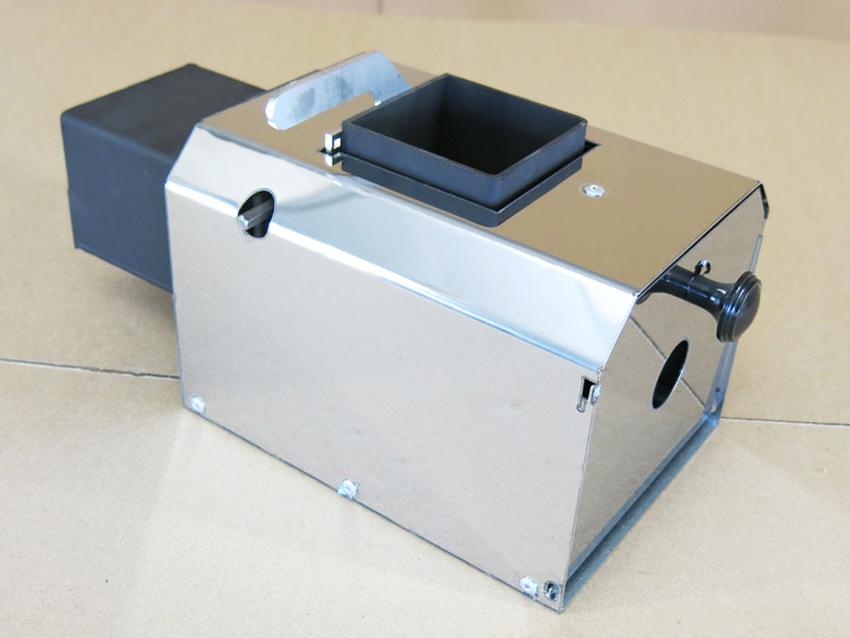

Пеллетная горелка своими руками: разновидности

Устройства, которые используются для переработки гранулированного сырья, подразделяются на два типа в зависимости от принципа действия – с принудительным забором и гравитационные. Выбор того или иного вида оборудования зависит в первую очередь от индивидуальных эксплуатационных условий.

На данный момент популярны пневматические пеллетные горелки Общемаш

Устройства такого типа включают в себя несколько механизмов, за счет которых производится поставка гранул. Первый из них функционирует с помощью пневматической системы. Второй механизм оснащается специальным инструментом – шнеком. Безопасность в системе обеспечивается за счет конструкции канала, установленного снизу вверх, по которому происходит подача гранул.

Автоматические устройства имеют одно серьезное преимущество – пожаробезопасность. Такие приборы применяются в технике разных производителей. Например, они интегрируются в котлы Теплодар. Пеллетные горелки, отзывы о которых преимущественно положительные, имеют довольно высокую стоимость. Цена некоторых моделей превышает 150 тыс. руб. Более бюджетные варианты можно приобрести за 60-80 тыс. руб.

Конструкция пневматического типа отличается максимальной безопасностью. Это объясняется тем, что система подачи гранул доставляет топливо небольшими порциями. Таким образом, оно не задерживаются в связном канале. Для такой горелки существует возможность установки габаритного бункера, который не нуждается в частых загрузках. При желании устройство такого типа можно купить. В настоящее время большой популярностью пользуются пневматические пеллетные горелки Общемаш.

Подающие механизмы, относящиеся к шнековому типу, включают в себя два главных узла. С помощью первого шнека производится забор гранулированного топлива из бункера. Работа данного прибора позволяет переправить пеллеты в другой приемник. После этого второй шнек направляет сырье непосредственно в горелку.

Автоматические пеллетные горелки отличаются высокой пожаробезопасностью

Недостатком устройств, подача топлива в которых выполняется принудительно, является их энергозависимость. В случае отключения электричества работа горелки прекращается.

Гравитационная пеллетная горелка: особенности конструкции

Устройства такого типа, функционирующие на пеллетном топливе, имеют другой принцип действия подачи гранул. Сразу стоит сказать, что такие агрегаты являются более удобными в обращении. Главное преимущество гравитационного механизма заключается в том, что он не требует обязательного подключения к электросети.

Пеллеты в этом случае располагаются в бункере и могут поступать в связной канал под действием собственного веса. Существует несколько популярных отечественных компаний, занимающихся выпускам подобных агрегатов (Пеллетрон, Бегемот). Пеллетная горелка такого типа запускается очень просто – с помощью изменения расположения заслонки

Важно помнить, что на дымоходе установлен регулятор тяги, который также можно настроить

Гравитационные пеллетные горелки можно использовать без подключения к электросети

КПД у гравитационных устройств несколько ниже, чем у аналогов, функционирующих за счет принудительной подачи гранулированного топлива. Установка пеллетной горелки такого типа не является сложной задачей. Полное ее подключение можно выполнить всего за несколько часов.

Для того чтобы увеличить показатели пожаробезопасности данного прибора, многие производители устанавливают на него специальные заслонки. Они оснащаются термическими датчиками, которые в случае попадания пламени в канал, соединяющийся с бункером, срабатывают и перекрывают проход.

Способы автоматизации

Соотношение подачи топлива и воздуха в камеру сгорания необходимо отрегулировать, в противном случае работа отопительного оборудования будет нестабильной или постоянно происходить на высокой мощности.

Самый простой способ изменять обороты вентилятора и шнекового двигателя — это установить простейший регулятор. Но в этом случае добавится необходимость регулярного присмотра и настроек оборудования с учетом температуры окружающей среды и теплоносителя. Настройка отопительной системы своими руками состоит в том, чтобы подобрать на различных режимах работы такое соотношение подачи воздуха и горючего, во время которого факел пламени будет стабильным и ровным. Добиться этого можно только во время автоматизации работы котла.

Вначале надо приобрести блок электронного управления. Если котел уже оборудован этим прибором, то необходимо внимательно изучить возможности его применения. Обычно контроллеры ведущих изготовителей имеют свободные контакты для управления, куда можно подсоединить электрические двигатели шнека и вентилятора. В этом случае с учетом показателей датчиков контроллер начнет повышать или понижать подачу топлива и регулировать скорость работы вентилятора.

В плане розжига и контролирования пламени горелку тоже можно автоматизировать. Необходимо приобрести фотодатчик, а также электронный элемент накаливания. Последний включается в самом начале, поджигая пеллеты, а фотодатчик во время появления стойкого пламени будет извещать об этом контроллер, который выключит элемент накаливания.

На патрубке устанавливают датчик наполнения, его основная задача — подавать сигнал на электронный пульт управления, если шнек наполнен пеллетами, чтобы завершить подачу горючего. Все эти способы автоматизации дают возможность эффективно сжигать топливо и создать комфорт во время обслуживания котла отопления. Но существуют и определенные недостатки:

  1. Стоимость изготовления горелки значительно повышается.
  2. Находящийся в комплекте электронный блок отопительного котла обычно не приспособлен для одновременной работы с приборами для контроля и розжига горелки, в этом случае необходимо приобретать новый.
  3. Горелку можно подсоединить не к любому контроллеру.

Запуск и уход за котлом

Сравнение затрат на отопление

Запуск оборудования можно производить только после установки пеллетного котла и подсоединения к нему соответствующих труб отопительной системы. После того как упомянутые задачи будут выполнены, включите подачу холодной воды в систему обогрева.

Понаблюдайте за работой котла. При наличии любого рода нехарактерных признаков выключите оборудование и откажитесь от его использования до устранения неполадок.

Понаблюдайте за работой котла

Самодельные пеллетные котлы, равно как и любые другие отопительные агрегаты, нуждаются в соответствующем уходе.

Каждые 2-3 недели очищайте зольник от отходов. Каждые 2-4 недели прочищайте дымоотводящий канал. На это у вас не уйдет много времени, зато игнорирование такого простого обслуживания приведет к существенному уменьшению эффективности котла и сделает оборудование потенциально небезопасным.

При желании к пеллетному котлу можно подключить дополнительные средства автоматизации. Это сделает эксплуатацию оборудования более удобной – вы попросту сможете забыть о необходимости дозагрузки топлива и прочих сопутствующих мероприятиях на какое-то время.

Современные средства автоматизации позволяют даже налаживать удаленное управление отопительным агрегатом, что также очень удобно.

И это не единственные возможные дополнения. Как вам, к примеру, системы самоочистки для котлов? Обязательно изучите доступные модификации и при желании купите такие дополнения для своего котла.

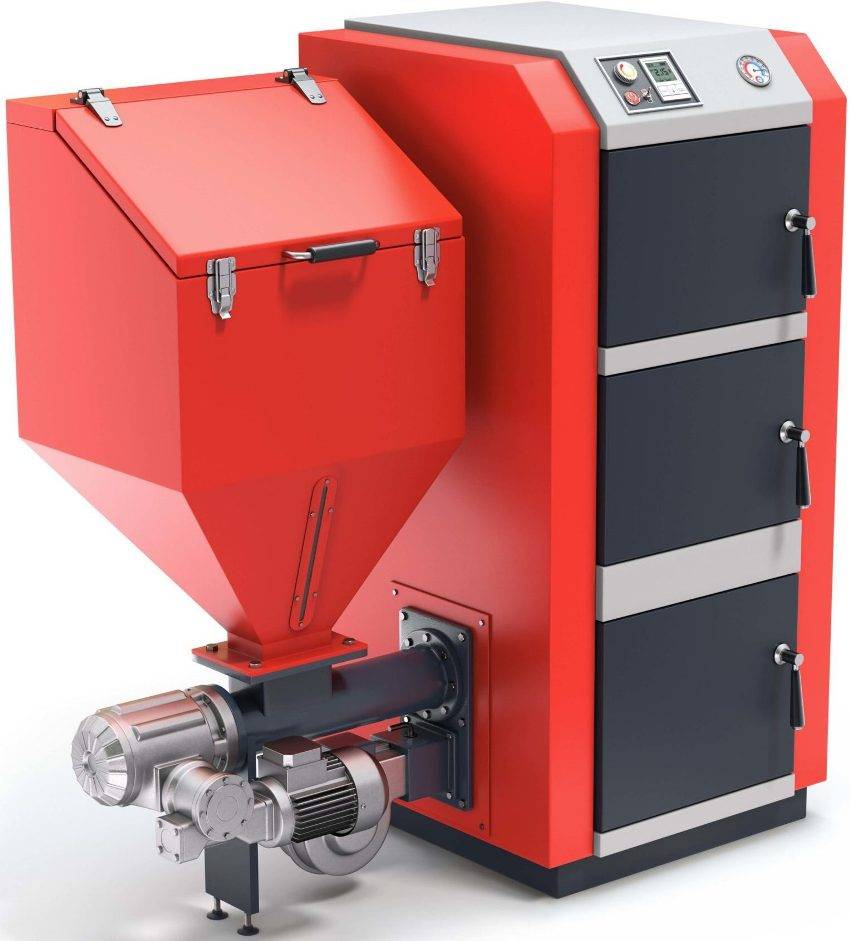

Котел с бункером для пеллет

Собрать же простой пеллетный котел можно своими руками, следуя полученной ранее инструкции.

Видео — Принцип работы пеллетного котла

Неповторимый запах натурального дерева, чистое и оформленное помещение в современном стиле – именно так может выглядеть котельная в доме, если правильно подойти к выбору оборудования. Новаторским теплогенерирующим оборудованием, которое позволит создать описанные условия в помещении, является пеллетный котёл или автоматическая пеллетная горелка, работающие на специальных топливных гранулах, которые созданы из отходов агропромышленного или деревообрабатывающего производства.

Если ещё несколько лет назад пеллетные установки использовались только в 20% домов в Европе, то на данный момент цифра возросла до 70%. Использование котлов и горелок, работающих на гранулах, — наиболее выгодный вариант для отопления жилого помещения с экологической и экономической точки зрения. Сегодня мы поговорим о принципах работы оборудования, о его достоинствах и недостатках, а также рассмотрим схему изготовления пеллетной горелки своими руками.

Процесс сборки

Процесс создания котла включает несколько этапов. При изготовлении каждого элемента стоит учитывать особые условия эксплуатации изготавливаемого изделия.

Отрезаем от толстостенной трубы диаметром 100 мм отрезок, длина которого будет равна высоте топки. К нижней части привариваем болт. Из стального листа вырезаем круг такого же диаметра, как труба или большего. Просверливаем в круге отверстие, достаточное для прохождения болта, приваренного к трубе. Соединяем круг и воздуховодную трубу, закрутив гайку на болт.

В итоге мы получим трубу для подачи воздуха, нижняя часть которой может закрываться свободно двигающимся металлическим кругом. В процессе эксплуатации это позволит регулировать интенсивность горения дров и, следовательно, температуру в помещении.

С помощью болгарки и диска по металлу делаем в трубе вертикальные прорези толщиной приблизительно 10 мм. Через них воздух будет поступать в топочную камеру.

Корпус (топка)

Для корпуса потребуется цилиндр с герметичным дном диаметром 400 мм и длиной 1000 мм. Размеры могут быть иными, в зависимости от имеющегося свободного пространства, но достаточными для закладки дров. Можно использовать готовую бочку или приварить к стальному толстостенному цилиндру днище.

Иногда котлы для отопления изготавливают из баллонов из-под газа для более длительного срока службы.

Дымоход

В верхней части корпуса формируем отверстие для отвода газов. Его диаметр должен быть не менее 100 мм. К отверстию привариваем трубу, через которую будет осуществляться отвод отработавших газов.

Длина трубы выбирается в зависимости от конструктивных соображений.

Соединяем корпус и устройство подачи воздуха

В днище корпуса вырезаем отверстие диаметром равным диаметру воздухоподающей трубы. Вставляем трубу внутрь корпуса таким образом, чтобы поддувало выходило за пределы днища.

Из металлического листа толщиной 10 мм вырезаем круг, размер которого немного меньше диаметра корпуса. Привариваем к нему ручку, изготовленную из арматуры или стальной проволоки.

Это значительно упростит последующую эксплуатацию котла.

Конвекционный кожух

Из листовой стали изготавливаем цилиндр или отрезаем кусок трубы, диаметр которой на несколько сантиметров больше наружного диаметра топки (корпуса). Можно использовать трубу диаметром 500 мм. Соединяем вместе конвекционный кожух и топку.

Сделать это можно с помощью металлических перемычек, привариваемых к внутренней поверхности кожуха и наружной поверхности топки, если зазор получился достаточно большой. При меньшем зазоре можно приварить кожух к топке по всему периметру.

Из стального листа вырезаем круг такого же диаметра как топка или чуть больше. Привариваем к ней ручки, используя электроды, проволоку или другие подручные средства.

Учитывая, что в процессе эксплуатации котла ручки могут сильно нагреваться, стоит предусмотреть специальную защиту из материала с низкой теплопроводностью.

Ножки

Для обеспечения длительного горения к дну привариваем ножки. Их высота должна быть достаточной, чтобы поднять дровяной котел минимум на 25 см над уровнем пола. Для этого можно использовать различный прокат (швеллер, уголок).

Поздравляем, вы изготовили дровяной котел своими руками. Можно приступать к обогреву дома. Для этого достаточно загрузить дрова и поджечь их, открыв крышку и теплорассеивающий диск.

Несмотря на то, что наука и технологии ушли далеко вперед, не стоит отрицать, что даже сегодня использование таких приборов, как котлы дровяные для отопления дома, является распространенным.

Большинство моделей современных дровяных котлов сегодня сочетают в себе такие два элемента: традиционный источник тепловой энергии – дрова, а также систему парового отопления, которая вошла в обиход относительно в недавнем времени – 100-150 лет назад.

Для тех, кто проживает в городе, может показаться странным подобное гонение за традициями древности в виде дровяных котлов. Однако этого нельзя сказать о деревнях и селах. Ведь здесь нет проходящей газовой магистрали, электричество скачет, да и оплачивать счета будет дорого. Именно в таком случае котлы дровяные для отопления дома станут единственным спасением для людей в холодную пору.

2 Преимущества и недостатки

Составить грамотно схему и знать устройство агрегата недостаточно для полноценного взвешенного решения создать самодельную печь, работающую на прессованных отходах из древесины. Необходимо также учесть все достоинства и недостатки конструкции.

К основным положительным моментам можно отнести:

  • особенную экономичность, так как не требуется использование дров или угля;
  • высокий коэффициент полезного действия, выше можно встретить лишь у газовых печей;
  • высокую теплотворность пеллетов;
  • невысокую стоимость топлива;
  • полную безопасность в эксплуатации;
  • возможность полной автоматизации процесса;
  • отсутствие необходимости участия человека, так как автоматика контролирует и подачу топлива, и температурный режим;
  • долговечность и надёжность.

К преимуществам можно отнести и такую особенность печей на пеллетах, как отсутствие неприятных запахов и чёрного дыма, что делает конструкцию экологичной.

Но есть у подобных агрегатов и неприятные стороны, которые также нужно учесть при составлении схемы отопительного оборудования.

  • высокая стоимость комплектующих импортного производства для самостоятельной сборки печи;
  • ввиду того что производство древесных гранул не очень развито, появляется сложность с покупкой топлива;
  • для автоматизации процесса придётся дополнительно учесть расходы электроэнергии, так как всё оборудование автоматики работает на электричестве.

При остановке агрегата на время более 10 часов, необходимо проводить новую настройку.

Также придётся подумать и об источнике питания. Во избежание непредвиденных отключений электроэнергии лучше будет установить автономный генератор.

Самое популярное

2 Преимущества оборудования

Во многом популярность отопительных приборов, которые работают на древесной стружке, объясняется многочисленными преимуществами этой технологии. Изготовленный своими руками котел на опилках длительного горения имеет следующие преимущества:

  • Безопасность использования.
  • Возможность контроля расхода сырья и температурного режима.
  • Экологичность оборудования.
  • Минимальные затраты на топливо.
  • Быстрый нагрев помещения.
  • Высокий КПД.

Изготовленные своими руками котлы на опилках характеризуются универсальностью и эффективностью. С помощью такого отопительного оборудования с легкостью обогревают помещение любой площади. Благодаря простой конструкции прибора его можно сделать самостоятельно, а в последующем топливо можно брать бесплатно на пилорамах или покупать уже готовые высушенные прессованные брикеты опилок.

Основные разновидности самодельных котлов

Если вы собираетесь сделать котел долгого горения своими руками, то вам обязательно пригодится информация из нашего обзора. В последующих разделах мы расскажем, как самому сделать отопительный агрегат той или иной конструкции, дадим несколько наиболее легких схем, опубликуем информацию о наиболее распространенных котлах длительного горения

Давайте пока уделим внимание последнему вопросу

Пришла пора рассмотреть самые актуальные варианты котлов длительного горения, которые мы сможем собрать своими руками в домашних условиях. Все они будут питаться дровами. Что касается угля, то достать его сложнее, а еще он приводит к возникновению больших температурных нагрузок на отопительные агрегаты. В следующих разделах мы дадим чертежи твердотопливных котлов длительного горения и дадим объяснительную информацию.

Шахтный котел длительного горения

Мы можем изготовить самый простой шахтный котел своими руками. Он реализован по схеме с нижним горением. Основой агрегата является вместительная загрузочная камера, которую часто называют шахтой. Обладая вертикальной конструкцией, она позволяет вместить большое количество дров. По мере горения они проваливаются вниз, а продукты сгорания отправляются через колосниковую решетку в зольник.

Если мы взглянем на схему шахтной печи (котла), то мы обнаружим, что пламя у нас бушует вовсе не в шахте, а в соседней камере, откуда получаемое тепло поступает в жаротрубный теплообменник. А остатки тепловой энергии направляются в дымоход. Горение здесь длительное и определяется объемом шахты – загрузив сюда большое количество дров, можно смело отправляться спать.

Пиролизный котел

Давайте посмотрим, как устроен пиролизный котел и как сделать этот агрегат своими руками. Проще всего объяснить принцип работы этого агрегата на примере буржуйки. Здесь мы видим объемную камеру сгорания, которая реализует длительное горение. Получившиеся продукты сгорания отправляются в камеру дожигания, в которую подается вторичный воздух. В результате этого образуется большое количество тепла. Нам остается только дооснастить буржуйку жаротрубным теплообменником.

Существуют десятки чертежей котлов длительного горения на дровах, построенных на пиролизном принципе работы. Они отличаются расположением камер сгорания и дожигания, наличием и отсутствием дутьевых вентиляторов и автоматики, а также способами регулировки интенсивности процесса сжигания дровяного топлива. Но в целом их принцип работы одинаков.

Печи-котлы Бубафоня

Бубафоня представляет собой печь, а ее модификация – это водогрейный дровяной котел с подачей воздуха сверху, через прижимной поршень. Мы уже не раз писали о таких печах в наших обзорах, теперь настало время поговорить об агрегатах с отопительным контуром. Для реализации контура мы можем задействовать три схемы:

  • Установить теплообменник на дымовую трубу – самый простой вариант;
  • Соорудить вокруг корпуса котла сплошную водяную рубашку;
  • Обварить корпус агрегата трубами, по которым будет циркулировать теплоноситель.

Какую схему выбрать – решать вам. Кстати, котлы Бубафоня, за счет вместительных камер, помогут реализовать длительное горение продолжительностью до 24 часов и даже больше.

Котлы длительного горения Бубафоня работают на дровах, в них реализована схема верхнего горения.

Котлы-печи Булерьян

Изначально Булерьяны были (и есть) печами конвекционного типа. Они оснащаются мощными конвекторами, позволяющими буквально за 20-25 минут прогреть помещение большого размера. Появившись изначально в Канаде, эти печи добрались и до России, которая тоже может похвастаться суровым климатом (действительно для некоторых регионов). Умельцы превратили печи в котлы, немного поработав над конструкцией конвекторов – теперь по ним циркулирует не воздух, а теплоноситель.
Правда, котлы Булерьяны не могут похвастаться длительным горением, так как отличаются не самыми большими камерами сгорания. Некоторые из них обладают свойством гореть до 10-12 часов, некоторые – чуть дольше. Но рассчитывать на 24 часа все-таки не приходится. Зато они отличаются высокой эффективностью и способностью максимально быстро отдавать тепло в отопительные системы.

Заключение

Приняв решение о том, чтобы создать пеллетный котел своими руками, следует помнить, что далеко не всегда такое решение будет выгоднее приобретения готовой конструкции, тем более, что сегодня предлагаются и экономные варианты устройств. Для этого необходимо подсчитать полную смету материалов, все затраты на услуги сварщика и прочие расходы. Поэтому, если в итоге сумма будет существенно ниже, чем расходы на приобретение готового комплекса, то можно смело приступать к изготовлению котла своими руками.

Читайте далее:

Твердотопливные котлы на пеллетах — особенности, плюсы и минусы

Как сделать твердотопливный котел длительного горения своими руками: чертежи, схемы и инструкции

Котлы на твердом топливе для дачи и загородного дома

Современные дровяные печи для дома с водяным контуром

Котлы для отопления дома на твердом топливе

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
