Ракетная печь своими руками – чертежи, как сделать печь-ракету

Принцип работы печи

Печь-ракета получила свое название в связи с тем, что общий внешний вид имеет некоторое сходство с ракетой, а одна из разновидностей похожа на перевернутый летный агрегат.

Принцип работы системы отопления заключается в том, что топливо закладывают под углом или сверху, а поддувало располагается на той же высоте, доставляя воздушные потоки напрямую к огню.

В соответствии с тем, какой вид конструкции установлен, отходы от сгорания будут продвигаться по дымоходным каналам, сильно охлаждаясь, либо сразу покинут агрегат через верхнее отверстие.

Движение потоков тепла

Главное, что нужно сделать – это утеплить трубу. Оптимальным решением проблемы станет установка труб меньшего диаметра внутри аналога большего размера, а свободное пространство между ними становится местом под теплоизоляцию. Например, можно засыпать золу.

Теплоизоляция деталей

Обеспечивает максимальную выработку тепла, полное сгорание дров наличие доступа ко вторичному воздуху.

Полная отдача жара достигается благодаря тому, что дымоотводная часть подсоединяется к нижней трети печи, а выходящий дым ударяется о препятствие внутри нее. Далее происходит частичное скопление продуктов горения, которые догорают дальше, выделяя еще больше тепла.

Так продолжается до тех пор, пока остывший дым не находит выход наружу.

Наглядно ознакомиться с тем, как отапливается помещение, можно в следующем видео:

Походно-садовая ракетная печь

Как и в случае с предыдущей конструкцией основные работы направлены на изолирование огня и перенаправлении энергии тепла в нужное русло. При этом для изготовления реактивной портативной печи своими руками потребуются следующие инструменты и материалы:

• 2 ёмкости из жести с разным диаметром;
• металлические уголки;
• хомуты из стали 10 см диаметра;
• дымоходная труба из нержавейки;
• щебёнка;
• электрическая болгарка;
• ножницы для резки металла.

Для сборки такой конструкции понадобится проделать следующий ряд действий, которые также можно просмотреть на видео.

1. Из ёмкости меньшего диаметра изготавливают крышку для реактивной портативной печи. Для этого в ней обустраивается отверстие для дымохода.
2. Внизу большей ёмкости проделывают отверстие для присоединения топочной камеры. Жесть нарезают с помощью ножниц по металлу, а образовавшиеся концы загибают внутрь.
3. Прямоток делают из металлических уголков и трубы. После этого трубу вставляют в ёмкость и соединяют с загнутыми концами при помощи металлического хомута.
4. Пустоты между корпусом и прямотоком засыпают щебёнкой, которая будет теплоизолятором и термоаккумулятором.
5. Вторую ёмкость надевают на ракетную печь.
6. Из металлической проволоки сгибают конфорку для посуды.
7. Конструкция окрашивается жаростойкой краской.

Для розжига системы используют выходной патрубок от прямотока.

Реактивные печи, чертежи изделий

Печки-ракеты подразделяются на переносные и стационарные. Первые устройства меньше по размерам и имеют более простую конструкцию. Она напоминает перевёрнутую букву «Г». В нижнюю перекладину закладывается топливо. Благодаря вертикальной форме основной части возникает естественная тяга.

Фото 1. Чертёж и готовый вариант металлической печи-ракеты с указанием размеров, вид слева и сверху.

По мере повышения температуры устройство работает всё эффективнее. Его мощности хватает, чтобы быстро нагреть воду для приготовления еды на нескольких человек. Чтобы дрова не прогорели слишком быстро, нужно регулировать тягу в печи. Для этого прикрывают или закрывают полностью топливную дверцу.

Переносные реактивные печи выпускаются серийно. Наиболее популярны модели «Робинзон» и «Огниво». Благодаря простоте конструкции их можно сделать самостоятельно.

Стационарные устройства устроены несколько сложнее. В колпаке воздуховодные каналы сделаны таким образом, что нагретый воздух сперва поднимается вверх. Передавая тепло внутренним стенкам, он постепенно опускается вниз. Затем проходит в дымоход, расположенный в нижней части.

Фото 2. Чертёж ракетной печи, изготовленной из кирпича и металлической бочки. Стрелками показаны части устройства.

Такая печь довольно экономичная в использовании, так как в ней происходит сжигание не только дров, но и пиролизных газов. Дымоходный канал печи иногда не выводят из помещения сразу, а проводят внутри лежанки, сделанной из кирпича и/или глины. Такая лежанка нагревает помещение до комфортной температуры. Сама же конструкция изготавливается из труб большого диаметра, бочки или кирпича.

Важно! Устройство нуждается в предварительном прогреве перед топкой. Сначала зажигают бумагу, газету или ещё что-то быстро воспламеняющееся

И только в прогревшуюся топку укладываются дрова.

Печь-ракета длительного горения из кирпича

Поскольку кирпич аккумулирует тепло, такие устройства хорошо подходят для обогрева помещений. С учётом длительности горения, одной закладки топлива хватает на 6—8 часов поддержания комфортной температуры.

Иногда печь делается полностью кирпичной. Только фурнитура (дверцы) потребуется стальная или чугунная. В других случаях внешняя часть печного колпака делается из бочки или широкой трубы.

Внимание! Кирпичная печь требует отдельного фундамента, не связанного с тем, который строится для самого здания. Желательно планировать его расположение до начала строительства

Устройство из трубы с водяным контуром, схема

Конструкция печи сваривается из железных труб разных диаметров.

Если предполагается отапливать небольшое помещение, колпак печи можно сделать из отработанного газового баллона.

В доме более внушительных размеров для этих целей подойдёт железная бочка.

Если на дымоходе печи установить водяной контур, то можно получить котёл длительного горения, который будет хорошо отапливать помещение.

Водяной контур обычно изготавливается из газовых баллонов.

«Робинзон»

Это простая и надёжная походная печь. Она способна довольно быстро (за 10 минут) вскипятить литр воды. При этом подкладывать дрова не потребуется.

Конструкция была разработана ещё в прошлом веке, но благодаря своим достоинствам используется до сих пор. «Робинзон» выпускается серийно, но его несложно собрать и самостоятельно.

«Огниво»

Такая печь похожа на предыдущий вариант. Но топочная камера в ней короче и расположена под более тупым углом по отношению к дымоходу. Такая печка напоминает по форме перевёрнутую букву «Г».

Преимущества и недостатки

Ракетные печи длительного сгорания обладают следующими преимуществами:

• высоким коэффициентом полезного действия — не менее 85%;
• большой скоростью нагрева помещения — на 50 м² станет тепло менее чем за 1 час;
• отсутствием сажи — выхлоп при сгорании топлива не образует копоти, а формируется в виде пара и углерода;
• возможностью функционирования на твёрдом топливе любого вида;
• малым расходом — потребление топлива печью ракетой в 4 — 5 раз меньше, чем обычной печкой при равных условиях: временного промежутка горения и температуре нагрева;
• возможностью устройства теплой лежанки;
• продолжительностью сохранения тепла в хорошо разогретой конструкции без добавления топлива — до 12 часов.

Достоинств у такой печи много, но есть и плохие стороны

К недостаткам относится:

• ручной способ управления отопительным устройством — прогорание топлива происходит быстро, и требуется его регулярная докладывать;
• высокая температура нагрева некоторых элементов конструкции грозит ожогом владельцам при случайном соприкосновении;
• скорость нагрева не позволяет применять ракетную печь для бань;
• эстетическая составляющая такого прибора на любителя и подходит не для всякого интерьера;
• опасность проникновения угарного газа в жилые комнаты.

Ракетная печь для улицы

Печь для улицы может быть заводского производства либо сложена самостоятельно из кирпичей.

Заводская модификация реализуется под наименованием «Робинзон. Печи металлические, но по принципу построения и горения от самодельных ничем не отличаются.

Технически, они представляет собой устройство L- образного типа. Дровоприемник диагональный либо вертикальный, а вот розжиг топлива происходит через вертикальную часть конструкции. В заводском варианте также присутствует небольшое поддувало, контролирующее доступ воздуха, необходимого для тяги.

Из кирпичей реактивную печь для улицы можно сложить буквально за 10 минут. Раствора она не требует, состоит из 5 рядов, по 4 кирпича в каждом Так как нагрев емкости происходит за счет открытого пламени, топлива она много не требует, но при этом способна вскипятить довольно большое количество воды за короткие сроки.

Единственное, необходимо ставить на неерешетку для емкости, если кастрюлька или бочка будут перекрывать полностью вертикальный выход, тяги хорошей в печи не будет.

Относительно топлива, работает печь на дровах, шишках, щепках, листьях и так далее, то есть, это непривередливый к растопке очаг.

Свойства конструкции

Изделие состоит из двух частей:

— Крышка. Защищает от осадков

— Капельник. Отводит воду, которая стекает по трубе

Данная конструкция была изобретена вместе с печными трубами. После того как в первые конструкции попадал снег, дождь и даже птицы, были изобретены защитные колпаки, которые устранили данные проблемы. Спустя время такое устройство стали дополнять эстетичностью. С тех давних пор, дымники не только защищают керамические трубы для дымохода, но и украшают дома.

козырьки на трубу дымохода на крыше

Видео описание

Печь ракета из газового баллона

В данном случае рассмотрим еще один стационарный вариант реактивной печи. Однако уже будем использовать не кирпичи, а металл.

Для изготовления печи ракета своими руками будем использовать пропановый баллон на 27 л и профильную трубу.

Сначала необходимо подготовить пропановый баллон. Откручиваем вентиль, и заполняем баллон водой.

После этого отрезаем болгаркой опорный башмак и ручки. Делаем разметку, после чего вырезаем отверстие прямоугольной формы в центральной части баллона.

Варочную поверхность ракетной печи из газового баллона изготавливаем из листового металла.

Для этого вырезаем кусок нужного размера, делаем надрезы по краям и потом сгибаем буквой «П». Привариваем деталь к баллону.

Далее вырезаем болгаркой отверстие под дымоход, в роли которого выступает металлическая круглая труба (диаметр — на ваше усмотрение).

После этого отрезаем три заготовки из профильной трубы, и свариваем потом реактивную печку.

Сначала свариваем две профтрубы под углом 90 градусов. Потов «врезаем» третий кусок профиля под углом 45 градусов.

Далее из трех кусков профильной трубы свариваем Н-образную подставку. Привариваем ее к нижней части печи.

В завершении останется только зачистить сварные швы и покрасить печку краской. Но не обычной, а термостойкой.

Пошаговый процесс работ можно посмотреть в авторском видеоролике.

А еще рекомендуем прочитать, как из газового баллона своими руками изготовить универсальную ракетную печь для дачи и частного дома. Правда, ее не получится использовать в гаражном помещении.

О ракетной печи в бане

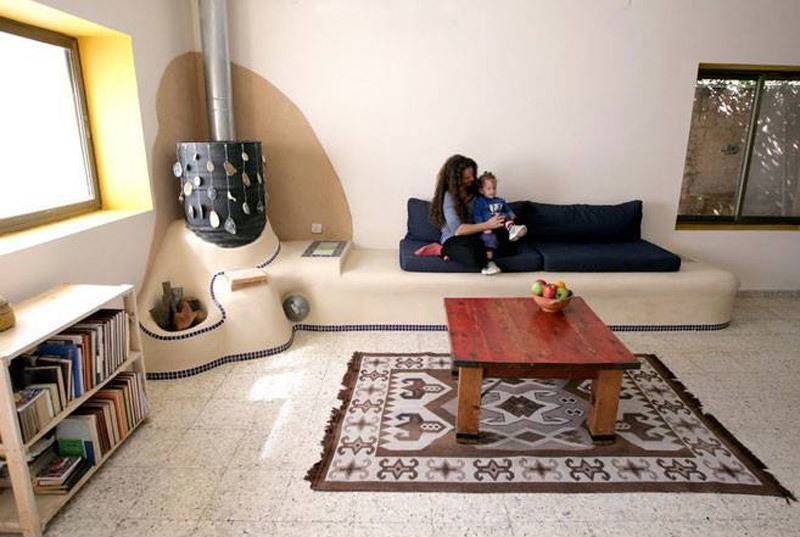

Реактивная дровяная печь с лежаком

Многих, наверное, заинтересовал вопрос – можно ли использовать реактивную печь в бане? Казалось бы, можно, ведь на покрышке достаточно легко оборудовать каменку.

В действительности подобная конструкция для бани не годится. Для легкого пара вначале нужно прогреть стены, а уже потом, спустя некоторое время, воздух. Для последнего печь должна быть очагом конвекции и теплового излучения (ИК). В этом и заключается проблема – в ракетной печи конвекция четко распределена, а потери на тепловые излучения конструкцией не предусмотрены вовсе.

Печь ракета своими руками

Разновидности крыш пристроек

Преимущества и недостатки пиролизных печей

Ничто в этом мире не является идеальным, поэтому даже дровяные печи длительного горения не лишены недостатков. Основными из них являются следующие:

• Цена на современные технологичные пиролизные печи длительного горения с хорошими показателями по КПД будет довольно высокой. Впрочем, можно существенно сэкономить средства, сконструировав отопительный прибор своими руками.
• Пиролизные котлы промышленного производства зачастую требуют обеспечения дополнительным бесперебойным электропитанием своих вспомогательных узлов: систем нагнетания воздуха (наддува камеры сгорания), насосов водяного отопительного контура, датчиков, и.т.д.
• Печи длительного горения являются более привередливыми в плане требований ко влажности дровяных поленьев. Недостаточно просушенные дрова, помещенные в топку пиролизного котла, легко могут потухнуть, прекратив работу всей отопительной системы.
• По сравнению с газовыми (электрическими) котлами, бойлерами или колоноками, печи длительного горения имеют значительно большие размеры, а также требуют наличия дополнительного свободного пространства для хранения дров.
• Подбрасывать топливо для пиролизного котла придется вручную, эту операцию нереально полностью на 100% автоматизировать.
• Более сложное устройство водяного контура по сравнению с отопительными установками иных типов. Дело в том, что слишком переохлажденный теплоноситель, вернувшись из батарей в теплообменник котла, может прервать тление дров и погасить топку. Чтобы избежать подобную ситуацию, приходится монтировать дополнительную трубу (так называемый «байпасс»), позволяющую подмешивать к холодной воде уже подогретую. Естественно, с ростом сложности конструкции контура отопления увеличивается и общая стоимость всего устройства.

На первый взгляд, перечень недостатков дровяных печей длительного горения кажется весьма внушительным. И у многих возникает закономерный вопрос: почему этот тип печей настолько популярен и пользуется таким хорошим спросом? Ответ прост и очевиден: все недостатки пиролизной установки с лихвой компенсируются теми преимуществами, которые получает хозяин такого устройства:

Энергия топлива используется практически на 100%. Все загруженные дрова сгорят дотла, полностью передав свое тепло отапливаемому помещению. Качественные печи длительного горения промышленного изготовления имеют фантастические показатели коэффициента полезного действия, вплоть до 90 процентов. Для большей наглядности мы приведем ниже таблицу, в которой сравнивается эффективность работы котлов различных видов.

Сравнение показателей эффективности использования топлива в котлах разных типов

• Дровяные печи длительного горения удобны и просты в обслуживании, они почти не производят никаких отходов. От дров не остается ничего, кроме горсти золы.
• Экологичность отопительной системы. При полноценном пиролизном горении в атмосферу выделяется только водяной пар и углекислый газ. Во время работы качественной пиролизной печи вы не почувствуете никаких посторонних неприятных запахов, по сравнению с печкой обычной. Это объясняется тем, что источником таких ароматов являются недогоревшие сложные органические соединения. В печи длительного горения окисление топлива происходит на 100%, потому ее спокойно можно топить даже производственными отходами.
• Одной «заправки» поленьями хватает на 10-15 (а иногда и более) часов непрерывной работы. Настолько долго ни одна обычная дровяная печка гореть не сможет.
• Система отопления на базе пиролизного котла очень быстро прогревает дом и входит в рабочий режим.
• Мощность работы отопительного прибора, использующего эффект пиролиза, можно легко и плавно регулировать, так же, как и газового либо электрического. В отличие от обычных твердотопливных установок, в печи длительного горения основное тепло выделяет сжигаемый в отдельной камере газ. Соответственно, управляя уровнем подачи кислорода в топку мы с легкостью изменим и тепловыделение всей системы.

Самостоятельная сборка печи

Самостоятельно соорудить печь-ракету домашние умельцы, конечно, смогут, если будут придерживаться рекомендаций и советов, которые мы далее рассмотрим. А чертежи конструкции и видеоурок, ознакомиться с которыми можно в Интернете, помогут еще больше упростить процесс кладки печи. Перед началом работы обязательно нужно получить в соответствующих инстанциях разрешение на возведение своими руками отопительного устройства.

Начинать усовершенствовать собственное строительное мастерство следует с самых простых конструкций. К примеру, собрать конструкцию из металлической трубы или огнеупорного кирпича. Если будет решено строить конструкцию из кирпича, в первую очередь нужно подготовить чертеж, в который следует внести размер будущей печи и другие не менее важные параметры. Для кладки, как ранее мы уже отметили, рекомендуется использовать красный кирпич повышенной жаропрочности. А схема-порядовка укладки основы поможет создать надежную конструкцию, которая прослужит своему обладателю длительное время верой и правдой.

Рассмотрим, как поэтапно собирается печь-ракета из кирпича повышенной огнестойкости:

1. На первом этапе обязательно нужно определиться с глубиной закладки отопительного устройства, сверив параметры с чертежами.
2. Котлован следует выкопать немного большим, чем размер отопительной установки и дно тщательно разровнять.
3. Следующий этап заключается в кладке кирпича. Лучшим вариантом кладки, как ранее было отмечено, является порядовка. С порядком кладки можно ознакомиться по схеме на интернет-ресурсе. Стоит отметить, что этот процесс легким назвать нельзя, но если домашние умельцы будут следовать инструкциям, у них обязательно получится соорудить две камеры для горения и топочный отсек, которые непременно должны быть в конструкции готовой печки.
4. После сооружения всех кирпичных частей впору приступать к созданию дымохода. В качестве основы можно использовать бочку из прочного металла, объем которой рассчитан на 200 литров. Перед монтажом бочки в дне обязательно вырезается отверстие.
5. После того как дно бочки будет вырезано, ее следует надеть на камеру, предназначенную для вторичного горения топлива. При этом нужно контролировать равномерность зазора между камерой и стенками бочки, который должен быть равномерным со всех сторон.
6. Если печь создается с лежаком, следует его соединить с дымоходом.
7. Кирпичную поверхность для придания прочности конструкции обмазывают глиной, в которую можно добавить немного сухой соломы. Обмазка глиной повышает не только прочность печи, но и свойства теплоизоляции конструкции.
8. Используя дымоходную гофрированную трубу, необходимо подвести подачу воздуха извне к камере первичного сгорания топлива. Гофрированная труба не видоизменяется под воздействием высоких температур, работать с таким изделием легко и просто.

На этом этапе процесс сборки «ракеты» можно будет считать законченным. Владельцам останется проверить работу отопительного прибора в действии, просто растопив печь. В качестве растопки можно использовать любой материал, который поддается горению, включая еловые шишки и древесные опилки.

Следуя инструкции, каждый домашний умелец обязательно соберет печь-ракету, а если какой-то этап вызовет затруднения, на помощь в любое время придет обучающее видео из интернет-ресурса.

Реактивная печь — что это такое

Конструкция и принцип действия

Показанная на схеме ракетная печка состоит из следующих основных элементов:

• бункер для закладки дров вертикальной либо наклонной конструкции;
• расположенная горизонтально камера сгорания;
• труба с футеровкой – дожигатель (второе распространенное название – райзер);
• металлический колпак, играющий роль воздушного теплообменника;
• поддувало;
• дымоходный канал.

В работе печь использует 2 принципа: возникновение естественной тяги внутри вертикального участка и сжигание древесных (пиролизных) газов. Первый реализуется за счет разогрева топливника и отходящих продуктов горения, стремящихся подняться по каналу дожигателя. В нем же догорают выделяющиеся пиролизные газы.

Алгоритм работы печки следующий:

1. Дрова, загруженные в бункер, поджигаются снизу. Подача воздуха обеспечивается через поддувальный лючок.
2. В процессе горения дымовые газы прогревают утепленные стенки дожигателя и устремляются под колпак из тонкого металла, где отдают большую часть тепла воздуху помещения.
3. При достаточном количестве вторичного воздуха пиролизные газы успевают сгореть внутри райзера, выделяя дополнительное тепло.
4. Продукты горения отводятся напрямую в дымоход либо сначала направляются в дымообороты лежанки.

Варианты переносных печек «Робинзон»

В упрощенном походном варианте печка делается без колпака и утепления. Соответственно, вторичные газы сгорают не полностью, поскольку успевают вылететь в трубу. Малогабаритный переносной отопитель, получивший название «Робинзон», предназначен для быстрого приготовления пищи на топливе любого качества и степени влажности.

О ракетной печи в бане

Реактивная дровяная печь с лежаком

Многих, наверное, заинтересовал вопрос – можно ли использовать реактивную печь в бане? Казалось бы, можно, ведь на покрышке достаточно легко оборудовать каменку.

В действительности подобная конструкция для бани не годится. Для легкого пара вначале нужно прогреть стены, а уже потом, спустя некоторое время, воздух. Для последнего печь должна быть очагом конвекции и теплового излучения (ИК). В этом и заключается проблема – в ракетной печи конвекция четко распределена, а потери на тепловые излучения конструкцией не предусмотрены вовсе.

Печь ракета своими руками

Материалы

Стройматериал для возведения печи ракеты длительного горения своими руками подбирают в зависимости от теплотворной способности топлива. Для кладки основной части корпуса обычно используют простой красный печной кирпич. Топливник и топочный бункер футеруют шамотным кирпичом.

Если планируется использовать высококалорийное топливо (например, каменный уголь), то огнеупорный кирпич применяют для строительства почти всех частей конструкции. Скрепляют кладочные элементы водным раствором смеси песка и глины.

Независимо от типа конструкции для ракетной печи длительного горения потребуется купить печную фурнитуру:

• поддувало;
• колосниковые решётки;
• дверцы топочной;
• промежуточный колпак;
• труба для дымохода.

Тонкости эксплуатации реактивной печи

При работе этого агрегата следует обязательно придерживаться некоторых правил.

Принцип работы ракетной печи

Хотя устройство ракетной печи является достаточно простым, но оно удачно использует целых два принципа работы, заимствованных от других видов твердотопливных отопительных приборов:

• принцип дожигания древесных газов, выделяющихся при горении (пиролиз);
• принцип свободного перетекания газов по каналам (без побуждения от естественной тяги дымохода).

Вначале разберем устройство ракетных печей прямого горения, предназначенных только для готовки еды. Здесь топливником служит короткий горизонтальный участок трубы, который затем поворачивает кверху. Конструкция проста до безобразия, что и показано на рисунке:

Топливо закладывается в трубу и поджигается, в результате чего появляется восходящий поток раскаленных газов, стремящийся подняться по вертикальному участку и выйти наружу. Здесь на срезе трубы и устанавливается емкость для пищи или воды. Конечно же, между кастрюлей и трубой предусматривается просвет для выхода продуктов горения. Это достигается за счет различных металлических подставок.

Поскольку обогревать помещения таким агрегатом невозможно, конструкция отопительной ракетной печи была дополнена теплообменным устройством и каналами для отвода дымовых газов. Чтобы сохранить на вертикальном участке трубы высокую температуру, он утепляется любым огнеупорным материалом. Далее, для интенсивного отбора тепла сопло сверху накрывается колпаком, например, обычной металлической бочкой. В нижней части огневой горизонтальной трубы выполняется отдельный канал для подачи вторичного воздуха.

Теперь принцип работы ракетной печи выглядит несколько иначе. Во-первых, в конце горизонтального огневого канала происходит дожигание пиролизных газов благодаря поступлению вторичного воздуха. Во-вторых, продукты горения, имеющие высокую температуру, скапливаются под верхом колпака (бочки), создавая некоторое избыточное давление. По мере передачи теплоты наружу сквозь металлические стенки эти газы остывают и устремляются вниз.

Поскольку снизу остывающие газы подпираются новым горячим потоком, то опуститься тем же путем они не могут, а проходят через пространство между стенками трубы и бочки, благополучно выходя в дымоходный канал. Протекание процессов хорошо отражает схема ракетной печи:

Итак, благодаря пиролизу КПД сжигания древесины повышается, а использование свободного перетока газов создает саморегулирующуюся систему, ограничивающую поступление свежего воздуха в топливник. Воздушная смесь подается по мере остывания продуктов горения под колпаком, освобождающих место для ее новой порции. Избыточное давление раскаленных газов «выталкивает» остывшую часть наружу, поэтому работа печи мало зависит от наличия тяги в дымоходе.

Как топить печь-ракету

С учетом длинного пути системы дымоудаления в стационарной конструкции понятна необходимость запуска рабочего режима после предварительного прогрева. При работе с «Робинзоном» и другими компактными аналогами это правило выполнять не надо. Но крупную печь протапливают сначала сухой стружкой, бумагой, иными подходящими расходными материалами. Для загрузки используют поддувало с открытой дверцей. Степень готовности оценивают по характерному затиханию шума. На этом этапе используют обычную загрузку топлива в соответствующую часть печи.

Рекомендуется пользоваться смещением крышки основного бункера и дверцей поддувала для оперативной настройки рабочего режима. Если кислорода слишком много, активизируется горение с одновременным блокированием процесса пиролиза. В подобных условиях ухудшаются показатели потребления топлива, образуется нагар в райзере. Следует подчеркнуть затрудненность очистки закрытого центрального канала. В худшей ситуации его пропускная способность уменьшается до критически малых величин.

Крыша пристройки

Конструирование металлической печи своими руками

Перед тем, как изготовить ракетную печку, в интернете следует найти несколько проектов подобных конструкций

Важно, чтобы в содержании проекта имелись чертежи агрегата и расчеты, требуемых для возведения печи, строительных и других материалов. Если в проекте будет содержаться пошаговое фото изготовления – это лишь будет огромным плюсом

Проект ракетной печки можно разработать самостоятельно, ознакомившись с фото и видео, которые размещены в данной статье. Существует достаточно много методов конструирования печи-ракеты. Наиболее просто смонтировать печку из газового баллона или бочки, к тому же, изготавливать специальный проект вовсе не потребуется. Изготовленная таким способом печь невероятно проста в эксплуатировании. Конструкция представляет собой загнутую трубу. В нижней части размещена топливная камера, а в верхней – сконструирован зольник, на котором можно готовить пищу и кипятить воду.

Процесс изготовления подобной конструкции не является трудоемким, и справиться с этим можно буквально за несколько минут, не владея специальными навыками и знаниями.

На дно топливной камеры следует приварить металлическую пластину, в которой, предварительно, необходимо прорезать несколько небольших отверстий одинаковых размеров. Из-за этого, огонь в печи не будет утихать довольно долго, поскольку в топливную камеру беспрерывно будет поступать воздух.

Вместо металлической трубы, в принципе, можно использовать любую емкость цилиндрической, или другой подобной, формы. Следует помнить, что стенки печи должны быть достаточно грубыми, так как в процессе длительного эксплуатирования, огонь сможет прожечь металлическую стенку небольшой толщины.

Ракетная печь своими руками: преимущества, чертежи, недостатки

При желании обычную конструкцию печи можно усовершенствовать. Так буржуйка теряет много тепла, но, оборудуя прибор водяным контуром или кирпичной кладкой, можно решить эти проблемы. Для всех этих манипуляций делают чертежи.

Преимущества реактивных печей:

1. Простая и бюджетная конструкция. Можно использовать подручные материалы, без значительных финансовых затрат. Все работы можно выполнить своими руками, особых знаний и навыков не потребуется.
2. Можно самостоятельно контролировать горение, выбирая нужную интенсивность.
3. Высокий КПД. В целом все зависит от качества монтажа. Главное, отобрать максимум энергии у дымовых газов.

Но такая простая и удобная конструкция имеет и значительные недостатки. Так нужно подбирать особое топливо для буржуйки. Нельзя использовать влажные дрова, иначе пиролиз не произойдет. Топка может начать обильно дымить, и все газы направятся в дом. К тому же ракетная печь требует повышенных требований к безопасности.

Самодельные реактивные печи не используют для отопления бани. Они малоэффективные при инфракрасном свете, что играет важную роль для парной. Поверхностные конструкции имеют небольшую площадь обогрева, поэтому не могут протопить баню.

Как сделать ракетную печь своими руками

Начнем с самого простого кирпичного образца, предназначенного для приготовления еды. Такую печку можно быстро сложить у себя во дворе без глиняного раствора, а после использования разобрать. Также возможна сборка стационарного варианта – для любителей готовить на открытом огне. На картинке ниже представлен чертеж печки, а точнее, ее порядовка. Здесь всего пять рядов.

Первый ряд – это основание, включающее в себя шесть кирпичей. Второй ряд образует топку, а следующие три ряда формируют дымоход-райзер. В первом и втором рядах применяются половинки кирпичей, чтобы печка была прямоугольной, без торчащих элементов.

Сразу же после сборки можно приступать к растопке – готовьте на огне любые блюда в чугунных казанах и на сковородках, грейте чайники и кастрюли с водой.

Металлическая печь из листового металла может стать как походным, так и стационарным вариантом. Ее чертеж мы уже приводили в предыдущих разделах нашего обзора. Она может использоваться для приготовления еды в любых условиях.
