Печь на отработке своими руками: чертежи, инструкции, схемы

Самостоятельное производство

Самую простую конструкцию сделать сможет каждый. Есть достаточно много схем, как это сделать, по ним можно понять весь процесс производства.

Интереснее будет рассмотреть печь на отработанном масле с наддувом. Чертежей также есть достаточно, но конструкция более сложная, поэтому требует дополнительных знаний в этой области.

Главное её преимущество в том, что она не будет большими партиями выбрасывать энергию на улицу, а будет организован медленный отбор тепла. Второе существенное отличие в наличии выдвижного ящика для масла, что позволяет легко его чистить. В более простых (полностью закрытых) ёмкостях делать это предельно тяжело.

Диаметр труб и объём ёмкости для масла необходимо выбирать исходя из квадратуры обогреваемого помещения.

Для среднестатистического гаража с размерами 3х6 м понадобятся детали таких размеров:

• профильная труба 75×75×4 см;
• топливный ящик 55×55×4 см.

Для самостоятельного производства необходимо выполнить такие пошаговые действия:

1. Нарезать элементы выдвижного ящика. Трубы для дожигателя требуется порезать под углом 45°.
2. В профиле меньшего размера вырезается болгаркой отверстие под ящик, а по бокам привариваются бортики. К ящику приделывается ручка.
3. Конструкция сваривается вместе, а сверху высверливается отверстие под дымоходную трубу.

Для более эффективной работы и максимального отбора тепла к печке рекомендуется приделать удлинитель в виде 3-метровой трубы. В ней и будет догорать топливо. Но для более высокой степени безопасности рекомендуется обшить стенки гаража возле печки металлическими листами, забрать все деревянные полки и горючие вещества.

В этом видео вы узнаете об устройстве печи на отработанном масле:

На последнем этапе необходимо только разжечь топливо и настроить работу печки. При этом стоит главная задача — максимально снизить выброс чёрного дыма, так как это свидетельствует о том, что в системе недостаточно воздуха. Для настройки этого параметра требуется досверливать по несколько дырок и проверять количество выбросов. Но большое количество дырок может и навредить. Дым может выходить в помещение. Поэтому количество отверстий нужно правильно подогнать.

Сделать капельницу тоже достаточно сложно, но такая задача вполне выполнима. Зачастую для производства капельной печи на отработке используют баллон диаметром от 220 до 300 мм. Он имеют довольно толстые стенки, чтобы не пригорать длительное время. Также может подойти и стальная труба диаметром от 5 мм.

Идеальный вариант для этих целей — использовать жаростойкую хромированную трубу диаметром от 3 мм. Но дешёвым производство будет только тогда, если труба уже есть в наличии. Специально покупать такую не стоит, так как изготовление будет дорогостоящим.

Все остальные детали также можно найти в хозяйстве или радиорынке. К примеру, для наддува хорошо подойдёт вентилятор от Жигулей. Металлические трубы и прочие элементы есть в пунктах сдачи металлолома.

Технология производства капельной печи следующая:

1. Чаша для пламени делается из трубы или берётся готовая стальная ёмкость. Поддон не должен быть слишком больших размеров, так как труба должна выниматься через люк.
2. В корпусе с помощью болгарки вырезаются проёмы для дымохода и очистного люка.
3. Изготавливается дожигатель. Не нужно делать все отверстия сразу. Лучше сделать треть от максимального количества, установленного в чертеже, а в процессе настройки доделать все остальные.
4. К дожигателю приваривается крышка и воздуховод. В последний монтируется вентилятор.
5. Аппарат собирается, проводятся настройки и проверяется его работа.

Для того чтобы аппарат вышел действительно надёжным, лучше его поместить в стальной корпус. Его необходимо сварить из профилированных труб. Для регулировки температуры нужно предусмотреть возможность изменения количества подаваемого топлива, а также надув вентилятора.

Опытные пользователи научились регулировать количество сгораемого топлива на глаз. Если масло подаётся каплями, то выгорает меньше 1 литр в час, а если наблюдается небольшая струя, то больше 1 литра. Для установки лёгкой регулировки подачи воздуха можно приобрести на китайском рынке дешёвый ШИМ.

После сборки всей конструкции необходимо проверить её работу. Процедура не отличается от предыдущих рекомендаций. Требуется добиться максимально чистого дыма и при этом не перестараться с отверстиями в разжигателе.

Если человек обладает определённым опытом, то сделать даже сложную буржуйку на отработанном топливе несложно. Если начинающий мастер никогда этой сферой не интересовался, то подойдёт самая простая конструкция из подручных материалов.

https://youtube.com/watch?v=ZZyiuKs18Ws

Монтаж печи, работающей на отработанном масле

Фундамента для такой печи не требуется, так как конструкция очень легкая, но поверхность, на которую устанавливают печь, должна быть строго горизонтальной. Устанавливают печь таким образом, чтобы было удобно заливать топливо. Для удобства заливки топлива используют воронку (лейку). Если полы деревянные, то перед тем, как установить печь — на пол настилают металлический лист.

Среди важных аспектов, касающихся конструкции можно выделить следующие:

• внутренний диаметр дымохода должен быть не меньше 10 см, толщина стенок – не менее 1 мм;
• толщина стали для резервуаров – 4 мм, для донышка топливника и крышки верхнего резервуара – 6 мм;
• длина горелки должна быть больше значения ее диаметра;
• оптимальный объем резервуара, предназначенного для топлива, от 8 до 15 литров;
• трубы выбирают из таких материалов как: нержавеющая сталь, медь, окрашенная жесть;
• дымоход обязательно должен иметь возможность демонтажа для удобства обслуживания печи;
• допускаются наклонное положение частей дымохода, находящихся в помещении (для улучшения прогрева помещения), однако вне помещения труба должна быть строго вертикальной (чтобы предотвратить задувание ветра).

Что потребуется для работы

1. чертеж;
2. сварочный аппарат и электроды;
3. болгарка, отрезные круги для металла, напильник, наждачная бумага;
4. стальные уголки или арматура;
5. набор сверл и дрель;
6. стальные листы толщиной 4 и 6 мм;
7. трубы для дымохода и горелки;
8. молоток;
9. рулетка и уровень.

Подготовка и сборка печи (чертеж)

1. Распечатываем чертеж и начинаем подготовку к сборке. Все детали соединяем сварочным аппаратом. Исключение – элементы резервуаров, помеченные на чертеже «плотно входит». Их делаем разборными. Все сварные швы тщательно проверяем на герметичность. Окалину зачищаем болгаркой или напильником.
2. Листовую сталь раскладываем на ровной поверхности, делаем разметку и производим резку деталей болгаркой. На листогибочном станке производим гибку, подготавливая детали – стенки резервуаров. Проверяем плотность прилегания деталей.
3. Слева на фото – готовая крышка нижнего резервуара, справа – нижняя его часть. Между собой их не свариваем, детали должны остаться разборными, но плотно прилегать друг к другу. Отверстие для заливки в печь топлива выполняем около 5 см в диаметре.
4. Производим сборку верхнего резервуара (привариваем стенки к донышку).
5. Привариваем в верхнем резервуаре перегородку-отбойник (ближе к отверстию для горелки). Присоединяем выхлопной патрубок. К нему впоследствии будем подключать дымовую трубу.
6. На трубе, предназначенной для горелки, высверливаем 48 отверстий диаметром 9 мм каждое. Соединяем сваркой верхнюю камеру и горелку.
7. Проверяем размеры деталей. Монтируем уплотнительное кольцо.
8. Привариваем бак, предназначенный для заливки масла. Оснащаем его переливной трубой.
9. Из металлического уголка вырезаем три ножки длиной 20 см и соединяем их с дном печи.

Создание печи на отработанном масле своими руками — видео урок

Некоторые детали данной печи можно вырезать из толстостенной трубы, использованного газового баллона. Но если баллонов не нашлось, согнуть металл в радиус нет возможности или желания, можно смонтировать аналогичную печь, но квадратного сечения. Вырезать детали этой конструкции намного проще. В случае отсутствия болгарки используем гильотинные ножницы для металла.

1. Подготовим нижнюю часть печи. Для этого соединяем вместе ножки, дно и боковые стенки топливного резервуара.
2. Верхняя часть топливника должна герметично надеваться на нижнюю. Тщательно проверяем размеры стенок перед резкой металла. Крышечку топливного бака крепим на шуруп или стальную клепку, чтобы обеспечить возможность поворачивать крышку при необходимости.
3. В верхнем баке устанавливаем перегородку.
4. Привариваем патрубок, который будем подключать к дымоходу.

Так как дымоход будет иметь несколько участков с наклоном 45 градусов, то в местах соединения труб устанавливаем специальные отводы. В месте прохождения трубы через потолочные перекрытия дополнительно обшиваем негорючими материалами (минеральная вата) и слоем металла (в строительных магазинах для этого продается специальный элемент «проход через крышу», облегчающий монтаж). Помимо отводов пригодятся хомуты и металлический грибок, предотвращающий попадание дождя и снега внутрь трубы.

На этом мы заканчиваем, советуем вам почитать статью про то, как построить — печь бубафоню своими руками, потому, что ее конструкция напоминает, то что мы рассмотрели ваше.

Разновидности самодельных чудо-печек – есть из чего выбрать

Домашний умелец теоретически может собственноручно сделать один из следующих вариантов отопительного прибора на отработанном масле:

1. Печку из старого газового баллона либо стали в листах.
2. Аппарат с дополнительным наддувом.
3. Печь, в которую отработка подается по каплям.

Проще всего сделать агрегат из газового баллона, из больших по сечению металлических труб, толстого листового металла. Немного больше труда потребуется вложить для создания печи с дополнительным наддувом воздуха. В этом случае нужно будет смонтировать на конструкцию вентилятор. Причем он необходим для подачи основного воздушного потока на второй отсек, где сгорает воздух и пары топлива.

Печка из старых баллонов

Вентилятор поддерживает горение смеси на должном уровне эффективности и, кроме того, обеспечивает быстрое и равномерное распределение по всему помещению выработанного тепла. Такие конструкции хороши для гаража, когда требуется максимально оперативно нагреть его.

Печи с капельной подачей горючего сделать самому достаточно сложно. Вам понадобятся профессионально разработанные чертежи (найти их можно в интернете либо в специализированной литературе) и определенные знания в вопросах изготовления отопительных агрегатов на отработанном масле. Зато, если все получится, в вашем распоряжении будет очень экономный, компактный и по-настоящему функциональный чудо-аппарат для отопления гаража, оранжереи, другого помещения.

Преимущества и недостатки буржуйки

Модели этих отопительных приборов встречаются разные, но все обладают определенными преимуществами:

• быстро растапливаются и прогревают помещение;
• достаточно высокий КПД;
• тепло распространяется по помещению равномерно;
• купить можно за относительно низкую стоимость;
• большинство таких изделий имеет варочную поверхность;
• эксплуатация обходится дешевле, чем при помощи электрических приборов или дровяных печей.

Недостатки у всех моделей тоже общие:

• помещение теплое только тогда, когда буржуйка топится;
• топливо необходимо добавлять постоянно;
• требуется высокий дымоход, который нужно часто чистить.

Конструкция печи на отработанном масле

Лучший материал для корпуса печки — жаропрочная или тугоплавкая конструкционная сталь.

Для нижней камеры будет достаточно стали шириной 4 мм. А верхнюю и среднюю камеру, температура нагрева которых гораздо выше, толщину материала следует брать не менее 5,5 мм. Все детали свариваются сплошным швом. Камеры, как верхняя, так и нижняя могут быть квадратными, но круглое сечение и протяженность камеры посередине — обязательное условие устойчивого процесса высокотемпературного кислородного горения. Обычно для нее используют отрезок толстостенной стальной трубы подходящего диаметра.

Для надежного отвода продуктов сгорания нужен дымоход высотой не менее 4 м. Для большей эффективности нагрева воздуха в помещении дымоход может иметь наклонные участки, идущие под углом до 45 градусов. Но чем больше наклон дымохода — тем больше в нем оседает сажи. Конструкция и размеры всех элементов приведены на схематическом чертеже ниже.

Для самостоятельного изготовления печки потребуется:

• сварочный аппарат;
• болгарка с отрезными и шлифовальными кругами;
• готовые детали и подготовленные обрезки труб необходимого диаметра;
• краска для облагораживания внешнего вида вашей печки.

Краску для печи на отработке можно сделать самостоятельно. Для этого смешиваем пол литра жидкого стекла (нужно использовать именно строительный силикатный клей), 200 г серебрянки (алюминиевой пудры), 20 г молотого мела. Подбором пропорции мела добиваемся нужной консистенции краски. Такая краска получится термостойкой, и подходит для работы с повышенной температурой. Также можно использовать термостойкие кремнеорганические краски и эмали, такие как Цельсит-500, Церта.

После окрашивания печка на отработанном масле получает нарядный, почти заводской внешний вид.

Монтаж печи, работающей на отработанном масле

Фундамента для такой печи не требуется, так как конструкция очень легкая, но поверхность, на которую устанавливают печь, должна быть строго горизонтальной. Устанавливают печь таким образом, чтобы было удобно заливать топливо. Для удобства заливки топлива используют воронку (лейку). Если полы деревянные, то перед тем, как установить печь — на пол настилают металлический лист.

Среди важных аспектов, касающихся конструкции можно выделить следующие:

• внутренний диаметр дымохода должен быть не меньше 10 см, толщина стенок – не менее 1 мм;
• толщина стали для резервуаров – 4 мм, для донышка топливника и крышки верхнего резервуара – 6 мм;
• длина горелки должна быть больше значения ее диаметра;
• оптимальный объем резервуара, предназначенного для топлива, от 8 до 15 литров;
• трубы выбирают из таких материалов как: нержавеющая сталь, медь, окрашенная жесть;
• дымоход обязательно должен иметь возможность демонтажа для удобства обслуживания печи;
• допускаются наклонное положение частей дымохода, находящихся в помещении (для улучшения прогрева помещения), однако вне помещения труба должна быть строго вертикальной (чтобы предотвратить задувание ветра).

Что потребуется для работы

1. чертеж;
2. сварочный аппарат и электроды;
3. болгарка, отрезные круги для металла, напильник, наждачная бумага;
4. стальные уголки или арматура;
5. набор сверл и дрель;
6. стальные листы толщиной 4 и 6 мм;
7. трубы для дымохода и горелки;
8. молоток;
9. рулетка и уровень.

Подготовка и сборка печи (чертеж)

1. Распечатываем чертеж и начинаем подготовку к сборке. Все детали соединяем сварочным аппаратом. Исключение – элементы резервуаров, помеченные на чертеже «плотно входит». Их делаем разборными. Все сварные швы тщательно проверяем на герметичность. Окалину зачищаем болгаркой или напильником.
2. Листовую сталь раскладываем на ровной поверхности, делаем разметку и производим резку деталей болгаркой. На листогибочном станке производим гибку, подготавливая детали – стенки резервуаров. Проверяем плотность прилегания деталей.
3. Слева на фото – готовая крышка нижнего резервуара, справа – нижняя его часть. Между собой их не свариваем, детали должны остаться разборными, но плотно прилегать друг к другу. Отверстие для заливки в печь топлива выполняем около 5 см в диаметре.
4. Производим сборку верхнего резервуара (привариваем стенки к донышку).
5. Привариваем в верхнем резервуаре перегородку-отбойник (ближе к отверстию для горелки). Присоединяем выхлопной патрубок. К нему впоследствии будем подключать дымовую трубу.
6. На трубе, предназначенной для горелки, высверливаем 48 отверстий диаметром 9 мм каждое. Соединяем сваркой верхнюю камеру и горелку.
7. Проверяем размеры деталей. Монтируем уплотнительное кольцо.
8. Привариваем бак, предназначенный для заливки масла. Оснащаем его переливной трубой.
9. Из металлического уголка вырезаем три ножки длиной 20 см и соединяем их с дном печи.

Создание печи на отработанном масле своими руками — видео урок

Некоторые детали данной печи можно вырезать из толстостенной трубы, использованного газового баллона. Но если баллонов не нашлось, согнуть металл в радиус нет возможности или желания, можно смонтировать аналогичную печь, но квадратного сечения. Вырезать детали этой конструкции намного проще. В случае отсутствия болгарки используем гильотинные ножницы для металла.

1. Подготовим нижнюю часть печи. Для этого соединяем вместе ножки, дно и боковые стенки топливного резервуара.
2. Верхняя часть топливника должна герметично надеваться на нижнюю. Тщательно проверяем размеры стенок перед резкой металла. Крышечку топливного бака крепим на шуруп или стальную клепку, чтобы обеспечить возможность поворачивать крышку при необходимости.
3. В верхнем баке устанавливаем перегородку.
4. Привариваем патрубок, который будем подключать к дымоходу.

Так как дымоход будет иметь несколько участков с наклоном 45 градусов, то в местах соединения труб устанавливаем специальные отводы. В месте прохождения трубы через потолочные перекрытия дополнительно обшиваем негорючими материалами (минеральная вата) и слоем металла (в строительных магазинах для этого продается специальный элемент «проход через крышу», облегчающий монтаж). Помимо отводов пригодятся хомуты и металлический грибок, предотвращающий попадание дождя и снега внутрь трубы.

На этом мы заканчиваем, советуем вам почитать статью про то, как построить — печь бубафоню своими руками, потому, что ее конструкция напоминает, то что мы рассмотрели ваше.

Печь с расширительным бачком

Печь с расширительным бачком

Как мы уже выяснили, доливать масло в процессе работы печи запрещено. Увеличивать объема бака тоже нет смысла – вряд ли он сможет разогреться как следует. Таким образом, обеспечить непрерывную дозаправку можно только одним способом – с помощью пристройки расширительного бака.

Работа подобного устройства основана на простейшем принципе сообщающихся сосудов. Как только уровень масла снижается, в камеру из бака начинает поступать новая доза топлива. Для регулировки его подачи в трубопроводе предусматривается специальный клапан.

ТОП-10 Лучших газовых обогревателей: делаем правильный выбор | Рейтинг 2019 + Отзывы

Техника безопасности

Сразу начну с предупреждений и нравоучений. Перед началом работы трезво оцените свои возможности. Помните: такая печь является потенциально опасным оборудованием. Любые ошибки могут привести к трагическим последствиям. Но если вы все сделаете правильно, готовая самодельная печь на отработке ни в чем не будет уступать сертифицированному обогревателю заводского производства.

Печь я изготавливал сам. Специалистом в сфере отопительных систем я не являюсь и на подобное звание не рассчитываю, инструкцию подаю как есть, можете пользоваться строго под свою ответственность.

Единственное, что могу посоветовать из своего опыта: ни в коем случае не собирайте масляную печь не капельного типа. У подобных агрегатов резервуар для отработки расположен внизу основной части конструкции. Делать это не рекомендуется по той причине, что при нагревании масло становится пожароопасным и в целом непредсказуемым.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенем.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенем

Достоинства и недостатки агрегата

Устройство, работающее на машинном масле особенно популярно на автосервисах, где этого сырья всегда избыток.

Преимущества отопительного прибора на отработке:

• в результате горения машинного масла не образуется копоть и гарь;
• прибор пожаробезопасен, так как горит не само масло, а его пары;
• сырье для работы печи ничего не стоит, его можно раздобыть на любом СТО.

Устройство масляного отопителя

Минусы использования отработки:

• перед использованием отработку необходимо очищать от примесей воды и спирта, в противном случае могут засориться форсунки агрегата;
• отработку нельзя хранить на морозе, поэтому её придётся держать в теплом гараже или в специально подготовленном бункере.

Отработку после слива нужно хранить в закрытых контейнерах

Об основных типах конструкций

Сделать в домашних условиях можно не все типы печей на отработке своими руками. Чертежи, видео и технические данные для отдельных видов конструкций будут являться бесполезным приложением, что связано с их сложным устройством. Самостоятельно можно изготовить лишь обычные пиролизные горелки, которые собираются на базе готовых емкостей или с применением металлических листов.

Размеры конструкции для обогрева достаточно компактны

Что касается моделей с капельной подачей жидкого топлива, то вряд ли стоит пытаться сделать их самостоятельно. Подобные конструкции отличаются экономичным расходом топлива, но сложны в изготовлении. Кроме того, они чувствительны к качеству используемого топлива.

Более сложная модель, работающая на отработке

Все о содержании орхидеи дома: правила ухода и советы для…

Печь на отработанном масле: разновидности конструкций

Существует несколько разновидностей масляных печей, которые функционируют на отработанном масле. Классической моделью является пиролизный аппарат. Он выполняется из готовых емкостей в виде бочек, труб, баллонов либо из листов сплава. В нижний сосуд заливается масло, которое расщепляется при недостаточном количестве воздуха. В верхнем баке происходит интенсивное сгорание его паров, за счет чего выделяется много тепла.

Регулировка температуры осуществляется подачей воздуха. Такая печь нуждается в постоянной очистке камер от накопившихся фракций. В ней отсутствует механическое управление температурой.

В нижний сосуд печки заливается масло, которое расщепляется при недостаточном количестве воздуха.

У печки на отработке масла с помощью вентилятора реализовывается гарантированная подача воздуха во вторую камеру. Процесс горения происходит эффективнее, благодаря чему теплый воздух равномерно поступает в помещение.

Принцип работы печки с капельной подачей горючего схож с механизмом работы дизельных двигателей. Он отличается экономичностью. Однако самостоятельный процесс изготовления аппарата является весьма трудоемким, поэтому лучше приобрести заводское устройство данного типа. К тому же следует учесть, что самодельные капельные печки привередливы к качеству масла, которое перед подачей в печь необходимо предварительно разогреть.

Самой результативной моделью является печь на отработанном масле с наддувом. Она, в сравнении с буржуйкой, имеет более высокую стоимость. Дополнительное тепло поступает от вентиляторов обдува. Наддув можно выполнить с помощью моторчика авто кулера, а обдувание обогревателя обеспечит домашний пропеллер мощностью 220 В.

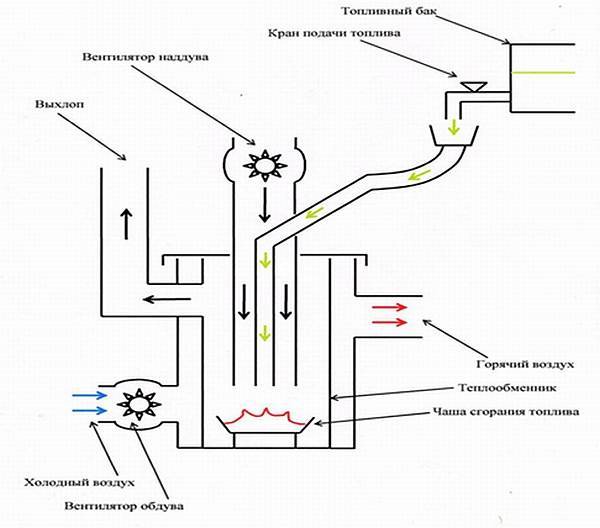

Стандартная схема печи на отработанном масле.

Сравнение с современными моделями

Что касается сегодняшних печей, то они вовсе не похожи на старые прототипы, за исключением буржуйки, которая сохраняет изначальный принцип работы. В шестидесятые годы прошлого века сгорание топлива до состояния углекислого газа и водяных паров не считалось чем-то вредным, чего нельзя сказать о нынешнем времени. Сейчас же любые парниковые газы являются опасным врагом экологии, поэтому люди стараются отказываться от систем, загрязняющих окружающую среду. Обеспечить полное дожигание отработки по-прежнему невозможно, но вот достичь максимальной экономичности вполне реально.

Современные масляные печи отличаются от первоначальных

Также в далеком прошлом на рынке не было моторных масел с синтетическими добавками и хитроумными присадками, которые способны в несколько раз сократить расход топлива ДВС, но при неправильном сгорании выделяют канцерогены, токсические вещества и мутагены. Да и люди тогда были более устойчивы к различным окружающим воздействиям, а численность населения примерно в 2,5 раза была меньше, чем сейчас.

И в конце концов, советское машинное масло являлось натуральным нефтяным продуктом, изготовленным на основе насыщенных углеродов, которые не могли достигать высокой температуры горения. Это значит, что появление вредных и опасных окислов азоты в тех обогревателях практически исключалось. Современные установки выбрасывают такие вещества в значительных объемах, что заставляет искать более чистые и альтернативные решения.

Виды самодельных печек на отработке

Выбираем место установки

Место установки следует выбирать исходя из месторасположения окон, дверей и печь располагать в противоположном от них углу

Ещё стоит обратить внимание на удобство вывода дымохода наружу. В совокупности эти параметры подбора места для печи играют главную роль

На стенах рекомендуется сделать отражатели из листовой жести или оцинкованной стали для улучшения отдачи тепла в помещение и обеспечения пожарной безопасности. Не стоит забывать и про пожарную безопасность. При установке печи в помещении с деревянным полом следует постелить лист жести на место установки. Для бетонного пола также стоит сделать такую подстилку, так как заправляя масло в бачок высока вероятность его пролить, а на бетонном полу такие следы уже не вывести. Вот в этом случае нас и выручает лист жести, ведь с него не составит труда смахнуть пролившуюся отработку ненужной тряпкой.

Устройство теплового экрана на стенах

Расчет вертикального коллектора

На глубине свыше 15 м температура грунта стабильно держится на отметке +10 градусов круглый год. Поэтому эффективность вертикального коллектора является более высокой – в среднем с метрового участка удается снимать до 50 Вт тепла. Для расчета длины теплообменника также необходимо учитывать тип среды. Так, с 1-го метра трубы удается получить такую тепловую мощность:

• 20 Вт – при погружении в осадочный грунт (сухой);
• 50 Вт – в каменистом либо влажном осадочном грунте;
• 70 Вт – твердые породы (камень);
• 80 Вт – подземные воды.

Применение вертикального зонда для теплового насоса

При строительстве скважин следует соблюдать условие: расстояние между ними должно составлять не менее 5 м.

Для работы теплового насоса из вышеприведенного примера понадобится коллектор длиной L = 5200 / 50 = 140 м.

Следовательно, для обустройства коллектора потребуется пробурить две скважины глубиной 70 м. В каждой из них нужно будет установить по две U-образные петли, для чего необходимо будет закупить 4х140 = 560 м труб.

Скандинавский

Пример расчета теплового насоса

Подберем ТН для системы отопления одноэтажного дома общей площадью 70 кв. м со стандартной высотой потолка (2,5 м), рациональной архитектурой и теплоизоляцией ограждающих конструкций, соответствующей требованиям современных строительных норм. На обогрев 1-го кв. м такого объекта по общепринятым нормам приходится тратить 100 Вт тепла. Таким образом, для отопления всего дома понадобится:

Q = 70 х 100 = 7000 Вт = 7 кВт тепловой энергии.

Выбираем тепловой насос марки «ТеплоДаром» (модель L-024-WLC) с тепловой мощностью W = 7,7 кВт. Компрессор агрегата потребляет N = 2,5 кВт электроэнергии.

Расчет коллектора

Грунт на отведенном под строительство коллектора участке – глинистый, уровень грунтовых вод высокий (принимаем теплотворную способность p = 35 Вт/м).

Мощность коллектора определяем по формуле:

Qk = W – N = 7,7 – 2,5 = 5,2 кВт.

L = 5200 / 35 = 148.5 м (приблизительно).

Исходя из того факта, что укладывать контур длиной более 100 м нерационально из-за чрезмерно высокого гидравлического сопротивления, принимаем следующее: коллектор теплового насоса будет состоять из двух контуров – длиной 100 м и 50 м.

Площадь участка, который необходимо будет отвести под коллектор, определим по формуле:

S = L x A,

Где А – шаг между соседними участками контура. Принимаем: А = 0,8 м.

Тогда S = 150 x 0.8 = 120 кв. м.

5 Самодельные горелки Бабингтона

Приобрести изготовленные заводским способом горелки Бабингтона проблематично. Большинство производителей отопительной техники не выпускает такие котлы, а у имеющихся на рынке модификаций стоимость будет сопоставима с лучшими газовыми и твердотопливным моделями. Поэтому большинство домовладельцев изготавливают мазутную горелку своими руками или заказывают ее выполнение опытному мастеру.

Можно найти различные чертежи горелки Бабингтона своими руками, что позволит ознакомиться с принципом работы такого отопителя и изготовить его самостоятельно.

Для выполнения простейшей модели горелки на отработанном масле потребуется следующее:

• Полый шар или полусфера, из которой будет выполнена рабочая поверхность.
• Сопло выполняется из металлической трубки длиной не более 200 миллиметров.
• Медная трубка для топливного тракта диаметром 10 миллиметров.
• Металлическая или пластиковая трубка, которая отвечает за подачу воздуха.
• Резьбовые фитинги для соединения трубок подачи топлива и воздуха.

В импровизированной форсунке-полусфере потребуется высверлить калибровочное отверстие малого диаметра. Именно от качества выполнения сопла будет зависеть в последующем эффективность горелки. Потребуется использовать тончайшее сверло, которым выполняется отверстие толщиной не более 0,4 миллиметра.

Выполнение больших по диаметру отверстий приведет к существенному увеличению расхода топлива, при этом ухудшаются показатели эффективности котла. При наличии на форсунке толстых сопел существенно усложняется розжиг горелки, а в последующем сложно поддерживать равномерность горения, котёл будет часто тухнуть, требуя повышенного внимания и постоянного обслуживания.

Выполнив отверстие в форсунке, к шару подводят трубку для подачи воздуха, на которой устанавливается тройник. В него сверху пайкой врезается штуцер, к которому подсоединяется подающая топливо медная магистраль.

Далее монтируют теплонагревающий элемент для подогрева отработки. Внутри полусферы устанавливают электрический ТЭН с терморегулятором. Около нагревателя выполняют несколько витков трубки, отвечающей за подачу топлива. Это позволит подогреть жидкость на 5−10 градусов, улучшив ее сгорание и повысить КПД котла.

Электрический розжиг горелки выполняется на основе одной или двух автомобильных свечей зажигания. Их вкручивают в начале сопла, подключая к электричеству. Также потребуется установить пусковое электрореле, что позволит получить стабильную искру, которая необходима для розжига горелки.

Изготовив своими руками котел Бабингтона, можно использовать в качестве топлива мазут, отработанное масло, биодизель и другие тяжелые продукты нефтепереработки. Автоматический аппарат будет иметь регулятор интенсивности горения, при этом имеется возможность самостоятельного изготовления отопителей мощностью до 30 кВт. Сейчас можно найти многочисленные чертежи горелок Бабингтона, которые отличаются универсальностью и функциональностью использования. Необходимо лишь руководствоваться такой документацией, выполняя отопители в полном соответствии с чертежом и схемой.

Система для улучшения и поддержания микроклимата в здании

Частое открывание форточек приводит к разгерметизации, а именно потере тепла, что значительно снижает накопленный обогрев. Наличие приточных клапанов решит и эту проблему. Устанавливаемые на окна пвх под самым верхом, они успешно справляются с вытяжной функцией. С этим механизмом на стекле конденсат станет появляться все меньше и в доме воцариться желаемая атмосфера.

Вентиляционные клапаны обладают целым рядом преимуществ:

• они компактны и не закрывают собой свет;
• исключают возникновение сквозняков;
• сохраняют тепло в квартире;
• не пропускают шум с улицы;
• регулируемы;
• устанавливаются без труда и особых затрат.

Запуск печи

Выше уже сказано неявно, что запускать капельную печь нужно медленно и плавно. Обычно для этого используют факел из спицы с кусочком поролона или тряпочкой: пускают капель, подставляют факел. Когда промокнет, ждут, пока в чашу не накапает лужица, поджигают факел, а им масло.

Есть способ запуска капельной печи куда удобнее и безопаснее: ком туалетной бумаги, пропитанный тем же маслом. Его кладут в чашу, поджигают и не спеша регулируют капель, не заботясь более о растопке. Туалетная бумага почти чистая целлюлоза, она сгорает без остатка. Этим способом давно уж греются туристы в палатках: рулон вставляют в печку-щепочницу, поливают полстопарем спирта (который тоже сгорает без остатка), или целым ее, родимой, и поджигают сверху. Тепла выделяется много, а ничтожное количество пушистой золы можно просто выдуть. В печи она вылетит в трубу.

Из чего собирать печь?

Для сборки подобной печки я подготовил следующее:

• баллон от газа на 50 литров;
• стальную трубу. Лучше всего использовать трубу диаметром 10 см. На корпус, горелку и дымоход хватило двух метров изделия;
• стальной уголок. Всего у меня ушло немного больше метра уголка на 5 см. Из него я делал подставку под печку, различные внутренние детали теплообменника и дверные ручки;
• лист стали. На заглушки и днище верхней камеры ушло около 50 см2 4-миллиметрового листа;
• тормозной диск. Я использовал чугунный диск от машины. Главное, чтобы по размеру он свободно входил в баллон;
• пустой баллон от фреона. Подойдет стандартный баллон. Главное, чтобы игольчатый вентиль работал. Его я использовал для изготовления топливного бака;
• кусок шланга для подачи топлива;
• пару хомутов;
• кусок полудюймовой трубы. По ней в печку будет подаваться масло;
• вентиль на полдюйма;
• петли.

Как чистить печь?

Первая чистка

По ходу работы в горелке, дымоотводящей трубе и поддоне печи будет собираться нагар. Естественно, печку можно чистить только после ее остывания.

При чистке я обычно придерживаюсь следующей последовательности:

• беру пару-тройку горстей чистого песка либо мелкой щебенки и поочередно забрасываю их в выход дымоотводящей трубы со стороны улицы;
• убираю песок или щебенку с сажей из дымоотводящей трубы сквозь верхнюю камеру;
• с помощью прутка смахиваю гарь со стенок горелки печки в нижний поддон;
• достаю сам поддон и вытрушиваю отходы.

Надеюсь, мой опыт станет вам полезен, и вы сможете так же просто, как и я собрать печку на отработанном масле.

Удачной работы!

Система подачи топлива

   Водопроводную трубу на ½ дюйма (1) вставляем (с запасом) в отверстие под углом (30 – 40о ), привариваем к корпусу печки. Место высверливания отверстия особой роли не играет, так как чаша испаритель сделана мобильной и может быть развернута приемным отверстием в любую сторону.

   Опускаем муфту на окончание трубы и отмечаем дальность вылета (2), обрезаем ее болгаркой, формируя «носик» для более удобного формирования струйки масла (3).

   К трубке  прикручивается обычный водопроводный шаровой кран (4), который будет использоваться в качестве аварийно-резервного, для перекрытия подачи топлива в случае выхода из строя крана на баке с отработкой.
