Печь-камин с водяным контуром отопления: обзор, характеристики

Обзор печей-каминов с подключением водяного отопления

Можно ли отказаться от установки общедомового прибора учета тепла

Особенности конструкции

Рассмотрим основные нюансы конструкции каминов с водяным контуром:

  • В классическом камине топка может быть открытой или закрытой. Открытые конструкции отличаются невысокими показателями теплоотдачи. В связи с этим использовать их в качестве источника тепла для системы отопления всего здания нерационально. Мощности такого оборудования достаточно лишь для обогрева одного помещения, то есть того, где камин установлен. Камин с закрытой топкой отличается большей эффективностью. КПД системы в этом случае будет значительно выше.
  • В отличие от классического камин с водяным контуром имеет двойные стенки. Внутри них расположена система теплообменника-змеевика.
  • Теплообменник, нагреваемый от горения твердого топлива, соединен с системой отопления: трубопроводом и подключенным радиатором.
  • Дополнительно камин может применяться для организации горячего водоснабжения.
  • В качестве топлива традиционно применяются дрова. Однако для повышения теплоотдачи и эффективности в целом рекомендуется использовать специальные брикеты. Они производятся на основе опилок. Это топливо дает больше тепла, оставляя при этом совсем небольшой объем золы.

Таким образом, камин с водяным контуром выполняет сразу две функции. С одной стороны, он украшает интерьер, является его значимым элементом. С другой стороны эта конструкция позволяет отопить дом. Основой такой системы может служить как собранный самостоятельно или на заказ кирпичный камин, или готовая печь-камин. На рынке предлагается множество моделей различной конфигурации и мощности.

Подключение к системе отопления

Выбирая место расположения обогревательного прибора, учитывайте, что этому помещению будет доставаться весь жар, здесь можно будет любоваться пламенем, но здесь же и придётся топить, а значит, неизбежен древесный мусор, зольная пыль и т. д. Подходить к камину должно быть удобно.

Несгораемое основание и стены вокруг печи – обязательное условие. Многие используют керамику, но можно делать и кирпичный кожух, и металлические листы. Советуется все отделочные работы закончить, до установки печи.

Прежде чем подключать печь, система отопления должна быть полностью закончена: радиаторы, трубы, группа безопасности, расширитель и т. д. Всё должно быть на местах.

Открытая система подключения камина с водяной рубашкой

На задней стенке находятся выходы теплообменника, и определяются подача и обратка (как правило, на корпусе есть пометки, где какой патрубок).

При помощи монтажного комплекта, который можно приобрести отдельно, процесс подключения можно сделать быстро и просто. На трубы отопления монтируются шаровые краны, чтобы была возможность производить различные работы с отдельными элементами, не сливая теплоноситель со всей системы. Соединение осуществляется при помощи американок. Все стыки герметизируются лентой ФУМ.

Если дом двухэтажный, хорошо располагать отопитель недалеко от лестницы,- тогда тепло будет подниматься вверх и греть второй этаж.

Как организовать отопление камином

Чтобы организовать водяное отопление своими руками, где основой системы будет являться камин, необходимо сначала выбрать тип оборудования. Как уже было сказано выше, их три:

  • готовый металлический агрегат;
  • готовая топка;
  • кирпичный камин с теплообменником.

Готовый камин

Самое простое – это приобрести готовый камин с водяным контуром. Производители предлагают сегодня широчайший модельный ряд, так что выбрать подходящий под требования заказчика будет несложно.

Это печь, из которой выходят два патрубка. Их необходимо подсоединить к контурам отопительной системы дома. Обязательно подсоединяется дымоход. И на этом монтаж камина можно считать законченным. Среди трех вариантов этот самый дорогой. Стоит такой камин немного дешевле котла, но все же прилично.

Топочная камера

Это тоже готовая конструкция из металла, которая имеет одну принципиальную особенность. Теплообменника в топке нет, состоит прибор из двух вставленных друг в друга коробов. Между ними и располагается теплоноситель, поэтому прибор носит название камин с водяной рубашкой.

Отличается он от других конструкций более высоким КПД за счет большой площади теплообмена. Именно этот вариант, как оптимальный для многих потребителей, рассмотрим чуть ниже

Особое внимание уделим его установке своими руками

Кирпичный камин

Это самая сложная конструкция, потому что придется сооружать настоящий камин, используя специальные кирпичи (огнеупорный и шамотный), а также специальный глиняный раствор. Конструкция традиционных каминов сложная, самостоятельно ее возвести, если в этом деле вы неспециалист, просто невозможно. Небольшая ошибка или неточность и камин будет работать некорректно. Самое малое, что может случиться, он будет дымить.

И все же такая конструкция существует. Как было сказано выше, в процессе сооружения камина в него вставляется теплообменник. Место его расположения находится рядом с задней стенкой топки. Иногда, чтобы увеличить площадь теплообмена, теплообменник изготавливают в виде буквы «П», уложенной набок. То есть, этот прибор облицовывает и боковые, и заднюю стенки.

Преимущества и недостатки камина как источника отопления

Преимущества каминной системы отопления:

  • высокая теплоотдача;
  • экономия электричества;
  • сравнительно быстрый нагрев помещения;
  • компактность;
  • камины украшают интерьер;
  • некоторые варианты имеют варочную поверхность;
  • возможность ручной регулировки интенсивности отопления.

Недостатки каминов в качестве источника тепла в частном доме:

  • необходимо место для хранения твердого топлива;
  • система нуждается в постоянном обслуживании — чистка от золы, наблюдения за дымоходом и т.д.;
  • не самый высокий КПД, в сравнении с другими типами локального отопления.

При правильной организации и разводке воздушного и водяного каминного отопления, а также адекватном подборе мощности топки камин может выступать отличным альтернативным или дополнительным источником отопления  дома. К тому же камин – это не только источник тепла, это еще и удивительно уютный элемент интерьера, который может собрать возле себя большую семью и подарить множество приятных минут в созерцании пламени.

Плюсы и минусы каминов с водяным контуром

Среди достоинств каминов с водным контуром стоит отметить:

  • Цена системы. Готовая модель печи или сборка на заказ камина из кирпича обойдется не так дорого.
  • Стоимость эксплуатации. Система полностью энергонезависима, цена твердого топлива невысока, а значит, ее использование не разорит семейный бюджет.
  • Многозадачность. Такая система украсит интерьер, не требуется обустройство отдельной котельной.
  • Камин с водяным контуром может стать заменой традиционной системы отопления.

К недостаткам таких систем можно отнести:

  • Не слишком высокий КПД, особенно если речь идет о каминах с открытой топкой. Мощности такого оборудования может быть недостаточно для обогрева дома в морозные зимы.
  • Отсутствие систем автоматизации. Быстро отрегулировать температуру теплоносителя невозможно. Подкидывать дрова или брикеты, очищать топку придется вручную.

Выбор теплоносителя

Останавливая свой выбор на той или иной системе обогрева с водяным контуром, важно продумать, какой теплоноситель будет использоваться. В зимнее время загородные и дачные домики посещают не часто, и отопление в них необходимо только на момент приезда владельцев

Потому собственники отдают предпочтение незамерзающим жидкостям, консистенция которых не меняется с наступлением сильных морозов. Такие жидкости устраняют возможную проблему разрыва труб. Если же в качестве теплоносителя используется вода, то перед отъездом её нужно сливать и заполнять вновь перед использованием. Также в качестве теплоносителя могут использоваться:

антифриз – особая жидкость, предотвращающая замерзание. В отопительной системе применяется 2 вида антифриза – пропилен гликоль и этиленгликоль

Выбирая такой способ, важно знать, что этиленгликоль крайне токсичен, потому обращение с ним должно быть соответствующим.
теплоноситель на глицерине. Считается более эффективным и безопасным (не взрывоопасен и не воспламеняется)

Глицериновая жидкость дорогостоящая, но поскольку печь заполняется ею только один раз, есть смысл вложиться в покупку. К тому же, глицерин замерзает только, если температура падает ниже —30 градусов.
солевой раствор или раствор природного минерала бишофита. Стандартное соотношение – 1:0,4. Такой водно-солевой раствор не застывает до —20 градусов.

Как выбрать теплоноситель

С подробной инструкции по выбору теплоносителя для систем отопления и техническими характеристиками можно ознакомится здесь

Монтаж

Установка печи с водяным контуром может осуществляться по двум схемам. Первый сценарий предусматривает циркуляцию жидкости таким образом: холодная вода опускается вниз, а тёплая поднимается наверх

Тогда при монтаже печи важно не нарушить правильный перепад высоты

Второй сценарий используется в случае, когда циркуляция жидкости естественным образом невозможна. Тогда монтируются насосы, обеспечивающий искусственный кругооборот воды.

Для удобства, установка отопительной системы проходит в несколько подходов. Сначала монтируют дровяную печь или камин, выводят дымоходы, соблюдая правила пожарной безопасности. Позже – разводят водяной контур по всему дому.

Особенности печей с водяным контуром

Прежде, чем спешить приобретать оборудование, важно ознакомиться с особенностями отопительной системы. Преимущества:

Преимущества:

  1. Возможность качественно обогреть несколько помещений с большой площадью.
  2. Равномерное распределение тепла.
  3. Безопасность использования.
  4. Могут быть автономными источниками тепла или же работать вместе с централизованной системой отопления.
  5. Использование датчика температур, который позволяет контролировать работу устройства.
  6. Автономность (независимость от источников электроэнергии и газовых коммуникаций).
  7. Относительно невысокая стоимость обслуживания.
  8. Печь функционирует на угле, торфе, дровах и коксовом угле.
  9. Экономичность и экологичность отопительной системы.
  10. Современный дизайн и соответствие любому стилю и интерьеру.

Недостатки:

Котёл снижает полезный объём топливника

Для устранения этого факта, важно в процессе кладки топливника продумать обязательную ширину котла и самой печи. Также могут использоваться печи длительного горения.
Низкий уровень автоматизации

Возможен только ручной контроль.
Тепловая энергия, получаемая в результате горения дров, тратится на нагрев котла и жидкости в нём, а стенки топливника греются медленнее и в меньшей степени.
В сильные морозы теплоноситель может замёрзнуть. Угроза замерзания имеется, если в доме не планируется постоянное проживание. Дабы предупредить это, следует в очищенную воду добавлять специальные присадки, защищающие систему. Также специалисты рекомендуют использовать антифриз – универсальный теплоноситель, замерзающий только при очень низких температурах.

Использование и обслуживание отопительных печей с водяным контуром не отличается особой сложностью. В качестве дополнительных пояснений прикрепляем видео.

Приняв решение о приобретении печи отопительной с водяным контуром, изучите заранее модели, предлагаемые зарубежными и отечественными фирмами. Их отличают размеры, дизайн, стоимость и вспомогательное оборудование. Для небольшого дачного домика вполне достаточно кирпичной печи с водяным отоплением, небольшой мощности и без дизайнерских изысков. Собственника же большого особняка такая модель вряд ли устроит. Просторную гостиную может украсить стильная печь зарубежного производства.

Выбор камина

Для повышения эффективности и безопасности во время отопления необходимо во время приобретения, монтажа и использования современных каминов обращать внимание на следующие понятия:

  • Выбор мощности.
  • Подбор корпусного и теплообменного материала.
  • Критерии безопасности во время подключения.
  • Правила присоединения печи к отапливаемой системе.
  • Рекомендации и условия к возведению дымохода.
  • Подбор топливных ресурсов.
  • Правильное очищение, обслуживание и отопление печки самостоятельно.

Помимо этого, нужно учитывать советы производства, которые должны быть упомянуты в документах. Соблюдая вышеперечисленные правила, использование печи станет безопасным, а служить он будет очень долго.

Одним немаловажным критерием, на который тоже нужно обращать своё внимание перед приобретением какой-либо модели, является мощность выделения тепла во время отопления. Чтобы измерить её, используют киловатты

Было подсчитано, что с помощью 1 кВт мощности отопления можно прогреть около 10 м² помещения.

Правда, необходимо учитывать и то, что при производстве он тестируется в практически идеальных условиях, а помещении мощность может уменьшиться почти в 3 раза, если использовать не до конца просушенные топливные ресурсы (дрова). Так что для того, чтобы применять очаг с водяным слоем как единственный источник отопления, желательно приобрести модель с дополнительным припасом мощности.

Сталь или чугун

Камины с отоплением из воды могут изготовляться из стали или чугуна. Стоимость стали намного ниже. Сама сталь лёгкая, однако, она сильно подвержена коррозии. Если же печь полностью сделана из чугуна, то она будет долговечна и стойка к коррозии. Из минусов отмечается слишком большая масса и непереносимость резких температурных перепадов, из-за чего могут появиться трещины.

Лучшим вариантом являются совмещённые модели. В них стальные элементы присутствуют в корпусе и в незначительно нагревающихся деталях. А кованый чугун замечается в составе дверок и колосников, которые подвергаются чрезмерному нагреву.

Высокий уровень температуры не повлияет на такую комбинацию, а использовать её можно все время без перерывов. В результате периодического отопления трубы заполняются конденсатом, которые препятствуют появлению коррозии.

Для того, чтобы применять очаг с водяным слоем как единственный источник отопления, желательно приобрести модель с дополнительным припасом мощности

Перегородки

Интерьер кухни и гостиной начинают продумывать со стыковки двух зон.

  • Вот некоторые из способов и предметов, которые разграничивают пространство:
  • установка барной стойки;
  • кухонный остров;
  • большой стол;
  • монтаж невысокой перегородки.

Дизайнеры советуют устанавливать широкую стойку, поскольку за ней можно будет сидеть, как за обычным столом, а высокие стулья вполне подойдут для всей семьи.
Однако в комнатах небольшого размера (16 кв м) устанавливают узкие стойки.Кухонные острова удобны в использовании, однако подходят только для больших кухонь-столовых (25 кв м или 30 кв м). Капитальные невысокие перегородки ставят только если заранее решено, для чего их будут использовать (к примеру, как подставку под телевизор).

Применение

Очевидно, что применяются печи-камины с водяным отоплением в частных домах. Они характеризуются простотой использования, высоким уровнем безопасности, даже несмотря на то, что в качестве топлива выступают дрова. При этом могут иметь привлекательный внешний вид, улучшающий впечатление от такого устройства.

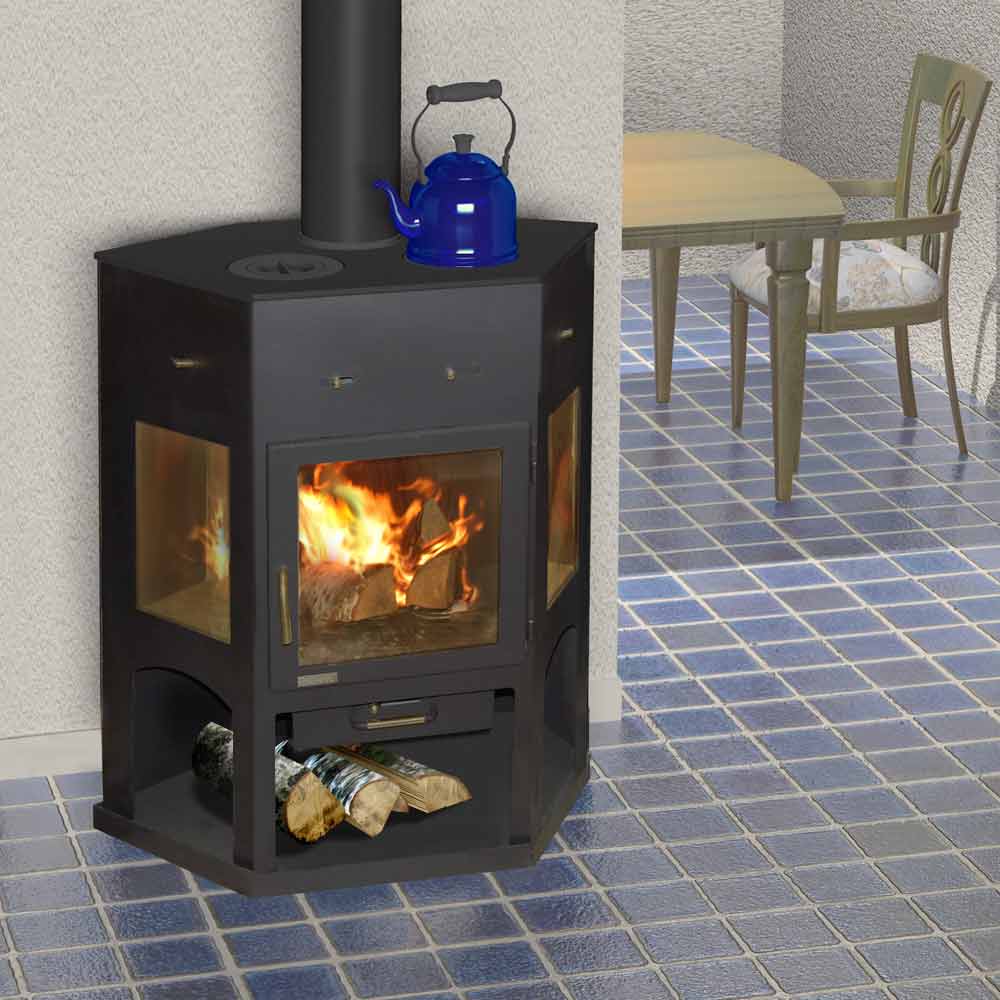

Привлекательного вида печь-камин

Благодаря всем этим качествам обеспечивается высокий спрос на конструкции, особенно тех, которые имеют варочную плоскость. Они эффективны в тех регионах, где есть проблемы с поставками электроэнергии и отсутствует газоснабжение.

Летом такое устройство может использоваться для подогрева воды для хозяйственных потребностей. А если есть дополнение, может выполнять и отопительно-варочную функцию. Поскольку печи-камины, характеризуются высокой теплоотдачей, они существенно снижают затраты на энергоресурсы.

Печь с варочной поверхностью и духовкой

Особенности выбора, монтаж своими руками и эксплуатация

Мощность камина выбирают исходя из площади отопления

Камин, оснащенный системой с контуром и котлом, подходит для водяного отопления всех комнат дома. Он подключается к системе посредством труб в топке. При покупке оборудования нужно учитывать:

  • Особенности безопасной установки и подсоединения к коммуникациям.
  • Мощность. Для дома с общей площадью 100 м2 подойдут модели от 7 кВт, в помещениях менее 80 м2 допустимо маломощное оборудование. Стоит учитывать, что 1 кВт мощности идет на обогрев 10 м2 жилища.
  • Материал. Стальные агрегаты при недорогой стоимости больше подвергаются коррозии. Чугунные долго аккумулируют тепло, но их цена дороже.
  • Наличие режима длительного горения. Такие устройства энергоэффективны, имеют КПД 75-90%.
  • Комплектацию. Стандартный водяной камин оснащается зольником, трубами, дымоходом, варочной плитой, жаростойкой створкой.
  • Возможность заливки антифриза в систему. Глицериновый раствор, этиленгликоль и пропиленгликоль не замерзают при -30 градусах.

Все технические параметры есть в документации изготовителя.

Монтаж своими руками

Встроенный водяной контур внутри камина

Компактность и небольшой вес каминного оборудования исключает строительство массивного фундамента. Достаточно сделать настил из листового материала, выложить плитку или другое огнестойкое покрытие. Самостоятельная установка производится так:

  1. Снятие заводской упаковки и проверка конструкции на целостность.
  2. Контроль готового покрытия уровнем.
  3. Вынос патрубка на один уровень с дымоотводным каналом.
  4. Сборка газоотводных элементов.
  5. Монтаж колосников, зольника, решетки и створки.
  6. Герметизация места подключения очага к дымоходу, а также стыков и швов.

Одноконтурный трубопровод утепляется.

Правила эксплуатации

Дымоход необходимо чистить дважды в год во избежание возгорания

При использовании каминов с гидравлическим теплообменником необходимо придерживаться ряда требований:

  • Чистка дымовыводных каналов от сажи 2 раза за год.
  • Регулярное, по мере накопления, удаление золы из топки и зольника.
  • Слив воды из труб, если система не используется летом.
  • Предварительный осмотр радиаторов, емкости, насоса, фитингов и фильтров перед запуском отопления.
  • Очистка стеклянной дверки специальными средствами.
  • Заполнение теплообменников водой для предотвращения прогорания.
  • Подача теплой воды в режиме разогретой печки.
  • Использование циркуляционного насоса с байпасом для повышения эффективности системы.

Зонирование

Художники-оформители не советуют поддаваться веяниям моды и копировать дизайнерские идеи без учета габаритов, расположения и других нюансов. Перед началом планировки и расстановки мебели продумывают каждую деталь.
Есть несколько простых правил, которых советуют придерживаться мастера:

  • Пусть в комнате будет естественного освещения. Для этого сносят лишние стены (кроме несущих).
  • Если комнаты в квартире небольшие (12 кв м или 16 кв м), планировка кухни, совмещенной со столовой, станет правильным решением.
  • Если вентиляционная система спланирована неправильным образом, запах еды будет распространяться в квартире.

Как совместить автономность и неповторимый уют дома с камином?

Чугунная печь-камин с водяным контуром

Ответ на этот вопрос заключается в симбиозе двух источников тепловой энергии в одной системе отопления. В ветку «печь – тепловые регистры (батареи)» монтируется электрический котел. Так же, как альтернатива электрическому котлу, возможен монтаж электрического теплого пола. Для экономии капитала рекомендуется установка двухтарифного электрического счетчика. То есть днем источником энергии является камин, ночью электричество, посредством котла или теплого пола. Другие варианты совмещения источников тепла нерациональны и требуют больших затрат топлива, следовательно, и финансов. Например, при наличии отдельной котельной, существует возможность установки твердотопливного, дизельного или работающего на сжиженном (баллонном) газе котла. Установка и эксплуатация любого из этих котлов потребует:

  • внушительных финансовых вложений;
  • дополнительного топлива;
  • ручного труда.

Да и приобретение камина с водяным контуром – это нецелесообразная трата средств. В случае крайней необходимости, разумно купить печь-камин без водяной рубашки или возвести полноценный каменный камин. Систему отопления же запитать на твердотопливный котел

Стоит обратить внимание на тот факт, что стоимость надежной, безопасной, качественной чугунной печи-камина может быть ровна или превышать стоимость твердотопливного котла. Цена самой простой модели камина варьируется от 25000 до 40000 руб

Цена зарубежных, сложных по конструкции каминов, от 180000 до 800000 руб. Но сказочная атмосфера пылающего в камине огня, при неограниченных финансовых возможностях, заставляет забыть о финансах. Исходя из вышеописанного, при отсутствии возможности проведения природного газа, симбиоз камина и электрического отопления является наиболее рациональным и экономичным видом отопления для желающих скоротать долгие зимние вечера перед игрой живого пламени.
