Печь-камин с водяным контуром для отопления дома: кассетная, пеллетная, угловая

Печь с водяным контуром для отопления дома

Вода в системе циркуляции может перемещаться естественным путем за счет создания уклона трубопровода и различия плотности жидкости в подогретом и охлажденном состояниях. Способ дает возможность печи работать автономно. Для принудительной подачи теплоносителя необходим электрический насос. Он улучшает процесс теплообмена, поскольку вода может перемещаться по трубопроводу с большей скоростью. Правильная установка системы при естественной ее подаче позволяет создавать режим циркуляции, близкий к принудительному. Для этого уклон основного трубопровода составляет 4о, а расстояние между патрубками — 1,5 м. После выхода из регистра размещают трубу, называемую коллектором разгона.

Содержание

Оптимальным вариантом является система комбинированной подачи теплоносителя. При необходимости увеличения процесса теплообмена и при разогреве печи применяется принудительный режим, а в остальных случаях — естественный.

Отзывы об отоплении ПЛЭН

Устройство прибора

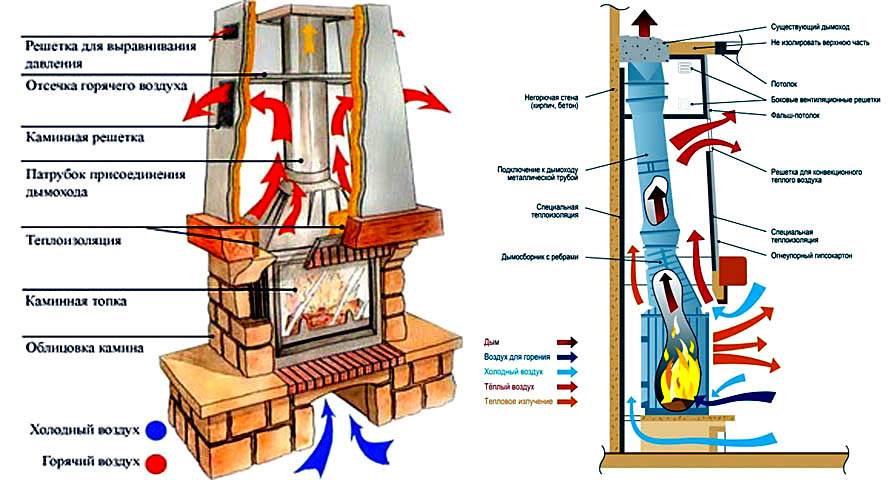

По сути, это обычный камин, в котором есть большая топочная камера, где и сгорают дрова. В настоящее время на рынке можно приобрести готовый отопительный агрегат этого типа, изготовленный из стальных листов. Можно соорудить традиционный камин из кирпича и вставить в него каминную топку с водяным контуром. Последняя продается в готовом виде.

Есть и третий вариант. Возводится камин из кирпича, а внутрь топки устанавливается теплообменник, соединяемый с отопительной системой дома. В этом случае теплообменник может быть трубчатым (змеевик) или в виде емкости. Крепится он к задней стенке топочной камеры (навешивается на кронштейны или устанавливается на пол камеры).

Особенности строения пеллетного устройства

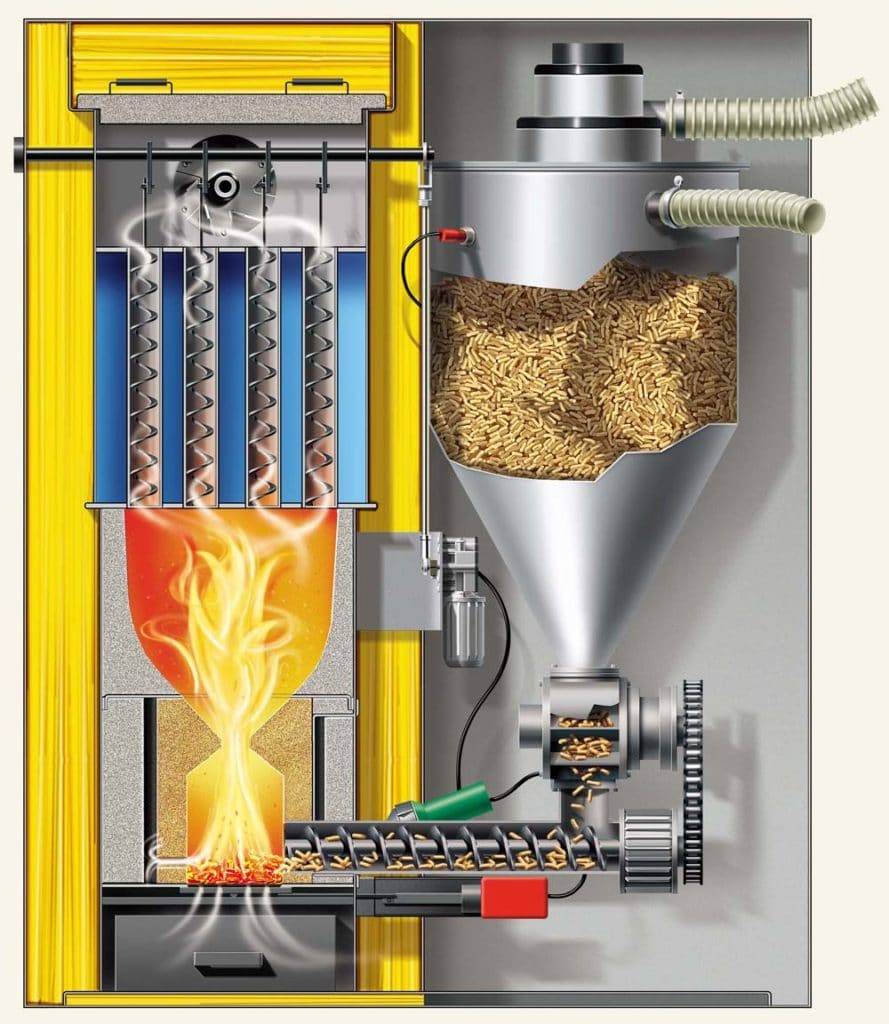

Пеллетный камин внешне напоминает обычную каминную топку для дров. Но по своей внутренней конструкции и функционированию такое оборудование – это более высокое технологическое устройство, которое позволяет с помощью пеллет полностью автоматизировать процесс теплоотдачи.

Камин закрывается специальной прозрачной дверкой из прочного стекла. Такое решение позволяет любоваться видом открытого огня. С двух сторон устройства есть небольшие отверстия, через которые проходит тепло в помещение.

Форма-фактор

Пеллетные камины бывают двух видов:

Вмонтированный. Такое устройство полностью встраивается в проем в стене. Емкость для пеллет может располагаться в дополнительном помещении либо маскироваться с помощью облицовки. На виду остается топка схожая на дровяной камин.
Отдельный. Камин уже имеет свою облицовку в виде стального корпуса и керамических панелей, которые позволяют сохранять тепло длительное время. В верхней части оборудования расположена емкость для пеллет. Вид отопительного устройства подбирается в зависимости от особенностей помещения.

Топка

Емкость для сжигания пеллет изготавливается из чугуна или крепкой стали высокой плотности. Ребристая поверхность топки значительно увеличивает конвекционную теплоотдачу.

В отличие от стоящих отдельно каминов встроенные в стену устройства могут иметь большой размер топки, что позволяет загружать не только пеллеты , а и дрова. Горелка

В нижней зоне камина расположена горелка, к которой подается топливо и нагретый воздух. Дозирование гранулированного сырья и кислорода обеспечивает полное сгорание пеллет, что существенно повышает продуктивность и экономичность отопительного процесса. Некоторые изготовители оснащают камины горелками с автоматическим розжигом.

Автоматика

Камины оборудованы автоматической системой управления. Наличие температурных датчиков, контролеров, электрических двигателей позволяет легко контролировать весь отопительный процесс. Панель автоуправления может располагаться на корпусе. В более дорогих моделях руководство камином может осуществляться дистанционно.

Благодаря автоматическому управлению в пеллетном камине очень удобно контролировать отопительный процесс

Емкость для золы и топлива

Отсек для топлива находится в задней части камина. Доступ пеллет в топку производится при помощи шнекового привода. Под топкой монтируется отдельная камера для золы. Она представляет собой небольшой ящик, который легко выдвигается для чистки.

Вентилятор

Чтобы воздух проходил по специальным отверстиям между стенками и корпусом камина в систему встроено вентиляционное устройство. Оно позволяет наполнить помещение теплыми воздушными массами.

Производятся также модели с двумя вентиляторами. Первый для выхода воздушных масс к каналам, а второй для доступа кислорода к топке.

Пеллетные камины с водяным контуром

Принцип работы такого оборудования схож с одноконтурным котлом. К отопительной системе подключаются трубы, по которых проводится циркуляция теплоносителя. Пеллетные камины с водяным контуром – это автономное устройство, обладающее высокой мощностью. Прибор позволяет осуществить прогрев всего дома. Такая модель предусматривает подключение холодной воды и выход уже нагретой жидкости. Организация отопления проводится с помощью трубной развязки и радиаторов.

Подготовка и возведение конструкции

Чтобы водяную камин-печку сделать собственными руками вам потребуется:

Цементный раствор в состав которого входят: глина, просеянный песок, цемент марки М300 (не ниже). Песок перед применением очистить (просеять) от пыли,лишнего мусора – тщательно промыть Совет! Для некомпетентного печника лучше использовать в работе кембрийскую глину поскольку она очень легкая в работе. Обыкновенную могут смело использовать те, кто имеет знания и опыт работы с ней, в частности в приготовлении растворов.
Кирпич, кстати, половинчатый надо считать, как цельный, причем примерно 5% из общего количества непременно уйдет в испорченный
Дымовая заслонка из металла, армирующие прутья

Заливаем фундамент

Принцип закладки фундамента

Основа камина с фундаментом дома не соединяется. Более того, между основой камина и поверхностью стенки должен оставаться зазор. Промежуток между основой камина и домом засыпается песком. Ширина основы в отличие от ширины цоколя увеличивается где-то на 10см
Для укладки фундамента роется яма в 60 см глубины. На дно укладывается пласт щебенки, плотно утрамбуется. Перед заливкой бетоном строится опалубка (над поверхностью пола должна возвышать не менее чем 15 см), выстилается рубероидом (для гидроизоляции). Только после этого фундамент заливают бетонным раствором, вымешанным в пропорциях: 3 части песка и 1 часть цемента.
Заливают раствор постепенно в несколько приемов, тщательно разглаживая каждый слой. Верхний должен быть примерно на 7 см находиться ниже поверхности пола. После чего его оставляют в покое на 7 дней для высыхания.

Формы для плитки. Инструкция по самостоятельному производству

(метод вибролитья для двухслойной брусчатки)

Готовый бетонный раствор (напр. по рецепту, указанному ниже) заливается в мартицу и устанавливается на вибростол. При этом требуется контролировать процесс вибрации, во избежание «кипения» и отбивки раствора от стенок формы. Иным словами, бетон должен уплотняться под тяжестью своего веса, а интенсивность вибрации равномерно распределяться по поверхности путём жесткого оребрения.
Спустя 5-10 секунд бетонная смесь утрамбовывается и осуществляется заливка основным слоем. Для достижения большей прочности изделия, в него можно заложить проволоку, металлическую сетку или другой армирующий материал.
После окончательного наполнения, необходимо срезать излишки бетона по верхнему уровню края. Чтобы не допустить малейшего расхождения с нормой, что может создать в массу эксплуатационных проблем, нужен точный контроль наполнения матриц.
По завершению вибрационной обработки, формы отправляются на уплотнение в теплое место примерно до двух суток.
Далее следует завершающий этап – извлечение изделий или распалубка. Для этого матрицы в течение двух минут нагревается до 60-70 °C в водяной ванне (это увеличит срок их службы на 30 % и поможет избежать брака.). Процесс распалубки проводится с помощью распалубочного вибростола.
В течение двух дней готовые изделия поддаются естественной просушке. Их укладывают на поддоны и запаковывают с помощью полиэтиленовой термоусадочной пленки. Это способствует дальнейшему затвердению бетона и обеспечивает товарный вид продукции.

Характеристики печи-камина Ангара 12 Аква

Отличается не только своими габаритами и производительностью, но и новым устройством 10-ти литрового теплообменника, и дожигателем, что позволяет увеличить эффективность горения, снизить количество отложений сажи на стеклянной дверце и дымоходе и отопление помещения до 360 м³.

Из основных достоинств печи-камина Ангара 12 Аква выделяют быстрое нагревание поверхности теплоносителя и длительное время горения

В таблице ниже представлены для сравнения основные характеристики печей-каминов Аква российской группы компаний Мета:

Наименование	Мощность, кВт	Ширина, мм	Глубина, мм	Высота, мм	Масса, кг
Ангара	9	550	510	1020	140
Ангара 12	12	700	535	1040	175
Ангара 12 с плитой	12	700	545	950	195
Ангара Аква	13	550	490	1020	150
Ангара 12 Аква	16	700	545	1040	205

Общими чертами для всех моделей Ангара являются пристеночное расположение, использование дров или топливных брикетов (производитель категорически запрещает топить каменным углем), выход дымохода, диаметром 150 мм (верхний или задний) и система ” чистое стекло”, то есть самоочистка стекла. Облицовка печи декоративной керамикой делает модели Ангара привлекательными для использования в различных помещениях.

Кирпичная ПВК – особенности эксплуатации

Нередко водяное отопление совмещают не только с камином или современной дровяной печью. Для многих лучшим вариантом станет установка классической кирпичной печи как источника тепловой энергии. Грамотно расширив с помощью водяного контура возможности кирпичной печи, можно качественно прогревать не только ближайшие жилые комнаты, но и всю постройку. Чтобы повысить КПД кирпичной печи, разработаны различные конструкции теплообменников (в их качестве выступают змеевики и регистры). Эксплуатация такой системы в загородном жилье обладает особенностями, в число которых входят:

Обустройство. Чтобы сложить качественную печь, а затем провести монтаж водяного отопления, потребуются мастера высокой квалификации.
Размер. Габаритная традиционная русская печь занимает много полезной площади и помещается далеко не в каждой кухне. Альтернативой для скромных по размеру помещений станет голландская или шведская кирпичная печь. Такие конструкции характеризуются меньшими размерами, но полной функциональностью.

Схема установки теплообменникаИсточник ogon.guru

Улучшение КПД. Максимальный КПД печи не достигает 50%; половина тепла (и денег) безвозвратно исчезает в трубе. Устройство полноценной системы водяного отопления позволяет увеличивать этот параметр до 80-85%, что сравнимо с характеристиками котлов промышленного производства, работающих на твердых видах топлива.
Инерционность. В отличие от электрических котлов, на разогрев системы, завязанной на кирпичную печь, потребуется некоторое количество времени.
Уход. Сгорающие дрова оставляют после себя золу и пыль. Комната, в которой расположена кирпичная печь, придется убирать часто и тщательно.
Требования к безопасности. Неправильная эксплуатация кирпичной печи для дома с водяным отоплением является угрозой не только пожара, но и отравления угарным газом.

О кладке кирпичной печи с водяным контуром в следующем видео:

Монтаж ПВК

Если в загородном коттедже планируется устройство водяного отопления от кирпичной печи (на дровах), теплообменник конструируется индивидуально, под определенную печь. Такое устройство практически не подлежит ремонту, поэтому для монтажа привлекают специалиста-печника, который сможет профессионально выполнить все работы:

Изготовить теплообменник и дважды проверить его качество – до и после установки.
Вмонтировать теплообменник на нужном этапе (после выполнения фундамента), затем продолжить кладку, соблюдая определенные правила. При монтаже теплообменника оставляют компенсационные зазоры, оставляющие 1-1,5 см до стенок топочной камеры, Зазоры, учитывающие тепловое расширение, нужны и при монтаже труб.
При монтаже теплообменника с трубами и для изоляции применять исключительно жаропрочные уплотнители.

Стальные трубы для изготовления теплообменникаИсточник 36doors.ru

Заключение

Устройство водяного отопления от дровяной печи становится все более частым выбором в частном домостроении. Кирпичная печь, сложенная профессиональным печником и грамотно встроенная в систему, будет эффективной конструкцией, выполняющей все возложенные на нее задачи, от утилитарных, до эстетических.

Марки автоматических аквакаминов на пеллетах

Аквакамины выпускают ведущие производители твердотопливного оборудования. Качественная продукция изготавливается в Европе. Судя по отзывам покупателей, приобрести стоит следующие модели:

La Nordica Melinda Idro и La Nordica Graziosa Lux Plus – продукция итальянского концерна, отличающаяся постоянным внедрением новых технологий, для увеличения теплоотдачи и автоматизации процесса горения.

EdilKamin Detroit и EdilKamin Boston – еще один пример итальянского подхода к решению проблемы автоматизации. Камины работают в полностью автономном режиме. Запуск осуществляется дистанционно.

Palazzetti Martina IDRO LUX и Palazzetti Camilla IDRO – производитель предлагает продукцию, изготовленную в современном и классическом стиле. Камины имеют встраиваемое и приставное исполнение. При желании, в дополнительной комплектации поставляются облицовочные панели.

Klover Diva Plus – отличие серии, высокая теплоэффективность работы. Основное предназначение, обогрев домов средней площади.

MCZ Ego Hydro и MCZ Club Hydro – серию немецкого бренда, отличает высокая теплоэффективность и КПД, достигающий 95,5%. Теплообменник изготовлен из серого чугуна.

Hark ProAqua – представитель немецкой школы, производящей твердотопливное отопительное оборудование. Модели отличает удобство настроек и эксплуатации, высокая надежность работы.

Сколько стоит водяная печь-камин

Печи-камины для дома на древесных гранулах-пеллетах с водяным контуром, далеко не дешевое удовольствие. Цена варьируется от 150-500 тыс. руб. На стоимость влияют несколько факторов:

Производитель – если сравнивать цены, ориентируясь по указанным выше моделям, дороже всего обойдутся аквакамины Hark (556 тыс. руб.), итальянские La Nordica, стоят в 2-3 раза дешевле.

Автоматизация – системы удаленного управления и оповещения не входят в базовую комплектацию и приобретаются за отдельную плату.

Наличие отделки – фирменная облицовка повышает стоимость камина еще на 20-30%.

Полную стоимость рассчитывают с учетом всех перечисленных факторов. При профессиональной установке, к цене нужно добавить порядка 10%, необходимых для проведения монтажных работ.
