Устройство печей Булерьян на дровах — принцип работы

Модели печей

Разнообразие моделей булерьянов определяется вариациями в их функциональных особенностях. На рынке сегодня доступны следующие модели:

• АОТ-8 (закрытая печь-каменка). Параметры: высота 900 мм, ширина 750 мм, глубина от 720 мм (объем парной до 17 м3) до 800 мм (объем парной до 22 м3); не требует в своей функциональности расширенной зоны действия и установки. АОТ 8
• АОТ-12 (открытая печь-каменка). Параметры: высота 800 мм, ширина 650 мм, глубина 750 мм;
• Бренеран Премиум. Модель имеет защитное покрытие – два специальных «кожуха», один из которых размещен на внешней стороне и изготовлен из стали-нержавейки, а другой расположен во внутренней поверхности печки и произведен из прочных стальных металлических листов. Для бань класса Премиум необходимо расширить зону для установки.

  Премиум

Мнение эксперта

Николай Давыдов

Печник с 15-летним стажем

Перед приобретением печи для бани Булерьян лучше всего руководствоваться здравым смыслом и рационально рассчитывать размер печки под пропорциональные особенности банного помещения и размер самой бани. Также лучше выбирать печку типа «открытая каменка» с металлическим корпусом из жаропрочной стали нержавейки, — это позволит хорошо выдерживать в бане терморегуляторный баланс.

Набор для изготовления печи

Сначала я подготовил все, что нужно для сборки булерьяна своими руками. Прежде всего, я достал из кладовой дрель с набором сверл на все случаи жизни, болгарку с дисками из комплекта, сварочный аппарат, струбцины и прочие мелочи.

Моя дрель

С материалами пришлось повозиться. Чтобы булерьян был по-настоящему надежным и качественным, я решил сделать его из жаростойкой котловой стали. Этот материал способен обеспечить по-настоящему продолжительную и надежную эксплуатацию отопительного агрегата. Найдите в личном хозяйстве или же купите в специализированном магазине упомянутый материал.

Также я использовал стальной лист толщиной 4 мм. Мне хватило листа размерами 100х200 см. Дополнительно мне понадобилось немного (40х70 см) 6-миллиметрового стального листа, около 4 метров трубы диаметром 11 см, порядка 10 м профилированной трубы размерами 57х4 мм. Помимо этого, я купил ручки, петли и запоры для обустройства дверец, подготовил куски 35-сантиметровой трубы и в целом несколько металлических заготовок на всякий случай.

Устройство булерьяна с водяным контуром

Котел на дровах Булерьян с водяным контуром отличается простым и эффективным устройством. Оборудование оснащается рычагами для контроля процесса горения, регулятором мощности, газификатором, большой камерой горения. В передних трубах расположены инжекторы-дожигатели.

Настройка печи легкая, она осуществляется при помощи рычагов, камера сгорания достаточная для большого объема топлива, но рекомендуется не наполнять ее полностью. Для повышения эффективности в процессе работы в топке также оставляется зола.

Пример булерьяна с водяным контуром

Устройство булерьяна с водяным контуром

Котел на дровах Булерьян с водяным контуром отличается простым и эффективным устройством. Оборудование оснащается рычагами для контроля процесса горения, регулятором мощности, газификатором, большой камерой горения. В передних трубах расположены инжекторы-дожигатели.

Настройка печи легкая, она осуществляется при помощи рычагов, камера сгорания достаточная для большого объема топлива, но рекомендуется не наполнять ее полностью. Для повышения эффективности в процессе работы в топке также оставляется зола.

Пример булерьяна с водяным контуром

Принцип действия

Общий принцип работы печи:

• на конвекционные трубы ставится коллектор для подключения обратки и подачи;
• во время нагрева создается давление, жидкость может подниматься на высоту до восьми метров без использования насоса;
• при создании давления теплоноситель поступает радиаторам отдельных помещений (для естественной циркуляции используется небольшой уклон труб);
• от радиаторов остывшая вода поступает к котлу для нагрева.

Принцип работы булерьяна с водяным конутром

Преимущества и недостатки

Булерьян отличается такими преимуществами:

• для обогрева используются стандартные радиаторы;
• печка может эксплуатироваться для зданий без подвалов;
• доступно подключение к любой отопительной системе;
• конструкция собирается из жаростойкой стали, выдерживающей негативные факторы эксплуатации;
• монтаж конструкции быстрый, не требует специальных знаний.

Из минусов необходимо отметить строгие требования к обустройству дымохода и невозможность эксплуатации конструкции без водяной рубашки

Характеристики и критерии выбора

Характеристики, в первую очередь, определяются параметрами помещения, где его собираются установить.

Для изготовления, используют в основном сталь и чугун. Булерьяны, сделанные из чугуна обладают большой надежностью и долговечностью. В то же время, они более массивные, и их затруднительно использовать в помещениях малого объема. Стальные нагреватели хорошо подходят для малых помещений, но при этом, КПД у них меньше по сравнению с чугунными.

Второй важный параметр – это количество водяных контуров отопительной системы. Система с одним контуром рассчитана только на обогрев помещений. Двухконтурная система кроме отопления греет воду для бытовых нужд.

Третий параметр – это производитель твердотопливного котла. В данном выборе, можно ориентироваться на отзывы людей, которые уже стали счастливыми обладателями котла данного производителя.

Остальные критерии выбора не зависят от параметров помещения и самого котла. Это объем помещения, материала стен и перекрытий, высоты дымохода.

Приспособление для заточки сверл: простые и доступные самодельные устройства

Булерьян из газового баллона

Упростить процесс изготовления можно если использовать в виде основной камеры сжигания старый газовый баллон:

Конструкция из газового баллона

Если понять смысл работы печки длительного сгорания топлива, то в изготовлении булерьянов можно использовать не только баллон, но и другие подручные материалы, для производства металлических конструкций.

Схема и чертеж, размеры

По сути самодельная печь Булерьян из газового баллона изготавливается таким же образом, как и печь длительного сгорания из листов железа, но отличием является то, что основная камера сгорания уже готова и её не нужно делать с нуля.

Чертеж выше подробно показывает схему конструкции с указанием всех размеров

Примите их во внимание чтобы правильно изготовить печь Булерьян своими руками

Материалы

Кроме газового баллона потребуются круглые или профильные трубы диаметром 80 мм и лист железа для изготовления дверцы толщиной 5мм.

Инструменты

Для изготовления конструкции из газового баллона потребуется тот же перечень инструментов что и в случае сбора конструкции из листов и профиля:

• Сварочный аппарат и электроды;
• Шлифовальная машина или болгарка, диски по металлу;
• Измерительные инструменты – рулетка, линейка, уголок;
• Трубогиб;

Пошаговая инструкция

1. Используя железный лист, вырезается подходящая заготовка и наваривается перегородка для создания второй камеры сгорания.
2. Затем делается отверстие для трубы диаметром 120 мм и наваривается дымоход с таким диаметром.
3. Сверху баллона, который теперь является камерой сгорания, навариваются заготовки из круглых или профильных труб, в которых и происходит нагрев воздуха.
4. Затем привариваются петли и устанавливается дверца печи.

Материалы изготовления корпусов и фасадов

В чём преимущество печки длительного горения

Любой человек, который принимается за сборку печки долгого горения, ставит перед собой главную задачу: сделать своими руками вещь, которая будет работать эффективно при минимальном расходе материалов и топлива. Стоит отметить, что большинство готовых печей этого типа имеют КПД гораздо ниже, чем самодельные модели.

Обычная заводская печка отличается тем, что топливо в ней сгорает очень быстро, поэтому помещение быстро нагревается, а затем быстро остывает, если в него не добавить ещё топливо. Это крайне неудобно и не рационально.

Также в продаже есть и альтернатива: это печки, работающие на твёрдом виде топлива, которые способны затягивать процесс его сгорания и, соответственно, утеплять помещение на более длительный период. Такие конструкции работают на углях, дровах и всевозможных отходах. Однако такой агрегат в готовом виде стоит недёшево и имеет такие недостатки, как:

• невысокий КПД;
• отсутствие автоматической закладки топлива;
• необходимость регулярной его закладки.

Все перечисленное не относится к печам длительного горения. Так, одна закладка топлива может обеспечить работу конструкции примерно на 18 часов благодаря тому, что в топке со временем горение сменяется на тление, а автоматическая закладка в таком случае уже не нужна. Кроме того, конструкция может быть продумана таким образом, что в качестве топлива можно будет применять опилки или щепки, а не целые дрова.

Что нужно учитывать перед сборкой печи долгого горения

Обратите внимание, что сооружение печки длительного горения своими руками – работа пыльная и шумная, поэтому хорошо продумайте место, где будут выполняться работы. Кроме того, предусмотрите, чтобы на этом месте был источник электроэнергии, поскольку потребуется электросварка

Инструментарий для работы следует приготовить такой:

1. Металлическая бочка на 200 л.
2. Два стальных отрезка трубы, один больше, второй меньше.
3. Металлический швеллер.
4. Ножовка, стальной молот, топор, киянка.
5. Рулетка или ответ для замеров.
6. Красный кирпич высокого качества (порядка 50 штук).
7. Отражатель (если есть).
8. Набор электродов и сварочный аппарат.
9. Листовая сталь.
10. Строительная смесь или материалы для приготовления раствора для кладки кирпичей.

Алгоритм действий при сборке самодельной печи длительного горения

Сборка этого агрегата состоит из следующих действий:

1. Приготовьте металлическую бочку: срежьте её верх болгаркой и оставьте на потом. Если бочки нет, можно взять трубный отрезок большого диаметра.
2. Приварите к отрезку днище из части стального листа круглой формы.
3. Вырезаем ещё круг из стали диаметром чуть менее бочки или трубы, а в нём ещё один для маленькой трубы примерно на 12 см. Отрезок трубы приваривается к стальному кругу.
4. К нижней части круга приварите швеллеры, измерив их так, чтобы они могли свободно находиться в трубе. Затем они будут применяться для давления топлива в зависимости от его прогорания.
5. Длина привариваемой трубы должна превышать высоту главной части на 10 см.
6. Принимаемся за верхнюю часть конструкции: возьмите часть бочки, которая была вначале отрезана, и вырежьте в ней отверстие для трубы небольшого диаметра.
7. Вырежьте люк для закладки топлива, к нему затем будет приварена дверца, которую можно приобрести в готовом виде либо сделать самому. К дверце нужно приварить ручку, чтобы её удобно можно было открыть.
8. Ниже установите ещё одну дверцу поменьше, чтобы была возможность утилизировать топливные отходы.

Подготовка фундамента и сооружение дымохода для печи

Для установки печи требуется капитальный фундамент, поскольку печной металл будет сильно накаляться во время работы. Категорически нельзя устанавливать её на непрочный или недостаточно огнеупорный материал.

Заглубление делать не стоит, поскольку удельная масса конструкции не сильно большая. Нужно залить плиту, выложенную рядом в один кирпич, специальным раствором или смесью.

Теперь перейдём к вопросу об установке дымохода. Он нужен для того, чтобы продукты сгорания быстро улетучивались из помещения в атмосферу. Для его сооружения можно взять трубу из металла с 15-сантиметровым диаметром. Её следует приварить к верху или бокам печной конструкции.

Затем его сгибают, но не более чем на 40 градусов. Вообще, нужно сделать так, чтобы в нём было как можно меньше колен до выхода из помещения.

Иногда требуется установка отражателя, особенно это касается маленьких помещений. Благодаря им потоки тепла будут перераспределяться, и регулировать равномерный обогрев всего помещения.

Печь нет необходимости обкладывать кирпичами, если она находится в котельной или другом подсобном помещении, куда нет доступа детям. Если же она будет установлена на виду у всех, то облицовку в целях безопасности лучше сделать.

Печь Булерьян с водяным контуром

Канадская печь Булерьян может использоваться для водяного отопления. На рынке присутствуют модели, которые работают по принципу водогрейного котла. В теплообменнике таких агрегатов вместо воздуха движется жидкость (теплоноситель).

Такие модели нашли свое активное применение в промышленности, многие пользователи устанавливают их для обогрева дачи или бани.

Подобная конструкция имеет свои отличительные особенности:

• нагрев поверхности печи — не очень высокий, в связи с этим ее можно устанавливать в помещениях, даже небольших по размеру;
• котел может применяться при условии естественной циркуляции теплоносителя;
• для многих моделей создается основание из бетона, чтобы монтаж был проще;
• в кожухе расположена топка, трубы с жидкостью плотно облегают камеру, за счет этого помещение прогревается очень быстро.

Принцип работы печей Булерьян с контуром водяного типа

Такая печь изготавливается многими производителями и продается на рынке. Но можно попробовать самостоятельно сделать такое устройство. На начальных этапах работы делаются контуры для труб. Агрегат должен устанавливаться стационарно. Он не мобильный, поэтому его не переносят с одного места в другое.

Дополнительно сооружается высокий дымоход. По квартире или дому нужно проложить трубы для системы отопления. Она может быть естественной или оборудована устройствами для обеспечения принудительной циркуляции жидкости в системе.

В первом варианте трубы должны располагаться под незначительным наклоном. Благодаря этому обеспечивается хорошая циркуляция теплового носителя. В случае с принудительной подачей воды нужно использовать мощный насос. Мастера могут самостоятельно выбирать тип системы. Она бывает закрытой или открытой.

Если агрегат имеет мощность в 10 кВт, то устройство легко обогреет двухэтажный дом. При этом нет необходимости применять принудительную циркуляцию теплового носителя. Сначала нужно запустить агрегат. В камеру сгорания нужно заложить щепки, опилки или другие мелкие дрова. Они прогорают в течение 30 минут, возникает пламя. Далее происходит заложение крупных дров. Процесс горения нужно регулировать при помощи дроссельной заслонки.

Принцип работы

На следующем этапе нужно закрыть дверцу, чтобы дрова начали тлеть. В результате выделяются продукты пиролиза. Газ направляется из основной камеры в дополнительную. В ней создается тепло, которое поступает в теплообменник и разносится по отопительной системе.

Отопление «Булерьяном» нескольких комнат

Эти агрегаты длительного горения также используют для обогрева нескольких помещений. Для этого нет необходимости переделывать или модернизировать котел «Булерьян».

Можно собрать в единую конструкцию воздуховоды и тепловую камеру. Созданная таким способом система воздушного теплоснабжения не менее эффективна по сравнению с водяной, а затраты на ее обустройство меньше в несколько раз.

Для сборки тепловой камеры своими руками пользуются готовыми схемами. При этом используют оцинкованные профили, предназначенные для гипсокартона, а также оцинкованные листы.

Из профиля выстраивают каркас, а в листах металла вырезают отверстия под решетки и дверцы ревизии. Потом их крепят к готовому каркасу. Сверху оцинковку покрывают матами минваты. Потом по желанию декорируют камеру.

К выходам воздуха, расположенным сверху, подсоединяют воздуховоды. Их делают из гипсокартона, но можно задействовать металлические трубы нужного диаметра или квадратной формы по аналогии со стандартными воздуховодами. Данное решение более эффективно, чем установка гофры на теплообменные трубы.

В итоге в тепловой камере накапливается все тепло, производимое печью, а потом оно распределяется по воздуховодам. При обустройстве отопления Булерьяном необходимо учитывать следующий нюанс – чем короче воздуховоды, тем эффективнее получается обогрев помещений.

Кстати, некоторые владельцы недвижимости пытаются приспособить данную печь под водяное теплоснабжение. Но принцип ее работы и нагрев воды не совпадают по причине большей теплоемкости у нее по сравнению с воздухом. Поэтому для водяного отопления лучше установить современный пиролизный котел или агрегат продолжительного горения другого типа.

Водяные печи Булерьян

Как работает конструкция

Котел Булерьян обогревает помещение намного быстрее по сравнению даже с усовершенствованными устройствами. Агрегат придумали в Канаде специально для лесорубов, которые нуждались в теплых помещениях. Булерьян и печь Бренеран – синонимы, еще агрегат называют буллером.

• частные загородные дома, коттеджи и дачи;
• ангары, гаражи, предприятия;
• холлы и залы квадратурой до 300 м. кв.;
• теплицы, парники.

Чтобы обогреть от одной печки несколько изолированных друг от друга помещений используют металлорукава, которые надеваются на края труб и гибко разводятся по комнатам. При этом для максимизации теплового эффекта рекомендуют применять вентилятор, обладающий нагнетательными свойствами.

Принципы функционирования

За основу работы инженеры техплотехники взяли печь-калорифер или трубно-конвекционный воздушный котел медленного горения.

Котлы для обогрева воздушным потоком зданий

Котел Бренеран представляет собой комбинацию простейшей буржуйки с дровяной печью; схема сборки создает конвекцию принудительного типа, которая быстро нагревает воздух в помещении и плавно распространяет тепло в пространстве.

Принцип работы печи длительного горения для дома следующий: холодный воздух всасывается в агрегат снизу, а прогретые воздушные массы поднимаются вверх. Сплетенные трубы, соприкасаясь с топкой, греют находящийся внутри воздух до 150 градусов. При этом поверхность печи нагревается, в отличие от буржуйки, умеренно, не выжигая кислород.

Если купить готовый агрегат, придется потратить 200 долларов, поэтому с целью экономии хозяева изготавливают печь Булерьян своими руками

Для этого важно понимать, что устройство функционирует по газогенераторному принципу. То есть, в нижней камере печи сгорает горючее, а образованные при этом газы переходят в инжекторы, предназначенные для полного сжигания газообразных веществ

Благодаря этому чудо печь на дровах показывает коэффициент полезного действия, равный 80%.

На дверце агрегата расположен регулятор мощности, с помощью которого контролируют температуру нагретого в печи воздуха. Для этих же целей применяют и расположенный на дымовом патрубке регулятор-газификатор.

Печь длительного горения своими руками функционирует в нескольких режимах:

• Газификация.
• Быстрый нагрев.

Работа режимов направлена на достижение одной цели: быстрый нагрев помещения и долговременное удерживание комфортной температуры. Пространство нагревается за 20 минут. После этого в печку кладут топливо в виде древесины и переводят агрегат в газификационный режим. Делается это с помощью заслонок.

На протяжении 8-12 часов, когда работает одна закладка горючего, температура выходящего из котла воздуха равняется 50 градусам, чего хватает для поддержания тепла.

Устройство работает от твердого топлива­. Кроме древесины применяют брикеты из торфа, бумажные и деревоперерабатывающие отходы.

Срок работы печи при условии правильной сборки бесконечен, хотя производитель ограничивает его 2 годами.

Котел в интерьере помещения

Видео: канализационные погружные насосы Grundfos SEG

Главные особенности печи

Используемый в печах марки Breneran пиролиз позволяет теплогенератору работать на одной закладке топлива гораздо дольше, чем при обычном горении.

Обычный твердотопливный котел приходится перезаправлять каждые 4 часа, в то время как Бренеран-Булерьян может трудиться без участия пользователя целых 8 часов. Такие агрегаты называют печами или котлами длительного горения.

Отметим, что 8 часов – это далеко не рекорд. Существуют отопители, способные работать на одной закладке по нескольку суток. Но они являются гораздо более массивными, чем Булерьян, и, в отличие от него, мобильными считаться не могут.

Процесс горения в теплогенераторах марки Булерьян регулируется вручную двумя заслонками или дросселями: одна установлена на передней дверце и используется для регулирования мощности, другая (шибер) – в дымоотводящем канале (переключает режимы горения пламя/тление). Таким образом, печь не нуждается в электроснабжении и может эксплуатироваться в полевых условиях, для которых изначально и создавалась (по заказу мобильных лесозаготовительных бригад в Канаде).

Рукоять передней заслонки у большинства моделей имеет температурную шкалу (наружная температура) и фиксатор в виде передвижного упора. В шибере имеется вырез в форме сектора, благодаря которому полное перекрытие дымохода, приводящее к попаданию в помещение угарного газа, является невозможным.

Пользователю на заметку. Обязательным элементом для Булерьяна является горизонтальный участок трубы длиной от 0,8 до 1 м, посредством которого теплогенератор подключается к вертикальному дымоходу. Эта деталь (ее называют «чушкой» или «боровом») замедляет догорание отходящих газов. Именно за ней и установлен шибер.

Следующий за шибером вертикальный участок дымохода длиной 1,5 – 3 м с мощной теплоизоляцией называется экономайзером. Это очень важный элемент. Здесь происходит окончательное догорание дымовых газов, которые вспыхивают в центре газовой струи при воздействии на них отраженного стенками инфракрасного излучения (эффект «перескока пламени»).

Аква Бренеран после монтажа

Воспламенившийся газ резко расширяется и превращается в подобие пробки, тормозя горение в печи. Затем он остывает и покидает дымоход, а горение возобновляется. Только благодаря этому хитрому приему разработчикам удалось сделать режим горения на грани тления и пламени в условиях относительно низкой температуры устойчивым. Еще один положительный эффект: за счет работы в режиме автоколебаний происходит автоматическая подстройка печи в соответствии с качеством используемого топлива.

Без применения экономайзера КПД Булерьяна падает до 65%.

Печь Булерьян-Бренеран с водным контуром рассчитана на древесное топливо и режим тления, для которого требуется температура в 550 – 650 градусов. Если же топить ее углем (температура горения – 800 – 900 градусов), то уже через 1 – 2 сезона печь прогорит.

Растопка Булерьяна осуществляется следующим образом:

1. Переведя обе заслонки в полностью открытое положение, топку печи заполняют каким-нибудь легковоспламеняемым топливом (подойдет даже бумага или картон), которое затем поджигают. Некоторое время печь работает в режиме пламени, что позволяет быстро прогреть помещение. Желательно закладывать такую порцию топлива, чтобы оно полностью превратилось в угли за 3 – 4 мин до полного прогрева помещения. Следить за процессом горения удобнее всего через прозрачную дверцу из жаропрочного стекла, но если в вашей модели такая опция не предусмотрена, можно поглядывать в поддувало.
2. На прогоревшее до углей топливо укладывают крупные поленья. Также можно использовать пеллетные гранулы или брикеты из торфа. Камера должна быть заполнена «под завязку» – тогда печь сможет работать на одной закладке максимальный срок.

Шиберную заслонку при этом закрывают полностью (напомним, что в ней имеется вырез), а передний дроссель – на величину, соответствующую требуемой мощности. Булерьян перейдет в режим тления с пиролизом.

Подключение реле

До того как подключить реле предварительно необходимо произвести выбор места установки прибора для чего необходимо учесть ниже причисленные условия:

• на фотореле должен падать солнечный свет;
• источники искусственного освещения должны находиться на наибольшем удалении;
• прибор должен быть скрыт от освещения фарами автомобилей;
• высота размещения прибора должна позволять производить минимальные работы по его текущему техническому обслуживанию.

Зачастую если световой датчик используется для подключения уличного фонаря размещенного на столбе, то и реле устанавливают возле него, но это очень неудобно. Гораздо удобнее фотореле разместить на стене дома, а к фонарю подключить кабель электропитания.

Как правильно топить печь

В ходе интенсивного обогрева помещения используется режим активного горения. Но для стабильности отопления требуется именно тление. В качестве топлива может использоваться пеллеты, щепа, брикеты.

Также надо учитывать, что интенсивное горение в течение всего времени работы агрегата вызвало бы прогорание металла. Поэтому оно не используется.

На первом этапе требуется обеспечить розжиг с помощью топлива, которое характеризуется большой скоростью горения. Например, подойдет сухой картон или щепа. Такого топлива должно хватить на 25-30 мин. работы с тем, чтобы угли образовались уже в момент полного прогрева помещения.

Зажигать надо огонь тогда, когда заслонка и дроссель открыты. Потом дверцу следует закрыть. После образования углей в топку можно начинать подбрасывать крупные поленья или брикеты.

Дроссель фиксируется на нужном режиме, а шибер ставится в закрытое положение. Начинается ступенчатый прогрев с выходом воздуха в 60-70 градусов.

Качественное отопление дачи можно гарантировать за счет использования моделей с водяным контуром. В теплообменниках начинает передвигаться разогретая вода. Предусмотрены в данной модели отсек для розжига – топка и камера для дожига газов.

Водяные печи Булерьян обеспечивают быстрый нагрев воды. Причем требуется повышение температуры большого ее объема. Практически вся энергия агрегата тратится на эти цели.

На отопление идет не более 7-10% от запаса энергии. Теплоноситель передается в систему обогрева или накопительную камеру. Рекомендуется добавлять в воду специальный антифриз.

Делаем буржуйку

Печи длительного горения буржуйки хороши тем, что они делаются из любых доступных материалов – это различные бочки, старые вместительные бидоны, куски труб большого диаметра или просто листовой металл. В качестве исходного материала мы выбрали листовую сталь – это более удобный в обработке материал. Вы можете приспособить для этого бочку, но выполнять работы в ее внутреннем объеме не очень удобно.

Все размеры представлены скорее как ориентиры, некий усредненный наилучший вариант. Вы же, в свою очередь, можете отклоняться от размеров деталей для создания печки, удовлетворяющей Ваши конкретные пожелания.

Конструкция печи длительного горения вполне понятна из представленного выше чертежа. Вот ее основные узлы:

• Камера сгорания – в ней горят дрова с образованием пиролизного газа;
• Камера дожига – в ней происходит сгорание продуктов пиролиза;
• Дверки камеры сгорания и зольника – они приобретаются в магазине, но их можно изготовить и своими руками;
• Дымоход – в большинстве случаев это труба диаметром 100-150 мм.

Вы можете отклониться от чертежа в ту или иную сторону. Но помните, что с уменьшением размеров уменьшается время горения и уменьшается мощность печи длительного горения.

Чем меньше мощность, тем меньше отапливаемая площадь. Поэтому лучше всего предусмотреть небольшой запас.

Для изготовления печи длительного горения типа буржуйка нам понадобится листовая сталь толщиной не менее 3 мм – это обеспечит продолжительный срок службы отопительного оборудования. Если сталь будет тонкой, она начнет прогорать – через пару сезонов в ней образуются дыры

Поэтому толщине стали уделяется особое внимание. Оптимальное значение толщины составляет 3-5 мм

Для нашего примера мы возьмем классическую схему буржуйки, доработаем и получим в свое распоряжение эффективную печь для дома на дровах. На начальном этапе готовим боковые листы – на нашем чертеже они имеют размеры 450х450 мм. Далее изготавливаем нижние стенки, переднюю и задние стенки – их размеры составляют 200х450 мм. В итоге у нас должен получиться прямоугольный короб. Но не спешите сваривать его воедино – впереди полно работы.

Для начала нужно изготовить основу – это нижняя стенка и две боковые. Свариваем их воедино, на высоте 80 мм от дна привариваем колосниковую решетку. Теперь нужно подготовить переднюю стенку печи длительного нагрева – ввариваем в нее обе дверцы, после чего привариваем ее к нашей конструкции.

Готовим два металлических листа размером 200х370 мм. Первый из них привариваем к передней и боковым стенкам на высоте 160 мм от верха. Далее готовим заднюю стенку – ввариваем в нее небольшие металлические трубки, которые должны входить в пространство между двумя внутренними листами, образующих камеру дожигания – через них будет подаваться вторичный воздух. Потом привариваем заднюю стенку и второй металлический лист на высоте 80 от верха (приваривается к боковым и задней стенкам).

Шибер используется для регулировки воздушных потоков. Именно он повышает эффективность и качество тяги.

Наша печь длительного горения своими руками почти готова – осталось разобраться с верхней крышкой. В ней мы делаем отверстие диаметром 100 мм и ввариваем кусок трубы для будущего дымохода. Теперь остается выяснить, нужна вам варочная поверхность или нет – она тоже вваривается в верхнюю крышку. На последнем этапе устанавливаем крышку на место и привариваем ее – печка готова, теперь ее можно установить на негорючее основание, приделать дымоход и запустить.

При запуске представленной выше печи длительного сгорания дайте ей разгореться, после чего прикройте поддувало, чтобы дрова еле тлели и началась генерация пиролизного газа.

Еще одна интересная пиролизная печь длительного горения представлена на следующем рисунке. Она изготавливается из бочки или отрезка трубы большого диаметра и снабжается подходящей крышкой. В нижней части, на расстоянии 80-100 мм от дна, вваривается металлический диск с отверстием посередине. Между диском и дном, на боковой стенке, вваривается дверца. Полученное пространство образует у нас топку. В верхней части ввариваем дымоход диаметром 70-100 мм.

В плане дешевизны использования такая печь сущий подарок, так как недостатка в опилках в частном доме не бывает.

Полученная печь длительного горения получает тепло за счет сжигания пиролизных газов, образующихся при нагреве опилок. Сами опилки засыпаются в основной объем, а для того чтобы они не просыпались в топку, производится их трамбовка с помощью деревянного конуса. При запуске печи в топке разводится огонь, конус извлекается – через некоторое время агрегат начнет давать тепло.

Модели с контуром водяного типа

Традиционные конструкции не оборудуются контуром. Такой агрегат можно усовершенствовать и использовать для отопления нескольких комнат. Вокруг создаются специальные тепловые камеры с металлическими решетками. Они выполняют функцию забора холодного воздуха.

Кислород по трубам разводит тепло в другие комнаты и помещения. Конструкция обладает простой схемой работы. Мастера могут самостоятельно организовать отопление в квартирах, частных домах, хозяйственных постройках. Единственным недостатком является быстрое остывание воздуха внутри труб. Это связано с ограничением их длины. Перед монтажными работами нужно подобрать место, где печь будет работать. Такое правило помогает сократить потери тепла.

Контур изготовлен их металлических труб

Вода не остывает быстро, поэтому обеспечивается высокий уровень теплоемкости. К конструкции можно подключить несколько радиаторов или циркуляционные насосы. Эти устройства часто используются для подключения к батареям и трубам.

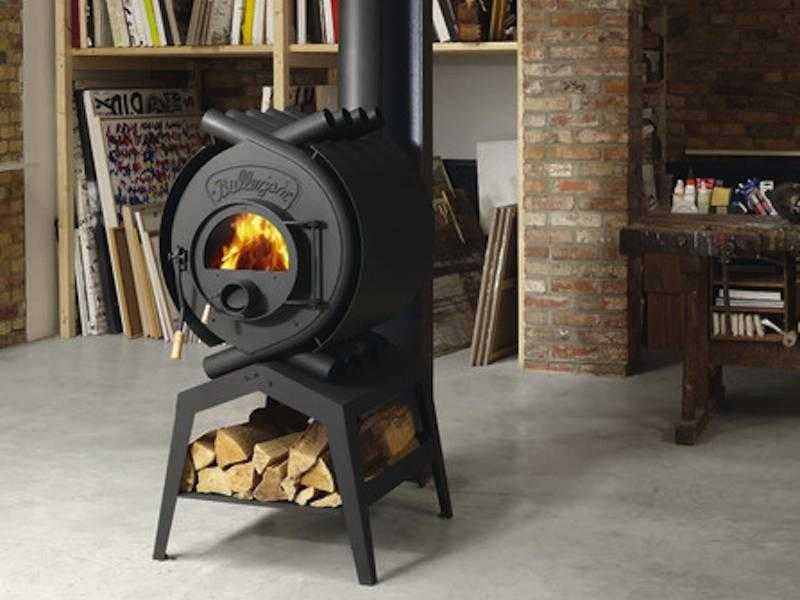

Булерьян с контуром является модифицированной и усовершенствованной версией традиционной печи, которая аккумулирует воздух. Камера окружена трубами, которые изогнуты перед определенным углом. Они образуют конвектор, который хорошо проводит и аккумулирует тепло.

Все трубки свариваются в одну конструкцию, поэтому в результате создается коллектор. Дополнительно монтируется труба обратного действия. Аналогичную процедуру проделывают с верхними трубами.
