Вертикальный газгольдер: обзор моделей и особенности монтажа под ключ

Газгольдеры City-gas (Болгария)

Газгольдер City-gas

Болгарский производитель газгольдеров City-gas на протяжении многих лет поставляет оборудование на рынок России. Так как производство имеет узкую специализацию, специалисты этой известной компании стараются внедрять самые последние разработки в области транспортировки и хранения сжиженного газа. Благодаря этому вся линейка производимого оборудования имеет высокие характеристики надежности и долговечности. Системы автономного газоснабжения, разрабатываемые и производимые инженерами City-gas, соответствуют жестким требованиям, предъявляемыми нормами сертификации Европейского Союза. Все выпускаемые детали и компоненты проходят обязательную проверку на соответствие нормам стандартов, все оборудование проходит тщательное тестирование перед отгрузкой с завода.

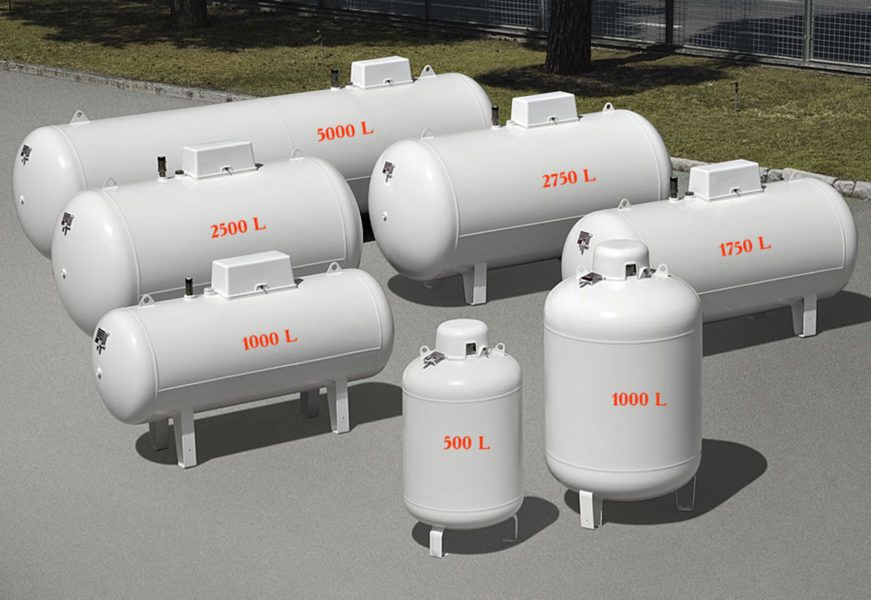

Основные виды

На современном рынке газового оборудования представлены самые различные виды российских и зарубежных видов газгольдеров, отличающиеся по следующим критериям:

• конструктивные особенности:
  • горизонтальные;
  • вертикальные.
• место установки:
  • подземные;
  • наземные.

• применяемое давление:

  • низкого давления;
  • высокого давления.
• объем (в газо-литрах):
  • 1000;
  • 1650;
  • 2000;
  • 4850 и более.
• наличие и высота горловины:
  • без горловины;
  • с низкой горловиной;
  • с высокой горловиной.

До недавнего времени производители ориентировались, главным образом, на создание и сбыт горизонтальных газгольдеров, которые изначально (и по настоящее время) использовались в промышленности, но постепенно стали применяться и в бытовой сфере.

Позже, когда для энергообеспечения производства по-прежнему использовались, преимущественно, наземные установки, для коттеджей и дач стали производиться вертикальные подземные газгольдеры.

Это связано с тем, что на ограниченном по площади земельном участке, где расположен частный дом и «приусадебный» садово-огородный участок, оптимальным вариантом является использование газгольдера вертикального типа, находящегося под землей.

Поскольку верхний слой почвы в условиях сильных холодов промерзает, чтобы предотвратить конденсацию газа, газгольдер, предпочтительно – с высокой, более 50 см, горловиной, зарывают на глубину около 4-х метров, где он «подогревается» за счет тепла земли.

Заправка газгольдера

В 2020 году это не проблема. Для стационарных систем требуется вызвать специализированный транспорт, в виде автоцистерны. Стоит проверить наличие разрешение на подобную деятельность у поставщика газа. Процесс закачки может занимать до часа времени. Так как длинна шланга для подачи газа ограничена 40 см, то придётся обеспечить подъезд автоцистерны непосредственно к газгольдеру. Во время работы цистерна должна быть заземлена, заблокирована на месте, а шланг зафиксирован стальными хомутами. Объём закачанного жидкого газа определяется по счётчику. Недопустимо закачки более 85% объёма газгольдера. Оставшаяся часть остаётся для испарения.

Для отопительного сезона газ лучше всего заправлять осенью, а по возможности – в конце зимы. В это время года стоимость будет минимальной. Ели газгольдер относится к мобильным, то имеется возможность и самостоятельная закачка на заправках.

Установка газгольдера

Сама по себе установка газгольдера не сложна, больше осложнений вызовет непосредственно его подключение

Именно поэтому важно доверить работу профессионалам. Но в целом можно попытаться разобраться в системе и самостоятельно

Впрочем, установку самого бака можно точно сделать самим.

Шаг 1. Первым делом нужно выкопать подходящий по размерам газгольдеру котлован

Перед монтажом газопровода важно проложить сигнальную ленту, на которой имеется несмываемая надпись, сообщающая о наличии газа

Вначале нужно вырыть котлован

Шаг 2. Далее требуется обустроить гравийную подушку, насыпав гравий на дно котлована

Также важно озаботиться созданием бетонной основы – ее можно залить, а можно просто уложить бетонную плиту на дно котлована

Подготовка дна котлована

Укладка бетонной плиты

Шаг 3. После этого достаточно опустить на дно котлована саму емкость-газгольдер и обязательно закрепить ее металлическими штифтами и тросами.

Опускается сам газгольдер

Важно хорошо закрепить резервуар

Шаг 4. Далее нужно сделать траншею от газгольдера до дома. В ней будут прокладываться трубы, подводящие топливо к жилому строению.

Рытье траншеи

Шаг 5. В траншеи нужно проложить трубу для газа и подвести ее к дому.

Укладка трубы

Цены на многослойные трубы для газа

Многослойная труба для газа

Шаг 6. Один из важных этапов – монтаж системы подачи газа. Вот здесь лучше не действовать самим, а уже вызвать специалиста.

Монтаж системы подачи газа лучше доверить специалисту

Монтируется система подачи газа

Шаг 7. После монтажа всех элементов системы нужно, чтобы мастер проверил ее герметичность при помощи специального раствора.

Проверка герметичности соединений

Шаг 8. Потом требуется подключить все приборы и протестировать систему на работоспособность.

Тестирование системы

Шаг 9. Только после этого можно засыпать котлован с газгольдером грунтом. Засыпать его рекомендуется песком.

Засыпается котлован с газгольдером

Видео – Процесс установки газгольдера

После установки газгольдер не нуждается в особой заботе – его, да и систему в целом, достаточно обслуживать раз в год. Простые меры профилактики позволят чувствовать себя в безопасности и не переживать, что произойдет утечка газа. Техосмотр всего оборудования стоит доверить специалистам, все-таки газ – это далеко не самый безопасный вариант топлива, если с ним неправильно обращаться. И никакие сэкономленные деньги не заменят последствий возможной трагедии.

Классификация газгольдеров

Газовые ёмкости разделяют по нескольким признакам: по размеру (вместимости), принципу хранения, способу установки.

Вместимость и ряд вытекающих последствий

По размеру производят большие (до 10 000 л) и маленькие (2000 л) ёмкости для газа. От размера зависит количество заправок, и дозаправок: при маленьком резервуаре заправщик придётся вызывать чаще. Оптимальное количество заправок – 2 раза в год. Стоимость конструкции и монтаж по её установке также зависит от размера: чем крупнее ёмкость, тем дороже обойдутся земельные работы, и тем больше места понадобится на участке.

Как рассчитать количество газа и выбрать ёмкость для его хранения

Перед приобретением следует определиться, сколько нужно газа для использования. Это зависит от:

• температуры окружающего воздуха и времени года;
• от толщины стен дома и качества утепления;
• от экономичности и КПД используемого котла;
• от качества самого топлива.

Чтобы рассчитать годовой расход топлива в литрах, нужно провести целую серию математических расчётов. Производители упрощают расчёт до следующей схемы: на метр площади помещения примерный расход объёма газа составляет 22 – 25 литров. По их рекомендации на большой дом площадью 300 и более квадратных метров потребуется газгольдер на 10 000 литров. Для отопления маленького помещения (до 100 квадратов) хватит резервуара объёмом 2 700 литров.

Принцип хранения топлива

Различают газгольдеры постоянного и переменного объёма. При постоянном объёме газ хранится с давлением до 1.8 МПа. При переменном объёме бака газ хранится внутри при температуре окружающей среды и атмосферном давлении практически без сжатия.

Способы установки

По принципу установки продаются вертикальные, горизонтальные и мобильные резервуары.

Вертикальные модели не требуют серьёзных земляных работ – их можно установить на поверхности. Такие модели компактны, занимают мало места и имеют небольшую рабочую площадь. Ёмкости должны иметь изоляционную обмотку, которая будет поддерживать необходимую скорость испарения газа в холодный период времени. Для ускорения процесса также можно применять подогревательные установки.

В горизонтальных ёмкостях смесь переходит в газ более производительно. Рабочая поверхность имеет большую площадь, заполняют резервуары на 85% от номинала. Главное, выбрать нужный размер изделия.

Третий вид – мобильные, передвижные газгольдеры небольшой ёмкости (до 500 литров). Плюсом считается экономичность – их можно заправлять на станции с пониженной ценой на сжиженный газ. Они не требуют монтажа и установки под землёй. Минус мобильных устройств — заправка должна быть постоянной.

Функция

Газгольдер предназначен для хранения очищенного, измеренного газа. Он действовал как буфер, устраняя необходимость в непрерывной добыче газа. Вес подъемника (крышки) газгольдера контролировал давление газа в магистрали и создавал противодавление для газовой установки.

Газгольдеры имеют большое преимущество перед другими способами хранения. Это единственный метод хранения, при котором газ поддерживается на уровне районного давления (давления, необходимого в местных газопроводах). Как только районное реле низкого давления выходит из строя и включаются нагнетательные вентиляторы, газ в этих держателях может быть использован в домашних условиях в течение очень короткого периода времени. Когда газ используется мало, газ хранится в держателе в течение всего дня. Примерно в 17.00 наблюдается рост спроса на газ и опускается держатель.

Выбор газгольдера: виды оборудования

Газгольдеры можно поделить на несколько видов в зависимости от того, как и куда они устанавливаются. Так, оборудование бывает как подземным, так и надземным, причем первый вариант намного популярнее второго, так как не будет мешаться на участке и промерзать. Подземный резервуар устанавливают под землю так, чтобы над ними слой грунта был не менее 60 см. Иначе имеется риск промерзания оборудования или возможность нанести механические повреждения баллону. Под землей легко можно установить бак объемом 1,5-10 тысяч литров, который даже не будет заметен. На поверхности остается только горловина, и это главное преимущество таких моделей.

Подземный газгольдер

Надземные газгольдеры тоже могут быть большими, но они однозначно испортят вид участка, а потому обычно невелики. Впрочем, в некоторых случаях установка такого оборудования оправдана – например, когда по какой-то причине бак нельзя установить под землю, но автономную систему газоснабжения иметь хочется. Надземный резервуар должен выдерживать воздействие высоких температур, ведь он может оказаться под лучами солнца. Но все же рекомендуется притенять оборудование от греха подальше.

Надземный газгольдер

Газгольдеры бывают не только стационарными, но и передвижными. Правда, их объемы невелики (всего 500-700 л). Зато такой резервуар можно перевозить обычным автомобилем и даже самостоятельно возить на заправку. Обычно используются на дачах или там, где люди живут временно. Также газгольдеры могут быть вертикальными или горизонтальными.

Таблица. Типы газгольдеров по конструкции.

Тип оборудования
Описание

Вертикальный

Данный тип моделей позволяет экономить место на участке

Но котлован под такое оборудование копать придется очень глубокий (важно помнить, что под землей могут быть и грунтовые воды). Зато газ в таких емкостях из-за большого заглубления хорошо охлаждается летом, а зимой, наоборот, не промерзает

Важно помнить, что для нормальной подачи газа его температура должна быть выше нуля.

Горизонтальный

Такие резервуары занимают больше места, но проще в установке, так как глубокий котлован под них рыть не придется. Не лучший вариант для скромного по габаритам участка, хотя многое зависит непосредственно от объемов самого бака.

Схема использования газгольдера

Также можно поделить газгольдеры на два типа в зависимости от вида горловины:

• высокая горловина (российский стандарт);
• без горловины (евро).

Оборудование без горловины стоит дешевле, но не всегда отказ от нее оправдан. Наличие горловины позволит установить площадку с арматурой как можно выше, что позволит обезопасить ее от попадания влаги. Если вода попадет в редуктор, то подача газа будет остановлена. Есть также газгольдеры без горловины, но арматура у них находится на высоких трубках, и за попадание воды в нее можно не беспокоиться.

Цилиндрические газгольдеры

Виды газгольдеров

Перед тем как рассмотреть рейтинга хороших моделей предлагаю разобраться в разновидностях газгольдеров, чтобы понимать характерности оборудования и преимущества комбинаций. Газгольдеры различных типов предназначаются для:

1. хранения и подачи голубого топлива;
2. распределения газа между потребителями;
3. замера потраченный объема;
4. сохранение необходимого давления в резервуаре.

Однако по отдельности оборудование отличается рабочим принципом, положением в пространстве и видом установки.

Параметры объема

Есть газгольдеры с переменным объемом в середине и постоянным. Первые разрешают набрать минимальное количество газа (давление недалеко к атмосферному), а по мере его расхода, внутренняя камера уменьшается благодаря понижающейся крышке. Для этого заместь жёсткой части сверху бака применяется большой поршень или водный купол. Сосуды с постоянным объемом имеют жёсткие стены, толщиной до 12мм, что разрешает накачивать в них приличное количество пропан-бутана или других смесей.

Положение в пространстве

Еще газгольдеры из нашего рейтинга разделяют на горизонтальные и вертикальные. И в том и другом случае это цилиндрические емкости, однако при вертикальной установке сосуд будет занимать мало места на участке. Минусом этой формы считается уменьшенная площадь испарения, благодаря чему во время зимы придется нагревать горючее, чтобы оно лучше поступало к приборам-потребителям. У горизонтальных газгольдеров проблем такого рода нет, потому как в них достаточное количество места для испарения жидкого содержимого. Однако для установки такого сосуда придется выделить достаточно площади.

Вариант установки

Отличаются газгольдеры из нашего рейтинга и по методу монтажа. Подземные модели просят больше расходов во время установки (вырыть котлован, насыпать подушку из песка, опустить емкость краном, засыпать и создать отмостку). Однако это обеспечивает сохранение голубого топлива в жидкой фазе даже в очень большие морозы. Дополнительным достоинством считается повышенная безопасность, потому как при утечке пропан, который тяжелее воздуха, уходить будет в землю. У наземных газгольдеров обычный монтаж, но во время зимы в холодных регионах может понадобится дополнительных подогрев газа. Еще подобные модели считаются очень опасными.

Возможность транспортировки

Некоторые газгольдеры оборудуются шасси, что дает возможность перевозить их как прицеп, добавляя к автомобилю. Это применяется ремонтными службами. Передвижная установка легко меняет место дислокации, но в большинстве случаев выделяется небольшой вместимостью и нуждается в подогреве в холодный период года.

Газгольдеры VPS, Deltagaz (Чехия)

Газгольдер VPS

Газгольдер Deltagaz

Газгольдеры торговой марки VPS и Deltagaz производятся уже более двадцати лет на мощностях предприятия АО «Восточно-чешский завод газового оборудования». Сегодня этот завод оснащен современным и высокотехнологичным оборудованием. Производство использует исключительно высококачественные материалы, обладающие высокой износостойкостью и надежностью. Корпуса газгольдеров изготавливаются из металла, внешняя поверхность корпуса полностью обрабатывается защитным эпоксидным составом. Каждое изделие непосредственно на предприятии проходит строгую проверку на предмет наличия всевозможных дефектов. Выпускаемая продукция сертифицируется на соответствие требованиям европейских стандартов качества газового оборудования. Выпускаемые модификации газгольдеров VPS и Deltagaz позволяют удовлетворять требования любого покупателя, предъявляющего высокие требования к данной продукции.

Обратитесь к нам, и мы подберем требуемую модель газгольдера с учетом Ваших индивидуальных потребностей, а также осуществим его комплектацию в соответствии с необходимыми требованиями. При выборе газгольдера учитываются характеристики места его размещения, личные пожелания и предпочтения заказчика, будущие условия эксплуатации и другие моменты, оказывающие влияние на эффективность работы оборудования.

Зачем нужен вертикальный газгольдер

Очень часто в дачных поселках, которые находятся за городом отсутствует централизованное газовое обеспечение. Конечно же решить проблему можно с помощью твёрдотопливного котла или же отапливать дом с помощью электрических нагревательных приборов. Но дровами топить не очень удобно, а электричество обходится слишком дорого. Потому все чаще владельцы дач отдают предпочтение вертикальным газгольдерам.

Вертикальные газгольдеры для дач и частных домов имеют компактные габаритные размеры, средний уровень мощности и удобны в эксплуатации, а значит вполне подходят для снабжения газом частных объектов. Мощности таких приборов вполне хватает для обогрева дома либо дачи до 150м2. Обычно на даче вертикальные газгольдеры питают несколько объектов: отопительную систему, бойлер для приготовления горячей воды, а также газовую плиту. Потому установив такое устройство, вы решаете сразу несколько вопросов. Стоимость таких хранилищ газа зависит от многих параметров, основными среди которых выступают:

• объем емкости;
• мощность и другие технические параметры;
• изготовление под заказ или же покупка готовой емкости;
• дальность доставки.

В целом же автономное газоснабжение, обустроенное с помощью вертикального газгольдера, обойдется в разы дешевле, чем отапливаться электричеством. В связи с чем покупка такого хранилища окупится довольно быстро.

Современный газгольдер: что это, какова роль специального оборудования в системе автономной газификации

Только на постановочных фото рубка дров кажется простым и легким занятием

В действительности – это тяжелый труд, сопряженный с повышенным травматизмом, мозолями на ладонях, иными неприятностями. Дрова надо хранить в специальных условиях. Автоматизировать подачу такого сырья в быту невозможно. Аналогичные недостатки можно найти при анализе характеристик других энергетических ресурсов:

• Для загрузки древесных гранул (пеллет) нужна сложная система загрузки.
• Уголь – это грязь и пыль.
• Применение электроэнергии для полноценного отопления на нынешнем уровне развития технологий экономически нецелесообразно.
• Дизельное топливо стоит слишком дорого.

При комплексной оценке значимых факторов не сложно сделать вывод о преимуществах газа. Но для этого варианта нужно наличие поблизости магистрали, либо организация регулярной доставки топлива в сжиженном состоянии. Вместо сравнительно небольших баллонов (до 50 л – максимум) можно приобрести и установить крупную емкость. Ее объем подбирают с учетом реальных потребностей.

Автономная газификация дачи поможет решить проблему быстро, без чрезмерных затрат

Вертикальные газгольдеры

Такие конструкции чаще предназначены для подземной установки, поэтому дополнительно придется заказывать земляные работы. Вертикальные газгольдеры более компактные, что особенно актуально в частных домах с незначительной придомовой территорией. Газ для заправки берется привозной, поэтому конструкция должна быть доступной, но при этом желательно выбрать охранный объект. Вот лучшие газгольдеры в заданном конструктивном исполнении:

• название модели – Chemet 5 (Польша);
• цена – 350 000-430 000 рублей;
• характеристики – разная емкость резервуара, стальной сосуд, объем – 4850 л, подземное, горизонтальное исполнение;
• плюсы – длительная эксплуатация даже при попадании в грунт талых и сточных вод, инновационные технологии, гарантия качества;
• минусы – высокая цена.

Вот еще один газгольдер для частного домовладения, на который рекомендуется обратить особое внимание при необходимости отапливать, коттедж, дачу:

• название модели — Antonio Merloni 2250 (Италия);
• цена – 120 000 рублей (в стоимость не входит монтаж);
• характеристики – 2250 литров, вертикальная конструкция для подземной установки, наличие защитного мешка из полимерных материалов, защита от статического напряжения и грунтовых вод;
• плюсы – надежная замена котла, которая будет не так дорого стоить, покупателей радует длительность эксплуатации.
• минусы – отсутствуют.

Третий газгольдер для дома, также зарекомендовавший себя с лучшей стороны, представлен ниже:

• название модели – АвтономГаз (Россия);
• цена – до 150 000 рублей;
• характеристики – наличие защитного слоя резервуара, огромный ассортимент моделей в каталогах, несколько параметров объема резервуара;
• плюсы – отличный по характеристикам газгольдер для бытовых нужд по доступной цене от отечественного производителя;
• минусы отсутствуют.

Комплексная установка оборудования

Это означает, что помимо собственно доставки газгольдера-емкости, фирма-поставщик предлагает целый комплекс дополнительных услуг, включающий следующие пункты, указываемые в Договоре:

• для осмотра и проведения замеров участка выезжает инженер компании;
• доставляется емкость для газа, заправочная комплектация и элементы, связанные с системой безопасности использования данного оборудования;
• проводятся земельные работы – вырывают котлован/яму, устанавливают бетонное или песочное основание;
• проводят газопровод (также подземный) – от газгольдера до дома;
• устанавливается регулятор давления и другие измерительные приборы;
• производится крепеж-монтаж всей системы;
• составляется (по желанию клиента) контракт на гарантийное обслуживание.

Таким образом, учитывая сказанное выше, следует заметить, что приобретение газгольдера горизонтального или вертикального типа и его монтаж – это достаточно серьезный шаг к комфортным условиям жизни в частном доме. Поэтому перед его покупкой рекомендуется:

• изучить отзывы потребителей на просторах Интернета;
• обратиться за консультацией к специалистам, которые подскажут, исходя из особенностей вашего дома (количество квадратных метров, степень утепленности, число проживающих и тому подобное), необходимый объем, модель и фирму-производителя газгольдера;
• при выборе компании-продавца ориентироваться на наличие у нее федеральной лицензии на предоставление услуги по установке газгольдеров и монтажу систем автономной газификации.

Смотрите видео, в котором подробно показаны этапы монтажа вертикального газгольдера:

Устройство

По принципу хранения газа все газгольдеры делят на резервуары с постоянным и переменным объемом.

Раньше такие газгольдеры применялись не столько для долговременного снабжения газом, сколько для поддержания постоянного давления. Сейчас они постепенно выходят из использования, однако, некоторые продолжают свою работу на крупных предприятиях. Так, например, до сих пор работает газгольдер переменного объема на отечественном химическом предприятии «Казаньоргсинтез», а также на Обводном канале в Санкт-Петербурге.

В отличие от вышеописанных газгольдеров, которые содержали газ с давлением чуть больше атмосферного, современные газовые хранилища постоянного объема могут выдерживать давление до 18-ти атмосфер. Современные технологии позволяют создавать прочные сплавы, выдерживающие огромные нагрузки, среду сжиженного пропана, а также осуществлять полноценный контроль за газовым давлением. Все современные газгольдеры имеют постоянный объем.

Горизонтальные газгольдеры

• название модели – VPS 4850;
• цена – 300 000 рублей;
• характеристики – использование листовой стали, емкость объемом 4850 л, наличие эпоксидного защитного слоя в емкости, горизонтальное положение резервуара, подземная установка;
• плюсы – срок эксплуатации достигает 30 лет, защита металла от разрушения, температурный режим – от -40 до +40ºС;
• минусы – высокая стоимость газгольдера, установки для частного дома.

Конкурентом считается такой газгольдер для дома:

• название модели — Fas 6,5 (Россия);
• цена – 100 000 рублей;
• характеристики – бак имеет покрытие из двухкомпонентного полимера, горизонтальный тип, подземная установка, бак на 6,5 кубов;
• плюсы – добротная продукция отечественного производителя, идеальная для установки на территории частного дома;
• минусы – отсутствуют.

Еще один достойный вариант для частного дома:

• название — Antonio Merloni 100 (Италия);
• цена – 100 000 рублей;
• характеристики – емкость на 100 кубов, защитный эпоксидный слой резервуара, подземная установка;
• плюсы – доступный бюджетный вариант для частного дома;
• минусы – отсутствуют.

Критерии выбора

Как уже отмечалось, самостоятельное газовое отопление частного дома или дачи — экономичный и безопасный способ, особенно в том случае, если центральное газоснабжение отсутствует.

Выбирая газгольдер, нужно определиться с такими важными составляющими как:

• тип ёмкости;
• её объём;
• экономичность газгольдера по сравнению с другими видами топлива;
• стоимость монтажа.

К этим показателям нужно относиться внимательно, т.к. от них будет зависеть производительность и эффективность вашего газоснабжения.

Прежде, чем купить газгольдер, первоочерёдно нужно выбрать его ёмкость. Для того, чтобы выявить, какое количество газа понадобится для определенного периода времени, достаточно провести несложные расчеты.

В среднем в отопительный сезон для обогрева 1 м² понадобится 20 л газа. Осенью, весной и летом можно принимать в расчет 3,3–3,5 л на 1 м².

Как правило каждый производитель приводит свои рекомендации по определению оптимального объёма газгольдера.

Выводы и полезное видео по теме

Как выглядят и работают газгольдеры, каким образом происходит их установка и заправка, вы можете узнать из следующих видеороликов, снятых профессиональными монтажниками.

О нюансах использования сжиженного газа и автономной газификации:

Доходчиво о монтаже и арматуре:

Пример неправильного монтажа газгольдера:

Использование газа в бытовых условиях делает жизнь за городом комфортной, но при условии абсолютной безопасности. Профессиональный монтаж оборудования компанией, которая обладает лицензией и большим опытом, – единственный вариант правильного и законного подключения газгольдера. Установка под ключ в этом случае выглядит практичной и целесообразной.

Если у вас есть опыт установки газгольдера под ключ, поделитесь им с нашими читателями. Оставляйте комментарии в блоке под статьей. Там же можно задать интересующие вопросы по теме статьи.
