Геотермальное отопление: что это такое, принцип работы системы и варианты для частного дома за счет тепла земли, отзывы владельцев

Принцип работы

Тепло земли для отопления дома используется в странах, где есть большое количество горячих источников. Там теплоноситель закачивается в трубы и подается для обогрева в жилые и административные здания. Для отдельного строения такой вариант не подходит, так как никто не станет делать миллионные вложения, которые никогда не окупятся.

Два контура отопления – внешний и внутренний

Геотермальная система отопления частного дома работает по-другому. В основе лежит закон выделения энергии при совмещении носителей, имеющих разную температуру. При этом происходит выделение тепла, которое идет на обогрев помещений. Геотепло имеет схожий принцип работы с технологией холодильника и кондиционера, где энергия распределяется на образование жара и холода. Разница состоит в том, что низкая температура уже имеется.

Термальное отопление представляет собой систему, состоящую из таких частей:

  • Внешний контур. Представляет собой замкнутый трубопровод, в котором циркулирует жидкость. В процессе тока она приобретает температуру окружающей среды, тем самым становясь носителем энергии.
  • Внутренний контур. Это стандартная обвязка, состоящая из труб и радиаторов. В него поступает нагретая жидкость. Для работы в режиме охлаждения устанавливаются конвекторы.
  • Тепловой насос. Компактный прибор, сжимающий жидкость, придавая ей заданную температуру, обеспечивающий циркуляцию теплоносителя по внутреннему и внешнему контуру.

Затраты и перспективы окупаемости

Расходы на оборудование и его монтаж в процессе сооружения геотермального отопления зависят от мощности агрегата и от производителя.

Производителя каждый выбирает, руководствуясь собственными соображениями и сведениями о репутации и надежности того или иного бренда. А вот мощность зависит от площади помещения, которое предстоит обслуживать.

В этом рисунке кратко отражена вся суть выгоды, получаемой от применения геотермальной отопительной системы. Именно такое соотношение входящей и исходящей энергии позволяет система сначала быстро окупиться, а потом и экономить средства своего владельца (+)

Если брать в расчет именно мощность, то стоимость тепловых насосов колеблется в следующих диапазонах:

  • на 4-5 кВт – 3000-7000 условных единиц;
  • на 5-10 кВт – 4000-8000 условных единиц;
  • на 10-15 кВт – 5000-10000 условных единиц.

Если к этой сумме мы прибавим затраты, которые нужны на выполнение монтажных работ (20-40%), то мы получим сумму, которая для многих покажется абсолютно нереальной.

Но все эти затраты окупятся за вполне приемлемые сроки. В дальнейшем же вам придется оплачивать лишь незначительные расходы на электричество, необходимое для работы насоса. И это всё!

Из-за недостаточной для обогрева жилых строений эффективности геотермальных систем их используют в качестве дополнения к основным отопительным сетям или сооружают комплексно с двумя и более теплообменниками

Как показывает практика, геотермальное отопление особенно выгодно для домов, общая отапливаемая площадь которых составляет 150 кв. м. За пять-восемь лет все затраты на обустройство систем отопления в этих домах полностью окупаются.

Если геотермальное отопление не особо востребовано среди собственников частных домов, то эффективность гелеосистем уже оценили жители южных регионов. Технология сооружения солнечного отопления достаточна проста, а ее экономичность и практичность подтверждена многолетним опытом использования западными странами и нашими соотечественниками.

Классификация по конструкционному типу

Принцип работы геотермального отопления схож с принципом работы кондиционера или холодильника. Основным элементом является тепловой насос, включенный в два контура.

Принцип работы геотермального (теплового) насоса

Внутренний контур представляет собой традиционную систему отопления, состоящую из труб и радиаторов. Внешний – внушительных размеров теплообменник, находящийся под землей или толщей воды. Внутри него может циркулировать как специальная жидкость с антифризом, так и обычная вода. Теплоноситель принимает на себя температуру среды и «подогретый» поступает в тепловой насос, аккумулированное тепло передается внутреннему контуру. Таким образом происходит нагрев воды в трубах и радиаторах.

Геотермальный (тепловой) насос – ключевой элемент системы. Это компактный агрегат, занимает места не больше, чем привычная нашему взгляду стиральная машина. Если говорить о производительности, то на каждый 1 кВт потребленной электроэнергии, насос «выдает» до 4-5 кВт тепловой энергии. В то время как обычный кондиционер, который имеет схожий принцип работы, на 1 кВт затраченной электроэнергии «ответит» 1 кВт тепловой.

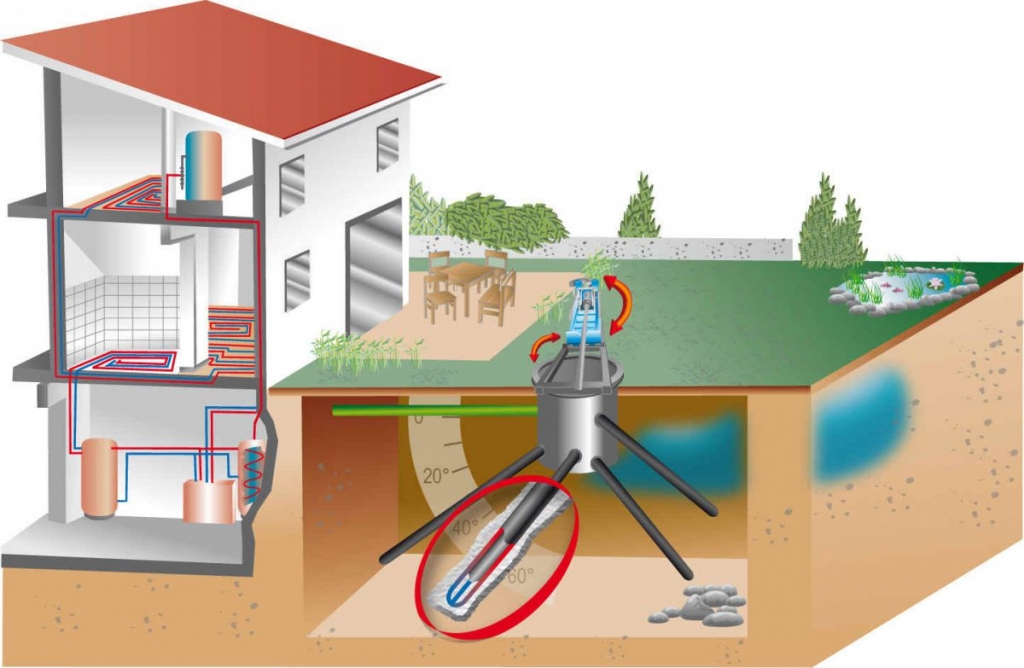

Схема устройства геотермального отопления в частном доме

Надо признать, что устройство этого вида отопления является самым дорогим и трудоемким на сегодняшний день. Львиную долю его стоимости составляет покупка оборудования и, конечно, земляные работы. Естественно, что бережливый хозяин задумывается, а нельзя ли сэкономить, например, на монтаже и сделать геотермальное отопление своими руками? Для того, чтобы ответить на этот вопрос, необходимо разобраться, какие же системы применяют чаще всего и уяснить особенности их устройства.

Горизонтальный теплообменник

Довольно часто используют горизонтальный контур, при устройстве которого трубы укладывают в траншеи на глубину большую, чем уровень промерзания почвы в данной местности.

Недостаток системы геотермального отопления с горизонтальным контуром — большая площадь, занимаемая коллектором

Недостаток – территория, занимаемая контуром, должна быть намного больше самого дома, так, для отопления здания площадью в 250 м², под трубы «уйдет» около 600 м². Не каждый застройщик может позволить себе подобную роскошь.

К тому же возникают неудобства, если участок уже облагорожен, приходится соблюдать, например, расстояние от деревьев (1,5 м) и многие другие нюансы.

Вертикальный теплообменник

Более компактный, но и более дорогой вариант – вертикальный теплообменник. Для его установки не потребуется большая площадь, но зато потребуется специальное бурильное оборудование.

Монтаж вертикального теплообменника требует использования специального бурильного оборудования

Глубина скважины, в зависимости от технологии, может достигать 50-200 м, зато срок ее службы до 100 лет. Особенно актуален этот способ, когда планируют геотермальное отопление загородного дома с обустроенной прилегающей территорией, он позволяет сохранить ландшафт практически в первозданном виде.

Водоразмещенный теплообменник

Наиболее экономичная геотермальная установка использует тепловую энергию воды. Ее рекомендуют, если расстояние до ближайшего водоема не превышает 100 м.

Водоразмещенный теплообменник является наиболее выгодным и следовательно более целесообразным для устройства

Контур из труб в виде спирали укладывают на дно, глубина залегания должна быть меньше 2,5-3 м, то есть глубже зоны промерзания. Площадь водоема – от 200 м². Главный плюс – нет необходимости выполнять трудоемкие земляные работы, но необходимо получить разрешение специальных служб. Затратив значительные средства на дорогостоящее оборудование, не стоит экономить на качественном монтаже. Ведь именно от него будет зависеть качество и эффективность всей системы.

Как видим, смонтировать геотермальное отопление дома своими руками не так уж просто. Из всех перечисленных видов, пожалуй, только последний вариант будет достаточно просто воплотить в жизнь самостоятельно. Но даже в этом случае стоит взвесить, все «за» и «против».

Схема исполнения гидротермального отопления

На сегодняшний день наибольшее распространение получили три принципиально отличающиеся схемы обустройства подземного отопления. Для обеспечения максимальной эффективности обогрева дома общая площадь внешнего подземного контура должна быть в 2,5 раза больше отапливаемой площади жилого дома.

В автономном отоплении используются следующие типы геотермального обогрева:

  1. Подводный вариант.
  2. Горизонтальная закладка.
  3. Обустройство скважин.

В каждом конкретном случае выбор той или иной разновидности геотермального отопления будет зависеть от площади дома, финансовых возможностей домовладельца, особенностей местности. Подводный вариант может использоваться в тех случаях, если поблизости имеются глубокие водоемы, которые в зимнее время года не промерзают до дна.

Существует несколько видов закладки подобного отопления

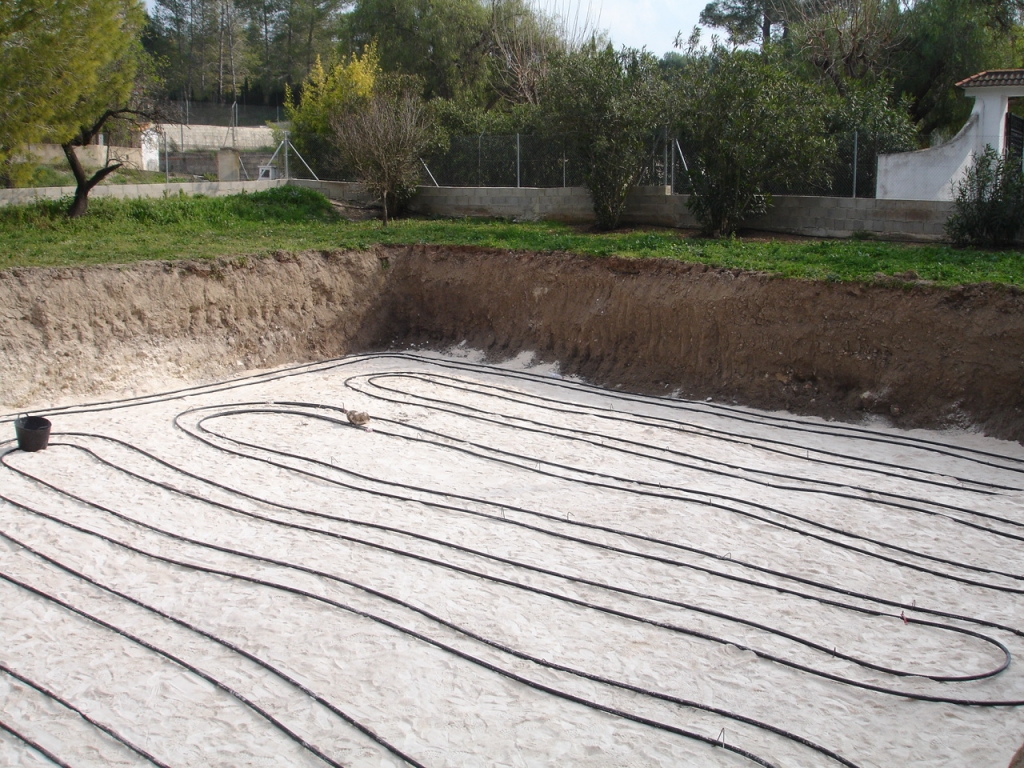

Горизонтальная закладка

Этот вариант гидротермального отопления подразумевает выполнение рядом с домом котлована, глубина которого будет на 2 метра глубже точки замерзания грунта. Соответственно, для нагрева частного дома площадью в 100 квадратных метров потребуется копать котлован с глубиной более 3 метров и общей площадью 250 квадратов.

Если имеющаяся площадь участка позволяет выполнить такой котлован, то горизонтальная закладка станет оптимальным вариантом геотермального отопления частного дома. Внутри котлована закладывают систему труб, по которым циркулирует незамерзающий теплоноситель. Наружный контур отопления выводится в дом и подключается к теплообменной установке.

Из преимуществ этой схемы выполнения геотермального отопления принято выделять ее эффективность, простоту обустройства, снижение расходов на монтаж наружного контура. В то же время необходимо учитывать обязательные требования по правильному расчету объема котлована, который не всегда возможно разместить на небольшом по своей площади приусадебном участке.

Геотермальное отопление дома:

Подводный вариант

Владельцы частных домов, которые проживают поблизости от озер и рек, часто выбирают вариант гидротермального отопления с использованием подводного варианта. Необходимо лишь правильно продумать расположение внешнего контура, который размещают на глубине более 4 метров, что исключает возможность промерзания озера или реки до дна. Подземную и надземную часть контура, которая идет непосредственно от берега озера до обогреваемого частного дома, в обязательном порядке утепляют, а трубы под землей прокладывают на глубине ниже точки промерзания грунта.

Использование подводного варианта позволяет упростить обустройство системы отопления частного дома, так как не требуется проводить дорогостоящие и сложные земляные работы. Внешний контур будет нагреваться от тепла воды, после чего подогретый теплоноситель подается в систему, обеспечивая работоспособность оборудования.

Выполнение гидротермальных скважин

Выполнение геотермальных скважин для организации автономного отопления является оптимальным вариантом, позволяющим существенно снизить затраты домовладельца. Скважина бурится на глубину в 30-50 метров, что повышает эффективность нагрева, так как на больших глубинах температура земли будет выше, нежели у самой поверхности.

Бурение скважины – один из эффективных методов монтажа подобного обогрева

Сегодня многие домовладельцы, обустраивая автономную систему геотермального отопления частного дома, выбирают вариант с бурением скважин, что существенно упрощает прокладку контура. В этом случае обеспечивается максимальная эффективность используемого оборудования, позволяя использовать все возможности таких современных технологий даже при наличии небольшого по площади участка.

Выполнение обогрева частного дома с прокладкой внешнего контура в глубинных скважинах позволяет на 20-30% уменьшить общую стоимость обустройства в доме автономного отопления. Благодаря высокой температуре нагрева теплоносителя в глубинном контуре имеется возможность использования небольших по своей мощности отопительных установок, что упрощает монтаж оборудования, снижает его стоимость, одновременно обеспечивая максимальное удобство проживания в частном доме.

Распространение геотермальной системы отопления

Отопление с помощью тепла земли стало распространяться еще в конце 80-х годов в городах США, которые особенно тяжело переживали кризис. Сначала такую систему применяли состоятельные люди, которые таким вот образом экономили на отоплении дома, однако скоро система стала дешеветь, и более бедные американцы заинтересовались ею. И вскоре использование тепла земли для отопления стало прерогативой большинства американцев, которые владели частными домами. В европейских странах 20 лет назад статистические данные отмечали, что геотермальные системы отопления использовали примерно 12 миллионов граждан. И в течение всего этого времени до сегодняшних дней эта цифра только возросла.

Газовая система отопления хоть и является самой популярной, но по этой же причине каждый год запасы природного газа уменьшаются, стоимость на него растет и растет. А применение для обогрева дома твердого топлива – это трудозатратно. Кроме этого, вследствие сжигания дров и угля выделяется вредный углекислый газ, образовывается сажа и смолы. Поэтому геотермальное отопление становится все более распространенным и в России.

Эффективность и окупаемость

Нельзя называть геотермальную энергию бесплатным подарком природы. Создание систем отопления на её основе может составить свыше миллиона рублей без учёта стоимости теплового насоса. Всё зависит от требуемых объёмов отопления, его функционального назначения и типа. Обычно экономическая целесообразность геотермальных систем отопления рассчитывается по сравнению затрат на её содержание.

Стоимость любого вида используемой энергии не является величиной постоянной и никогда не станет уменьшаться. В этом плане альтернативная замена их на использование тепла внутренних слоёв, конечно, экономически выгодна и целесообразна, так как тепловые насосы не потребляют много энергии, а для извлечения и переработки тепловых запасов не надо строить дорогих заводов, электростанций.

Тем более что каждое поколение ученых находит новые решения для создания оборудования и технологий в этом направлении. Кроме этого, правильнее производить оценку стоимости отопительных систем одинаково для всех видов топлива с нулевой отметки без применения существующих централизованных систем подачи, например, газа. И тогда окупаемость системы за 5 лет станет реальной величиной.

Использование геотермальных систем отопления напоминает вопрос, а почему не ездить на автомобиле «Запорожец» в настоящее время. Конечно, можно, особенно по бездорожью и в лес за грибами. Но ведь хочется быстрее и комфортней. Так и в этом случае. Одна мысль о том, что собственная система отопления не нарушает экологию, не мешает жить даже самым маленьким и неизвестным существам в природе подтвердит правильность выбора именно геотермальной системы.

Геотермальное отопление дома своими руками

Смонтировать и запустить в эксплуатацию геотермальное отопление вполне реально самостоятельно. Однако в процессе работы могут возникать сложности. В первую очередь это касается установки внешнего контура в земле. Поэтому при отсутствии необходимых навыков наладку системы рекомендуется доверить профессионалам, которые сделают грамотный расчет и смонтируют всю геотермальную систему отопления.

Предварительные расчёты

Чтобы геотермальное отопление приносило запланированный эффект, необходимо произвести расчеты. Они помогут выбрать мощность насосного оборудования. Примерные цифры для построек с разным уровнем теплоизоляции отличаются. Так, для обогрева одного квадратного метра понадобится:

  • без теплоизоляции – 120 Вт;

  • с обычной теплоизоляцией – 80 Вт;

  • с энергосберегающим утеплителем – 40 Вт.

Для расчетов понадобятся также цифры, определяющие потери тепла в доме. Например, если для жилого здания площадью 180 кв. метров с качественной теплоизоляцией теплопотери составляют 9 кВт/сутки, то оборудование должно обеспечивать мощность 216 кВт-ч (9 кВт х 24 часа). С учетом того, что потери тепла могут в разное время отличаться, делают надбавку в 10-20%. Таким образом, окончательная мощность насоса геотермальной отопительной системы должна быть 10,8 кВт.

При расчетах важно учитывать некоторые моменты. К ним относится температура грунта на уровне скважины

В средней полосе России она держится в пределах +8…+10 градусов (на глубине 15-20 метров). При горизонтальном расположении внешнего контура системы отопления берут в расчет мощность 50 кВт на метр. Точные цифры зависят от геологических условий (влажности, присутствия подземных вод). Разные грунты дают разные показатели:

  • Сухой грунт – 25 Вт/м;

  • Влажный субстрат – 45-55 Вт/м;

  • Твердые породы – 85 Вт/м;

  • Присутствие грунтовых вод – 110 Вт/м.

Как происходит монтаж системы отопления

Водяные системы являются редкостью, больше всего востребовано геотермальное отопление посредством грунта. Поэтому первый этап работ связан с бурением скважин или рытьем котлована. Углубления делают на глубину от 20 до 100 метров, применяя специальную технику. Дно котлована засыпают песком. Далее в готовые углубления или траншеи закладывают пластиковые трубы, которые способны выдерживать давление около 6 бар. Эти трубы будут выполнять роль зондов.

При монтаже используют обвязки труб из трех или четырех линий, при этом краевые участки связывают в виде буквы «U». Внешний контур можно приобрести уж в готовом виде или собрать самостоятельно.

Когда самая сложная часть работы по устройству геотермальной системы отопления закончена, приступают к подключению насоса. Разводка при таком способе аналогична разводке традиционной отопительной системы.

Источники и принцип работы термального отопления

Для формирования отопления используются высокотемпературные и низкотемпературные источники грунтовой тепловой энергии. К первым относятся термальные источники с горячей водой, но встречается такой вид редко. Ко вторым можно отнести все прочие источники – воздух, землю, воду.

Энергия добывается посредством специального оборудования. Отопление тепловым насосом предусматривает монтаж прибора на поверхности, а теплообменник опускается в шахту, таким образом теплоноситель во внешнем контуре прогревается до температуры окружающей среды, в которую он заглублен, подается в тепловой насос. А отсюда концентрированное тепло транспортируется по трубопроводам и радиаторам в комнатах.

Габариты теплового насоса сравнимы с размерами обычной стиральной машины, для питания агрегату нужна электроэнергия. На 1 кВт потребления электричества насос вырабатывает до 5 кВт тепла.

Способы реализации геотермальной установки

Такое отопление отличается между собой по способам установки теплообменника. На сегодня используются три разновидности:

  1. Вертикальный теплообменник: отличается компактностью и более высокой себестоимостью установки в сравнении с другими видами. Для установки вертикального теплообменника не нужно использовать большую площадь, но понадобится использование специализированных бурильных установок. В зависимости от выбранной технологии глубина готовой скважины может достигать показателя до 200 метров, минимальный показатель — 50 метров. Срок службы системы составляет до одной сотни лет. Выгодно устанавливать такой вид геотермального отопления в случае монтажа на уже обустроенном участке. Ландшафт местности останется практически не тронутым.
  2. Горизонтальный теплообменник: такой тип используется довольно часто. При монтаже горизонтального теплообменника трубы укладываются на большую достаточно глубину, которая обязательно превышает уровень промерзания грунта. Основной минус использования именно такой разводки заключается в том, что под монтаж коллектора необходимо использовать большую площадь. Трудно проложить такую систему на уже обустроенном участке.
  3. Водоразмещенный теплообменник: такая установка является наиболее экономной по затратам среди всего разнообразия геотермального отопления, так как работает за счет энергии водных массивов. Такая система актуальна для тех домовладельцев, у которых на расстоянии сотни метров есть какой-либо водоем. Такой теплообменник наиболее выгодный, что делает его монтаж наиболее целесообразным среди всех разновидностей подобного отопления.

Виды геотермальных установок

Разобравшись с тем, что такое геотермальное отопление дома, принципом работы оборудования, рассмотрим виды систем.

Всего различается 3 типа установок:

Земля-вода считается наиболее эффективной системой для отопления жилых помещений. Принцип работы сводится к потреблению тепла из грунта посредством зондов, коллекторов и передачи энергии в систему отопления с водным теплоносителем.

  • Вода-вода применяет в качестве энергии тепловодного ресурса. Для обеспечения функциональности системы нужен источник (пруд, река, озеро). Специалисты отмечают, что такая конструкция является самой стабильной по температурным показателям.
  • Воздух-воздух использует для работы неограниченный и доступный природный запас. Функциональность системы обеспечивается вентиляторами, испарителями, соединенными в один комплекс. Наибольшая эффективность достигается при показателях температуры до -15 С, при похолодании воздуха часть мощности системы теряется.

Достоинства и недостатки

Объективными плюсами геотермального обогрева можно считать:

  • превосходный КПД;
  • солидный период службы (тепловой насос работает 2-3 десятилетия, а геологические зонды и вовсе до 100 лет);
  • стабильность работы практически при любых условиях;
  • отсутствие привязки к энергоносителям;
  • полная автономность.

Есть одна серьезная проблема, мешающая сделать геотермальное отопление действительно распространенным решением. Это, как показывают отзывы владельцев, высокая цена создаваемой конструкции. Чтобы обогреть обычный дом площадью 200 кв. м (не так уж и редко встречающийся), надо будет строить систему под ключ за 1 млн рублей, до 1/3 этой суммы стоит тепловой насос. Автоматизированные установки очень комфортны, и если все настроено правильно, могут работать годами без вмешательства людей. Все упирается только в наличие свободных средств. Еще одним минусом является зависимость от электропитания насосного узла.

Преимущества и недостатки геотермальных отопительных насосов

Следует начать с отрицательных сторон:

  • Высокие требования к нормативным параметрам прилегающих территорий. Станцию нельзя установить в любой точке, сначала требуется проведение геологической разведки, определение целесообразности использования оборудования.
  • Высокая цена. Разовые вложения превышают возможности многих хозяев. Есть вариант воспользоваться государственной помощью, но она выдается только определенной группе льготников.
  • Перемены положения контура в первый год использования. Трубы проседают, снижается скорость циркуляции пропиленгликоля, что приводит к уменьшению показателей теплоотдачи, СОР.

Достоинства оборудования:

  1. Экономичность. Не требуется запасаться твердым топливом, подводить газовую магистраль. Потребление электроэнергии минимальное. Затраты могут окупиться уже через 5 лет.
  2. Функциональность. Вся система работает на обогрев зимой и кондиционирование летом. Это удобно и не придется обустраивать еще одну систему.
  3. Длительный срок службы. Сам насос работает 100 лет, но некоторые узловые детали меняются раз в 30-50 лет, что намного реже, чем любое другое оборудование.

Следует знать, что в европейских странах геотермальные насосы применяются для получения тепла не только для жилых домов, но и производственных, промышленных предприятий. Экономическая выгода становится более явной, если учесть длительность срока службы, а также минимальные расходы на обслуживание и ремонт системы – последнее практически исключено, так как все узлы надежно заглублены в грунт или воду и не подвергаются механическим воздействиям.
