Оборудование для промышленного и самостоятельного производства пеллет

Оборудование для изготовления пеллетов

Оборудование для производства пеллет включает в себя:

  • дробилка для измельчения сырья.
  • сушилка;
  • пресс для пеллет;
  • охлаждающее оборудование для готового сырья;
  • фасовочное оборудование.

Линия по производству пеллет

Линия для производства пеллет в полной сборке обойдется не дешево. В ее полный комплект входит барабаны для сушки, конвейеры, весы, вентиляторы для обдува материала, мельницы молоткового типа. Главную роль здесь играет, конечно же, станок для пеллет. Изготовить его самостоятельно не получится, так как для создания матрицы потребуется фрезеровочный станок. Оборудование для гранулирования может отличаться по качеству производимых пеллет. Точность обработки может отличаться от стандартов.

Самодельная дробилка

Производство пеллет требует наличие дробилки, которую можно собрать своими руками. Если в сырье будут присутствовать ветки или иные вхождения типа горбыля, то потребуется дополнительное оборудования для их измельчения. Конечно, конструкций такого оборудования существует не мало. Некоторые из них измельчают сырье на не слишком крупные фракции.

Схема самодельной дробилки

Для самостоятельного изготовления дробящего станка потребуется один электродвигатель, достаточно мощный, несколько дисковых пил. Такой станок станет хорошим помощником, чтобы запустить свое производство пеллет. Они крепятся на одном валу. Фиксируются они таким образом, чтобы каждый последующий зуб пилы смещался относительно предыдущего. На этот вал ставится шкив и пара подшипников по бокам. Вал устанавливается на раму и фиксируется там. Следует иметь в виду, что двигатель должен обладать достаточной мощностью, чтобы быть способным раздробить ветки и доски до нужного размера опилки. Производительность у такого агрегата не самая высокая.

Сушилка для опилок

Изготовление пеллет предполагает сушку исходного сырья. Чтобы пеллеты не посыпались сразу на выходе из прессовочного станка, требуется, чтобы опилки были нужной влажности. На крупном производстве это делается в специальных камерах. В домашних условиях некоторые мастера изготавливают барабанные сушилки, так как эта конструкция наиболее простая.

Самодельная сушилка для опилок

Железные бочки привариваются друг к другу. Далее их ставят на раму. К внутренним стенкам приваривают лопасти, которые во время сушки мешают сырье. С одной стороны импровизированного барабана подается горячий воздух, с другой этот воздух уходит. Вращается барабан при помощи электрического двигателя через редукторы. Источником горячего воздуха может быть обычная тепловая пушка.

Следует знать, что этот технологический процесс самый продолжительный и энергозатратный. Поэтому расходы могут превысить доходы.

Выбор производства пеллет как бизнес

В первую очередь необходимо оценить востребованность продукции, которую будет производить новое предприятие, и определиться с тем, в каком регионе открывать его наиболее целесообразно. Основной тенденцией мирового развития является повышение интереса к альтернативным и возобновляемым источникам энергии, а также существенным ужесточением требований к их экологической безопасности.

Пеллеты  являются продуктом переработки отходов предприятий различного назначения:

  • деревообрабатывающих;
  • лесопильных;
  • ряда пищевых производств;
  • с/х.

Часто указанную продукцию именуют древесными гранулами или «евродровами», но производство пеллет  может быть организовано с использованием отходов любого из упомянутых выше производств.

Основными сферами использования пеллет являются, в первую очередь, энергетика:

  • генерация тепловой и электроэнергии;
  • когенерация на электростанциях и котельных;
  • частные домовладения (котлы, работающие на пеллетах, или комбинированные, пеллетно — газовые);
  • продукция широко востребована производителями такого продукта, как наполнитель для кошачьих туалетов.

Возможны варианты использования пеллет в отраслях вспомогательного значения. Например,  для работы парогенераторов промышленного назначения, абсорбентов и т.п.

Линия по производству пеллет, ориентированная на внутренний российский рынок является сегодня не особенно прибыльным, так как объём потребления крайне незначителен. Основными потребителями упомянутой продукции выступают государства Западной Европы и Китай.

Можно организовать пеллетное производство, значительно различающихся по составу из-за исходного сырья (чистые древесные опилки, древесина с определённым процентом коры, соломы. жмыха и т.п.). Чем больше примесей, тем существеннее зольность готовой продукции и, соответственно, ниже её качество, а значит и стоимость.

Наиболее дорогими и высококачественными считаются пеллеты, у которых упомянутый показатель не превышает полутора процентов. Именно эта продукция является наиболее востребованной для пеллетных котлов, установленных в частных домах, а также для производства наполнителя.

Если показатель в 1,5% по зольности превышен (1,5 – 5,0) %, то использовать пеллеты в качестве топлива можно только на крупных промышленных установках.

При этом следует иметь в виду, что единых международных стандартов на данную продукцию не существует. Поэтому следует внимательно ознакомиться с требованиями действующих нормативов именно в той стране, в которую планируется организовать поставку готовых пеллет. И именно с этим учётом подбирать оборудование по производству пеллет.

Диаметр готовой продукции может задаваться диапазоном 5,0 – 10,0 мм, а её длина, соответственно 6,0 – 75,0 мм. Различаются требования к зольности продукции (высший сорт в USA ≤ 1,0%, в Европе ≤ 1,5 %. Сорт «стандарт» соответственно ≤ 3,0%);

  • сырьевой рынок;
  • ведущие производители, уже работающие на данном рынке (уровень конкуренции);
  • наличие платёжеспособного спроса (описание потребителей упомянутой продукции);
  • анализ существующих цен, их динамика и ёмкость имеющегося рынка;
  • выбор технологий, по которым будут организовано производство гранул. Определение поставщиков необходимого для этого оборудования.

Реализовать проект можно в любом регионе России.

Для анализа сбыта продукции требуется получение возможно более полной характеристики целевого рынка, на которые планируется выходить с пеллетами.

По результатам анализа собранной информации разрабатывается стратегия маркетинга, которой будет следовать новый завод или производственный комплекс, и проводится выбор бизнес-модели будущего предприятия, которая будет положена в основу производства древесных гранул.

Оборудование для изготовления паллет своими руками

Домашнее производство пеллетов из опилок не требует наличия дробилки. А сушку можно сделать своими руками, сварив друг с другом две металлические емкости (бочки). Качественные прессы стоят очень дорого и рассчитаны на масштабное производство. Можно купить гранулятор для производства пеллет китайского производства или б/у. Агрегаты из Китая стоят от 200 000 руб. и выше.

Если нет средств на приобретение станка, можно сделать его самостоятельно. Состоит гранулятор для производства пеллет из устойчивой основы, электродвигателя, редуктора, шестерни с валом и матрицы. Схемы сборки можно найти в интернете.

Самодельное оборудование

Потратить 300-400 тысяч на собственную линию для производства пеллет в домашних условиях готов не каждый. Высокая стоимость производственного оборудования действительно пугает. Умельцы могут изготовить станок для производства пеллет своими руками – это потребует определённого мастерства и «прямых рук», но результаты того стоят. Достать древесный мусор значительно проще и дешевле, чем приобрести дрова. Да и работать с пеллетными котлами проще. Поэтому пеллеты остаются востребованным товаром.

При сооружении и эксплуатации дробилку нужно соблюдать повышенную осторожность

Сооружение дробилки

Для производства пеллет в домашних условиях потребуются две машины – рубильная и прессовочная. Рубильное оборудование будет измельчать сырьё, а прессовочная техника даст на выходе готовый продукт. Для просушки используется свободное место во дворе – просушка в течение нескольких недель быстро удалит излишки влаги из древесины.

Для сборки дробилки необходимо приобрести штук десять дисков с твердосплавными зубцами для дисковой пилы. Они насаживаются на вал, в результате чего на свет появляется готовое рабочее тело нашего оборудования. Устройство приводится в движение электродвигателем с ременным приводом – мощности в 6 кВт хватит для работы даже с толстыми брусками. Диски вращаются горизонтально внутри воронки – сверху подаётся древесина, снизу сооружаем сужающуюся воронку, через которую будет удаляться стружка.

Шнековые грануляторы — наилучшее решение по соотношению цены и производительности. Однако и цена у такого агрегата соответствующая.

Сооружение гранулятора

Оборудование для получения щепы у нас есть. Но нам нужно оборудование для непосредственного производства пеллет. Для этих целей рекомендованы шнековые грануляторы. Внутри трубы вращается мощный шнек, который подаёт полуфабрикат к плоской матрице. Самая сложная задача – найти готовую матрицу или умудриться сделать её самостоятельно. Выгоднее найти готовую матрицу, так как её самостоятельное производство сопряжено с необходимостью работы на фрезерном станке с ЧПУ.

Производство пеллет как бизнес

Главным плюсом производства пеллет является низкая стоимость сырья и стабильный спрос на готовую продукцию. В среднем стоимость древесных опилок в 5 раз ниже готового продукта, при этом нередки случаю, когда предпринимателю удается получить сырье абсолютно бесплатно.

По нормам пожарной безопасности существуют ограничения на складировании отходов на территории древообрабатывающих предприятий. Это значит, что, если общий объем опилок, стружки, коры и обрезков превышает норму, предприятие должно осуществить немедленный вывоз или утилизацию излишков, иначе ему грозят взыскания.

В этом случае любому, кто предложит вывезти отходы на своем транспорте, ответят согласием. Разумеется, такие случаи актуальны только для тех предприятий, которые не имеют собственной линии переработки отходов и производства продукции из вторсырья.

Тем не менее, даже если закупать компоненты по рыночной цене, рентабельность бизнеса не вызывает сомнений. Успех такому предприятию обеспечен также благодаря высокому спросу на продукцию. Пеллеты применяются в качестве топлива для печей, каминов, гибридных котлов и даже для автомобилей.

Кроме того, пеллеты используют для наполнения кошачьих туалетов. Несмотря на то, что спрос на продукцию велик и на территории России, некоторые компании экспортируют свои изделия в Европу.

Особенности конструкции гранулятора

Важно учитывать, что цена оборудования для изготовления пеллет зависит от того, какой двигатель установлен в грануляторе. Это же влияет и на процесс установки агрегата

Пресс, оборудованный электродвигателем – это достаточно громоздкое устройство, требующее стационарной установки.

Мобильное производство пеллет осуществляется с помощью гранулятора, работающего на дизельном двигателе. Такое оборудование можно использовать на лесопилке и в мебельном цеху для переработки древесных отходов в топливные гранулы. При производстве пеллет в домашних условиях предприниматели, имеющие гусеничную технику в собственности, чаще всего используется пресс с приводом от вала трактора, позволяющий немного сэкономить средства. Стоимость устройств для изготовления гранул также зависит от типа двигателя.

Приобретать агрегаты можно по отдельности, составив список нужной техники. Часто, продавцы оборудования сами устанавливают аппараты и выполняют пуско-наладочные работы. С ними желательно подписать договор о поставке оборудования и сервисном обслуживании, чтобы в дальнейшем не возникло проблем с ремонтом и заменой станков.

Расчет окупаемости бизнеса по производству пеллет

Организационные расходы для бизнеса составят 40 000 рублей. Стоимость оборудования с установкой – 3 640 000 рублей. С учетом оборотных средств на запуск нам потребуется чуть меньше 4 000 000 рублей.

Итого

1 год

   Покупка оборудования

3640000

   Оборотные средства

281948

   Организационные расходы

40000

Всего расходов

3961948

Бизнес организуется на крупной лесопилке, условно считаем, что стоимость опила составляет 150 руб./м3. Продажа пеллет из смешанных древесных опилок (сосна, ель), диаметр 6мм и длина до 50мм., при оптовой цене 8000 за тонну гранул. Производить планируем 300 кг/час.

По статистике бытовой котел потребляет за сезон 3-5 тонн пеллет. При начале своих продаж внимательно посмотрите на цены своих конкурентов, постоянно контролируйте их и ищите постоянных оптовых покупателей. Принимаем, что первые четыре месяца реализовывалась только половина произведенной продукции, после вышли на плановый объем продаж равный производимому объему.

Итоговая выручка от продажи пеллет представлена в таблице ниже.

Итого

Итого

1 год

2 год

   Выручка от продажи пеллет

3379200

5068800

Всего выручка

3379200

5068800

Внимание. Наш расчет представлен для работы в одну смену, для получения большей прибыли советуем работать в три смены

Рассчитаем затраты на ведение бизнеса.

Итого

Итого

1 год

2 год

Постоянные расходы

   Заработная плата

675000

780000

   Налоги ФОТ

202500

234000

   Арендная плата

176000

192000

   Амортизация

606667

728000

   Услуги бухгалтера

70000

84000

Переменные расходы

   Стоимость опила

106920

128304

   Стоимость прочих материалов и упаковки

168960

253440

   Коммунальные расходы

667128

727776

   Транспорт

500000

600000

50000

60000

   Прочие переменные расходы

100000

120000

Всего затрат

3323175

3907520

При настройке работы своего бизнеса и при выходе на определенный объем продаж, присмотритесь к зарубежным покупателям продукции, с помощью их заказов вы сможете расширить свой бизнес.

Чистая прибыль за прогнозные 2 года.

Итого

Итого

1 год

2 год

   Выручка предприятия

3379200

5068800

   Себестоимость производства

3323175

3907520

   Валовая прибыль

56025

1161280

   Проценты по кредиту

   Прибыль до налогообложения

56025

1161280

   Налоги

33792

81290

   Чистая прибыль

22233

1079990

   Чистая прибыль с нарастающим итогом

22233

1102224

В нашем расчете при 8-ми часовом рабочем дне окупаемость проекта 31 месяц, рентабельность бизнеса 13%.

Вывод. Данный бизнес лучше начинать под конкретного заказчика, возможно заключить договор с муниципалитетом какого-нибудь небольшого поселка, размещать свою рекламу в коттеджных поселках, садах. Желаем успехов!

Оборудование для изготовления пеллетов

Главную роль в технологическом процессе играет станок для производства пеллет, он же и самый сложный в изготовлении. Полностью сделать гранулятор своими руками не выйдет, поскольку для изготовления матрицы и катков нужны металлообрабатывающие станки – токарный, фрезерный, сверлильный и шлифовальный. Так что есть 2 варианта: купить готовую пару матрица – катки или заказать ее у мастеров.

Матричную пару на пресс для пеллет следует изготавливать из высокоуглеродистой стали Ст45 или Ст50, а еще лучше легированной марганцем ХВГ либо 65Г. Причем после обработки детали обязательно должны пройти процесс закалки, с тем чтобы достигнуть твердости 58—60 единиц. Чтобы сделать матрицу на гранулятор, надо выдержать все размеры, указанные на схеме:

На вал для катков можно использовать сталь попроще – Ст3, 10 или 20, причем закаливать его не нужно. А вот рабочие части валков надо сделать из указанных выше марок с последующей закалкой, после чего насадить их на вал через подшипники, как это изображено ниже на фото.

Теперь о том, из чего можно собрать корпус и привод для гранулятора самодельных пеллет. Матричную пару надо поместить внутрь цилиндрического корпуса, который делают из листового металла либо трубы внутренним диаметром 200 мм. В отверстие матрицы вставляется вал привода и фиксируется шпонкой, а ниже нужно сделать площадку для готовых пеллет. Схема сборки пеллетного гранулятора подробно показана на видео:

Watch this video on YouTube

Для вращения вала необходимо взять электродвигатель мощностью не менее 5 кВт, а привод можно собрать из старого автомобильного редуктора от Волги или Москвича с частью заднего моста. С той стороны, где к редуктору должен присоединяться карданный вал, ставится шкив, вращаемый ременной передачей от электродвигателя. Оба агрегата крепятся к одной раме, как об этом рассказано на видео:

Watch this video on YouTube

Примечание. В данной конструкции пресса для изготовления пеллет своими руками вал вращает матрицу, а катки остаются неподвижными. Шкивы надо подобрать так, чтобы скорость ее вращения составляла не более 250 об/мин.

Самодельная дробилка

Хорошо, когда есть возможность получать для прессования пеллет хорошие мелкие отходы древесины с какого-нибудь производства. Если же в этих отходах есть мелкие ветки или горбыли, то для их измельчения понадобится дополнительное оборудование – дробилка. Самодельных конструкций существует немало, но большинство из них рубят дерево на слишком крупные щепки, из которых невозможно изготавливать пеллеты в домашних условиях.

Вашему вниманию предлагается простая дробилка древесных отходов, сделанная из 3 десятков дисковых пил для циркулярного станка, имеющих твердосплавные напайки. Крепятся все пилы на одном валу таким образом, чтобы между зубьями каждой последующей немного смещались относительно предыдущей. На тот же вал ставится шкив и 2 подшипника по краям, после чего вся конструкция закрепляется на раме из уголков или труб.

Как вы понимаете, производительность агрегата невысокая, зато такая дробилка древесных отходов позволит получать опилки, пригодные к производству пеллет. Если у вас в хозяйстве имеется циркулярная пила, то измельчитель можно приспособить на ее станину, как это сделано на фото:

Сушилка для опилок

Чтобы древесные пеллеты, сделанные своими руками, не рассыпались на выходе из матрицы гранулятора, надо обеспечить минимальную влажность сырья. В промышленности это происходит в различных сушильных камерах. В домашних же условиях мастера-умельцы приспособились собирать сушилки для опилок барабанного типа, так как их конструкция наиболее простая, что и показано на схеме:

Несколько железных бочек, сваренных одна с другой, устанавливаются на раме с небольшим наклоном в одну сторону. Изнутри к стенкам бочек приваривают лопасти для перемешивания сырья. С одной стороны внутрь такого импровизированного барабана подают горячий воздух газовой или электрической тепловой пушкой. Вращение барабана производится электродвигателем через редуктор или понижающую ременную передачу.

Для справки. Когда делают пеллеты из свежих отходов деревообработки, то самые большие энергозатраты приходятся именно на процесс высушивания. Для домашнего производства они могут оказаться слишком большими, сводя на нет всю выгоду от этой затеи.

Комплект оборудования

Для полного комплекта пеллетного оборудования необходимо иметь:

  • барабанную или дисковую дробилку;
  • молотковые мельницы;
  • газовый котел или котел, сжигающий опилки;
  • барабан для сушения;
  • механизмы для доставки древесины в сушку;
  • дымосос;
  • циклон;
  • транспортеры;
  • подвижной пол;
  • вентиляторы;
  • смеситель;
  • пресс гранулятор;
  • охлаждающую установку;
  • сито;
  • бункер готовых пеллет;
  • весы для мешков;
  • станки для упаковки;

Стоимость от 64 тыс. рублей.

Стоимость от 100 тыс. рублей.

Стоимость от 89 тыс. рублей.

Стоимость от 100 тыс. рублей.

Линия промышленного типа

Стоимость от 1.8 млн. рублей.

Каждый вид имеет свою особенность. К примеру, прибор на электродвигатели обладает некой стационарностью, в то время когда приборы с дизельными двигателями более мобильны.

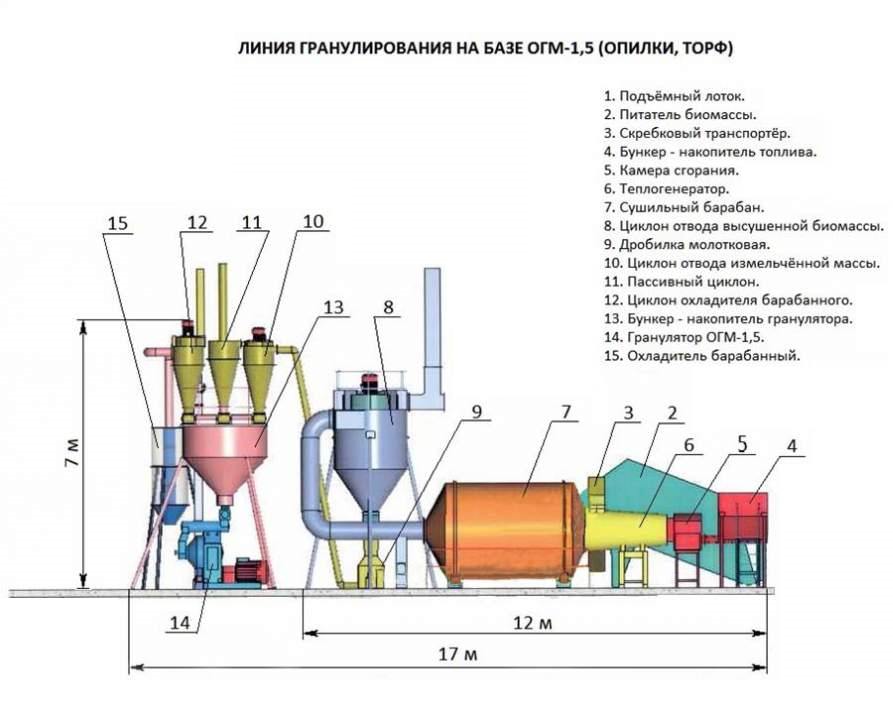

Пример деталей оборудования для производства топливных пеллет на основе линии промышленного типа:

Такая линия стоит около 1 800 000 руб.

Ключевые элементы пеллетных линий и их примерные цены по отдельности:

  1. Щепорез (измельчитель древесины) — около 180 000 руб.
  2. Сушилка сырья для производства пеллет — от 400 000 до 2 500 000 руб.
  3. Гранулятор — от 50 000 до 1 100 000 руб. Модель ОГМ-1,5 стоит около 1 000 000 руб.
  4. Охладитель пеллет — около 400 000 руб.

Грануляторы делятся на виды относительно матрицы:

  • гранулятор с плоской матрицей;
  • гранулятор с круглой матрицей;
  • гибрид гранулятора с плоской и круглой матрицей;

Гранулятор с плоской матрицей

Плоская матрица – это плоский металлический диск, который сделан из стали высокого качества. Его диаметр составляет 100-1250 мм, толщина 20-100 мм. Используемая сталь должна быть износостойкой и иметь закалку 60 60 единиц по шкале твердости Роквелла. Как правило используют сталь отечественного производства 40Х, либо же стали HARDOX 500 и 20CRMN.

Производительная мощность гранулятора напрямую зависит от того какой диаметр матрицы. К примеру, оборудование с диаметром матрицы 1250 миллиметров может производить до 3 т. гранул в час.

Матрица круглой формы на грануляторах в диаметре достигает 550 миллиметров. Она сделана с нержавеющей стали с большой износостойкостью. Такая сталь должна раскалятся до твердости сорок пять-пятьдесят кгс по Роквеллу.

Если речь идет о производительности нужно дифференцировать ее величину от качественной подготовки древесины и ее составляющих. Также для большой производительности важна мощность электродвигателя. Фирмы производители, как правило, устанавливают на гранулятор редуктор с параметрами крутящего момента и передаточным числом с высоким КПД, что позволяет использовать имеющейся электродвигатель на оптимальную мощность.

На территории СНГ подобные грануляторы давно известны. На них производят комбикорм. Их серия ДГ и ОГМ. Но мастера научились их переделывать под изготовления топливных гранул. Нужно заменить матрицу под используемое сырье и ролики выкатывания.

Третий вариант грануляторов на наших территориях почти не применяется, но очень распространен в Китае. Круглая матрица расположена параллельно к основанию. Ролики выкатывания закатывают древесину в гранулятор за счет собственного веса.

Что такое топливные пеллеты

Прежде чем выяснять, как делают пеллеты в домашних условиях или в условиях производственного предприятия, следует разобраться с тем, что собой представляет такой вид твердого топлива. Пеллеты для отопления – это цилиндрические гранулы, спрессованные из горючего сырья, диаметр которых может составлять от 4 до 10 мм, а длина находится в интервале 15–50 мм.

Процесс выдавливания пеллет через матрицу цилиндрического пресса

Из чего делают пеллеты? Для производства топливных гранул может использоваться различное сырье природного происхождения. Так, наиболее распространенными видами сырья, из которого изготавливают топливные гранулы, являются:

  • отходы производственной деятельности деревообрабатывающих предприятий – древесные опилки и мелкая стружка (пеллеты из опилок и древесной стружки считаются самым качественным видом топлива подобного типа);
  • отходы лесозаготовки и первичной обработки древесины, к которым, в частности, относятся ветки, древесная кора, сухая листва и даже хвоя;
  • отходы деятельности предприятий, занимающихся переработкой сельскохозяйственной продукции (в качестве сырья для производства пеллет в данном случае используют лузгу подсолнечника, а также пшеничную, рисовую или гречишную шелуху);
  • торф (гранулирование или брикетирование позволяют сделать торф, добываемый в рассыпчатом состоянии, более удобным в качестве топливного материала; более того, торфяной брикет, если сравнивать его с торфом в виде рассыпчатой массы, отличается более высокой теплоотдачей);
  • птичий помет, в больших количествах образующийся на птицеводческих комплексах и пригодный для топки;
  • отдельные виды твердых бытовых отходов, которые при использовании специальных технологий переработки превращают в недорогие и достаточно энергоэффективные топливные брикеты.

В начале процесса древесные материалы дробятся на более мелкие фракции

Качественные характеристики топливных брикетов (в частности, степень тепловой отдачи) в значительной степени зависят от того, пеллеты из чего делают.

Гранулированное топливо может отгружаться насыпью для крупных котельных или поставляться в мешках различного объема

Пеллеты из опилок, стружек и другого природного сырья используются не только для растопки отопительных котлов в жилых домах и производственных строениях: с их помощью удобряют и мульчируют почву. Такие гранулы применяют также в качестве адсорбирующих элементов, хорошо впитывающих влагу.

Заключение

Организовывать в домашних условиях производство пеллет из опилок имеет смысл в двух случаях:

  1. Когда все оборудование изготовлено самостоятельно с минимальными затратами на детали и комплектующие.
  2. Если куплен небольшой гранулятор, чьей производительности хватает на выработку пеллет для собственных нужд и не меньшего количества – на продажу, дабы окупить приобретенное оборудование.

Сделать оборудование самому – задача непростая, но при наличии времени, терпения и навыков вполне осуществимая. Покупать же пресс – гранулятор для опилок с целью обеспечить пеллетное отопление частного дома экономически невыгодно. Что и подтверждает несложный расчет, показанный на видео:
