Система антиобледенения кровли и водостока: выбор и монтаж

Зачем ставить обогрев и какие есть варианты?

Есть целых три причины установить на кровлю специальную систему обогрева:

Содержание

  1. Безопасность людей, животных и личного имущества, которые могут попадать в зону под сосульками и ледяными глыбами. Согласитесь, обидно не только получить сотрясение мозга от скатившейся ледяной глыбы, но и побить любимый автомобиль.
  2. Уменьшение весовой нагрузки на кровлю и все здание, которую может создавать наледь.
  3. Сохранение целостности кровли и водосточной системы, защита от разрушения из-за образования наледи.

Но давайте разберемся с некоторыми отдельными понятиями.

Крыши, на которых и снег, и лед тают при температуре -10°С, называются «теплыми». Вот у них как раз и возникают проблемы с обледенением и без дополнительного обогрева не обойтись никак. Если же лед на крыше тает еще при более низкой температуре, такая крыша называется «горячей», и обычной кабельной системы обогрева уже может быть недостаточно.

Для того, чтобы избавиться от наледи на крыше, сегодня применяют такие методы:

  • Самый редкий вид обогрева кровли на сегодняшний день – это электроимпульсные системы. Для них необходимо дорогое оборудование, которое окупается только за несколько лет, за счет достаточно малого потребления электроэнергии. Но водостоки и желоба таким способом не защитить от наледи.
  • Обогрев крыши нагревательным кабелем – самый современный и безопасный способ избавления от наледи. Такой системой удобно обогревать не только край кровли, но и желоба и водостоки, причем самой сложной конструкции.
  • Третий способ – нанесение на крышу специальных эмульсий, которые предотвращают обледение. Но эмульсии стоят недешево, и наносить их на кровлю за одну зиму нужно несколько раз.

Наиболее популярен электрический обогрев кровли и присоединенных водостоков, о чем и пойдет речь дальше.

Откуда на крыше и водостоке появляется наледь

Сосульки на свесе кровли и лед в водосточном желобе возникают вследствие двух основных причин:

  1. Разница дневных и ночных температур. Проявляется это зачастую в весенний период, когда днем снег на крыше тает под действием солнечного тепла и стекает с крыши в водосточную систему, а ночью с понижением температуры замерзает, образуя порой громадные наледи. Ледяные нагромождения часто ведут к тому, что водосточная система просто не выдерживает их веса, поскольку не рассчитана на него, и приходит в негодность, попросту ломаясь.
  2. Эксплуатация теплой кровли. Так называемые мансардные крыши, как правило, чаще подвержены образованию наледей даже зимой, поскольку отапливаемое помещение под кровлей провоцирует, хоть и незначительный, но нагрев кровельного ковра. Снег вследствие этого тает, и вода начинает стекать по кровельному свесу, а у более холодной карнизной части кровли и в водостоке она вновь застывает.

Схема холодной и теплой кровли

Совет от профессионала: Предотвратить нагрев кровли зимой можно посредством организации так называемой холодной крыши (с неотапливаемым вентилируемым чердаком), а также грамотного обустройства кровельного пирога – с правильно устроенным вентиляционным зазором и достаточной толщины утеплителем.

Составляющие элементы системы «антилед»

Обогрев кровли и водостоков обустраивается при помощи греющего кабеля, схема укладки которого зависит от типа кровельной конструкции и материала водостока. Основные функциональные элементы системы «антилед»:

Распределительный узел

Предназначается для подключения кабелей (силовых и греющих). Может включать такие элементы:

  • Кабель силовой – для соединения нагревателя с электросетью.
  • Кабель сигнальный – для коммутации температурных и влажностных сигнальных датчиков с терморегулятором.
  • Муфты соединения – для создания герметичной системы электрообогрева.
  • Коробки монтажные.

Нагревательный кабель

Основу системы составляет мягкий греющий кабель, который состоит из токопроводящей жилы, помещенной в диэлектрическую защиту.

Для подключения кабеля предусмотрены специальные соединительные муфты и заглушки.

Метеостанция

Представляет собой набор датчиков для измерения влажности и температуры. В более совершенных моделях предусмотрены датчики для замера уровня снеготаяния и количества осадков.

Датчики устанавливаются на кровельных скатах и в основных элементах водосточной системы – воронках, желобах, сливах и трубах. Они обеспечивают своевременный сбор данных для автоматического управления обогревом.

Логический контроллер

Управляющее устройство, которое обеспечивает слаженную работу всей системы антиобледенения кровель. Простой вариант представлен специальным терморегулирующим прибором, рассчитанным на минимальный температурный диапазон от +2 до -7 градусов.

Для автоматизированного управления системой подогрева предназначен логический электронный контроллер. Подобное оборудование используется для контроля над процессом снеготаяния, измерения уровня осадков и температуры окружающего воздуха.

На основании полученных данных контроллер вносит необходимые изменения и выбирает наиболее эффективный режим работы системы обогрева.

Щит автоматического управления

Оборудование предусмотрено для контроля над безопасной работой всех элементов системы. Для организации щита управления применяются следующие устройства:

  • Входной автоматический выключатель на 3 фазы.
  • Дифференциальный автомат защиты (УЗО).
  • 4-полюсный контактор.
  • Лампа сигнального типа.
  • Защита цепи для терморегулятора.
  • 1-полюсные автоматические выключатели.

Для фиксации устройств используются специальные крепежи: гвозди для кровли, заклепки, шурупы, термоусаживаемые трубки и монтажная лента.

Кабельный обогрев крыши

При помощи проводного обогрева, можно обеспечить антиобледенение крови, и её систем стока. Электрический ток, передвигаясь по кабелю, создает тепло, при этом вода тает, и активно стекает вниз по желобам сточной системы. Основным показателем кабелей является мощность. Провода укладывают вдоль системы водостока, а на крышах с небольшим уклоном, возле воронок. Провода могут быть намотаны в больших бухтах или продаются отдельными секциями, которые изготавливают на заводах. В таких кабелях имеется стык с «холодным концом», он соединяется муфтой, и создан для прикрепления провода к электрической сети.

Особенности монтажа

Монтаж системы обогрева кровельных коммуникаций следует выполнять с учетом нижеперечисленных правил и в следующей последовательности:

  1. Необходимо позаботится о наличии регулятора изменения температуры, блока питания с температурным датчиком, датчика контроля осадков;
  2. Подготавливается провод необходимой длины, согласно замерам и схемам. В идеале проводить монтаж кабеля перед устройством верхнего слоя кровли и чистовой отделкой;
  3. Кабель связывается в пучки с помощью специальных зажимов, после-укладывается в лотки и трубы. Кабель на краю крыши монтируется зигзагом, крепится при помощи специальных зажимов;
  4. В желобах и трубах крепят греющий кабель при помощи монтажной ленты, полосами поперек. Если обогреваемая водосточная или канализационная труба длиннее 6 м провод сначала крепится к металлическому тросу в оболочке, а затем вся конструкция опускается в трубу;
  5. Для нагрева водосточных труб, укладывают одновременно 2 штуки необходимой мощности. Монтаж осуществляется сверху и снизу.
  6. Место крепления провода необходимо осмотреть на предмет наличия острых краев и лишних предметов;
  7. Фиксируются датчики термостата;
  8. Устанавливается панель управления;
  9. Выполняются пусконаладочные работы.

Стоит ли греть водосток?

В зимние месяцы в большинстве регионов на территории нашей страны господствуют морозы и обильные осадки. В результате на кровле накапливаются большие массы снега. Повышение температуры провоцирует сначала их подтаивание, а позже и активное таяние.

Днем растаявшая вода сбегает на края крыши и в водостоки. Ночью она замерзает, что приводит к постепенному разрушению элементов кровли и водостоков.

Такая картина типична для межсезонья. Если не принять меры, лед и снег обрушатся на землю. При этом может быть поврежден фасад, водостоки, припаркованные внизу машины

На краях крыши скапливаются сосульки и конгломерат из смерзшегося снега и льда. Время от времени они срываются вниз, угрожая безопасности находящихся внизу людей и их имуществу, целостности водосточной системы и элементам декора фасада.

Предотвратить все эти неприятности можно только путем обеспечения беспрепятственного отвода растаявшей воды. Это возможно только при условии обогрева краев кровли и водосточной системы.

Бывает, что в целях удешевления стоимости системы обогрева ее укладывают только на поверхность кровли. Владелец пребывает в полной уверенности, что этого будет вполне достаточно.

Однако это не так. Вода будет поступать в водосточные желоба и трубы, где в конце дня и замерзнет, поскольку обогрева там нет. Водостоки окажутся забитыми льдом, поэтому не смогут принимать талую воду. Помимо этого появляется опасность их механического повреждения.

Таким образом, чтобы получить хороший результат, следует обустраивать обогрев кровли и окружающих ее водостоков. В большинстве случаев греющий кабель монтируется на кровельные карнизы, внутри желобов водостока и в воронках, на участках стыков фрагментов крыши, по линиям ендов.

Кроме того, обогрев обязательно должен присутствовать по всей длине водосточных труб, в водосборниках и дренажных лотках.

Галерея изображений

Фото из

Греющий кабель, уложенный в водосточную систему, необязательно задействовать непрерывно. Его можно включать по мере выпадения осадков, в ситуациях, угрожающих появлением ледяных пробок в системе

Греющий кабель в элементы водосточной системы укладывается прямыми параллельными линиями, змейкой или зигзагом. Крепление производится металлическими монтажными лентами, фиксируемыми к элементам системы в нескольких точках

Греющим кабелем, предотвращающим обледенение водосточной системы и прорыв ее ледяными образованиями, обустраивают как наружные, так и внутренние водосточные системы

Вокруг стояка внутреннего водостока греющий кабель укладывают так, чтобы по максимуму охватить устроенную с уклоном к воронке площадь

Укладка греющего кабеля возле водосборной воронки должна обеспечивать полноценное таяние снега на участке площадью 1 м²

В случае характерного образования снежных заносов на конструкциях, прилегающей к кровле, греющим кабелем оснащают и ее. Формирование ледяных глыб, способных нанести урон дому и владельцам должно быть исключено

система кабельного обогрева прокладывается на всем протяжении водостока, включая водосточные трубы. Разрастающийся ледяной затор внутри стояка может его повредить

Немаловажный фактор защиты крыши, фасада и хозяев дома от образования льда — обустройство греющим кабелем всех мест скопления снега, например, в ендовах

Неработающий обогрев в зимнее время

Укладка греющего кабеля в желоб

Наружная водосточная система

Греющий кабель вокруг внутренннего водостока

Устройство греющей системы у наружной воронки

Оснащение кабелем прилегающей конструкции

Греющий кабель в водосточной трубе

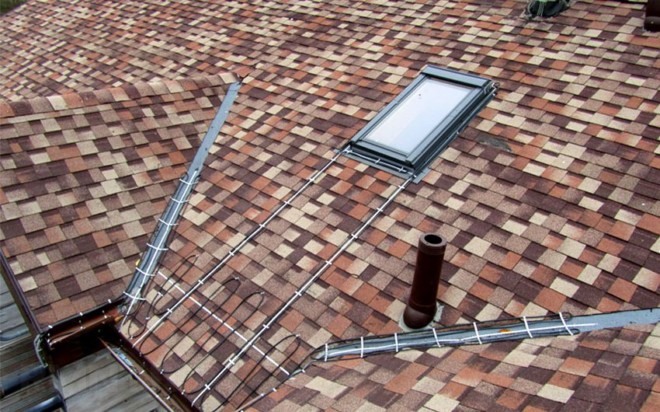

Прокладка кабеля в ендове крыши

Обогревать крышу или водосток?

Как подобрать материалы и все правильно смонтировать, не переплачивая за лишнее? Здесь все будет зависеть от теплоизоляции вашей крыши.

Если с ней все хорошо, теплый воздух изнутри дома просто не сможет пробраться наружу, крыша не будет нагреваться, а значит сосулькам просто не из чего будет образовываться.

В этом случае наледь возникнет только при наружных температурах не ниже -5С.

Ошибка №1

В данной ситуации не нужно обогревать саму крышу, а достаточно обойтись обогревом только водосточной системы.

Теплоизоляция и энергоэффективность, что называется рулят.

А вот при некачественной теплоизоляции крыши, снег начинает таять даже при относительно низких температурах воздуха (-10С).

В такой ситуации вода будет стекать к нижнему краю и водостокам.

Там же и будет замерзать, превращаясь в куски льда. Здесь уже потребуется проложить кабель для комплексного обогрева:

самой кровли

желобов

водостоков

Изготовление и установка кабеля своими руками

Чертеж и схемы

Независимо от того, сделан был греющий провод своими руками или приобретен в магазине- установить его самостоятельно вполне возможно.

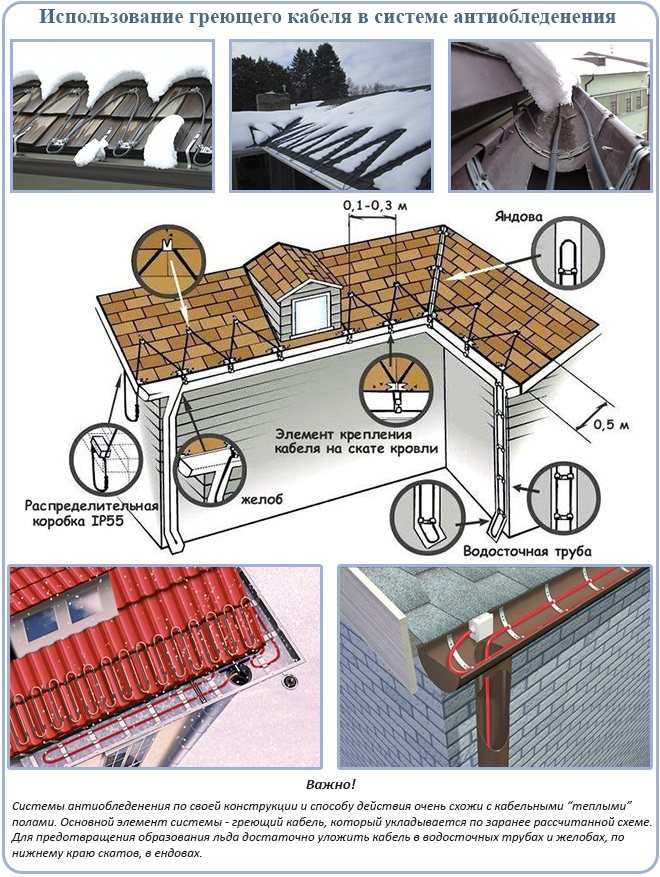

Для примера приведу несколько готовых схем для разных участков кровли (чуть ниже по тексту: рис.1, рис.2, рис .3).

Расчет размеров

Изначально измеряем диаметр труб и подбираем мощность провода. Следует отметить- если крыша надежно теплоизолирована- кабеля мощностью 25-40 Вт/м будет достаточно. Если кровля –холодная, выбирайте изделие не менее 40-50 Вт.

Полученную величину мощности следует сравнить со значением, рекомендуемым исходя из физико-технических показателей используемого материала:

  • для пластиковых водостоков -минимум 20 Вт на погонный метр;
  • для металлических водостоков -минимум 25 Вт;
  • для деревянных водостоков – минимум 18 Вт.

Если кабель в системе аниобледенения укладывается методом спиральной обвязки трубы, его длину нужно высчитывать по следующей формуле:

Величина шага спирали определяется в зависимости от диаметра трубы по специальным таблицам.

Далее следует начертить точную схему всех элементов системы. По этому чертежу будут выполняться все этапы работ.

Рис.1. Укладка кабеля по краю кровли:

Рис.2. Укладка в водосточных желобах и трубах:

Рис.3. Размещение в ендовах:

Наши цены

Компания PRO-ОБОГРЕВ» осуществляет монтаж системы обогрева кровли уже более 10-и лет. В штате только профессиональные сотрудники, имеющие все необходимые разрешения на электромонтажные работы. Наши цены максимально прозрачны и демократичны, а широкий ассортимент продукции позволяет подобрать комплектующие для монтажа с учетом всех пожеланий заказчика.

Наименование работед. измЦена, руб.
Монтаж нагревательного кабеля в водосточной трубем150
Монтаж греющего кабеля в желобемот 200
Монтаж греющего кабеля на кровлемот 200
Выезд замерщикашт

Посмотреть полный прайс-лист на обогрев кровли

Средства для обогрева водостока и кровельного свеса

Для предотвращения образования наледей в настоящее время используются различные системы обогрева водостоков и кровли, но в основе практически каждой из них лежит применение специального греющего кабеля и средств автоматики.

Рассмотрим подробнее, какие виды греющего кабеля и регулирующего оборудования существуют, какие из них будут предпочтительнее для выбора.

Какой греющий кабель выбрать

Существует два основных типа греющих кабелей для кровли и водостоков:

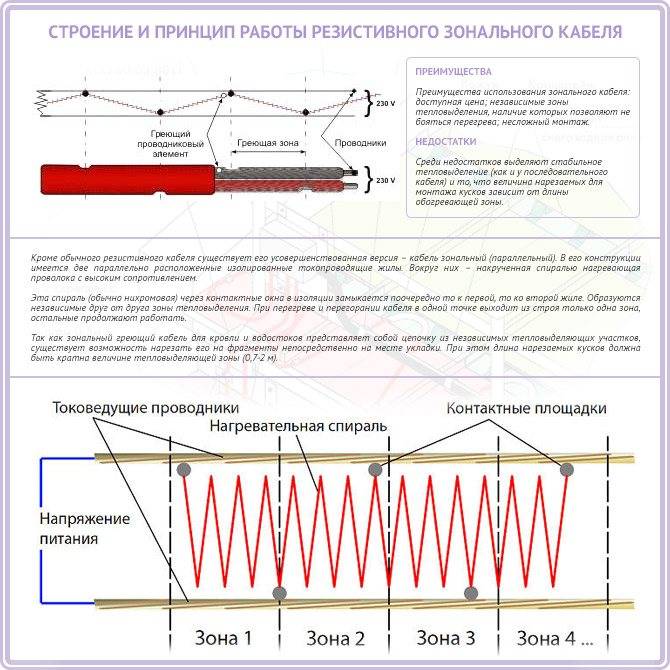

Резистивный кабель. На практике представляет собой обычный кабель, состоящий из металлической жилы и изоляции. Резистивный кабель обладает постоянным сопротивлением, постоянной температурой нагрева при эксплуатации и неизменной мощностью. Нагрев кабеля происходит от подключенной к электричеству замкнутой цепи.

Конструкция (схема) резистивного греющего кабеля

Саморегулирующийся кабель для обогрева водостоков и кровельных свесов более технологичен. Он состоит из греющего саморегулирующегося элемента (матрицы), реагирующего на температуру окружающей среды (водосточной трубы) и меняющего в зависимости от этого свое сопротивление и, соответственно, степень нагрева, а также изоляционной оболочки, оплетки и наружной оболочки.

Каждый из видов греющих кабелей способен обеспечить одинаково эффективный обогрев крыши и водостоков. Однако каждый из них обладает свойственными только ему преимуществами. Так, главным достоинством резистивного кабеля является его намного более низкая цена в сравнении с саморегулирующимся. При этом второй вид более эффективен в плане потребления электроэнергии и неприхотлив к условиям прокладки.

При повышении температуры на улице в матрице кабеля понижается количество проводящих ток путей, благодаря чему мощность и количество потребляемой электроэнергии падает. Температура саморегулирующего кабеля также снижается. Все это позволяет избежать необходимости в использовании датчика температуры, автоматически регулирующего работу кабеля.

Совет от профессионала: Наиболее эффективной по соотношению стоимости и качества принято считать комбинированную систему греющих кабелей. Обычно в кровельной части системы используют недорогие резистивные кабеля, тогда как обогрев водостоков и желобов обеспечивается саморегулирующимися кабелями.

Конструкция (схема) саморегулирующегося греющего кабеля Devi

Что касается расчета энергопотребления и выбора мощности греющих кабелей, то здесь нормой для изделий резистивного типа является кабель мощностью в пределах 18-22 Вт на погонный метр, для саморегулирующихся – 15-30 Вт на метр. Однако следует учесть, что в случае наличия водосточной системы из полимерных материалов мощность кабеля не должна превышать 17 Вт на метр погонный, иначе есть риск повреждения водостока вследствие чрезмерно высокой температуры нагрева.

Состав системы обогрева водостока и кровли

Помимо, собственно, греющих кабелей, системы обогрева также состоят из следующих основных компонентов:

  • Крепежных элементов.
  • Щита управления, обычно состоящего из:
  1. входного трехфазного защитного автомата;
  2. устройства защитного отключения, как правило, 30мА чувствительностью;
  3. четырехполюсного контактора;
  4. однополюсных автоматов защиты на каждую фазу;
  5. автомата защиты цепи управления термостата;
  6. сигнальной лампы.

Компонентов распределительной сети:

  1. силовых кабелей, служащих для питания греющих кабелей;
  2. сигнальных кабелей, соединяющих датчики термостатов с блоком управления;
  3. монтажных коробок;
  4. муфт, обеспечивающих герметичность соединений и законцовок всех типов кабелей.

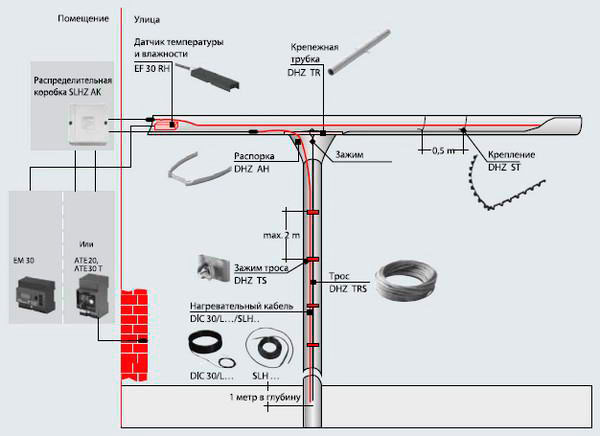

Схема подключения греющего кабеля

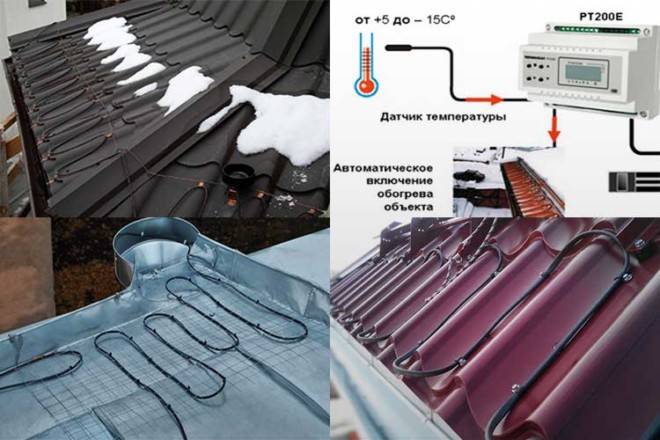

Терморегулятора. Регулировка работы кабельной системы обогрева может осуществляться при помощи устройств двух типов:

  1. Собственно, терморегулятора. Данный прибор призван включать в работу систему обогрева в заданном диапазоне температур. Обычно рабочий диапазон устанавливается в пределах -8..+3 градуса.
  2. Метеостанции. Помимо определенного диапазона температур, метеостанция способна осуществлять контроль наличия осадков и их таяния на крыше. В состав станции входит не только температурный сенсор, но и датчик влажности, а некоторые метеостанции оснащены одновременно и сенсором осадков, и сенсором таяния (влажности).

При использовании в кабельной системе обычного терморегулятора, пользователю потребуется самостоятельно включать систему в работу при наличии осадков и выключать при их отсутствии. Метеостанция же позволяет полностью автоматизировать процесс работы системы и даже запрограммировать задержки ее отключения по времени. В прочем, по стоимости обычные терморегуляторы существенно более выгодны.

Необходимость применения подогрева кровли

Снег, как известно, не только «кружится, летает и тает», но ещё и создаёт массу проблем:

  1. Своим весом он может повредить кровлю либо водосточную систему вплоть до образования протечек.
  2. Преодолев критическую массу, снежный сугроб может соскользнуть со ската крыши и обрушиться вниз, травмируя находящихся у дома людей или животных.
  3. Мягкий и рыхлый снег очень легко превращается в твёрдый опасный лёд: днём под лучами солнца происходит таяние, а ночью образовавшаяся при этом вода замерзает. Лёд не только перекрывает водосточную систему и создаёт своим весом опасность её обрушения, но ещё и в виде сосулек угрожает жизни прохожих.

Заметим, что таяние снега может наблюдаться и в мороз, если крыша плохо утеплена («тёплая кровля»). На этот раз причиной таяния становится тепло внутреннего пространства дома. Стекая на более холодные карниз и водосток, талая вода замерзает, образуя наледи и сосульки.

Такие «украшения» превращают крышу дома в источние опасности для окружающих

Игнорировать проблему льда и снега на крыше нельзя. Но вместо того чтобы удалять их механическим способом, можно применить более простое и современное решение: закрепить на кровле и водостоке нагреватели. Это и есть суть системы антиобледенения.

Правила эксплуатации систем противообледенения

Соблюдение предписаний по эксплуатации обогревательных контуров гарантирует длительность и безотказность работы системы. Монтаж контура рекомендовано доверять квалифицированным работникам, прошедшим специализированную подготовку. Желающим приложить собственные усилия в деле сооружения никто не гарантирует успешного результата и замены испорченных составляющих.

Устройство контура необходимо завершить до выпадения первых твердых осадков. Целесообразно выбрать для монтажных работ позднюю осень. Опоздание может повлечь образование снежных наростов и закупорку водосточных систем. Для того чтобы привести в рабочее состояние обледеневшую систему потребуется очистка ее компонентов ото льда.

Выполнять очистку элементов системы следует с особой осторожностью, т.к. любое неосторожное движение может привести к нарушению изоляции

Это наиболее распространенная причина выхода из строя контура обогрева в целом. На поврежденные от механического воздействия компоненты гарантия не распространяется.

Прошедшие обучение систем монтажники кабельного обогрева в процессе работы выставляют наиболее подходящий диапазон, ориентированный на местные климатические факторы. Если устраивать контур антиобледенения, а также определять температурные границы будете своими руками, то действовать следует с точным соблюдением инструктажа производителя.

Расчет системы обогрева

Специалисты советуют выбирать для системы обогрева кровли и водостоков кабели мощностью не меньше 25-30 Вт на метр. Нужно знать, что греющие кабели обоих типов используются и для других целей. Для обустройства теплых полов, например, но их мощность намного ниже.


Перед тем, как приступить к расчетам мощности, нужно определиться с тем, как будут обогреваться все элементы системы. На рисунке представлены примеры возможной организации обогрева желобов и водостоков

Потребляемая мощность оценивается в активном режиме. Это период, когда система работает с максимальной нагрузкой. Длится он суммарно от 11 до 33% всего периода холодов, который условно длится с середины ноября до середины марта. Это средние значения, для каждой местности они разные. Мощность системы нужно вычислять.

Для ее определения необходимо знать параметры водосточной системы.

Приведем пример расчетов для стандартной конструкции с сечением вертикального водостока 80-100 мм, диаметр трубы-желоба 120-150 мм.

  • Нужно точно замерить длины всех желобов для стока воды и сложить получившиеся величины.
  • Результат необходимо умножить на два. Это длина кабеля, который будет проложен по горизонтальному участку системы обогрева.
  • Измеряется длина всех вертикальных водостоков. Полученные величины складываются.
  • Длина вертикального участка системы равна общей длине водостоков, поскольку в этом случае будет достаточно одной линии кабеля.
  • Вычисленные длины обоих участков системы обогрева складываются.
  • Полученный результат умножается на 25. В результате получается мощность электрообогрева в активном режиме.

Такие расчеты считаются приблизительными. Более точно все можно рассчитать, если воспользоваться специальным калькулятором на одном из интернет сайтов. Если самостоятельные расчеты сложны, стоит пригласить специалиста.

Установка

Монтаж обогрева водостоков легко выполняется своими руками, главное рассчитать, в каком количество энергии нуждается система. В большинстве случаев достаточно проводов с мощностью 35 Вт, но желательно обратиться к специалистам, чтобы они помогли просчитать эти параметры индивидуально, в зависимости от материала водостока и климата конкретного региона.

Фото — протяжка проводов

Вся обогревающая система состоит из щита управления и проводов. В щит включен общий автомат защиты, по одному автомату на каждую фазу, термостат, контактор и УЗО. В то же время потребуются следующие провода:

  1. Обогревающие, которые будут установлены в желоба и вокруг воронок;
  2. Сигнальные, которые подключат блок термостата;
  3. Монтажные коробки для обеспечения разветвлений;
  4. Детали для герметичного соединения кабелей, муфты и прочее.

Фото — подключение кабеля своими руками

Пошаговая инструкция, как установить обогрев на систему водостоков:

  1. По всей площади труб протягивается обогревающий кабель. Специалисты рекомендуют устанавливать его в несколько нитей, тогда гарантируется максимальная эффективность работы. Количество кабелей рассчитывается исходя из параметров 200 Вт на квадратный метр;
  2. При помощи монтажных коробок, в которые нужно уложить провода, необходимо разветвить систему отопления по кровле, прокладывая её также в воронки и на карнизные свесы крыши. Для установки можно использовать двухсторонние клеящие ленты, т. к. саморезы могут повредить целостность сточных коммуникаций. Но в воронке или на нижнем отделе водостока (к примеру, если желоб выведен в дренажную систему) провод можно установить заклепками;
  3. На капельник выводится не целый кабель, а только 10 сантиметров, т. к. в данном месте водосточная система расположена под прямым углом к стене дома. Самое главное – обеспечить прогрев труб на месте стыка горизонтальных желобов и вертикальных стоков;
  4. Далее, нужно проверить соответствие длины проводов и обогрев всех нужных отделов крыши, и установить монтажные коробки, в которых будут находиться управляющие выключатели для отопления водостоков;
  5. Когда силовой кабель проложен — прокладывается сигнальный. Его нужно подсоединить к термостату;
  6. По окончании монтажных работ прозваниваются все коммуникации, проверяется их заземление и настраивается термостат.

Купить системы для обогрева водостоков можно в любом городе (Нижний Новгород, Москва, СПб и т. д.). Цена зависит от типа используемых проводов и предоставляемого функционала. Наиболее популярны модели производства Devi и Ultra (для пластика).

Обогрев кровли и его функции

Сейчас такое новшество только входит в широкое использование. Многие люди пренебрегают работами по антиобледенению крыши, потому что боятся лишних трат электроэнергии и денежных средств на создание самой системы. Однако стоит задуматься о том, что такой подход может привести к ускоренному выходу из строя кровельного пирога. Это повлечёт за собой внеплановый ремонт, а, следовательно, и лишние финансовые затраты. Давайте разберёмся, как же обогрев кровли защищает крышу.

Итак, использование данной системы позволяет избавиться от систематической наледи, которая наносит значительный вред строению, нарушая его гидроизоляцию. Кстати говоря, не стоит надеяться, что проблему решит своевременная чистка. Она не справится со всем объёмом влаги, скапливающимся на крыше и водостоках. К тому же, при обогреве кровли, вы избавляетесь от падающих сосулек и снега, тем самым повышаете безопасность.

Есть и другие способы борьбы с обледенением. Например, обустройство специальной вентиляционной системы чердака или обработка кровли антиобледенительными эмульсиями. Однако все эти методы несовершенны, требуют постоянных финансовых затрат и забирают у вас большое количество времени, а также понижают температуру внутри здания. Поэтому лучший вариант – это правильный обогрев крыши.


Монтаж обледенительного канала поможет избавиться от многих проблемИсточник eurohouse.ua

Последовательность проведения монтажа водосточной системы

В первую очередь проводят установку желобов. Их крепят к кронштейнам, которые закрепляют или на первый элемент обрешетки, или на стропильные ноги, или на лобовую доску. Оптимальный вариант – первый. Но его можно провести лишь в том случае, если кровельный материал на стропильную систему еще не установлен. Если крыша уже покрыта, то кронштейны крепятся по двум последним вариантам.

Установка кронштейнов на лобовую доскуИсточник krovelson.ru

Крепление кронштейнов к обрешетке

Для этого используются кронштейны с длинной ножкой. Ее просто отгибают назад необходимой длины, прикладывают к обрешетке и крепят к ней саморезами через проделанные отверстия.

Кронштейн с длинной ножкойИсточник www.braersnab.ru

Важно при установке придерживаться строго двух параметров:

  • расстояния между крепежными изделиями;
  • расстояние от середины крюка до края свеса крыши.

Последний параметр должен варьироваться в диапазоне 30-40 мм. Это делается для того, чтобы сходящая с крыши вода попала посередине желоба. Чтобы не было перелива через края лотков и брызг воды.

Установка и крепления кронштейнов к обрешеткеИсточник rooms-styling.com

Крепление к стропильным ногам

Если кровельный материал уже уложен, то один из вариантов крепления кронштейнов – к стропилам. Для этого используются все те же крепежные изделия с длинной ножкой, только она у них повернута на 90°. Таким образом просто удобнее проводить крепление.

Кронштейн с повернутой на 90° ножкойИсточник profiroof.com

Крепление к лобовой доске

На одном из верхних фото уже показано, как крепить кронштейные крепежи к лобовой доске. Для этого используются короткие изделия без ножек, но с подставкой, в которой сделаны монтажные отверстия.

Необходимо обозначить, что сегодня производители предлагают различные модели, которые в основном друг от друга отличаются способом крепежа. На фото ниже показан вариант, где крепежным элементом выступает планка с пазом во всю длину. Она крепится к лобовой доске, а в пазы вставляются сами кронштейны.

Монтажная планка с кронштейнами для желобовИсточник oookifa.com

Другие варианты

Если провести установку кронштейнов по вышеописанным вариантам не представляется возможным, то можно провести крепление к подшивке свеса кровли. Для этого используются кронштейны с длинной ножкой, которая отгибается под требуемый угол и длину. На фотографии ниже такой вариант установки показан.

Крепление к подшивке свеса крышиИсточник ms.decorexpro.com

Система антиобледенения «на страже» – крыша в порядке!

Система антиобледенения кровли и водостоков – комплекс элементов, предотвращающих образования наста, льда и снежных завалов на крыше в любую погоду. В систему входят нагревательные устройства для водостока и карниза крыши, терморегулирующая подсистема, распределяющая ток коробка и набор закрепляющих деталей:

Главным элементом системы является нагревательный кабель. Его структура сходна с обычным электропроводящим проводом, с принципиальным отличием – жила кабеля (или одна из жил) преобразует электроэнергию в тепло. Теплый провод не позволяет снегу и льду накапливаться на карнизах и в водосточных системах. Таким образом, ваша крыша получает гарантированную защиту от сосулек, корки льда, снега и соответствующих разрушительных последствий, а вы и все домочадцы — возможность безопасно ходить около крыши вашего дома.

Какой греющий кабель выбрать?

Чтобы антиобледенительная система кровли работала эффективно и максимально долго, специалисты советуют обращать внимание при ее покупке на такие моменты:

  • Надежные показатели влагостойкости и УФ-стойкости главного кабеля;
  • Целостность и герметичность внешнего слоя кабеля и электро-короба;
  • Термостойкость всех материалов, из которых изготовлены элементы системы;
  • Механическая устойчивость кабеля и креплений.

Приобрести кабели можно в готовых секциях, либо бухтах. Готовые секции – оптимальный вариант для стандартных кровельных конструкций. Оборудовать карниз сложных крыш помогут адаптационные системы, сформированные из мотков кабеля под форму и текстуру крыши.

Существует два основных вида греющих кабелей: резистивный и саморегулирующий. Какой из них подойдет именно вам? Чтобы ответить на этот вопрос, рассмотрим каждый тип отдельно.

I. Резистивный кабель для нагрева водостока

Это традиционный и самый доступный вариант греющего кабеля. Нагрев равномерно распределяется по всей его длине.

Резистивные кабели могут быть последовательными и зональными. Первые представляют собой медную жилу (или жилы), покрытую слоем изоляции. Они отличаются простотой в управлении, легкостью монтажа и доступной ценой. Зональный кабель – усовершенствованная версия последовательного. Он имеет две жилы, местами соединенные спиралевидной проволокой, которая образует независимые зоны. «Плюс» такой структуры в том, что когда перегорает одна зона, другие продолжают работать. Последовательный кабель, перегорая, восстановлению уже не подлежит.

Последовательные кабели:

Зональные кабели:

Резистивный кабель лучше использовать на однородной поверхности (карниз, желоб, труба) без нахлестов. Немаловажный момент, который стоит учитывать при его покупке – большой расход энергии в итоге не оправдывается низкой ценой.

II. Саморегулирующий кабель в системе антиобледенения кровли

Более сложная структура этого провода определяет его повышенную эффективность и надежность. Кабель имеет две жилы, между которыми проложена полупроводниковая матрица. Именно эта прослойка позволяет системе адаптировать тепло на разных участках кабеля, меняя сопротивление под воздействием температуры внешней среды. Внутренние и внешние слои кабеля выполнены из современных высокотехнологичных материалов, устойчивы к механическим, термическим и прочим воздействиям:

Такая саморегулируемая способность помогает сэкономить значительное количество электроэнергии, делает систему практичной и долговечной. Данные преимущества можно вполне рассматривать, как компенсацию высокой цены саморегулирующей системы против наледи.

Поделитесь в социальных сетях:FacebookXВКонтактеredditWhatsApp
Напишите комментарий
