Медные трубы для отопления

Чем покрасить медные трубы отопления

При подборе краски нужно учесть следующие тонкости: она не должна изменять цвет при высокой температуре, защищать от внешних воздействий, и не должна слоиться. Чтобы краска ложилась ровнее, необходима обработка грунтовкой для цветных металлов. Подойдет свинцово-суриковая грунтовка 81.

Причем нужно учесть, что краска не впитывается, и разносить ее кисточкой требуется тщательно. Но добиться более-менее ровной прокраски можно только после нанесения двух слоев. Чуть легче работать с краской в баллончиках: она ложиться равномернее.

Красить медные трубы можно, но придется накладывать несколько тонких слоев

Для медных труб нельзя использовать масляные краски – они от температуры темнеют, а вв системах отопления она немалая. Подходят следующие краски: эмали ПФ – 115, 156, 167, 187, 223 и 519, эмали алкидные, полиуретановые и ГФ – 0119. Допускается использование лаков: ВЛ–51 или этинолевый лак, в который в соотношении 9к1 добавлена пудра алюминия.

Преимущества медных труб

Медь сотни лет используется для производства сосудов для хранения воды и водонакопителей. Поэтому трубопроводы из данного материала считаются элитными. Большой выбор труб и фитингов дает возможность применять медь для отопительных систем. Медные трубы в квартире – идеальный вариант для любой инженерной системы.

При правильном соединении части системы можно вмонтировать в стены и пол. Еще одно преимущество – после реакции хлора, находящегося в воде, с медью, образуется тенорит, который только увеличивает срок эксплуатации систем.

Медь совершенно непроницаема для кислорода, что важно для отопительной системы. Единственное ограничение – не желательно применять алюминиевые радиаторы (к стальным и биметаллическим это не относится). Трубы производятся из меди марки CU-DPH по DIN 1412, содержащей 99,90% меди и 0,015-0,040% фосфора

Трубы производятся из меди марки CU-DPH по DIN 1412, содержащей 99,90% меди и 0,015-0,040% фосфора

При приобретение следует обращать внимание на наличие клейма 0,015-0,040%, свидетельствующего, что изделие соответствует стандарту DIN. Часть системы, расположенную вне помещений, необходимо утеплять при помощи кожухов их пластика. Еще один вариант – приобрести трубы в кожухе

Еще один вариант – приобрести трубы в кожухе

Основные свойства труб, изготовленных из меди:

  • плотность – примерно 9-10 г/см3, но может быть и больше, и меньше, на качество системы этот показатель не влияет;
  • теплопроводность – очень высокая (394 Вт /м*К), что является веским доводом в пользу отопительной системы из меди;
  • температура плавления – примерно 1000 градусов – такого уровня температура в трубах никогда не достигает;
  • термическое расширение – медная труба длиной в пять метров при температуре 90 градусов удлиняется примерно на 0,5 см, то есть, коэффициент линейного расширения 0,017 мм/м*К;
  • маленький коэффициент шероховатости — Кш = 1,5. 2)*10^-6 м, то есть, почти идеально гладкие, что увеличивает показатели пропускной способности и дает возможность применять трубы с маленьким диаметром.

Маркировка и стоимость

Медные трубы выпускаются двух видов: мягкие и твердые. Для отопления чаще используют твердые. Форма выпуска – линейные отрезки по 2-5м длиной или бухты, в которых скручены отрезки по 5-10м.

Трубы из меди поставляются или отрезками или бухтами

Размеры. Обозначается наружный диаметр в миллиметрах (обычно отечественного производства или из стран СНГ) или дюймах (импортные), а через дробь или «х» ставится толщина стенки: 22х1 мм (22/1мм) – наружный диаметр 22мм, толщина стенки 1мм, значит внутренний диаметр, по которому и проектируются системы отопления, составит 21мм (22-1=21). Для разводки бытовой системы отопления волне достаточно толщины стенки 0,8-1мм.

Диаметр медных труб маркируют наружный, а через дробь ставят толщину стенки

Чтобы не ошибиться с выбором диаметра при разводке индивидуального отопления, проще «танцевать» от выхода котла. Вот такого диаметра и будут ваши трубы до первого разветвления. Если система небольшая всю разводку можно делать одной трубой, но если она достаточно большая, нужно следовать правилу: после каждого разветвления используется труба с диаметром, меньшим на один шаг по размерной сетке. Ответвление к отопительному прибору (радиатору или полотенцесушителю) также идет меньшим на шаг диаметром. Например, из котла выходит 24мм, на первом ответвлении отделяются две ветки, которые идут уже 22мм трубами, а к радиаторам от нее отходит 20мм. «Обратка» собирается аналогично, но от меньшего к большему размеру. Если же отапливаться будет большая площадь в несколько этажей, желателен профессиональный теплотехнический расчет.

Штуцера из котла обычно выходят или медные или латунные, но в каждом случае уточняйте и помните, что напрямую другие материалы соединять с медью нельзя. Для того чтобы не возникало химической реакции использовать придется латунные или бронзовые фитинги или переходники.

Есть еще трубы отожженные и неотожженны е. Неотоженные трубы имеют большой запас прочности: они выдерживают давление до 450 Мпа, но не очень хорошо гнутся: могут растянуться только на 6%. Чтобы изменить характеристики их разогревают до высоких температур, затем охлаждают. Процесс называется отжигом, а изделия, которые после него получились, отоженными. Запас прочности стал меньше – до 22Мпа, но зато увеличена эластичность: растягиваться материал может на 50-60%. Также материал стал более устойчивым к перепадам температур, переносит без проблем ультрафиолет и почти нечувствителен к высокой влажности. Потому и применяется отожженная медь не только в отоплении, но и в двигателях и приводах автомобилей.

Один из примеров пайки медных труб

Стоимость медных труб для отопления высока. Можем сравнить:

  • армированные полипропиленовые трубы диаметр 16мм — от 40 руб/м;
  • металлопластиковые трубы диаметр 16мм – от 47 руб/м;
  • неотожженные медные диаметр 10мм — от 280руб/м;
  • отожженные медные диаметр 18мм – от 400руб/м.

Примерно та же картина будет и в фитингах: медные в разы дороже даже тех, которые используются в металлопластиковых системах. В качестве примера приведены не самые дорогие ППР и МП трубы, есть дороже, причем в разы, но и медные также не самые дорогие. Так что ориентировочно разницу вы представляете.

Монтаж медных фитингов и его особенности

Резка медных труб специальным обжимником

Фитинги для медных труб – это основной крепежный элемент, который применяется для монтажа отопительной системы. Преимущество медных фитингов прямо следуют из преимуществ материала.

Такие фитинги легкие, отлично выдерживают высокие температуры, не ржавеют, не разрушаются на солнце, то есть обладают всеми теми же свойствами, что и медные трубы.

Фитинги – это очень важно, ведь без них создать сколько-нибудь сложную систему практически невозможно. С их помощью мастера соединяют трубы, чтобы нарастить магистраль, делают разветвления, изгибы, повороты и так далее. Ассортимент фитингов под медные трубы сегодня очень большой, что позволяет выбрать именно то, что нужно в каждой конкретной ситуации

Ассортимент фитингов под медные трубы сегодня очень большой, что позволяет выбрать именно то, что нужно в каждой конкретной ситуации

С их помощью мастера соединяют трубы, чтобы нарастить магистраль, делают разветвления, изгибы, повороты и так далее. Ассортимент фитингов под медные трубы сегодня очень большой, что позволяет выбрать именно то, что нужно в каждой конкретной ситуации.

https://youtube.com/watch?v=ViWlaKOkQv0

Например, в продаже широко представлены фитинги в виде переходников для соединения труб разного диаметра. Спросом пользуются простые соединения, двойники, тройники, кресты, угловые фитинги, муфты, дуговые отводы и др.

Советуем вам посмотреть видео выше, в котором вы можете увидеть подробную инструкцию по пайке труб из меди.

Виды фитингов:

Пайка фитингов

Фитинги под пайку.

Данная разновидность применяется для соединения только металлических труб. Сначала медная труба вставляется в фитинг (в так называемую гильзу), после чего все оставшееся пространство заплавляют флюсом и припоем. Припой и флюс плавят при помощи горелки.

В итоге получается очень надежное крепление, которое может служить без каких-либо проблем долгие годы. Использование пайки дает гарантию того, что соединение будет иметь максимально возможную герметизацию и прочность.

Использование фитингов под пайку требует специальных навыков, поэтому лучше не полагаться на собственные силы и доверить работу мастеру с большим опытом. Если же работу принципиально хочется сделать самому «от и до», лучше выбрать другую разновидность крепежных элементов.

Обжимные

используются совершенно иначе, чем фитинги для пайки. Вместо газовой горелки и припоя в данном случае понадобится особое обжимное кольцо, которое в народе получило название «гайка».

Компрессионные

для медных труб применяют в сложных случаях, когда добраться до места соединения не представляется возможным.

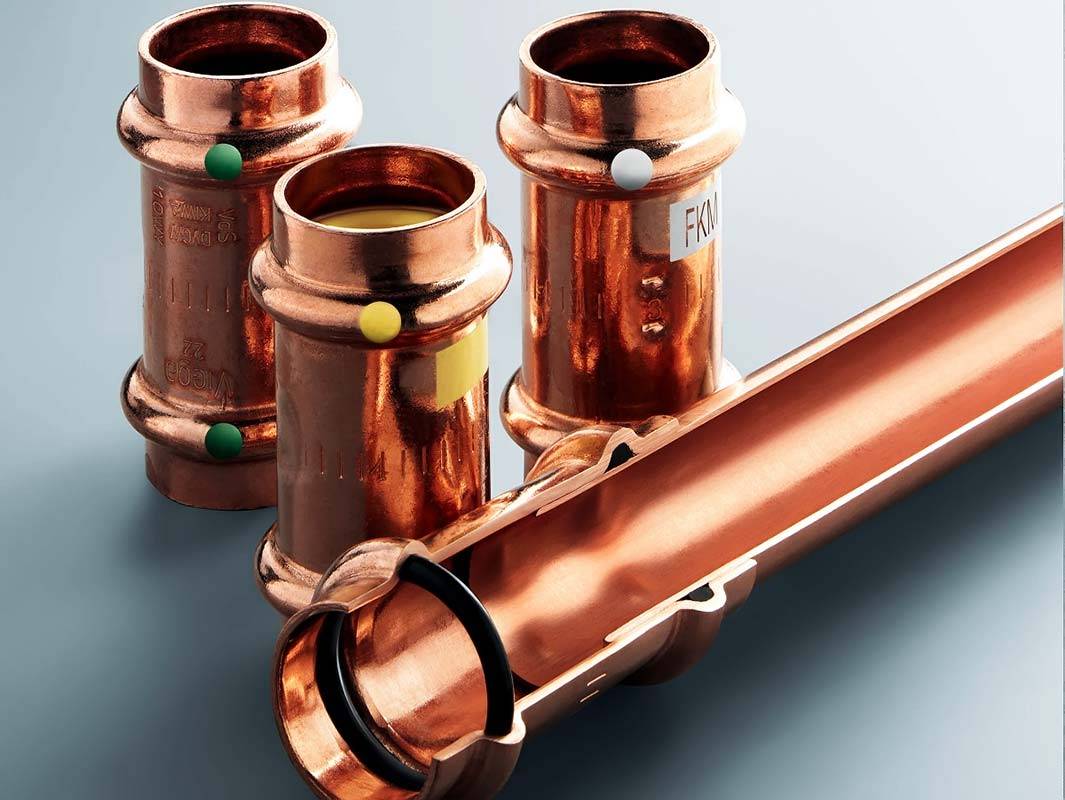

Еще один вид фитингов для соединения труб, это пресс-фитинги

. Для использования таких соединений понадобится специальный, совсем не дешевый инструмент – пресс-машина.

Целесообразность установки и использования

Медные трубы имеют немало достоинств, чем и обуславливается их востребованность среди застройщиков. Вот только некоторые из них:

  • Даже после долгих лет эксплуатации такие трубы не выходят из строя. С течением времени они покрываются зеленоватым слоем окиси, но это нисколько не влияет на их прочностные характеристики.
  • Трубы непроницаемы не только для воды и влаги, но также и для газов;
  • В отличие от того же полипропилена совершенно равнодушны к ультрафиолетовому излучению;
  • Трубы из этого материала не боятся низких температур;
  • Медь является известным бактерицидным действием: можно не беспокоиться, что в трубах поселятся плесень, грибок, различные микроорганизмы.

Но, как и у любого другого материала, у меди имеются также и недостатки. К ним, в первую очередь, стоит отнести следующие:

  • Медь – это дорогостоящий материал, который не всегда можно себе позволить;
  • Медные трубы рекомендуется использовать только для относительно чистой воды без посторонних примесей;
  • Они относительно мягкие.

Делать вывод: хороший материал медь или плохой, было бы не правильно. Некоторые его достоинства перевешивают недостатки, а иногда какой-то из недостатков может перечеркнуть достоинства. Все зависит от конкретных условий и задач.

Так, например, мягкость материала в отдельном случае можно посчитать недостатком, а в другом она легко может превратиться в «гибкость», и это будет уже преимущество.

Во всяком случае, совершенно точно можно сказать одно: медное отопление и водоснабжение находит сегодня своих приверженцев и успешно используется на многих объектах.

Особенности монтажа

Монтаж отопительной системы из медных труб производится несколькими способами, в результате которых получаются два вида соединений:

  • Неразъемное.
  • Разъемное.

Неразъемное соединение выполняется при помощи пайки. Для этого применяются специальные фитинги из меди, латуни или бронзы. Доборные элементы из других металлов использовать не рекомендуется, так как в местах стыков образуются участки повышенной коррозии.

Пайка меди производится при помощи специального газового оборудования. Процесс пайки трубопровода требует определённых навыков работы.

Основное условие при работе – не допустить местного перегрева трубы в точке припайки. В противном случае прочность металла в этом месте ослабиться, что чревато прорывами и образованием свищей.

При использовании специального обжимного фитинга и особых клещей также возможно произвести герметичную стыковку отдельных элементов трубопровода.

Разъемные соединения позволяют демонтировать отдельные участки отопительного трубопровода. Подобным же способом в систему врезаются различное оборудование – манометры, счетчики потребления, термометры, прочие датчики.

Этапы работ

Сначала проводится очищение поверхности от слоя старой краски и от грязи. Для этого используют металлическую щетку. Если поверхность не была окрашена — очищаем ее мыльным раствором или тщательно вытираем ветошью. Далее уже на сухую поверхность наносим слой грунтовки — свинцово-суриковый раствор № 81. После полного высыхания окрашиваем медные трубы кистью или валиком. Но более равномерный слой без разводов и потеков получается, если воспользоваться пульверизатором или баллончиком.

Какие виды покрытий можно использовать? Выберете наиболее подходящий вариант из предложенных: этинолевый лак, алкидные, полиуретановые ПФ- или ГФ-эмали. А эмаль на масляной основе применять не рекомендуется.

Окрашивание медных труб проводится не только для защиты потемнения, но и с целью декоративного оформления всей сплит-системы.

Достоинства медных изделий

Благодаря эксплуатационным свойствам, медные трубы широко используются для транспортировки различных жидкостей. Среди преимуществ таких изделий можно выделить:

  • Пластичность и прочность. Изделия из меди обладают высокой прочностью и пластичностью. При низких температурах такие свойства значительно повышаются. Это дает возможность использовать трубопровод из меди для транспортировки незамерзающих жидкостей.
  • Стойкость к резким перепадам температуры. Медные трубы не теряют свои эксплуатационные свойства при экстремальных температурах. Это касается и высокого давления. Такие трубы способны выдерживать нагрузку в 400 атмосфер.
  • Незначительное температурное расширение.
  • Универсальность материала. Для сооружения той или иной инженерной коммуникации можно использовать трубы с небольшой толщиной стенок. Так, к примеру, если брать стальные или пластиковые аналоги, то для решения аналогичной задачи понадобились изделия, толщина стенок которых превышала в несколько раз.
  • Стойкость к воздействию хлора и других химических веществ, которые могут содержаться в транспортирующей жидкости. При контакте с медью образуется оксид, который продлевает срок эксплуатации изделия.
  • Медным трубам не страшны ультрафиолетовые лучи, химически агрессивные вещества и коррозия. Благодаря таким свойствам срок эксплуатации трубопровода может достигать 100 лет и более.
  • Медь тормозит развитие бактерий, что делает трубопровод безопасным.
  • Внутренние стенки медных изделий имеют ровную поверхность. Благодаря этому для сооружения трубопровода можно использовать трубы с небольшим диаметром. При этом пропускная способность находится на высоком уровне.
  • Демонтированные медные трубы можно повторно использовать для сооружения нового трубопровода системы отопления или водоснабжения.
  • Медные трубы имеют привлекательный внешний вид. Это дает возможность отказаться от устройства декоративных коробов. Сами изделия можно использовать в качестве элемента декора.

Благодаря наличию таких преимуществ, трубы из меди пользуются особой популярностью среди профессионалов и используются в различных сферах.

Преимущества и область применения латунных труб

Трубы, изготовленные из латуни, отличаются:

  1. прочностью, что позволяет их использовать в трубопроводах с повышенным внутренним давлением, а также для сооружения газовых трубопроводных систем;
  2. устойчивостью к ряду факторов:
    • к образованию коррозии, что является основным фактором при подборе труб для водоснабжения;
    • к перепадам температурного режима (системы бытового и промышленного отопления);
    • к негативному воздействию агрессивных сред (нефтегазовые отрасли, химическое производство и так далее);
  1. неподверженностью к механическим повреждениям и простотой монтажа, что обуславливает такое применение, как изготовление каркасов зданий, малых архитектурных форм (беседки, теплицы и так далее), лестниц и иных видов ограждений.

Разводка водопроводных труб из латуни

Латунная труба по прочности не уступает медным изделиям. А более низкая стоимость труб из латуни по сравнению с медными изделиями позволяет значительно расширить область использования.

Трубы для высокотемпературных систем отопления

К высокотемпературным системам я отношу системы отопления с твердотопливными котлами без всякой регулировки. К таким системам я так же отнесу самотечные и открытые системы отопления.

В таких системах часто котел загружают углем и топят. При этом, нет ни каких систем мониторинга работы системы, кроме как расширительного бака на крыше. И часто бывает, что система завоздушивается и циркуляция теплоносителя прекращается.

Как следствие происходит перегрев системы и ее закипание. Вот почему, для таких систем отопления подойдут только стальные или медные трубы.

Какие трубы использовать в отоплении частного дома если в вашей системе отопления есть угроза перегрева или закипания? Надо собирать такую систему отопления надо стальными или медными трубами.

Монтаж отопления из медных труб и фитингов

С монтажом медных изделий связан ряд трудностей, но все они так или иначе связаны с отсутствием опыта у мастера. Как правило, после некоторой тренировки можно научиться качественной пайке медных труб, которая позволит качественно соединять их друг с другом и подключать к фитингам для последующей сборки в цельную систему.

Технология пайки медных труб включает в себя следующие этапы:

  1. Первым делом при помощи трубореза отрезается подходящий кусок трубы, имеющий необходимые размеры. Фаску на внутренней части трубы желательно срезать – это снизит гидравлическое сопротивление в трубопроводе.
  2. Когда фаска снята, наружная часть патрубка и внутренняя поверхность фитинга зачищается. Для зачистки медных деталей отлично подходит синтетическая губка с жесткими волокнами. В губке не должно быть металлических элементов.
  3. Зачищенные места покрываются флюсом для пайки. Флюс необходим для надежного контакта соединяемых поверхностей.
  4. Фитинг надевается на подготовленный к работе край трубы, после чего можно заниматься непосредственно пайкой элементов.
  5. В первую очередь нужно начать прогревание стыка фитинга с патрубком при помощи газовой горелки. В таком состоянии все элементы удерживаются до расплавления флюса.
  6. При достижении необходимой температуры нужно взять прут мягкого припоя и приложить его к месту, где должен быть сварной шов.
  7. Если все предыдущие операции были выполнены верно, а температура горелки подобрана правильно, то припой начнет плавиться и потечет в стык, полностью заполняя все необходимое пространство.
  8. Остается лишь дождаться, пока припой остынет. Для охлаждения можно использовать воду, но особой необходимости в этом нет – шов хорошо остывает даже при комнатной температуре. Когда медные трубы для отопления и фитинги спаяны, можно подключать их к отопительной системе и запускать ее.

В описанной технологии нет ничего сложного – все действия просты, понятны и доступны даже начинающему мастеру. Конечно, перед чистовой пайкой придется поупражняться, чтобы монтаж отопления из медных труб не был сопряжен с неожиданными трудностями – например, правильно определить время нагрева деталей перед пайкой без практики очень сложно.

Заключение

Медные трубы – это дорогостоящий, но очень качественный материал, который отлично подходит для обустройства отопления. Длительный срок службы и способность противостоять большинству агрессивных воздействий делают медные изделия выгодным долгосрочным приобретением. Если же грамотно подойти к вопросу монтажа отопления из меди и выполнить все операции правильно, то в результате получится надежнейшая система отопления из медных труб, которая по долговечности может сравниться со всем зданием.

Когда целесообразно использовать медные трубы?

Медные трубы обеспечивают высокую прочность к воздействию температур более 100˚С, существующих в системах центрального отопления, которые работают на твёрдотопливных котлах.

Можно проводить прокладку труб на стене, не теряя эстетичного вида.

Если система отопления и водоснабжения имеет много разветвлений и предполагает монтировать большое число фитингов, то это удешевляет монтаж при всех достоинствах медных труб и делает их применение более целесообразным по сравнению с другими материалами.

Долговечность медных труб сравнима со сроком эксплуатации дома, поэтому если нет ограничений в финансах — монтаж таких труб будет оправдан.

Плюсы и минусы медных отопительных труб

Список достоинств трубных изделий из меди немаленький:

  • Медные трубы обладают самым большим сроком эксплуатации среди прочих материалов, используемых для монтажа отопительных систем. Современные бесшовные трубы способны безаварийно проработать более полувека.
  • Высокая прочность и вязкость меди, позволяет изготавливать трубы с более тонкими стенками без снижения эксплуатационных характеристик, при этом их вес по сравнению с изделиями из стали или чугуна будет значительно меньше.
  • Медь имеет широкий диапазон рабочих температур (от +600 до -110°С). При этом рекомендуемый диапазон — от +120 до -40°С, что намного превышает показатели аналогов, изготовленных из иных материалов.
  • Практическая невосприимчивость к коррозии позволяет избежать таких неприятностей, как образование свищей и прорывов в отопительном трубопроводе, а также отложений ржавчины на внутренних поверхностях труб.
  • Эстетичный внешний вид меди дает возможность прокладывать отопительные системы, не маскируя их декоративными коробами.
  • Высокая пластичность материала позволяет сгибать медные трубы без боязни повредить их структуру, поэтому можно обходиться при монтаже отопительной системы без использования дополнительных фитингов и доборных элементов.
  • Повышенная теплопроводность материала увеличивает время нагрева помещения и повышает процент передаваемой тепловой энергии от внутреннего теплоносителя окружающему воздуху.
  • Медь способна без вреда переносить многократные циклы заморозки-разморозки. Даже если в водопроводной системе замерзла вода, благодаря пластичности материала вероятность разрыва трубы крайне мала.
  • В отличие от пластиковых труб, медные изделия не подвержены воздействию прямого солнечного излучения, и не разрушаются от ультрафиолета.

Среди наиболее серьезных недостатков данного материала стоит упомянуть следующие:

  • Высокая себестоимость медных изделий, особенно в сравнении с современными пластиковыми трубами. Однако, с внедрением в производство новейших технологий и современного оборудования, стоимость медных труб существенно снизилась, повысив их рыночную конкурентоспособность.
  • Достаточно сложный монтаж трубопровода из меди. Для качественной сборки требуется иметь большой опыт работы с данным материалом.
  • Нельзя комбинировать в водопроводной сети медь с трубами из других металлов – стали, оцинковки, алюминиевых сплавов. На месте их стыков резко увеличивается процесс окисления, и образуются коррозионные повреждения.
  • При закрытом монтаже трубы в стену, требуется поместить ее в защитную оболочку из пластика. Такая защита необходима, поскольку добавки, имеющиеся в составе штукатурных смесей, способны вступать в реакцию с металлом, становясь причиной коррозии.

Виды изделий

При устройстве водопроводной системы из труб ПНД 32 мм понадобятся соединительные элементы различного назначения и конфигурации. Любой трубопровод никогда не состоит из одного прямого участка.

В нем есть повороты, разветвления, отводы, заглушенные концы.

Фитинги латунные для труб ПНД 32 мм (а также для линий другого диаметра), используются следующих видов:

  • отводы – эти элементы предназначены для изменения направления прохождения трубопровода на угол от 45 до 120º;
  • тройники – позволяют создать отдельную ветку на основной магистрали под углом в 90 градусов;
  • крестовина – соединяет четыре отрезка по двум взаимно перпендикулярным направлениям;
  • муфта – соединяет два отрезка трубы одинакового диаметра, которые проложены по одной прямой;
  • переходная муфта – позволяет надежно соединить две участка с разными диаметрами, лежащими на одной прямой;

Латунные фитинги разных видов (тройники, отводы, прямые)

  • заглушки (колпаки, пробки) – позволяют герметически закупорить свободный конец трубы;
  • штуцер – соединительный элемент для подключения к основному трубопроводу (источнику воды) или емкости, в которой она находится;
  • ниппель – специализированная трубка с наружной резьбой на обоих концах, которая позволяет сделать соединение с трубой или штуцером.

Система, состоящая из труб ПНД 32 мм, может быть смонтирована при помощи полиэтиленовых фитингов. И многие строители так и делают, аргументируя такие действие низкой себестоимостью материалов. Но для ПНД труб 32 мм, предпочтительнее использовать соединители, которые сделаны из латуни.

Одной из причин, почему стоит заплатить несколько дороже, являются прочностные характеристики материалов и возможность многократного использования.

Латунные фитинги могут обеспечить герметическое соединение ПНД трубы, диаметром 32 мм и толщиной стенок 2,4 мм, с гарантированным отсутствием протечек.

Это обусловлено тем, что обжимное кольцо (оно также сделано из латуни) имеет на внутренней поверхности подобие резьбы, которая при закручивании гайки вдавливается в структуру полиэтилена. Таким образом, когда при внешнем физическом воздействии происходит растяжение (деформация) трубы, соединение не будет нарушено.

Этапы монтажа

Прежде чем приступить к процессу сборки трубопровода необходимо сделать следующее:

  1. Нарезать трубы ПНД 32 отрезками в соответствии с требуемой длиной по отдельным участкам.
  2. Заготовить латунные фитинги необходимого типа (конфигурации) для соединения отдельных отрезков.
  3. Проверить соответствие общему плану, разложив отдельные элементы трубопровода в необходимой последовательности, на месте его прохождения.

Убедившись, что все на своих местах, можно приступать к сборке. Принцип соединения труб латунным фитингом одинаков для всех его конфигураций:

Пошаговый монтаж латунных фитингов на ПНД трубу

  • необходимо зачистить концы труб, после того как они были разрезаны труборезом или ножовкой для металла;
  • нанести метку, которая показывает, что труба вошла в фитинг до упора;
  • смазать конец трубы для более легкого вхождения в фитинг;
  • отвинтить накидную гайку фитинга на 3-4 оборота;
  • вставить трубу (в соответствии с меткой);
  • затянуть гайку.

Последовательность применения деталей при монтаже латунного фитинга

Для того чтобы быть уверенным в будущей герметичности соединения при монтаже каждого отдельного элемента трубопровода специалисты рекомендуют отвинчивать накидную гайку полностью. Это связано с тем что, проведя практически полную разборку соединяющего узла, можно будет убедиться в двух важных обстоятельствах:

  • все внутренние детали фитинга на своих местах и находятся в рабочем состоянии (особого внимания требует резиновое кольцо);
  • при последующей окончательной сборке, есть возможность визуально проконтролировать правильность положения всех колец (обжимного, внутреннего, резинового).

Мифы и факты о медных трубах для водоснабжения

Водопроводные медные трубы наделили рядом недостатков из разряда мифов, что обусловлено конкурентной борьбой и недостаточной информированностью.

1. Большая стоимость медного трубопровода. Это представление сформировано благодаря агрессивной рекламе труб из пластика. Действительно, медные трубы дороже пластиковых в 2–3 раза, но фитинги из меди стоят в 30–50 раз меньше, чем из полимеров. Учитывая, что методы монтажа трубопровода могут использоваться одинаковые, то и затраты на установку систем из этих материалов приблизительно равны. В результате стоимость завершенного трубопровода находится в большой зависимости от топологии системы.

В случае протяженных и неразветвленных сетей (магистральных, например) пластиковые трубопроводы значительно дешевле. При применении дорогих, хороших пластиков, которые рассчитаны на большие уровни хлорирования, но отсутствуют на российском рынке, системы из полимеров будут заведомо дороже. Медный трубопровод можно монтировать без использования фитингов, что приводит к его удешевлению. А учитывая долговечность и высокую надежность систем из меди стоимость их эксплуатации на порядок ниже, чем пластиковых. В случае утилизации отслужившего медного трубопровода потраченные средства возвращаются.

2. Медь ядовита. Совершенно не обоснованное утверждение. Ядовиты только специальные соединения меди, производимые промышленностью (красители, медный купорос, другие) и не образующиеся естественным путем в трубопроводе. Окислы этого металла, составляющие в основном защитную пленку (патину) на его поверхности, не ядовиты. Наоборот, они и сама медь оказывают мягкое бактерицидное и бактериостатическое действие, что при использовании воды из такого трубопровода обеспечивает высокую инфекционную безопасность.

3. Хлор. Это вещество в чистом виде является очень сильным окислителем, запрещенном для транспортировки по медным трубам. Воздействие соединений хлора, в том числе используемых для обеззараживания воды, медь переносит совершенно безболезненно. Напротив, взаимодействие с этими веществами ускоряет процесс образования защитной паутины на поверхности меди. Поэтому в США во время технологической промывки нового трубопровода проводят гиперхлорирование, чтобы быстрее получить защитный слой.

“Проблемы с хлором” начались у меди с появлением на сантехническом рынке пластиковых труб. Это связано с тем, что даже соединения хлора, используемые для обеззараживания воды, оказывают достаточно пагубное влияние на большинство пластиков. А золотое правило успешного маркетинга, как известно, гласит: “Перекладывай свою вину на конкурента – пусть он оправдывается”.

4. Блуждающие токи. Это токи, которые протекают в земле, когда ее используют в качестве проводящей среды. Они в таком случае приводят к коррозии предметов из металла, находящихся в земле. В этой связи блуждающие токи не имеют какого-либо отношения к медным трубопроводам, которые в основном являются внутренними.

Фитинги из меди и их виды

Все инженерные системы, в составе которых будет медный трубопровод, для установки нуждаются в качественных фасонных изделиях. Речь идёт о фитингах, которые  предназначены для соединения труб в одну систему с гарантированным отсутствием протечек.

При варианте разъемного соединения приемлемо применение резьбового или обжимного фитинга. Для неразъемного соединения, лучше использовать капиллярные или пресс-фитинги. Главная  их задача в трубопроводе любого назначения  – обеспечить разветвления, повороты, соединение двух труб с одинаковым или разным диаметром. Без фитингов нельзя добиться высокого уровня герметизации системы отопления, кондиционирования или  водопровода. Так же, как и трубы, они имеют высокую пластичность и стойкость к коррозии, просты в монтаже и эксплуатируются  длительное время, не нуждаясь в ремонте.

По конструкции и предназначению выделяют: переходники и адаптеры, колено 45° или 90°, угольный и дуговой отводы с одним или двумя раструбами, муфта, обвод, заглушка, крестовина, тройник, угольник, накидная гайка; редукционные – тройник, муфта и ниппель.

Такой большой ассортимент позволит найти те изделия, которые составят основу коммуникаций. В зависимости от способа крепления, фитинги для медных труб могут быть:

  1. Самофиксирующийся цанговый медный пуш-фитингNTM – переворот в монтаже трубопровода. Достаточно в него с обеих сторон вставить трубы, и монтаж завершён. Внутри таких конструкций  есть система колец. Одно из них оснащено зубцами. Когда особый монтажный ключ надавливает на зубчатый элемент, тот прочно закрепляется в соседнем кольце, и получается отличное соединение. Эти фитинги  рекомендованы для временных соединений труб и незаменимы в ремонтных целях.
  2. Резьбовой фитинг отличается от других разновидностей тем, что имеет резьбу, при помощи которой выполняется соединение. Оптимальный вариант для случая, когда трубопровод предполагается несколько раз разбирать и вновь собирать.

ВАЖНО! Обычно на соединяемые отрезки медных труб наносить герметик не обязательно. Но если для лучшего контакта его всё же применяют,  нужно  обязательно убедиться, что частицы материала не попали на резьбу.. Такие фитинги используют в тех местах, где нужен доступ для постоянного контроля за надёжностью стыковки

В качестве подходящих резьбовых элементов используют муфты, уголки или колена на 45 и 90 градусов, отводящие штуцеры, крестовины, тройники, колпаки и специальные заглушки

Такие фитинги используют в тех местах, где нужен доступ для постоянного контроля за надёжностью стыковки. В качестве подходящих резьбовых элементов используют муфты, уголки или колена на 45 и 90 градусов, отводящие штуцеры, крестовины, тройники, колпаки и специальные заглушки.

  1. Компрессионный или обжимной (цанговый) фитинг имеет резиновое обжимное кольцо для достижения герметичности соединения. Он – незаменим для систем подачи воды, в которых есть трубы, различные по сечению. Применяется для монтажа подземных и надземных трубопроводов из мягкой и полутвердой толстостенной медной трубы. К сожалению, такой соединительный элемент подвержен риску появления протечек. Если для замены соединение раскручивают, обжимное кольцо уже нельзя использовать повторно.
  2. Капиллярный фитинг, который используется под пайку. При этом виде соединения, оно получается неразъемным, весьма надежным и долговечным. Её выполняют, используя медный или оловянный припой. Процесс основан на капиллярном эффекте. Это явление обеспечивает равномерное распределение припоя по поверхностям, которые соединяются. Десятки лет именно пайка была основным видом для монтажа, хотя в последние годы выбор фитинговых соединений расширился.
  3. Пресс-фитинг, соединяющий элементы медного трубопровода, применяется очень редко. Для монтажа нужен специальный пресс, который стоит недёшево. Приемлем он только тогда, когда другим путём соединить трубы не предоставляется возможным.

В действительности, трубы из меди легко отрезаются и гнутся, монтаж фитингов – прост, а разводка систем в доме не занимает много места. Медные трубы в системах  отопления и водоснабжения ценят за долговечность, надёжность и стойкость к коррозии. К тому же, вода в такой системе предохраняется от различного рода негативных  воздействий. Зная эти моменты, потребители готовы приобретать дорогие медные трубы и фитинги, чтобы иметь трубопроводы экстра-класса.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
