Как сделать мангал из металла своими руками фото, схемы, чертежи и видео

Простая жаровня-барбекю за десять минут

Простейший способ создания жаровни, не требующий никаких строительных навыков и даже раствора для кладки кирпичей. Для его создания вам понадобится около ста кирпичей (хотя количество материала зависит от высоты будущего сооружения), лист из металла и решетка.

Размер двух последних должен быть примерно равным, а их ширина определяет ширину всей конструкции.

Сделайте кладку кирпичей прямо на сухую, таким образом, чтобы получившееся прочно стояло, а способ кладки будет напоминать детскую игру в кубики. Между двумя слоями кирпичей нужно расположить лист и решетку.

Готово! Можете наслаждаться приготовлением блюда без особых усилий и затрат.

Основные характеристики изделия

Главное требование – расположение шампуров со свободным пространством. Ширина «корыта» 12-18 см (под шампур). А длина коробки должна рассчитываться исходя из количества шампуров – в среднем 9 см на каждый. Высота размещения шампуров не больше 10 см, а глубина изделия до 25 см.

Единственным параметром для всех мангалов является высота стенок, которая обычно составляет 12-15 см. Все остальные параметры зависят от требований или желаний. Например, длина зависит от количества шампуров. Под них желательно сделать небольшие прорези, так удобнее готовить продукты. Ближе ко дну делаются отверстия для движения воздуха. Металл берется довольно толстый, в противном случае он быстро прогорит или поржавеет: для стационарных минимум 3 мм, а для переносных – максимум 2 мм.

Разборной мангалИсточник poluchi-teplo.ru

Высота ножек зависит от личных предпочтений пользователя. Если не любите наклонятся или планируете много жарить, тогда ножки в районе 80 см (в основном только у сварных стационарных моделей). Для переносных используются ножки не больше 30 см.

Как сделать мангал своими руками, чтобы он одновременно был красивым и долговечным. Конструкция у изделия достаточно простая, надо помнить об определенных нюансах:

  • глубина коробки – достаточно для необходимого количества жара, мясо не горит;
  • отверстия – воздух помогает поддерживать температуру и жар;
  • габариты – определяется в соответствии с размером шампура или сетки, должно быть достаточно жара по всей длине;
  • выемки – шампур можно класть как это требуется, равномерно обжаривая продукт;
  • поддон – защищает от выпадения углей, помогает в регулировке воздуха.

При создании изделия все эти характеристики определяются индивидуально.

Стационарный мангалИсточник polezniysayt.ru

Мастерим стационарные модели

Есть несколько способов. Они не очень сильно отличаются, но все-таки разница есть.

Способ первый: с минимумом сварных швов

Его можно использовать если у вас есть достаточно большой кусок металла, на котором поместится вся «развертка». В этом случае размечаете все выясненные выше размеры, вырезаете «лишние» углы. Потом места сгиба аккуратно подрезаете болгаркой: легче будет сгибать.

Далее, начинаем работать сварочным аппаратом. Для сварки металла 2-3 мм лучше всего подходит инверторные сварочные аппараты. Наверное, мангал — лучшее изделие для начинающего сварщика. Тут не нужна герметичность швов. Дырки даже приветствуются — через них будет поступать воздух для горения. Наложив четыре шва, получаем готовый короб мангала.

Если металл использован тонкий — 1,5-2 мм, дно и стенки может выгнуть. Чтобы этого не произошло, их можно усилить уголком или профильной трубой.

Далее осталось приварить только ножки. Они могут быть из уголков, или труб. Варианты разные, но оба можно использовать. Как приварить к металлическому мангалу ножки из труб смотрите на фото. Кстати, по такому же принципу можно сделать ножки у разборного мангала — подобрать диаметры так, чтобы они плотно входили. Или приварить ко дну гайки, а на гладкой арматуре соответствующего диаметра нарезать резьбу.

Еще один способ сделать ножки из уголков или профильной трубы. Тут все еще проще: привариваете в углах.

Способ второй: сварки много

Этот случай вам подходит, если у вас есть металл, но он в наличии небольшими кусками. Тогда просто нарезаете необходимые заготовки, а потом их свариваете. В этом случае, конечно, накладывать сварные швы нужно более качественно: их протяженность гораздо больше.

После того как короб собран, остается приварить ножки. Тут никаких отличий нет. Несколько вариантов описано выше.

Способ третий: на каркасе из уголков

От второго варианта отличается последовательность действий. Возможно, это более правильный способ: тут есть каркас, который не даст металлу выгнуться. Вообще, такой самодельный мангал получается более прочным. После последовательность работы такая:

  • свариваете каркас из уголков (на фото слева) или профильной трубы (на фото справа)
  • к нему привариваете дно, и после — стенки.

Ну, и если делаете мангал для себя, своими руками, может имеет смысл предусмотреть для комфорта столешницу и/или раму для укладки шампуров, как на фото ниже. Жаровня по верхнему краю усилена профильной трубой. Усиление сварено так, чтобы можно было вставлять «дополнения». Так что и столик и подставка под шампура — может вставляться или нет по желанию.

А для тех, кто любит все делать основательно, есть идея железного мангала под навесом. Замечательно сделано. Такой металлический мангал с крышей своими руками сделал начинающий сварщик. Этот проект он использовал для тренировки: учился варить инверторной сваркой. Очень хорошая идея, да и исполнение неплохое.

Основные элементы самодельного устройства

Стеклянный тамбур с прозрачной крышей

Чем покрасить мангал из металла

Если вас сильно смущает ржавчина на металле, вам придется счищать ее вручную. Желательно никаких химических средств не использовать, работать только щетками, шкурками. При желании его можно покрасить. Но краски должны быть термостойкими, а еще лучше — жаростойкими, потому что только они выдерживают температуру горения дров. Есть несколько вариантов:

  • термостойкая краска CERTA (Церта)  выдерживает до +900°С, есть другое название у той же краски ОС-82-03Т;
  • эмаль термостойкая Rust-oleum, может использоваться до +1093°С, матовая, бывает в белом, сером, черном цвете;
  • термостойкая эмаль ( краска) «КО-8101» выдерживает нагрев до +650°C, есть двенадцать базовых цветов;
  • эмаль термостойкая КО-8111 Термика  имеет также антикоррозионные свойства, выдерживает нагрев до +600°C.

Если хотите чтобы мангал был красивым, присмотритесь к кирпичным. Они создают прямо-таки монументальное впечатление. Даже самые простые.  На простых моделях можно и попрактиковаться.

Конструктивные особенности

Делаем мангал из металла с дымоходом и казаном своими руками под беседку

Если предполагается, что конструкция будет находиться в беседке, то нужно сделать дымоход. Для этого нужно знать некоторые особенности самостоятельного изготовления.

Чтобы определить высоту дымовыводящей трубы и ее сечения можно воспользоваться формулой, но она настолько сложная, что ее редко применяют. Легче площадь канала поделить на площадь топки.

На графике указываются труба с различным сечением.

Над металлическим сооружением для приготовления шашлыков, чаще всего устанавливают специальный дымосборник с дымоходом. Размеры рассчитываются в индивидуальном порядке. Нужно понимать, что на высоте около 5 см над шашлыком должен собираться дымок, который под действием тяги будет уходить в дымоходную трубу.

Закрепить дымовой колпак к крыше беседке можно самостоятельно. Мангал с казаном будет выступать в качестве отдельного сооружения, которое можно переносить при необходимости.

Существует множество вариантов крепления, которые отличаются механизмом изменения положения. Рассмотрим один пример с длинным болтом. Благодаря такому способу, колпак можно будет опускать при необходимости или поднимать.

Предварительно нужно сделать основание на крыше и закрепить гайку при помощи сварочного аппарата. А самому колпаку нужно приварить кольцо, диаметр которого чуть меньше головки длинного болта.

К колпаку нужно присоединить дымоход, высота которого над уровнем крыше должна быть не менее 50 см.

Под таким дымосборником можно установить мангал, с возможностью использования казана. Если вы обладаете опытом сварочных работ, то хорошим вариантом является такая модель.

Если такой возможности нет, то можно сделать простой мангал из автомобильных дисков. Этот вариант изготовления я описывал в одной из предыдущих статей.

Подводя итоги, можно сказать, что для изготовления металлического мангала нужны определенные навыки работы со сварочным аппаратом. В противном случае, рекомендуется сделать конструкцию из других материалов.

Монтаж мангала в беседке с казаном и коптильней

Комплекс мангал-казан с коптильней самый многофункциональный из рассмотренных вариантов. Он закрывает максимум потребностей в приготовлении пищи всевозможными способами. Учитывая, что такая конструкция, как правило, дополняется полками, шкафчиками, разделочным столом и мойкой, она требует достаточно много места, иногда более 4 м в длину.

Сведение всех составляющих комплекса и расположение в одну линию, с одной стороны, упрощает монтаж и дает возможность одновременно использования несколькими людьми.

С другой – ухудшаются эргономические показатели. Например, коптильня должна располагаться рядом с мангалом, так как у них общий вытяжной канал. При этом разделочный стол отодвигается дальше от шашлычницы, и им уже не так удобно пользоваться.

В других проектах коптильня вынесена в зону над мангалом, то есть на третий уровень, и к ней не так-то легко добраться. Если копчение – редкость, это не составляет особой проблемы. Но если коптильней планируют пользоваться часто – это не очень удобно.

Есть угловые, более компактные проекты.

Удобно, когда мойка «привязана» к казану, а коптильня находится по другую сторону от мангала. Ниже представлен достаточно продуманный проект для мангала из кирпича своими руками: чертеж со всеми размерами.

Чтобы возвести такой комплекс, необходим определенный опыт и знание некоторых «хитростей». Например, как проложить каналы из коптильни в общий дымоход, правильно выполнить топочные камеры, надежно закрепить поддувальные дверцы.

Строим стационарный мангал из кирпича своими руками по алгоритму, аналогичному предыдущим проектам:

  1. Кладка мангала по рядам.
  2. Кладка камер печи, мангала и коптильни.
  3. Установка дверей.
  4. Формирование дымоотводных каналов.
  5. Выполнение арки.
  6. Перекрытие печи, коптильни, мангала.
  7. Кладка дымосборника и трубы.
  8. Установка остального оборудования.
  9. Растопка.

Установка дверцы коптильни

Этапы возведения компактного комплекса и как построить мангал из кирпича своими руками смотрите в 3,5-минутной видео инструкции.

Компактный печной комплекс под навесом: мангал, барбекю, казан, коптильня, стол

Проектирование габаритов

Для изготовления из листового металла вспомните начальный курс трудового обучения по слесарным работам.

Для изготовления используйте чертежи мангала. Стандартных размеров нет, есть рекомендуемые, потому исходите из собственных соображений и логики.

В мангале должно размещаться необходимое количество порций, от этого зависит его длина, а ширина — от размера шампуров. Определившись с габаритами, ознакомьтесь с пошаговой инструкцией как сделать мангал, начертите эскиз и приступайте к работе.

  • Как сделать коптильню своими руками — чертежи, схемы, проекты и особенности постройки коптильни (145 фото и видео)

  • Декинг своими руками: виды террасной доски, технология монтажа. Поэтапный монтаж декинга из ДПК. Ошибки укладки

  • Какой выбрать замок на калитку — советы как правильно врезать или установить замок своими руками (105 фото)

Декоративная штукатурка своими руками из шпаклевки: как сделать и как наносить

Как сделать мангал своими руками

Практически любой подручный материал подойдет для изготовления мангала. Однако стоит изучить фотографии в интернете и опыт предыдущих мастеров. Это позволит выбрать наиболее подходящий вариант.

Из металла. Это самый популярный материал, используемый в изготовлении мангала. Все дело в его доступности и прочности. Обычно используется листовая сталь (черная или нержавеющая) толщиной от 4 миллиметров. Можно сделать подобный мангал из железа, он не будет уступать в технических характеристиках стальному мангалу.

Металл не горит, не плавится и не создает очагов возгорания. И это большой плюс.

Из газового блока или бочки. Многие мастера стремятся создать необычную конструкцию мангала. Для этого используют бочку или газовый блок. Мало того, что такую конструкцию очень просто изготовить. В результате вы получите интересный и многофункциональную модель с крышкой.

Даже при отсутствии необходимого материала, вы потратите на его приобретение небольшое количество денежных средств.

Кирпичный является самым популярным видом стационарного мангала. Такое приспособление будет выглядеть величественно и станет украшением вашей дачи. К тому же, пользоваться им можно круглогодично.

Мангал из кирпича, сделанный своими руками, вскоре подарит немало положительных эмоций.

Из подручных материалов. Если же вы не нашли материалы, упомянутые выше, то на помощь придут подручные средства. Например, кусок толстой металлической трубы можно поставить вертикально и разместить в ней сетку. Так же мангал можно изготовить из диска грузового авто и даже из барабана стиральной машины. К счастью, их очень просто сделать, достаточно просто положить сетку на барабан и разжечь угли. Некоторые любители шашлыка умудряются сделать мангал на основе чугунной ванны.

Уникальная особенность металлических мангалов заключается в том, что их можно с легкостью сделать самостоятельно.

Конструкция из бочки

Мангал с круглым днищем не работает так, как образец с прямоугольной жаровней. Это потому, что:

  • закругленные стенки отражают тепло назад на угли;
  • в середине угли быстро оседают, а по краям не успевают прогореть должным образом.

Поэтому просто распилить бочку пополам или вырезать в ней своими руками крышку для создания правильного мангала недостаточно. Проблему с чрезмерной осадкой углей можно решить благодаря устройству воздуховода. Есть два варианта его создания:

  1. Решетка для буржуйки. Ее ставят на днище. На ней угли будут лежать ровным слоем. Кроме этого под ней будет пространство с воздухом. Для притока свежего воздуха нужно сделать дырочки по центру днища.
  2. Уголок с размерами 85х85 мм. В нем нужно сделать несколько рядов дыр. Далее его приваривают к днищу. Дырки можно сделать под ним или в местах, где размещаются его концы.

При создании мангала из бочки нужно выдержать правило относительно оптимальной ширины. Заготовку следует обрезать не пополам, а на треть или четверть. Ширина образуемого среза должна равняться 25 см. В таком случае не соблюдается рекомендация касательно правильного расстояния между мясом и углями.

Однако испытательные эскизы показали, что шашлык получается очень хорошим. Объясняется это тем, что отраженные от стенок инфракрасные лучи создают дополнительный нагрев углей, и возникает более плотный поток горячего воздуха.

После изготовления жаровни, следующие действия таковы:

  1. Создание проемов под шампуры.
  2. Приварка шарниров и прикрепление крышки.
  3. Прикрепление ручки к крышке.
  4. Изготовление стоек.

Видео: как правильно выбрать цвет дверей и пола

История

народное голосование

Конструкция простейшего мангала из металла

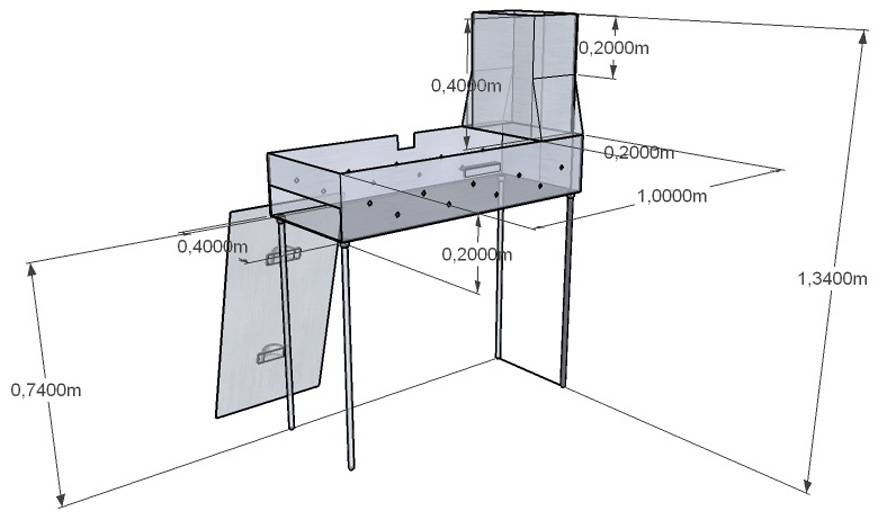

Ниже можно посмотреть чертеж разборного мангала, который изготавливается из листовой стали. Для него потребуется по две детали торца, боковины и днище. Кроме того, нужно предусмотреть 4 ножки — они могут быть из уголка 25х25 мм или же из трубы. Кроме того, понадобятся гайки для крепления и болты. Разборный мангал вряд ли удастся нарезать ровно с помощью болгарки. Лучше сделать заказ на металлообработку, чтобы в стационарных условиях вам вырубили из листа аккуратные и ровные заготовки.

Однако если вы решите сделать неразборный мангал из металла своими руками, то этот чертеж вполне подойдет. Детали нужно будет надежно приварить, хорошо, если в этом вам поможет еще один человек.

Для металлического мангала потребуется по две детали торца, боковины, днище и 4 ножки

Инструкция по сочетанию оттенков в одежде

Достоинства и расположение

Многие отдают предпочтение традиционным мангалам. Такой выбор обусловлен тем, что их можно легко переместить под крышу любого строения. Однако такой способ кажется простым, но на самом деле он может легко привести к пожарам. Да, и к тому же не каждая крыша может стать полноценным навесом. Безусловно, мангал с крышей выигрывает. Главное преимущество такой модели – это защита готовящихся блюд и того, кто их готовит. Причем крыша защищает не только от плохой погоды (дождя, снега), но и от слишком сильно палящего солнца. Еще один плюс мангалов с крышей – это возможность готовит шашлык в любое время года.

Несмотря на очевидные преимущества, есть у шашлычницы с крышей и явные недостатки. Самым основным из них можно считать высокую стоимость таких моделей. Особенно дорогими являются дачные мангалы с коваными элементами. Среди недостатков стоит отметить немобильность мангалов с крышей, к примеру, его не возьмешь с собой на пляж или на пикник в лес. Даже в пределах дачного двора не всегда удается передвигать такие мангалы. Конечно, высокую стоимость мангала с крышей можно скомпенсировать самодельной моделью. Ведь на самом деле такие мангалы несложно сделать своими руками.

Рубрики

Виды саморезов

Для работы с ГКЛ выбирают винт с конусной головкой. Она целиком утапливается в лист и не создает трудностей при последующей отделке. Виды шлицов – прямой, под крестик и внутренний шестигранник. Последние два – самые популярные.

Для дерева используются саморезы с крупной резьбой и с меньшей длиной. Шурупы по металлу отличаются более широкой шляпкой, диаметром, а также двумя видами головки – острой или в виде буравчика. Буравчик предназначен для сверления толстого металла.

Особняком стоят крепежи с покрытием из специальных соединений, увеличивающих прочностные характеристики. Оцинкованные изделия устойчивы к агрессивным средам. Иногда крепежи покрывают фосфатами. Они черного цвета и с повышенной жесткостью.

Длина саморезов, представленных на рынке, варьируется от 9,5 до 120 мм, а их диаметр – от 3,5 до 6 мм.

Какая основа материала в моде?

Определитесь с материалом

Классический вариант мангала очень прост по своей конструкции. Самый надежный вариант дачного мангала – это модель из железа или стали. Металлическая конструкция всегда более практичная и надежная по сравнению со стационарным мангалом из кирпича

Важно, чтобы для металлического поддона использовался прочный лист. Чем толще стальной или железный лист, тем дольше прослужит ваш мангал с крышей

Преимущества модели из металла:

  1. Очень проста в изготовлении. Вам даже не понадобится помощь – такой мангал может сделать самостоятельно один человек.
  2. Способность к мобильности. В теплые сезоны года конструкция может находиться на улице, а на зиму металлический мангал с крышей прячется в помещение. Например, в гараж.
  3. Термостойкость и пожаробезопасность. Железо или сталь – самые надежные и безопасные материалы.
  4. Недорого. Для обустройства мангала вы обойдетесь минимумом материала, инструментов и подручных средств.
  5. Внешний вид не портят дождь, снег, солнце, град.

Изготовление мангала по подготовленным размерам и чертежам

Прежде чем приступить к изготовлению мангала, необходимо определиться с его размерами. Зависит это от того, какую компанию планирует принимать хозяин. Если в качестве гостей только домочадцы (5-6 человек), то достаточно будет конструкции небольшого размера – 50 х 30 см – на 6 шампуров.

Прежде чем приступать к изготовлению мангала, определитесь с его размером

Когда хозяин готовится к шумной барбекю-вечеринке с большим количеством приглашенных (больше 10 человек), то длина мангала рассчитывается исходя из количества одновременно установленных на него шампуров. Габариты большого мангала для частного дома или дачи редко превышают 100 х 40 см. Ширина изделия зависит от длины используемых шампуров или приобретенной сетки барбекю.

Вторым по важности после выбора габаритов, является подбор материала. Идеально подходит сталь, толщина листа которой варьируется от 2-3 мм (стены) до 4-5 мм (для изготовления дна)

Ножки для мангала можно изготовить как из стальных уголков, так и из металлических прутьев.

Изготовление стационарного мангала

  1. Подготовив чертеж с указанными размерами на бумаге, его переносят на лист стали.
  2. Вырезают болгаркой стенки и дно для мангала.

    Нанесение разметки на металлический лист

  3. Если готовых уголков для изготовления ножек не оказалось, вырезают 4 полоски 5-7 см шириной и сгибают их пополам вдоль.
  4. Каркас мангала сваривают, создавая подобие ящика без крыши и прорезают неглубокие выемки для шампуров.
  5. Для естественного нагнетания воздуха в длинной стенке просверливают несколько отверстий на расстоянии 5-6 см друг от друга.

    Обязательно сделайте отверстия для усиления циркуляции воздуха

  6. Далее приваривают к собранному мангалу ножки.
  7. Для переноса такого мангала, на боковых стенках приваривают ручки.

Мангал готов. Для удобства приготовления блюд на мангале можно оборудовать конструкцию дополнительными полками и подставками. Иногда на часть большого мангала приваривают подставку для котелка или решетку для гриля.

Мангал и казан

Алгоритм работ во многом повторяет предыдущие проекты:

  1. Кладка основания.
  2. Формирование печки.
  3. Кладка опор под мангал и столешницу.
  4. Вывод трубы от печи в общий дымоход.
  5. Формирование проема под мойку.
  6. Перекрытие нижнего уровня.
  7. Кладка мангала.
  8. Оформление арки.
  9. Формирование дымосборника.
  10. Выведение трубы над крышей.
  11. Установка оборудования в жаровню и столешницу.

Особенность этого проекта, конечно же, печь. Этапы ее строительства:

  • фомирование дымоотводного канала;
  • обустройство топки из шамотного кирпича;
  • монтаж колосниковой решетки;

установка двух поддувальных дверок;

  • Дверцы поддувальные
  • Дверца нижняя
  • Надежное крепление дверцы
  • Установка дверцы на закладных
  • Дверца верхняя
  • Шнур базальтовый прокладывается вокруг дверцы для теплоизоляции

установка печного круга с кольцами.

Мангал из кирпича с казаном: порядовка, кладочные чертежи

Еще фото казан-мангалов:

Разборные и стационарные модели

Переносные полностью разборные мангалы можно также сложить компактно. Однако компактность будет хуже, чем у складных. Ведь схема предусматривает большие по размерам детали. При этом создатели используют стойки с высотой в 1 м. Они значительно больше аналогичных элементов складного мангала. Благодаря большим размерам и высоте разборные переносные мангалы создают большой комфорт во время приготовления шашлыка.

Частично разборные модели и их эскизы предусматривают возможность снятия ножек. Жаровня является цельной конструкцией.

Стационарные имеют большую массу, и их можно переносить только по внутреннему двору. Их отличает большое количество декорирующих красивых элементов. Многие из них являются коваными. Такие мангалы имеют почти такую, как у разборных конструкций, жаровню. Все остальные элементы красиво оформлены и зависят от фантазии создателя. Часто такие мангалы напоминают персонажей сказок, поезд, автомобили и любые другие предметы. Многие стационарные мангалы встроены в каркас с крышей.

Полезные советы

От выбора вида металла зависит долговечность мангала. Поэтому эксперты рекомендуют использовать жаропрочную сталь. Чугун по долговечности, надёжности, способности удерживать тепло соответствует всем требованиям, но для работы с ним необходимы профессиональные навыки. По поводу оцинкованной стали однозначного мнения нет. Одни считают, что она опасна, так как при высокой температуре возможно выделение вредных веществ. Другие полагают, что нагреть жаровню дровами до такой степени невозможно. С тем, что нержавеющая сталь самый лучший материал согласны все. Мангал, сделанный из неё, прослужит несколько десятков лет.

С места, где установлен мангал, нужно убрать сухую траву, ветки и прочий легковоспламеняющийся мусор, а рядом поставить ящик с песком. Если в конструкции использованы деревянные детали, они должны располагаться на расстоянии не менее 20 см от корпуса.  Чтобы дым не мешал отдыхать, рекомендуется установить вытяжку с короткой трубой. Она по площади равна мангалу и крепится к его корпусу.

При уходе за мангалом необходимо соблюдать следующие правила:

  • нельзя заливать угли водой, так как это приведёт к деформации металла;
  • потёки жира удаляются тряпкой с песком;
  • для защиты от неблагоприятных погодных воздействий нужно мангал регулярно смазывать растительным маслом.

Для изготовления металлического мангала не требуется высочайшая квалификация и дефицитные материалы. Возможно, что первый экземпляр получится кривобоким, но не надо опускать руки. Следующий мангал получится не хуже заводского.
