Как выбрать кран шаровой кран шаровый

Советы по монтажу и эксплуатации

Перед установкой крана следует протереть резьбу ветошью и очистить от пыли, стружек, грязи; старую резьбу следует прогнать плашкой – это очистит резьбу от ржавчины и осевших солей кальция и магния. Сначала кран примеряют – накручивают без ленты ФУМ и запоминают число витков. Направление наматывания ленты должно совпадать с направлением накручивания арматуры. Накручивают кран на то же число витков, что и при примерке. Минимальное число витков – 4. Затем таким же образом вкручивают сгон или накручивают гайку с другой стороны.

Систему заполняют водой и испытывают, если есть протечка, соединение придется раскрутить, добавить уплотнителя (ФУМ), закрутить и снова испытать.

Во время эксплуатации необходимо хотя бы один раз в месяц закрывать-открывать кран – это позволит снять с шара налет из солей. Нельзя затвор держать в частично открытом состоянии – это приводит к преждевременному изнашиванию затвора. Положение рукоятки должно быть или открыто, или закрыто.

Монтаж и правила эксплуатации

Устройство шарового водопроводного крана позволяет легко установить его самостоятельно там, где это требуется. Кран необходимо монтировать в таком месте, чтобы в процессе эксплуатации он не мешал и не подвергался механическим воздействиям.

Одновременно с тем к крану должен быть обеспечен беспрепятственный доступ на случай контроля работы, исправления устранимых повреждений и демонтажа при необходимости замены.

Монтаж запорного устройства производится на металлические или пластиковые трубы по следующему алгоритму:

Снимается старый кран (при его наличии), очищается резьба от остатков пакли и герметика.
Производится плотная намотка резьбового уплонителя.
Накручивается новое, подходящее по размеру запорное устройство

Обратите внимание, что резьба, на которую накручивается изделие, не должна быть гнилой, на ней должно быть не меньше четырёх витков. В противном случае необходимо менять всю трубу или её часть.

При монтаже водопровода с нуля, прежде всего, необходимо наметить место, где будет монтироваться кран. Затем труба отрезается в этом месте, делается соответствующая резьба, на которую накручивается запорное устройство.

У вас водопровод из металлопластиковых труб? О видах трубореза для такого трубопровода можно прочесть а другой нашей статье.

В обоих случаях перед монтажом нужно обратить внимание на стрелку, указывающую направление потока и обязательно соблюдать это условие. Перед тем как прикрутить кран рекомендуется обмотать резьбу ФУМ-лентой

Это обеспечит максимально надёжную герметизацию.

После установки необходимо проверить работоспособность запорного устройства. Для этого надо включить воду и проконтролировать, нет ли утечек, постепенного образования капель, подтёков. Также необходимо убедиться, что управлению краном ничего не мешает, т.е. рычаг или “бабочка” имеют свободный ход.

Для монтажа устройства методом приварки используется электросварка

В процессе сварки важно не повредить шаровой механизм и уплотнительные кольца

Сначала приваривается один патрубок, затем второй, при этом на вертикальных участках кран должен быть установлен в положении “закрыто”, а на горизонтальных – “открыто”.

Используя фитинг и контргайку шаровой кран можно установить не только на металлическую или пластиковую трубу, но и соединить им трубы из разных материалов

Эксплуатация шаровых механизмов не вызывает сложностей, они используются или в закрытом, или в открытом виде. Осуществлять регулирование водоподачи при помощи шарового крана теоретически можно.

Однако стоит учесть, что такой кран является, прежде всего, запорным устройством и слишком интенсивная эксплуатация приведёт к быстрому износу уплотнителей. Для регулирования потока лучше использовать смесители шаровой конструкции или игольчатый вентиль, если смеситель установить невозможно.

Нельзя устанавливать бытовые краны там, где по трубам проходит техническая вода, содержащая твёрдые примеси, т.к. они быстро повредят уплотнительные кольца, выводя запорное устройство из строя.

Перед покупкой шаровых регулирующих кранов для устройства водопровода необходимо свераться с планом и определить, сколько проходных и поворотных штук потребуется

Кран для водопровода

Назначение

В произвольных сетях водоснабжения – центральных, локальных либо автономных – используется запорно-регулировочное оборудование. Наиболее распространенным видом для того чтобы оборудования есть кран для водопровода.

Устройство предназначено для осуществления пропускной регулировки способности и функций напора трубопровода методом трансформации площади сечения просвета канала трубы.

Изделия смогут делать две главные функции:

  1. Запорная функция. Арматура имеет два положения – «открыто» и «закрыто», и помогает для перекрытия либо отпирания канала трубы. По большей части запорные краны имеют малый и шаровое исполнение угол поворота рукоятки;
  2. Регулировочная функция. Тут закрытое и открытое положение – это крайние точки, и устройство разрешает плавно изменять сечение просвета между этими крайними положениями. Такие краны употребляются на мойках и раковинах, а также в канальном выполнении. Смогут иметь разные конструкции.

Запорную и запорно-регулировочную арматуру устанавливают на вводах магистральных труб на объект, в каждое отдельное помещение, на местах пересечений и разветвлений, до и по окончании оборудования учёта и сантехнических приборов, перед и по окончании насосного оборудования, на точках водозабора.

Такое массовое применение разъясняется тем, что сантехническое оборудование довольно часто выходит из строя и требует ремонта, помимо этого, довольно часто производятся профилактические мероприятия, требующие отключения подачи воды. Посредством запорной арматуры возможно отсечь участок сети либо прибор от системы и нормально его заменить без слива воды.

разновидности и Устройство

Классификацию устройств возможно вести по различным параметрам.

Для начала направляться поделить их по назначению:

  • Изделия для бытовых потребностей. Это привычные всем смесители на ваннах и умывальниках, кухонные устройства и т.д.;
  • Для хозяйственных потребностей. Это краны, устанавливаемые на конец трубы для подключения поливочных шлангов, комплекта воды и других аналогичных потребностей. Смогут быть шаровыми либо вентильными;
  • Для потребностей системы водоснабжения. Эти устройства встроены в систему и имеют муфтовое выполнение (значительно чаще). За редкими исключениями это шаровые краны.

Для бытовых потребностей применяют не простые конструкции, а смесительные. Они разрешают регулировать не только напор, но и температуру воды методом смешивания тёплого и холодного потоков в различных пропорциях.

Тут вероятны такие варианты решений:

  1. Двухвентильные. Смеситель имеет два отдельных вентиля на тёплую и холодную воду. Регулировка производится обоими барашками;

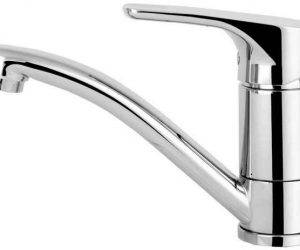

  2. Однорычажные либо хирургические. На смесителе установлена одна рукоятка, которая регулирует напор и пропорцию смеси;
  3. Автоматические. Смеситель представляет собой трехходовой клапан с термостатом, а открывание производится простой керамической буксой либо сервоприводом по команде датчика перемещения. Такие конструкции пока отличает через чур большая цена.

Существует четыре типа конструкций: червячные, шаровые, керамические вентильные буксы и керамические рычажные картриджи для смесителя.

Первые морально устарели и фактически не употребляются, поскольку они наименее надежны и требуют нередкой замены резиновых прокладок.

Шаровые конструкции устроены легко: в корпусе муфты установлена шарообразная пробка с осевой прорезью, которая хорошо прилегает седлу, в котором она находится. К шару присоединен шпиндель. Посредством шпинделя мы можем развернуть пробку или прорезью к просвету канала, или стороной без прорези.

В керамических запорных механизмах употребляется тот же принцип, лишь перемещается не шар, а одна пластина по отношению к другой. Керамические буксы, как и картриджи, отличаются высокой надежностью, плавным ходом, негромкой работой. Но они чувствительны к качеству воды и требуют установки фильтров очистки.

Хозяйственные краны в большинстве случаев устроены несложнее – они не имеют смесителя и являются несложный корпус запорным механизмом вентильного типа. В современных моделях установлен шаровый механизм либо керамическая кран-букса, червячные вентили неспешно вытесняются с рынка.

Нужно заявить, что шаровые и вентильные механизмы употребляются не только в водопроводных сетях: они стоят на всех видах труб, исходя из этого довольно часто клиент не имеет возможности осознать, чем отличается газовый кран от водопроводного. Конструкции у них однообразные, отличаются лишь материалы и кое-какие нюансы.

Рейтинг лучших производителей шаровых кранов

Кран шаровый STOUT SVB-0007 муфтовый (ВР/НР), латунь для бытовой техники

Мне нравитсяНе нравится

Модель подходит для установки в дома и квартиры. Устройство имеет защитное покрытие, предотвращающее окисление. Ручка усиленная, легко управляется, в крайнем положении издаёт характерный щелчок.

Назначениедля воды
Тип ручкибабочка
Макс. температура, градусы150
Тип конструкцииполнопроходная
Пол какое соединениемуфтовое ВР/НР
Из чего сделан корпуслатунь
Тип уплотнителяPTFE
Цена, руб.570

Плюсы и минусы

подходит для подсоединения бытовой техники
прочный корпус
надёжность,
долговечность
минимальный показатель температуры составляет минус 20 градусов

не везде можно приобрести

Bugatti New Jersey 912 муфтовый (ВР/ВР), латунь

Мне нравится2Не нравится

Арматура подходит для трубопровода с горячей и холодной водой. Может монтироваться в системы подачи питьевой и технической жидкости, сжатого воздуха.

Назначениедля воды
Тип ручкибабочка
Макс. температура, градусы120
Тип конструкцииполнопроходная
Пол какое соединениемуфтовое ВР/ВР
Из чего сделан корпуслатунь
Видпрямой
Цена, руб.250

Плюсы и минусы

ремонтопригодность
никелированное покрытие
уплотнительное кольцо из каучука
можно использовать для водопровода и отопительной системы

существенных нет

GEKON GK 559 муфтовый (ВР/НР), латунь, с накидной гайкой

Мне нравитсяНе нравится

Конструкция имеет тип резьбы 1/2F-американка. В комплект входит четыре прокладки. Модель подходит для монтажа в водопроводную и отопительную систему.

Назначениедля воды
Тип ручкибабочка
Макс. температура, градусы180
Тип конструкцииполнопроходная
Пол какое соединениемуфтовое ВР/НР
Из чего сделан корпуслатунь
Видпрямой
Опцииимеется накидная гайка
Цена, руб.399

Плюсы и минусы

высокое качество материала и сборки
долговечность
антикоррозийное покрытие

минусов нет

Кран шаровый угловой Tim BL58 муфтовый (НР/НР), латунь для бытовой техники

Мне нравитсяНе нравится

Минимальная температура составляет минус 10 градусов. Модель предназначена для выполнения угловых соединений.

Назначениедля воды
Номинальный диаметрДу 15 (1/2″)
Тип ручкирычаг
Макс. температура, градусы90
Тип конструкцииполнопроходная
Пол какое соединениемуфтовое НР/НР
Из чего сделан корпуслатунь
Видугловой
Цена, руб.179

Плюсы и минусы

доступная цена
простое устройство
прочный корпус

ограниченное применение
допускается использование при соответствующих показателях номинального давления.

ЗУБР 4-51533-PA муфтовый (ВР/ВР), полипропилен

Мне нравитсяНе нравится

Уплотнитель шара выполнен из PTFE. Запорное устройство выдерживает номинальное давление Ру 16.

Назначениедля воды
Тип ручкирычаг
Макс. температура, градусы75
Тип конструкцииполнопроходная
Пол какое соединениемуфтовое ВР/ВР
Из чего сделан корпусполипропилен
Видпрямой
Цена, руб.654

Плюсы и минусы

лёгкий вес
простое устройство
несложный монтаж

высокая цена.

Оптима SOFFH муфтовый (ВР/ВР), латунь

Мне нравитсяНе нравится

Затвор изготовлен из прочной стали, материал уплотнителя – PTFE. Устройство работает в системах с рабочим давлением 16 бар.

Назначениедля воды
Тип ручкирычаг
Макс. температура, градусы80
Тип конструкцииполнопроходная
Пол какое соединениемуфтовое ВР/ВР
Из чего сделан корпуслатунь
Видпрямой
Цена, руб.246

Плюсы и минусы

ремонтопригодность
надёжность
доступная цена

при длительном застое шар залипает

СТМ CWFFH муфтовый (ВР/ВР), латунь

Мне нравитсяНе нравится

Затвор арматуры изготовлен из латуни, уплотнитель – из PTFE. Рычаговая ручка легко открывает кран. При необходимости изношенный элемент можно отремонтировать.

Назначениедля воды
Тип ручкирычаг
Макс. температура, градусы150
Тип конструкцииполнопроходная
Пол какое соединениемуфтовое ВР/ВР
Из чего сделан корпуслатунь
Видпрямой
Цена, руб.290

Плюсы и минусы

никелированное покрытие, защищающее от окисления
прочность и надёжность
ремонтопригодность

низкая стойкость к гидроударам

Итоговая таблица рейтинга

Bugatti New Jersey 912 муфтовый (ВР/ВР), латунь
2

STOUT SVB-0007 муфтовый (ВР/НР)

GEKON GK 559 муфтовый (ВР/НР), латунь, с накидной гайкой

Кран шаровый угловой Tim BL58 муфтовый (НР/НР)

ЗУБР 4-51533-PA муфтовый (ВР/ВР), полипропилен

Оптима SOFFH муфтовый (ВР/ВР)

СТМ CWFFH муфтовый (ВР/ВР)

Если вы купили некачественное изделие, как осуществить ремонт шарового крана для воды?

Типичные поломки шаровых кранов для воды:

  • Слабый напор воды, текущей из крана;

  • Подтекает вода из смесителя;

  • Температура воды регулируется неправильно.

Давление воды может быть снижено из-за засорения в самом запорном элементе. Для профилактики рекомендуется поставить фильтр перед смесителем, а лучше в начале всей системы, еще на входе в дом.

Герметичность шарового крана для воды, как правило, нарушается из-за засора между запорным элементом и прокладками внутри картриджа. Для этого достаточно даже маленькой песчинки.

В случае такой поломки надо разобрать смеситель и произвести очистку. Если этого не сделать, прокладка деформируется и ее придется менять.

Трудности с регулированием температуры воды при помощи крана появляются, как правило, если одно из отверстий на смесителе засорено фрагментами прокладки или песком.

Если не получается понять причину неисправности, надо заменить конструкцию. Чаще всего это приходится делать, когда был куплен самый дешевый кран или смеситель. Такие изделия выполнены из силумина, дешевого материала с невысокой прочностью. Он может крошиться даже при небольшой механической нагрузке. Помните, что скупой платит дважды.

Гораздо практичнее один раз купить качественный товар, чем менять или чинить дешевый смеситель.

Чтобы произвести ремонт самостоятельно, нужны:

  • Утконосы;

  • Плоскогубцы;

  • Полая отвертка;

  • Прочная ткань;

  • Специальное жидкое средство для быстрого удаления ржавчины;

  • Силиконовая смазка для сантехнических целей;

  • Торцевой шестигранный ключ;

  • Разводной ключ;

  • Молоток;

  • Комплектующие (в зависимости от типа поломки).

После того, как у вас под рукой окажется все необходимое, воспроизведите следующий алгоритм действий:

  • Перекройте воду до крана, как холодную, так и горячую.

  • Выкрутите винт, удерживающий поворотный рычаг смесителя. Затем снимите этот элемент, немного покачивая его из стороны в сторону.

  • Когда вы снимете рычаг, то увидите резьбовую часть изделия. Ее надо открутить отверткой, поворачивая по часовой стрелке.

  • (Будьте аккуратны с водопроводными шлангами: их легко повредить при повороте крана).

  • Плоскогубцами удалите купол смесителя и снимите элемент из пластика.

  • В случае протекания осмотрите уплотнительный материал. Он может износиться или забиться накипью или песком. Очищайте уплотнитель аккуратно, чтобы избежать его повреждения.

  • Выньте шаровой элемент из крепежа, в случае повреждения замените его на новый.

  • Демонтируйте уплотнители, фиксирующие поворотную часть. Это легко сделать плоской отверткой с тонким жалом.

  • Поврежденные или поменявшие форму прокладки нужно заменить на новые.

  • Осмотрите и ощупайте пружины, при потере упругости замените и их.

Это типичная схема ремонта шарового крана для воды на кухонной мойке или в ванной. Собирайте в обратном порядке. На все уплотнители нанесите подходящую смазку тонким слоем.

Узнайте, чем покрыт ваш смеситель, так как производители могут использовать разные составы. Применение другой смазки снова приведет к неисправности крана.

Выполняйте ремонт шарового крана для воды внимательно, осматривая каждую часть конструкции.

Особое внимание обратите на наличие инородных частиц в поворотной части и на прокладках.

Когда завершите сборку, проверьте герметичность соединений и испытайте кран, включив воду. Если нет протечки, температура регулируется хорошо, давление воды в норме, значит ремонт проведен качественно.

Однако можно действовать иначе и сразу купить качественное изделие. Например, как популярный бренд можно привести фирму AQUALINK, которая продает различные конструкции для сантехники и имеет широкий ассортимент шаровых кранов для холодной и горячей воды. Кроме того, в каталоге предусмотрены различные комплектующие. Использование продукции от одного производителя позволяет добиться надежности и работоспособности всей системы.

Приобретение подобных товаров – дело не простое, поскольку часто приходится исследовать множество магазинов, сомневаясь, на каком же товаре остановить выбор.

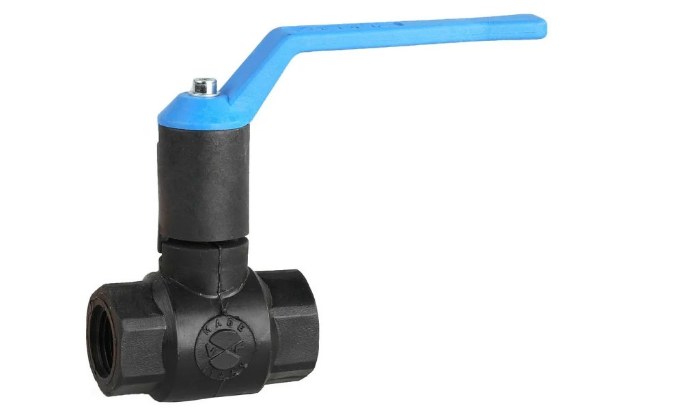

Что собой представляют шаровые краны для водопровода

Шаровой кран используется в водопроводе, чтобы перекрыть движение холодной и горячей воды, теплоносителя в отопительных системах, сжатого воздуха, жидкого углерода и других газов в специализированных трубопроводах. Шаровые краны устанавливают и в технологических магистралях, по которым перегоняют различные жидкости, не влияющие на материалы, из которых он изготовлен.

Шаровые краны идеально подходят для монтажа в квартире, когда требуется создать разъемное соединение. При этом разобрать такой узел несложно. Как правило, в квартирах шаровой кран устанавливают на водопроводных системах как основной кран на отводе стояка. Но есть и ограничения: шаровой кран нельзя применять как регулирующую арматуру.

Шаровые краны – это современный тип арматуры для водопровода. У такого крана регулирующая часть имеет сферическую форму, что легко увидеть, взяв его в руки. Если повернуть ручку, то внутри будет видно, как двигается стальная шаровидная задвижка, которая имеет отверстие, позволяющее перекрывать и открывать доступ воде.

Когда задвижка стоит в открытом положении, то вода движется через нее свободно. При повороте ручки, шар поворачивается, тем самым перекрывая поток воды в трубе.

Шаровые краны – не инновационное изобретение, конструкция крана была придумана больше 100 лет назад, но она регулярно совершенствуется и модернизируется. Например, первые виды шаровых кранов не имели достаточной плотности в местах соприкосновения шара и седла корпуса. Современные модели шаровых кранов для водопровода практически лишены конструктивных недостатков.

Улучшить конструкцию шарового крана помогли появившиеся полимерные материалы, которые используются для изготовления некоторых внутренних элементов. Фторопласт и синтетический каучук, из которого изготавливается седло корпуса, обеспечивают шаровому крану прекрасную герметичность. К тому же современные материалы облегчают процесс управления краном.

Как правило, диаметр водопроводной трубы, на которую устанавливается шаровой кран, и диаметр отверстия самого крана – совпадают. Когда шаровой кран открыт, то гидравлические потери находятся на минимальном уровне, что является еще одним преимуществом устройства.

Итак, суммируем положительные качества шарового крана для водопровода:

  • прекрасная герметичность и отличная прочность;

  • компактность;

  • простая конструкция, которая исключает застойные зоны;

  • удобство в использовании;

  • подходит не только для жидкостей, но и для вязких суспензий, шлама и т. д.

При этом у шарового крана есть и недостатки. Например, данное устройство не подойдет для выполнения регулировочных функций. Стремительно сокращается срок службы шарового крана для водопровода, если через него проходит жидкость, содержащая какой-либо абразив. Если в шаровом кране седло сделано из пластмассы, то максимальная рабочая температура проходящего потока не должна превышать 200 °С.

Затвор шарового крана имеет класс герметичности «А». Как отечественные, так и зарубежные производители заявляют гарантированный срок функционирования в 30 лет, при этом ресурс циклов составляет минимум 2 500 раз, а наработка на отказ – 55 000 раз, в зависимости от типа устройства.

Для шаровых кранов устанавливается интервал рабочих температур от -20 °С до +180 °С, что делает это устройство исключительно пригодным для бытовых нужд.

Из каких материалов изготавливаются составные части шарового крана:

  • на изготовление корпуса идет никелированная латунь, обработанная методом горячей штамповки;

  • затворный шар изготавливается из такой же латуни, но покрытой хромом;

  • седельные кольца изготавливают из тефлона, в который добавлен углерод и термоприсадка;

  • гайка, которая крепит рукоятку, выполнена из никелированной стали;

  • контрящее кольцо выполнено из ПВД;

  • барашковая ручка, которую еще именуют «бабочкой», изготовлена из алюминия;

  • шток или шпиндель выполняются, как и корпус, из никелированной латуни.

Продаются также модели шаровых кранов, которые имеют соединения с фланцем, а также дополнительные монтажные комплекты. На эти устройства можно установить электро- или пневмопривод.

Ниже мы подробно рассмотрим, как правильно выбрать и купить шаровой кран для водопровода, а также какие конструктивные особенности влияют на его работу.

Читайте материал по теме:
Шаровые краны для воды: виды, применение, выбор

Преимущества и недостатки шаровых кранов

Шаровые краны очень популярны в самых различных сферах хозяйства. Они считаются надёжными запорными устройствами, входят в состав системы водоснабжения городской квартиры и частного дома.

Кроме надёжности и простоты конструкции изделия такого типа имеют много других преимуществ:

  • большой рабочий ресурс, длительный срок эксплуатации;
  • редко ломаются, легко ремонтируются;
  • высокая степень герметичности, при правильной установке полностью отсутствуют протечки;
  • удобное использование, для перекрытия водного потока достаточно поворота или нажатия рычага;
  • огромный ассортимент размеров и типов;
  • простота монтажа, можно установить своими руками не привлекая специалиста-сантехника.

Смеситель с шаровым механизмом избавит своих владельцев от трудоёмкой и частой замены прокладок, а также проблем с утечкой воды, которые так часто встречаются у устаревших вентильных кранов.

Шаровые смесители очень редко выходят из строя, основной причиной поломки является жёсткая вода, поэтому производители рекомендуют устанавливать водопроводные фильтры в системе водоснабжения

Устройство и принцип работы

Корпус запорного приспособления представляет собой отрезок трубы, расширенный в средней части. В расширении установлено седло из уплотнительного материала, внутри которого находится главный элемент – шар, он же затвор или пробка.

Шар может свободно вращаться внутри седла. В запорной арматуре у него только одно сквозное отверстие.

В регулирующих устройствах и кранах, перенаправляющих поток, могут быть 2 или 3 отверстия. Если кран служит для регулирования напора горячей или холодной воды, то отверстий два, если устройство является смесителем, то отверстий три.

Шаровой кран приводят в действие поворотом рычага, к которому через шток присоединен шаровой затвор с отверстием. Разворачивая отверстие относительно оси трубопровода, мы открываем/закрываем проход среде или пропускаем ее частично

Принцип работы очень прост: когда ось отверстия в шаре оказывается совмещённой с осью корпуса крана, из него начнёт поступать вода.

Т.е. когда пробка развернута так, что ее отверстие совпадает с направлением трубопровода, как бы продолжая его. В этой позиции поток жидкости, пара, газа проходит по трубопроводу, в том числе через кран, свободно.

При повороте шарового затвора на 90º проход для воды, пара, газа перекрывается той стороной, на которой нет отверстий. В этой позиции течение среды полностью останавливается, потому что она упирается в сплошную стенку затвора.

Однако этим простым приспособлением можно и регулировать параметры потока. При повороте на 45º, к примеру, течение будет перекрыто лишь наполовину.

Для управления шаром используется шток, соединённый с рычагом. По обеим сторонам штока располагаются уплотнительные кольца. Отверстие в корпусе, через которое проходит шток, так же оснащено шайбой и уплотнительным кольцом.

Шаровой однорычажной смеситель оснащен затвором с двумя отверстиями для пропуска холодной и горячей воды и еще одним отверстием для выхода смешанной струи

Краны шарового типа изготавливаются из латуни или различных марок стали. Латунные устройства считаются более надёжными, срок их службы превышает 10 лет. Изделия из стали очень редко применяются в быту, в основном используются для промышленных трубопроводных систем.

Совсем недавно производители стали выпускать краны, корпус которых выполнен из высокопрочного пластика. В отличие от латунных, такие устройства не подвержены коррозии, стоят значительно дешевле.

Единственный недостаток пластиковых изделий заключается в том, что их нельзя использовать для горячей воды.

Все уплотнительные кольца выполнены из резины высокой плотности, это самые “слабые” места крана, которые становятся причиной протечек, но легко заменяются при помощи обычного ремкомплекта

Эти краны получили наибольшее распространение в быту. Особенностью их конструкции является то, что шар не связан жёстко со штоком и может двигаться под действием воды, прижимаясь к уплотнительному кольцу, таким образом герметизируя кран.

Плавающий шар используется в механизмах, номинальный размер которых не превышает 20 см. Такие устройства устанавливаются в системах внутреннего водо- и теплоснабжения. Практически во всех бытовых смесителях отечественного и импортного производства также установлен плавающий шаровой механизм.

Исполнение корпуса кранов с плавающим шаром может быть как сварным, так и разборным. Уплотнительные элементы могут быть различной жёсткости. Небольшие бытовые устройства обычно являются разборными и имеют мягкие уплотнители.

Краны с плавающим затвором устанавливаются на магистралях диаметром до 200 мм с постоянным движением рабочей среды. Шар под напором среды прижимается к уплотняющим кольцам, герметизируя арматуру

Есть краны, в которых запорный элемент зафиксирован на оси штока, а уплотнения прижимаются к шару при помощи стяжных болтов или пружин. Для облегчения закрывания/открывания цапфа оснащена подшипниками.

Данная конструкция является самой надёжной, но ввиду высокой стоимости используется в быту крайне редко и обычно на самых ответственных участках системы водоснабжения.

Возможные неисправности

Наиболее часто наблюдается протечка в муфтовом соединении, что в первую очередь связано с некачественной герметизацией стыка при проведении установочных работ. Устранить проблему можно путем замены уплотнителя, но для этого придется осуществлять разборку.

Утечка жидкости также может происходить из-под накидной гайки. В этом случае можно предположить, что уплотнительная прокладка повреждена. После проведения ее замены обычно изделие функционирует исправно.

Если течет непосредственно из-под штока, то с большой долей вероятности можно говорить об износе сальникового уплотнителя, а значит, потребуется полная замена крана.

Устройство водопроводного крана

1) Кран водопроводный с одним вентилем. Они отличаются простотой своей конструкции, обладают качеством надежности при эксплуатации. Эти устройства могут использоваться в кранах для подачи холодной и горячей воды.

Корпуса таких кранов изготавливаются из латуни или меди. Механизм удержания воды имеет вид крана-букса керамического вида или червячного.

В устройствах с червячным видом применяется основное правило возвратно-поступ ательного перемещения. Основной и частой поломкой таких кранов является выход из строя резиновой прокладки, которая легко подлежит замене.

Водопроводный кран-букса из керамики заключается в наличии пластин. Одна из них зафиксирована жестко, а другая осуществляет вращения под действием вентиля. Краны обладают свойством длительной работоспособност и, благодаря высокой устойчивости керамики к истиранию. Кроме того, эти устройства дороже, чем червячные. Излив, часто отливается одним блоком с корпусом.

Устройства, имеющие один вентиль, позволяют управлять только одним из видов подачи воды, либо горячей, либо холодной.

2) Двухвентильные устройства. Для этих смесителей применяются краны-буксы, управляемые двумя вентилями. Каждый вид воды проходит через отдельные механизмы ее удержания.

Ремонт этих устройств иногда заключается также в замене прокладки, но приходится в некоторых случаях заменять кран-букс.

Виды этих смесителей довольно часто используются на кухне и в умывальниках в ванной комнате. Для применения их непосредственно в ванной требуется еще одно отверстие, чтобы подключить шланг для душа. Вся структура устройства дополнена еще одним переключателем для регулирования потоков воды.

3) Однорычажные устройства. Они удобны при использовании и представляют собой вид шарового смесителя. Главным элементов в структуре этого смесителя является картридж, способный выполнять движения во все стороны. Для его управления применяется рычаг, регулирующий объем подачи воды, а также ее температуру. У картриджа имеется три отверстия, в два из которых поступает вода горячего и холодного вида, а в третье отверстие осуществляется поступление потока воды к изливу в смешанном виде и с желаемой температурой.

Корпус устройства имеет толщину металла более 2 мм и подлежит ремонту в домашней обстановке. Он заключается в замене испорченного картриджа путем разбора самого устройства

При этом следует обратить внимание на то, что модели картриджей бывают разными, поэтому при приобретении нового варианта необходимо его сравнить с использованным устройством. Также, выполняя выемку картриджа обязательно надо запомнить расположение его в корпусе, чтобы в последующем выполнить правильную установку нового устройства

4) Устройства с термостатом. Развитие инновационных технологий позволяют совершенствовать использование смесителей на предмет удобства и простоты. В последнее время популярными моделями стали устройства, обладающие термостатами. Существенное отличие от стандартных смесителей заключается в наличии в нем термического элемента, осуществляющего функции регулирования течениями воды, при ее доведении до требуемой температуры. В наружной части устанавливается специальная ручка, позволяющая установить желаемый температурный показатель воды. Ее поступление на излив, регулируется отдельным рычагом. Эти устройства довольно удобные при эксплуатации, когда регулируется лишь давление подачи воды, в то время когда ее температура задается заранее.

5) Сенсорные устройства. Кран такого типа нашел свое применение в санитарных узлах крупных организаций. Смеситель оснащен специальным фотоэлементом, включающим подачу воды при поднесении рук к крану, и прекращает ее подачу после убирания рук от крана. Устройство экономически выгодное и выдерживает все гигиенические нормы. Температура воды и ее напор регулируются специальным установленным штоком, размещенным на корпусе смесителя. Есть модели, в которых температура устанавливается с помощью пульта, обеспечивающего регулирование нагрева воды, а также с использованием температурного датчика, находящегося в корпусной структуре крана. При этом устройство оснащается электронным управляемым блоком.

Сенсорные устройства наиболее часто используются в организациях с массовым числом посетителей.

Как поменять картридж в смесителе в ванной?

Для чего нужен аэратор в смесителе?

Как установить смеситель на раковину?

Особенные модели

Помимо классических вентильных устройств сейчас широко применяются более современные краны:

  1. С термостатическим принципом действия;
  2. Сенсорные.

В термостатических устройствах к запорному механизму подключен термостат. Он бывает с вентилями (для бытового использования) и без них (для применения в общественных местах). При установке задается нужная температура воды, по инструкции или собственным предпочтениям, и, далее, по мере использования она не меняется. При необходимости можно будет поменять настройки.

Фото — модель с термостатом

Устройство сенсорных моделей не требует прикосновения к ручкам или вентилям. Они оснащены инфракрасным индикатором активного типа действия, который постоянно мониторит пространство вокруг раковины. Если поднести к нему руки – запорный механизм отомкнется и польется вода определенной температуры (опять же за счет установленного в изливе термостата).

Видео по теме:

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий

Adblock
detector
