Кран Маевского: характеристика и порядок эксплуатации

ООО «Топ Хаус»

Устройство и фото крана Маевского

Конструкция Маевского представляет собой игольчатый воздушный клапан и состоит из винта и металлического корпуса, плотно прилегающих друг к другу. Прибор воздухоотведения обычно изготавливается из латуни, отличающейся устойчивостью к коррозии. Само затворное устройство стальное, а кожух выполнен из прочного пластика. В некоторых разновидностях прибора корпус может поворачиваться по горизонтали.

Технические характеристики КМ

Игольчатый клапан приводится в движение запорным винтом. Винт можно регулировать отвёрткой с крестовиной или вручную, в зависимости от модели.

Современные клапаны дополнительно оснащаются специальным ключом, который значительно упрощает процесс регулировки устройства. Особенно удобен этот ключ при регулировке прибора, расположенного в углу или в другом труднодоступном месте.

Устройство КМ с ручной регулировкой

Установка крана

Изучив технические характеристики крана Маевского и сопоставив их с параметрами отопительной сети, можно приступать к установке. Но какое количество изделий надо купить и куда их ставить? Здесь есть несколько рекомендаций:

  • в отопительных приборах при заполнении сети воздух скапливается всегда. Отсюда и рекомендация – ставить воздухоотводчики на каждую батарею;
  •  П-образные компенсаторы и байпасы, обращенные петлей вверх, также могут накапливать воздух. Здесь более подходящим вариантом будет клапан Маевского, встроенный в шаровой кран;
  • иногда в технических помещениях ставят самодельные регистры или змеевики, сваренные из стальных труб. Тут воздухосбрасыватель тоже нужен;
  • прочие элементы системы, размещенные в самых высоких точках.

Следует отметить, что в наивысших точках вертикальных стояков, около котла и в коллекторных распределителях теплых полов необходимо устанавливать автоматические воздухоотводные клапана. Данные устройства удаляют воздушную смесь из системы без вмешательства человека, в автоматическом режиме. Их применение обусловлено тем, что в некоторых местах постоянно присутствует опасность образования воздушных пробок и устранять их вручную затруднительно.

Такие воздухосбрасыватели также получили название «автоматический кран Маевского», так как выполняют ту же функцию, хотя конструктивно отличаются от ручных устройств, описанных выше. Изделие состоит из корпуса, внутри которого находится поплавок. Последний механически связан с игольчатым клапаном посредством рычага. Камера, где расположен поплавок, имеет вертикальную ориентацию в пространстве, а отверстие для теплоносителя находится в ее дне.

В нормальном режиме камера заполняется водой, а принцип работы автоматического крана заключается в том, чтобы реагировать на понижение ее уровня. Когда вода уходит, вытесняемая воздухом, поплавок опускается и рычагом открывает игольчатый клапан. Воздушная смесь покидает камеру под давлением теплоносителя, его уровень снова поднимается, а клапан – закрывается.

В действительности установить кран Маевского или автоматический воздухоотводчик довольно просто. Когда система смонтирована из полимерных труб, то для врезки прибора надо поставить один дополнительный фитинг и вкрутить в него кран. Несколько сложнее это сделать со стальными трубами, здесь понадобится слесарный инструмент, а возможно, и сварочный аппарат. Всего же проще поставить устройство для выпуска воздуха из радиаторов, для этого всего лишь нужно вкрутить его в верхнюю пробку, перекрывающую горизонтальный канал последней секции. При этом кран располагают со стороны, противоположной подключению радиатора к подающему трубопроводу.

Автоматический кран Маевского

Хотя, автоматический кран – это по определению не Маевский, но во многих случаях он более удобен, чем классический вариант.

У него совершенно иная, более сложная конструкция. Вместо болта здесь целая система с поплавком, пружиной и жиклёром (отверстие расположено в нижней части прибора). Поплавок призван реагировать на уменьшение уровня теплоносителя. Опускаясь вниз, он приотворяет игольчатый клапан, и воздух выходит наружу.

Особенности автоматической версии:

Принцип работы крана маевского служит в стравливании воздуха из системы отопления или системы горячего водоснабжения. В процессе циркуляции воды по системе отопления, а также во время длительного простоя в ней накапливается воздух, который в результате и образует воздушные пробки. Чаще всего они образуются в местах, где низкое давление или маленькая скорость воды. В результате не греют, и в этих местах происходит коррозия металла.

Проще говоря, кран Маевского — это воздухоотводчик. В нём используется такой механизм, как запорный клапан игольчатого типа. Клапан перемещается специальным ключом либо отвёрткой. В труднодоступных местах проще использовать ключ. При стравливании воздуха из радиатора необходимо одной рукой откручивать клапан, а другой придерживать тряпку, чтобы вода не попала на пол. Сначала пойдёт шипение, а когда появится вода в виде небольшой струйки или капель, в зависимости от давления в системе, нужно закрутить клапан обратно. Не нужно бояться, что у вас затопит всю квартиру, так как отверстие в кране совсем маленькое. Выкручивать клапан в большинстве случаев достаточно на один оборот, больше не нужно, так как поток воздуха и воды ограничен отверстием самого крана. А если вы выкрутите его совсем, то есть вероятность что обратно вы его с трудом вкрутите из-за большого давления воды. То есть принцип работы крана маевского достаточно простой.

Также выпускают автоматические воздухоотводчики, они работают по поплавковому принципу. Когда воздух скапливается, поплавок опускается, и воздушная пробка вытесняется водой, и потом кран автоматически закрывается, не требуя вашего присутствия. Автоматические краны Маевского лучше не ставить на старые чугунные радиаторы при использовании центральной системы отопления, так как вода в ней чаще всего грязная и при отверстии крана всего в 2 мм придется часто его снимать и прочищать швейной иглой или булавкой для нормального его функционирования. Краны Маевского чаще всего устанавливаются либо на верхних частях радиаторов отопления, проще говоря, батарей, напротив верхнего присоединения трубы или термостата, так как воздух всегда стремится в самую верхнюю точку, либо на полотенцесушителе. Устанавливается кран Маевского посредством его вкручивания в пробку радиатора. Необходимо лишь подобрать нужный размер резьбы 1 дюйм, ¾ дюйма или ½ дюйма. При отсутствии отверстия под кран пробку необходимо заменить.

Приобретайте краны с резиновой или силиконовой прокладкой, но для лучшей надежности можно также применить льняную подмотку или специальную ленту для уплотнения резьбового соединения. При установке или замене крана необходимо придерживать ключом саму пробку, так как необходимо помнить, что на всех заглушках и пробках радиаторов применяют левую резьбу. Вследствие этого, вкручивая воздухоотводчик, вы ослабляете пробку радиатора отопления и, наоборот, при выкручивании воздухоотводчика происходит затягивание пробки. На разбор принципа работы крана маевского можно закончить

Что это такое?

Устройство крана Маевского и принцип его работы

Краном Маевского это сантехническое устройство называют только в народной среде. В государственных стандартах оно относится к категории запорных кранов, называется игольчатым радиаторным воздушным клапаном.

Сейчас промышленность предлагает несколько конструкций крана Маевского. Это позволяет выбрать наиболее удобный вариант с учетом места его установки. Классическая конструкция представляет собой устройство из двух деталей:

  • винта конической формы;
  • корпуса.


в боковой части корпуса.

Изготавливаются краны Маевского чаще всего из латуни. Этот сплав обладает высокой степенью устойчивости к коррозии, что гарантирует долгий срок службы. В зависимости от разновидности конструкции, кран Маевского может открываться специальным ключом ICMA, отверткой или рукой.

В вертикальной отопительной системе, состоящей из нижнего трубопровода подачи воды и верхней нити отвода теплоносителя, такими элементами оснащаются все приборы, находящиеся на верхнем этаже. Краны Маевского подбираются по диаметру и вкручиваются в верхние футорки радиаторов. В горизонтальной отопительной системе эти устройства устанавливаются на каждой батарее. Для полотенцесушителя бокового подключения в ванной используется тройник. Он монтируется в вертикальном положении, отверстие крана должно быть направлено от стены. Установка кранов Маевского на радиаторы, конвекторы необходима, если в отопительной системе имеются участки, расположенные ниже, чем верхняя ось подключения прибора. В таком положении естественное удаление воздуха невозможно.

Обязательное развоздушивание проводится сразу после монтажа системы отопления, так как в начале работы в радиаторах пробки скапливаются в любом случае. Требуется проводить такую работу при включении системы после лета. Впоследствии локальные проблемы могут возникать из-за подсасывания в систему воздуха, что происходит во время ее работы, наличия в теплоносителе воздушных пузырьков. Причиной скапливания воздуха является и выделение водорода в процессе коррозии металлических частей коммуникации. Алюминиевые радиаторы без специфического покрытия внутренней поверхности постоянно выделяют этот элемент в теплоноситель, вступая с ним в химическую реакцию.

Перед проведением работы нужно:

  • Приготовить емкость для воды и тряпку, чтобы не залить полы в помещении;

  • При необходимости удалить воздух. Кран Маевского рукой, отверткой или ключом поворачивается против часовой стрелки на один оборот. При этом воздух с шипением начинает выходить из радиатора. Если его скопилось много, можно повернуть кран еще на пол-оборота. В открытом состоянии он оставляется пока из отверстия не начнет капать, а затем вытекать вода, а воздух выходить перестанет.
  • После этого кран можно плотно закрывать. Если система оснащена насосами, для принудительной циркуляции, за несколько минут до проведения стравливания воздуха их нужно отключить. В противном случае не удастся полностью удалить пробку, так воздух не успеет скопиться в верхней части радиатора.

Ручной кран Маевского обычно не используется в крупных магистралях, где скапливание воздушных пробок происходит постоянно. Для таких систем используются другие газоотводящие конструкции.

Установка крана Маевского в систему отопления

Поскольку паровоздушная смесь всегда стремится подняться к самой высокой точке отопительного контура, именно там следует устанавливать КМ. Помимо этого, главного правила, следует учесть особенности монтажной схемы теплосети.

При вертикальной подаче рабочей среды краном Маевского комплектуются все радиаторы последнего этажа, имеющие нижнюю подачу и обратную магистраль.

Поскольку самопроизвольный отвод паровоздушной смеси существенно затрудняется если уровень подводящих трубопроводов ниже чем верхняя ось подключения, все приборы,подключенные к этим трубопроводам должны оснащаться паровоздушными клапанами конструкции Маевского.

Если в частном доме или квартире подающая магистраль имеет горизонтальное расположение, на все входящие в систему радиаторы необходимо установить отдельные КМ.

При наличии изгибов в системе магистральных трубопроводов, кран Маевского устанавливается в верхней точке изгиба, поскольку в этом месте образование воздушной пробки практически неизбежно.

Система «Теплый пол» так же может быть укомплектована паровоздушным клапаном, который целесообразно установить на коллекторном участке магистрали, выше уровня пола.

Монтаж устройства на чугунную батарею

Для установки крана Маевского в старый чугунный радиатор можно приобрести специальную торцевую заглушку, имеющую специальное резьбовое отверстие для установки КМ.

Если по каким-либо причинам приобрести такую заглушку не удается, можно установить кран Маевского в имеющуюся заглушку. Для этого необходимо:

  1. полностью отсоединить радиатор от отопительного контура;
  2. снять радиатор, слить остатки теплоносителя и тщательно промыть его внутреннюю полость;
  3. на противоположной от подключения стороне радиатора выкрутить верхнюю заглушку и просверлить в ней отверстие под резьбу соответствующего диаметра;
  4. снять фаску, нарезать левую резьбу и установить в заглушку КМ, предварительно намотав на его резьбовую часть фум-ленту или сантехнический лен;
  5. закрепить радиатор на прежнем месте;
  6. подсоединить подающую и обратную магистраль;
  7. отвернуть конусный винт крана Маевского на 2 — 3 оборота и дождаться полного развоздушивания системы, после чего закрыть кран.

Установка КМ на современные радиаторы

Все выпускаемые в настоящее время радиаторы укомплектовываются специальными заглушками. Установка кран Маевского в такие радиаторы крайне проста: достаточно выкрутить стандартную заглушку, а на ее место установить КМ.

Важно! Поскольку на заглушках радиаторов всегда нарезана левая резьба, в процессе вкручивания крана Маевского в пробку затяжка последнего ослабляется. Для того чтобы этого избежать, при вкручивании КМ пробку следует зафиксировать с помощью ключа. Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается

Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается.

Как поставить кран Маевского на полотенцесушитель

Одним из наиболее уязвимых элементов системы централизованной подачи горячей воды в плане завоздушивания является полотенцесушитель. Стравливать воздух из полотенцесушителя можно несколькими способами, однако наиболее эффективным и удобным является использование крана Маевского.

Если специальное отверстие для монтажа КМ не предусмотрено изготовителем, установить паровоздушный клапан можно самостоятельно, для этого потребуется:

  1. перекрыть подачу горячей воды в полотенцесушитель. Сделать это можно, закрыв соответствующие краны, а при отсутствии таковых, следует обратиться в правление дома и полностью перекрыть стояк ГВС;
  2. на верхний патрубок накрутить латунный тройник. Для герметизации соединения можно использовать фум-ленту или сантехнический лен;
  3. в свободный патрубок тройника установить кран Маевского;
  4. возобновить подачу горячей воды и развоздушить полотенцесушитель с помощью установленного устройства.

Важно! Если образование воздушных пробок происходит регулярно, целесообразно вместо механического крана Маевского установить автоматический воздухоотводчик

Особенности эксплуатации кранов

При правильном использовании приспособления вся отопительная система будет работать правильно, нежелательные последствия сведутся к минимуму.

Служат краны долгое время. Проблемной стороной эксплуатации является то, что они часто забиваются. Тогда проводится прочистка оборудования. Используют для этого иглу.

Проблемное место можно обнаружить самостоятельно в домашних условиях без привлечения специалиста. Метод достаточно простой, и потребуется лишь листок бумаги. Клапан оставляют открытым на выход воздуха. В руки берут лист бумаги, и на расстоянии 1 см проводят по всем местам, где есть соединения и вдоль труб, радиаторов. В зоне, где отсутствует герметизация, бумага прилипнет.


WD-40 поможет открыть кран, который долго не эксплуатировался

Этот участок внимательно осматривают и устанавливают причину подсоса воздуха. Затем проводят обслуживание системы, меняют вышедший из строя элемент.

Бывает, что воздухоотводы долгое время не задействовались. Тогда резьба крана может окислиться, в результате чего удалить воздух из труб отопления невозможно. Чтобы избавиться от ржавчины, используют смазку WD-40 или аналогичные продукты. Затем слегка простукивают поверхность и пробуют открыть клапан.

Советы по монтажу

Устройство крана Маевского

Миниатюрный металлический корпус (отлично, если латунный) имеет небольшое отверстие или «носик» с отверстием 2мм.

С одного края есть резьба для монтажа на радиаторное отверстие, с другого края – колпачок с винтом. Так как клапан устанавливается на место заглушки на отопительном приборе, его монтаж можно осуществлять, когда в системе нет воды.

Для обеспечения герметичности прибор снабжён уплотнительным кольцом (на стыке с батареей), а колпачок часто выполняется из нейлона или пластика.

Привести кран в открытое состояние, можно пару раз повернув винт против часовой стрелки.

Схема крана Маевского

Сразу после открытия клапана, будет слышаться свист или шипение, но не стоит закрывать прибор, как только звук стихнет – воздух всё равно ещё будет выходить и даже «плеваться» водой из отопления. Так что запаситесь подходящим тазиком!

Закрывается кран тогда, когда вода пойдёт ровной струйкой.

Какую программу выбрать для проектирования кухни?

Основной принцип работы крана Маевского и его разновидности

Работа игольчатого клапана основана на принципе поплавка. Скопившийся воздух поднимает поплавок, который открывает выпускной клапан.

Виды крана

Прибор Маевского имеет несколько разновидностей:

  • Классическое устройство с ручным управлением, имеющее винт.
  • Автоматическая конструкция, предназначенная для систем индивидуального отопления.
  • Прибор с предохранительным клапаном. Предохраняет систему от чрезмерных перепадов внутреннего давления. Особенно востребован для систем с пластиковыми трубами.


КМ различаются по внешнему виду и назначению

Кроме того, КМ может иметь следующие варианты исполнения:

  • обычный вариант с резьбой;
  • с пластиковым колпачком (подходят только для отопительных приборов);
  • шаровые краны.

При монтаже устройства воздухоотведения на сушителях для полотенец отверстие воздухоотвода должно быть направлено в сторону от стены

Устройство и принцип работы автоматического воздухоотводчика

В основе работы автоматического КМ используется все тот же поплавочный принцип. Скопившийся воздух поднимает поплавок и выпускает воздух, после чего возвращается на своём место.

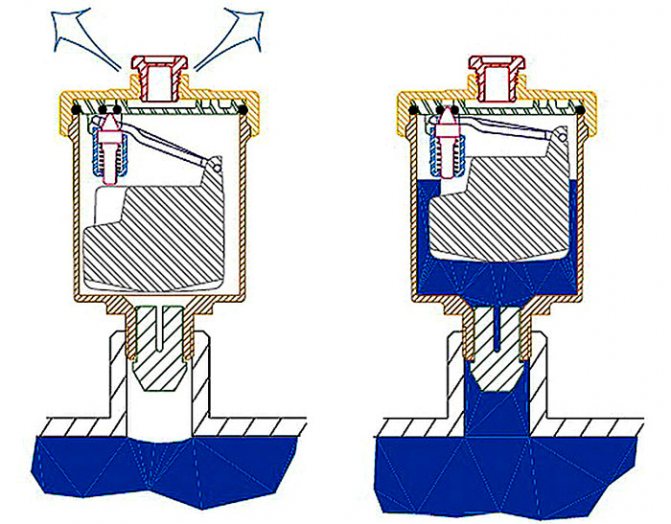

Схематический принцип работы автоматического воздухоотводчика для отопления:

Воздухоотведение в автоматическом клапане

Этот клапан не требует к себе особого внимания, после установки можно о нем не вспоминать. Автоматический кран Маевского обычно имеет никелированный или латунный корпус и на всякий «пожарный» случай обеспечен возможностью ручного открывания.

Содержимое чугунных батарей может забить отверстие воздушного клапана

Для централизованных систем отопления стоит приобрести кран Маевского для чугунных радиаторов. Они могут противостоять давлению в пятнадцать атмосфер, выдерживают температуру до ста пятидесяти градусов и используются в паровом отоплении. Эти устройства маркированы аббревиатурой МС140.

МС 140

Особенности и тонкости подготовки строительства

Технология каркасного строительства не накладывает ограничений по размерам и количеству этажей. Обычными являются постройки в 3-4 этажа, а в ряде стран законодательно разрешены и более высокие – до 7 этажей, конструкции. В любом случае, чтобы начать стройку, нужен проект.

Выбор проекта

Разработка документации выполняется при помощи специализированных компьютерных программ, а потому не занимает много времени. Возможно, у заказчика есть свой архитектурный проект, в противном случае можно воспользоваться каталогом готовых вариантов, которым располагает любая солидная компания.

За основу берется образец планировки, понравившейся клиенту. Специалист согласовывает с клиентом параметры строения (размеры, площадь, этажность, наличие мансарды, необходимость балкона). Также согласовывается толщина стен, проставляются размеры, определяется количество и расположение комнат, выбираются материалы для отделки.

Данные обрабатываются программой, на выходе получаются готовые чертежи и расчеты (количества профилей, утеплителя, отделки). На этом этапе определяется стоимость строительства под ключ (или установки каркаса без отделки) и вносится в смету. Договор на строительство заключается после составления проектной документации.

Каркасный дом, в основе которого лежит типовой проектИсточник infooo.ru

Во сколько обойдется проект каркасного дома

Изменения, вносимые в типовой проект, увеличивают его стоимость, поскольку на них тратится дополнительное время. Индивидуальное проектирование дома площадью 100 м² с балконами и эркерами может занять гораздо больше времени (и стоить заметно дороже), чем доработка типового проекта размером 200 м².

Стоимость готовых типовых проектов, предлагаемых в интернете, начинается от 5-11 тыс. руб. (дома до 50 м²), 7-14 тыс. руб. (дома 50-100 м²), 8-15 тыс. руб. (дома 100-150 м²), от 15 тыс. руб. (дома от 200 м²). Правильный ход — заказать проект у компании, которая займется возведением вашего дома; документация в большинстве случаев будет разработана бесплатно.

Сроки строительства

Строительство каркасного дома под ключ (вместе с проектированием и изготовлением на заводе) занимает 1,5-2 месяца. Сюда входит закладка фундамента, монтаж коммуникаций и отделка. Сроки сборки каркаса зависит от характеристик проекта. Сборку хозблока, бани, гаража или бытовки можно завершить за полдня. Монтаж конструкции средней сложности займет от 1 до 3 недель.

Работа крана и его монтаж

Кран Маевского ручного типа устанавливают в верхней части радиатора, на противоположной от места подвода теплоносителя стороне. Монтаж клапана не требует специальных навыков: достаточно просто ввернуть устройство в футорку. Главное при этом соответствие присоединительных резьб. Герметизация соединения обеспечивается применением специальной уплотнительной прокладки. Если же в комплекте поставки прибора её нет, то вполне можно обойтись паклей и сантехнической пастой.

Так как при использовании устройства по прямому назначению во время выхода воздуха из отводящего отверстия будет вытекать небольшое количество жидкости, то целесообразным будет ориентирование клапана выходным отверстием вниз.
Применение крана Маевского специальной конструкции позволяет направить воздухо-жидкостную струю в любую сторону по кругу. Если же вы используете самый простой прибор, применение пакли с пастой позволит установить его в правильном положении, сохранив требуемую герметичность соединения.

Установка крана Маевского на радиатор отопления

Установка крана Маевского в горизонтальной двухтрубной системе отопления обязательна для всех отопительных приборов, включая коллекторы и полотенцесушители. Системы водяных теплых полов в силу своего расположения не требуют наличия воздухоотводчика, хоть бывают и исключения при нестандартном подключении напольного обогрева.

В полотенцесушителях, конструкция которых предусматривает нижний подвод теплоносителя, предусматривается отверстие с резьбой для подключения крана Маевского.

Приборы с боковым подключением такой возможности не имеют, поэтому в таком случае выйти из положения поможет обычный тройник, смонтированный на подающем трубопроводе перед вводом в полотенцесушитель. К боковому отводу тройника и подключают воздухоотводчик, ориентируя его выходным отверстием от стены.

Установка крана Маевского на радиатор осуществляется путём замены пробки отопительного прибора на собственно клапан.
Современные батареи отопления имеют специальное резьбовое отверстие в пробке, что ещё больше облегчает монтаж воздухоотводчика. Если же вы планируете установить кран на чугунную батарею, то в её пробке можно нарезать резьбу прямо на месте. Для этого понадобится дрель со сверлом на 9мм и метчик для нарезания метрических резьб М10х1. В центре футорки необходимо просверлить отверстие и нарезать присоединительную резьбу. Процесс это несложный и особой квалификации не требует, поэтому таким способом за пару часов можно оборудовать кранами Маевского все чугунные батареи в квартире.

Если ваша отопительная система смонтирована из стальных труб, сваренных в регистры, то установить воздухоотводчик поможет либо тройник, установленный после запирающего устройства на вводе трубы в регистр, либо приваренная в верхней части регистра бобышка с нужной резьбой.

Для удаления воздушной пробки достаточно немного отвернуть винт против часовой стрелки

Чаще всего, необходимость в стравливании воздуха возникает в определённых местах отопительной системы, поэтому можно установить краны Маевского не на всех отопительных приборах, а лишь на проблемных участках.

К сожалению, несмотря на простую конструкцию и высокую надёжность крана, в процессе эксплуатации часто возникает необходимость в прочистке клапана. Это связано не с работой устройства, а с низким качеством теплоносителя, которым чаще всего страдают сети центрального теплоснабжения. В таком случае конусный винт надо вывернуть, а прибор очистить при помощи тонкой стальной проволоки, булавки или иглы.

Если отопительные радиаторы вашей отопительной системы ещё не оборудованы кранами Маевского, то обязательно установите их. Вы не понесёте серьёзных материальных затрат, однако значительно повысите удобство эксплуатации и эффективность системы отопления.

Сфера использования

Сфера использования кранов Маевского это, прежде всего, многоквартирные дома с горизонтальной разводкой. Такие системы особенно подвержены завоздушниванию, а кран Маевского это отличное решение проблемы.

Однако, в современности устройство получило достаточно широкое распространение, поэтому ни одна современная система не обходится без таких клапанов. Это позволяет избежать достаточно широкого ряда проблем. Для того, чтобы выдавить пробку через кран Маевского нет необходимости спускать систему или терпеть большие потоки воды при попытке спустить воду из радиатора через обычный кран.

Частные дома так же оснащают кранами Маевского. В особенности это актуально, в системах с насосом, где трубы были смонтированы неправильно. Как можно неправильно смонтировать трубы? Не позаботиться об уклоне. В итоге воздух не сможет найти выход в расширительный бак, а это чревато гидравлическим ударом системы. В общем и целом можно сказать, что ради спокойствия монтажников, сантехников и владельцев квартир, кран Маевского стараются предусмотреть на каждом радиаторе. Даже при реставрации советских систем отопления, на чугунные радиаторы, куда вроде бы как установка воздухосборника не предполагалась, вкручивают такие устройства.

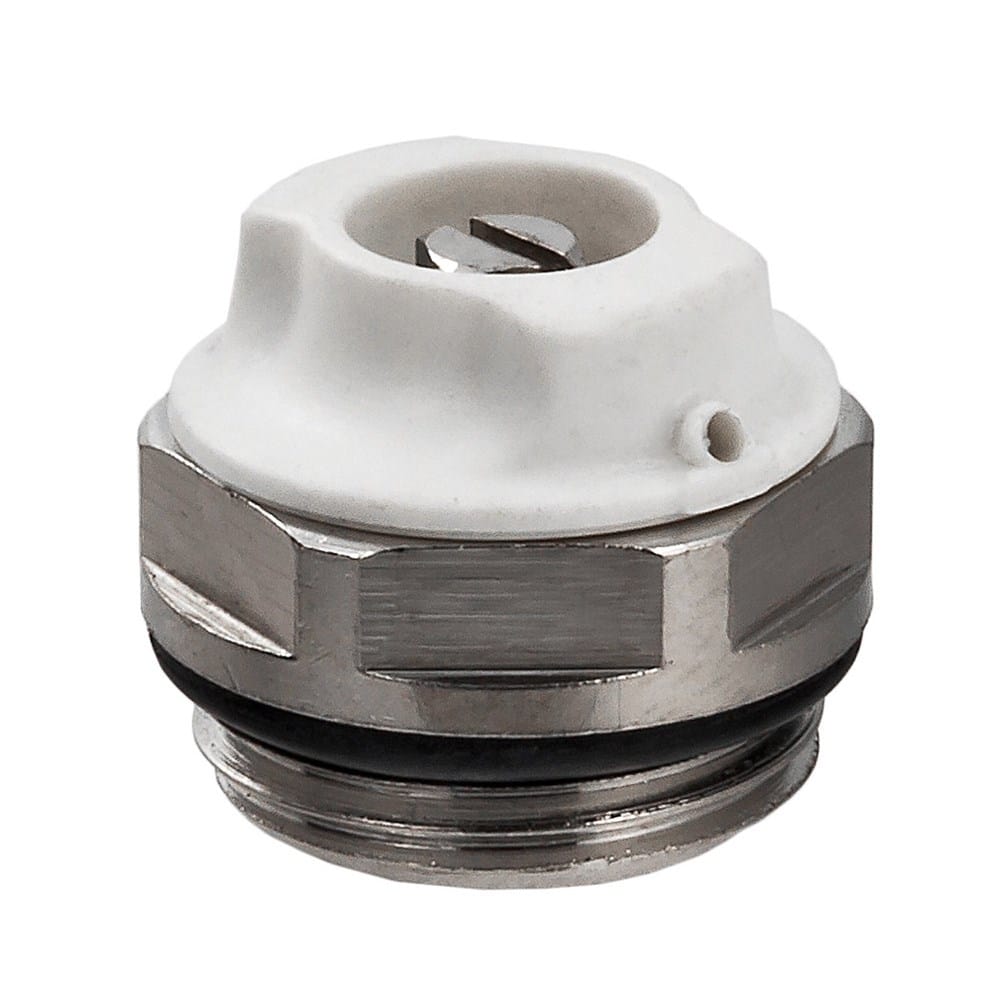

Кран Маевского под отвертку
