Колпак на трубу дымохода — как сделать своими руками

Изготовление колпака на трубу дымохода: подробная инструкция и чертежи

Изготовление колпака

Сделав все важные расчеты нужно начинать к раскрой металла для создания изделия. Лучше всего для этой цели применять нержавеющую сталь небольшой толщины. В крайнем случае допустимо применять оцинковку.

Выкройка для грибка выглядит как изогнутая полоска стали. Для зонтика она представляет собой два круга с вырезанными элементами.

Также важно оставить металлическую полосочку, размером два или три сантиметра на одном крае для облегчения стыковки. При этом зонтик должен быть на несколько сантиметров больше обратного конуса

При выполнении задачи удобно применять оправку из бруса. На нее надевают диффузор. Затем нужно сделать отверстия сразу в двух краях. После этого вставляется заклепка и устанавливается посредством заклепочника.

Таким же образом изготовляется конусы. Не стоит сразу же соединять их вместе. Для закрепления зонтика к диффузору лучше всего воспользоваться отрезками резьбовой шпильки. Чтобы сформировать надежное крепление будет достаточным применить три. Шпильки закрепляются к диффузору на петлях, которые выполняют из металлической полоски. Их также крепят посредством заклепок. Шпильки нужно просто вкрутить и затем зафиксировать с помощью гаек. Таким способом вы сможете оперативно и надежно закрепить зонтик на необходимой вам высоте.

На обратном конусе также нужно просверлить три отверстия. Он фиксируется на определенной высоте посредством гаек с шайбами. Далее закрепляют зонтик. Он несколько больше обратного конуса. Поэтому его подрезают в нескольких местах на один или два сантиметра. Полученную полоску нужно загнуть на нижний конус. Эту операцию нужно проделать несколько раз. Такая система позволит скрепить оба элемента максимально надежно между собой. Благодаря тому, что верхняя часть конструкции больше нижней, дождь или снег не будет способствовать скоплению жидкости внутри пространства между двумя конусами.

Наш грибок готов. Далее нужно установить его на дымоходную трубу. О процессе монтажа конструкции вы сможете прочитать в отдельной статье, размещенной на нашем сайте.

Смотреть видео:

Как выбрать и купить колпак на дымоход

Подобрать колпак правильной конструкции – задача непростая. И в первую очередь здесь стоит учитывать тип используемой котельной и вида топлива, которое применяется. В качестве примера можно рассмотреть тот факт, что для дымовых труб газовых котлов подходят только насадки в виде сопла. Они имеют открытый верх и единственные подходят для использования в этом случае.

На заметку! Установка насадок на трубы, которые обеспечивают дымоотвод от газовых котлов, регулируется нормативными документами, которые запрещают использование колпаков-зонтов для этого типа дымоходов.

У такого запрета есть вполне логичное обоснование: в зимнее время, когда температура опускается ниже нуля, колпак дымохода подвержен замерзанию и может покрываться льдом. С течением времени лед может закрыть большую часть проема, отведенного для выхода дыма, что приведет к его накоплению внутри конструкции. В этом случае появляется серьезная опасность для здоровья жителей дома, так как скапливаясь внутри, дым может послужить причиной серьезного отравления.

Схема монтажа системы дымохода.

Замерзание происходит в результате образования конденсата, который появляется на поверхности холодного металла при контакте с достаточно теплыми продуктами горения. Иная ситуация лишь с твердотопливными котлами. В связи с тем, что его КПД практически никогда не превышает 70-80%, температура газа соответственно остается в пределах 150-250°С. Это неопасно и использование насадки вполне допустимо.

На заметку! Не стоит забывать, что в случае использования твердого топлива, колпак очень быстро покроется черной сажей. Так что не стоит выбирать слишком сложные рельефные модели, которые не поддаются очистке.

Основные ошибки при монтаже колпака на дымоход

Самая популярная ошибка при монтаже зонта на дымоход кроется в использовании сетки от птиц по периметру. Проблема в том, что даже без неё по контуру козырька в холодный период выступает конденсат, который зимой замерзает, превращаясь в толстую наледь. Как только наледь перекроет доступ воздуху в трубу, выход продуктов сгорания прекратиться, дым начнёт поступать в помещение, а тяга пропадёт. Если оголовок дополнительно обрамлён сеткой от птиц, формирование наледи будет происходить быстрее, чем она может таять и владельцу придётся регулярно подниматься на крышу, очищая ледяной налёт.

Скорее всего, оголовок придётся регулярно чиститьИсточник myguru.ru

Второй ошибкой является несоблюдение габаритов для оголовка дымохода. Он не может быть ни больше диаметра трубы, ни меньше. Высота его также отразится на силе тяги, что обусловлено спецификой движения воздушных потоков. Дело в том, что ветер не может подниматься вверх по гладкой крыше, а возвышающийся над ней козырёк служит рассекателем, влияя на процесс движения воздуха в каналах отопительной системы.

И, наконец, нельзя выбирать козырёк на трубу в последний момент

Если планируется приобрести сложный, многоуровневый вариант, тем более оборудованный принудительной вентиляцией или искроуловителем, необходимо предусмотреть зонтик ещё на стадии проектирования, чтобы инженер и служба технического надзора, согласовывая проект, брали во внимание технические характеристики каждого элемента системы. Если в процессе эксплуатации печное отопление будет демонтировано и его сменит котёл, следует пересмотреть конструкцию козырька, так как он может перестать соответствовать техническим параметрам


При смене печи и дымохода, надо менять и оголовокИсточник idachi.ru

Многообразие светильников «морской элиты»

Форма и функциональность

Основные задачи крышки на дымоотводе:

  • Увеличение воздушной тяги;
  • Предохранение от случайного залетания птиц в трубу;
  • Сохранение кладки дымохода;
  • Защита от снега и дождя.

Навершия отличаются по геометрии форм и размеров. Их разновидности обусловлены стилем фасада дома и особенностями погодных капризов местности.

Виды колпаков:

  1. Зонт (крышка) – защищают трубу от проникновения дождя и снега. Могут быть изготовлены в форме флюгарки, плоского покрытия или щипцовой крышки.
  2. Капельник – отводит влагу от стенок трубы и останавливает появление наледи.

Изготавливают колпаки из материалов, устойчивых к разрушительному воздействию погодных явлений. Это изделие закрепляется в очень труднодоступном месте, так что лучше не экономить, и приобрести нержавеющую сталь или листовую медь.

Некоторые особенности применения колпаков:

  • Дефлектор в форме полукруга больше подходит для европейского дизайна;
  • Зонт с плоским верхом будет органично смотреться на коттедже в стиле модерн;
  • Флюгарка с установленным флюгером может быть оборудована заслонкой, которая заставит трубу эффективно работать даже при отсутствии ветра;
  • Флюгарка со щипцовой вершиной способствует интенсивному проветриванию;
  • Колпаки с подвижной крышей дают возможность легко чистить дымоотвод.

Уровни расположения светильников

На фото света в ванных комнатах отражены три уровня размещения приборов. В этой комнате монтируется освещение:

  • верхнее,
  • среднее,
  • нижнее.

Потолочные светильники необходимы для удобства пользования комнатой. Они создают основной свет, освещают все зоны. В ассортименте светотехнической продукции можно найти варианты для комнаты любой площади с учетом стиля, особенностей дизайна. На верхнем уровне могут располагаться люстры, плафоны, используется точечный свет в ванной.

Потолочные светильники создают основной свет

Освещение среднего уровня называется рабочим. В этой зоне находятся источники света, обеспечивающие комфортность в проведении процедур. В большинстве своем для этих целей выбираются настенные модели.

Светильники среднего уровня обеспечивают комфортность в проведении процедур

Нижний свет не является обязательным элементом для создания должной комфортности. Это освещение является декоративным, используется для придания интерьеру оригинальности, создания особой атмосферы. Кроме того, установка светильников в нижней зоне позволяет выполнить визуальную коррекцию, расширить комнату, сделать ее просторнее.

Нижний свет создает особую атмосферу

Точечное освещение

Выбирая, какое освещение нужно для ванной, необходимо исходить из практических характеристик самого помещения и использованных отделочных материалов.

Для панельных и натяжных покрытий идеальным решением выступает применение точечных светильников, которые устанавливаются на разные поверхности и обеспечивают необходимую интенсивность освещения.

Множество маленьких и ярких огоньков легко использовать в создании дизайнерской композиции, для светового зонирования помещения и дополнению интерьерной концепции.

Дымники на кирпичные трубы и кованые колпаки на дымоходы: особенности и цены

Советы по выбору колпака для дымохода

Выбор колпака, в первую очередь, будет зависеть от вида котельной установки и типа сжигаемого топлива. Колпаки на кирпичный дымоход, обслуживающие газовое отопление, можно ставить  только в виде сопла, и обязательно с открытым верхом.

В Российской Федерации согласно нормативным документам запрещено устанавливать всяческие зонты на дымоходы газоиспользующих установок.

Объяснить данный запрет достаточно просто. При минусовой температуре колпак дымохода обмерзает и покрывается слоем льда. В результате, корка льда перекрывает существенную часть рабочего проема, резко снижая тягу. За счет этого угар будет идти внутрь дома, а это серьезная опасность для жизни людей.
Лед образуется в результате конденсата, который образуется на холодном металле при контакте с выходящими газами и с пониженной температурой. Данную температуру имеет дым от газовых котельных
установок. Вот почему запрещается устанавливать колпаки на дымоходные кирпичные трубы. Если котел твердотопливный, то КПД его лежит в пределах 70—80%, а температура газов варьируется от 100 до 200 ºС. При таких условиях можно подобрать подходящий колпак, но в процессе эксплуатации он быстро покроется сажей.

Решив вопрос с котельной установкой, перейдем к трубе отвода отработанных газов. Если дымоходная труба собрана из трехслойного  сэндвича, то ей не нужна защита от дождя. Осадки, попадающие внутрь канала, промывают трубу изнутри, а вода отводится в специальный сборник конденсата. Для газовых котлов подойдет сопло, для твердотопливных котлов – любая другая насадка.

Если в доме кирпичная труба, обслуживающая твердотопливный котел, то размеры колпака на трубу дымохода можно выбрать любые и из любого материала.

В случае газового отопления, нельзя на трубу дымохода ставить зонт.

Так как влага, попадающая в трубу, со временем разрушает материал.

Колпак на трубу дымохода своими руками

При наличии определенных слесарных навыков, дымоходный колпак сделать нетрудно. В интернете можно найти разнообразные чертежи колпаков. Мы рекомендуем вам придерживаться простой версии зонта по типу четырехскатного грибка. Первое, что нужно сделать – это чертеж колпака на трубу дымохода. Второе, – снятие размеров колпака дымохода на месте. Получившиеся результаты необходимо внести на эскиз.

После всех детальных расчетов колпака  приступайте к подготовительным работам. Выкройку нужно вырезать из картона и лучше в натуральную величину. Далее приложите ее к листу металла, обведите и приступайте к обрезке.

Колпак дымохода своими руками лучше всего выполнять из оцинкованной стали либо из металла со специальной покраской.

После этого приступайте к следующим этапам:

  1. металлическую заготовку согните по чертежным линиям;
  2. все места, где соединяется колпак дымохода, просверлите и соедините на специальные  заклепки;
  3. вырежьте основание и ножки колпака, с этой целью  возьмите тот же материал и согните из него уголки;
  4. четырехскатный дымоходный козырек соедините с основанием при помощи заклепок;
  5. поставьте готовый колпак на трубу.

Гораздо удобнее купить уже готовый колпак или заказать его в мастерской. На сегодняшний день строительные магазины предлагают широкий выбор зонтов и флюгеров. Но изготовление колпака на трубу дымохода из оцинкованной стали совсем не сложная работа.

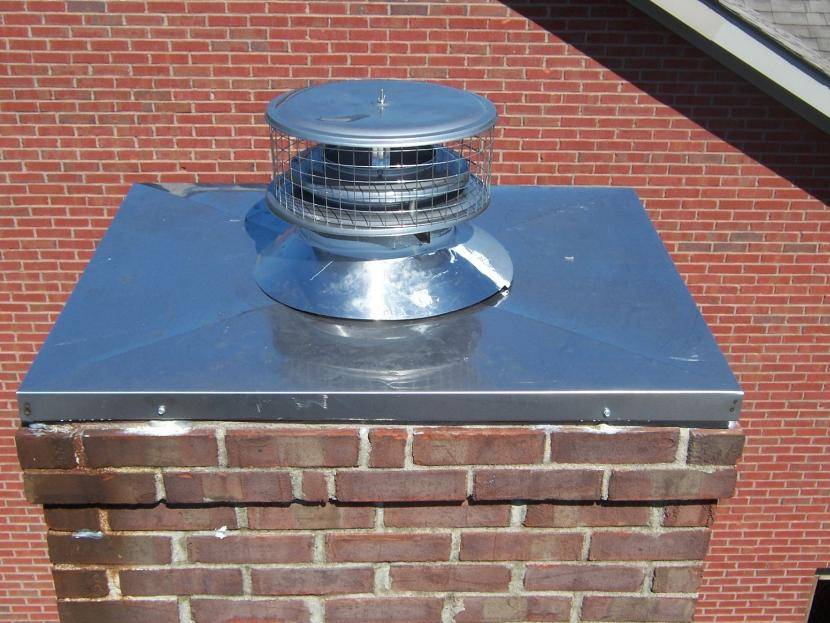

Как устроен колпак для трубы дымохода?

  • Крышка.
  • Сетка.
  • Стек воды или по- другому названию капельник.
  • Угол наклона крыши, должен составлять 45 – 50 градусов, но можно угол наклона сделать больше или меньше, сделать высоту крышки.
  • Сетка даст возможность, не селиться птицам и делать гнезда. Это в будущем решит множество проблем.
  • Крышка предназначена для того, чтобы атмосферные осадки не попадали в трубу.
  • Стек воды или капельник предназначен для того, чтобы вода с колпака стекала вниз.

Принципы работы козырька для дымоходной трубы

  1. Не дает стекать воде.
  2. Не дает образовываться льду, что способствует долговечности кладки и всей конструкции в целом.
  3. Потоки воздуха бьются об стенки и происходит обход со всех сторон.
  4. Струя воздуха подхватывает дым и поднимает выше.
  5. Из-за того, что воздух движется, он становится сильнее и тяга становится больше.
  6. Если дымоход делают профессионалы, то это без проблем позволит, чтобы в доме сохранялось тепло, когда будете отапливать дом.

Классификация козырьков по форме

  • В виде шатра.
  • Четырехскатный козырек.
  • Двухскатный козырек.
  • В виде ровного листа.
  • В виде шпиля.
  • Сводчатый козырек.
  • В виде четырех щипцов.
  • Козырек в виде ровного листа, сделан из медного листа. Делают на дома в стиле модерн.
  • Если дом построен, как в Европе, то на такой дом устанавливают полукруглый козырек.
  • При установке четырехщипцового козырька, дымовая труба не заполнится снегом.

Классификация козырьков по типу металла

От материала зависит срок службы козырька

Следует обратить внимание на материал, из которого он изготовлен. Так, как козырек находится в недоступном месте, нет возможности за ним постоянно следить. Если колпак не будет выдерживать условия погоды, то система будет работать не стабильно

  1. Самым популярным материалом считается медные сплавы и сама медь. Козырьки из меди самые надежные. При правильной установке козырька из меди, козырек прослужит 70 лет.
  2. На втором месте сталь из оцинкованного железа. По качеству долговечности наравне с медью и медными сплавами.
  3. На третьем месте идет козырьки из стальных листов. Они уступают меди по времени работы. Они прослужат порядка 40 лет.
  4. Железо из нержавейки.
  5. Сплавы из титана и из самого титана. Хорошо зарекомендовали себя. Долговечность гарантированна, мягкие, прочные.

Устанавливать колпак или нет

Вид дымоходаПрактические рекомендации
Такие дымоходы сегодня монтируются с современными высокоэффективными котлами на различных видах топлива. КПД устройств не ниже 85%. Опытные строители настоятельно не рекомендуют их накрывать колпаками. Птицы в любом случае в нержавеющих трубах гнезда не делают, а для конденсата каждая система имеет специальный приемник, туда же попадают и атмосферные осадки. Для уменьшения их количества можно воспользоваться конусной насадкой с открытым соплом. Она никогда не замерзает и уменьшает количество попадающей воды в дымоход.
Это самые сложные с точки зрения строителей дымоходы, требуют много времени на обустройство. Но по эффективности и эксплуатационным показателям намного уступают современным моделям. Кирпич очень боится влаги, конденсат на его стенках быстро разрушает целостность конструкции. Постепенно кладка сыпется и уменьшает эффективный просвет. Кроме того, одновременно понижаются характеристики стенок – увеличивается сопротивление воздушным потокам и уменьшаются значения тяги. Такие дымоходы рекомендуется накрывать большими колпаками, защищающими максимальную площадь оголовка. Конкретные инженерные решения могут быть различными, но всегда следует выполнять несколько условий. Первое – колпак не должен уменьшать тягу из котла. Второе – если на нем появляется конденсат, то он должен скапывать мимо дымохода. Для этого требуются увеличенные размеры защиты.

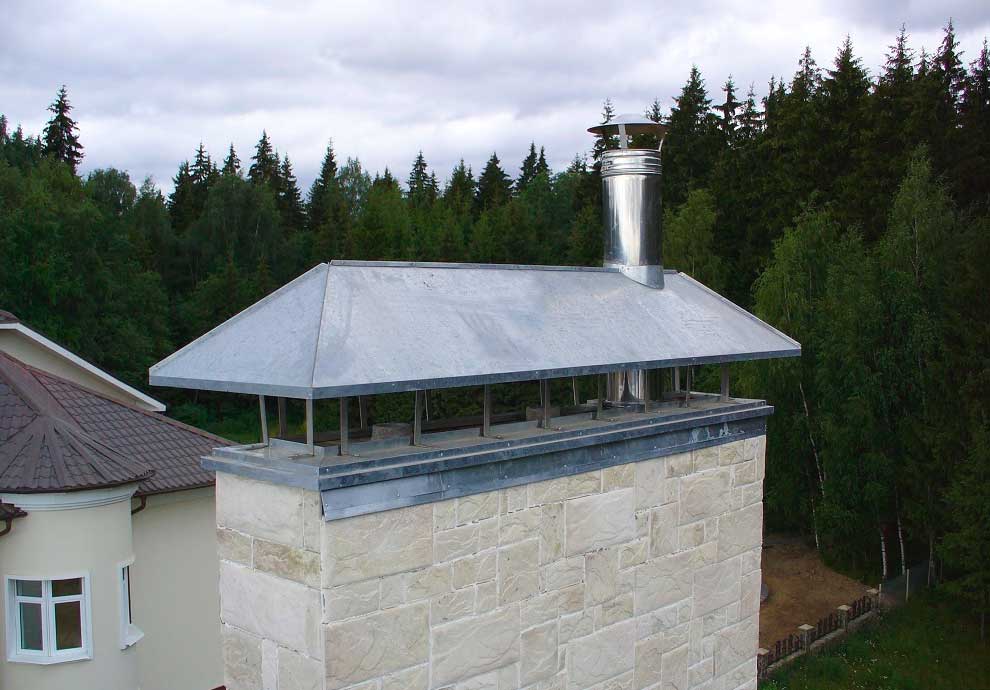

Довольно сложная ситуация, каждое отверстие имеет свои параметры. К таким конструкциям могут подключаться отопительные котлы с различными техническими параметрами и вентиляционные системы. Профессионалы рекомендуют накрывать большие дымоходные блоки двускатными или вальмовыми колпаками. Они должны защищать только верхние плоскости кирпичных сооружений от негативного влияния атмосферных факторов, но никак не влиять на потоки угарных газов или воздушной вентиляции.

Изготовление своими руками

До того как сделать грибок на трубу своими руками, необходимо выбрать модель. Начинающим мастерам рекомендованы стандартные схемы колпаков.

В работе потребуются:

  • листы стали;
  • ножницы для работы с металлическим сырьем;
  • линейка либо измерительная рулетка;
  • листогибы;
  • маркеры;
  • листы картона;
  • сварочный прибор и т.д.

Защитный грибок монтируют в несколько этапов:

  • замеры;
  • составление чертежа изделия;
  • перенесение данных на металлический лист;
  • создание заготовок;
  • сборка.

Работы начинаются с измерений габаритов дымоходной трубы и разработки чертежей элементов конструкции на листе картона либо плотной бумаги. К стандартным размерам необходимо добавить до 5 мм для комфортного размещения изделия на трубе.

После проверки точности мерок данные переносятся на материал, линии отмечаются маркером. Ножницами по металлу вырезаются заготовки для изделия.

Элементы располагают на ровной поверхности. Листогибом последовательно формируются линии, отмеченные на полотне, до требуемого конструкцией угла (средний показатель 90°). В местах для соединения выполняются по 3 проема на расстоянии около 15 см. Элементы фиксируются заклепками.

Из металлических листов создаются кронштейны. Элементы привариваются к зонту и фартуку. Места соединений обрабатываются грунтовкой для металла.

В завершение колпак покрывается антикоррозийным составом и краской в 1-2 слоя. Конструкция высушивается в течение 1,5-2 часов и крепится к основанию трубы.

Мастер класс от Дачного мастера как сделать колпак для дымоходной трубы

Монтаж колпака

Теперь давайте разберемся, как сделать колпак на трубу. Стоит отметить, что можно закрепить колпак на кирпичную трубу дымохода своими руками. То есть, не следует пользоваться услугами сторонних специалистов. В качестве примера можно рассмотреть принцип установки (монтажа) колпака на трубу вентиляции, изготовленную из асбестовой трубы. Это один из наиболее распространенных вариантов вытяжной трубы для дымных газовых котлов. Перед тем как приступить к монтажным работам, следует создать чертеж будущего колпака. Это поможет избежать ошибок при выполнении работ.

В данном случае мы берем трубу, диаметр которой составляет 120 миллиметров. Диаметр колпака будет немного большим, нежели сама труба, и составит 200 миллиметров. Высота дымохода, от основания крыши строения до верхней точки колпака должна составлять 350 миллиметров.

Порядок действий

На первом этапе нам нужно прикрепить стойки. Крепление производится на цилиндре, расположенном в нижней части. Это можно сделать при помощи крепежей. Берем болты М6.
Теперь нужно соединить (прикрепить к верхнему нижний) два цилиндра. Это производится при помощи хомута. Хомут стягивается при помощи болта. Стяжка должна быть максимально плотной.
Теперь собирается обратный конус. Это производится на фальцах.
На последнем этапе крепим сам колпак

Крепление производится при помощи заклепок.
Обратите внимание на то, что все три части: колпак, цилиндр и обратный конус можно изготовить самостоятельно. Для этого понадобится заклепочник и заклепки

Рекомендуется брать алюминиевые, так как с ними легче работать.

D – диаметр трубы, мм

H – высота дымохода, от поверхности кровли строения до верхней точки колпака, мм

W – диаметр дымника, мм

D – 120; H – 144 и W – 240.
D – 140; H – 168 и W – 280.
D- 200; H – 240 и W – 400.
D – 400; H – 480 и W- 800.
D – 500; H – 600 и W – 1000.
Выше приведены основные размеры. Их соблюдение обязательно. При нарушении, отклонении от заданных размеров может нарушиться тяга и образоваться задымление помещения.

Для того чтобы понять важность соблюдения размерности, давайте рассмотрим принцип действия дефлектора. На крыше строения всегда происходит движение воздуха

Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон

На крыше строения всегда происходит движение воздуха. Ветер, соприкасаясь со стенками верхнего цилиндра, огибает его со всех сторон.

Иногда потоки ветра могут двигаться не в горизонтальном положении, а в противоположном или под определенным углом. В данном случае именно колпак для трубы будет способствовать росту силы тяги. Потоки ветра, через зазоры, попадают в цилиндр. Там они закручиваются в спираль, тем самым вытягивают дым. То есть, они его притягивают и помогают выйти наружу.

Иногда бывают низовые потоки воздуха. В данном случае под зонтиком образуются завихрения, которые не имеют определенной системы. Они не контролируемы, движения потоков непредсказуемы. В данном случае происходит снижение скорости движения дыма. По сути, снижается тяга. Для того чтобы избежать задымления, в конструкцию колпака для кирпичной трубы следует включить обратный конус. Он устанавливается внутри конструкции, а именно – под зонтиком. Этот конус увеличивает отражаемость потоков воздуха, что при низовом ветре способствует рассеиванию и выведению дыма.

Таким образом, прежде чем приступить к изготовлению дефлектора и колпаков на дымоходные трубы, следует определиться, какой именно вариант этого элемента вам необходим. Затем подбираем материал, рисуем схему и приступаем к изготовлению.

После того как этот элемент будет готов, его можно закрепить на трубе

Важно! Для того чтобы укрепить конструкцию на трубе, вам понадобится помощник. Это связано с тем, что требуется производить работы на высоте и в неудобных условиях

Используя простую технологию вы можете изготовить колпак на трубу дымохода своими руками и выполнить его монтаж своими силами. Тем самым сэкономить средства. Зонтик позволит повысить эффективность дымоудаления, тем самым обезопасив ваше помещение от задымления.

Фотогалерея – свет в ванной комнате

Причины поломок и их устранение

Есть три вида работы и устранение поломок:

  1. Профилактиктический ремонт
  2. Капитальный ремонт.
  3. Частичный ремонт.

Профилактика проводится для чистки от сажи. Помощь профессионала не нужна. Необходимо следить за всеми частями печи, чистить от сажи и пепла.

  • Печь дымит и плохо горит. Необходимо проверить тягу печи и подходит ли топливо для именно этой печи.
  • Плохая отдачи тепла печи. Необходимо проверить, как плотно закрывается поддувало и дверца у топки, нужно использовать специальный жгут.
  • Сильная тяга, будет весь жар уходить на улицу и прогреваться помещение не будет.
  • Если будет хорошая тяга, то газы будут уходить через дымовую трубу, не будет образовываться угарные газы.
  • Печь не прогревается. В дымовой трубе имеются трещины. Необходимо заделать трещины. Основной канал сужен, нужно суженный канал разобрать.
  • Нет тяги. Очистить трубу с помощью гири. Если этим способом не удалось очистить, придется разбирать дымовую трубу, чтобы очистить ее. Если сажа от смолы, то необходимо развести в дымоходе огонь и таким методом очистить, также есть химические средства.
  • Печь начинает дымить. Эта проблема возникает при постоянной топке печки. Нужно разобрать печь и отремонтировать внутреннюю кладку дымовой трубы. Засорился стояк. Необходимо разобрать дымовую трубу ближе к засоренному стояку и прочистить. От сильного ветра. Установить дефлектор.
  • При возникновение мокрых пятен на трубе. Это образование конденсата. Обделать трубу стекловатой, нельзя топить печь сырыми дровами или топливом, сделать топливник более большим, всю дымоходную трубу сделать намного короче.
  • Если после того, как долго топили печь и все равно она не нагревается, необходимо очистить дымовую трубу от сажи.
  • Если появляются трещины, то нужно замазать раствором глины.
  • После того, как долгое время не топили, пропадет тяга. Это означает, что в трубе стоит холодный воздух. Необходимо поджечь листок бумаги, и будет снова тяга.

Эксплуатационные поломки

  • Плохая тяга и накопленная сажа в дымоходной трубе.
  • В конструкции происходит разрушение материала.
  • Происходит разрушение у каналов стенки.
  • Оголовки начинают обмерзать.

Колпак на дымоходную трубу также можно купить, цена на него сравнительно недорогая.
