Коллекторный узел для теплого пола: какой выбрать, устройство, правильная сборка

Как собрать коллектор для теплых полов своими руками

Как настроить

После монтажа тёплого пола, и его подсоединения к установленному коллектору, требуется произвести настройку системы, чтобы обеспечить комфортные условия в квартире.

Содержание

Регулировка насосно-смесительного устройства:

  • Снимаем терморегулятор, он может повлиять на регулировочный процесс.
  • Устанавливаем перепускной вентиль на максимальный уровень, чтобы он не сработал при настройке.

Приступаем к регулировке балансировочного клапана. За основу берутся температурные показатели воды: на выходе из котла (+95), при входе в трубопровод пола максимум + 45, на выходе + 35. Температурная разница подачи и обратки допустима в приделе 5 — 10 градусов, не больше. Используя формулу можно сделать несложные расчёты:

Этот показатель выставляется на балансировочном клапане.

  • Переходим к регулировке насоса. На нём устанавливается минимальная мощность, производится постепенное её увеличение, пока не достигается необходимый уровень давления.
  • Настраиваем перепускной вентиль. На нём устанавливается показатель на 10% больше, чем максимальный уровень рабочего давления.

Если тёплый пол имеет несколько контуров,  необходимо производить регулировку таким образом каждой петли.

Насосно-смесительный узел — «сердце» водяных тёплых полов, без него он не будет работать эффективно и с полной тепловой отдачей. Поэтому, при монтаже полового обогрева с несколькими контурами — данный механизм обязателен для установки. А вот покупать его, или собрать своими руками — решать вам.

Сборка смесительного узла с коллектором

Коллекторный узел может включать в себя и больше: циркуляционный насос, двух- или трёхходовой клапан, термодатчик (см. дополнительно Смесительный узел тёплого водяного пола), как на фото 3 и 4:

фото 3

Cлева модуль подмеса (смесительный узел) с насосом, трёхходовым клапаном; здесь есть также термометр, термостат (белая «коробочка» над насосом). Между модулем подмеса и коллекторами ставятся шаровые краны, чтобы не только отсоединять при необходимости одно от другого, а ещё и для удобства прогонки теплоносителя и удаления воздуха при первом заполнении тёплого пола.

На самом коллекторе установлены расходомеры на подаче и есть гнёзда для сервоприводов на обратке. Если длина труб в петлях слишком разная, то за счет регуляторов протока можно отрегулировать расход теплоносителя.

фото 4

Все элементы смесительного узла имеют накидные гайки, что очень упрощает их соединение между собой. Смесительных узлов много разных комплектаций (принцип работы у всех один), к каждому прилагается инструкция по сборке. Тем не менее, чуть-чуть о соединении смесительного узла и коллектора на конкретном примере.

Итак, купили коллекторы и смесительный узел. Нужны будут гаечные ключи, отвёртки и подмотка с пастой.
Допустим, у нас коллектор с гнёздами под сервоприводы и с расходомерами:

Здесь подающий коллектор снизу (на нём расходомеры), а обратный сверху, это учитываем.

Следующая задача – соединить коллектор со смесительным узлом. В нашем примере он состоит из насоса, трехходового клапана, байпаса, накладного реле и  соединительных патрубков:

В комплекте должны быть также прокладки и термометр (термодатчик). В том виде, как на фото выше, смесительный узел должен присоединяться к коллекторам слева. Если нужно справа, то просто отпускаем накидные гайки насоса и разворачиваем насос на 180 градусов.

Дальше (в приведённом примере) нужно поменять местами и коллекторы: подающий вверх, обратку вниз, как по идее и полагается им быть. Сделать это легко, нужна только отвёртка и две руки (свои:)).

Между коллектором и смесительным узлом нужно поставить краны (на фото обведены зелёным), и между смесительным узлом и магистральным трубопроводом, подходящим от котла:

Кранов нет в комплекте с данными устройствами, нужно купить отдельно. Прикручиваем краны Маевского и слива (на фото обведены оранжевым). Результат должен выглядеть так, как на фото выше.

Сперва собираем без подмотки, смотрим, что всё меж собой хорошо стыкуется, а только потом уже собираем заново с подмоткой. Помним ещё, что при соединении накидными гайками нужно добавлять резиновые прокладки.

Строение смесительного узла

Подходящие материалы

Монтаж

Рассмотрим монтаж одной из схем отопительного контура.

Начиная от котла отопления монтируется:

  1. Простой тройник. Один его выход направляется в тёплый пол, другой – на радиаторное отопление.
  2. Устанавливается коллекторный шкаф. Место установки желательно выбирать так, чтобы шкаф оказался ближе всего к центру дома.
  3. Трёхходовой клапан (направление потока сверяется по стрелке).
  4. Циркуляционный насос. Он устанавливается на выходе трёхходового так, чтобы поток высасывался из клапана.
  5. Гребёнки подачи и обратки (собранные из тройников, или приобретённые) крепятся в шкафу на монтажных планках. Гребёнки соединяются байпасом.
  6. Недалеко от насоса фиксируется датчик температуры от трёхходового клапана. Место, где он расположен, можно утеплить пенофолом или подобным теплоизолятором, для снятия более точных показаний.
  7. В высшей точке гребёнки, ставится воздухоотводчик (кран Маевского).
  8. На гребёнке – обратке ставятся терморегуляторы для каждой ветки.
  9. Устанавливаются трубы пола, делается разводка и укладка по комнатам. Соединение делается на фитинги при помощи накидных гаек. Обрезать длину трубы из бухты не нужно, пока не будут уложены все витки. Подведя трубу к коллекторному шкафу, её обрезают по длине и крепят в гребёнку обратки.
  10. Обычным тройником делается подключение обратки пола к трёхходовому клапану (на его боковой выход, примешивающий холодный теплоноситель), другая часть тройника – это обратка всей системы, которая уйдёт на котёл.
  11. Подключение отопления – пробный пуск и настройка сервоприводов отдельно по каждому контуру.

Гребенка с сервоприводом

Только убедившись, что течи нет, можно заливать стяжку.

Как избавиться от запаха кошачьей мочи с мебели?

  1. Если лужа появилась недавно, сначала ее нужно полностью промокнуть салфеткой или бумажным полотенцем, предварительно сложенным в несколько раз. Затем сверху на пятно кладется любая ткань, и мебель проглаживается хорошо разогретым утюгом. Под воздействием горячего воздуха начинается процесс испарения кошачьей мочи. Можно использовать не только утюг, но и фен, однако в последнем случае его нужно держать на расстоянии примерно 10 см от мебели.
  2. Непосредственно на место загрязнения наносится уксусный раствор, приготовленный по следующей схеме — смешивается простая вода (500 мл) и уксус (100 мл). Затем пятно просушивается феном.
  3. Уксус можно заменить простой пищевой содой, которая насыпается на место загрязнения. Затем готовится специальный раствор из перекиси водорода и моющего средства для посуды (компоненты берутся в равных пропорциях). Готовое средство наносится сверху на соду, которая должна начать пениться. Примерно через 1 час, нужно место загрязнения тщательно обработать щеткой, после чего протереть влажной тканью.

Преимущества и недостатки размещения стиральной машинки под столешницей

Размещение стиральной машинки на кухне – это все-таки вынужденная мера, у которой есть свои плюсы и минусы. К преимуществам такой планировки можно отнести свободное место в ванной комнате, а также создание дополнительной рабочей поверхности на кухне. У большой семьи появится возможность загружать стирку в любое время суток, в независимости от того, занята ли кем-то ванная.

Но перемещение машинки на кухню также может вызвать и различные неудобства:

  1. На этапе отжима и слива машинка будет создавать сильный шум, что может помещать общению во время ужина и даже заглушить звук телевизора.
  2. Запах стиральных порошков и гелей не лучшим образом сочетается с приготовлением пищи, к тому же на кухне домочадцы не только едят, но и отдыхают.
  3. Для стирки грязного белья и прочих вещей придется изначально заглянуть в ванную или другую комнату, где хранится корзина. После сортировки и загрузки всего необходимого в тазик, по пути следует не забыть взять достаточное количество порошка.

Перечисленные недостатки не очень критичны, и их можно вполне легко устранить. Привыкнуть к стирке на кухне помогут несколько советов:

  1. Загружать машинку следует в ночное или вечернее время, в перерывах между посиделками. Так запахи и шум не будут отвлекать.
  2. Для хранения стирального порошка можно использовать шкаф или герметичный контейнер, размещенный под мойкой.
  3. Если порошок просыпается мимо лотка, лучше заменить его средством для стирки в жидкой форме. Такие средства еще и растворяются полностью.
  4. Снизить шумность машинки можно с помощью регулировки ее ножек.

При обустройстве кухни с нуля, желательно использовать для отделки плитку – керамическую или керамогранитную вместо паркетной доски и ламината. Такой материал не только поможет избежать протечек, но и минимизирует вибрации машинки.

Выбрать и встроить стиральную машину под столешницу с помощью изложенного материала не так уж и сложно. Главное, заранее подготовить все коммуникации, позаботиться о замерах, начертании плана и наличии всех инструментов.

Правила подбора комплектующих

Выполнив все расчеты, следующим действием будет подбор необходимого комплекта механизмов. Самый простой набор состоит из запорной арматуры. Однако с таким устройством сложно регулировать мощность отдельных отопительных линий.

Для решения этой задачи на подающую гребенку устанавливают кран-буксы, посредством которых возможна плавная настройка. На обратный коллектор монтируют ротаметры.

Параметры коллектора должны быть достаточными для удобного доступа к запорно-регулировочной арматуре. Средние показатели диапазона между контурами – 100-150 мм, межосевое расстояние между подающей и обратной гребенкой – 250-300 мм

Для теплых водяных полов схема комплектации будет отличаться.

Для сборки потребуются такие элементы:

  1. Запорно-регулирующий клапан. Монтаж производится на соединительные патрубки. С помощью этой арматуры осуществляется полная или частичная остановка притока теплоносителя. Рекомендуется применять автоматическую модификацию.
  2. Ротаметры. Такие элементы монтируют на обратный коллектор. Они выполняют аналогичную функцию, как и предыдущий элемент, только в обратном трубопроводе.
  3. Узел подмеса. Посредством микширования потоков горячей и холодной воды оптимизируется заданный рабочий режим обогрева.

Комплект коллектора обязательно оснащается группой безопасности во главе с манометром, воздушным клапаном, термостатом и циркуляционным насосом. Он может быть дополнен сервоприводами, управление которыми воспроизводится через контрольный электроблок. Таким образом, работа системы может быть автоматизирована.

Критерии выбора

Выбирая распределительный коллектор отопления для системы напольного обогрева, необходимо заранее знать, сколько контуров планируется подключить. Рекомендуется выбрать устройства с запасом на один-два выхода, чтобы иметь возможность скорректировать проект системы и разбить протяжённый контур на две ветки либо подключить дополнительное оборудование (манометр, термометр). На один коллектор можно подключить не более девяти петель, если контуров больше, устанавливают два и более распределительных блока.

Максимальный размер гребёнкиИсточник sgon24.ru

Далее следует обратить внимание на материал изготовления гребёнки. Надёжными и долговечными являются корпуса из нержавеющей стали, хромированной или никелированной латуни, бронзы

Рекомендуется отдать предпочтение изделиям, изготовленным по российским ГОСТам, или продукции известных производителей, имеющей сертификат соответствия европейским стандартам. Каждую гребёнку следует внимательно осмотреть для выявления возможных изъянов – трещин, коррозии, дефектов поверхности.

В список надёжных марок входят: Kermi, Valtec, Rehau, Valliant, Rossini, FIV. При покупке фирменных изделий желательно брать готовые укомплектованные коллекторные блоки, чтобы не переплачивать за отдельные детали и избежать проблем, связанных с несовместимостью элементов от разных производителей.

Видео описание

Популярные виды коллекторов, различия показаны в видео:

Сборка и монтаж

Шкаф с коллекторным блоком рекомендуется установить с таким расчётом, чтобы петли тёплого пола были примерно одной длины. Если распределяющее устройство располагается выше уровня отопительного контура, воздух из системы будет автоматически удаляться через воздухоотводчик. В случае, когда шкаф планируется спрятать в подвал или поставить на этаж ниже, придётся на каждый контур поставить по воздухоотводчику в комплекте с шаровым отсечным краном, а также на обратке.

При сборке коллекторного блока обратите внимание на герметичность соединений. Если в комплекте с оборудованием нет уплотнительных резиновых колец, резьбу уплотняют подмоткой

Далее выполняется монтаж коллектора тёплого пола в специальный шкаф. Направляющие, оснащённые болтами и гайками для крепления гребёнок, перемещают в соответствии с их длиной. Если коллекторный блок монтируется без шкафа, используют хомуты с дюбелями или кронштейны. На этом же этапе при необходимости монтируют смесительный узел, устанавливают циркуляционный насос для тёплого пола. В заключении подсоединяют контуры, проводят опрессовку системы.

Видео описание

Как происходит монтаж коллектора, подключение контуров вы увидите в видео:

Коротко о главном

Оснащение коллекторного блока должно соответствовать требованиям к функциональности системы. Коллекторное устройство обеспечивает равномерный нагрев отопительных элементов и постоянную температуру в помещении. Изготавливается из следующих материалов: полипропилена, латуни и стали.

Состоит коллектор из системы, к которой подключают резьбовые элементы, фитинги или регулировочные вентили. Монтаж коллектора производится в специальный шкаф или же применяют кронштейны.

Наряду с ним используют смесительный узел.

Долговечность гребёнок напрямую зависит от материала и качества изготовления. Можно приобрести готовый укомплектованный распределительный блок или самостоятельно смонтировать его из отдельных элементов.

Источник

Проход коаксиального устройства через деревянную стену

Выбор модели

В большинстве случаев выбор модели коллектора зависит от размеров отапливаемого помещения и требований, предъявляемых к системе отопления. Где и каким образом будет сооружен теплый пол, уровень безопасности становятся решающими факторами при выборе оборудования. Смесительный узел является наиболее уязвимым элементом устройства

Ввиду того, что в этом части конструкции одновременно циркулируют и холодная и горячая вода, важно добиться сохранность этого блока от механических повреждений

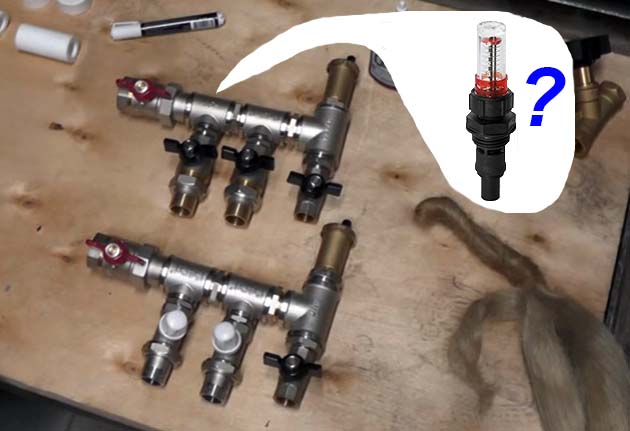

Многие из нас задаются вопросом, как собрать коллектор для теплого пола, если устройство имеет такое сложное строение и конструкцию. Ответ прост. Сложность только видимая. При детальном изучении всех деталей и элементов конструкции, осознания целей и задачей каждого устройства, можно самостоятельно собрать и подключить коллектор к своей системе отопления. Выбранные материалы, качество сборки являются гарантией того, что ваш теплый пол будет нормально работать.

Для того, что бы действовать правильно, остановимся на деталях, которые следует учитывать при покупке коллектора. Самый лучший вариант – это модель, корпус которой изготовлен из латуни или из нержавеющей стали. В обоих вариантах выбор будет правильным, единственное условие, разная цена таких устройств.

По функциональности в продаже имеются, как простые, так и сложные типы смесительных узлов. В простых коллекторах имеется минимальный набор устройств, обеспечивающих работу теплого пола в узких параметрах. Для сложных конструкций характерным является оснащение дополнительными приборами и датчиками.

Ценовой вопрос в данном случае не должен быть препятствием для вас при выборе оборудования. Коллектор, снабженный автоматическим терморегулятором, станет для вас настоящим помощником, который будет выполнять за вас всю черновую работу. Благодаря автоматике система сама будет контролировать условия работы, по мере необходимости регулируя интенсивность потока, наконец, спускать воду из трубопровода.

В комплекте стандартной модели коллекторов имеются термометры, благодаря которым или вы, или автоматика могут минимизировать тепловые потери.

При наличии нескольких больших по площади помещений, отапливаемых теплыми полами, рекомендуется устанавливать не один, а два коллектора.

Шкаф для коллектора

Пункт смешивания и распределения теплоносителей не будет выглядеть эстетично, если его не спрятать в шкаф. Цена на него небольшая и проще его купить, чем мастерить своими руками при отсутствии необходимых  инструментов. Конструкции шкафов чаще применяются встроенными, но бывают и наружными.

Встроенный шкаф с коллектором

В них предусмотрены отверстия для крепления. Способы фиксации всегда подробно описаны в инструкции

При покупке на это следует обратить внимание

Также важно, где в шкафу расположены отверстия для трубопроводов, и как они соответствуют конструкции коллектора. Все его детали должны свободно размещаться и иметь доступ для обслуживания и ремонта. Шкаф должен надежно закрываться с возможностью доступа к оборудованию только тем, кто занимается обслуживанием системы

Шкаф должен надежно закрываться с возможностью доступа к оборудованию только тем, кто занимается обслуживанием системы

Все его детали должны свободно размещаться и иметь доступ для обслуживания и ремонта. Шкаф должен надежно закрываться с возможностью доступа к оборудованию только тем, кто занимается обслуживанием системы.

Части коллекторного шкафа

Коллекторный шкаф для водяного теплого пола входят две главные составные части:

  • Насосно-смесительный узел;
  • Коллекторный блок.

Насосно-смесительный узел

В насосно-смесительном узле происходит смешивание горячей воды поступающей в систему водяного теплого пола, с остывшей водой уже прошедшей через трубопровод системы. Смешивание происходит благодаря крыльчаткам насоса.

Насос подает смешанную теплую воду в трубопровод системы. Вода, проходя по трубопроводу, отдает тепло помещению и охоложенная поступает обратно в насосно-смесительный узел коллекторного шкафа.

Ручная настройка тепловой мощности производится балансировочным клапаном. Балансировочный клапан регулирует расход остывшей воды в системе. Для обогрева небольшого помещения балансировочный клапан открывается, для большого помещения закрывается.

Температуру в системе регулирует термоголовка, а контролирует температуру термодатчик. Термоголовка открывает или закрывает клапан на магистрали, подающей горячую воду.

При прекращении подачи воды открывается перепускной клапан и вода циркулирует через свободный байпас.

В простой сборке коллекторного шкафа температура пола регулируется вручную. Для автоматической регулировки применяются сервоприводы вместе с комнатными термостатами. Сервопривод получает сигналы с термодатчика и в автоматическом режиме закрывает или открывает клапан обратного коллектора, и движение по трубопроводу пола регулируется.

За регулировкой воды поступающей в трубопровод системы и воды, из трубопровода возвращающейся отвечает коллекторный блок коллекторного шкафа.

Коллекторный блок

Коллекторный блок собирается из двух рядов байпасов. Один ряд байпасов регулирует поток теплой воды, второй ряд регулирует поток остывшей воды. Первый ряд называется прямой ряд коллекторов, второй – ряд обратных коллекторов.

Характеристики насосно-смесительного узла

  • Максимальное рабочее давление: 10 Бар;
  • Максимальная температура воды: 90°C;
  • Рабочий диапазон температуры: 20-60 °c;

Характеристики коллекторного блока

  • Диаметры труб: 1” (Дюйм) или дюйм с четвертью;
  • Количество входов/выходов от 3 до 12;
  • Давление рабочее 10 Бар;
  • Максимальная температура воды 120°C.

На этом все! Ходите по теплому полу!

  • Полистирольная система теплый пол
  • Обогрев пола в квартире и доме: типы обогрева полов
  • Стяжка для теплых полов: варианты, толщина и растворы
  • Три применения нагревательного кабеля: обогрев кровли, пола и труб
  • Бетонные и настильные системы теплого пола

Как избавиться

Подключение труб теплого пола к гребенке

Монтаж греющих труб начинается с подключения свободного конца трубки к штуцеру подающей гребенки распределительного коллектора.

У большинства современных производителей, например таких как Rehau, это делается при помощи резьбозажимного соединения под евроконус. Оно считается одним из самых простых и надежных по исполнению на сегодняшний день.

Евроконус зачастую идет под диаметр 17мм, тем временем как масса пользователей собирает свою систему теплых полов из 16-й трубы. В этом случае вам придется откалибровать трубку под заданный размер.

Можно применить оригинальные трубки из сшитого полиэтилена от Rehau, которые идут 17-го диаметра, тогда все должно зайти без дополнительных телодвижений.

Ошибка №1 — не рекомендуется обрабатывать и расширять конец трубки не приспособленным инструментом.

Кто-то расширяет стенку при помощи ножниц по металлу. Вроде бы все и подходит, но идеально ровного соприкосновения вы таким способом не добьетесь.

Надежность соединения от этого в итоге проиграет. При частых перепадах температуры, в этом месте в будущем вполне возможно появление течи.

Далее одеваете на трубку накидную гайку, вставляете туда же обжимное кольцо и упорную втулку.

После чего от руки затягиваете конец трубки к присоединительному штуцеру.

Для того, чтобы не сорвать штуцер на коллекторе, окончательную затяжку следует производить при помощи двух ключей. Одним фиксируете шестигранник на штуцере, а вторым производите затяжку резьбозажимного соединения.

При монтаже эластичных труб подводку коллектора у пола лучше заключить в фиксатор поворота.

На входе в стяжку, на трубы необходимо одеть защитный кожух из гофротрубы или теплоизоляции. Рекомендуемая длина — не менее 0,5м.

25см будут выходить наружу, а другие 25см будут расположены в самой стяжке.

Ошибка №2 — если не одеть защитного кожуха, трубка будет повреждаться об острые края стяжки при ее температурных удлинениях.

Подводку греющих контуров следует прокладывать с шагом в 100мм.

Монтаж контура заканчивается подведением другого конца трубы к соответствующему штуцеру обратной гребенки.

В зоне присоединения труб к коллектору, где расстояния между трубок минимальное или они идут вплотную друг к другу, их также нужно помещать в теплоизоляцию или гофру.

Это предотвратит перегрев стяжки и снизит температуру поверхности вблизи самого коллектора. Точно таким же образом поочередно подключаете все остальные контура.

Ошибка №3 — не перепутайте подачу с обраткой. Не всегда где стоят расходомеры подключаются подающие шланги, а к другой гребенке обратные.

Все зависит от типа ротаметра. Поэтому сверяйтесь с документацией. В одном случае шток должен отклоняться потоком воды вниз, поэтому через него и заводят подачу.

А в другом наоборот, поднимать шток вверх.

Отличить их можно по шкале. У тех что на подачу — ноль будет в самом вверху, а шкала соответственно будет возрастать к низу.

У тех что на обратку — ноль снизу, а цифры увеличиваются наверх.

Монтаж теплого пола

На изображении рядом нарисована схема возможного размещения труб. Наиболее приемлемый для Вас вариант Вы должны выбрать во время разработки проекта своего теплого пола.

Еще ниже представлена схема, которая поможет осуществить монтаж теплого водяного пола совместно с радиаторным отоплением:

  • прежде всего, перед монтажом теплого пола необходимо подготовить поверхность – она должна быть максимально ровной, не иметь уклона;
  • полезно задействовать самовыравнивающиеся составы, чтобы приблизить поверхность к идеальной;
  • после того, как пол выровнен, приступаем к установке коллектора;
  • поверхность, на которой будет размещен коллектор, должна быть ровно перпендикулярной полу;
  • распределитель необходимо также выровнять относительно пола, прибегнув для этого к помощи уровня;
  • подойдите к установке коллектора со всей ответственностью, так как если Вы установите его недостаточно ровно, коллектор принесет Вам в дальнейшем массу хлопот в виде сбоев в работе;
  • как только коллектор установлен, вдоль всего периметра комнаты рядом с полом наклейте демпферную ленту;
  • сразу после этого установите теплоизоляцию;
  • если Ваша теплоизоляция не оснащена крепежами для труб, то придется осуществить монтаж планок с фиксаторами для труб на расстоянии полметра друг от друга;
  • сразу после этого монтируем трубы в соответствии с выбранной Вами ранее схемой;
  • когда будете укладывать трубопровод, постарайтесь не перегибать трубы;
  • затем необходимо с помощью фитингов соединить трубы и коллектор;
  • когда коллектор соединен со всей системой, необходимо его протестировать;
  • запуск коллектора начинается с низких температур и давления, которые плавно увеличиваются на протяжении четырех часов;
  • если Вы не наблюдаете никаких протечек, то можете включить коллектор на максимум;
  • стоит отметить, что самая сложная часть работы – это соединение коллектора и системы.

Когда тестирование системы прошло успешно, устанавливаем над трубами армирующую сетку. После этого всю систему труб нужно залить стяжкой

Здесь важно обратить внимание на то, что чем больше мощность Вашей системы, тем более толстой должна быть стяжка

Сохнет стяжка достаточно долго – в течение примерно 21 дня. По истечению этого срока следует запустить коллектор и прогреть пол при самой низкой температуре на протяжении нескольких часов.

Когда стяжка высохла, можно приступить к укладке покрытия пола. Во время укладки в помещении должна быть низкая влажность – 2-4 процента. Если Вы укладываете плитку из камня либо керамики, то учтите, что толстый слой клея будет способствовать тому, что пол будет долго нагреваться.

Поскольку сам по себе пол с подогревом является достаточно сложной конструкцией, старайтесь проводить все работы максимально аккуратно и правильно, соблюдайте технологию работы с каждым из материалов – и тогда теплый пол будет радовать Вас долгие годы без всяких сбоев.

Напоследок представляем Вашему вниманию полезное видео по теме:

Насосно-смесительные узлы Stout (Стоут) для водяного теплого пола

Elsen (Германия)

Giacomini (Италия)

Hansa (Германия)

Kermi (Германия)

Meibes (Германия)

Oventrop (Германия)

Rehau (Германия)

Royal Thermo (Италия)

Uni-Fitt (Италия)

Uponor (Финляндия)

Valtec (Италия)

Watts (Германия)

Danfoss (Дания)

Gekon (Италия)

TIM (ТИМ)

ICMA (Италия)

Сортировать по:

|

Байпас Stout SDG-0020 для комплекта насосной группы G 3/4″ — Rp 3/4″

Байпас Stout SDG-0020 для комплекта насосной группы G 3/4″ — Rp 3/4″

Артикул: SDG-0020-003002
В наличии

Товар:

байпас

Страна:

Италия
Подробнее

Добавить к сравнению

Смесительный узел Stout SDG-0020 с термостатическим клапаном 20-43°C, без насоса

Смесительный узел Stout SDG-0020 с термостатическим клапаном 20-43°C, без насоса

Артикул: SDG-0020-004000
В наличии

Товар:

Смесительный узел

Страна:

Италия

Глубина, мм:

100

Высота, мм:

290
Подробнее

Добавить к сравнению

Смесительный узел Stout SDG-0120 с термостатическим клапаном 20-43°C и термометром, без насоса

Смесительный узел Stout SDG-0120 с термостатическим клапаном 20-43°C и термометром, без насоса

Артикул: SDG-0120-005000
В наличии

Товар:

Смесительный узел

Страна:

Италия

Глубина, мм:

100

Высота, мм:

290
Подробнее

Добавить к сравнению

Смесительный узел Stout SDG-0020 с термостатическим клапаном, без насоса

Смесительный узел Stout SDG-0020 с термостатическим клапаном, без насоса

Артикул: SDG-0020-001000
В наличии

Товар:

Смесительный узел

Страна:

Италия

Глубина, мм:

100

Высота, мм:

290
Подробнее

Добавить к сравнению

Смесительный узел Stout SDG-0120 с термостатическим клапаном, без насоса

Смесительный узел Stout SDG-0120 с термостатическим клапаном, без насоса

Артикул: SDG-0120-001000
В наличии

Товар:

Смесительный узел

Страна:

Италия

Глубина, мм:

100

Высота, мм:

290
Подробнее

Добавить к сравнению

Смесительный узел Stout SDG-0020 с термостатическим клапаном и байпасом, без насоса

Смесительный узел Stout SDG-0020 с термостатическим клапаном и байпасом, без насоса

Артикул: SDG-0020-002000
В наличии

Товар:

Смесительный узел

Страна:

Италия

Глубина, мм:

100

Высота, мм:

290
Подробнее

Добавить к сравнению

Смесительный узел Stout SDG-0020 с термостатическим клапаном 20-43°C и насосом Grundfos UPSO 25-65/130

Смесительный узел Stout SDG-0020 с термостатическим клапаном 20-43°C и насосом Grundfos UPSO 25-65/130

Артикул: SDG-0020-004001
В наличии

Товар:

Смесительный узел

Страна:

Италия

Глубина, мм:

110

Высота, мм:

290
Подробнее

Добавить к сравнению

Смесительный узел Stout SDG-0120 с термостатическим клапаном и байпасом, без насоса

Смесительный узел Stout SDG-0120 с термостатическим клапаном и байпасом, без насоса

Артикул: SDG-0120-002000
В наличии

Товар:

Смесительный узел

Страна:

Италия

Глубина, мм:

100

Высота, мм:

290
Подробнее

Добавить к сравнению

Смесительный узел Stout SDG-0120 с термостатическим клапаном 20-43°C, термометром и насосом

Смесительный узел Stout SDG-0120 с термостатическим клапаном 20-43°C, термометром и насосом

Артикул: SDG-0120-005001
В наличии

Товар:

Смесительный узел

Страна:

Италия

Глубина, мм:

110

Высота, мм:

290
Подробнее

Добавить к сравнению

Смесительный узел Stout SDG-0020 с термостатическим клапаном и насосом Grundfos UPSO 25-65/130

Смесительный узел Stout SDG-0020 с термостатическим клапаном и насосом Grundfos UPSO 25-65/130

Артикул: SDG-0020-001002
В наличии

Товар:

Смесительный узел

Страна:

Италия

Глубина, мм:

110

Высота, мм:

290
Подробнее

Добавить к сравнению

Смесительный узел Stout SDG-0020 с термостатическим клапаном, байпасом и насосом Grundfos UPSO 25-65/130

Смесительный узел Stout SDG-0020 с термостатическим клапаном, байпасом и насосом Grundfos UPSO 25-65/130

Артикул: SDG-0020-002002
В наличии

Товар:

Смесительный узел

Страна:

Италия

Глубина, мм:

110

Высота, мм:

290
Подробнее

Добавить к сравнению

Смесительный узел Stout SDG-0120 с термостатическим клапаном и насосом Grundfos UPSO 25-65/130

Смесительный узел Stout SDG-0120 с термостатическим клапаном и насосом Grundfos UPSO 25-65/130

Артикул: SDG-0120-001002
В наличии

Товар:

Смесительный узел

Страна:

Италия

Глубина, мм:

110

Высота, мм:

290
Подробнее

Добавить к сравнению

Смесительный узел Stout SDG-0120 с термостатическим клапаном, байпасом и насосом Grundfos UPSO 25-65/130

Смесительный узел Stout SDG-0120 с термостатическим клапаном, байпасом и насосом Grundfos UPSO 25-65/130

Артикул: SDG-0120-002002
В наличии

Товар:

Смесительный узел

Страна:

Италия

Глубина, мм:

110

Высота, мм:

290
Подробнее

Добавить к сравнению

Брошюра

Технический буклет

Инструкция по монтажу

Каталог продукции 2020

Альбом технических решений

Декларация о соответствии

Агрегат #2 — коллектор

Коллектор – устройство, отвечающее за распределение горячей воды по отопительным контурам, а так же настройку и регулировку теплых полов. Прибор должен иметь достаточное количество выводов, чтобы подключить к ним все контуры.

Наиболее простые модели оснащены только запорными клапанами. Они предельно дешевы, но не дают даже минимальной возможности настраивать систему.

Приборы с регулировочными клапанами позволяют проводить коррекцию расхода воды для каждого контура, что позволяет настраивать теплый пол для наиболее равномерного обогрева помещений.

В обязательном порядке коллектор любой модели оснащается сливным отводом и специальным  воздухоотводным клапаном. Наиболее удобны в использовании устройства с сервоприводами на клапанах, оснащенные предварительными смесителями, которые перемешивают подаваемую в систему прогретую воду с возвращающейся остывшей и тем самым регулируют ее температуру.

Такой прибор полностью автоматизирует функционирование теплого пола, однако его стоимость очень велика.

Коллектор с сервоприводами на клапанах и предварительным смесителем. Необходимые регулировки системы осуществляются автоматически

Устройство предохранительного клапана

Распределитель из металлических фитингов

Если вместо полипропилена использовать металлические фитинги, то удастся немного уменьшить размеры конструкции и обойтись без паяльника. Но здесь вас поджидает другой подводный камень в виде дешевых тонкостенных тройников, за которые страшно браться трубным ключом – некачественный материал может треснуть. Если же покупать добротные фитинги, то общая цена изделия приблизится к заводскому коллектору, хотя экономия все равно останется.

Для изготовления необходимо выбрать тройники внутренняя / наружная резьба из хорошей латуни, показанные на фото, и шаровые краны с невысоким штоком и рукояткой типа «бабочка». На вторую часть гребенки пойдут все те же радиаторные вентили. Технология сборки проста: пакуйте резьбу льном или нитью и скручивайте фитинги между собой, а дальше устанавливайте краны и прочие детали.

Поставить расходомеры на гребенку из латунных фитингов – сложный вопрос. Тогда подающую линию придется собирать из крестовин и ставить специальные переходники для ротаметров. Некоторые из них тоже сделаны под евроконус, так что адаптер придется вытачивать. Проще отбалансировать систему без расходомеров.

Как видно на фото, ротаметр здесь поставить некуда

Как правильно убрать свежую лужу

Поделитесь в социальных сетях:FacebookXВКонтактеredditWhatsApp
Напишите комментарий
