Пиролизная печь своими руками: инструменты и материалы, этапы сборки

Инструкция по изготовлению

Порядовка пиролизная печи из кирпича

Воспользуемся схемой, выполним разметку, прежде чем приступить к строительству пиролизной печи своими руками.
Делаем фундамент. На твердое основание кладем гидроизоляцию. Сверху насыпаем 10 мм песка. Фундаментную плиту принимаем размеров 1200х1000 мм. Высота — 100 мм. Замешиваем и заливаем.
Начинаем кладку. Начальный ряд — самый важный. Будьте особо внимательны и аккуратны. Построить такую пиролизную печь своими руками — дело не простое. Все углы делаем строго перпендикулярными. Ориентируйтесь на порядовку обычной кирпичной печи. Выполните кладку до топливника.  В качестве вяжущего используйте готовые растворы для кладки печей. Их легко приобрести в любом магазине строительных материалов.
Выполняем устройство топливника
Обратим внимание, что здесь присутствует 2 камеры. В первую выполняют закладку топлива
Во вторую попадает вторичный воздух и газы при процессе пиролиза. Это основной принцип при изготовлении пиролизной печи своими руками. Ориентируйтесь на размеры, приведенные на фото №1.
Устанавливаем колосниковую решетку. Не забудьте оставить небольшой зазор, т. к. металл от нагревания расширяется.
Устанавливаем наш вентилятор. Его функция заключается в создании дополнительного воздушного потока для активизации процесса конвекции. Интенсивность горения будет регулироваться за счет задвижки в дымоходе, которая позволяет увеличить или уменьшить тягу по своему усмотрению.
Монтируем дверцы на топку и поддувало.
Выкладываем остальную часть печи. Особое внимание уделите дымоходу

Важно строго придерживаться выбранной схемы. Любые отклонения могут привести к задымлению помещения.
Тщательно загерметизируйте все щели, стыки и т.п.
Теперь нашу печь надо испытать, затем просушить

Заложите небольшое количество мелких дров. Примерно на полчаса горения. Зажгите и следите, чтобы не появился запах угарного газа. Для просушки — топите печь по 2-3 часа дважды в день в течении недели.

Эксплуатация печи

Перед розжигом Бубафони изнутри корпуса необходимо извлечь приваренный воздуховод, сняв перед этим верхний колпак. Внутрь печки делается закладка древесных поленьев в горизонтальном положении, впритык друг ко другу. При вертикальной закладке могут возникать некоторые препятствия на пути движения поршня: обычно это происходит в тех случаях, когда поленья не полностью прогорают. В результате тление в первичной камере перерастет в полноценное горение, что серьезно нарушает правильное функционирование печи. Дрова в таком случае расходуются намного быстрее, а из воздуховода начинает просачиваться дым. При укладке поленьев запрещается перекрывать участок, где приварен дымоход.

На дрова насыпают слой щепок, опилок или измельченных веток. Сверху на них нужно положить пропитанную керосином старую ткань или бумагу. На топливной закладки впритык устанавливается поршень и надевается крышка. Для поджигания дров нужно поджечь кусок ветоши или бумаги, и забросить его внутрь через воздушную трубу. Спички в этом случае неэффективны, так как они гаснут, не успев достичь топлива. После загорания дров делают паузу в 15-20 минут, дав им хорошо разгореться. Когда пламя наберет силу, задвижку на воздушной трубе следует закрыть: таким образом Бубафоня переводится в основной рабочий режим.

Видео

Печное отопление в Украине, что называется, переживает второе рождение. Причины такого явления понятны без всяких объяснений.

Именно поэтому харьковский рационализатор Олег Петрик предложил использовать технологии пылеугольных ТЭС для повышения эффективности домашних печей, причем для этого совсем не обязательно обладать навыками опытного слесаря.Как можно поднять КПД угольной (дровяной) печи или твердотопливного котла без применения дополнительных энергоресурсов.Принцип работы технологии достаточно прост: вода из резервуара (парогенератора) превращается в пар с высокой температурой (400 – 500 С) и подается непосредственно в пламя, выступая своеобразным катализатором горения, увеличивающим производительность отопительной установки.Для создания рационализаторской системы, понадобится: парогенератор, который изготавливается из подручных средств (подойдет канистра или кастрюля, желательно из нержавеющей стали, может использоваться даже старый самогонный аппарат). В емкость врезается ниппель из автомобильной покрышки. Также понадобится около полуметра кислородного шланга и примерно полтора метра трубки, желательно из тонкостенной нержавейки с внутренним диаметром 8 мм, из которой изготавливается пароперегреватель.

Достоинства и преимущества самоделки

Прежде чем мы рассмотрим, как сделать пиролизный котел своими руками, следует рассмотреть плюсы и минусы конструкции. Нельзя сказать, что самоделки чем-то плохи, но и до идеалов им далековато. Но в целом они имеют полное право на существование. Для начала рассмотрим их положительные черты:

• Низкая себестоимость – нужно приобрести железо и трубы, а инструмент у работящего человека есть всегда. При наличии халявного железа можно собрать пиролизный котел своими руками почти бесплатно, потратившись на сварочные электроды и отрезные круги для болгарки;
• Экономия на топливе – если агрегат будет собран правильно, он будет давать солидное количество тепла, эффективно разлагая древесину на кокс, уголь, золу и горючие газы;
• Возможность регулировки интенсивности горения и температуры в отопительном контуре – для этого придется приобрести управляющую электронику;
• Эффективный обогрев домов большой площади – ничто не мешает изготовить своими руками пиролизный котел довольно высокой мощности, до 25-35 кВт. Такая мощность позволит обогреть площадь до 200-300 кв. м.

Есть и недостатки:

Чистка котла от продуктов горения — процесс несложный, но рутинный и требующий постоянного внимания.

• Трудно добиться того КПД, что присущ пиролизным котлам заводского производства. Но если тщательно следовать схеме изготовления и не допускать вольностей, получится отличный эффективный агрегат;
• Сложность расчетов – многие люди изготавливают самодельные пиролизные котлы на дровах длительного горения по собственным схемам. Но для этого нужны определенные знания, которые есть не у всех;
• Внушительные размеры оборудования – агрегат мощностью 25-30 кВт получается весьма солидным и тяжелым;
• Для установки оборудования необходимо отдельное помещение – учитывая громоздкость, можно смонтировать его в подвале дома.

Недостатки не самые страшные, поэтому с ними можно мириться.

Самым главным недостатком является несколько страшноватый вид пиролизного котла, собранного своими руками. Поэтому мы советуем вам проявить аккуратность, чтобы аппарат получился более симпатичным. В заключение всего вы сможете окрасить его огнеупорной краской.

Конструкция печи, её особенности и принцип действия

Прежде чем приступать к самостоятельному изготовлению печи, необходимо тщательно изучить все характеристики устройства.

Если предполагается сделать агрегат для обогрева большого помещения, то печь должна обладать высокой производительностью тепла. Например, для дома или помещения площадью 150 м² следует выбирать печь, рассчитанную на обогрев до 200 м². Этот «запас» мощности необходим для полной уверенности в том, что каждый уголок дома будет в тепле.

Если рассчитано обогреть помещение площадью 30–50 м², то печь можно изготовить без указанного «запаса». В таком небольшом помещении утечка тепла будет минимальной, поэтому агрегата с небольшой мощностью достаточно. Автоматическая заправка топлива позволит значительно упростить её обслуживание. При изготовлении такой печи на её корпусе можно предусмотреть варочные панели для приготовления еды. Если печь будет не только источником тепла, но и предметом интерьера, то в её корпусе можно сделать окна из огнеупорного стекла.

Особенности конструкции печей длительного горения

Отопительные приборы длительного горения имеют конструктивные особенности, отличающие их от других печей:

• топочная камера имеет объём для загрузки большого количества горючего материала;
• корпус печей длительного горения оборудуется большой дверцей;
• топочный отсек в корпусе печи разделён на две камеры; одна камера предназначена для тления горючего материала, вторая — для сгорания газа;
• конструкция такой печи предусматривает наличие специального отбойника, который препятствует попаданию пламени в дымоход;
• этот элемент каркаса печи изготавливается из металлической пластины, которую приваривают в верхней части топочного отсека.

Различия обычной и пиролизной печи

Чтобы понять принцип действия печи длительного горения, нужно сравнить его с работой обычной печи.

Работа обычной печи заключается в нагреве её поверхности и отдаче тепла в помещение. Розжиг топочного материала осуществляется снизу, отчего пламя распространяется по сторонам, направляясь вверх. Это происходит из-за доступа большого количества воздуха в топочную камеру. Топливо в такой печи сгорает быстро, из-за чего температура воздуха в помещении нестабильна — она, то опускается, то поднимается.

Принцип работы печи длительного горения другой. Дрова поджигаются сверху, а огонь распространяется вниз, при этом подача воздуха осуществляется только на место горения. В результате материал тлеет, равномерно выделяя тепло на протяжении долгого времени. Помимо топочного материала выделяется пиролизный газ, который тоже служит в качестве горючего, дополнительно создавая тепло.

В обычной печи топливо сгорает быстро, в пиролизной — медленно тлеет

Что такое пиролиз?

Пиролиз иногда называют «сухой перегонкой». Все дело в том, что твердое топливо при невысоких температурах (плюс 200-800 °C) и небольшом количестве кислорода не горит, хотя и выделяет тепло. При таких условиях топливо тлеет, выделяя пиролизный газ. Остается лишь твердый остаток, который носит название древесный кокс.

Так вот пиролизный газ, если смешать его с необходимым количеством кислорода, образует горючую смесь, при сгорании которой выделяется огромное количество тепловой энергии. На этом принципе и работают пиролизные котлы и печи.

Твердый кокс, оставшийся после выделения горючего газа, не остается без дела. Он продолжает тлеть, прогорая до конца. Так что в итоге остается только небольшое количество золы.

Достоинства и недостатки

У печей такого типа имеется ряд преимуществ. Перечислим основные.

• Высокая экономичность печи за счет более полного и длительного сгорания топлива.
• Экологически безопасная. В выходящих из дымохода продуктах сгорания очень мала доля вредных и грязных веществ. Практически, это небольшая доля CO и остальное — пар. Данные печи называются бездымные именно по этой причине. Как следствие — чистый дымоход и отсутствие сажи. Конечно, все это верно при использовании обычных дров или угля.
• Достаточно быстрый нагрев топлива.
• Более высокий КПД (до 85%), чем у обычных печей.
• Большой интервал тепловой мощности— печь может работать в диапазоне от 5 до 100% мощности.
• Возможность подключения любого контура отопления (с естественной и принудительной циркуляцией, для отопления и для отбора горячей воды для хозяйственных нужд).
• Возможно применение различных видов топлива, как твердого (вплоть до сырых дров, мусора и автомобильных покрышек), так и жидкого (существуют модели для сжигания машинного масла — отработки).
• Минимальный контроль человека — загрузка топливом раз в сутки и редкая выгрузка золы без останова печи.

Несмотря на многочисленные достоинства, у данных печей есть и ряд недостатков.

• Достаточно большие по размерам.
• Необходимо наличие площадки для складирования топлива.
• При сжигании мусора, различных отходов, все-таки присутствуют запахи и примеси при сжигании. Поэтому при планировании сжигания отходов следует продумать систему вентиляции в помещении с печью.
• Для наличия хорошо работающей системы желательна установка вентиляторов в печь (котел) и насосов (в систему отопления), а это влечет за собой зависимость от электросети.
• Скапливание конденсата в выходном канале и дымоходе. Обусловлено это низкой температурой выходящих отходящих газов. Как правило, для сбора конденсата в конструкции предусматривают накопитель. Из-за конденсата выходная труба с дымоходом должны быть большого диаметра или сечения, и утеплены на улице — во избежание застывания конденсата при морозах.

Топливо

В пиролизной печи может использоваться два вида твердого топлива: дрова или пеллеты. Его влажность может достигать 50%. Топливо должно быть влажно-сухим – сушить нужно на открытом воздухе, под навесом. Необходимо учитывать, что пеллеты в заводской упаковке способны увеличить свою влажность до 30%, если хранятся в неотапливаемом помещении.

Топливо для пиролизных печей

Не нельзя не отметить пиролизное масло. Оно представляет собой продукт процесса нагрева до 800 градусов на короткий период – до 30 с. По сути, пиролизное масло – разжиженный древесный деготь. Оно характеризуется высокой теплотворной способностью, однако содержит много серы, как для бытового топлива, разъедает металлы. Его используют в промышленных масштабах.

Негативное влияние пониженных нагрузок

Помимо этого, во время расчётов, следует учесть негативное влияние на всю топливную систему, работы, с пониженной нагрузкой.

• При избыточной мощности происходит повышенная конденсация влаги на теплообменниках и поверхностях дымохода, при замедленных режимах. Следовательно, установка должна быть подобрана таким образом, чтобы подавляющее большинство времени, горение проходило с максимально эффективной производительностью и температурой теплоносителя, до 80 – 90оС. Пользование подобного агрегата нерегулярно или для периодической протопки на даче, будет совсем не рационально.
• Не меньшее влияние при расчётах, имеет вид используемого топлива. Калорийность которого, как и его влажность, значительно влияет на получаемую мощность и создаёт некоторую дельту до 25 -30%.
• При использовании угля, особо тепло нагруженные поверхности вторичной камеры дожига, должны быть защищены футеровкой, обычно это шамотный кирпич.
• В качестве главного материала стоит использовать чугун, благодаря его устойчивости к выгоранию и деформациям. Но, как известно, работа с ним в кустарных условиях почти невозможна, поэтому изготовление печи таких параметров, своими руками исключено.
• Для домашних умельцев основным материалом является конструкционная сталь, желательно имеющая жаропрочные характеристики, в ином случае недостаток термостойкости придётся компенсировать толщиной стенок.

Устройство и принцип действия пиролизных котлов

Пиролизный котёл промышленного производстваВ основе работы газогенераторных котлов лежит принцип пиролиза, который заключается в том, что под воздействием высокой температуры при ограниченном доступе кислорода происходит разложение топлива на пиролизный газ и твёрдый остаток топлива. В основной камере происходит тление твёрдого топлива при температуре, достигающей 800 градусов. В результате этого выделяется тепло, необходимое для нагрева теплоносителя. Однако если в устройствах, имеющих традиционную конструкцию, выделяемый в результате горения газ, сразу удаляется через дымоход, в данных устройствах он смешивается с кислородом, который подаётся принудительно и догорает во второй камере. Здесь же происходит дополнительный нагрев воды, выполняющей чаще всего роль основного теплоносителя.

По сравнению с котлами, работающими по традиционной схеме, газогенераторные котлы имеют целый ряд преимуществ, среди которых можно выделить следующее:

1. Высокий КПД, а в некоторых устройствах данного типа этот показатель превышает 80%, в то время как в других устройствах это обычно 60-70% и даже меньше.
2. Минимальное количество вредных отходов, чему способствует взаимодействие пиролизного газа и активного углерода, что на треть сокращает выброс в атмосферу вредного углекислого газа.
3. Универсальность пиролизных котлов, которая заключается в возможности использования различных видов твёрдого топлива, среди которых древесина, древесные пеллеты и даже опилки.
4. Лёгкое обслуживание, заключающееся в том, что загрузка топлива во многие газогенераторные котлы происходит не чаще 1 раза в сутки.
5. Доступная цена – учитывая тот факт, что эффективность котлов, работающих на основе пиролиза, гораздо выше даже традиционных газовых котлов, а стоимость отходов производства деревообрабатывающих предприятий и вовсе незначительна, можно отметить, что использование пиролизных котлов способно приносить ощутимый экономический эффект.
6. Минимальное количество твёрдых отходов горения – золы и сажи, что облегчает обслуживание котлов.

Несмотря на это стоит отметить, что при работе пиролизных котлов следует учитывать, что не любое топливо подходит для их работы. В частности, чаще всего для работы котлов пиролизного типа, используемых для обогрева дома, используется древесина. Однако не любая древесина будет одинаково пригодной. Суть процесса пиролиза заключается в том, чтобы выделялось как можно больше горючих летучих веществ, а это возможно только в том случае, если влажность древесины имеет небольшие значения – не более 20%. В противном случае эффект пиролиза достигнут не будет и эффективность такого котла будет гораздо ниже. Кроме этого, пиролизные котлы, изготавливаемые промышленным способом, напрямую зависят от электроэнергии, необходимой для организации подачи воздуха. В случаях отключения последней, они могут в лучшем случае работать только на поддержание температуры, нисколько не обогревая помещение.

Пиролизная утилизация мусора — нормативы

Нормативы на 2020 год согласно Федеральному закону № 52-ФЗ составляют 200…300 кг/год бытовых отходов на человека в зависимости от степени благоустроенности населенного пункта. Сравнительно небольшой город с населением 100 тыс. жителей «генерирует» 30 тыс. тонн мусора и требует полигона в несколько кв. км.

Прямое сжигание мусора в печах неприемлемо по экологическим причинам. При сгорании пластмасс, которые составляют до 40% объема, образуются высокотоксичные соединения, которые не улавливаются фильтрами. Это не считая затраты на утилизацию тепла и фильтрацию продуктов горения. Мы провели ряд исследований и анализ зарубежного опыта утилизации твердых отходов. Результатом исследовательских работ стала разработка пиролизной установки и мусороперерабатывающего завода по технологии пиролизной утилизации мусора с получением альтернативных топливных продуктов: горючего газа, жидких топливных фракций и углистого остатка.

Подготовка к сборке

Сам процесс начинается с подбора чертежей. Если вы не инженер, а тем более не теплотехник, то не надо заниматься самодеятельностью. Чертежи вы найдете в свободном доступе в Интернете и спецлитературе.

Главное, подогнать конструкцию под необходимые требования системы отопления дома. Итак, чтобы сделать пиролизный котел своими руками, надо предварительно подготовиться.

Сначала собираем инструменты:

• электросварочный аппарат;

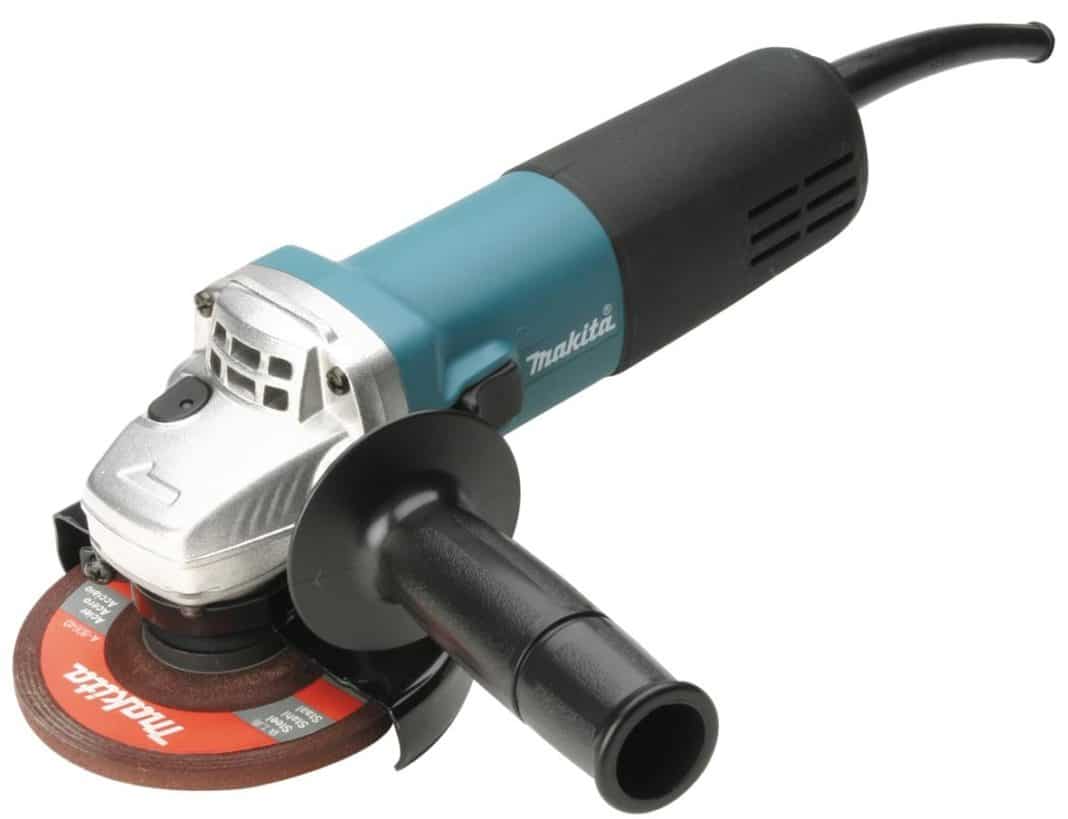

• болгарка;
• молоток;
• рулетка и карандаш;
• дрель.

Материалы

Подготавливаем материалы:

• стальной лист толщиною 4 мм;
• труба диаметром 100 мм;
• труба 32, 50 мм;
• прямоугольная труба 60х30 мм толщиной 2 мм;
• вентилятор.

Нарезка деталей

Если собирать самодельный пиролизный котел упрощенного типа, то его можно сделать из буржуйки. Только прибор этот будет не горизонтального типа, а вертикального, потому что оптимальный вариант конструкции – топка для сгорания пиролизного газа над топкой, где тлеют дрова. Таким образом, газ будет самотеком подниматься из первой камеры во вторую.

Поэтому из листового железа надо будет нарезать несколько прямоугольников, составляющих стенки корпуса. Плюс еще надо будет сделать несколько прямоугольных участков: для перегородки двух топок, для отсечения камер сгорания от отсека, где будет располагаться теплообменник. На одном из листов вырезаются два прямоугольных отверстия: верхнее – под дверцу топочной камеры, нижнее – под зольниковый отсек.

Из прямоугольной трубы необходимо нарезать два отрезка шириной, равной глубине котла. Обязательно из арматуры варится решетка (можно приобрести готовую). Изготавливается теплообменник из трубы 50 мм.

Недостатки

Пиролизная печь имеет и недостатки:

• Требуется место для хранения топлива и поддержания его влажности на необходимом уровне.
• Большие габариты. Требуется относительного много места для размещения.
• Если сжигаются отходы, запах присутствует. Для таких случаев рекомендуется использовать вентиляционную систему.
• Конденсат накапливается в дымоходе, выходном канале. Для него в конструкции обычно предусматривается накопитель, а выходную трубу и дымоход делают большего сечения.

Габаритные пиролизные котлы Учитывая все преимущества и недостатки, пиролизные печи вполне могут составить должную конкуренцию иным источникам тепла.

Изготовление пиролизных печей

Решая, как смастерить пиролизную печь своими руками, необходимо учитывать площадь и тип обслуживаемого пространства. Работы выполняются на основе чертежей, для создания которых необходимо определить размеры и форму корпуса, уточнить тип расположения отсека для закладки твердого топлива и камеры дожигания газов.

Материалы и инструменты

Для изготовления металлической установки пиролизного горения следует собрать следующий набор подсобных материалов и инструментов:

• стальные листы толщиной в 3-4 мм марки Ст20;
• уголки стальные 50 мм – 4 шт;
• труба d50;
• арматурные элементы;
• трубы для дымохода d120;
• кирпичи – 15 шт;
• электросварочный аппарат плюс электроды;
• электродрель, болгарка;
• молоток, строительный уровень, рулетка, маркер.

Для изготовления металлической установки пиролизного горения следует не забыть про болгарку При выборе материалов для самостоятельного изготовления газогенератора стоить отдать предпочтение качественным и надежным ресурсам, от этого зависит эффективность устройства и безопасность эксплуатации.

Чертежи и расчеты

Чертеж изделия можно сделать самостоятельно, взяв за основу изображение выбранного агрегата. Далее, учитывая особенности устройства, проводят расчет необходимой мощности. Для этого сначала определяют требуемую мощность установки в режиме пламенного горения, далее вычисляют параметры при режиме газогенерации.

Далее рассчитывают объем топливной закладки, который необходим для обеспечения необходимой мощности. Для этого вычисляют массу топлива, учитывая, что ресурс сгорает только на 80%. При этом стоит помнить, что КПД самодельного очага пиролизного действия в среднем равен 50%.

В конце рассчитывают объем топки с учетом того, что коэффициент загрузки не должен превышать стандартное для этой отрасли значение 0,63.

Выбор и подготовка места

Выбирая место установки печной конструкции, следует учитывать, что пространство вокруг любого очага должно соответствовать требованиям пожарной безопасности:

• оформляется площадка-основа в виде платформы с ровной поверхностью из негорючих материалов;
• габариты основания должны быть больше, чем параметры возводимой конструкции;
• между агрегатом и стенами помещения выдерживается расстояние не менее 80 см;
• поверхности стен покрывают жаропрочными облицовочными материалами.

Для обеспечения безопасной эксплуатации поверхность пола не менее 1,2 м перед отопительным агрегатом укрепляется негорючим покрытием.

Изготовление и установка

Работы выполняются в следующем порядке:

1. В начальном этапе делают необходимые заготовки в виде элементов для вертикальных стоек. Далее по ширине установки отмеряют горизонтальные компоненты, после чего детали каркаса сваривают. При изготовлении стенок в передней панели проделывают отверстия для топки и зольника, оснащают их крепежными элементами для установки навесных дверок. Для монтажа колосниковой решетки и поддона с перфорацией, разделяющей топочный отсек от камеры дожига, к внутренней поверхности крепят уголки.
2. В боковую стенку необходимо врезать поддувало с заслонкой. Для этого из короткого отрезка трубы заготавливают поддувало, просверлив отверстие для оси заслонки. Из арматуры делают ось заслонки, к которой приваривают стальной диск, параметры которого соответствуют внутреннему диаметру поддувала.
3. Начиная с днища, сваривают детали корпуса, далее укладывают колосниковую решетку с элементом перегородки. После чего приваривают крышку.
4. В отверстие крышки вваривают отвод с углом поворота 90° для подключения корпуса к дымоходу. К отводу присоединяют боров – горизонтальный участок длиной 1 м. Он нужен для того, чтобы задерживать выход газов из камеры дожигания.

Пример изготовления пиролизной печи своими руками Шиберную заслонку, которая устанавливается в конце горизонтального участка, выполняют по тому же принципу, что и заслонку поддувала. Но в этом случае диаметр шибера должен быть меньше внутреннего диаметра трубы, также на диске вырезается сектор в ¼ основы.
